Производитель Тойота использует две разновидности кодов: дву – и однозначный код. Основные параметры кодов занесены в таблицу ниже.
Название параметра
Значение для двузначного типа, в секундах
Значение для однозначного типа, в секундах
Ширина импульса
0,5
0,5
Пауза между импульсами
0,5
0,5
Пауза между единицами и десятками
1,5
нету
Паузы между кодами
2,5
2,5
Пауза между сериями кодов
4,5
4,5
Чтобы провести диагностику неисправного узла, откройте капот Toyota Corolla и найдите коробку для диагностики с названием «DIAGNOSTIC», о которой говорилось ранее. С обратной стороны крышки находится маркировка выходов. Следующий важный шаг – замыкание двух значений «ТЕ1» и «Е1» (на рис. они выделены).
Когда оба значения в замкнутом положении, сядьте за руль, обязательно включите печку, кондиционер, т.д., а далее включите зажигание. Когда кнопка ошибки замигала («Check» или «OD»), то обратите внимание на характер загорания.
Если чек моргает более 11 раз беспрерывно с интервалом в 0,5 с, то ваша Тойота Королла использует двузначный код, типа 09. Такой вариант означает, что в памяти компьютера нету зафиксированных ошибок и вы можете смело вынимать перемычки, заводить авто и ехать куда планировали.
Когда же лампа ошибки мерцает с интервалом 4,5 с, то ваше авто пользуется кодами типа 10, но серьезного ремонта транспортное средство не требует.
Если «сheck-еngine» моргает по-иному, к примеру: мерцание — пауза — мерцание — длинная пауза — мерцание, то код ошибки уже в памяти бортового компьютера и его значение – 21. Или такой пример моргания чека: мерцание — длинная пауза – мерцание – пауза — мерцание – это код ошибки под номером 12.
Каждые коды обозначают конкретную ошибку для авто с двигателями на дизеле или на бензине. Коды ошибок и способы из сброса будут приведены в последнем разделе, а теперь продолжаем говорить о диагностике.
Чтобы убедиться в правильности замыкания контактов, например, «Е1». Возьмите маломощную лампочку и подсоедините один провод к кузову Тойоты, вторым концом провода касайтесь каждого провода в разъеме по очереди. Когда найдете разъем «ТЕ1», лампочка на приборной панели замигает.
Еще один способ считки данных ошибки – использование внутренней консоли под водительским сиденьем. Для запуска самодиагностики замкните уже другие контакты в местах, которые показаны на рис. ниже.
Как убрать чек энджин
Остановимся подробнее на тех шагах, которые необходимо предпринять в первую очередь для того, чтобы избавиться от засветившегося индикатора Check Engine. Алгоритм первоочередных действий будет следующим:
Проверить , закрыта ли крышка бензобака . Ситуация особенно актуальна если вы только выехали из заправочной станции, и вскоре после этого загорелся значок чек энджин. Это означает, что либо нарушилась герметичность топливной системы из-за недостаточно плотно закрученной крышки бака, либо качество топлива оставляет желать лучшего.
Проверьте состояние свечей . Для этого выкрутите их и визуально оцените их состояние. Очень часто именно свечи являются причиной активизации индикатора Check Engine. В частности, причина может заключаться в том, что они начинают пропускать ток из-за отложения нагара на электродах. Такой налет образовывается в результате большого содержания металлов или других токопроводящих веществ, находящихся в топливе. Также ошибка может возникнуть в случае, если зазор между электродами на свече превысил расстояние в 1,3 мм. Более подробно о диагностике свечи и как выполнить ее по их цвету рассматриваем отдельно. Также вам будет полезна информация об их замене.
Уровень масла. Если значок check engine загорается только при нагреве двигателя, остановитесь и прислушайтесь, возможно, услышите посторонние звуки в работе мотора. Проверьте шупом уровень масла в двигателе, при необходимости долейте его. Также посмотрите нет ли подтеков масла.
Если ваша машина снабжена датчиками чистоты технологических жидкостей (моторного масла, топлива и так далее), то индикатор может засветиться в случае, если соответствующие показатели превышают допустимую норму . Выходом является замена соответствующих фильтров либо полностью жидкостей в случае, если они не соответствуют нормам.
Сброс минусовой клеммы с аккумуляторной батареи ( 15. 20 секунд ). После этого лампа Check Engine должна погаснуть, а часы на компьютере обнулиться. Этот способ может быть актуален в двух случаях. Первый — это банальный “глюк” ЭБУ. Второй — если в памяти электронного блока накопилось большое количество мелких ошибок, которые были не сброшены. (обычно они вызваны использованием некачественного бензина, наличием вредных примесей в топливо-воздушной смеси, попаданием влаги на электрические контакты и прочего).
Если после выполнения перечисленных действий индикатор Check Engine не погас, или погас, но вскоре засветился вновь, то это означает, что ошибка кроется глубже, и для ее устранения нужно проводить дополнительную детальную диагностику с помощью более серьезных средств.
Коды неисправности двигателя toyota corolla (двузначная система)
11. нет питания в системе управления клапаном; 12, 13. нет сигнала о скорости двигателя; 14. нет негатива на катушке зажигания; 15. отсутствует отрицательный контактный сигнал от 2-ой катушки зажигания; 16. нет сигнала от компьютера АКПП; 17 и 18. распредвал дает недопустимые позиционные характеристики; 21. неверный индикатор уровня кислорода; 22. блок находится в недопустимой температуре; 23, 24. неверные данные о температуре всасываемого воздуха; 25. ненасыщенная смесь для топливной системы; 26. пересыщенная смесь для двигателя;
27, 28, 29. поставляет дополнительный кислородный датчик неверные данные; 31. проблемы с давлением во впускном коллекторе или неправильный поток воздуха; 32. величина воздушного потока определена неправильно; 34. проблемы ускорения; 35. давление во впускном коллекторе недопустимо; 38. жидкость в автоматической коробке передач имеет неисправность; 41. неверный индикатор индикатора локализации дроссельной заслонки; 42. скорость автомобиля; 43. нет сигнала стартера в ЭБУ двигателя; 46. неисправен четвертый электромагнитный клапан; 47. проблемы в работе вспомогательного датчика, определяющего локализацию дросселя; 48. система обеспечения дополнительной подачи топлива вышла из строя; 51. датчик дроссельной заслонки не сигнализирует о холостом ходу Toyota Corolla; 52, 55. индикатор детонации дает неправильные сигналы; 53. неисправность цепи регулирования датчика детонации; 61. проблемы в работе спидометра; 62-65. выход из строя или поломка электромагнитных клапанов, возможно, всего контура; 67. выход из строя датчиков O / D; 71. дисбаланс в системе рециркуляции отработавших газов; 72. выход из строя системы отключения подачи топлива; 77. проблемы с управлением давлением в автоматической коробке передач; 78. сигнал с датчика топливного насоса исчез; 81-85. проблемы при передаче (разные разделы); 86. датчики, отвечающие за фиксацию оборотов двигателя, стали непригодными; 88. нарушена связь между блоком управления силового агрегата и автоматической коробкой передач; 99. неисправностей не обнаружено.
1. функционирование без помех; 2. неправильное значение расхода воздуха; 3. переключатель выдает неверный сигнал; 4. температура антифриза находится в недопустимых пределах; 5. неправильные показатели от индикатора кислорода; 6. обороты двигателя имеют неприемлемую производительность; 7. неверные данные о положении дросселя; 8. недопустимая температура воздуха или неправильные показания датчика контроля температуры; 9. датчик, отвечающий за фиксацию скорости автомобиля, выдает неверные данные; 10. нет сигнала запуска стартера; 11. неисправность кондиционера или автоматической коробки передач находится в положении N.
Коды проблем ABS, TRC (код 10):
11. обрыв цепи обнаружен в электромагнитной цепи (реле); 12. произошло короткое замыкание в электромагнитном реле; 13. насос разомкнут в цепи реле ручного двигателя; 14. на принципиальной схеме двигателя насоса; 15-18. неисправности соленоида на КПП; 21-24. неисправность в цепи электромагнита колеса; 25-27. поломки на разных участках КПП; 31-34. датчики скорости вращения колеса дают неправильные сигналы; 35 и 36. отверстия в датчиках, показывающие число оборотов колес; 37. неисправны роторы, отвечающие за управление скоростью вращения заднего колеса / колес; 41. скачки напряжения; 43. выход из строя датчика замедления; 44. поломка датчика замедления при использовании нейтральной скорости; 45-49; 58 и 61.
перерыв в ТРС; 51-53. поломка двигателя на насосе; 55. недостаточное количество тормозной жидкости или неверные данные датчика; 56 и 57. проблемы с давлением масла; 62. неисправность устройства, которое считает вращательные движения в двигателе; 71-78. разбивка показателей вращения колес; 79. замедление индикатора замедления;
Иногда в Тойота Королла укажите пятизначные коды неисправностей (одна буква и четыре цифры).
Стандарты кодов баз данных. Первое значение указывает на название системы, в которой возникла проблема:
П. в двигателе или коробке передач; Б. в кузове Тойота Королла; С. в подвеске; У. в сетевой системе.
Из рисунков можно точно определить, где находится неисправность. Эта диагностика производится с помощью специальных компьютерных программ, а коды помогут вам легко выбрать правильный способ решения проблем.
Источник
Наиболее распространенные 5 причин ошибки
Наиболее распространенными неполадками при возникновении данной ошибки являются:

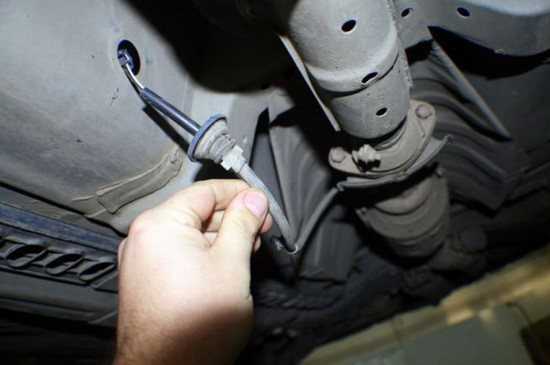

Давайте рассмотрим каждую из причин немного подробнее. Кислородный датчик – это часть системы, которая занимается отработкой выхлопных газов. Этот датчик помогает контролировать расход топлива. Неисправность данного датчика принимается как неисправность двигателя.
Следующий вариант – это неплотно закрытый топливный бак. На горловине бака у любого современного автомобиля имеется датчик, который отвечает за плотностью ее закрытия. Так если горловина будет закрыта неплотно, компьютер автомобиля принимает это как ошибку двигателя. Поэтому перед тем как страдать из-за неисправности, стоит проверить крышку.
Третьим вариантом, может быть катализатор выхлопных газов. Когда он приходит в негодность, двигатель автомобиля теряет свою мощность и из-за этого компьютер автомобиля может также показывать ошибку, так как потеря мощности это весомая причина для включения ошибки. Потеря означает какую-то неисправность.
Датчик расхода воздуха регулирует количество воздуха подаваемого в топливо для дальнейшего запуска их в цилиндры двигателя. Неисправный датчик подачи воздуха может привести к увеличению расхода топлива, а также к снижению мощности двигателя, поэтому бортовой компьютер может рассматривать данную неисправность как ошибку двигателя.
Вышедшие из строя свечи зажигания также могут стать одной из причин неисправности двигателя. Процесс неправильного зажигания в цилиндрах двигателя приводит, как правило, к ошибке, которую выдает компьютер. Замена свечей или их регулировка сможет исправить проблему и устранить ошибку компьютера.
Вот такие вот основные причины появления ошибки «Check engine» или «Проверь двигатель» на Тойоте Королле. Однако для более точного выяснения проблемы мы можем воспользоваться само диагностикой.
Расшифровка индикаторов приборной панели toyota corolla e150
На автомобилях Corolla (E150) с 2008 по 2021 год выпуска используется единая приборная панель, информирующая или предупреждающая водителя визуальными графическими индикаторами. Их расшифровка представлена в таблице.
Toyota Corolla (E150) 2008, 2009, 2021, 2021, 2021, 2021
Расшифровка
Постоянно горит красный или реже желтый восклицательный знак с текстом рядом.
Предупредительный сигнал для привлечения внимания водителя в случае опасной внештатной ситуации (резкое падение давления масла, неисправность в электрике, незакрытая дверь и т.д.), обычно сопровождающийся пояснительной текстовой информацией.
Постоянно горит красный восклицательный знак или буква P в красном круге или надпись BRAKE.
Включен ручной тормоз или низкий уровень тормозной жидкости или износились тормозные колодки или другие проблемы в тормозной системе.
Горит или мигает красным или синим значок термометра в жидкости.
Повышенная (красный) или пониженная (синий цвет) температура системы охлаждения двигателя. Если индикатор мигает то это указывает на неисправность в электрике системы охлаждения.
Постоянно горит красным или желтым значок лейки, масленки со смазкой желтая надпись Oil Level с дополнительными надписями: Min, Sensor.
Падение давления в системе смазки двигателя ниже допустимого значения или уровень масла ниже допустимого значения и необходима доливка или неисправен датчик падения уровня масла в двигателе.
Постоянно горит батарея красным цветом.
Падение напряжения в бортовой сети автомобиля или отсутствие заряда аккумулятора (АКБ) или другие неисправности в системе электроснабжения или неисправность в контуре высокого напряжения главной батареи.
Красная машина с открытыми передними или задними дверями.
В машине незакрыта или не плотно закрыта указанная на индикации дверь или несколько дверей.
Постоянно горит желтым или красным значок заправочного гидранта.
Остался минимальный запас топлива (такого запаса обычно хватает на 100 км) или топливо полностью закончилось.
Показывает желтым цветом лобовое стекло с пунктирной струей фонтаном в разные стороны.
В стеклоомывателе заканчивается жидкость для стекол, осталься минимальный запас.
Красный перечеркнутый пассажир горит постоянно, индикация может сопровождаться нарастающими сигналами.
Ремень безопасности водителя или переднего пассажира не пристегнут.
Горит красным значок человека пассажира с шаром спереди него, может появляться надпись красным SRS и AirBag.
Неисправности одной или более подушек системы пассивной безопасности установленных для передних или для задних пассажиров.
Желтый человек рядом с перечеркнутым кругом или желтая надпись Side Airbag Off.
В машине отключена подушка безопасности переднего пассажира.
Горит желтая надпись RSCA.
Отключена система боковых подушек безопасности (Roll Sensing Curtain Airbags — RSCA), срабатывающих при опрокидывании автомобиля.
Горит желтая надпись PCS.
Неисправность предаварийной системы безопасности автомобиля (Pre Collision or Crash System — PCS).
Индикатор красной машины с ключиком внутри или горит зеленый ключ.
В данный момент в автомобиле включена противоугонная система или иммобилайзер.
Горит красным машина с закрытым замком сбоку.
Указывает на неисправности в противоугонной системе автомобиля или о другом сбое в ее работе.
Горит красным или желтым восклицательный знак в круглой шестеренке, звездочке.
Неисправна или перегрета коробка передач или вышел из строя один из узлов трансмиссии.
Горит красным термометр в круглой шестеренке или красная или желтая надпись A/T OIL TEMP.
Превышена допустимая температура масла в коробке передач, дальнейшее движение крайне не рекомендуется до ее охлаждения.
Горит постоянно или через время гаснет красным или желтым гаечный ключ или горит желтым машина на подьемнике или машина с надписью SERVICE или желтая надпись MAINT REQD.
Пришел или только подходит срок произвести техническое обслуживание автомобиля (ТО), значок сбрасывается после планового технического обслуживания специализированным центром.
Горит или мигают желтым буквы AT.
Неисправности с электрикой в автоматической коробке, продолжение движения не рекомендуется.
значок руля горит красным и рядом красный восклицательный знак.
Неисправность в гидро-электро-усилителе руля, могут быть проблемы с поворотом руля, тугой руль.
Горит или мигает красный круг с водой.
Низкий уровень тормозной жидкости, необходимо долить до рекомендуемой отметки.
Горид желтым надпись ABS в круге или надпись Antilock
Неисправность в антиблокировочной системе тормозов (Antilock Braking System — ABS) или эта система вовсе отключена.
Горит желтый круг с пунктирами по бокам.
Тормозные колодки изношены до предельного уровня.
Горит восклицательный знак в овале (разрезе контура шины).
Падение давления воздуха в одной или нескольких шинах более, чем на 25% от допустимого значения.
Желтый восклицательный знак в круге.
Неисправность в системе распределения тормозных суппортов или датчике отвечаеющем за ее работу.
Горит желтым ботинок, нога в круге.
Обычно горит при включенном зажигании и сообщает о необходимости нажатия на тормоз для разблокировки коробки передач.
Постоянно горит зеленая лампочка
Включены наружные световые устройства, фары.
Горит зеленая лампочка с восклицательным знаком.
Неисправны или отключены один или несколько источников внешнего освещения, фар или перегорела лампочка в одной или нескольких фарах.
Горит перечеркнутая лампочка желтого цвета.
Перегорела лампочка ближнего или дальнего света в фаре если лампочка целая, то причину необходимо искать в проводке или предохранительных устройствах.
Постоянно горит значок лампочки или фары синего света.
Включен и нормально работает дальний свет фар.
Постоянно горит или мигает зеленый значок фары с буквой А или с надписью AUTO.
Включена нормальная работа системы автоматического переключения между ближним и дальним светом фар.
Желтый значок фары с наклонным светом со стрелками и восклицательным знаком.
Обнаружена неисправность в системе автоматического регулирования угла наклона осветительного потока в фарах.
Постоянно горит зеленая надпись DRL или зеленый значок фары с пучком света в виде точек.
Активна и нормально работает система автоматического включения фар ближнего света в дневное время суток (Daytime Running Lamps — DRL).
Горит постоянно или моргает желтая надпись AFS OFF или желтый значок фары, повернутый вверх со стрелкой в разные стороны.
Полностью отключена система адаптивных фар (Adaptive Front-lighting System — AFS) или зафиксирован сбой в работе одной из фар.
Значок желтого цвета в виде автомобиля со включенными задними фарами.
Указывает на проблемы, зафиксированные в функционировании одной или нескольких лампочек стоповых огней или фар заднего света. Если лампы исправны, то появление индикатора предупреждает о повреждении проводки или поломке предохранителя.
Зеленый значок фар в разные стороны
Включены и нормально работают габаритные огни.
Зеленый значок фары с волнистой линией.
Включены и нормально работают противотуманные фары.
Желтый значок фары с волнистой линией.
Включены и нормально работают задние противотуманные фары.
Желтая закрашеная фара отделяется от контура или значок фары светит в тоннель.
Неисправен датчик дождя и света или отключен в системе.
Горит постоянно или гаснет через время желтый значок двигателя (значок инжектора) с надписью check или молнией внутри или надписью service check engine или надписью EPC.
При работающем двигателе он информирует о наличии ошибок в работе системы двигателя или неисправности его электронных систем. Может сопровождаться отключениием некоторых систем автомобиля до устранения неисправности. Для определения более точной проблемы в автомобиле запускают самодиагностику если такая предусмотрена бортовой системой или выполняют компьютерную диагностику в сервисном центре. Система EPC (Electronic Power Control — электронный регулятор мощности) при обнаружении неисправности в двигателе может принудительно снизить подачу топлива.
Горит постоянно желтый значок двигателя, инжектора со стрелкой вниз.
Падение мощности двигателя по каким-либо причинам, обычный перезапуск двигателя иногда решает проблему.
Горит желтым машина с гаечным ключем по центру.
Неполадки в работе двигателя или электроники трансмиссии или неисправность иммобилайзера или системы впрыска.
Горит зеленым или желным надпись ENG A-STOP или горит желтым надпись STARTER SYSTEM или желтый восклицательным знак в круге со стрелкой или буква A в круге со стрелкой.
Сообщения от системы старт-стоп (Start-Stop). Если индикатор или надпись горит зеленым цветом то система стабильна и просто сообщает о своей нормальной работе. Если индикатор или надпись горит желтым или любым другим цветом то система оповещает о какой либо неисправности
Горит желтым надпись OIL CHANGE.
Напоминание о необходимости проведения плановой замены масла.
Желтая полоcка с шариками, точками и пересекающими их стрелками вниз.
Загрязнен и нуждается в замене воздушный фильтр системы впуска двигателя.
Зеленый треугольник с греческой буквой лямбда или желтый значок с выходящими выхлопными газами.
Индикатор может появится на какое то время и погаснуть после плохой заправки топлива. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах. Неисправен или загрязнен кислородный датчик (лямбда-зонд) или неисправность в системе очистки выхлопных газов или уровень эмиссии слишком высок или другие проблемы системы впрыска.
Желтый бачек с испарением волнами жара вверху.
Неисправность или перегрев каталитического нейтрализатора, может сопровождаться падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.
Желтый значок машины с открученным винтом крышкой или желтая надпись CHECK GAS CAP.
Крышка топливного бака плохо закрыта или вовсе отсутствует или другие проблемы с гермитичностью топливного бака в районе заливной горловины.
Горит желтый пустой бачек с жидкостью на дне со стрелой вниз или без стрелки или желтый значок радиатора с вентилятором.
Понижен уровень охлаждающей жидкости (антифриза) в системе охлаждения двигателя, необходимо устранить течь или причину потери антифриза из системы и долить жидкость до нормального уровня. Индикатор не всегда загорается именно при низком уровне, возможно, просто глюк датчика или поплавка в расширительном бочке.
Желтая молния с кавычками по бокам.
Неисправность электронной дроссельной заслонки (ETC).
Горит постоянно желтая надпись EML.
Электронная система регулировки мощности двигателя (EML) сообщает о проблеме, при торможении, возможно, потребуется приложить к педали тормоза большее усилие, а ее ход может увеличиться. Свечение контрольной лампочки EML говорит о наличии ошибки в управлении дроссельной заслонкой. Необходима диагностика системы и устранение возникшей проблемы.
Горит желтая надпись BSM или надпись BSM OFF или значок машины с радаром сбоку.
Неисправна или отключена система слежения (Blind Spot — BSM) за невидимыми для водителя зонами вокруг автомобиля.
Загорается на время или горит постоянно зеленая надпись TRAC или ACTIVE TRAC или горит желтая надпись DTC, TRAC OFF, TSC OFF, VSA TRAC.
Один из данных индикаторов указывает на состояние и работу антипробуксовочной системы. Если значок зеленого цвета (Trac либо Active Trac), то узел работает, если желтый или оранжевый — обнаружены неисправности в работе системы. Надо учитывать, что DTC и TCS связаны с функционированием тормозной, а также системы подачи горючего. Если любая из этих систем не работает, то на дисплее данные индикаторы также будет загоратся.
Горит время от времени или постоянно желтая надпись ESP BAS.
Это индикаторы системы стабилизации (Electronic Stability Program — ESP) и помощи при экстренном торможении (Brake Assist System — BAS) которые взаимосвязаны, такая индикация сообщает о неполадках в какой-то из них.
Горит постоянно желтая надпись KDSS.
Неисправность в системе кинетической стабилизации подвески (Kinetic Dynamic Suspension System — KDSS).
Зеленый значок в виде автомобиля, движущегося вверх или вниз по склону.
Система помощи спуска с горы или система безопасности при движении в гору, указывает на то что задействована система поддержания постоянной скорости или помощи при трогании с места и другие маневры под улоном машины.
Загорается на время и гаснет желтый значок скольжения машины как на знаке скользкая дорога.
Индикатор показывает, что зафиксировано скольжение автомобиля и система стабилизации помогла машине при таком движении.
Желтый значок скольжения машины как на знаке скользкая дорога перечеркнут или с надписью OFF или в желтом треугольнике или желтая надпись ASC, DSC, DSTC, ESC, IVD, PCS, VDC, VDCS, VSA, VSC с дополнительным текстом OFF.
Сообщение о какой либо неисправности в системе стабилизации или она полностью отключена, текст индикации зависит от названия и аббревиатуры системы, автомобиль продолжает управляться нормально и можно ехать, но без помощи электроники.
Загорается на время желтый восклицательный знак в треугольнике, обведенный стрелкой.
Данный индикатор указывает на нормальное функционирование дифференциала с электронной блокировкой Electronic Differential Lock (EDL) и антипробуксовочную систему Anti-Slip Regulation (ASR).
Желтая картинка в виде колеса со стрелками или желтая надпись BAS ASR.
Неисправность в системе помощи при экстренном торможении.
Горит постоянно желтая надпись IBA OFF.
Отключена или неисправна система итнеллектуальной помощи при экстренном торможении или загрязнение лазерных датчиков системы.
Выключена или неисправна (возможно загрязнены датчики-радары) система предупреждения столкновений, с помощью радара следящая за пространством впереди машины и способная без участия водителя в случае необходимости применить экстренное торможение или блок управления адаптивного круиз-контроля (АСС) обнаружил какую-либо неисправность в системе.
Горит красным значок надпись PS.
На моделях с электрической рулевой рейкой указывает на проблемы в электроусилителе руля (Power Steering). Необходимо локализовать проблему диагностикой.
Горит желтым надпись 4WAS.
При работающем двигателе сообщает о неисправности в системе активного подруливания автомобиля.
Горит желтым надпись RAS.
Неисправность в системе активного подруливания задних колес или система Rear Active Steer отключена или есть проблемамы в тормозной системе, подвеске либо одной из систем мотора.
Горит зеленая надпись 2nd STRT.
Сообщает о включении функции трогания с места с повышенной передачи, обычно включается на автомобилях с АКПП для езды в условиях скользкого дорожного покрытия.
Загорается и гаснет желтая надпись CVT.
На моделях, оборудованных вариатором (Continuously Variable Transmission — CVT), его появление указывает на нормальную работу трансмиссионного агрегата, обычно загорается на несколько секунд после включения зажигания.
Мигает надпись красного цвета VGRS.
Значок VGRS указывает на неполадки, зафиксированные в работе системы рулевого управления с передаточным числом. Может появлятся при разряженом аккумуляторе или других проблем с ним, для снятия ошибки после смены аккумулятора и устранения других неполадок рекомендуется поездить по прямой линии со средней скоростью 50 кмч.
Горит постоянно желтым батарейка с ключем.
Система сообщает что батарейка в ключе зажигания требует замены или зарядки.
Значок ключа зеленого, красного или желтого цвета может иметь восклицательный знак на ключе.
Отсутствие или присутствие электронного чип ключа в автомобиле и в зависимости от цвета и сопутствующих надписей система сообщает, что ключ найден или нет или есть проблемы с функционированием системы чип ключа.
Снежинка желтого цвета горит или мигает или надпись SNOW.
Включен режим «Снег» (Snow Mode), поддерживающий повышенные передачи при движение и трогании с места, система может увеличивать расход топлива.
Горит или мигает со звуком картинка чашка кофе с блюдцем.
Система определила длительное вождение без остановки, водителю рекомендуется остановиться и отдохнуть от вождения может дополняться поясняющим текстовым сообщением на дисплее.
Горит зеленая надпись Cruise или SET ACC или зеленый спидометр со стрелкой.
Один из этих индикаторов указывает на активацию адаптивной системы круиз-контроля. Данная опция предназначается для обеспечения оптимальной скорости движения на авто с учетом расположения препятствий, других транспортных средств и характера местности. Если один из индикаторов моргает, это указывает на неработоспособность системы или сбои в ее работе.
Горит или мигает желтая машина со спидометром и восклицательным знаком.
Неисправен или отключен круиз-контроль.
Круг с зеленой надписью HOLD или AUTO H.
Активирована тормозная система (Brake Hold), чтобы отключить необходимо нажать на педаль газа.
Горит желтая надпись HEIGHT HIGH.
На моделях с пневматической подвеской подобный индикатор указывает высоту положения кузова над дорогой, HEIGHT HIGH — это максимально высокое положение.
Горит желтая надпись CK SUSP.
Индикатор сообщает о необходимости проведения диагностики ходовой части.
Горит желтый прицеп или зеленая надпись TOW
Включен режим движения с прицепом (Tow Mode).
Желтый символ коробки передач с надписью AUTO
Появляется при пониженном уровне или слабом давлении трансмиссионной жидкости, перегреве коробки или неисправности одного из датчиков. Такие проблемы приводят к активации аварийного режима работы, в результате чего машина передвигается на одной передаче при минимальной скорости с небольшими оборотами мотора.
Горит желтым засоренная стрелка через пунктир в круге.
Требуется замена воздушного фильтра.
Горят желтые волнистые стрелки в квадрате.
Индикатор сообщает о включенной системе обогрева заднего стекла.
Зеленая или желтая пуква P с треугольником горит или мигает со звуком.
Система помощи при парковке если зеленый — система активирована и используется если желтый то есть сбой в работе или загрязнены датчики системы.
Желтая мигающая надпись LDW или LDP или LKA или значок машины пересекает полосу двидения с восклицательным знаком со звуковым сигналом.
Индикатор системы слежения за полосой движения (Lane Departure Warning Indicator — LDW, Lane Departure Prevention — LDP, или Lane Keeping Assist — LKA). Желтый мигающий сигнал предупреждает, что автомобиль смещается со своей полосы вправо или влево или неисправность системы. Зеленый — система активирована.
Зеленый индикатор дерево или зеленая надпись ECO MODE.
Включен режим экономичного движения или водитель ведет автомобиль в режиме экономии топлива.
Мигает иконка машинки в красном или зеленом треугольнике со звуком.
Система сообщает об опасном сокращении дистанции до впереди идущего автомобиля или о появлении препятствия на пути следования.
Желтый значок в виде двух автомобилей и звездочки с Off.
Неисправность или отключение системы безопасности столкновения.
Желтый значок автомобиля со стрелкой сбоку со звуком.
Появление опасности столкновения в задней части транспортного средства.
Желтая спираль, загорается и гаснет при первом повороте ключа зажигания.
На моделях с дизельным двигателем указывает на активацию свечей накаливания. Он необходим чтобы понимать в какой момент необходимо осуществлять пуск двигателя, т.е. после того, как индикатор погаснет.
Горит желтая выхлопная труба с круглими шариками точками
На моделях с дизельным двигателем указывает на неисправности сажевого фильтра макрочастиц, необходима замена или удаление фильтра.
Желтая картинка потока газа с водой или каплями на ней.
На моделях с дизельным двигателем указывает на недостаток жидкости в выхлопной системе, которая необходима для каталитической реакции, очищающей отработавшие газы.
Желтый значок потока выхлопных газов идущих из трубы.
На моделях с дизельным двигателем указывает на неисправность системы очистки отработавших газов или уровень эмиссии слишком высок.
Постоянно горит желтым значок заправочного гидранта с каплями воды.
На моделях с дизельным двигателем указывает на наличие воды в залитом топливе или система обнаружила конденсат в топливном баке или необходимость проведения сервисного обслуживания системы очистки топлива в машине.
Красный значок с надписью EDC.
На моделях с дизельным двигателем указывает на неполадки в работе системы электронного управления впрыска горючего. Двигатель может работать с перебоями, периодически останавливаться или не запускаться. Неисправность может быть связана с засорением топливного фильтрующего устройства, форсунок, клапана на бензонасосе.
Горит желтая надпись T-BELT и исчезает после старта двигателя.
На моделях с дизельным двигателем появляется при необходимости замены ремня ГРМ.
Горит красная батарейка с надписью MAIN или электромотор с восклицательным знаком.
На моделях с гибридным двигателем указывает на неисправность в контуре высокого напряжения или главной батареи.
Горит красным электромотор с молнией.
На моделях с гибридным двигателем указывает на низкий уровень заряда высоковольтной батареи.
Желтая машина с восклицательным знаком по середине.
На моделях с гибридным двигателем указывает о наличии неисправности в системе электропривода автомобиля, Check Engine для электромотора.
Горит желтая или красная надпись FAULT.
На моделях с гибридным двигателем указывает на обнаружение критической (красный) и не критической (желтый) неисправности в работе систем электромотора.
Желтая черепаха в круге.
На моделях с гибридным двигателем указывает на значительное снижение мощности автомобиля.
Горит зеленая надпись EV MODE или буквы EV внутри зеленой машинки.
На моделях с гибридным двигателем указывает на режим движения только на электротяге.
Горит зеленая машинка со стрелкой внизу или зеленая надпись Hybrid Ready.
На моделях с гибридным двигателем указывает на готовность авто к началу движения с электротягой.
Горит красным или желтым машина с сиреной.
На моделях с гибридным двигателем указывает на неисправность в системе внешнего звукового сопровождения для предупреждения пешеходов о приближении автомобиля.
