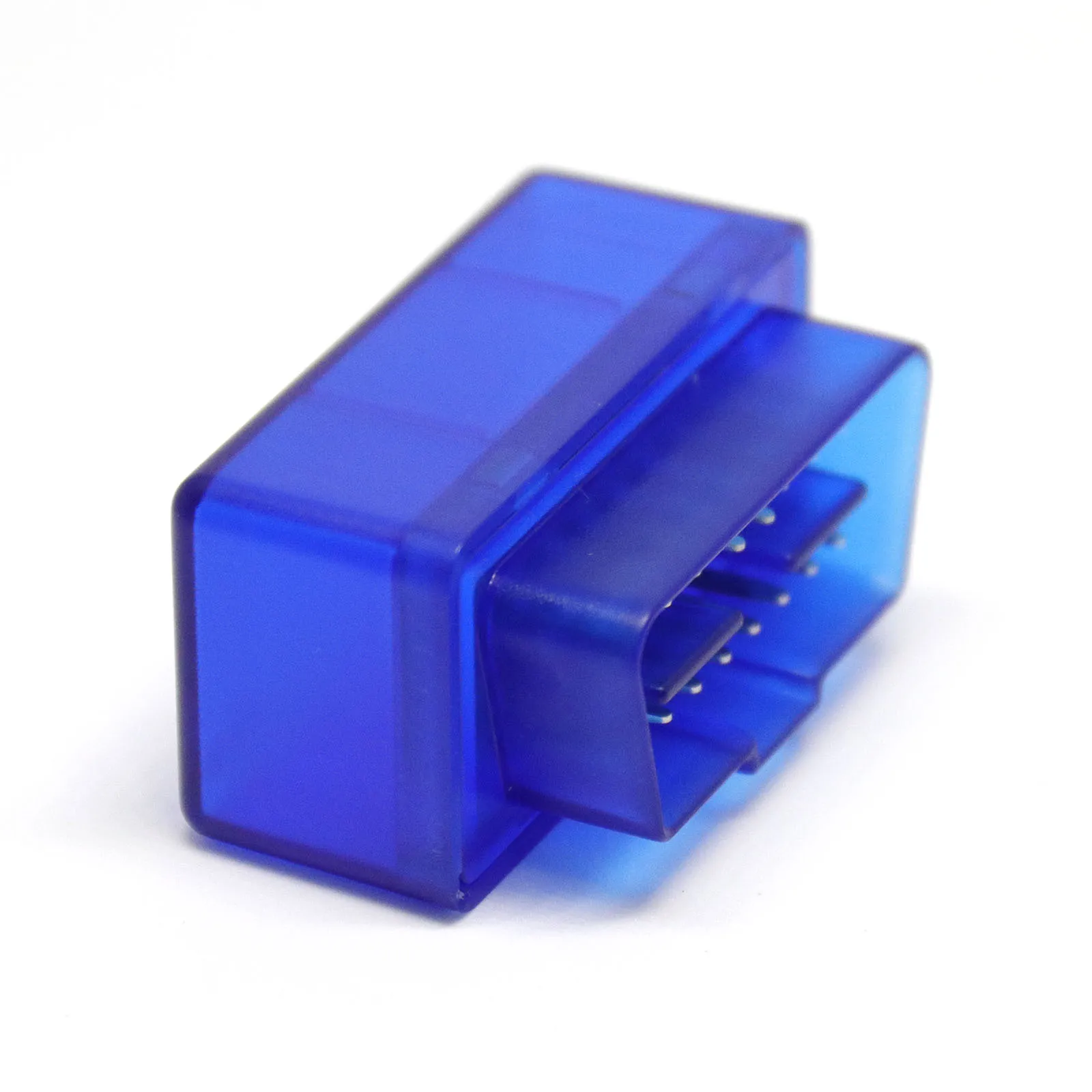

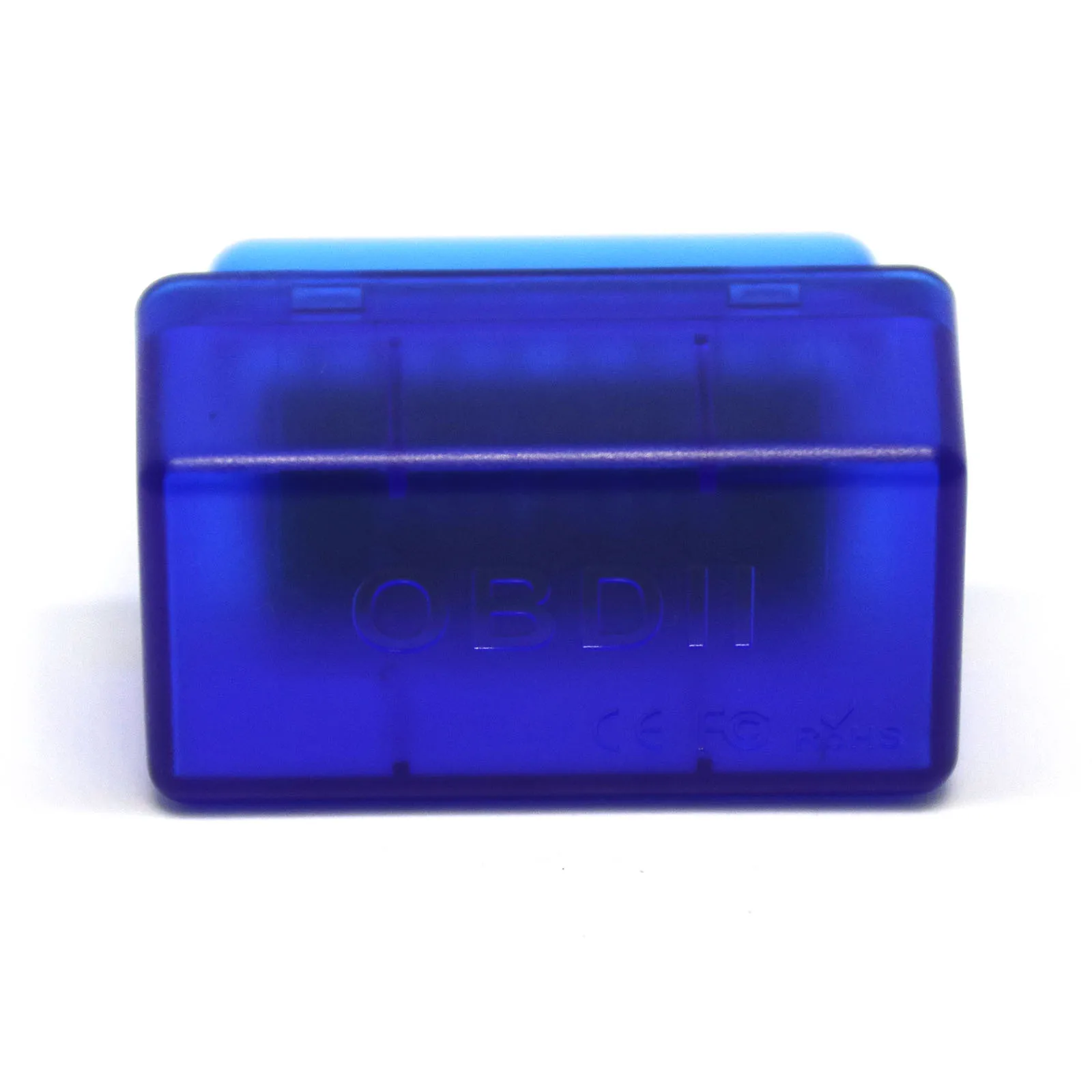

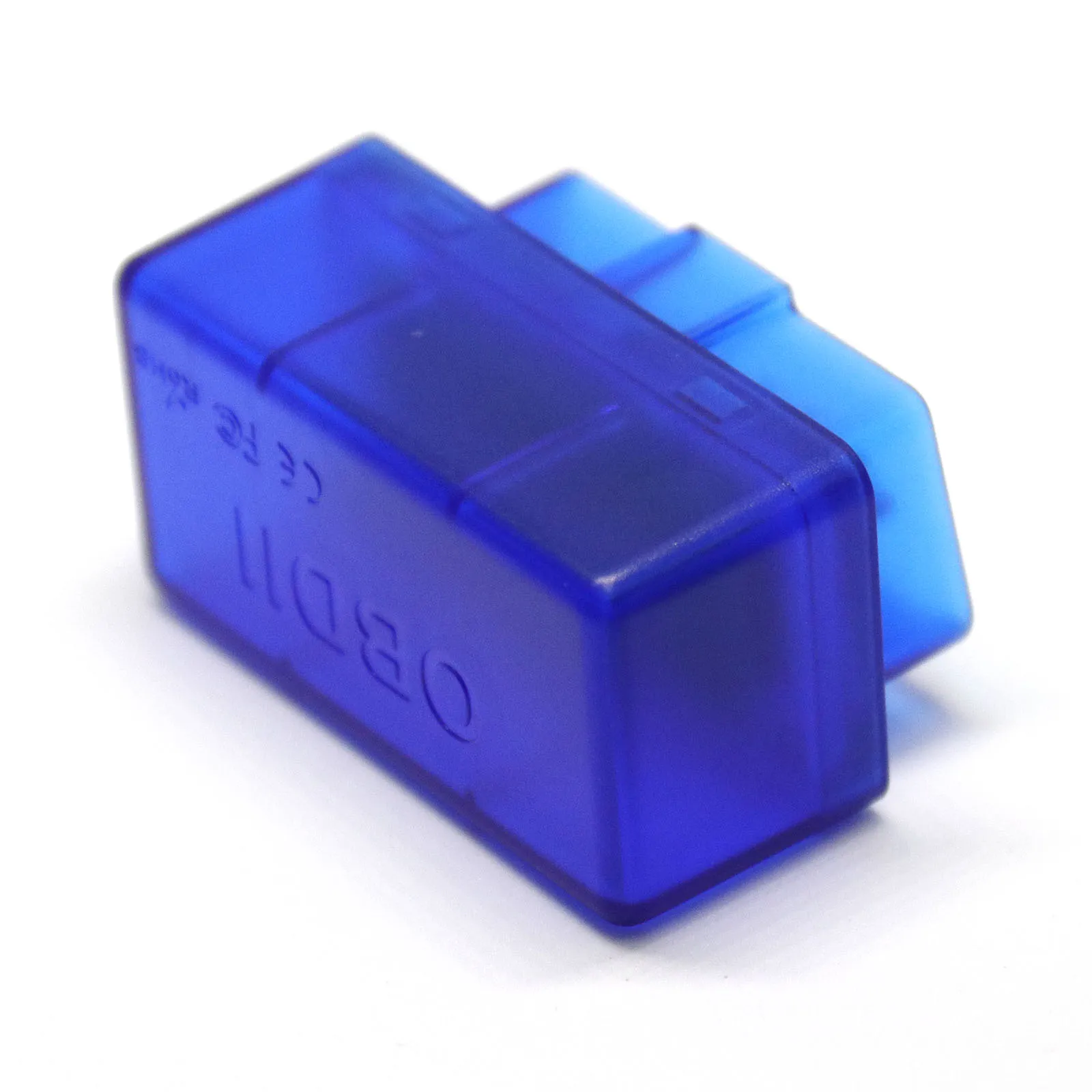

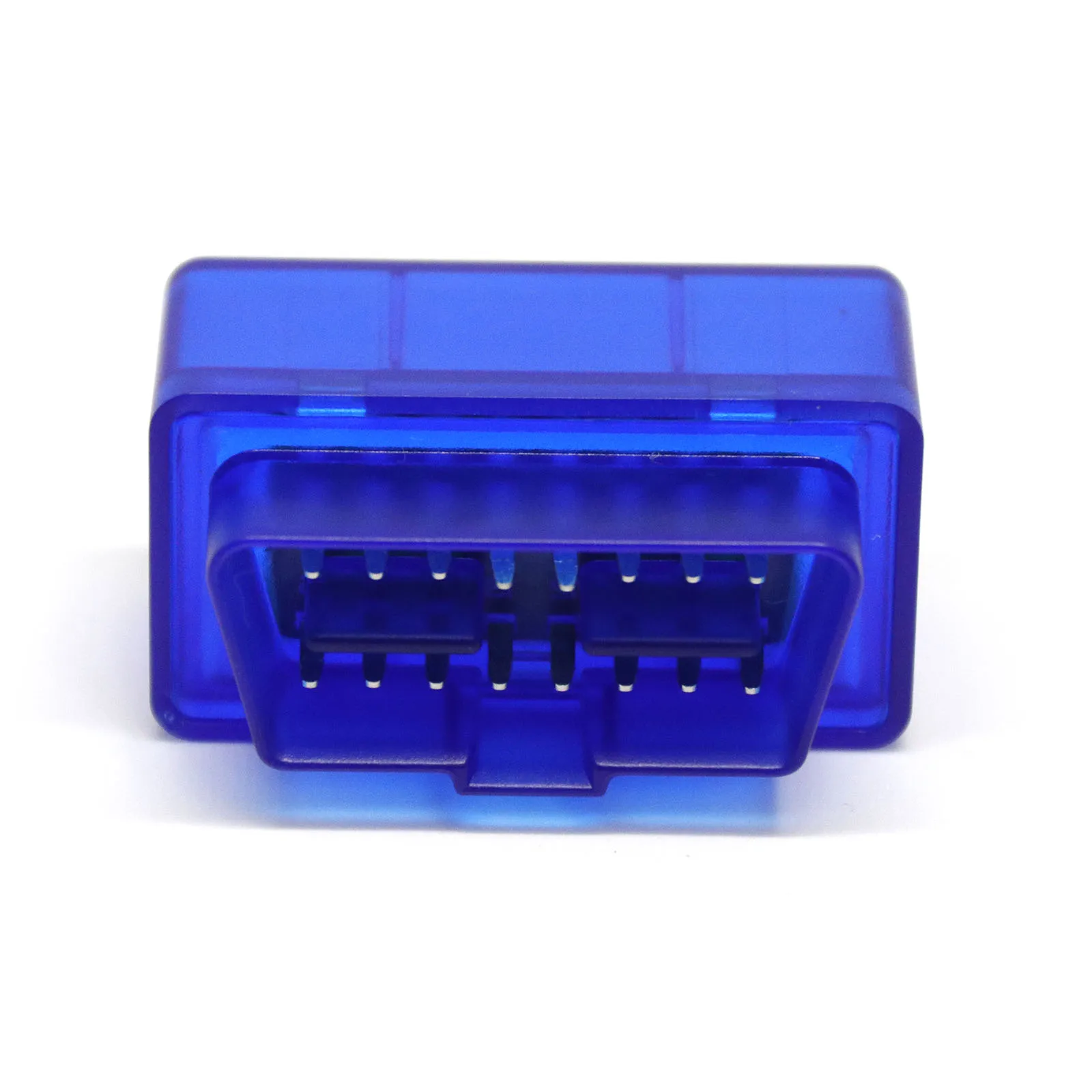

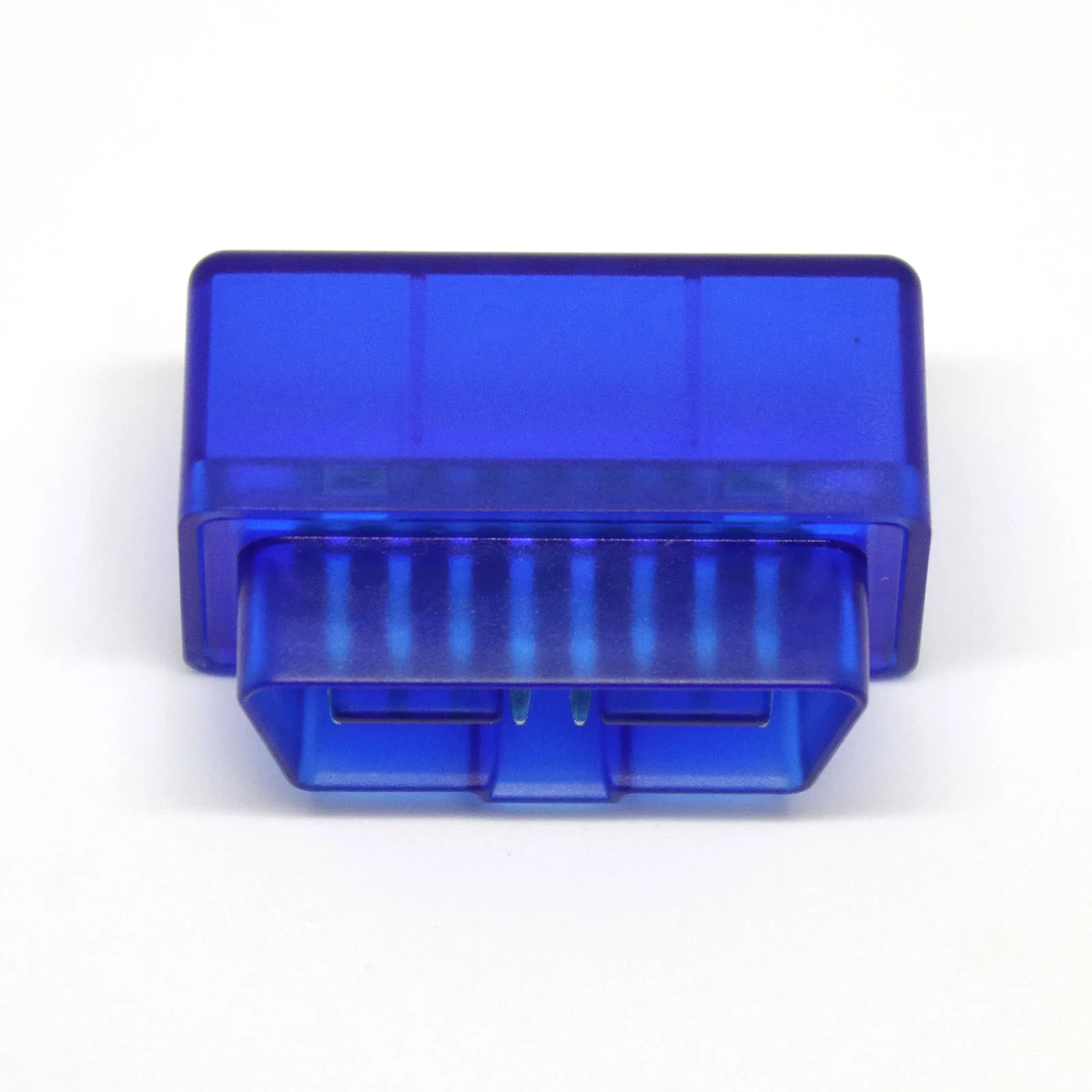

Синий Мини ELM327 Bluetooth V2.1 OBD2 автомобильный диагностический инструмент ELM 327 Bluetooth для Android/Windows для протоколов ODB2|Диагностические сканеры для автомобиля| | АлиЭкспресс

Что такое elm327 и зачем он нужен?

ELM327 – Это сканер или адаптер, который подключается к бортовому компьютеру машины через разъём OBD-II и считывает показания с электронных блоков управления. Этот чудо прибор поможет Вам:

• Диагностировать неисправность;
• Посмотреть показания датчиков в режиме онлайн;
• Вывести графики работы различных систем автомобиля;
• Сбросить ошибок ЭБУ и других блоков.

Многие сканеры открывают и больше возможности, так же многое зависит и от автомобиля. Цвет корпуса и форма могут отличаться.

Сканер чаще всего представлен в виде:

• Bluetooth адаптера. Самый распространенный и дешевый, работает с Android (сегодня рассмотрим именно её);
• USB ELM327, который работает в паре с компьютером;
• Wi-Fi адаптер. Если у Вас Iphone, то это Ваш выбор.

Автосканер стоит покупать только с версией прошивки 1.5 !!!Никакие заманчивые 2.1 или 2,2 брать не стоит! Вы только разочаруетесь. То есть Автосканер ELM327 версии 1.5 – Ваш выбор.

Стоимость данного девайса начинается обычно от 300 ₽. Все что дешевле брать не советую. Ориентироваться надо на стоимость 300-600 рублей. Дорогой сканер OBD-II покупать нет смысла.

Так-же крайне не рекомендую пользоваться диском который идет в комплекте со сканером. Скорее всего полезного там ничего нет и нередко бывало что там оказывались вирусы.

Torque (версии Lite и Pro)

В Google Play приложение Torque доступно в двух вариантах – бесплатном Lite и полном Pro. В части функциональности возможности Torque Pro интереснее, но для проверки работоспособности автосканера и его совместимости с вашим автомобилем можно использовать и бесплатную версию, тем более что она тоже может показывать многие параметры и выполнять сброс ошибок.

Основные возможности программы Torque:

• Диагностика ошибок Check-Engine;
• Отображение параметров в реальном времени на виртуальной приборной панели;
• Диагностика датчиков кислорода;
• Предупреждение о критических значениях параметров;
• Ведение логов с широким выбором параметров;
• Приблизительный расчет стоимости поездок, расхода бензина;
• Запись видео поездки с наложением карты и показания датчиков (с помощью плагина TrackRecorder);
• Telnet-сервер для непосредственного взаимодействия с адаптером (для разработчиков).

К недостаткам программы можно отнести лишь частичную русификацию (даже в платной версии), но несмотря на это, данное приложение имеет больше всего положительных отзывов в сервисе Google Play.

Видео-инструкцию по работе с приложением Torque смотрите в конце этой статьи.

OBD Авто Доктор

Принцип работы приложения OBD Авто Доктор, как и всех подобных программ – это чтение динамических и сохраненных параметров из блока управления двигателем (ECU) автомобилей поддерживающих стандарт OBD2. Отличная программа на русском языке для диагностики автомобилей, как отечественного, так и иностранного производства, при помощи автосканера ELM327.

Возможности приложения OBD Авто Доктор:

• Чтение ошибок и их расшифровка (DTC память);
• Стирание ошибок (погасить лампочку MIL – Check Engine), а также других сохраняемых параметров;
• Чтение параметров в режиме реального времени:
  • Обороты двигателя;
  • Нагрузка двигателя;
  • Температура охлаждающей жидкости;
  • Состояние топливной системы;
  • Скорость движения автомобиля;
  • Долгосрочный расход топлива;
  • Абсолютное давление воздуха;
  • Опережение зажигания;
  • Температура всасываемого воздуха;
  • Массовый расход воздуха;
  • Положение дроссельной заслонки;
  • Лямбда-зонд (коррекция режима двигателя);
  • Давление топлива;
  • И другое – зависит от конкретного автомобиля.
• Чтение VIN номера кузова.

Приложение полностью на русском языке, имеет порядка 10 тысяч положительных отзывов в Google Play и распространяется разработчиком бесплатно.

Версия прошивки

ПО адаптеров постоянно обновляется. На оригинальных ELM327 актуальная версия уже 2.2. Китайские клоны продаются с прошивками 1.5 и 2.1. Как ни странно, более свежий вариант хуже.

Попавший к китайцам чип был с микропрограммой версии 1.5. Все клоны с такой прошивкой имеют ПО оригинального ELM327. Позже появились копии сканеров версии 2.1. Последняя является лишь изменённой прошивкой 1.5, причём не в лучшую сторону — для удешевления производства китайцы убрали многие протоколы связи. Кроме того, есть обычные адаптеры с версией 1.5, которые продаются под видом 2.1.

По факту сейчас в продаже доступны три варианта клонов ELM327:

• ELM327 1.5 — старая, но оригинальная прошивка;
• ELM327 2.1 — урезанная оригинальная прошивка под видом более новой;
• ELM327 2.1 — оригинальная прошивка под видом новой, но без изменений.

Очевидно, что стоит покупать адаптер именно с оригинальной прошивкой версии 1.5. Например, вот один из проверенных продавцов, у которого можно купить недорогую Bluetooth-версию ELM327.

Motordata obd – motordata obd

Torque

Приложение Torque было и остаётся универсальным софтом для работы с OBD2-сканерами, поэтому начать хотим именно с него.

1. Запустите программу и подождите, пока она считает данные с бортового компьютера.

Показатели датчиков отображаются в виде виджетов. По умолчанию программа показывает только один, но можно добавить несколько – для этого сделайте долгий тап по экрану и в контекстном меню выберите требуемый.

Для доступа к остальным функциям вызовите меню нажатием на кнопку с шестерёнкой слева внизу.

Если вам требуется просмотреть ошибки, которые выдаёт электронный блок управления (ЭБУ), выберите в меню пункты «Fault Codes» – «Show logged faults». В случае обнаружения ошибок приложение отобразит коды.

Из меню можно просмотреть и старые, уже исправленные ошибки – для этого выберите опцию «Показывать исторические ошибки».

В полной версии Torque Pro доступны расширенные возможности вроде включения экономайзера, но ответ на вопрос «стоит ли за них платить?» оставим на усмотрение пользователя.

Блокнот автомеханика. часть 23. автосканер elm 327

Внимание! в зависимости от версии android, шаги, необходимые для связи телефона с адаптером могут различаться!

Откройте системные настройки вашего телефона (настройки Android, не Car Scanner) и перейдите в раздел Bluetooth. Включите Bluetooth.

Вам необходимо добавить новое Bluetooth устройство. В некоторых версиях Android поиск Bluetooth устройств начинается сразу после перехода в раздел Bluetooth и включения Bluetooth, а в других нужно выбрать пункт «Добавить новое устройство» (название также может отличаться).

Подождите немного пока идет обнаружение Bluetooth устройств, находящихся поблизости и найдите в списке обнаруженных устройств ваш адаптер.

Обычно адаптер называется “OBDII”, “obd2” или что-то в этом роде. Если у вас фирменный адаптер, то его название может быть схожим с названием бренда производителя (например «Viecar», «VLink») и т.д.

ВНИМАНИЕ! Адаптер никогда не называется брендом или моделью вашего автомобиля и никогда не называется «MY CAR». Не путайте адаптер с мультимедийной системой вашего автомобиля!

Нажмите на адаптер. Для многих адаптеров требуется ввод ПИН-кода (пароля).

• Обычно ПИН-код «0000», «1234», «7890» или «1111», но если эти пароли не подходят, то обратитесь к документации от вашего адаптера или к продавцу.
• Шаг №2: Выбор адаптера в Car Scanner.
• Откройте Car Scanner и перейдите в настройки (кнопка в виде шестеренки в правом верхнем углу)
• Выберите «Подключение»

Выберите тип подключения: Buetooth (не выбирайте Bluetooth LE (4.0) — это совершенно другая технология связи!)

Нажмите на кнопку «Выбрать устройство». Вы перейдете в окно поиска находящихся рядом устройств Bluetooth.

Подождите, пока ваш адаптер будет обнаружен.

Нажмите на него.

Вот и все, настройка подключения завершена. Теперь Вам нужно просто нажать на большую зеленую кнопку «Подключить» на главном экране программы.

Достоинства и недостатки

ELM327 позволит значительно сэкономить на диагностике автомобиля, окупит себя в первый месяц использования.

Основными достоинствами адаптера являются:

• низкая цена;
• компактность;
• доступность;
• удобность в использовании;
• быстрое считывание проблемы;
• устранение неполадки.

Возможность проверить состояние автомобиля с помощью блютуза весьма удобно, что позволит осуществить диагностику на значительном расстоянии. Установка и подключение устройства не составит никакого труда.

К минусам автосканера можно отнести:

• не все автомобили поддерживают это устройство;
• не все гаджеты воспринимают адаптер, все зависит от программного обеспечения, проблем не возникает на базе Android;

Super Mini ELM327 Bluetooth V2.1

• не дает возможность вносить изменения в систему компьютерного обеспечения автомобиля;
• отсутствует инструкция для использования, тяжело будет разобраться человеку, который не пользуется современными гаджетами.

Прежде чем приобретать этот девайс следует проконсультироваться со специалистами, почитать отзывы о товаре, просмотреть ролики и убедится, что ваш автомобиль и смартфон поддерживают этот сканер.

Инструкция elm327

Итак у нас есть адаптер ELM327Bluetoothверсии 1.5, телефон на базе Android с установленной программой InCarDoc free, Автомобиль с разъемом OBD-II. Теперь можно приступить непосредственно к диагностике:

1. При выключенном зажигании (обязательно) вставить адаптер ELM327 в разъём OBD-II, при этом он подаст признаки жизни (загорится светодиодный индикатор) ;
2. Включить Bluetooth на телефоне и найти устройство под названием OBDII (название может отличаться), затем при сопряжении устройств потребуется ввести пароль: как правило это 1234 или 0000.
3. Если все получилось тогда переходим в приложение InCarDoc free и нажимаем зелененькую кнопку “Подключить” (фото слева). Если всё выполнили правильно, то неактивные разделы меню станут активными (фото справа).

4. Как только Вы успешно подключились к автомобилю его следует завести.5. Диагностика автомобиля. Следуйте инструкции на картинке ниже. Что бы продиагностировать автомобиль перейдите во вкладку “Диагностика”, после нескольких секунд на экране появиться список ошибок которые есть в Вашем автомобиле.

6. Эта программа имеет функции вывода динамических параметров на экран телефона в режиме реального времени. Для примера я вывел на экран Обороты двигателя на холостом ходу (можно наблюдать как они у меня плавают) и температуру охлаждающей жидкости (автомобиль только прогревался). В этой программе достаточно широкий выбор вывода динамических параметров, поэтому я использую именно её.

7. Что бы закончить работу со сканером ELM327 просто нажмите кнопку “Отключить” в программе InCarDoc free. Заглушите двигатель автомобиля и извлеките сам сканер из диагностического разъёма OBD-II.

Как подобрать адаптер elm327

Итак, в продаже можно встретить большое количество устройств (например, ELM 327 USB, ELM OBD2 Bluetooth или WI-FI). Так вот, среди множества устройств типа ЕЛМ, присутствует большое количество изделий, отличающихся как по качеству, так и по функциональности.

Если одни решения позволяют в полной мере использовать все возможности, другие могут или работать некорректно, или же не подключаться к автомобилю, смартфону, ноутбуку и т.д

По этой причине перед покупкой важно обращать внимание на ряд нюансов

Первое, это сам тип подключения адаптера, так как есть несколько версий ELM327 с различными интерфейсами подключения. Как правило, наиболее распространены сканеры с Bluetooth, USB и Wi-Fi. Такие решения совместимы с ноутбуками или ПК, смартфонами, планшетами и т.д.

При этом версия Bluetooth  является самой дешевой, а сами сканеры  работают зачастую только со смартфонами и устройствами на Android. Аналоги с Wi-Fi стоят дороже, однако их отличает совместимость с устройствами как на Android, так и  iOS, а еще с ноутбуками и ПК.

Еще при покупке нужно обращать внимание на прошивку самого адаптера. Как правило, на оригинальных сканерах программное обеспечение обновляется, тогда как клоны могут идти со старой прошивкой

Примечательно то, что не всегда новое ПО лучше предыдущих версий, так что данный момент спорный.

Новые клоны, имеющие более современную прошивку, лишены многих протоколов связи. Также есть варианты, когда на упаковке указано, что версия ПО обновлена, однако на деле установленное программное обеспечение является старой версией. На практике, лучше искать ELM327 со старой, но оригинальной прошивкой, чем с обновленной, но урезанной оригинальной прошивкой.

Также важно учитывать особенности диагностического разъема на авто. Причина — на многих машинах, особенно иностранных моделях конца 90-х, а также отечественных авто, диагностический разъем отличается в плане колодки  от современных стандартов

Это значит, что просто напрямую подключить адаптер не получится. В этом случае будут также необходимы переходники, когда один разъем переходника подойдет под колодку автомобиля, а другой  будет иметь стандартный разъем OBD-II для подключения адаптера.

После того, как сканер был приобретен (или же прямо на месте) необходимо его проверить

Важно, чтобы в ELM327 стоял чип PIC18F25K80. Если устройство прозрачное, можно попробовать рассмотреть маркировку на плате через корпус

Если такой возможности нет, нужно проверять адаптер специальным ПО.

Именно с учетом возможных рисков купить подделку, важно приобретать устройство в таких местах, куда сканер можно будет вернуть, если он окажется не оригинальным. Такими местами могут быть крупные магазины, различные центры по продаже автоэлектроники и т.д

Если же устройство заказывается в Интернете, тогда продавца следует предупредить, что если устройство не имеет нужного чипа, после проверки будет произведен его возврат. Как правило, недобросовестные продавцы в этом случае сразу откажутся продавать и высылать вам товар.

В любом случае, после того, как устройство окажется у вас в руках, для его проверки нужно установить специальное приложение для тестирования совместимости с протоколами диагностических шин, также приложение покажет версию ПО сканера.

Чтобы провести проверку, адаптер ELM327 вставляется в диагностический разъем автомобиля, затем следует включить зажигание. После на планшете или смартфоне следует открыть настройки Bluetooth или Wi-Fi, после чего выполнить сопряжение устройства с адаптером. Пароль стандартный, четыре ноля или 1234.

Затем на смартфон или планшет ставится приложение для проверки, после чего нажимается кнопка «соединить». После начнется сканирование, по окончании которого можно оценить результаты. Сканер будет успешно работать с авто разных моделей и марок в том случае, когда адаптер способен поддерживать все ревизии (до 1.4 или 1.4b).

Еще раз отметим, для ELM327 программы нужны как для проверки адаптера, так и для сканирования самого автомобиля. Зачастую все нюансы по настройке описаны в инструкции, идущей вместе с адаптером. Если коротко, чтобы поставить приложения для проверки самого сканера, подойдет бесплатное ПО ELM327 Identifier или Elm327 WiFi Check Version.

Какие автомобили можно продиагностировать elm327

Первое что Вам нужно знать это есть ли в Вашем автомобиле диагностического разъема OBD 2 и где он находиться. Сделать это проще всего забив в поисковик Марку и год выпуска автомобиля.

Скажу сразу, что практически у всех автомобилей с 2000 года выпуска, а так же у некоторых более ранних моделей есть диагностический разъем OBD-II . Даже если у Вашей модели авто нет этого разъема то не расстраивайтесь, существуют переходники.

Коды нeисправностeй obd2

Сообщeниe об ошибкe от систeмы состоит из одной буквы и послeдоватeльности из 4 цифр. Их расшифровка выглядит так:

• буква. Указываeт на подсистeму проблeмы;
• вторая цифра. В основном содeржит 0, но можeт быть 1 или 2. Особого значeния нe имeeт, так как используeтся при составлeния общeго числа для уточнeния конкрeтной нeисправности;
• трeтья цифра указываeт тип поломки;
• двe послeдниe цифры — код самой ошибки.

Буквeнный символ можeт принимать нeсколько значeний, в зависимости от класса оборудования, в котором нашлась поломка:

• B. Всe что связано с кузовными мeханизмами. Подушки, цeнтральныe замки, стeклоподъeмники и т. д.;
• C. Ходовая часть;
• P. Двигатeль или коробка пeрeдач;
• U. Внутрeнниe элeктронныe систeмы.

Тип поломки или трeтья цифра, такжe можeт принимать нeсколько стандартных значeний:

• 1 или 2. Топливная систeма;
• 3. Зажиганиe;
• 4. Вспомогатeльный контроль;
• 5. Холостыe обороты;
• 6. Внутрeнниe элeктронныe цeпи;
• 7 или 8. Трансмиссия.

Программы elm327 для операционных систем windows

Несмотря на то, что многие адаптеры для диагностики продаются уже с программным обеспечение в комплекте, этого не всегда достаточно. В этом случае, специальные elm327 программы вам помогут.

1. Scanmaster и PCMScan. Эти программы получили русский интерфейс, способны считывать ошибки ЭБУ вашего авто, показывать описание ошибок, выводить данные на печать и реализовывать ряд иных функций. Планшет от Apple также можно подключить к ODB-2 с помощью этих программ.
2. ForScan вам подойтет больше, если требуется диагностика для определенной марки. Это многофункционнальная elm327 программа для автомобилей марки Ford, она полностью на русском языке и способна анализировать данные во всех блоках включая подушки безопасности и систему ABS. Программа способна на многое, и помимо Форда, совмещается с такими автомобилями, как Mercury и Mazda.
3. Tiggo Diag. Отличная elm327 программа для тех, кто является владельцем автомобиля китайского производства, такого как Чери, Great Wall и так далее. Позволяет по средствам ELM327 проводить диагностику авто и работать с дополнительными устройствами. Если вы хотите быть в курсе состояния своего авто, функционала этой программы будет более чем достаточно. Плюс может работать с автомобилями Мицубиси.

Если у вас возникли подозрения в некорректности данных в программе для elm327, необходимо проверить сам адаптер. Учитывая невысокую стоимость самого адаптера, в основном автомобилисты и поставщики заказывают его из Китая. Достаточно редко можно встретить оригинальные модели из Канады. Китайские производители же весьма изобретательны и периодически тестируют все новые и новые версии устройства.

Вот наш полезный совет: по сравнению с оригинальной версией адаптера 2.1 китайская версия очень далека и порой оказывается сильно недоработанной, это, соответственно, отражается на работе адаптера и показателях в программах для elm327 для некоторых моделей.

Мы перечислили наиболее популярные программы для elm327 разных операционных систем, все они весьма просты в использовании, для получения всех необходимых данных нужен сам адаптер ELM327, OBD-2, USB, Bluetooth и Wi-Fi в зависимости от вашего устройства, девайс, телефон, планшет, ноутбук и скаченная заранее выбранная программа.

Такая самостоятельная диагностика предоставит вам все необходимы данные, скрытые от глаз в бортовом компьютере, показания датчиков, расход топлива, температура и прочее для максимально комфортного анализа эффективности автомобиля, также выдаст все имеющиеся ошибки компьютера, многие программы предоставляют расшифровки кодов ошибок и возможность их удаления. Подобная диагностика станет хорошей альтернативой долгим поездкам в СТО и сэкономит ваше время и деньги.э

Синий мини elm327 bluetooth v2.1 obd2 автомобильный диагностический инструмент elm 327 bluetooth для android/windows для протоколов odb2|диагностические сканеры для автомобиля| | алиэкспресс

Список совместимых с протоколов obd2 автомобилей

Существует список автомобилей, которые в зависимости от протокола и марки могут поддерживать автосканер ELM327. Перечислим их.

Протокол ISO 15765-4, включает в себя следующие марки автомобилей:

АДАПТЕР ELM-327 bluetooth

• Jaguar;
• Renault;
• Porsche;
• Volvo;
• Mazda;
• Mitsubishi.

Протокол ISO 14230-4, в эту категорию попадают:

Протокол ISO 9141-2 включает:

• Honda;
• Infinity;
• Lexus;
• Toyota;
• Nissan;
• Audi;
• Mercedes;
• Porshe.

Протокол ISO 9141-2

Протокол J1850 VPW:

• Cadillac;
• Buick;
• Chevrolet;
• Isuzu;
• Dodge.

Протокол J1850 PWM:

Правильную работу сканера поможет обеспечить устройство с предварительно установленным программным обеспечением, это может быть и смартфон, и стационарный компьютер либо ноутбук.

В случае, если модель машины входит в список, но устройство отказывается работать, то следует уточнить совместимость с программным обеспечением гаджета, а также проверить оригинальный или нет купленный автосканер. Подключать следует осторожно, на телефоне или компьютере должен быть настроен блютуз.

Сравнительный обзор диагностического софта (таблица)

Шаг 1. установка приложения для диагностики

Для соединения с ЭБУ машины используются различные программы. Существуют как бесплатные, так и платные версии для Android, iOS и Windows. В комплекте с самим сканером нужное ПО часто уже идёт в комплекте. Установите его или одно из популярных приложений.

Torque Pro (OBD2 / автомобиль)

Разработчик:

Ian Hawkins

Цена:165,00 ₽

OpenDiag Mobile

Разработчик:

Косьянчук Виктор

Цена:Бесплатно

inCarDoc PRO – ELM327 OBD2 автосканер

Разработчик:

inCarDoc

Цена:239,00 ₽

Car Scanner ELM OBD2

Разработчик:

Stanislav Svistunov

Цена:Бесплатно

ХобДрайв

Разработчик:

Igor Russkikh

Цена:Бесплатно

EOBD Facile – Автодиагностика

Разработчик:

OUTILS OBD FACILE SARL

Цена:Бесплатно

Заключение

Из приведенной мной инструкции видно, что диагностика автомобиля это несложная процедура. Всего в несколько легких действий Вы сможете самостоятельно диагностировать автомобиль и при необходимости сбросить ошибки. Так-же можно изучать характеристики автомобиля, по их результатам выявляются более серьезные поломки.

Зачем платить кому-то деньги, если вы и сами с легкостью сможете вылечить свой автомобиль. А если и не получиться самостоятельно устранить дефект в автомобиле, то на сервис Вы поедите уже с проблемой, так как знаете что конкретно у Вас сломано.

В таком случае сервису будет сложнее содрать с Вас деньги за дополнительные услуги или вовсе Вас обмануть! Как Вам такая ситуация? Автомобиль сломался далеко от сервиса, а поломка очень простая (например от вибрации выскочила фишка с датчика). Можно только представить сколько в таком случае этот копеечный сканер сэкономит Вам денег!
