Проверка elm327

Проверка elm327 ОБД2

Версия сканера elm327

Повторим еще раз, что качество сканера и его функционал зависит только от используемых компонентов.В настоящее время, к сожалению, определить качественный и “поддельный” вариант сканера ELM327 по версии прошивки не представляется возможным. Первоначально “поддельные” клоны сканера имели версию v2.

1, однако впоследствии для возможности хоть как-то сбыть “поддельные” сканеры производитель сознательно изменил цифры версии v2.1 на v1.5. Таким образом, купив “поддельный” сканер на дешевом CAN контроллере (MCP2515, STM32F042, BK3231Q, 25K80 QBD327) с версией v1.

Как определить качественный сканер elm327

Существует достаточно простой программный способ проверки, который поможет выявить дешевую “поддельную” версию.
Первая программа с помощью которой можно определить “поддельную” версию сканера будет FORScan. Данная программа служит для диагностики Ford, Mazda, Lincoln, Mercury и представлена на официальном сайте разработчика forscan.org, может работать с ПК на базе windows, и на мобильных устройствах на базе iOS и Android.
Для проверки достаточно подключить сканер ELM327 к любому автомобилю и запустить программное обеспечение FORScan. В случае “поддельного” клона сканера программа выдаст соответствующее сообщение: «Не удается подключиться к автомобилю, обнаружен некачественный клон ELM327. В отличие от приложений OBDII, FORScan требуется адаптер, полностью совместимый с оригинальным ELM327. Данный адаптер не полностью совместим.»

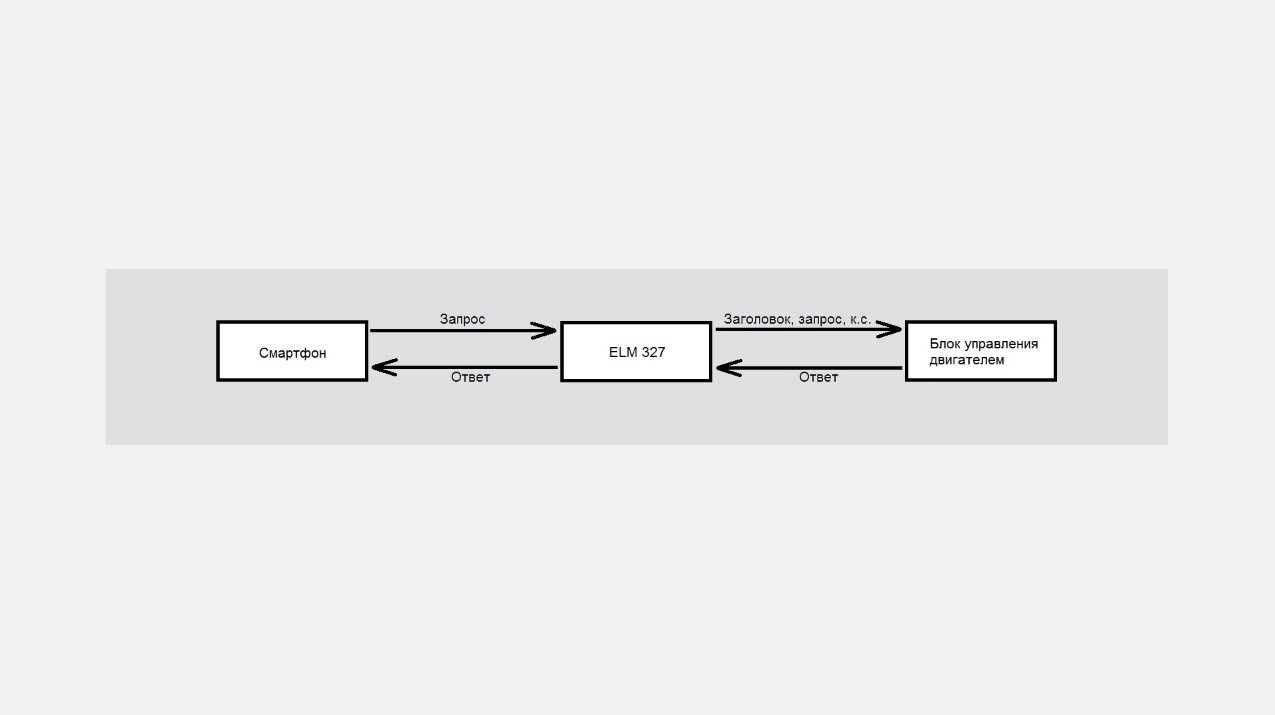

Проверка elm327

Второй способ программной проверки качества сканера заключается в использовании терминала для непосредственного подключения к адаптеру и отправлению ряда определенных команд. В качестве программы-терминала можно использовать Elm327Chat. Далее потребуется подключить ELM327 v 1.

5  к программе и сделать несколько запросов:——->ATIELM327 v1.5>ATALOK>ATPPSOK>ATPP2ASV38OK>ATE0OK>ATL0OK>ATH0OK>ATR1OK>ATST32OK>ATS0OK>

ATAT1OK>ATCF700OK>ATCMF00OK>ATZELM327 v1.5——-Как видно из ответов “OK” данный сканер имеет качественную схематехнику. Ответ “?” на команду говорит о том, что данную команду сканер не знает и является “поддельным”. Качественный ELM327 обязан их опознавать.

Код ошибки:  elm327 не подключается к эбу

Самый трудоемкий способ разобрать сканер и посмотреть схематехнику. Качественный сканер вне зависимости от версии сканера должен быть собран на микроконтроллере PIC25K80 или PIC18F2480, а “поддельная” версия на MCP2515, STM32F042, BK3231Q, 25K80 QBD327.

Однако в настоящее время встречаются “поддельные” адаптеры, произведенные на контроллере QBD327 и перемаркированные на PIC18F25K80. При этом размеры контроллера QBD327 одинаковы с PIC18F25K80 и определить подделку можно по следующим отличительным свойствам:

  • маркировка не достаточно четкая;
  • QBD327 работает с генератором на 16.000MHz, а PIC18F25K80 работает с генератором частотой 4.000MHz;
  • “поддельный” клон не знает команду ATPPS в терминале и при запросе соответственно ответ “?”.

Проверка elm327 электронным тестером

Смотрим наличие перемычки между четвертым и пятым контактом.

Проверяем напряжение на ELM327. Для этого подключаем массу на 4 или 5-тый контакт, подаем 12В на 16-тый контакт и подаем питание.

Подключаемся к 7-му контакту K-line, на нем должно быть 11В.

Проверяем 15-ый контакт L-line, те же 11В

Замеряем 6-ой и 14-тый контакт Can — линию, в норме 2,5В

Проверка пробега с помощью elm327

В современных авто внедренно много электронных систем управления. Во многих из этих модулей внедрены функции регистрации пробега. С помощью автосканера ELM327 и различных прилодений можно проверить был ли скручен пробег. Проверку пробега с помощью ELM327 можно провести слудующи образом:

Подключаем адаптер к диагностическому разъему OBD2 авто.

Производим соединение адаптера с программой.

Считываем реальный пробег автомобиля, который записан в ЭБУ.

Данные о пробеге могут быть записаны не только в блоке управления или одометре. Информация может находиться в блоке торможения, блоке управления раздаткой и КПП и т. д.

Чем старше авто, тем меньше в ней блоков управления,соответственно меньше вероятность проверки пробега автосканером ELM327.

Код ошибки:  Гольф 6 горит чек неисправность двигателя

Схемотехника сканера elm327

Важно понимать, что качество сканера и его функционал в первую очередь зависит от используемых компонентов.В настоящее время правильными и полноценными с поддержкой всех диагностических протоколов (SAE J1850 PWM, SAE J1850 VPW, ISO 9141-2, ISO 14230-4, ISO 15765-4)

https://www.youtube.com/watch?v=M_sYJ-YMcy0

будут ELM327 с микроконтроллером PIC25K80 и PIC18F2480 вне зависимости от версии (чаще всего встречаются версии 1.4 и 1.5).”Поддельный” вариант сканера ELM327 производится на более дешевом CAN контроллере MCP2515, STM32F042, BK3231Q, 25K80 QBD327 имеет прошивку в которой не поддерживается, или поддерживается некорректно определенное число AT-команд, а также отсутствует поддержка протокола SAE J1850 (чаще всего встречаются версии 2.1 и 1.5).
