В чем отличия между obd2-сканерами разных марок

На рынке представлены OBD2-сканеры разных производителей, отличающиеся между собой ценой и функциональностью. Их стоимость отличается колоссально: существуют как китайские девайсы за несколько долларов, так и модели за несколько тысяч.

Главным отличием между ними является уровень функциональных возможностей. Также есть отличия в уровне поддержки производителем. Если профессиональные аппараты получают обновления ПО, клиенты могут рассчитывать на поддержку производителя, то отношение китайских компаний к дешевым переходникам может иметь вид «выпустили – и забыли».

Помимо широты функциональности, имеются и отличия в интерфейсе подключения. Популярны беспроводные OBD2-сканеры, работающие по Bluetooth или Wi-Fi, которые подключаются к любому современному смартфону, планшету или ноутбуку. Они удобны и универсальны, часто стоят недорого, но функции таких гаджетов сильно зависят от цены и добросовестности производителя.

Тот же ELM327 (популярный чипсет для OBD2-сканера) не копировал только ленивый. На AliExpress полно клонов по несколько долларов, совместимых с любым смартфоном, но они недотягивают по уровню возможностей до оригинала. Даже диагностика базовых компонентов доступна не в полной мере, не говоря уже о частых проблемах с совместимостью.

Большинство OBD2-сканеров по цене порядка $10 стоит покупать только с целью общего ознакомления, или в надежде «на авось» (а вдруг с вашей машиной все заработает как надо, что вовсе не факт). Для профессионального или полупрофессионального применения нужны устройства уровнем повыше.

Помимо беспроводных OBD2-сканеров, существуют проводные модели, с подключением по USB или RS232 (COM). Такие есть как среди бюджетных, так и профессиональных гаджетов. Если первые особо не отличаются от собратьев с BT/Wi-Fi (разве что доступнее, и шанс на полную функциональность выше), то вторые – полноценные диагностические аппараты.

Видео «как пользоваться устройством elm327»

В ролике ниже представлена подробная инструкция на тему правильной эксплуатации девайса ELM327 (автор видео — канал Pro Polo).

Главная » elm327 не подключается к эбу

В связи с возросшим количеством некачественных адаптеров, в случае если Вы столкнулись с проблемой, что Ваш адаптер elm327 не подключается к ЭБУ автомобиля, значит скорее всего проблема в том, что Вам продали адаптер с версией 2.

1 либо версией 1.5 переделанной из версии 2.1. В данных адаптерах применен другой блютуз модуль который поддерживает работу только с двумя протоколами из 6. Именно поэтому чаще всего Вы получаете соединение со смартфоном адаптера, а при попытке соединения с ЭБУ автомобиля, адаптер пишет, что эбу не отвечает. Вот небольшое видео по наглядному сравнению версия адаптеров.

Если же у Вас адаптер elm327 с честной версией 1.5 где присутствуют все 6 протоколов из 6, Вам могут помочь строки инициализации которые помогают прибору подстороиться под команды ЭБУ Вашего автомобиля.

Строки инициализации к программам Torque и HobDrive для автомобилей использующих нестандартные протоколы соединения. В настоящее время широкую популярность приобрели различные диагностические адаптеры призванные встать на помощь автомобилисту в диагностике собственного автомобиля.

Наибольшую популярность имеют адаптеры серии elm327 которые поддерживают работу с большинством иномарок после 1996 года, а так же автомобилями отечественного производства. Однако на практике владельцы отдельных марок авто испытывают трудности в подключении своего автомобиля к диагностической программе которая отказывается связываться с электронным блоком управления автомобиля.

Наиболее распространенной на данный момент является программа Torque, так к примеру при подключении данной программы автомобилей японского рынка выпущенных для внутреннего использования и не имеющих полноценной поддержки OBD2 стандарта пользователь сталкивается с тем, что программа не может соединиться с ЭБУ.

Для каждой марки автомобиля используется своя строка инициализации, в данной статье мы приведем наиболее распространенные строки инициализации:— Toyota JDM Nadia/Harrier ATIB96 nATIIA13 nATSH8213F1 nATSPA5 nATSW00— Toyota JDM 10400baud ATIB10 nATIIA13 nATSH8013F1 nATSPA4 nATSW00— Toyota JDM CAN mode21 ATSP6 nATAL nATSH7E0 nATCRA7E8 nATST32 nATSW00— Toyota GT86 ATSP6 nATAL nATSH7E0— Toyota JDM ISO9141 ATSP3 nATAL nATIIA33 nATIB10 nATSH686AF1 nATST32 nATSW00— Toyota JDM Common ATIB96 nATIIA13 nATSH8113F1 nATSPA4 nATSW00— Toyota Celica ZZT230 ATIB 96 n ATIIA 13 n ATSH8113F1 n ATSP A4 n ATSW00— Toyota Vitz 01.

2002 ATSH8213F1 n ATIB96 n ATIIA13— Fiat Pre-OBD ATSH 8110F1— Nissan Custom ATSP5 nATAL nATIB10 nATSH8110FC nATST32 nATSW00— Mitsubishi MUT ATSP0 nATAL nATIB10n— Tiggo Delphi MT20U ATSP5 nATAL nATIB10 nATSH8111F1 nATST32 nATSW00— Delphi MR240 ATSP5 nATAL nATSH8111F1 nATWM8111F13E— Siemens ACR167 KWP ATSP5 nATAL nATSH8111F1 n81n— Sirius D42 ATSP5 nATAL nATIB10 nATSH8211f1 nATST32 nATSW00 nATFI— ВАЗ Январь ATSP5 nATAL nATIB10 nATSH8110F1 nATST32 nATSW00— ВАЗ Bosch MP7 ATSP5 nATAL nATIB10 nATSH8111F1 nATST32 nATSW00 nATFI— ВАЗ Bosch 7.9.

7 ATFI nATALn— УАЗ ME17.9.7 ATSP5 nATAL nATSH8110F1 nATFI— Opel KWP2000 ATSP5 nATAL— Japan Domestic Market Nissan ATSP5 nATAL nATIB10 nATSH8110FC nATST32 nATSW00— Japan Domestic Market Nadia / Harrier ATIB10 nATIIA13 nATSH8013F1 nATSPA4 nA TSW00— Январь 5.1.

1 ATSP5 nATIB10 nATSH8110F1 nATST10 nATSW00— Январь 7.2 Евро 2 atal natsp5 natib10 natsh8110f1 natst32 natsw00 natfi— ВАЗ Ителма/Автэл М73 Е3 ATSP5 nATAL nATSH8110F1 nATSW00— УАЗ Патриот Bosch m17.9.7 ATZ nATSP5 nATIB10 nATSH8110F1 nATSW00— SsangYong 2.

3 MSE бензин (Kyron, Rexton, Action, Musso, Korando) atsp5 natib10 natsh8101f3 natst32 natsw00— BYD F3 ATSP5 nATSH8111F1 nATSW00— Тойота Passo KGC1 (1KR-FE) atsp5 natsh8110f0 natfi— Тойота Сиента по ABS atsp4 natal natib96 natiia29 natsh8129f1 natst32 natsw00— ABS Lifan солано (wanxiang)

Предыдущая статьяОбзор адаптера ELM327 WiFi OBD2 – особенности подключения и настройки автосканера

Следующая статьяОшибка шифрования android что делать. Шифрование андроид

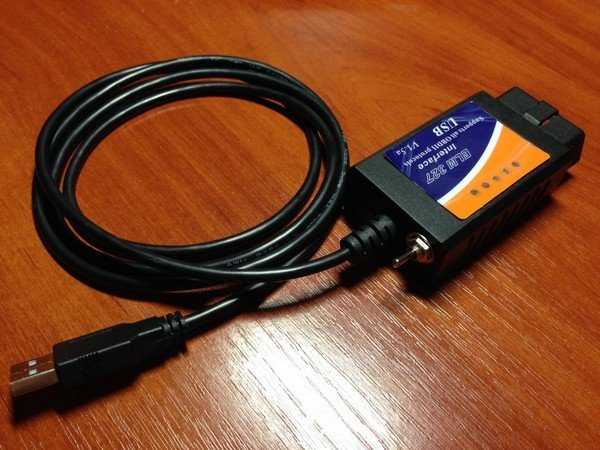

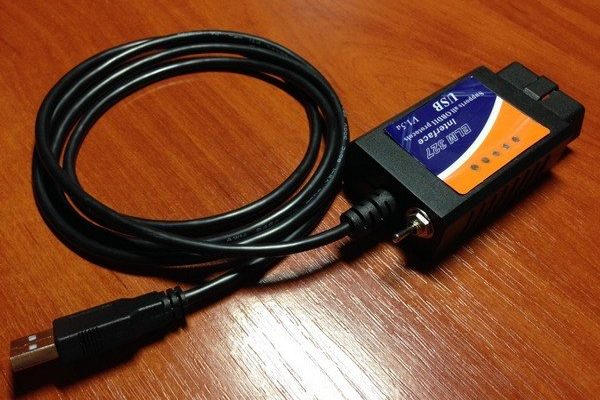

Диагностический адаптер usb elm327 переделка для ford focus 2

Доброе утро, добрый день или добрый вечер!

Хотел поделиться с Вами о китайском USB адаптере ELM327 и переделке его под Ford Focus 2.
Прошу всех желающих под кат.

Человек всегда стремиться выжать из устройства все что заложено производителем по максимуму, даже если производитель этого не хочет. Многие вещи можно решить всего лишь прошивкой устройства. Ни один телефон который попадал ко мне в руки не уходит от меня с оригинальной прошивкой. Начиная от первого моего телефона Semens A55 благополучно перешитого в C55, тем самым сильно расширив его функционал. И до одно из бывших флагманов Самсунга Note 2, который тоже приобрел все софтовые качества Note 4.

Я к чему веду разговор, дело в том, что с момента появления у меня машины Ford Focus2, напичканой электроникой, чесались руки залезть к ней в мозг. Читая форум на фокус клубе, выяснил что очень много можно поправить в машине имея всего лишь этот адаптер. Умные люди уже написали хорошие программы в этом очень помогающие типа ELMConfig. Осталось дело за малым, приобрести необходимый адаптер. Хотел заказать на форуме, там есть умельцы сами собирающие его, но цена в 5 раз превышающая аналог от китайцев и очередь в пару месяцев остановила меня. Было принято решение купить самый дешевый адаптер и опробовать его в деле.

Нашел подходящего продавца, оплатил заказ всего 320 руб и спустя 20 дней посылка лежала уже у меня на столе:

Программы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2

Подключил девайс к компьютеру, лампочки весело моргнули и винда попыталась определить устройство. Первый этап пройден, устройство работает и определяется.

В Фокусе часть модулей машины висит на высокой (HS-CAN) шине, часть на средней (MS-CAN). По умолчанию устройство из Китая позволяет работать только на средней шине. Схема переделки на самом деле очень проста, нужно чтобы контакты в разъеме с 6 и 14 переключались на 3 и 11. Для этих целей был приобретен сдвоенный тумблер в радиодеталях за 30 рублей.

Программы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2

Программы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2

Схема переделки:

Программы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2

Приступаем к переделке, сначала надо отклеить наклейку:

Программы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2

Программы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2

Корпус скреплен 4-мя винтами, откручиваем их, и легким движением руки располовиниваем девайс. Вот они, внутренности китайского чуда:

Программы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2

Программы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2

Вот он основной разъем, контакты все подписаны:

Программы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2

Повторюсь вот именно на нем надо сделать перекидывание контактов с 6 и 14 на 3 и 11 и обратно через тумблер.

Готовим проводки и зачищаем их:

Программы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2

Припаиваем все согласно схеме выше:

Программы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2

После пайки еще раз проверяем что все контакты припаяны правильно.

Далее в моем случае я взял дремель и сточил в корпусе место под тумблер:

Программы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2

Программы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2

Тумблер оказался великоват и пришлось выломать одно крепление:

Программы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2

Можно конечно сделать было аккуратнее, но я считаю главное что-бы работало:

Программы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2

Собираем все на место, клеим наклейку:

Программы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2

Подключаем к ноутбуку:

Программы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2

Светодиоды снова весело моргают. Адаптер готов к работе на машине.

Забегая вперед хочу сказать что адаптер полностью рабочий, собран на чипе Prolific, проверен на машине и без проблем все прошивается. Были проблемы с виндой, в Windows 7 64 bit нормально не хотела шиться приборная панель, выдавала ошибки записи. Даже напугав меня «Шеф, все пропало!!!» Но подключив ноут на Windows XP все пошло как по маслу. Адаптером доволен, своих денег стоит однозначно, добавил новые функции к машине типа «Eco Mode», датчик давления в шинах, убрал снежинку нафик, и температуру двигателя теперь показывает точно, отключил несколько ненужных функций, типа авто включения обогревов и заднего дворника, я думаю кто в теме тот меня поймет. На самом деле в программе ELMConfig можно много чего настроить, вплоть до задержки света в салоне, главное без фанатизма, лишнего не по включать. Если будет интерес могу описать процесс подробнее. На этом пока хочу закончить, задавайте вопросы.

Всем удачи!

Драйвера чип Prolific
Программа ELMConfig.
Описание некоторых возможностей программы.

Для каких автомобилей подходит elm327?

Работа автомобильных адаптеров ЕМЛ327 ЮСБ возможна на определенных моделях машин:

  • Шевроле Нива;
  • ВАЗ 2105, 2107, 2110, 2114, 111740, Калина;
  • УАЗ Патриот;
  • Лада Гранта, Приора;
  • ТАГАЗ;
  • ГАЗ 31105, 2217;
  • Акура Интегра, RSX, 2.3 DCI;
  • Альфа Ромео 166, 147, Спайдер;
  • Ауди А4, А6, ТТ;
  • БМВ 316, 318, Е46, 325, 328, Е90, 520, 540, 740, 760, Х3, Х5, Z3, 320, 530, Х6;
  • Бьюик Лесабре, Рендезвуз;
  • BYD F3;
  • Шевроле Астро, Аваланс, Камаро, Кавальер, Каптива, Колорадо, Корсика, Импала, Лачетти, С10, Сильверадо, ТрейлБлейзер, Вентур, Старкрафт;
  • Чери Амулет, А13;
  • Крайслер Циррус, Крузер, Гранд Вояжер, Интерпид, Себринг;
  • Ситроен С2, С3, С5, Сксо, Ксара, Пикассо;
  • Дайхатцу;
  • Дэу Ланос, Матиз, Нексия;
  • Додж Караван, Дакота, Интерпид, Неон, Рам;
  • Фиат Добло, Пунто, Мареа, Стило;
  • Форд Кроун, Е350, Эскейп, Эскорт, Эксплорер, Фиеста, Фокус, Фьюжен, Маверик, Мондео, Мустанг, Проб, Ренджер, С-Мак, Скорпио, Таурус, Виндстар, Гэлакси, Т280, Транзит, Турнео;
  • GMC;
  • Хонда Аккорд, Цивик, CR-v, R-v, Фит, Элемент, Одиссей, Паспорт, Прелюд;
  • Хендай Акцент, Элантра, Гетз, Матрикс, I20, Тибурон, СОлярис, Санта-Фе, Гранд Старех;
  • Инфинити;
  • Исузу;
  • Ягуар;
  • Джип Чероки, Гранд Чероки, Вранглер;
  • Киа Церато, Рио, Спектра, Седона, Соренто, Соул, Карнивал, Бонго;
  • Лексус;
  • Мазда Демио, 3, 323, 6, СХ7, МХ-5, RX-8, Кседос;
  • Мерседес;
  • Митсубиси Монтеро Спорт, Каризма, Галант, Диамант, Кольт, Эклипс, Лансер, Аутлендер, Спейс, Паджеро;
  • Ниссан Альтима, Альмера, Жук, Максима, Мурано, Патфайндер, Примьера, Сентра, Вингроад, Тиида, Ноут, Наварра;
  • Опель Астра, Корса, Зафира, Вектра, Омега, Виваро;
  • Пежо 206, 307, 308, 406;
  • Понтиак;
  • Порше;
  • Рено Логан, Дастер, Меган, Сафран, Сандеро, Твинго, Клио, Эспейс, Лагуна, Сценик, Траффик, RX-4;
  • Сааб 9-5, 900;
  • Сатурн;
  • Сеат Толедо, Леон, Ибица, Кордоба, Толедо;
  • Шкода Фелиция, Октавиа, Фабия;
  • Смарт;
  • Ссанг Йонг;
  • Субару Форестер, Импреза, Легаси, Аутбек;
  • Сузуки Игниз, Витара, Вагон;
  • Тойота Аурис, Авенсис, Авалон, Камри, Карина, Корона, Королла, Матрикс, Ланд Крузер, Рав4, Виста;
  • Фольксваген Гольф, Джетта, Пассат, Поло, Сантана, Раббит, Туарег, Кадди, Туаран, Тигуан, Транспортер;
  • Вольво 960, S40, S60, S70, S90, V40, V70, ХС70, ХС90.
Код ошибки:  Ваз 2112 загорелся чек двигатель работает нормально

Печальные последствия использования elm327

Многие автовладельцы активно используют диагностический прибор ELM327. Простое устройство позволяет получать данные с ЭБУ автомобиля, а также считывать ошибки и нередко даже удалять их. Однако, иногда ELM327 может стать проблемой для автолюбителей. Некоторые водители столкнулись с неприятностями при использовании прибора.

Статья будет полезной? Не забудьте поставить «палец вверх» и подписаться на канал !

Я считаю ELM327 лучшим диагностическим устройством по соотношению цены и возможностей, которое оно предоставляет. Но многие эксперты со мной не согласятся, называя подобный прибор «свистком». Нет смысла спорить, что профессиональное оборудование имеет намного больше функций и отличается полной совместимостью с конкретной маркой автомобилей.

Изначально ELM327 создавался канадской компанией, но его стоимость высока (порядка 5-7 тысяч рублей за оригинальное устройство ). Китайские инженеры смогли быстро скопировать прибор, снизив ценник более, чем в 10 раз. Именно в крупных китайских интернет-магазинах сейчас можно приобрести «ЕЛМ» по наиболее низкой цене, но такой подход не всегда оптимален .

Для начала я расскажу о реальной истории, которая случилась с моим знакомым. Он несколько лет владеет Mercedes C-Класса 2006 года выпуска . Автомобиль его радовал, но в один момент на приборной панели загорелась лампочка «Check Engine», хотя никаких симптомов неисправности не было.

«ЕЛМ» так и не смог считать ошибку по двигателю, зато после его использования начались серьезные проблемы с АКПП . При переключении передач появились «пинки», которых раньше не было. Коробка передач будто перестала получать данные с двигателя, из-за чего ездить стало некомфортно.

Как оказалось, использование ELM327 на многих немецких автомобилях может повлечь за собой ошибки в блоке управления . В результате автовладельцу пришлось обращаться в специализированный сервис, где программисту удалось восстановить нормальную работу трансмиссии.

Некоторые автолюбители сталкивались с возгоранием подключенного устройства . Происходит это как при первом использовании, так и при длительном нахождении прибора в разъеме. Именно поэтому не рекомендуется оставлять «ЕЛМ» включенным после проведения диагностики . Если в момент возгорания никого не будет в салоне автомобиля, последствия могут стать плачевными.

Некачественные экземпляры ELM327 могут блокировать запуск двигателя, с чем сталкивался ряд автолюбителей . Исправить эту проблему можно только путем замены устройства. Брак встречается достаточно часто.

Для того, чтобы обезопасить себя от возможных проблем, я рекомендую покупать ELM327 в крупных магазинах электроники своего города, несмотря на внушительную переплату . В таком случае Вы получаете гарантию на продукцию, а также способы для возмещения ущерба в случае неполадок после использования устройства .

Источник

Подключение адаптера elm327 wi-fi к смартфону на ос android

В интернете на различных форумах часто встречается мнение, что адаптер ELM327 Wi-Fi не работает с Android устройствами. Доля правды в этом есть – смартфоны со старыми версиями ОС Android (например, 2.2) действительно не умели работать с адаптером из-за отсутствия поддержки Ad Hoc сетей. Проблему могли решить сторонние приложения вроде Ad Hoc enabler, но не каждый хотел в этом разбираться. Теперь же Google Android официально получил поддержку данной функции и подключение ELM327 Wi-Fi к Android осуществляется штатными средствами. На нашем телефоне с версией Android 4.2.2 уже есть штатная поддержка.
Для наглядности я приготовил для вас пошаговую инструкцию со всеми скриншотами. Что ж, начнём!
Подключаем наш адаптер к гнезду OBDII, ждём 15-20 секунд… На адаптере замигали индикаторы – он готов к работе.
Открываем на смартфоне список Wi-Fi сетей. У вас должна появиться сеть WiFi_OBDII (название может быть другим, например, OBD2 или WiFi_OBD).
После подключения лёгким движением зажимаем название сети и в появившемся пункте выбираем “Изменить сеть“.
На открывшихся параметрах ставим галочку “Дополнительно” (в некоторых версиях “Расширенные параметры”).
Жмём на “Настройки IP” и выбираем “Пользовательские“.
На данном этапе нам нужно прописать IP адрес нашего устройства в существующей сети Wi-Fi. Убедитесь, что стоит значение отличное от 192.168.0.10, так как это адрес самого адаптера! Мы, например, выставили 192.168.0.15.
Остальные настройки оставляем как есть, нажимаем “Сохранить“.
Убедитесь, что после изменения настроек вы подключены к адаптеру. У сети должен быть статус “Подключено“. Всё ок? Выходим из настроек и открывает программу Torque.
На открывшемся экране выбираем “Состояние адаптера“.
Листаем в самый низ и жмём “Настройки“.
Заходим в меню “Настройки адаптера OBD“.
В появившемся окне нажимаем “Тип подключения” и выбираем “WiFi“.
Убедитесь, что в настройках прописан IP адрес адаптера 192.168.0.10 и указан порт 35000. Если прописаны другие данные – поменяйте.
Настройка закончена, пользуемся!
Мы считали ошибку кислородного датчика. Желаю, чтобы на вашем автомобиле никогда не было ошибок 🙂
Аналогичным образом для работы через Wi-Fi адаптер elm327 настраивается и программа HobDrive. Заходим в настройки программы, жмём “Настройки соединения“. В самом низу выбираем “WiFi Соединение“, стираем значения по умолчанию и прописываем “192.168.0.10:35000“, как на скриншоте. Возвращаемся на рабочий экран программы и наблюдаем в левом нижнем углу зелёный кружок, который нам показывает, что программа HobDrive соединилась с автомобилем через Wi-Fi адаптер!
Надеюсь, статья оказалась для вас полезной. Для тех, кто “шарит” – простите за “разжёвываемость” материала, старался написать простым языком и как можно подробнее, чтобы настроить смогли даже те, кто никогда не держал в руках адаптер 🙂
Если статья вам понравилась – поделитесь ей в соцсетях (кнопочки ниже).

Программы для диагностики и конфигурирования на базе elm327 (часть 2) – ford focus 2

В наличии есть ELM327 на чипе Prolific , загорелся желанием переделать его на FTDI. купил FT232RL (около 200 руб). В нете нашел рисунок платы в виде макроса для Sprint Layout, вытравил платку

запаял. Вспомнил что был у меня убитый адаптер с блютус интерфейсом (убит в нем был сам блютус модуль), отпаял его и временно прикинул новый UART к ELM для первичных испытаний

подключил к буку, устройство обнаружилоь, установил драйвер, всё ок!

после подключил в таком виде к авто, запустил ELM config, подключилоь на 500000 kBit. результатом доволен

Программы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2

После успешных испытаний решил что ELMку на пролайфике трогать не стану, восстановим эту версию.

Корпус был утрачен в неизвестность, решил сделать из найденного корпуса блока питания неизвестно чего.

Подрезал его по высоте, вырезал окна для диагн. разъёма, USB, и переключателя HC/MS can, отверстия под светодиоды.

Спаял платы в одно целое, питание было решено сделать двойным как и должно быть, реализовал с помощью диодной развязки.

Для чего нужно: при подключении к буку через USB берется питание для FT232и для ELMки через диод, при подключении к авто питание берется и с самой машины через стабилизатор 78М05, но только для ELMки. Диод не даст питать FT232 и не пойдет встречное напряжение в бук.

После всё было собрано и немного окультурено с помощью самоклеющейся бумаги с надписями.

При желании можно прикрутить это к любому ELM откинув старый мост.

FT232RL (именно RL) отличается тем что ей не нужно для работы прочего навеса, достаточно пары конденсаторов по питанию и всё.

Вчера тестировал на чтение, очень хорошо показал себя, ни одной ошибки, сегодня хочу попробовать добраться до прошивки PCM.

Решил написать это, а вдруг кому то и понадобится, при определенных навыках это можно сделать или попросить друга.

Программы для диагностики и конфигурирования на базе elm327 (часть 2) (с. 140) – ford focus 2

По просьбе трудящихся выкладываю фотоки работы программы Torque Pro с ELM327 блютуз мини.

В настройки программы не углублялся, все со стандартными настройками, в глубины диагностики тоже не лез, основной целью прибора для меня является чтение ошибок и их стирание, с чем прибор и программа успешно справляется. Прошу прощение за качество, времени на фото не много было.

И так вставляем адаптер в разъем

подключаемся к нему (у меня смартфон на андроиде)

программа немного думает, подключаясь и появляются первые данные – обороты двигателя.

Для тех у кого нет бортового компьютера в панели может быть удобно установить приборную панель на программе. Ее можно настроить, установив необходимые себе показатели.

программа умеет читать ошибки ЭБУ (у меня ошибок нет, поэтому в результате – пустой экран)

Код ошибки:  toyota диагностический адаптер на АлиЭкспресс — купить онлайн по выгодной цене

далее можно стереть ошибки из ЭБУ

Еще программа может делать какие-то испытания (я так понимаю проверяет лямбда-зонды). Насколько я понял у меня 2 не работают, соответственно пункты их испытаний красные.

Еще можно посмотреть графики работы датчиков (каких настраивать не знаю,туда не лазил)

В информации об адаптере указанны доступные датчики

Как писал выше, приборную панель можно настроить. выведя на нее различные показатели в разном виде

виды приборов:

и собственно показатели (зеленые- поддерживаемые, светло-зеленые – поддерживаемые при определенных условиях, таких как включенный GPS, движение авто и т.д.):

может адаптер вместе с программой могут и больше, я не лазил в глубину программы, не ковырялся в настройках.

Считаю что свою цену в 300 рублей оправдывает при первой же необходимости чтения ошибок.

Программы для диагностики и конфигурирования на базе elm327 (часть 2) (с. 153) – ford focus 2

Версии прошивки микросхемы ELM327 также существуют различные. На данный момент последняя официальная версия – 1.4. У китайских копий, так называемая 1.5, но она основана на более ранних, каких именно неизвестно. Известно лишь, что функционал примерно соответствует оригиналу.
Ещё (кстати, даже Яндексом и Гуглом не нашёл) остаётся открытым вопрос о том, будет ли работать чип версии 1.2 (до сих пор встречаются в продаже динозавры-адаптеры, где в описании указана эта версия, хотя реально скорее просто устаревшее описание).

Возможности адаптера:
Адаптер ELM327 является современным и удобным инструментом для проведения диагностики автомобиля при помощи персонального компьютера. Поддерживаются все протоколы OBD-II и огромное количество специализированных диагностических программ.
Более подробную информацию можно найти тутПрограммы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2
От себя хотелось бы добавить, что возможности ELM несколько больше, чем описано в разных источниках. С его помощью можно конфигурировать/прошивать модули автомобиля при наличии соответствующих программ.

Где купить:
1. Можно поспрашивать на авторынках и в автомагазинах, а также в магазинах радиодеталей.
2. Можно заказать через интернет-магазины. Например: ebay.ruПрограммы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2
3. Ну и никто еще не отменял поискПрограммы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2

Программы для диагностики и конфигурирования на базе elm327 (часть 2) (с. 2) – ford focus 2

0.1.1 – 28.02.2021

– чтение информации по протоколу EOBD

– чтение информации из модулей GEM и HEC

– чтение и запись конфигурации в модулях GEM и HEC

– чтение и запись VIN в модулях GEM и HEC

– чтение и расшифровка DTC по всем модулям

– чтение и изменение пробега (только на увеличение), единиц измерения общего пробега

– перезагрузка всех модулей

0.1.1.5 – 09.03.2021
– расширена база DTC, добавлены ангилийские оригинальные варианты. База теперь хранится в отдельном файле (уж извините, это я сделал для своего удобства – компилирование проекта, в котором загружается массив около 25000 строк, занимает на нетбуке минут 20)
– добавлена работа с блоком BCM – прописывание DDS
– чтобы было “по феншую” Программы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2 убрана синяя полоса загрузки из середины окна
– исправлен алгоритм работы с многострочными конфигурациями блока GEM (страница 1)
– больше не выводятся многочисленные собщения об ошибках, если нажать кнопку “Прочитать” на вкладке “Информация”, а связи с модулем нет. В соответствующие полях просто пишется “N/A”

0.1.1.6 – 20.03.2021
– добавлена возможность выбора скорости порта
– добавлена работа с блоком BCM (ABS/ESP)
– добавлена работа с блоком EATC (климат-контроль)
– уточнения в именованиях параметров HEC
– добавлена страница 2 параметров HEC. Старые файлы резервных копий конфигурации HEC не поддерживаются. Для того, чтобы иметь возможность их загрузить, необходимо удалить в файле вторую строку, чтобы осталась всего одна (первая). Полученный файл можно будет загрузить, как конфигурацию HEC, страница 1

0.1.1.7 – 04.05.2021
– добавлены процедуры калибровки датчиков IVD/ESP (модуль BCM)
– добавлена работа с блоком RCM (модуль подушек и ремней)
– добавлена возможность записи VIN в блоки AHCM (ППП) и HCM (управление фарами)
– добавлена работа с блоками DDM и PDM (передние дверные модули)
– добавлена работа с блоком PAM (парковочный модуль)
– исправлена ошибка, возникающая при переключении адаптера с высокой шины на среднюю, когда шина начинала глючить (выключалась магнитола, сбрасывался климат, исчезала температура с приборки и т.п.)
– for our dear english-speaking friends – english interface Программы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 153) - Ford Focus 2

0.1.1.8 – 18.06.2021
– добавлена работа с блоком HCM, в т.ч. процедура калибровки автокорректора
– добавлено отображение напряжения АКБ в цикле EOBD
– исправлена ошибка, возникающая в случае, если в настройках ELM уже выключено эхо
– в конфигурации GEM при установке пераметра “Автоблокирование ЦЗ на скорости” автоматически устанавливается параметр “Возможность включения автоблокирования пользователем”
– добавлена возможность ведения логов шины во время работы
– вместо DllPack теперь используется более “юзер-френдли” RuntimePack

0.1.1.8b – 13.07.2021
– исправлена ошибка с записью конфигурации и перезагрузкой HCM
– исправлен алгоритм считывания парт- и серийных номеров модулей
– добавлена возможность посылать произвольные команды в модули
– добавлено считывание уровня ROM в модуле HEC

0.1.1.8c – 02.09.2021
– исправлена ошибка, в результате которой в диалоге сохранения конфигураций при нажатии кнопки “Отмена” все равно происходило сохранение
– добавлена обработка ситуации, когда калибровка автокорректора завершилась с ошибками
– исправлена ошибка, возникающая при подключении, если в настройках ELM включено добавление в ответе к символу 0x0D символа 0x0A
– лог теперь ведется по-человечески, сверху вниз

0.1.2.1b – 14.09.2021
– вместо команды AT SP используется AT TP, что теоретически должно продлить срок службы EEPROM адаптера
– добавлена возможность изменения скорости ELM327, до максимально возможной 500000 bps, с предварительным тестирование возможной скорости
– добавлена возможность записи лога в файл
– добавлена возможность прошивки рестайлингового модуля HEC на версию ROM 509 (большой и маленький экран)

0.2.2b – 26.11.2021
– добавлена возможность считывания, изменения и сохранения центральной конфигурации платформы CD34x (Ford Mondeo IV/S-Max/Galaxy) (только на русском языке)
– добавлена возможность считывания и расшифровки кодов DTC модулей платформы CD34x
– добавлена возможность считывания информации с модулей платформы CD34x
– добавлена возможность раздельного включения/отключения звуковых сигналов рестайлинговой приборки (в т. ч. “звук снежинки”)
– добавлена возможность мониторинга CAN-шины с записью лога
– на вкладке Информация для модуля HEC, платформа C1 добавлено поле “Количество ключей”
– в прошивке 509 исправлено отображение буквы “ч” в сообщениях RDS (прошивки предоставлены quickie, за что ему огромное спасибо)
– исправлена ошибка, в результате которой при подключении могла возникать ошибка ответа на запрос “AT L0”
– исправлена ошибка, возникающая при работе с модулем BCM на Ford Kuga (спасибо Nikitoz78 за тестирование)
– исправлена работа с модулем HCM (платформа C1)
– кнопка “Настроить ELM327 для работы с MS-CAN” перенесена в начальное окно (рядом с настройками скорости ELM)
– изменилась организация расположения файлов – теперь рядом с ELMConfig.exe расположена папка data, в которой находятся все необходимые для работы программы файлы

0.2.3 – 01.12.2021
– исправлена ошибка, приводящая к невозможности загрузки конфигурации HEC, страница 3 из резервной копии в режиме offline
– добавлена возможность использования адаптеров ELM327, у которых на 7 ножку контроллера приходит высокий сигнал (т.е. по умолчанию в ответе к каждому символу [CR] добавляется [LF])
– исправлена ошибка, возникающая при работе с центральной конфигурацией на платформе CD34x
– добавлна функция сохранения параметров последнего подключения и последнего выбранного языка

0.2.4 – 17.01.2021
– добавлена возможность сброса KAM для PCM 1.4/1.6/1.8/2.0 (платформа C1)
– добавлена возможность считывания информации о модуле топливного отопителя (платформа C1)
– добавлена возможность разблокировки топливного отпителя после удара (DTC C1943) (платформа C1)
– добавлена возможность чтения и записи VIN в модуле ACU (платформа C1)
– страницы модулей PCM и TCM переведены на английский язык
– переделан функционал обработки центральной конфигурации платформы CD34x, в т.ч. исправлена ошибка, в результате которой при записи или сохранении могла исказиться считанная конфигурация
– исправлена ошибка, в результате которой невозможно было выполнить тест скорости порта ELM327
– исправлена ошибка, в результате которой было невозможно выполнить любые операции по настройке порта ELM327, если в списке портов был выбран первый пункт
– исправлена ошибка, в результате которой не разблокировались мышь и клавиатура после операций программирования приборной панели (платформа C1)

0.2.5 – 06.03.2021
– добавлена работа с блоком SRM (платформа С1) – чтение и сброс ошибок, чтение информации, чтение и запись VIN и конфигурации, изменение Bluetooth-имени
– добавлена воможность ручного выбора типа BCM при чтении/записи центральной конфигурации (платформа CD34x)
– при отправке многострочных посылок добавлена повторная отправка блока в случае отсутствие ответа об успешном приеме блока, что должно существенно уменьшить количество сбоев
– работа с центральной конфигурацией вынесена в отдельное окно. Чтение и запись осуществляется из вкладки “процедуры” модуля BCM (платформа CD34x)
– english interface for working with central configuration (CD34x platform)
– исправлена ошибка, в результате которой выдавалось сообщение об ошибке при записи конфигурации RCM (платформа C1)
– исправлена ошибка, в результате которой при работе с 3 страницей конфигурацией HEC в любом случае возникала ошибка EEPROM.

0.2.6 – 24.04.2021
– исправлена ошибка, возникающая при попытке записи лога в файл при установленной английской локали Windows
– в список для выбора вручную типа BCM для работы с центральной конфигурацией платформы CD34x добавлен 7G9T (спасибо nokka за информацию)
– добавлена возможность чтения и записи копии центральной конфигурации в приборном щитке (платформа CD34x)
– добавлена поддержка адаптера ELS27 (команды, автоматическое переключение шин, скорости порта STN1170 1Mbps и 2Mbps)

0.2.7a – 23.05.2021
– добавлена возможность использования драйвера FTDI D2XX (более быстрая работа с адаптерами ELS27 и ELM327 c USB-UART мостом FTDI)
– добавлена возможность просмотра и изменения VID-блока (конфигурации PCM) (платформа С1)
– добавлена возможность перепрограммирования модуля PCM модели Visteon ESU-411/418 (в т.ч. с заменой VID-блока), с использованием как стандартных bin-файлов размером 2Mb, так и файлов IDS (платформа С1)
– исправлена ошибка, возникающая при попытке записи конфигурации/VIN модуля SRM (платформа C1)

0.2.7b – 25.05.2021
– улучшена процедура чтения PCM – при ошибке чтения блока он теперь запрашивается повторно
– исправлена ошибка, когда при смене размера блока для чтения PCM фактически размер не менялся

Код ошибки:  Горит лампочка неисправности диагностики двигателя. - Двигатель и системы XP - Ситроен Клуб

0.2.8 – 07.06.2021
– добавлена возможность работы с модулями PCM модели Siemens SIM28/29 и Visteon ESU-131 (огромное спасибо maestr086 за участие в тестировании) (платформа С1)
– добавлена возможность автоматического подбора скорости соединения с адаптером при подключении
– в конфигурации PCM (VID блок) добавлен генератор 150А (платформа C1)
– улучшена процедура работы с многострочными посылками – учитывается минимальная задержка между фреймами
– теперь в случае записи лога в файл к строке посылки добавляются временные метки
– исправлена ошибка, когда модуль HEC не реагировал на команду перезагрузки в случае зависания при работе с 3 страницей конфигурации (платформа C1)
– исправлена ошибка расчета передадочного числа главной предачи в блоке VID (платформа C1)
– исправлена ошибка, препятствующая чтению центральной конфигурации из модуля BCM (платформа CD34x)
– исправлена ошибка, когда после настройки адаптера для работы с MS-CAN и попытки открытия порта программа выдавала ошибку и закрывалась

0.2.8b – 08.06.2021
– добавлены размеры блоков 32 и 16 для чтения PCM (платформа C1)
– исправлена ошибка, в результате которой не работало автоопределение скорости подключения при использования драйвера FTDI D2XX

0.2.8c – 08.06.2021
– исправлена ошибка расчета контрольной суммы VID-блока в модулях SIM28/29 (платформа C1)

0.2.9 – 15.07.2021
– добавлена возможность чтения/записи прошивки в модулях PCM Siemens Continental SID202/206 (спасибо oscarboiro за тестирование) (платформа C307)
– добавлена возможность выбора размера блока при записи прошивки в PCM (платформа C307)
– добавлена возможность выбора размера блока при перепрограммировании модуля HEC (платформа C307)
– добавлена возможность выбора размера блока при чтении прошивки из модулей SIM28/29 (платформа C307)
– добавлены параметры модели автомобиля и типа кузова в конфигурации PCM (платформа C307)
– добавлена расшифровка ошибок при работе с модулями
– добавлена защита от неправильной установки скорости адаптера – список доступных скоростей заполняется по результатам теста
– значительно ускорен функционал считывания данных из модулей, в т.ч. чтение прошивки из PCM
– исправлена ошибка, в результате которой невозможно было записать PCM ESU-131, если прошивка уже стерта (платформа C307)
– исправлена ошибка, в результате которой при чтении номера прошивки PCM программа выдавала ошибку и закрывалась (платформа C307)
– исправлена ошибка, в результате которой невозможно было сохранить центральную конфигурацию в файл и записать в модули (платформа CD34x)

0.2.10 – 13.08.2021
– добавлен функционал для работы с модулем KVM (платформа C307)
– добавлен функционал для работы с модулем ACU (платформа C307)
– добавлена возможность получения заводской конфигурации (As-Built) для поддерживаемых модулей (для работы нужен доступ в Интернет)
– добавлена возможность автоматического выбора максимально доступной скорости работы адаптера. После перезагрузки адаптера скорость возвращается к исходному значению, т.е, например, можно в качестве постоянной оставить 38400 для совместимости с другими программами, а на время работы с ELMConfig автоматически будет выбираться 500000 или 2000000
– уточнение параметра модели автомобиля в конфигурации PCM (Kuga 4WD/2WD) (платформа C307)
– исправлена ошибка, в результате которой при изменении 3 страницы конфигурации HEC в сервисном меню приборной панели появлялась надпись FAIL вместо версии EEPROM (ошибка контрольной суммы EEPROM)

0.2.10b – 09.09.2021
– значительно ускорена процедура подбора скорости адаптера, если выбрана скорость Auto
– в сообщения расшифровки кодов DTC добавлена расшифровка статуса DTC
– добавлена возможность выбора одного из нескольких устройств при использовании драйвера D2XX, а также запоминание последнего выбранного устройства
– новая иконка приложения (спасибо soroton)
– обновлен RuntimePack, версия 13.7.1
– исправлена ошибка, из-за которой было невозможно использовать STN-адпптеры, отличные от STN1170
– исправлена ошибка совместимости с предыдущими версиями (ошибка “‘Text’ property is read-only” при запуске программы)

0.2.10c – 09.09.2021
– исправлена ошибка, связанная с выбором одного из нескольких устройств при использовании драйвера D2XX

0.2.11 – 17.10.2021
– добавлена возможность чтения/записи прошивки в модулях PCM Bosch EDC16C34 (двигатели DV6/T 1.6 TDCi, чтение осуществляется только из области калибровок)
– добавлена возможность чтения/записи VID-блока в модулях PCM Bosch EDC16C34
– добавлена возможность чтения/записи корректировочных коэффициентов топливных форсунок в модулях PCM Bosch EDC16C34
– добавлена возможность чтения/записи прошивки в модулях PCM Bosch ME9.0 (двигатели 2.5T 225 Ford Focus ST, чтение осуществляется только из области калибровок) и записи прошивки в модулях PCM Bosch ME9.0 (двигатели 2.5T 200 Ford Kuga)
– добавлена возможность чтения/записи VID-блока в модулях PCM Bosch ME9.0
– добавлена возможность выполнения сброса данных конфигурации (“инициализация”) модуля BCM (платформа C307)
– добавлена возможность создания BIN-файлов из загруженных файлов прошивок PHF (полученные файлы подходят для работы только с OBD-загрузчиками)
– изменена концепция перепрограммирования блоков PCM – теперь прошивка пишется в любом случае с пустым VID-блоком, который может быть записан впоследствии отдельно
– добавлена процедура сброса ошибок после перепрограммирования и перезагрузки модулей HEC и PCM
– значительно ускорен процесс работы в случае использования адаптеров на чипах STN11xx (чтение прошивки PCM теперь происходит в 3-4 раза быстрее, при выборе размера блока 103). В случае ELM327 все осталось без изменений, это обусловлено ошибкой в микропрограмме самого адаптера
– термин “Star12” заменен на “Quizzer” как более правильный
– добавлена возможность самостоятельно выбирать один из двух возможных типов прошивок Quizzer при перепрограммирвоании блоков ESU-131 (платформа C307)
– добавлены типы автомобилей “Ford Fiesta” и “Ford Fusion” в конфигурации модуля SRM (платформа C307)
– добавлена возможность удаления данных ELMConfig из реестра (кнопка на начальном экране, под дисклеймером), для обеспечения возможности запуска более ранних версий программы
– исправлена ошибка, возникающая при выполнении теста скорости адаптера, если начальная скорость установлена на 9600bps

0.2.11b – 18.10.2021
– добавлена возможность запрашивать данные As-Built для произвольного VIN, в т.ч. в Offline-режиме
– исправлена ошибка, возникающая при загрузке файлов PHF

0.2.11c – 20.10.2021
– исправлена ошибка определения PHF/BIN-файлов ESU-131

0.2.12b
– добавлено предупреждение о переключении шин HS/MS-CAN для адаптера ELM327
– изменена процедура перепрограммирования блоков PCM – теперь VID-блок по желанию вставляется в прошивку перед перепрограммированием
– добавлена возможность сохранения VID-блока в составе BIN-файла прошивки
– добавлена возможность прошивки рестайлингового щитка приборов на уровни ROM 230, 303, 403, 508, 512 (маленький экран) и 233, 303, 403, 508 (большой экран)
– добавлена возможность конфигурации модулей SRM (bluetooth) CS7T-14D212-A* (от FF3 и новых FM4), установленных на FF2
– добавлена возможность загрузки в программу файлов прошивок PCM в формате HEX (распакованный PHF)
– исправлена ошибка, в результате которой не работал Scanner Mode
– исправлена ошибка определения модулей PCM Bosch EDC16C34 ECOII

0.2.13
– добавлена возможность настраивать интервал обновления показаний мгновенного расхода топлива на рестайлинговых щитках приборов – Страница 3 конфигурации HEC. Старые файлы резервной копии этой конфигурации больше не поддерживаются
– добавлена возможность прошивки рестайлингового щитка приборов на уровень ROM 509, 512 (маленький экран) и 509 (большой экран) с использованием прошивок от quickie (o-b-d.ru) c действительно реальным отображением температуры двигателя
– исправлена ошибка, возникающая в режиме сканера при автоматическом выборе скорости, при условии, что в адаптере прописана не максимально возможная скорость (спасибо ittrium)
– исправлена ошибка, приводящая к невозможности загрузки данных из As-Built на некоторых компьютерах
– исправлена ошибка отображения начальной версии ROM щитка приборов
– исправлена ошибка обработки ответа на команду записи VIN в модуль KVM

x

Способы решения проблемы своими силами

Если вы уверены в том, что версия программного обеспечения стоит рабочая, в частности, речь идет о прошивке 1.5 и выше, то решить проблему можно своими силами. Убедитесь в том, что в устройстве есть все 6 протоколов из 6. Подключение к управляющему модулю авто возможно при использовании строк инициализации, это позволит девайсу подстроиться под команды ЭБУ. В данном случае имеются в виду строки инициализации к программам для проверки Хоб Драйв и Torque.

Чтобы решить проблему подключения, необходимо действовать следующим образом:

  1. Для начала нужно подсоединить гаджет к соответствующему разъему, который расположен в автомобиле. Обычно на этом этапе у автовладельцев не возникает проблем с установкой, но в зависимости от конструктивных особенностей транспортного средства, возможно, придется использовать переходник. Как правило, данный разъем располагается под рулевым колесом в салоне машины, в бардачке, за или под ним, иногда штекер монтируется в районе прикуривателя. Более подробно о расположении диагностического разъема вы можете узнать из сервисной документации.
  2. После этого следует запустить мотор авто. Сделав это, вы увидите, определяет ли бортовой компьютер подключенный адаптер или нет. Важно именно завести двигатель, а не включить зажигание.
  3. Следующим этапом будет синхронизация работы устройства со смартфоном, причем последний должен работать на операционной системе Android. Для синхронизации оба гаджета подключаются по беспроводному соединению Bluetooth. Для этого необходимо зайти в настройки Bluetooth на телефоне, активировать опцию, а затем произвести поиск всех устройств, находящихся в сети. После того, как телефон выявит устройство, к нему надо будет подключиться, причем для подключения должен использоваться код. Комбинация может быть разной, но, как правило, это цифры 0000, 1111, 1234, 6789.
  4. Если гаджет успешно соединится со смартфоном, то нужно запустить программное обеспечение для проверки. Само ПО необходимо настроить, учитывая параметры работоспособности транспортного средства. Для настройки воспользуйтесь рекомендациями, приведенными в инструкции.
  5. В том случае, если все шаги были выполнены верно, то программное обеспечение должно начать проверку. С помощью утилиты вам будет предоставлена все важные данные о работоспособности двигателя, основных систем, а также контроллеров и датчиков. Если же произошло такое, что синхронизировать девайсы не получилось, то выход также есть — нужно попытаться добавить необходимые строки инициализации.
    Необходимо учитывать, что эти строки являются индивидуальными для всех моделей автомобилей и их необходимо вносить в память вручную. Эти данные представлены ниже, если каких-то строк нет, то их без проблем можно найти в сети. Главное, чтобы строки инициализации точно соответствовали вашей модели автомобиля, иначе синхронизировать устройства не удастся.
Оцените статью
OBD
Добавить комментарий

Adblock
detector
