Не подключается диагностика ваз 2107

Основные функции эбу для ваз 2107

Любой бортовой компьютер, установленный на ВАЗ 2107, должен выполнять следующие функции:

1. Определять текущую скорость движения автомобиля.
2. Выявлять среднюю скорость езды на протяжении выбранного отрезка пути и за всю поездку.
3. Устанавливать расход горючего.
4. Контролировать время работы мотора.
5. Считать пройденный километраж.
6. Выполнять расчёт времени прибытия в пункт назначения.
7. При сбое в системах авто незамедлительно сигнализировать о проблеме водителю.

Любой ЭБУ имеет экран и индикаторы, которые вставляются в центральную консоль в салоне автомобиля. На экране водитель видит отображение текущих показателей работы машины и может контролировать те или иные компоненты.

Бортовой компьютер на ВАЗ 2107 располагается сразу за панелью приборов, подсоединяясь к датчикам автомобиля. Экран или индикаторы выводятся непосредственно на приборную панель для удобства водителя.

Что такое ошибка эбу

Как говорилось выше, современные блоки управления определяют самые разные ошибки: от отсутствия напряжения в сети до выхода из строя того или иного механизма.

При этом сигнал о неисправности подаётся водителю в зашифрованном виде. Все данные об ошибке сразу же поступают в память ЭБУ и хранятся там вплоть до удаления через сканер в СТО. Важно, что действующие ошибки невозможно удалить до тех пор, пока не будет устранена причина их появления.

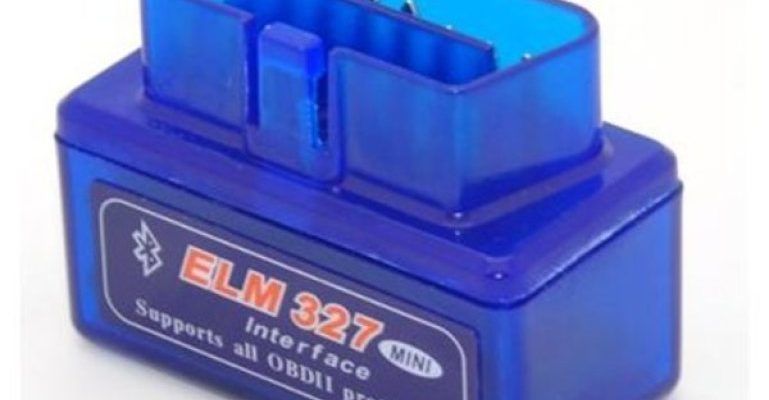

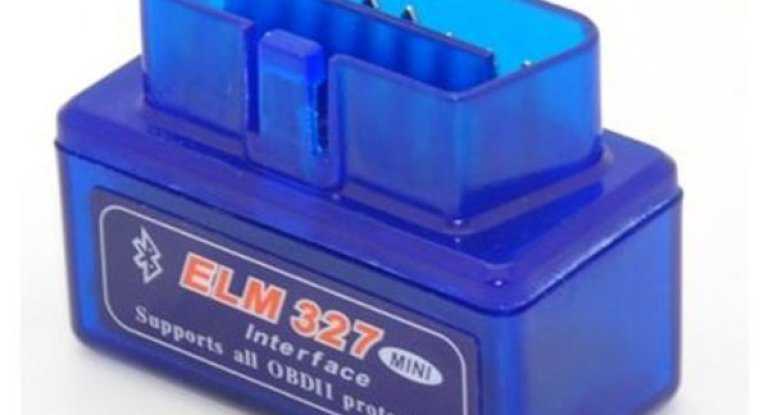

Elm327 не подключается к эбу

Бортовой компьютер ваз 2107

Бортовым компьютером называется «умное» цифровое устройство, которое производит определённые операции по вычислению, получая данные от различных датчиков. То есть «бортовик» — это прибор, который собирает всю необходимую информацию о «самочувствии» систем автомобиля и преобразует её в понятные водителю знаки.

Сегодня на автомобили всех типов устанавливаются два вида бортовых компьютеров:

Видео «как пользоваться устройством elm327»

В ролике ниже представлена подробная инструкция на тему правильной эксплуатации девайса ELM327 (автор видео — канал Pro Polo).

Видео «обзор и тестирование диагностического гаджета elm327»

Электронными приспособлениями и механизмами сегодня уже никого не удивишь. Даже старый добрый ВАЗ 2107 в наше время невозможно представить без бортового компьютера. Зачем нужен этот прибор в конструкции «семёрки», какую роль он выполняет и почему водители привыкли полагаться на его показатели — поговорим подробнее.

Где находится

Диагностический разъём на ВАЗ 2107 располагается в максимально удобном для работы месте — под бардачком в салоне под панелью приборов. Таким образом, нет необходимости разбирать механизмы подкапотного пространства, чтобы подключить сканер к ЭБУ.

Где находится диагностический разъем

Рассматриваемый тип устройства, который еще также называется диагностической колодкой, в конструкции семерки и других автомобилей служит для того, чтобы произвести проверку состояния ТС на наличие ошибок и неполадок. После такой манипуляции можно принимать решение о необходимости ремонта или замены деталей и механизмов.

Диагностический разъём

ЭБУ на «семёрке», как и на других авто, оснащено и диагностическим разъёмом. Сегодня все разъёмы производятся по единому стандарту OBD2. То есть «бортовик» можно проверить на предмет ошибок и неполадок при помощи обычного сканера с типовым шнуром.

Для чего служит

Диагностический разъём OBD2 оснащён определённым количеством контактов, каждый из которых выполняет свою функцию. Подключив сканер к разъёму ЭБУ, можно с высокой точностью провести сразу несколько режимов диагностирования:

• просмотреть и расшифровать коды ошибок;
• изучить характеристику работы каждой системы;
• почистить «ненужную» информацию в ЭБУ;
• проанализировать работу датчиков авто;
• подключиться к механизмам исполнения и выяснить их оставшийся ресурс;
• просмотреть показатели систем и сохранённые данные о предыдущих ошибках.

Как проводится диагностика

Чтобы произвести диагностику без специального оборудования, понадобится выполнить такие манипуляции:

1. Соединить контакт «B» с массой «A».
2. Включить зажигание в положение запуска мотора, но при этом двигатель не запускать.
3. После этого сигнальная лампа «Check Engine» покажет код 12. Считать его можно следующим образом: сначала коротко мигает один раз лампа, и после непродолжительной паузы, повторяется двойное мигание на протяжении 2 секунд. Этот код считывается, как «1» и «2», что получается «12».
4. Код «12» обозначает, что программы работают исправно.
5. После проверки исправности работы программы будут высвечиваться ошибки (при их наличии). Считывать ошибки нужно по аналогичному принципу проверки.

Теперь, когда известно назначение колодки для выявления ошибок, каждый сможет самостоятельно провести диагностические процедуры без необходимости посещения специалиста. После того, как будут указаны ошибки, нужно расшифровать их, и приступать к проверке исправности тех или иных узлов автомобиля.

Для проведения более точных действий, понадобится купить специальный провод, и с его помощью соединиться с компьютером. Специальная программа отобразит все имеющиеся ошибки и сбои, с которыми нужно бороться уже физически.

Какой эбу стоит на ваз 2107

Изначально ВАЗ 2107 не комплектовался бортовыми устройствами, поэтому водители были лишены возможности получения оперативных данных о состоянии систем машины. Однако более поздние версии «семёрки» с инжекторным двигателем уже располагают к установке этого прибора.

Заводские модели ВАЗ 2107 (инжектор) не оснащались ЭБУ, но имели специальное посадочное гнездо для устройства и возможности для подключения.

Инжекторная модель «семёрки» обладает множеством самых разных электронных компонентов. Любой водитель знает, что рано или поздно один из этих компонентов может начать работать неправильно или выйти из строя. При этом самостоятельная диагностика поломки в подобных случаях весьма затруднена — опять-таки из-за сложности электронных систем ВАЗ 2107.

Таким образом, на ВАЗ 2107 можно установить любой типовой бортовой компьютер, который подходит по дизайну и разъёмам:

• «Орион БК-07»;
• «Штат Х-23М»;
• «Престиж V55–01»;
• UniComp — 400L;
• Multitronics VG 1031 UPL и другие разновидности.

Ошибки, выдаваемые эбу

Электронный бортовой компьютер — сложный и одновременно очень чувствительный прибор. Он считается своего рода «мозгом» в конструкции любого автомобиля, так как отвечает за все происходящие в системах процессы. Поэтому очень важно периодически диагностировать «самочувствие» своего «бортовика», чтобы все выдаваемые им ошибки не оставлять без внимания.

Причины, по которым адаптер отказывается подключаться к эбу авто

Диагностирующие устройства ELM327 оснащаются функцией Bluetooth, с помощью которой возможно взаимодействие девайса с системой по двум протоколам из шести. То есть для подключения к ЭБУ автовладельцу необязательно использовать провод, поскольку можно обеспечить беспроводное соединение.

Зачастую автовладельцы сталкиваются с проблемой невозможности подключения устройства с управляющим модулем, почему такое случается:

1. Вы приобрели некачественный адаптер. В данном случае речь идет не о прошивке, а именно о неработоспособности аппаратной начинки, это свойственно для бракованных девайсов. Если плата вышла из строя или изначально является нерабочей, то проверить работоспособность мотора будет невозможно. Соответственно, как и подключиться к блоку управления.
2. Поврежденный или бракованный кабель, не позволяющий обеспечить связь устройства. Необходимо произвести диагностику провода на предмет выявления повреждений.
3. Еще одна причина, по которой соединение может отсутствовать, заключается в плохой прошивке. Если версия программного обеспечения слишком старая, то синхронизировать работу девайса с авто будет невозможно (автор видео — канал КОЛХОЗ).

Прошивка эбу

Прошивка электронного блока управления — это возможность расширить возможности своего «бортовика» и сделать его работу более оперативной. Надо сказать, что первые варианта программ для прошивки (или чип-тюнинга) ВАЗ 2107 появились ещё в 2008 году.

Большинству владельцев «семёрок» программный чип-тюнинг просто необходим, так как эта операция позволяет:

• улучшить показатели работы машины по всем параметрам;
• оптимизировать функции работы ЭБУ;
• сократить расход топлива;
• продлить ресурс двигателя.

Прошивку ЭБУ необходимо выполнять исключительно в сервисном центре и после полного технического осмотра мотора специалистами. Для этой процедуры предусмотрено специальное сервисное оборудование. Самостоятельную прошивку можно выполнять только при наличии опыта и современных приборов.

Прямоугольная 12-ти контактная колодка

Такие типы устройств устанавливались на все инжекторные автомобили, которые выпускались до 2002 года. Разберемся с обозначением контактов:

1. A — масса.
2. B — диагностическая линия двигателя.
3. C — AIR.
4. D — лампа самостоятельной проверки или потенциометр.
5. H — питание 12В.
6. G — управление бензонасосом.
7. J — гнездо для проверки состояния подушек безопасности.
8. M — линия проверки двигателя и ABS.

Распиновка контактов диагностического разъема ваз 2107

Что такое и зачем нужна колодка для диагностики в конструкции семерки, известно, поэтому при необходимости воспользоваться ею, может понадобиться информация о распиновке. Распиновкой называется обозначение и расшифровка каждого контакта. В конструкции семерки используется 2 типа разъемов — 12-контактные прямоугольные и 16-контактные трапециевидные.

Рассмотрим, что собой представляет распиновка каждого типа диагностических колодок.

Расшифровка кодов ошибок

ЭБУ ВАЗ 2107 может выявить несколько сотен самых разнообразных ошибок. Водителю необязательно знать расшифровки каждой из них, достаточно иметь под рукой справочник или гаджет, подключённый к интернету.

Способы решения проблемы своими силами

Если вы уверены в том, что версия программного обеспечения стоит рабочая, в частности, речь идет о прошивке 1.5 и выше, то решить проблему можно своими силами. Убедитесь в том, что в устройстве есть все 6 протоколов из 6. Подключение к управляющему модулю авто возможно при использовании строк инициализации, это позволит девайсу подстроиться под команды ЭБУ. В данном случае имеются в виду строки инициализации к программам для проверки Хоб Драйв и Torque.

Чтобы решить проблему подключения, необходимо действовать следующим образом:

1. Для начала нужно подсоединить гаджет к соответствующему разъему, который расположен в автомобиле. Обычно на этом этапе у автовладельцев не возникает проблем с установкой, но в зависимости от конструктивных особенностей транспортного средства, возможно, придется использовать переходник. Как правило, данный разъем располагается под рулевым колесом в салоне машины, в бардачке, за или под ним, иногда штекер монтируется в районе прикуривателя. Более подробно о расположении диагностического разъема вы можете узнать из сервисной документации.
2. После этого следует запустить мотор авто. Сделав это, вы увидите, определяет ли бортовой компьютер подключенный адаптер или нет. Важно именно завести двигатель, а не включить зажигание.
3. Следующим этапом будет синхронизация работы устройства со смартфоном, причем последний должен работать на операционной системе Android. Для синхронизации оба гаджета подключаются по беспроводному соединению Bluetooth. Для этого необходимо зайти в настройки Bluetooth на телефоне, активировать опцию, а затем произвести поиск всех устройств, находящихся в сети. После того, как телефон выявит устройство, к нему надо будет подключиться, причем для подключения должен использоваться код. Комбинация может быть разной, но, как правило, это цифры 0000, 1111, 1234, 6789.
4. Если гаджет успешно соединится со смартфоном, то нужно запустить программное обеспечение для проверки. Само ПО необходимо настроить, учитывая параметры работоспособности транспортного средства. Для настройки воспользуйтесь рекомендациями, приведенными в инструкции.
5. В том случае, если все шаги были выполнены верно, то программное обеспечение должно начать проверку. С помощью утилиты вам будет предоставлена все важные данные о работоспособности двигателя, основных систем, а также контроллеров и датчиков. Если же произошло такое, что синхронизировать девайсы не получилось, то выход также есть — нужно попытаться добавить необходимые строки инициализации.
   Необходимо учитывать, что эти строки являются индивидуальными для всех моделей автомобилей и их необходимо вносить в память вручную. Эти данные представлены ниже, если каких-то строк нет, то их без проблем можно найти в сети. Главное, чтобы строки инициализации точно соответствовали вашей модели автомобиля, иначе синхронизировать устройства не удастся.

Таблица: перечень кодов ошибок ваз 2107 и их расшифровка

Руководствуясь этой таблицей, можно точно определить причину сигнала об ошибке. Важно, что бортовой компьютер крайне редко ошибается, поэтому можно смело полагаться на полученные коды.

Трапециевидная 16-ти контактная колодка

После 2002 года отечественные автомобили начали оснащаться колодками в форме трапеции, на которых увеличилось количество контактов с 12 до 16. Рассмотрим назначения основных шин:

• 2 — плюсовой контакт.
• 4 — заземление кузова.
• 5 — сигнальное заземление.
• 10 — минусовой контакт.
• 15 — линия диагностики.
• 16 — питание от аккумулятора 12В.

Когда известно, как выглядит распиновка диагностического разъема, не составит труда выполнить диагностику автомобиля самостоятельно. Ниже приведена схема устройства колодок с 12 и 16 контактами, а также штекером, с обозначением основных контактов.

Фотогалерея «строки инициализации»

1. Данные для инициализации с ЭБУ

https://www.youtube.com/watch?v=MwVfsGSOZVs

2. Данные для иницилазиации с ЭБУ
