Как подключить ELM327 к автомагнитоле Wanqi AllWinner T3

Как подключить ELM327 к автомагнитоле Wanqi AllWinner T3 ОБД2

Что это и особенности

Диагностический разъем Лада Приора выполняет соединение между управляющим компьютером авто с особым диагностическим адаптером или сканером. В каждом авто производители стараются создать свой разъем, но функции остаются неизменными:

  • просмотр и изучение кодов;
  • выяснение рабочих характеристик системы управления;
  • чистка диагностических результатов;
  • анализ датчиков с показателем кислорода;
  • запросы на результат диагностирования во время движения автомобиля;
  • управление исполнительными механизмами;
  • просмотр показателей управления, которые были сохранены при неисправности кодов.

Повторимся, для выполнения диагностической процедуры в автомобиле Лада Калина вам понадобится набор следующих средств:

  • ноутбук или иное сканирующее устройство;
  • адаптер (в качестве модной сегодня альтернативы владельцы используют «Bluetooth» — соединение);
  • диагностирующий программный продукт.

Теперь можно отыскать диагностический разъем автомобиля. В Лада Калина его расположение в весьма подходящем месте, поблизости к рычагу трансмиссии. Сама розетка закрыта крышкой из пластика, у которой присутствуют защелки. Во втором поколении Калина имеет диагностический разъем, которого расположение со своей крышкой, то есть сразу подсоединился и сканируешь.

Найдя разъем диагностики, соединяем его с адаптером. Эту манипуляцию осуществляем на выключенном зажигании. Когда владелец Лада Калина применяет проводной адаптер, то второй его край, оснащенный «USB» — разъемом, подключаем к соответствующему гнезду в ноутбуке.

При самостоятельной диагностике владельцу Лада Калина следует знать, что присутствуют стандартные пределы параметров и показателей, считываемых с электронных систем авто. На регламентные значения рекомендуем ориентироваться, дабы заиметь понимание в корректности функционирования узлов, подвергаемых процессу диагностики.

Во время сканирующей процедуры мотор должен находиться в режиме холостого хода. Теперь каждый из полученных параметров сравниваем с заявленными характеристиками, подразумевающими штатное функционирование систем автомобиля. Если наблюдаются расхождения со стандартными значениями более чем на 20%, то все узлы или компоненты, которые сигнализируют о таких сбоях, подлежат ремонту, а при его невозможности, замене.

При обнаружении блоком управления ошибки на приборной панели засвечивается символ «check engine». Такое явление должно заставить владельца выполнить диагностирующее действие. Каждой ошибке свойственен собственный код, расшифровку которого возможно отыскать на специализированном сайте в сети. Сам софт обладает соответствующим разделом, где данные ошибки можно просматривать.

Elm327 ios wifi super

ELM327 Wi-fi iPhone/iPad

iPhone/iPadДжейлбрейк: НетОписание проблемы:Соединяем ELM327 Wi-Fi с Apple, для диагностики машины.Выбираем софт.

Предпринимались действия:Был куплен ELM327 Wi-FiЕсть iPad2 iOS6, no JB.

1. Есть бесплатная программа iOBD2. Лично у меня соединить не получилось. Пробовал разные настройки порта, IP адреса. Соединение не проходит. Возможно, данную прогу следует использовать с родным wi-fi obd адаптером.

2.Не выдержал, купил DashCommand, настроил, связь заработала. Параметры машины показываются. Но функционал, явно не соответствует огромной цене:( Параме тров мало, а те что есть, особо не нужны.

Кто, что еще использует в такой связке?на самом ELM327, у кого-либо лампочки горят? У меня нет, задумка?

Сообщение отредактировал Лехин — 05.04.13, 08:11

Да, на андройде все работает.

купил IP5 и все. обломался.

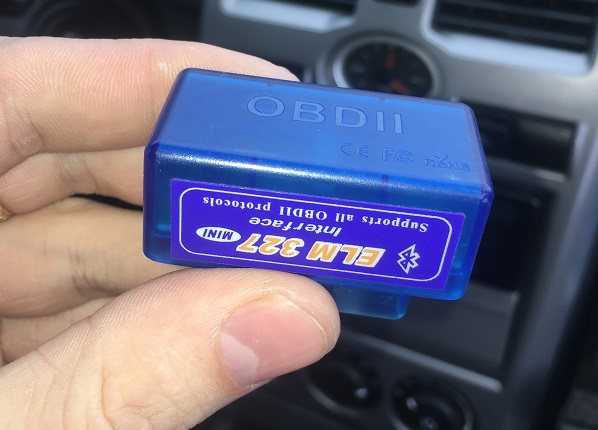

Заказал ELM-327 Bluetooth mini с Китая! Пришла сей диковина началось испытание на моей машине Toyota Carina AT-212 2000г. После двух дней танцев с бубном удалось все это дело сканэктить :yes2:Программу использовал HobDrive! Загорелся Заказал себе WIFi ELM 327 для iphon!

И как я не плясал не что не выходит скачал DashCmd,IOBD2,Rev, настроил все правильно идет коннект лампочки начинают моргать и сбой чтобы я не делал! Пробовал SkanMaster который шел с устройством тоже самое все видит и не подключается! Кто Разобрался ответьте пожалуйста!

Сообщение отредактировал BikeyDi — 23.06.13, 09:11

Тоже купил себе эту штуку. С ebay за 17 долларов (с доставкой).До сих пор не знаю, как её применить.

Попоробовал почти весь софт, который есть в appstore бесплатный — нифига не работает. Максимум, что удалось снять — напряжение бортовой сети.

Покупать dashcommand за 1,5 тыщщи пока денег лишних нет.

У меня toyota caldina 1999 года (японка, правый руль). Может ещё, конечно, в этом беда. У них, говорят, свои протоколы.

Взял виндовый ноут, накачал кучу софта. Во-первых, ноут не видит беспроводную сеть. Во-вторых, весь софт рассчитан на блютус/usb адаптеры и ищет com-порт, которого нет!

Взял телефон на андройде (galaxy note 1 gen), скачал и torque, и демо dashcmd — а он тоже не видит сеть! )))

Код ошибки:  Ошибки, сообщения борт компьютера Меган 2 (...fault): разъем, диагностика, причины, устранение

Прямо какие-то чудеса. Никогда бы не поверил, что можно сделать только IOS-видимую сеть.Причём, пробовал вбить сеть руками (имя, безопасность, ip-адрес) — нифига.

Следующий этап — взять у кого-нить старый айфон, джейлбрейкнуть его и посмотреть, работает ли вообще dashcmd. Если да — можно будет и купить. Если нет — продать нафиг этот девайс))

Включаюсь в тему. Забрал посылку сегодня, накачал кучу программ. Адаптер увидили вроде две, хотя я с настрйоками не сразу разобрался, наверное проверю все еще раз, но пока скажу о двух: iobd2 и OBDCarDoctor, которые дали хоть какой-то результат.

iobd2. Настроил, подключаю. Програ определеяет адаптер и предлагает что-то для него купить. Сворачиваю прогу, подключаюсь к вифи с инетом, жму “купить” и программа зависает на “ждите”. Причем даже в appsore не написано ничего про внутренние покупки..

OBDCarDoctor. Так же все настроил, начинает соединяться, немного подвисает на одном из пунктов и зацикливается.

На каком-то сайте, где продаются адаптеры нашел список программ:Рекомендуемые программы для iPhone:Dashcommand, платная $49.99iOBD2, бесплатнаяDragFX, бесплатнаяFUZZYCar, платная 4.99$Rev Lite, бесплатная (REV платная 1299 руб)

Покупать первую и последнюю по цене в два раза дороже адаптера совсем не хочется. Автомобиль Audi a4 B5.Заинтересовало еще одна программа: Artemis-obd, никто не пробовал?

Источник

Диагностика двигателя чери амулет

Чери Амулетоснащен бензиновымдвигателемобъемом 1,6 литра и мощностью в 87 л.с. (более поздние модели имеют мощность в 94 л.с.). Сам агрегат обладает достаточно высокой надежностью, хотя и считается достаточно устаревшим.

В представленной модели авто установлены инжекторные силовые агрегаты, 8-клапанные, атмосферные. В целом отличается достаточно простой конструкцией, несмотря на наличие гидротолкателей клапанов.

Срок эксплуатации двигателя Чери Амулет до капитального ремонта может превышать показатель в 300 тысяч км пробега. Зависит это от условий эксплуатации, а также своевременности проведения обслуживания и выполнения мелких ремонтных работ.

К важным моментам обслуживания двигателя можно отнести такие факторы :

  • Своевременная замена масла в силовом агрегате. Обычно проводится каждые 10-12 тысяч км пробега, вместе с заменой масляного фильтра. В случае тяжелых условий эксплуатации замена проводится чаще.
  • Замена ремня ГРМ, других ремней и роликов, отвечающих за их функциональность. Обычно подобный вид работ выполняется каждые 40-60 тысяч км пробега. При необходимости может проводиться раньше установленного срока.
  • Осмотр, диагностика и своевременная замена поврежденных клапанов и поршней. Лучше не откладывать подобные работы при обнаружении неисправностей в двигателе Чери Амулет.
  • Замена прокладок, например, в головке блока цилиндров или клапанной крышке.
  • Проверка и обслуживание датчиков.

Важно понимать, что даже незначительная поломка без своевременного устранения, в скором времени может перерасти в серьезные проблемы.

Среди основных факторов, указывающих на наличие поломки в двигателе Чери Амулет, можно выделить такие :

  • Повышенный расход масла. Чрезмерным считается расход масла от значения максимума к значку ниже минимума быстрее, нежели за 1 тысячу км. Причиной такой проблемы может быть выход из строя маслосъемных колец или маслосъемных колпачков (сальников клапанов).
  • Изменение цвета выхлопа. Исходя из цвета и особенностей дыма, можно выделить несколько возможных поломок. В частности, речь может идти о проблемах с сальниками, направляющими клапанов, маслосъемными кольцами поршневой группы двигателя.
  • Неравномерная работа двигателя Чери Амулет. Причина может скрываться в неравномерном износе цилиндров, нерабочих свечах зажигания или сбоях в ЭБУ.
  • Высокий расход топлива. Может быть связано с проблемами в системе питания инжектора, сбоями в ЭБУ.
  • Снижение мощности двигателя. Обычно проблема связана со снижением компрессии. Вызвано это может естественным износом цилиндров, поршней и колец.
  • Перебои в работе двигателя. В большинстве случаев проблема кроется в сбоях системы зажигания, электронного блока управления.
  • Стуки в силовом агрегате. Свидетельствуют о проблемах в ГБЦ, парах блок-цилиндр, шатун-коленчатый вал, приводе газораспределительного механизма.
  • Жесткая работа двигателя вызывается преждевременной детонацией топливовоздушной смеси, другими неисправностями системы зажигания.

Возможны и другие проявления неполадок двигателя Чери Амулет, однако именно представленные варианты являются наиболее распространенными.

Устранять неполадки необходимо максимально быстро после их обнаружения. Это позволит избежать серьезных проблем в работе двигателя. Вовремя обнаружить проблему дает возможность проведение компьютерной диагностики.

Диагностика своими силами

Различные поломки датчиков и других устройств могут спровоцировать увеличенный расход бензина, некорректную работу мотора, повышенный износ элементов систем авто. Несмотря на наличие ошибок, Ваз Приора будет ездить до тех пор, пока из-за них водителю не придется делать дорогостоящий ремонт.

Как подключить ELM327 к автомагнитоле Wanqi AllWinner T3
Автомобиль ВАЗ Приора

Чтобы автомобилисту не пришлось внезапно столкнуться необходимостью ремонта, на ВАЗ Приора устанавливается специальный контроллер, при помощи которого водитель может произвести диагностику поломок. Это можно сделать как при помощи специального дополнительного оборудования, так и установленного в машине бортового компьютера.

Код ошибки:  Распиновка диагностических разъемов (более 30 шт) Статьи

По факту для проведения диагностики автовладельцу достаточно будет нажать несколько кнопок и считать комбинации неисправностей.

К примеру, у вас нет специального тестера, поэтому мы рассмотрим диагностику транспортного средства на предмет ошибок, используя бортовой компьютер. БК встроен в приборную панель и с его помощью можно считать комбинации неисправностей. Для этого необходимо активировать режим тестирования авто.

Как подключить ELM327 к автомагнитоле Wanqi AllWinner T3
Стрелки на приборной панели перемещаются до максимальных значений при проведении самостоятельной диагностики транспортного средства

  1. Для начала отключите зажигание. После этого зажмите кнопку сброса суточного пробега и включите зажигание. Обратите внимание: кнопка при этом должна быть зажата.
  2. На приборной панели транспортного средства есть жидкокристаллический индикатор, наблюдайте за ним. Когда вы включите зажигание, все значки начнут светиться, а все стрелки (спидометра, тахометра, датчика температуры антифриза, состояния уровня бензина) начнут перемещаться до максимальных значений и обратно. То есть, если все стрелки будут вести себя так, как описано здесь, то это означает, что датчики и индикаторы функционируют корректно.
  3. Теперь вам нужно найти кнопку переключения функций БК — она расположена на подрулевом правом переключателе. Нажав на нее, на экранчике отобразится версия программного обеспечения (от 1.0 и выше).
  4. Еще раз нажмите на эту кнопку. На экранчике начнут появляться комбинации неисправностей. Если необходимо, то здесь же вы можете сбросить данные об ошибках. Чтобы сделать это, нажмите и удерживайте в этом состоянии кнопку сброса километража дневного пробега около трех секунд.

Как подключить ELM327 к автомагнитоле Wanqi AllWinner T3
Появление комбинации неисправности на жидкокристаллическом экранчике при проведении самостоятельной диагностики

Диагностический разъем приоры: где находится и зачем нужен?

Проверка работы системы управления авто проводится с помощью специальных аппаратов. Поэтому для тестирования транспорта нужно найти разъем Приора диагностический и провести подключение техники. Работа занимает минимум времени. Нужно лишь знать правила подключения и использования проверочного прибора.

Для Лады Приора диагностический разъем позволяет провести тест ЭБУ. Подключение проводится за считанные минуты. Располагается коннектор возле бардачка. Добраться до него можно, заглянув под выемку для хранения разных мелочей.

Многие автомобилисты хотят знать, где диагностический разъем Приора находится и как к нему подобраться. Это позволит самостоятельно провести проверку авто. Выполняется она после запуска программы тестирования. Определение неполадок позволит решить следующие проблемы:

1. Неправильное измерение кислорода в выхлопных газах.

2. Неверное распределение подачи топлива.

3. Нарушения в управлении трансмиссии (коробки автомат и робот).

4. В сложных случаях Лада Приора диагностический разъем укажет на проблемы в прошивке самого ЭБУ.

Важно не только знать где у Приоры диагностический разъем, но и уметь его правильно использовать. Поэтому перед покупкой тестирующего аппарат следует изучить особенности тестирования. Получаемые результаты укажут на все проблемы в работе ЭБУ

Нужно лишь уметь разбираться в указанных неполадках и научиться верно их исправлять

Получаемые результаты укажут на все проблемы в работе ЭБУ. Нужно лишь уметь разбираться в указанных неполадках и научиться верно их исправлять.

Но зная в Ладе Приора где диагностический разъем находится можно не только чинить авто. В отдельных ситуациях подобное знание может стать причиной угона транспорта. Используют взломщики разъем для отключения сигнализации. Существует несколько мер решения проблемы.

Переносить диагностический разъем Лада Приора на новое место лучше в СТО. Специалисты выполнят работу быстро и аккуратно. Водитель также может выполнить перемещение. Правда, для этого нужно отключить провода от разъема и подключить их к новому коннектору. Старый можно демонтировать или оставить.

Для Лады Приора разъем диагностики, правильно установленный в другом месте, будет служить исправно и без перебоев. И только водитель будет знать об истинном положении коннектора. Разместить его можно возле рулевой колонки. Очень удобно располагать новый разъем возле ручки переключения передач.

Не имея понятия, где в Приоре диагностический разъем находится, злоумышленники не смогут провести угон. А авто будет работать надежно и качественно. Поэтому соответствие схемы подключения должно точно соблюдаться при переносе. Это будет гарантировать нормальное функционирование установки и ЭБУ.

Чтобы понять, где диагностический разъем у Приоры можно расположить при переоборудовании, нужно изучить другие модели АвтоВАЗа. Предшественницы имеют другое местонахождение коннектора. Следует учитывать только отличия конструкции. Провода подвода не должны мешать другим системам авто.

Настройка подключения к bluetooth le (4.0) адаптеру elm327 — car scanner elm obd2

Для начала убедитесь, что у вас есть адаптер OBD2 ELM327, который работает через Bluetooth 4.0 (LE). Обратите внимание на версию Bluetooth! Устройства Apple iOS поддерживают только адаптеры Bluetooth 4.0. Более старые Bluetooth адаптеры не поддерживаются. Это ограничение операционной системы Apple iOS. Подробнее читайте в статье про выбор адаптера.

Код ошибки:  Загорелся Check Engine ! | Honda Civic Club Russia / Хонда Цивик Клуб Россия

Вам необходимо вставить адаптер в диагностический разъем (также известный как разъем OBD2) и включить зажигание или запустить двигатель. Если у вашего адаптера на корпусе есть кнопка включения — нажмите ее.

Убедитесь, что на вашем iPhone/iPad включен Bluetooth.

Внимание! В отличие от Android устройств, вам не надо настраивать сопряжение с адаптером в системных настройках iPhone/iPad!

Как подключить ELM327 к автомагнитоле Wanqi AllWinner T3

Шаг 1: Запустите Car Scanner и перейдите в Настройки (нажмите на иконку шестеренки в правом верхнем углу).

Как подключить ELM327 к автомагнитоле Wanqi AllWinner T3

Шаг 2: Выберите раздел «Подключение»

Как подключить ELM327 к автомагнитоле Wanqi AllWinner T3

Шаг 3: Выберите «Тип подключения»: Bluetooth 4.0 (LE)

Шаг 4: Нажмите на кнопку «Выбрать устройство». Вы перейдете в окно поиска находящихся рядом устройств Bluetooth 4.0 (LE).

Как подключить ELM327 к автомагнитоле Wanqi AllWinner T3

Шаг 5: Подождите, когда будет обнаружен ваш адаптер и нажмите на него. Если адаптер не найден в течение 5-10 секунд, нажмите на кнопку «Обновить», чтобы повторить поиск.

Как подключить ELM327 к автомагнитоле Wanqi AllWinner T3

Обычно адаптер называется “OBDII”, “obd2” или что-то подобное. Если это фирменный адаптер, то его название может быть схожим с его брендом (например “Viecar”, “VLink” и т.д.). Пожалуйста, обратите внимание: адаптеры никогда не называются маркой автомобиля, «MY CAR» или чем-то подобным. И еще, у адаптера всегда есть имя. Устройства без имени, только с адресом вида {…} не являются адаптерами.

Внимание! Если после нескольких попыток ваш адаптер не обнаружен, это означает, что у него устаревшая версия Bluetooth, которая не совместима с Apple iOS.

Шаг 6. Выберите ваш адаптер в списке обнаруженных устройств и дождитесь проверки на совместимость с Car Scanner.

Как подключить ELM327 к автомагнитоле Wanqi AllWinner T3

Как подключить ELM327 к автомагнитоле Wanqi AllWinner T3

Вот и все, настройка подключения завершена. Теперь Вам нужно просто нажать на большую зеленую кнопку «Подключить» на главном экране программы.

Как подключить ELM327 к автомагнитоле Wanqi AllWinner T3

Электро схема chery amulet a15 – автомастера.нет

Вот ещё распиновка контактов ЭБУ  Бош М7.9.7 Чери Амулет.
Назначение контактов ЭБУ М7.9.7

1 Не используется
2 Зажигание 2-3. Управление первичной обмоткой катушки зажигания, акт. уровень низкий.
3 Масса цепи зажигания
4 Не используется
5 Зажигание 1-4. Управление первичной обмоткой катушки зажигания, акт. уровень низкий.
6 Форсунка 2. Активный уровень низкий
7 Форсунка 3. Активный уровень низкий
8 Выход на тахометр.
9 Не используется
10 Сигнал расхода топлива
11 Не используется
12 АКБ, клемма 30 замка зажигания.
13 Питание. Клемма 15 замка зажигания
14 Главное реле
15 Контакт «A» ДПКВ
16 ДПДЗ
17 Масса ДПДЗ
18 Вход — датчик кислорода
19 Вход — датчик детонации
20 Масса датчика детонации
21 Не используется
22 Не используется
23 Не используется
24 Не используется
25 Не используется
26 Не используется
27 Форсунка 1. Активный уровень низкий
28 Не используется
29 Не используется
30 Не используется
31 Лампа СЕ, акт. уровень низкий
32 Питание ДПДЗ
33 Питание ДМРВ
34 Вход ДПКВ, контакт «B»
35 Масса ДТОЖ
36 Масса ДМРВ
37 Вход сигнала с ДМРВ
38 Не используется
39 Вход сигнала с ДТОЖ
40 Вход сигнала с датчика температуры впускного воздуха
41 Не используется
42 Не используется
43 Не используется
44 Вход напряжения бортовой сети на выходе главного реле
45 Выход питания датчика фаз
46 Выход управления клапаном продувки адсорбера
47 Форсунка 4. Активный уровень низкий
48 Выход управления нагревателем датчика кислорода
49 Не используется
50 Выход управления дополнительным реле стартера
51 Масса контроллера
52 Не используется
53 Масса контроллера
54 Не используется
55 Не используется
56 Не используется
57 Вход кодирования вариантов калибровочных данных. В памяти контроллера может находиться 2 набора калибровочных данных, переключение производится замыканием на массу.
58 Не используется
59 Датчик скорости
60 Не используется
61 Масса выходных каскадов
62 Не используется
63 Вход напряжения бортовой сети на выходе главного реле
64 Выход «D» РХХ
65 Выход «C» РХХ
66 Выход «B» РХХ
67 Выход «A» РХХ
68 Выход управления реле вентилятора охлаждения двигателя, акт. уровень — низкий
69 Выход управления реле кондиционера, акт. уровень — низкий
70 Выход управления реле бензонасоса, акт. уровень — низкий
71 K-Line
72 Не используется
73 Не используется
74 Не используется
75 Вход запроса на включение кондиционера, акт. уровень — высокий
76 Вход запроса усилителя руля, акт. уровень — высокий
77 Не используется
78 Не используется
79 Вход сигнала датчика фаз
80 Масса выходных каскадов
81 Не используется

Примечание:
На Chery Amulet часть функций не используется- например нет ДМРВ.
