K line адаптер своими руками

Каждый автовладелец в определенный момент сталкивается с проблемой диагностики своего железного коня, который неожиданно перестает нормально заводится и работать. Для решения данной проблемы большинство людей пользуются услугами автосервисов, в которых специалист с чудо приборчиком сможет легко расшифровать код неисправности Вашего автомобиля и помочь произвести квалифицированный ремонт.

Как же поступить автовладельцу на панели авто которого загорелась лампа «Check Engine», но у которого нет времени или денег платить каждый раз за диагностику своего автомобиля автосервису. Решение, конечно же есть, это изготовление k line адаптера своими руками.

Если Вы владелец бюджетной иномарки типо Daewoo или Chevrolet, а так же любого отечественного автомобиля кроме последних моделей 13-14 годов имеющихCAN шину, то для диагностики Вашего автомобиля Вам будет вполне достаточно обычного k line адаптера для диагностики, который Вы сможете собрать своими руками.

В настоящее время в интернете можно встретить огромное количество схем k line адаптеров для самостоятельной сборки выполненных для работы черезCOM порт. Так как в настоящее время данный разъем отсутствует на современных компьютерах, то схемы для сборки k line адаптеров без преобразователей виртуального COM порта в данной статье рассматриваться не будут. В случае если в Вашем ПК есть COM порт Вы можете скачать схемы k line адаптера дляCOM порта здесь.

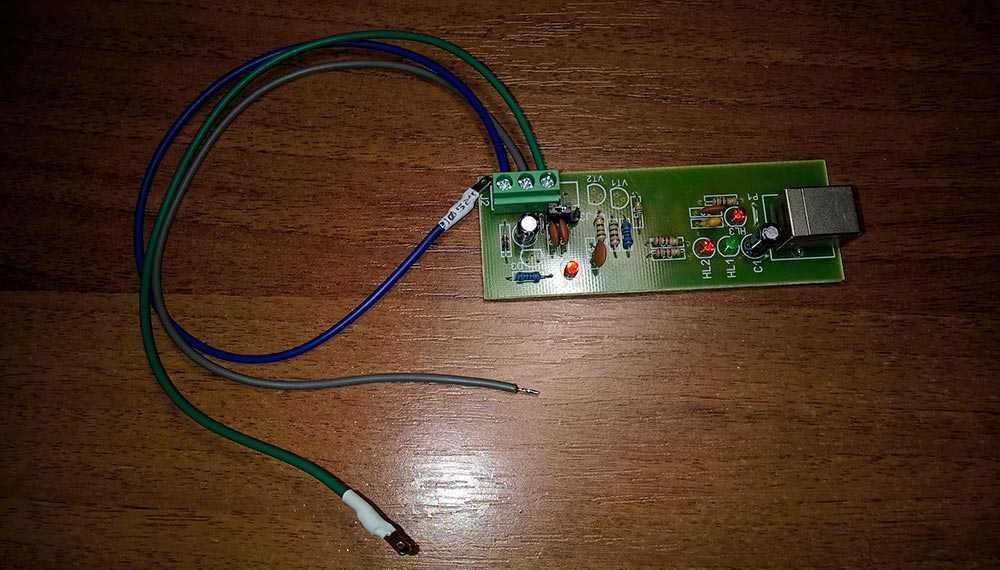

Давайте рассмотрим процесс сборки k line адаптера своими руками для ПК с USB портами.

Данная схема была собрана и доработана пользователем Самокат Ветерана.

Для сборки нам потребуется:

Конденсаторы:

1) 100нФ — это неэлектролиты SMD 1206 (их 3шт.)

2) 4.7мкф. х 10В — танталовый чип-конденсатор, по питанию со стороны USB (можно использовать на большее значение по напряжению, использование на меньшее значение недопустимо)

3) 10мкф. х 16В — танталовый чип-конденсатор, по питанию со стороны 12В (можно использовать на большее значение по напряжению, использование на меньшее значение недопустимо)

В качестве электролитов можно использовать любые от 4.7мкф до 100мкф. Их задача в данной схеме это для фильтрация помех. Обратите внимание, чтобы по напряжению они были не меньше 10В и 16В соответственно.

Резисторы типоразмера 0805:

1) 27 Ом (2 шт)

2) 270 Ом (2шт)

3) 510 Ом (2шт)

Микросхемы:

FT232RL

L9637D

Схема адаптера

k line адаптер своими руками

Скачать макет печатной платы устройства.

Если Вы не хотите тратить время на сборку устройства, или у Вас необходимых компонентов, Вы можете заказать себе готовый K Line адаптер в нашем магазине произведенный в России и Китае.

Оба адаптера собраны на заводском оборудовании и имеют годовую гарантию.

K‑line: новый взгляд на привычные вещи.

Прогресс движется вперед семимильными шагами и заглядывает даже за ворота автомастерских, в которых все чаще и чаще можно встретить ноутбуки в качестве диагностического компьютера. Нет слов, ноутбук более мобилен, функционален и в какой-то мере престижен, прибавляя «вес» автосервису.

Но… В последнее время участились жалобы либо на неправильную работу адаптеров К‑Line, либо, что еще хуже,  выход из строя COM – портов ноутбука. Дело, мне кажется в том, что у некоторых ноутбуков СОМ-порты работают с уровнями сигналов /- 3V, в то время как большинство адаптеров, рассчитанные на РС и собранные на микросхемах МАХ232 выдают полноценные /- 12V.

То есть, для работы с ноутбуком желательно иметь адаптер, предназначенный именно для этого. Самый простой путь – заменить привычную нам всем МАХ232 на МАХ3232, имеющую пониженные напряжения сигналов.

Другой, и, как мне кажется (IMHO), более прогрессивный способ предложил HASS_78 – использование для согласования с портом ноутбука микросхему DS275. Данная микросхема работает с теми уровнями сигналов, которые получает, адаптируясь хоть к СОМ-порту РС, хоть к ноутбуку, представляя собой оптимальное решение для реализации K‑Line. Кроме всего прочего, данный способ практически не требует «обвязки» микросхем.

Итак, схема от Hass‑а на DS275 и MC33199.

Диагностический адаптер K-Line своими руками.… и МС33290Диагностический адаптер K-Line своими руками.… и МС33290USB-CAN интерфейс, или просто CAN хакер своими руками » Мир электроникиСхемы не имеют никаких особенностей, и при правильной сборке не требуют никакой настройки. DА1 – любой стабилизатор, например LM2931AZ‑5, 7805. Вместо 33199 (33290) при соответствующем изменении схемы можно использовать L9243 (из иммобилизатора АПС‑4).

Получится что-то типа этого.…

Все три варианта адаптеров прекрасно умещаются в корпусе переходника 9 – 9 pin

В заключение хочу сказать, что несмотря на то, что этот K‑Line адаптер очень негативно встречен сборщиками-продавцами «адаптеров» на более простой и дешевой элементной базе, это самое лучшее и правильное решение на сегодняшний день.

ПРИЛОЖЕНИЕ

1. Datasheet MAX2322. Datasheet MAX32323. Datasheet SI9243EY4. Datasheet DS275

Адаптер шины usb to can

который позволяет подключится с помощью ПК к любой CAN шине, смотреть пакеты которые по ней идут, записывать их, а также есть полноценная возможность слать свои данные в CAN шину!

Адаптер USB to CAN будет полезен авто электрикам, он отлично подходит для отслеживания пакетов людям которые изготавливают CAN подмотки одометров, а так же инженерам которые работают с автоматикой, которая использует КАН шину.

Устройство выполнено с применением микроконтроллера фирмы microchip PIC18F1XK50. как контроллере с SPI интерфейсом MCP2515, и высокоскоростного КАН трансивера mcp2551.

ВАЖНО!!!

микросхемы КАН контроллера MCP2515 бывают в разных корпусах, и у них не совпадают выводы, плата разведена под MCP2515IST. если будете пихать с другими буквами придется брать даташит, сверять ноги и разводить под ваш экземпляр. Нумерация выводов в плате и схеме не совпадает, так как на схеме MCP2515 нарисована в другом корпусе!

И так вот схема адаптера USB to CAN.

В принципе ничего особо сложного, если сравнивать с теми схемами которые гуляют по сети. Схема 100% работает, я по мимо того что сделал прототип я его еще и испытывал, если не поленюсь то запишу видео, как работает с CAN подмоткой спидометра, а может и на работе к автоматике подключу для наглядности.

Ну я думаю все понятно где что, на плате предусмотрена перемычка бутлоудера для программирования контроллера, так же перемычка терминатора, и собственно контакты шины CAN. плату делал пленочным фоторезистом, ничего сложного в ней нет, разьем стоит MINIUSB не микро!

Для работы с КАН адаптером можно использовать разные программы, но я рекомендую программу CANHacker, про нее будет отдельная статья с вылеченной от жадности разработчиков рабочей прогой, она достаточно функциональна, имеет функцию фильтрации пакетов, что часто бывает просто незаменимо, также запись данных как с шины, так и в шину, в том числе и записанных ранее (эмуляция работы некого устройства).

Теперь самое интересное, прошивка) а там все интересно, я уже не помню но по моему шил все через USB без программатора, ну короче вам повезет если с завода у вас прошит бутлоадер в контроллере, если нет то в архиве с прошивкой есть описание как прошится.

Код ошибки:  Список совместимых автомобилей с адаптером ELM327 в магазине ELMSCAN.RU

=====================================

В папке Bootloader есть хекс файл его нужно прошить в контроллер, программатором! потом поставить перемычку бутлодера, и подключить к компу по юсб. далее утилитой Mphidflash заливаем черею юсб прошивку, команда mphidflash -Write USBtin_firmware_v1.7.hex, после обновления отключаем кабель, снимаем перемычку, и устройство готово!, ставим драйвера и пользуемся. Ну по крайней мере по памяти было все как-то так)

=====================================

Правильно прошитое и работающее устройство должно определится как ком порт.

Так же коротенькое видео работы КАН интерфейса с перехватом пакетов от промышленного оборудования.

mcp2515.pdf [885,9 Kb] (cкачиваний: 2021)

Посмотреть онлайн файл:

mcp2551.pdf [343,92 Kb] (cкачиваний: 1203)

Посмотреть онлайн файл:

pic18f1xk50.pdf [4,46 Mb] (cкачиваний: 1779)

Посмотреть онлайн файл:

Архив с прошивкой и драйверами:proshivka-drayvera.rar [35,8 Kb] (cкачиваний: 2481)Файл печатной платы:can-usb-interface.rar [18,46 Kb] (cкачиваний: 2301)

Ну если уж совсем не разберетесь будем вспоминать вместе) но для начала прочтите описания к файлам!

Всепротокольный obd-2 aiipro адаптер своими руками

Это, вероятно, случалось с каждым из нас: вы едете в своем автомобиле и вдруг желтая лампочка «Check Engine» загорается на приборной панели как тревожное предупреждение о том, что возникли какие-то проблемы с двигателем. К сожалению, это оно само по себе не дает каких-либо намеков на то, что именно является причиной неполадки и может означать все что угодно, начиная от неплотно закрытой крышки топливного бака до проблем с каталитическим конвертером. Я помню, как Honda Integra 94-го года имела ЭБУ под креслом водителя и красный светодиод начинал мигать, если возникали какие-то проблемы с двигателем. Подсчитав количество «блинков», можно было определить код ошибки. По мере того, как ЭБУ автомобилей становятся все более и более сложными, количество кодов ошибок возрастает экспоненциально. Использование бортовой диагностики автомобиля On-Board Diagnostic (OBD-II) позволяет решить эту проблему. Данный адаптер позволяет использовать персональный компьютер для OBD диагностики. Адаптер AllPro функционально совместим с ELM327 и поддерживает все существующие OBD-II протоколы обмена данными:

• ISO 9141-2

• ISO 14230-4 (KWP2000)

• SAE PWM J1850 (Pulse Width Modulation)

• SAE VPW J1850 (Variable Pulse Width)

• ISO 15765-4 Controlled Area Network (CAN)

VPW, PWM и CAN

Первых два протокола ISO описаны в указанной выше предыдущей публикации. Детальное описание OBD протоколов выходит за рамки данной статьи, я лишь их кратко перечислю.

J1850 VPW (Variable Pulse Width) — протокол автомобилей General Motors и некоторых моделей Chrysler со скоростью передачи 10.4 кбит/с по одному проводу. Напряжение на шине VPW изменяется от 0 до 8 В, данные по шине передаются чередованием коротких (64 мкс) и длинных (128 мкс) импульсов. Реальная же скорость передачи данных по шине изменяется в зависимости от битовой маски данных и находится в пределах от 976 до 1953 байт/с. Это самый медленный из OBD протоколов.

J1850 PWM (Pulse With Modulation) используется в автомобилях корпорации Ford. Скорость передачи здесь 41.6 кбит/ с с использованием дифференциального сигнала по двум проводам. Напряжение на шине изменяется от 0 до 5 В, a длительность импульса составляет 24 мкс. Работа с этим протоколом требует аккуратности в программировании микропроцессора, так как скорость выполнения инструкций языка «C» на PIC микропроцессоре даже с улучшенной PIC18 архитектурой становится сопоставимой с длиной короткой посылки PWM протокола (7 мкс).

CAN (Controlled Area Network) протокол разработан Robert Bosch в 1983 году и окончательно стандартизирован в ISO 11898. Использование CAN шины данных в автомобиле позволяет различным устройствам общаться друг с другом, минуя центральный процессор, так называемый multi-master режим. Плюсами является также повышенная скорость передачи, до 1 Мбит/с и лучшая помехоустойчивость. Изначально протокол предназначался для использования в автомобилях, но теперь применяется и в других областях. Чтобы повысить надежность передачи данных, в шинах CAN применяется способ дифференциальной передачи сигналов по двум проводам. Образующие эту пару провода называются CAN_High и CAN_Low. В исходном состоянии шины на обоих проводах поддерживается постоянное напряжение на определенном базовом уровне, приблизительно 2.5 В, называемым рецессивным состоянием. При переходе в активное (доминантное) состояние напряжение на проводе CAN_High повышается, а на проводе CAN_Low снижается, рис.1.

Существует также два формата сообщений или фреймов — стандартный с 11 битным адресным полем (CAN 2.0A) и расширенный с 29 битным полем (CAN 2.0B). Стандартом ISO 15765-4 определяется использование для целей OBD как CAN 2.0A, так и CAN 2.0B. Вместе со скоростями передачи по шине 250 и 500 кбит/с это создает 4 различных CAN протокола.

Поддерживает ли ваш автомобиль OBD-II?
OBD является обязательным только в Северной Америке и Европе. Если в Америке это правило действует с 1996 года, то Евросоюз принял EOBD вариант автодиагностики, основанный на OBD-II, сравнительно недавно. В Европе OBD стал обязательным, начиная с 2001 года, а для дизельных двигателей даже с 2004. Если ваш автомобиль выпущен до 2001 года, то он может вообще не поддерживать OBD даже при наличии соответствующего разъема. Например, Renault Kangoo 99 года не поддерживает EOBD (хотя редакционная Kangoo dcI60 2004 года с CAN протоколом прошла успешную стыковку с описанным адаптером, а Renault Twingo поддерживает! Те же самые автомобили, сделанные для других рынков, например Турции, могут тоже не быть совместимыми с OBD протоколом. Как определить, какой протокол поддерживается электронным блоком управления автомобиля?

Первое — можно поискать информацию в интернете, хотя там много неточной и непроверенной информации. К тому же, многие автомобили выпускаются для разных рынков с различными протоколами диагностики. Второй более надежный способ — найти разъем и посмотреть, какие контакты в нем присутствуют. Разъем обычно находится под приборной панелью со стороны водителя. Протокол ISO 914-2 или ISO 14230-4 определяется наличием контакта 7, как показано в таблице 1.

Большинство автомобилей последних лет выпуска поддерживает только CAN протокол с контактами 6 и 14 соответственно. В Европе и Северной Америке все новые автомобили, начиная с 2007/ 2008 года, должны использовать OBD только на основе CAN. Замечу, однако, что, как правильно отмечено в комментарии, «Если марка присутствует в таблице, то это не дает гарантии поддержки OBD-II».

Использование L-line в ISO 9141/14230…Отдельно хочется сказать по поводу L-линии в ISO 9141-2/ 14230-4 протоколах. Сейчас она практически нигде не используется, так как для процедуры инициализации связи вполне достаточно только K-линии. В стандарте же, однако, сказано, что сигнал инициализации должен передаваться по двум линиям одновременно, K и L. Владимир Гурский из www.wgsoft.de, автор программы «ScanMaster ELM», собрал большую коллекцию различных ЭБУ. В качестве примера необходимости L-линии он приводит Renault Twingo 1.2л 2005 года выпуска. Использование здесь при иницилиазации только K-линии приводит к неверному адресу двигателя в ответах ЭБУ. Если же инициализация производится по K и L одновременно, то тогда все работает правильно.

рис 2

AllPro адаптер на PIC18F2455
Схема моего всепротокольного OBD-II адаптера показана на рис.2. Основой является микроконтроллер Microchip PIC18F2455, имеющий модуль USB интерфейса. Устройство использует напряжение питания 5 В от шины USB. Конденсатор C6 служит фильтром внутреннего стабилизатора 3.3 В для обеспечения работы USB шины. Светодиоды D2 и D3 являются индикаторами приема/передачи, а светодиод D1 использован для контроля статуса USB шины. Выход ISO 9141/14230 интерфейса управляется половинкой драйвера IC2-2, а входной сигнал подается через делитель R12/R13 на вход RX (вывод 18), который является триггером Шмидта, как и большинство входов PIC18F2455, что обеспечивает достаточно надежное срабатывание. Для контроля L-линии используется IC3-1 и R10. Шина J1850 VPW требует напряжения питания 8 В, получаемого от стабилизатора L78L08 IC4. Сигнал на выход VPW подается через инвертор IC3-2 и буферный полевой транзистор Q1. Делитель R7/R8 и внутренний триггер Шмидта на входе RA1 составляют входной интерфейс J1850 PWM протокола. Внутренний компаратор (входы RA0 и RA3) PIC18F2455 вместе с резисторами R4, R5 выделяет дифференциальный сигнал PWM. Для контроля выхода PWM шины используются IC2-1 и полевой транзистор Q2.

Код ошибки:  Как проверить катализатор elm327

Отдельно хочется сказать по поводу поддержки CAN. Microchip не выпускает контроллеры, содержащие и CAN, и USB. Можно использовать контроллер с CAN модулем и внешний USB чип типа FT232R. Или наоборот, подключить внешний CAN контроллер, как сделано в этом адаптере. CAN интерфейс здесь образуют контроллер MCP2515 (IC5) и трансивер MPC2551 (IC6). MCP2515 подключен через SPI шину к PIC18F2455 и программируется каждый раз при подаче питания адаптера. Согласующие (bus termination) RC цепочки R14/ C10 и R15/C11 предназначены для уменьшения отражений на CAN шине согласно стандарту ISO 15765-4. Использование их не обязательно, при относительно коротком кабеле отражениями можно пренебречь. Вместо PIC18F2455 можно использовать PIC18F2550 с той же самой прошивкой, см. варианты замены в таблице 2.

таблица 2

Внешний вид устройства показан на рис.3 и обложке, а печатная плата на рис.4.

Программирование PIC18F2455

Для программирования PIC18 можно использовать несложный JDM программатор [3], схема показана на рис.5.

рис 5

Он очень прост и может бы собран за час на макетной плате. Недостатком является то, что программатор требует наличия последовательного (Com) интерфейса в компьютере и не работает с виртуальными USB/Com адаптерами. Использование ноутбуков также не рекомендуется, так как они не обеспечивают необходимого напряжения на выходе Com порта.

рис 6

Разводка программатора показана на рис.6 и сделана с использованием так называемой «stripboard» технологии, достаточно популярного подхода к макетированию. Типичная stripboard имеет матрицу отверстий с шагом 2.54 мм для монтажа электронных компонентов, соединенных полосками меди на обратной стороне, отсюда и название — stripboard. Разрезав полоски на обратной стороне и установив сверху проволочные перемычки, можно быстро собрать относительно несложные конструкции. Полоски легко перерезаются зенковкой отверстий обычным сверлом. Существует даже специальная программа — «LochMaster» [4] для проектирования конструкций таким способом. При использовании программатора следует обратить внимание, что корпус персонального компьютера (контакт 5 DB9 разъема) не соответствует корпусу программатора.

Другим условием является использование «полноценного» последовательно кабеля со всеми проводами, необходимыми для работы схемы. Программатор надежно работает с WinPic [5], единственная проблема заключается в том, что требуется отдельно загрузить файл-дескриптор PIC18F2455.dev (или PIC18F2550.dev) из дистрибуции Microchip IDE после того, как установлен собственно WinPic. Другой программой, работающей с JDM программатором, является PICPgm [6], никаких дополнительных файлов здесь не требуется, хотя автору следует поработать над английской грамматикой, рис.7. Прошивка адаптера доступна .

OBD-II кабель
Для подключения к бортовому компьютеру адаптер использует «стандартный» DB-9/OBD-II кабель. Разводка кабеля показана в таблице 3.

Подключение и тестирование устройства. Правильно собранный адаптер в налаживании не нуждается и распознается Windows как USB устройство. Микропроцессор PIC18F2455 не имеет собственного драйвера и использует Windows 2000/XP/Vista CDC (Communication Device Class ) драйвер usbser.sys виртуального Com порта.

По поводу использования драйвера хочется, однако, добавить, что согласно информации www.usb.org исправил баги в usbser.sys только начиная с Windows XP SP2 и использование адаптера с Windows 2000 может быть проблематично. После того, как адаптер распознался как USB устройство и драйвер установлен, можно приступать к тестированию. Для этого требуется подключить источник стабилизованного напряжения 12 вольт на выводы 1 и 9 разъема J2 и подключить адаптер к персональному компьютеру через USB кабель. Проверяется наличие напряжения 8 В на выходе стабилизатора IC4. Следующим шагом является запуск Windows приложения HyperTerm и подсоединения к Com порту адаптера. Устройство имеет процедуру самодиагностики с проверкой прохождения сигнала со выхода на вход по всем протоколам. Для этого используется команда «AT@3», рис.8.

Прохождение проверяется по следующим цепям:

• IC2-1, R4 для отрицательной шины PWM
• Q2, D6, R5 для положительной шины PWM
• IC3-2, IC4, R11, Q1, D5, R7, R8 для VPW
• IC2-2, R9, R12, R13 для ISO 9141/14230
• Ответ контроллера MCP2515 по шине SPI

Например, отсутствие IC2 приведет сразу к двум ошибкам, рис.9.

Процедура самодиагностики не включает проверку CAN трансивера MCP2551, здесь можно просто замерить напряжение на выводах 6 и 7. Оно должно быть в пределах 2.5 В.

Работа с Адаптером
Адаптер совместим по системе команд с ELM327 и может использоваться с приложениями, работающими с ELM327. Я предпочитаю использовать «ScanMaster ELM» Владимира Гурского [8], рис.10.

рис 10

Адаптер работает также со следующими приложениями:
• ScanTool.net for Windows v1.13
• Digimoto
•PCMSCAN
• EasyObdII Pro
В качестве примера приведу ситуацию, которая случилась с VW Passat моего знакомого. В автомобиле загорелась лампочка «Check Engine», подключение ANPro адаптера определило ошибку Р0118 -«engine coolant temperature circuit high input», т.е. высокий уровень сигнала с датчика температуры охлаждающей жидкости, рис. 11. Дальнейшее расследование выявило неисправный датчик. После замены датчика ошибка была стерта с помощью «Clear Trouble codes» кнопки, см. рис.12. Ошибка исчезла и больше не появлялась, рис.13.

ВСЁ ДЛЯ СТАТЬИ В АРХИВЕ…СКАЧАТЬ… [105,79 Kb] (cкачиваний: 1383)

Для чего нужна линия k-line

Итак, что можно сделать с помощью переходника K-Line?

Возможности линии для передачи данных могут зависеть как от модели автомобиля, так и установленного в нём ЭБУ. Многое зависит также от используемой диагностической программы, хотя в принципе такое ПО базируется на возможностях железа.

Итак, что можно сделать, имея адаптер и ноутбук:

Большинство ЭБУ отечественных марок авто допускают проведение манипуляций с ПО, загруженным в бортовой компьютер. Но для реализации такой возможности требуется использование специальной схемы.

Простая схема на 2‑х транзисторах


Диагностический адаптер K-Line своими рукамиОдну из самых простых, но при этом отлично работающую схемку на двух транзисторах Вы видите на рисунке. Диод, защищающий схему адаптера от переполюсовки должен быть с минимальным падением напряжения, например, диод Шоттки. В некоторых случаях полезно подобрать номинал резистора R4 в пределах 510 Ом – 1 КОм, замеряя ток между K‑Line и общим проводом в пределах 15 – 20 mA. Основная проблема адаптеров такого типа – транзистор передающий сигнал от К‑линии на компьютер (Q1 на приведенной схеме) медленно закрывается, что вызывает необходимость подбора резисторов для предотвращения перенасыщения транзистора. В противном случае фронт сигнала сильно запаздывает, что приводит к отсутствию связи.
Несколько таких адаптеров успешно работают, диагностируя все системы – от Микаса до Bosch MP7 и  со всеми программами – загрузчиками блоков Январь 5.1.X. Иногда, при неустойчивой работе с протоколом ALDL, в котором пятивольтные уровни сигнала достаточно убрать резистор питания K‑Line (в данном случае R4). Транзисторы, использующиеся в схеме – любые маломощные кремниевые, структуры n‑p-n, например, КТ3102. Желательно подобрать транзисторы с максимальным значением коэффициента усиления по току.

Как проверить адаптер не подключая к автомобилю? Очень просто. Дело в том, что поскольку линия после адаптера однопроводная, можно послать в порт сигнал и тут же его прочитать (режим «эхо»). Для этого необходимо подключить адаптер к компьютеру и воспользоваться древней программой диагностики компьютеров – Check It 3.0.

Код ошибки:  Elm Electronics

Включаем режим диагностики COM  и наблюдаем в окнах прием – передачу символов. Если все проходит нормально, это косвенно говорит о том, что схема работает, для полной уверенности необходимо осциллографом проконтролировать сигналы RxD, TxD и K‑Line. Размах сигналов на разъеме СОМ – порта должен быть от 12V до 0V (в идеале, реально чуть поменьше.

🔔k–line адаптер kkl vag com 409.1

✔ Эти адаптеры предназначены для диагностики блоков управления автомобилей Volkswagen , AUDI, SEAT, SKODA, Opel, Volvo, Alfa-Romeo, ВАЗ, ГАЗ по K-линиям, а также все остальные автомобили поддерживающие протоколы: ISO 9141-1,ISO 9141-2,ISO 14230.

Чтобы избежать проблем необходимо уточнить у продавца на каком чипе собран адаптер!

🚩Предпочтительнее купить адаптер на чипе FTDI!

➕Данный адаптер прекрасно работает с программой ChevroletExplorer. А если оснастить его переключателем, тогда он сможет подключаться к блоку управления подушками безопасности и к блоку АБС.

✅Ниже Вы сможете купить адаптер с уже установленным переключателем

Если Вы купили адаптер KKL VAG COM409.1 и хотите диагностировать систему АБС и систему подушек безопасности, тогда у Вас два пути:

📌Самостоятельно установить переключатель, чтобы он производил коммутацию между 7, 12 и 13 выводом адаптера

📌Просто спаять между собой выводы 7, 12 и 13, как показано на фото. Спаиваем 12 и 13 контакт, а затем проводом соединяем с 7 контактом

✔ Работать будут оба варианта, но во втором случае может наблюдаться нестабильная передача данных. Особенно при большом количестве выбранных параметров.

Но лично моё мнение – это всё-таки использование полноценного переключателя. Потому что, когда у нас все 3 контакта замкнуты, то мы фактически замыкаем 11-й контакт блока управления тормозной системы и 9-й контакт блока управления подушками безопасности с 5-м контактом блока иммобилайзера, что, как мне кажется, не совсем правильно.

Далее более подробно об установке переключателя

🔔адаптер elm327

✔ ELM 327 поддерживает все известные протоколы ODB2 и совместим со множеством диагностических программ. Интерфейс связи с персональным компьютером — usb.

Также существуют адаптеры ELM 327 c возможностью подключения через Bluetooth или Wifi, то есть, если у Вас, допустим, есть смартфон на операционной системе android, тогда установив приложение из Play market (очень большой выбор приложений), Вы сможете следить за режимами работы двигателя без ноутбука и кабелей.

Данные будут передаваться от адаптера к смартфону по Bluetooth или Wifi. Очень удобно!

Но у ЕЛМ 327 есть два очень больших недостатка.

✅Во-первых, он не работает с программой ChevroletExplorer. Это популярная программа у владельцев автомобилей Chevrolet/Daewoo.

✅Во-вторых, он не “видит” подушки безопасности и АБС, поэтому Вы сможете проводить диагностику только системы управления двигателем. А это, согласитесь, не очень функционально. Поэтому я рекомендую второй вариант.

🚩Ещё раз повторю – все адаптеры ELM не работают с программой Chevrolet Explorer!!!

📢Внимание! При помощи небольшого приложения для смартфонов с операционной системой Андроид можно читать и удалять ошибки. А также выполнять сброс адаптаций при помощи адаптера ELM327!

🔔видео о выборе адаптера для диагностики автомобиля

Предыдущий шаг – Общие сведения о диагностике автомобиля

Следующий шаг –Установка драйверов адаптера для диагностики автомобиля

🔔доработка k–line адаптера для диагностики абс и подушек безопасности

Если Вы собираетесь проводить диагностику только системы управления двигателем (силовой установки) и не собираетесь это делать с другими системами ( АБС и подушки безопасности), то базовый адаптер без переключателя Вас вполне устроит. А если Вам важна диагностика не только двигателя, то адаптер придётся доработать.

Дело в том, что в разъеме диагностики ODB2 показания двигателя снимаются с 7-го контакта колодки, а АБС и подушки безопасности с 12-го и 13-го соответственно.

Поэтому необходимо установить переключатель между этими контактами, чтобы переподключаться к тому или иному контакту колодки диагностики.

Другими словами, и более понятно это можно объяснить так – на плате адаптера есть только один сигнальный вход. А у автомобиля три сигнальных выхода (силовая установка – 7 контакт, АБС – 12 контакт и подушки безопасности – 13 контакт). И нам необходимо тот единственный вход адаптера подключать к колодке диагностики, в зависимости от необходимости, либо к выходу силовой установки, либо к выходу АБС, либо к выходу подушек.

💎Большинство магазинов продают адаптеры уже с переключателями, но немного дороже. В конце статьи есть ссылки на продавцов.

Вот схема переделки

Также был поднят вопрос о последовательности действий при подключении адаптера. Как выяснилось, на этом этапе также возникают вопросы и проблемы с тем, что диагностическая программа отказывается “видеть” адаптер. Честно сказать, у меня таких проблем никогда не возникало и у меня нет чёткого алгоритма, что подключать и в каком порядке.

🔔как выбрать адаптер для диагностики

В зависимости от Ваших потребностей на данный момент существует два пути, которые мы и рассмотрим по порядку:

📌ELM 327

📌VAG COM KKL 409.1

Поехали.

🔔купить elm327

Покупать данные адаптеры дешевле прямо в Китае. Цены ниже и доставка бесплатная.

Вот продавцы, у которых я лично покупал проверенные адаптеры:

✅Купить диагностический универсальный адаптер ELM327 OBD2 Bluetooth (подходит к ПК и смартфонам по блютус, но диагностирует только двигатель)

🔔купить k–line адаптер kkl vag com409.1

✅Купить k-line адаптер для диагностики (подходит для работы с программой ChevroletExplorer).

✅Купить k-line адаптер для диагностики с переключателем (подходит для работы с программой ChevroletExplorer для диагностики не только двигателя, но и АБС с подушками)

🚩По ссылке два адаптера на чипах FT232RL и FT232RQ. Какой брать? По большому счету, без разницы. У меня оба этих адаптера прекрасно работают. FT232RL у меня почти 10 лет, а FT232RQ около двух лет. Можете взять FT232RL, как проверенный временем

⚡Если не знаете как покупать на Алиэкспресс, то я набросал статью в помощь Как покупать на Алиэкспресс

🔔распиновка k–line адаптера kkl vag-com409.1

Кому интересно, сделал фото, как считаются контакты K-Line адаптера

Распиновка k-line адаптера

🔔схема k–line адаптера

Также предлагаю примерную схему k-line адаптера

Вывод

Нельзя сказать, что самостоятельно собрать такой переходник – задача тривиальная. Вам понадобится не только владение паяльником, но и некоторые знания в схемотехнике, но если с этим всё в порядке, то таким способом вы сможете сэкономить 1-2 тысячи рублей и при этом смастерить адаптер, идеально адаптированный под ваш бортовой компьютер.
