Где находится разъем для диагностики Лада Гранта: фото и видео

Что такое стандартные параметры

У каждого двигателя имеются свои стандартные параметры. Это технические характеристики, которые определяют нормальную работу мотора. Эти параметры и сравниваются со значениями, полученными во время диагностики. Все измерения проводятся при заведенном двигателе на холостых оборотах.

Наличие ошибок, которые сохранились в памяти автомобиля, — это так называемый параметр DTC. Что это за ошибки, можно установить при расшифровке их кодов, которые легко найти на любом ресурсе в интернете. Там приведены целые таблицы с толкованиями кодов ошибок.

Но двигатель может иметь сбои и неполадки и не выдавать ошибок. Например, если обороты холостого хода завышены, блок управления считает, что водитель нажал педаль газа, не воспринимает ситуацию как ошибку и, естественно, не выдает ее при диагностике.

Если во время диагностики двигателя все измеренные параметры отличаются от типовых не более чем на 20%, значит, мотор работает нормально. Узлы и детали, показатели которых превышают указанное значение, можно считать неисправными.

Что проверяется при диагностике, и на каких автомобилях это возможно

Производители LADA постоянно совершенствуют выпускаемые модели, одновременно улучшая техническое, технологическое оснащение. Исключением являются только модели, где нет ЭБУ, до 1996 г.в.

Так же могут возникнуть проблемы при диагностике авто до 2000г.в, но в любом случае на данных моделях есть разъем, понадобиться переходники (с 12 pin на 16 pin), или использование VAG кабеля-адаптера 12 pin.

Компьютерная диагностика возможна на следующих моделях ВАЗ:

• 2104 – 2107 (в том числе до 2007г);
• 21053 – 21074 от 2021 г (евро3);
• 2108, 2109, 21099;
• 2110, 2111, 2112, 2113, 21124, 2114, 2115;
• 2121 и другие модификации «Нива»;
• Лада-Приора и Лада-Калина, Гранта, Веста, Ларгус, X-Ray.

Что можно сделать с помощью приложения и автосканера

Все приложения позволяю прочитать коды ошибок двигателя (когда загорается желтый значок CheckEngine). Кроме этого можно узнать параметры работы двигателя от контроллера автомобиля (частоту работы двигателя, показания различных датчиков и т.д.).

Многие приложения работают как бортовые компьютеры. Рассчитывают ускорение, средний расход топлива и т.д.

Для диагностики работы двигателя необходимо считать параметры работы двигателя и с помощью методики оценить работу двигателя.

Что такое elm327

ELM327 — микроконтроллер (микросхема/чип), преобразующий протоколы OBD, используемые в диагностических шинах автомобилей, в протокол RS-232.

https://www.youtube.com/watch?v=3et9XpqaPLU

Как это бывает, для снижения цены китайские производители стали упрощать автосканеры и заменять “родные” контроллеры ELM327. Основная задача клонов – выполнять AT-команды OBD.

Это привело к тому, что приложения, настроенные на стандартные протоколы, реализуемые  в ELM327 работают не так, как надо (но работают). Например, вместо PIC18F25K80 (замена ELM327) в подобных автосканерах используется CAN-контроллер STM32F042

Всё дело в параметрах OBD-II PID. Если не вдаваться в глубокие подробности, автосканер – это всего лишь устройство сопряжения ЭБУ и компьютера/смартфона по протоколу OBD-II. “Плохой” автосканер многие аппаратные функции решает программным путем и поэтому не всегда стыкуется с приложениями смартфона.

Одна из особенностей такой схемы – приложения не видят автосканер в автоматическом режиме.

Возможное использование разъема угонщиками

Диагностический разъем может быть использован, в том числе, угонщиками, поскольку в нем присутствует функция прямого взаимодействия с такой способностью автомобиля, которую ему придает встраиваемый иммобилайзер. К счастью большинства владельцев ТС, данный способ угона ТС используется злоумышленниками крайне редко, ввиду его повышенной сложности.

На всякий случай, водителю могут посоветовать в любом автосервисе, куда он обратится, приобрести специальную схему, которая будет по-другому распределять контакты, при попытке угона автомобиля, что сделает невозможным отключение защиты в исполнении угонщика.

Где находится диагностический разъем в ладе гранта

Чтоб найти диагностический разъем в Гранте, следует заглянуть под переднее пассажирское место. В том месте, где должны быть ноги пассажира, предусмотрено небольшое пространство, над которым расположен бардачок. На левой стенке этого углубления вы найдете вентиляционную решетку, через которую осуществляется продувание при включенной печке. Прямо над этой решеткой расположен диагностический разъем.

Чтобы до него добраться и установить подключение, придется открутить несколько болтов с заглушки. Разъем достаточно крупный и имеет своеобразный внешний вид, поэтому вряд ли вы его не заметите.

Рекомендуется быть аккуратным, подключая адаптер к диагностическому разъему Лады Гранта. Дело в том, что расположение разъема не слишком удобное. Из-за этого при включенном адаптере всегда есть риск, что пассажир заденет его ногой. В принципе, сам по себе адаптер держится в разъеме достаточно прочно.

Однако если пассажир хорошо ударит (а это чаще всего происходит совершенно случайно), то он запросто сломает и разъем, и адаптер. Самым простым решением будет или предупредить пассажира не двигать ногами слишком активно (что не всегда помогает), или не ездить с установленным в разъем адаптером.

Где находится диагностический разъем на ладе гранта

Порт ОБД активно используется в автомобилях во всем мире с начала 21 века. Концерн АвтоВАЗ начал устанавливать OBDII порт в своих моделях, начиная с Лады Калина. Кстати, на десятом семействе до этого периода стоял 12-пиновый штекер.Примечание: для диагностического разъема Гранты не нужны приборы для доступа, поскольку обнаружить и применять вполне реально вслепую. К примеру, на Ладе Калина для подключения следует доставать заглушку рядом с рычагом КПП.

Задача диагностического разъема авто заключается в скоростном обмене данными с приборами диагностики. Это дает возможность как считывать, так и удалять коды ошибок, проводить корректировку некоторых предустановок в RAM. Кроме того, возможно считывание текущего значения идентификаторов датчиков, заданных на Ладе Гранта.

Где находится разъем для диагностики у лады гранты

Вне зависимости от года выпуска LADA KALINA, вход для диагностики расположен справа от водителя, рядом с вентиляционной решеткой печки, у ног пассажира (слева от пассажира). Расположение указано на схеме цифрой 7.

Диагностический разъем автомобиля Lada Granta

Диагностический разъем автомобиля Lada Granta спроектирован по стандарту OBD-2. У Лада Гранта диагностический разъем позволяет считать практически всю информацию о составе смеси и иные данные, хранящиеся в контроллере автомобиля. Это режим работы топливной коррекции, температура охлаждающей жидкости и всасываемого воздуха и др. данные.

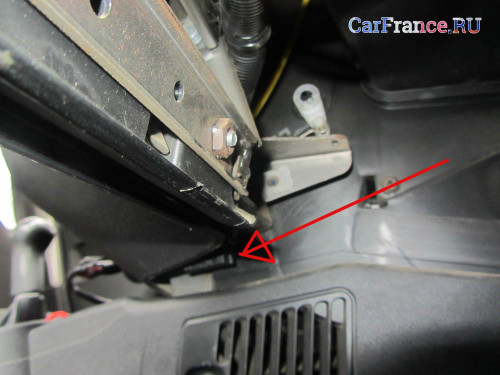

На фото стрелкой указано расположение диагностического разъема. Своими руками снять и установить Diagnostic Link Connector не так уж сложно. Для самостоятельного снятия ЭБУ отсоединяется минусовой провод бортового аккумулятора, выворачивается винт крепления обивки пола.

Диагностика и проверка электронной педали газа

Где находится диагностический разъем на ваз-2114ВАЗ поставляет автомобили LADA GRANTA с электронной педалью газа (E-газ), чтобы соответствовать современным экологическим нормам.

Если у педали нарушилась работоспособности (пропала отзывчивость или повышенные обороты двигателя при переключении скорости на коробке передач), то перед тем как произвести демонтаж и проверку узла при помощи мультиметра, считайте ошибки через OBD2 разъем.

Типовые ошибки, связанные с педалью акселератора:

• Загорелся «Check Engine» на приборке (ошибка 0504);
• Ошибка «Низкий/Высокий уровень сигнала первого датчика педали акселератора.

Диагностика лады гранта программой scanmaster.

ScanMaster ELM 2.1 видит адаптер, но отказывается видеть контроллер.Заработал ScanMaster, увидел контроллер. В настройках программы надо выбрать «USB ( FTDI драйвер)», при условии, что адаптер подключен по USB. Если адаптер по блютузу — выбрать соответствующие настройки.

Программа тоже интересная. Глубоко в ней ещё не разобрался, но VIN она видит, а какой стоит контроллер — не пишет. Зачем мне VIN номер нужен? А вот модель и серийный номер контроллера были бы не лишними. Серийный номер контроллера тоже не видит — пишет какие-то значки не внятные. Забавно, но напряжно.

Других программ для ELM и CAN для Гранты пока не нашёл.

Поковырялся ещё с ScanMaster — программа годится только для просмотра ошибок и стирания их. Базовых параметров, которые она показывает — всего 14 штук.

Для чего, спрашивается, нужен параметр «Пробег с горящей диагностической лампой»? Какую полезную информацию можно почерпнуть из этого параметра и какие нужные мысли в ремонте автомобиля могут возникнуть на основании этого параметра? Но, при этом, эта прога не показывает даже время впрыска, что, на мой взгляд — достаточно нужный параметр, не говоря уже о параметрах положения педали сцепления и тормоза, на которых стоят концевики и дают сигнал на контроллер.

Я, конечно, понимаю, что у данных концевиков всего два состояния — вкл и выкл и это состояние можно проверить обычным тестером. Но это уже несколько не удобно. Может, конечно, неправильную работу этих концевиков, как ошибку, сканмастер и будет идентифицировать — не знаю.

А концевики эти, судя по отзывам в интернете, рассыпаются достаточно часто. Да, есть в этой программе вкладка «Конфигурация PID» — там масса нужных и интересных параметров, но они все не активны. Как их активировать — информацию пока не нашёл. Кстати, видел в сети скриншоты сканмастера у других людей — там активированных параметров гораздо больше, чем у меня. Во загадка — разгадки у меня пока нету.

Пытался найти в сети информацию какие параметры показывает коммерческий OpenDiag — не нашёл. Возникает вопрос — отвалить 5 штук в рублях за коммерческую версию программы и и увидеть тот же минимальный набор диагностируемых параметров, что и у бесплатного сканмастера?

Не вижу смысла — проще к дилеру по гарантии три года ездить, а там уже видно будет, что делать дальше. Хотя пользовал бесплатный ОпенДиагност (качал с официального сайта, последнюю версию 1.4) и с K-Line и с ELM — прога нормальная, видит массу контроллеров, даже М 73, которые не видит ни Мотор-тестер (имею ввиду программу для ПК, а не диагностический сканер ценой свыше 60 тыс. руб)

ни СтеВаз, ни им подобные А 2, MyTester. В общем — диагностика Гранты своими силами в плане одного личного автомобиля исключительно для себя — процедура довольно муторная. Либо пользуемся СканМастером и читаем только ошибки (это может и подаренный дилером бортовой компьютер), либо берём кучу денег (тысяч от 60 и выше) и покупаем какой-нибудь Мотор-тестер или Лаунч.

Хотя с 43 Лаунчем приходилось общаться — тоже как-то не впечатлил. Во-первых — Вазы с GM — разъёмом диагностическим он в принципе отказывался видеть, WAG со старыми двухколодочными диагностическими разъёмами он видел через раз, Дэу видел только корейского происхождения, Узбекские отказывался видеть.

Зачем требуется диагностический разъем?

Каждый раз, когда автолюбитель направляет свое авто на технический осмотр (несмотря на причину, будь то восстановление после аварии или грядущая продажа), по его результатам обновляется вся информация об осмотренном автомобиле, и все эти сведения направляются для их визуализации через бортовой компьютер или посредством установленной программы на смартфоне.

Если в машине обнаруживается малейшая поломка, сведения о ней сразу фиксируются в бортовом компьютере, что позволяет исправить ее в процессе ТО, а не оставлять на потом. Явным минусом данного процесса является, в первую очередь, то, что сведения предоставляются с существенными отклонениями.

В подобном случае только профессионал сможет в точности определить характер поломки, сведения о которой переданы с ощутимой погрешностью. Однако, если отклонение от нормальных показателей существенно, дело обстоит явно не в обычной погрешности передаваемой информации.

Использование разъема

К основным вариантам использования ОБД-2 в Ладе Гранта относят:

• подсоединение сканера в качестве проверки машины и действий с ошибками;
• установку/подключение бортового компьютера, к примеру, Мультитроникс либо Штат.

Подключение бортового компьютера на автомобиле Лада Гранта окажет полезное действие, ведь таким образом удастся:

• осуществлять контроль за температурой двигателя;
• получать коды ошибок, как только те возникли;
• в принудительном порядке запускать вентилятор охлаждения.

Как можно использовать диагностический разъём

1. Напрямую по назначению. Для диагностики автомобиля при помощи адаптера, который подключен к компьютеру или телефону, или к специальному диагностическому прибору.
2. С целью побаловаться. Подключите адаптер и установите на телефон программу Torque, соединитесь с ней при помощи bluetooth-подключения, и можете смотреть данные в режиме он-лайн. А если у Вас телефон с GPS, то вы можете измерить разгон до 100 км/ч, время прохождения участка и прочее.
3. Просмотр температуры двигателя. Так как в первых версиях автомобиля не было индикации температуры двигателя на панели приборов, то многие владельцы использовали диагностический разъём для подключения бортовых компьютеров, которые показывают многие параметры, в том числе и температуру двигателя. А так как большинство владельцев Гранты жалуются на низкую рабочую температуру двигателя, то бортовые компьютеры являются очень популярным решением данной проблемы.

Как можно использовать разъем

Основные варианты применения ОБД2 в Гранте:

• Подключение сканера для проверки автомобиля и работы с ошибками;
• Установка и подключение бортового компьютера типа Штат или Мультитроникс.

Работа с диагностическим сканером подробно и пошагово описана по ссылке.

Подключить бортовой компьютер будет полезно – так можно:

1. контролировать температуру двигателя>;
2. получать коды ошибок сразу при их возникновении;
3. принудительно включать вентилятор охлаждения.

Как подключиться к эбу

Первым делом необходимо подключить автосканер к смартфону/планшету через Bluetooth и в качестве пароля указать “1234”.

Как правило, автоматический подбор протоколов OBD не срабатывает. Необходимо вручную выбрать протокол.

Первым приложением, которое наконец “увидело” ЭБУ, стало OBD Car Doctor, которое соединилось по протоколу ISO 15765-4 CAN (11 bit, 500 kbaud). Потом ЭБУ увидело приложение OpenDiag Mobile через блок Ителма M74CAN.

Также через этот автосканер видели ЭБУ следующие приложения:

• Torgue
• Obd Harry
• Car Scanner
• CarPref Pro
• OBD Auto Doctor
• DashCommand
• Piston

Как самостоятельно провести диагностику гранты

Предохранитель на стартер лада гранта

Для самостоятельной диагностики Гранты обычного K-Line адаптера недостаточно. Здесь установлен ЭБУ иной конструкции, чем на других ВАЗах, он требует специального адаптера. На данный момент популярным является использование такого оборудования, как диагностический адаптер ELM-327 и различного платного и бесплатного программного обеспечения к нему (например, Scan Master, Torque).

Фото адаптера ELM-327 можно найти в справочной литературе или в сети Интернет. Сотрудники официальных серверов применяют «дилерский сканер» ДСТ-14 (диагностический сканер-тестер). Своими руками провести полную диагностику вряд ли получится, так как это сложная процедура, которая включает как программную, так и «железную» части, а не просто подключение по K-Line.

Самостоятельная диагностика ошибок блока управления является лишь поиском возможных неисправностей, но она может сэкономить автовладельцу время и деньги. Для этого можно использовать особый диагностический тестер (адаптер), ноутбук или смартфон со специальной программой.

Мотор обладает определенными характеристиками, имеющими допустимые отклонения. В выданной на монитор программой диагностики таблице данных в первую очередь нужно проверить наличие сохраненных ошибок (обозначается как DTC). Если там присутствуют строчки типа «ошибка 505», нужно обратиться за их расшифровкой на сайты и форумы автомобильной тематики либо к специалисту.

Некоторые виды софта содержат расшифровки значительного перечня ошибок. Но ЭБУ может и не выдавать ошибок, что не говорит об их отсутствии. Допустимым отклонением считается, если тот или иной параметр отличается от базового не более чем на 20 %. Если отклонение больше — следует искать неисправность.

Каковы преимущества у автосканера?

«Сканматик-2» закономерно оценен многими диагностами профессионального уровня. Испробовав данный комплект единожды, владельцы были весьма поражены его функционалом, позволяющим диагностировать ЭБУ не только у представителей семейства отечественных авто, как на примере, Лада Гранта, но и у некоторых иномарок.

Колодкой «OBD-2» стабильно подается питание на выводы адаптера. В экстренных моментах возможно запитать «Сканматик-2» от салонного прикуривателя.

Этот прибор отмечен как весьма удобный для самостоятельного сканирования. В нем также присутствует защитная функция, нивелирующая скачки бортового напряжения. К примеру, если запитать систему от розетки прикуривателя в момент, когда она в данном действии не нуждается, то никаких эксцессов не проявится.

Любого типа устройство обладает своими положительными и отрицательными аспектами. Угонщики сегодня научились использовать почти весь спектр такой детали, как диагностический разъем в своих недружественных целях. В большинстве ситуаций данную колодку преступники применяют чтобы отключить действие штатного иммобилайзера.

При потребности обезопасить себя и автомобиль Лада Гранта рекомендуем прибегнуть к распространенному решению, связанному с заменой колодки оригинального исполнения на «перепинованный» вариант, имеющий иную схему расположения контактной группы, где находится нужный элемент, вы теперь знаете. Переходник включает «папу» (разъем-обманку) и «маму» (т. е. стандартную колодку), которая подразумевает предварительный съем. Это исключит возможность подключения стандартного сканирующего оборудования и повысит шансы спасения автомобиля Лада Гранта. И диагностика будет проведена более корректно.

Коды ошибок на ладе гранта

Следует более подробно коснуться темы, посвященной кодам ошибок на автомобиле, хотя тема эта не отличается особой любовью со стороны автолюбителей, которые предпочитают предоставлять решение возникшей проблемы профессионалам из автосервиса. Даже сама диагностика автомобиля Лада Гранта проводится в автосервисе, а не с приложением собственных сил и знаний.

Хотя, как было уже сказано выше, все коды неисправностей и ошибки автомобиля Лада Гранта указаны в технической документации, которая в обязательном порядке сопутствует транспортному средству, владелец авто редко уделяет время самостоятельному решению проблемы и предпочитает обратиться в автосервис, где ему обязательно окажут необходимую помощь.

Комплект k line 409 elm 327 usb pro

Представленный вашему вниманию комплект позволит вам без труда проводить диагностику большинства автомобилей.

Широко известный K Line адаптер на оригинальном FTDI чипе позволит вам диагностировать автомобили концерна VAG с 1988 по 2005 г.в, а также отечественные автомобили ВАЗ, ГАЗ и УАЗ. Более подробно узнать об адаптере вы можете здесь.

Адаптер ELM 327 USB Pro версии позволит вам диагностировать большинство автомобилей с бензиновым двигателем после 1998 г.в., а также автомобили с дизельным двигателем после 2005 г.в. Более подробно узнать о возможностях данного адаптера, вы можете здесь.

Адаптеры отлично дополняют друг друга, подходят для начинающих диагностов.

Вы можете приобрести данный комплект адаптеров в нашем магазине по привлекательной цене.

1090 руб 1500 руб

В наличии: 461 шт.

Версия 2021 года! Адаптер для диагностики всех моделей ВАЗ, ГАЗ, ЗАЗ, УАЗ, ИЖ, автомобилей группы VAG (VW, AUDI, Seat, Skoda) до 2004г.в. и другим старым иномаркам

VAG адаптер (K-Line адаптер программа) версия 2021 года! Является прибором для передачи данных по К-линии автомобилей отечественного производителя ВАЗ, ГАЗ, УАЗ, ЗАЗ, ИЖ, Волга; и множество старых иномарок до 2000 года выпуска.

Также VAG Адаптер позволяет производить полнофункциональную диагностику всех автомобилей группы VAG (Audi, VW, Skoda, Seat), произведенных с 1990 до 2005 год . О возможной совместимости можно узнать во вкладке «подбор адаптера» Универсальный и надежный адаптер VAG , позволит Вам самостоятельно производить диагностику, осуществлять сброс ошибок, адаптировать дроссельную заслонку, производить измерения параметров двигателя, трансмиссии, бортового компьютера и других узлов вашего авто.

В чем отличие VAG адаптеров? Остерегайтесь подделок!

Главное отличие, которое может повлиять на цену и функционал – это чип на котором сделан адаптер. В дешевых моделях адаптера используется чип с ограниченным функционалом – в результате, он может не считывать некоторые блоки автомобиля. Наш адаптер выполнен на оригинальном чипе FTDI.

Остерегайтесь подделок! Компания Diagnost7 ™ – единственная компания в России, официально поставляющая адаптеры на оригинальном чипе FTDI.

Все драйвера, программы и подробные инструкции идут в комплекте с адаптером. Оформите заказ сегодня и получите их бесплатно!

В комплекте с адаптером более 30-ти программ для разных марок автомобилей. Вот примеры работы программ, которые идут в комплекте:

Данным адаптером можно диагностировать ВАЗ, ГАЗ, УАЗ, ЗАЗ телефоном и планшетом ANDROID

https://www.youtube.com/watch?v=UJvWbs2QTys

После того как на диагностике взяли 800 рублей за снятие ошибок, заказал адаптер .В комплекте был переходник на ЗАЗ ШАНС (сенс) и переходник на телефон (правда на микро юсб, купил за 100 рублей на таепси) .Установил программу и не подключился!!)) В настройках указать нужно марку авто и сразу определил ошибки.

Вердикт: Все по чесному , рабочая штуковина, ошибки уберает , рекомендую, подходит к большинству авто!

Лада гранта диагностический разъем где находится

Где находится диагностический разъем на Ладе Гранта? Под рулем не нашел.

• Где находится ЭБУ Лада Гранта? – 1 ответ
• Почему пропало питание от аккумулятора на ВАЗ Гранта? – 4 ответа
• Самопроизвольное включение вентилятора ВАЗ Гранта – 4 ответа
• Перестала гореть лампочка давления масла при включении зажигания в Лада Гранта – 3 ответа
• Не работает электроника Лада Гранта – 3 ответа

Диагностический разъем находится со стороны переднего пассажира, под защитным кожухом, возле бардачка.

Диагност. разъем нужен для подключения оборудования, которое производит компьютерную диагностику и выявляет возможные ошибки.

Чтобы провести диагностику и подключится к «мазгам» автомобиля с инжектором, необходимо знать, где располагается OBD2 диагностический разъем. Так же для подбора сканера для диагностики следует знать распиновку не только OBDII выхода, но и ЭБУ (электронного блока управления).

Инженеры ВАЗ, при разработке Лады Гранта предусмотрели не совсем удобное расположение диагностической колодки, поместив её справой стороны центральной колонки, со стороны пассажира.

Разъем не прикрыт крышкой, но на половину скрыт внутренним облицовочным пластиком салона. Вставлять адаптер необходимо снизу вверх, что так же затрудняет доступ и ориентацию коннекторов. Тип разъема — OBD2 16 pin (16 контактный).

Месторасположение диагностического разъёма в моей гранте (фото)

Фотография из под бардачка

Фотография разъёме от водительской двери

Фотография разъёма со средней дистанции

Фотография разъёма вблизи

В моей Лада Гранта диагностический разъём находится левее от бардачка под панелью приборов. Ориентиром для поиска служит сопло обдува ног пассажира. Если от верхней точки провести параллель внутрь панели, то вы увидите разъём для диагностики.

На мой взгляд не совсем удачное месторасположение. Поясню почему. Если Вы захотите использовать этот разъём для постоянного подключения ELM327 (диагностического адаптера), то он, в зависимости от модели, будет немного выпирать, поэтому внутрь него может попасть влага с ног пассажира. Также сильные пассажиры его могут ногой попробовать ненароком оторвать или вдавить, что может вызвать поломку.

Пассажир нечаянно может зацепить диагностический разъём ногой

Но, как мне кажется, конструкторы АвтоВаза решили сэкономить на проводах, и не вести колодку диагностического разъёма в более удобное место. Да и не было у них цели сделать этот разъём для постоянного подключения. Хотя именно к этому разъёму и подключаются бортовые компьютеры, такие как Multitronics VC731.

Обобщение

Гранту легко диагностировать – разъем ничем не закрыт, доступен из салона. Для ВАЗ 2110, 2111, 2112 можно сделать простой переходник или купить готовый из Китая.

Сам разъем используем для подключения сканера и работы с ошибками либо для подсоединения бортового компьютера.

Инструкция по работе со сканером ЕЛМ327 и ход действий, если загорелся «чек» — здесь.

Полная таблица кодов ошибок на Гранте – по этой ссылке.

Особенности сканирующего комплекта «сканматик-2»

Обозначенный набор можно без труда отыскать в торговой сети. Он подходит к такой вещи, как диагностический разъем на автомашине Лада Гранта, но потребует привлечение ноутбука. Комплектация «Сканматик-2» изначально предусматривает присутствие сканирующей программы.

Для собственноручного диагностирования первым делом загружаем ноутбук и активируем потребную программу. С помощью кабеля «USB» — формата коммутируем компьютер с диагностической розеткой автомобиля. В диспетчерском меню устройств «Windows» обнаруживаем появление «свежего» «COM» — порта, которому производим «прописку» в настройках.

В диагностический разъем вставляем шнур с «OBD-2» — разъемом, который с «USB» — кабелем коммутируется посредством имеющегося в наборе поставки переходника. Контролируем свечение зеленой лампы , которой оснащен диагностический разъем «OBD», что свидетельствует о корректности подсоединения.

Если идентификация не осуществляется автоматически, то возможно вручную избрать наименование модификации (в нашем варианте — «ВАЗ») из присутствующих в программном реестре версий. На дисплее отобразится меню, позволяющее выбрать ЭБУ. Бывают случаи, когда программе не удается определить марку бортового контроллера, например, при имевшей место ранее «перепрошивке» ПО.

После того, как произошло установление связи между ЭБУ и диагностирующим средством, на экране отображается список, содержащий режимы диагностики. Выполняем вход в рабочее окно и получаем возможность просмотреть перечень параметров, а также выполнить регулировку их настроек.

Данный момент помогает не только отыскать неисправность, но и улучшить настройку какой-либо системы. Для реализации данного действия потребуется войти в раздел, имеющий название «Параметры». Меню «Вид» позволяет произвести регулировку настроек функции «Blutooth» на случай применения беспроводного способа коммутации.

Какое масло лучше заливать в двигатель Лада Гранта 8 клапанов

Лада Гранта в замена масла

Коробка передач Лада Гранта

Для пользователя машины Лада Гранта доступно создание набора параметров, которые впоследствии можно извлечь из списка значений, заранее присутствующих в программе. К примеру, таким методом можно создать определенный набор, позволяющий проверить холостой ход мотора, а затем сохранить данные и применять в последующем неограниченное число раз.

По завершении диагностического процесса возвращаемся в программное меню по выбору ЭБУ и деактивируем зажигание.

Ошибка р0523, как исправить?

Одной из самых характерных ошибок автомобиля Лада Гранта является ошибка, обладающая цифровым кодом 0523 (более точная индексация Р0523). Согласно прилагаемого к ТС техпаспорта, такая ошибка означает, что «коробка-автомат» сигнализирует о чрезмерно увеличенном уровне подачи масла.

Зачастую, это неисправность электрических компонентов двигателя. Каким образом можно исправить поломку в автомобиле Лада Гранта по коду ошибки 0523? Если при проведении тест-драйва лампа, которая сигнализирует о неисправности, загорается, механик старательно проверяет все компоненты датчика давления, все провода и места их соединения, при необходимости меняет поврежденные элементы и проверяет всю систему еще раз.

В случае если проблема все еще актуальна, проверяется двигатель и все масляные каналы, по которым к нему подается моторное масло. Если данная проверка ни к чему не провела, двигатель автомобиля подвергается проверке на утечку масла. При обнаружении серьезной поломки в двигателе, может потребоваться его замена.

Поиск обд-2 на ладе гранта

1. Находясь на сиденье спереди справа, нужно найти крышку бардачка.
2. Положить руку снизу крышки и провести влево к центральной консоли.
3. Теперь рука должна упереться в диагностический разъем.

В качестве визуального ориентира следует смотреть на вентиляционную крышку, расположенную у ног пассажира спереди. Над ней и находится интересующий нас штекер. Кстати, на сам порт смотреть необязательно, так как его не составит труда обнаружить с кресла водителя. Главное – знать место, где вы будете искать.

Преимущества автосканера

Что такое диагностический разъем OBD

«Сканматик-2» по достоинству оценили даже профессионалы-диагносты. Попробовав однажды этот комплект, автолюбители были приятно удивлены тем, что за относительно небольшую цену он позволяет работать с полным парком отечественных автомобилей и внушительной частью зарубежных.

Приспособление с функциями адаптера elm 327.

Этот адаптер характеризуется довольно маленьким размером и способностью легко подключаться к разъему и быть, из-за своего миниатюрного размера, довольно недоступным для случайных движений пассажира (об этом упоминалось выше). Этот незначительный по размерам, но не по своим функциям адаптер, подключенный к разъему, передает всю необходимую информацию из памяти автомобиля посредством интерфейса Bluetooth в программу на смартфоне владельца ТС (владельцу особенно можно порекомендовать использовать программу Torque, отвечающую своим функционалом всем современным требованиям).

Если в результате проведенной диагностики владелец автомашины получает по некоторым параметрам функционирования своего ТС соответствующие коды ошибок, он может обратиться с ними к специалистам любого автосервиса. Более того, в документации, прикладываемой производителем к изготовленному автомобилю, четко представлены все расшифровки и обозначения кодов ошибок.

Разъем диагностики гранта: тип; схема

https://www.youtube.com/watch?v=95ognGQ4zIY

Диагностический разъем Гранта имеет 16-ти контактный тип ODB-II. Сама же схема контактов (находится в свободном доступе) состоит из штатного заземления кузова Лады Гранты (4), а также штатного сигнального заземления (5).

Что касается выделенных линий для подключения сигнализации, бортового компьютера: (6 – выделенная линия CAN (класс – High), J-2284) и проведения диагностики (7 – К-линия диагностики SO 9141-2 и ISO/DIS 14230-4); (14 – Линия CAN-Low, J-2284); (15 – L-линия диагностики ISO 9141-2 и ISO/DIS 14230-4).

Контроль безопасности автомобиля, а в частности ввод/вывод данных иммобилайзера – (14 – Input/Output for VTM-4 and immobilizer control).

Медленная диагностика считывания поточных данных для определения общего состояния систем автомобиля (9 – SCS (Service Check System)). Обновление ПО, внесение изменения в установки на RAM-памяти (12). Что касается питания, то тут необходимо обратить на контакт под номером 16 (Питание от аккумулятора (12В)).

Имея сведения касательно типа и схемы контактов, владелец Лады Гранты имеет возможность подключения различных устройств, среди которых можно выделить бортовой компьютер или же сканер.

Способ применения

ДР делает возможным считывания информации с машинного механизма, который следит за исправной работой всех элементов машины. На основе предоставленной информации специалист автосервиса может изучить предоставленные коды ошибок в функционировании устройств Лады Гранта.

Через него становится возможным получение сведений с датчиков, которые отмечают возможные поломки в функционировании двигателя. Для применения разъема требуется специальное оборудование. Вполне соответствующим считается адаптер, имеющий обозначение ELM 327.

Схема диагностической колодки

Схема контактов колодки представлена на картинке:

Распиновка колодки может пригодиться при изготовлении переходников на ОБД2.

Электроусилитель руля

Когда зажглась диагностическая лампочка ЭУР либо через некоторый промежуток времени включается/выключается электроусилитель руля, вначале нужно проверить ЭРУ посредством диагностического разъема. Здесь поможет Open Diag (приложение) вкупе с адаптером ОБД-2 либо сканерами:

• Сканматик;
• Мотор-Мастер;
• СканДок.

Диагностический процесс призван указывать, где находятся ошибки, расшифровывать их для дальнейшего ремонта исходя из вида неисправности. Кроме того, проверку выполнять вполне реально и без сканера:

1. У замка зажигания под рулем находится 8-контактный разъем (черный). Требуется демонтаж кожуха у рулевой колонки (снизу вывернуть винты крепежа).
2. Вставить скрепку, замкнув два контакта.
3. Включить зажигание и наблюдать за контрольной лампой.
4. Первым сигналом станет продолжительное горение лампы («1»).
5. Необходимо вести счет последующих коротких сигналов, то есть если 3 коротких, соответственно, «3».
6. Должен в нашем случае образоваться код «13».
