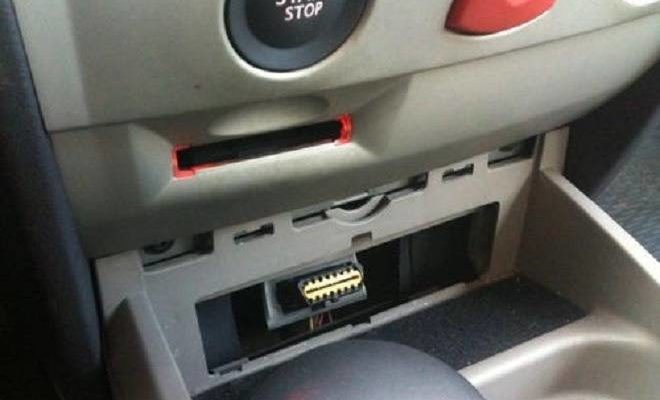

Диагностический разъем и слот Дастер 2021, коды самодиагностики

Работа системы управления

При включении зажигания ЭБУ активирует систему управления: включает топливный насос для создания необходимого давления в топливной рампе и обрабатывает сигналы датчиков температуры охлаждающей жидкости и положения дроссельной заслонки для расчета состава топливовоздушной смеси при пуске двигателя. Если в течение этого времени проворачивание коленчатого вала стартером не началось, ЭБУ через 2 с выключает топливный насос и вновь включает его после начала проворачивания. При работе двигателя ЭБУ обрабатывает информацию датчиков (положения коленчатого вала, положения дроссельной заслонки, температуры охлаждающей жидкости, абсолютного давления воздуха, температуры воздуха на впуске, скорости автомобиля, концентрации кислорода). ЭБУ в зависимости от режима работы двигателя, управляет работой форсунок, катушек зажигания, регулятора холостого хода, клапана продувки адсорбера, вентилятора системы охлаждения двигателя. При включении кондиционера ЭБУ увеличивает частоту вращения коленчатого вала двигателя на холостом ходу и подает сигнал на включение муфты компрессора кондиционера. Угол опережения зажигания ЭБУ рассчитывает в зависимости от частоты вращения коленчатого вала двигателя, нагрузки на двигатель и температуры охлаждающей жидкости. Состав смеси регулируется длительностью управляющего импульса, подаваемого на форсунки, – чем длиннее импульс, тем больше подача топлива, и наоборот. В нормальных условиях работы двигателя впрыск топлива производится поочередно, в каждый цилиндр в момент начала такта впуска. Для этого ЭБУ использует информацию от датчика положения коленчатого вала, который определяет ВМТ поршней 1-го и 4-го, а также 2-го и 3-го цилиндров. В системе отсутствует датчик положения распределительного вала (датчик фаз). Поэтому, чтобы определить, в какой из двух цилиндров нужно произвести впрыск топлива, ЭБУ использует следующий алгоритм. При каждой остановке двигателя в памяти ЭБУ фиксируется последняя задействованная форсунка, и при повторном пуске двигателя команда сначала подается на эту форсунку. Если топливо впрыскивается в цилиндр не в момент начала такта впуска, ЭБУ включает проверочную программу и определяет нужный порядок впрыска топлива в цилиндры. При отсутствии сигнала с датчика положения коленчатого вала (вал не вращается или неисправен датчик и его цепи) ЭБУ отключает подачу топлива в цилиндры. Подача топлива отключается и при выключении зажигания, что предотвращает самовоспламенение смеси в цилиндрах двигателя. Во время торможения двигателем (при включенной передаче и сцеплении), когда дроссельная заслонка полностью закрыта, а частота вращения коленчатого вала двигателя велика, впрыск топлива не производится для снижения токсичности отработавших газов. При падении напряжения в бортовой сети автомобиля ЭБУ увеличивает время накопления энергии в катушках зажигания (для надежного поджигания горючей смеси) и длительность импульса впрыска (для компенсации увеличения времени открытия форсунки). При возрастании напряжения в бортовой сети время накопления энергии в катушках зажигания и длительность подаваемого на форсунки импульса уменьшаются. ЭБУ управляет включением электровентилятора системы охлаждения (через реле) в зависимости от температуры двигателя, частоты вращения коленчатого вала и работы кондиционера (если он установлен). Электровентилятор системы охлаждения включается, если температура охлаждающей жидкости превысит допустимое значение.

При обслуживании и ремонте системы управления двигателем всегда выключайте зажигание (в некоторых случаях необходимо отсоединить клемму провода от «минусового» вывода аккумуляторной батареи). При проведении сварочных работ на автомобиле отсоединяйте жгуты проводов системы управления двигателем от ЭБУ. Перед сушкой автомобиля в сушильной камере (после окраски) снимите ЭБУ. На работающем двигателе не отсоединяйте и не поправляйте колодки жгута проводов системы управления двигателем, а также клеммы проводов на выводах аккумуляторной батареи. Не пускайте двигатель, если клеммы проводов на выводах аккумуляторной батареи и наконечники «массовых» проводов на двигателе не закреплены или загрязнены. ЭБУ содержит электронные компоненты, которые могут быть повреждены статическим электричеством, поэтому не прикасайтесь руками к его выводам.

Как подключиться к разъему и сканировать ошибки

Выбирая устройство, учитывайте, что такой сканер совместим не со всеми автомобилями, выпускаемыми автопроизводителем Renault. Это устройство не может сканировать датчики на старых моделях. Для получения доступа специалисты рекомендуют использовать стандартный адаптер и, соответственно, обычное фиксированное расписание для него. Во всем мире это современное устройство работает со всеми автомобилями, поддерживающими стандарт с 1996 года. В этом случае автомобили могут быть как бензиновыми, так и дизельными.

Стоит отметить, что этот переходник работает исключительно на верхней шине, поэтому в некоторых моделях придется подключить нижнюю шину к верхней шине соответственно, для этого нужно установить переключатель. Фактически вы можете сделать это своими руками или обратившись к специалистам автосервиса. До 2004 года параметры брались непосредственно с нижней шины для моделей Megan.

Владельцам автомобилей с дизельным двигателем понравится этот сканер, поскольку он способен регистрировать характеристики двигателя непосредственно в режиме реального времени. Удобная программа умеет отображать коды ошибок, параметры работы силового агрегата. Благодаря устройству можно настроить датчики, например, температуры кулера, скорости и даже количества оборотов двигателя. Этот сканер является отличным помощником при диагностике и последующем обслуживании автомобиля.

Режим диагностики бортового компьютера логан/дастер

Диагностический режим бортового компьютера есть на следующих моделях:

С помощью данного режима можно:

Интересно, что бортовой компьютер (БК) есть в любой комплектации, просто в базовых версиях нет специальных кнопок.

— вставляем ключ в замок зажигания

— нажимаем и удерживаем кнопку сброса суточного пробега на щитке приборов

— не отпуская кнопку на щитке поворачиваем ключ включаем зажигание

— кнопку на щитке продолжаем удерживать несколько секунд до появления цифр на экране

— отпускаем кнопку и мы режиме диагностики, в нём начинают «дергаться» стрелка скорости и тахометра

https://youtube.com/watch?v=LVUXpm3g85c%3Ffeature%3Doembed

Вы вошли в диагностический режим Рено Логан/Сандеро/Дастер/Ларгус

Первый экран показывает версию прошивки бортового компьютера

На втором экране включаются абсолютно все элементы жк дисплея, обратите внимание на отсутствие одной «палки» в первой цифре слева — её нет у всех, не переживайте.

На третьем экране отображается остаток топлива в баке в литрах. В случае неисправности электропроводки на дисплее будут прочерки. Интересность данного режима в том, что он показывает количество топлива только до 50 литров, т.е. если у вас больше, то покажет 50.

Четвёртый экран показывает мгновенный расход. Данный режим имеется только при наличии прошивки 6002. В данном режиме компьютер показывает моментный расход даже на стоящем автомобиле. Если присутствует неисправность в цепи на дисплее будет прочерк.

Следующий экран доступен также при прошивке БК 6002. Показывает наличие неисправностей датчиков уровня охлаждающей жидкости, датчика уровня топлива и системы информирования о расходе топлива.

При отсутствии как имеющихся так и запомненных неисправностей на дисплее выводятся «- — — — -«.

– Запомненные и имеющиеся неисправности датчика температуры охлаждающей жидкости выводятся на дисплей в виде «- — -TO» при разомкнутой цепи или «- — -TC» при коротком замыкании. Неисправности датчика температуры охлаждающей жидкости не являются критическими; можно не обращать внимания на неисправность «TO», если двигатель холодный.

– Запомненные и имеющиеся неисправности датчика уровня топлива выводятся на дисплей в виде «-JO- -» при разомкнутой цепи, «-JC- -» при коротком замыкании.

– Запомненные и имеющиеся неисправности системы информирования о расходе топлива выводятся на дисплей в виде «D- — — -» при отсутствии сигнала расхода топлива. Неисправности системы информирования о расходе топлива принимаются во внимания только, если автомобиль оснащен бортовым компьютером.

Все приведенные на странице «запомненные неисправности датчика» являются обнаруженными неисправностями, но которые больше не проявляются. При наличии нескольких запомненных или имеющихся неисправностей они показываются на одной и той же строке.

Для удаления из памяти запомненных неисправностей и выхода из режима самодиагностики следует нажать и удерживать штырек нажатым несколько секунд

Категории товаров, которые вам могут быть интересны на основании статьи «Режим диагностики бортового компьютера Логан/Дастер «:

Другие индикаторы, свидетельствующие о поломках

В комбинации приборов автомобиля предусмотрены световые индикаторы, предупреждающие о неисправных системах. Одновременно проблема может фиксироваться контроллерами, код ошибки считывается при самодиагностике или тестовым прибором. Часть неисправностей, отображаемых лампами, не препятствует продолжению движения. Расположение контрольных индикаторов зависит от поколения машины.

Цветовые обозначения

Для отображения неисправностей используются индикаторы:

Диагностика неисправностей

Включение красного силуэта автомобиля с открытыми дверями указывает на их неплотное запирание. Стоит проверить и крышку багажника. Проблема возникает в случае повреждения или замыкания датчиков (замки дверей при этом заперты). Для устранения ошибки следует плотно закрыть крышки или убедиться в исправности концевого переключателя. Оранжевый сигнализатор подушек безопасности должен включиться на несколько секунд после активации зажигания. Постоянное горение индикатора указывает на проблемы с подушками или блоком управления.

Включение красных ламп зарядки батареи, аварийного давления масла, перегрева, низкого уровня тормозной жидкости или некорректной работы гидравлического блока ABS указывает на необходимость остановки и выключения силового агрегата. Дальнейшая эксплуатация машины допускается после проведения диагностики и определения причин включения сигнализаторов (например, лампа низкого давления масла может сработать из-за поломки датчика или отказа насоса).

Оранжевый индикатор замены масла напоминает водителю о необходимости проведения обслуживания. Дальнейшее движение автомобиля допускается. Сигнализатор с пиктограммой графика (называется владельцами пилой или спиралью) используется на машинах с бензиновыми моторами, лампа может работать в 2 режимах. При включении красного светодиода запрещаются дальнейшее движение и работа двигателя (например, отмечены случаи выхода из строя дроссельного блока с одновременной фиксацией ошибки U1123).

Активация оранжевого светодиода в индикаторе с изображением графика указывает на неисправности электрических или электронных блоков, допускающие движение. Водителю необходимо снизить скорость и добраться до ближайшего автосервиса. На кроссоверах с дизелем имеется сигнализатор попадания воды в топливный фильтр. При включении светодиода автомобиль передается на сервис.

Категории товаров, которые вам могут быть интересны на основании статьи «Коды ошибок и индикаторы неисправностей на Рено Дастере»:

Как подключиться к разъему с помощью проводов

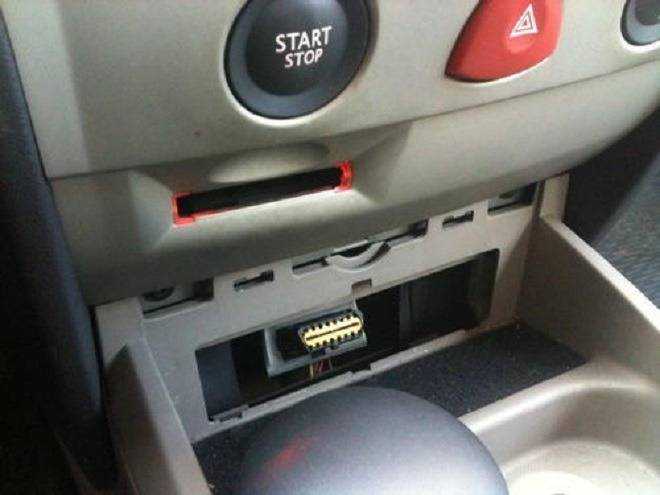

Когда вы знаете, где в автомобиле Рено Меган 2 такая важная вещь, как диагностический разъем и как его сканировать, нужно знать, что к нему можно подключиться с помощью переходника с проводами. Для проведения диагностики своими руками перед обращением в сервис были выпущены некоторые специализированные устройства, подключаемые по проводу или без него. Некоторые беспроводные устройства отправляют полученные данные на компьютер или мобильное устройство. Другие устройства могут передавать данные, полученные через Интернет. Но есть целая группа водителей, которые в диагностике используют исключительно проводные устройства.

Большинство выпускаемых современных сканеров поддерживают практически все модели автомобилей. Многие автовладельцы отдают предпочтение LAUNCH X431 QuiCheck. Это устройство работает на современной элементной основе. Отличительной особенностью сканера является то, что он способен проводить как бы тщательную диагностику, использовать более 40 программ.

Отметим, что LAUNCH производит специализированные тестовые устройства, они могут быть как полупрофессиональными, так и профессиональными. Многие специалисты рекомендуют приобретать проводной адаптер Scanmatik 2, работающий в Windows. Это устройство идеально подходит для автомобиля Renault Megane 2.

Как выполнить диагностирование?

Прибор обладает удобной функцией, позволяющей выполнить сканирование конкретного электронного блока.

Обнаруженные неисправности (ошибки) можно удалить из запоминающего устройства, присутствующего в модуле управления Рено Логан. Если попытка удаления не удалась, то соответствующую неисправность конкретного узла необходимо ликвидировать посредством ремонта или замены некорректно функционирующего элемента. При отсутствии должного опыта в указанных ремонтных операциях рекомендуем воспользоваться помощью профессионального сервиса. В интернете сегодня можно отыскать расшифровки кодов всевозможных ошибок. Это позволяет самостоятельно идентифицировать неисправность и ее устранить без вмешательства специализированной мастерской.

Завершив процесс сканирования, выключаем зажигание и отсоединяем диагностический разъем устройства от автомобильной «розетки».

Принципиальная схема щитка приборов Duster (МКПП, дорестайл)

Подробное описание обеих схем, а также прочих моментов, связанных со щитком приборов (распиновка, сигнальные лампы, диагностический режим и т.д.), есть вот тут:

Можно вопрос. Что бы сделать подсветку приборки постоянной, а не только при включении габаритов, для этого нужно отрезать провод идущий на пин 11 черного разъема и припаять его к проводу идущему на пин 10 того же разъема?

Однако, лично мне кажется более удобным вынуть щиток из панели, спокойно разобрать его на столе и чуток подправить плату под свои нужды. Там можно и яркость подсветки поменять, и сделать так, чтобы она не притухала при подаче напряжения на вход «Габариты». Но это, безусловно, будет дольше, к тому же придется вникать во всякие детали. Вдобавок, при разборке можно что-то сломать (это крайне сложно, но возможно). Так что да — проще и быстрее будет перекинуть провода на черном разъеме. Но если разбирать щиток не боязно, то это даст гораздо бОльшую свободу выбора. Про некоторые манипуляции можно прочитать вот здесь (http://kmpu.ru/duster/shitok_priboro. 82%D0%BA%D0%B0), если что-то окажется непонятным — спрашивай.

Блок предохранителей в салоне Renault Fluence

Он находится с левой стороны от руля, за крышкой.

Предохранитель прикуривателя

Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.

https://youtube.com/watch?v=YDVTmjVShLI%3Ffeature%3Doembed

Дополнительные элементы

Расположен в салоне, в левой нижней части приборной панели, со стороны рулевой колонки.

Автомобиль: Рено Дастер.
Спрашивает: Оксана Попова.
Суть вопроса: Купила шнурок для диагностики,  но не могу найти диагностический разъём на своём Дастере, где он?

Всем привет. Проблема в следующем, нигде не могу найти месторасположение диагностического разъёма на своём Дастере. Думала, что он находится в блоке предохранителей, а его там нет. Потом вспомнила, что на моём предыдущем Рено Меган 2, диагностический разъём был посередине внизу панели приборов, начала искать что-то похожее и не нашла. Может он спрятан куда ещё?

Диагностический разъём на Рено Дастер находится в бардачке

Владею автомобилем Рено Меган 2, до этого были Ситроены и Пежо. Работаю в сервисной зоне дилерского центра, поэтому знаю устройство автомобиля “от и до”. Вы можете всегда обратиться ко мне за советом.

Фото диагностического разъёма, который должен находиться в бардачке автомобиля

Для доступа необходимо открыть бардачок, освободить его от вещей. Разъём будет посередине бардачка на задней стенке. Он закрыт декоративной заглушкой. Необходимо её отщелкнуть.

Снятие декоративной заглушки с диагностического разъёма

Если разъёма диагностики в бардачке нет

Такое может быть, когда в бардачке у Вас пустое посадочное место. Значит разъём перепрятали, или отрезали вовсе. Делается это в противоугонных целях.

Тут пусто. Предыдуший владелец позаботился о сохранности своего авто и спрятал из бардачка диагностический разъём

Основные способы защиты диагностического разъёма

В зависимости от конкретно Рено Дастер разъем для подключения диагностического оборудования может располагаться в различных местах. В связи с этим возникает много проблем. Разберемся, где может быть смонтирован разъем ОБД в Renault Duster.

В заводских моделях контактное гнездо для диагностики ошибок Рено Дастер расположено в перчаточном ящике.

Оно защищено от воздействия пыли и грязи пластиковой крышкой, и установлено в центральной части бардачка. Довольно часто штекер демонтируют или переносят в другое место в связи с установкой дополнительной системы безопасности.

Диагностика Renault Duster

Выявить ошибки Renault Duster можно при самодиагностике. Для этого используется приборная панель. Далее пошагово представлен порядок диагностики Рено Дастер:

Диагностирование ведётся в следующих направлениях:

Диагностика ошибок Рено Дастер с помощью специальных сканеров дает больше возможностей. Сканеры способны произвести следующие операции:

Сканирующее устройство подключается к разъему ОБД. После обработки данных выполняется вывод информации на экран персонального компьютера, телефонного аппарата и даже на сканер, в зависимости от конкретной модели. Обмен данными производится по шине CAN, состоящей из следующих уровней:

Для диагностики Рено Дастер понадобится использовать сканер с кабелем OBD II pin 24. Наиболее популярные устройства:

Scan Tool Pro

• ScanMatic 1,2;
• Renault Consul 3.

Renault Consul 3

При помощи доступного автосканера ELM 327 (версия 1.5) можно провести глубокую диагностику, запрограммировать блоки, активировать датчики, следить в реальном времени за работой узлов.

Но для этого ELM 327 (1.5) надо «допилить».

Автосканер ELM 327 (версия 1.5)

Распространенные коды ошибок Рено Дастер

Рассмотрим наиболее частые коды неисправностей Renault Duster, которые фиксируются бортовым компьютером.

Ошибка Рено Дастер P0138 характеризуется снижением уровня кислорода в выхлопных газах.

Бортовой компьютер выдает код неисправности после десяти секундного превышения напряжения от 1,2 Вольта на кислородном датчике 2. Причинами могут послужить:

При фиксации ошибки P0138 загорается «Check Engine».

В работе двигателя наблюдаются перебои, сопровождающиеся пропуском зажигания. При этом при проверке датчика ДВС может работать на обеденной топливной смеси.

Для точного установления факта ошибки P0138 механики выполняют следующее:

Установить выход из строя датчика кислорода 2 Renault Duster можно мультиметром, прозвонив его. При нулевом значении – он неисправен.Для замены подходит датчик с ВАЗ-2110 – артикул 0258006537. Но понадобится перепаять четыре провода, чтобы оставить заводской штекер питания. Места пайки закрываются термоусадочными кембриками.

Также для устранения проблемы можно переустановить программное обеспечение под Евро 2.

Код ошибки Рено Дастер P0170 фиксируется программным модулем автоматической трансмиссии.

Он активируется в результате отклонения нормальных пропорций топливной смеси. К проявлению проблемы приводят:

При диагностике ошибки P0170 на Рено Дастер проявляются следующие симптомы:

Ошибка Рено Дастер DF001 обусловлена проблемами с датчиком температуры охлаждающей жидкости, в том числе плохим контактом и обрывом в питающей цепи.

Неисправность сопровождается выпадением светового индикатора в виде пилы на панели приборов. Также отмечается рост холостых оборотов до девятисот в минуту. При этом одновременно включается охлаждающий вентилятор радиатора Renault Duster.

Значок в виде «пилы»

Предназначение и функции

Устройство OBD-II обладает только одной функцией – это диагностика ошибок, которые могут выдавать системы автомобиля. Для проведения проверки к нему подключаются считывающие устройства, которые помогают узнать код ошибки и точно выявить, какое повреждение где получено или какой сбой произошел. Чаще всего неполадки возникают в работе двигателя или трансмиссии, разъем помогает узнать и о состоянии других систем, в том числе и электрики.

Разъем, кроме этого, может быть использован и угонщиками, чтобы сбить настройки, например, сигнализации. Именно по тому имеет смысл его скрыть. Одним из самых простых вариантов его защитить является просто перепрятать разъем. Его перенос в другое место заставит злоумышленника потратить много времени на поиски, и если преступление происходит на улице, то, скорее всего, преступник откажется от вашего авто и найдет себе другую жертву. Чаще всего автовладельцы переносят разъем в пепельницу, под подлокотник или сиденье, однако это не очень оригинально и в таких местах вор будет проверять прежде всего.

Выход можно перенести и дальше, его нужно будет вынуть из посадочного места и перенести его в новое место, которое будет выбрано вами. Удобным расположением может стать внутренняя часть центральной консоли или же можно разместить гнездо на двери. Сам выход следует закрыть заглушкой или декоративной отделкой, чтобы не только защитить его от посторонних, но и от пыли и загрязнений.

Если вы собираетесь диагностировать неполадки самостоятельно, следует учесть, что с OBD-II иногда бывают проблемы. Программа не всегда дает доступ к компьютеру автомобиля. Если гнездо не работает, то можно повесить его на новый штекер. Можно оставить штекер и в посадочном месте, но диагностический оттуда убрать. Если выход перепрятать таким образом, злоумышленник скорее решит, что он сломан, и не сможет найти нужный.

Кроме этого, устройство позволяет произвести его перепиновку, для этого потребуется изменить пины самого гнезда. Но переделать их нужно будет соответствующим образом и на диагностическом адаптере, стандартные устройства перестанут подходить, а злоумышленник не сможет заранее подготовиться и присоединить соответствующий штекер к разъему.

Особенности и марки ЭБУ Рено Дастер 2010-2019 г

Прежде чем рассматривать процесс и особенности диагностики, ознакомьтесь с таблицей по применяемым ЭБУ в зависимости от двигателя, а так же возможности диагностических блоков.

МодификацияДвигательЭБУВозможности проверкиКодыИдентификация ЭБУ ИммобилайзерФункции

Электронный блок управления находится в подкапотном пространстве. Установлен на металлической раме крепления аккумулятора. С фронтальной стороны подходят сигнальные провода ЭБУ. Фиксация к колодке – на замок-защелку.

Месторасположение компьютера соответствует всей модельной линейке Renault Duster, начиная с 2010 года. Модернизации подверглись только колодки, число и нумерация пинов.

Снятие ЭБУ необходимо например, при прошивке контроллера или его замене/ремонте.

Диагностический разъем рено дастер где

В современных авто, в отличие от более старых транспортных средств, процедура диагностики неисправностей может быть произведена без вмешательства в работу мотора. Для этих целей используется диагностический разъем Рено Логан. Где она находится и как можно его защитить? Подробно ответы на эти вопросы мы рассмотрим ниже.

Владею автомобилем Рено Меган 2, до этого были Ситроены и Пежо. Работаю в сервисной зоне дилерского центра, поэтому знаю устройство автомобиля «от и до». Вы можете всегда обратиться ко мне за советом.

Владелец может провести проверку электроники автомобиля Renault Duster в дилерском центре с помощью оригинального прибора Clip, или своими руками, подключив к штекеру специальный адаптер типа ELM 327. Считанная информация передается по каналу беспроводной связи Bluetooth к мобильному телефону или ноутбуку, на котором установлена диагностическая программа. Владелец может найти записанные в памяти контроллеров ошибки, а затем произвести ремонт машины на основе расшифрованных кодов неисправностей.

Вместе с адаптером ELM327 mini, который вставляется в разъем напрямую или через переходник (в случае изменения пинов) необходимо запустить приложение Torque, установленное на смартфон.

Недостатком адаптера является ограниченный функционал, владелец может опросить только контроллер двигателя. Выполнить калибровку или адаптацию электронных модулей через адаптер и программу Torque невозможно.

Предусмотрен алгоритм штатной самодиагностики блоков управления с выводом кода на дисплей в комбинации приборов:

Диагностическое меню содержит разделы:

https://youtube.com/watch?v=6VKdLclkdqA%3Ffeature%3Doembed%26wmode%3Dopaque

Разборка панели приборов

Перед тем как установить бортовой компьютер на Рено Дастер необходимо установить на шину разъем. Для этого нужно снять накладку, расположенную на центральной панели авто. Для этого можно использовать специальные пластиковые крючки.

После того, как панель собрана и установлена на место нужно подключиться к диагностическому разъему ноутбук с установленной программой для сканирования системы. С помощью него нужно активировать те функции в прошивке, которые были заблокированы на машине в базовой комплектации и не имеющей БК.

Перед тем как активировать бортовой компьютер на Рено Дастер необходимо найти в перчаточном ящике специальный разъем OBD II. Чтобы подключить ноутбук к автомобилю потребуется специальный диагностический блок. Он может быть выполнен в виде обычного проводного соединения или оснащен беспроводным модулем передачи данных.
