Диагностический разъем дэу матиз расположение

Описание

OBD1 (GM12) коннектор прямоугольный формы, состоит из 12 контактов.

Расположение диагностических разъемов
Комментариев нет
20 мая 2019

Получилось ли Вам найти диагностический разъем?АВТОР

Илья ВасильевАвтор сайта / Диагност

Автор всех статей на сайте. 7-ми летний опыт в автодиагностике и ремонте авто любой сложности и любых марок. Увлекаюсь программированием, чип-тюнингом.

Публикую статьи с обзорами диагностического оборудования, делюсь опытом, программами и инструкциями.

Контакты для связи:

Бортожурнал на DRIVE2.RU: Перейти

Канал на Яндекс.Дзен: Перейти

Группа ВКонтакте: Перейти

65037 05-05-2018 Илья Васильев 66 комментариев

автосканеры для диагностики авто любой марки

21017 08-07-2019 Илья Васильев 6 комментариев

OBD2 ELM327 Bluetooth адаптеров для автодиагностики

16909 08-02-2018 Илья Васильев 7 комментариев

сканер Delphi DS150E

11198 02-01-2019 Илья Васильев 13 комментариев

ELM 327 Mini Bluetooth — всё ещё популярен!

10158 16-07-2018 Илья Васильев 4 комментариев

бывают адаптеры ELM327

9986 25-01-2019 Илья Васильев 7 комментариев

диагностических сканеров и преимущества мультисканеров

8345 26-07-2019 Илья Васильев 6 комментариев

8164 19-05-2018 Илья Васильев 4 комментариев

для автодиагностики — с чем их едят?

7980 06-10-2018 Илья Васильев 4 комментариев

x431 PRO — автосканер для профессионалов

6847 08-12-2018 Илья Васильев 11 комментариев

для ELM327 адаптеров

6802 09-01-2019 Илья Васильев 3 комментариев

адаптеры и шина

2381 18-12-2019 Илья Васильев 6 комментариев

Где находится разъем для диагностики на Daewoo Matiz

На Матизах любой генерации и года выпуска, диагностический разъем расположен под бардачком, со стороны пассажира на переднем сиденье. Необходимо заглянуть под обшивку. Разъем закрыт пластиковой черной крышкой, с елью защиты от влаги и пыли. Расположение разъема указано на схеме в позиции 9.

Дэу матиз где находится диагностический разъем

О, это тревожное чувство, когда на панели matiz загорается желтый значок «Проверка двигателя«! И наконец, в самый неподходящий момент он загорается так, словно переживает момент, когда наша нервная система была наиболее уязвимой и беззащитной!

И вы садитесь за руль и смотрите на то, что случилось с машиной, вы начинаете слушать шум двигателя, пытаясь сравнить его с тем, что было «перед» и что случилось «после» вспышка этой тревоги сигнализирует о неисправности какого-то жизненно важного органа автомобиля.

И начинается паранойя! И вы уже чувствуете своей кожей, что двигатель как-то не так, напряжен, с напряжением и «вытащить» маленькая машина стала хуже, шестерни начали как-то не работать, звук двигателя гремел, как железо на стеклянных нервах, и казалось, что вы ловили немного больше, когда клапаны встретились с поршнями! И если это произойдет в пробке.

Что мне делать? Остановиться и вызвать эвакуатор? Собираетесь в сервис сами? Что если это убьет Матиза ?!

Для многих это знакомая ситуация, верно? И смешная шутка. меньше знаешь лучше поспи, просто в этом случае не получается! Наоборот. И что делать в такой ситуации? На любом форуме нет никакой разумной информации, но почти у каждого есть местная техническая среда, которая является фразой «Мой чек загорелся», немедленно дает диагноз, причину и рекомендации по ремонту.

Итак, давайте попробуем выяснить секретные механизмы, причины и следствия, которые поражают наши нервы и зажгут тревожно желтый значок. Проверка двигателя на приборной панели Дэу Матиз.

Обычные смертные называют эту индикаторную лампу коротким словом «чек» или «chengenjin» из английской фразы Проверка двигателя (двигатель управления) в технической литературе, это можно назвать сокращением мил (Неисправность контрольной лампы) в прямом смысле. индикатор неисправности. А в сленге механики от чьей-то легкой руки часто называют «мясорубка»,

Управляет этим показателем Бортовая диагностическая система OBD (Бортовая диагностикаЯ думаю, что многие удивляются, узнав, что все эти ошибки, которые так часто портят наши нервы, были изобретены для контроля выброса вредных веществ в атмосферу с введением различных стандартов ЕВРО.

И загорается лампа Матиз Проверка двигателя не всегда означает, что вам нужно немедленно ехать в машину. Блок управления двигателем опрашивает разные датчики, и если он получает ответ, выходящий за пределы допустимых значений, система OBD индикатор загорается.

И ее совсем не беспокоит паника, которую может вызвать этот сигнал на нежной психике водителя. Между прочим, одной из наиболее распространенных причин, по которой контрольная лампа зажигается, является плохо закрытая крышка топливного бака, поскольку бортовая диагностическая система тщательно контролирует топливную систему машины, включая контроль утечки паров топлива.

искусственное освещение Проверка двигателя система средств ODB сгенерировал код неисправности. И что это за код и какие шаги нужно предпринять, чтобы это исправить. Вы не узнаете без специального оборудования. Для получения необходимой информации к диагностическому разъему транспортного средства необходимо подключить считыватель ошибок или сканер, который, помимо ошибок, обеспечивает доступ к данным других датчиков и компонентов автомобиля.

В Дэу Матиз Диагностический разъем находится под перчаткой и в зависимости от года выпуска автомобиля разъем будет отличаться. После 2008 года это стандарт. ODBII, для матиза до 2008 года это разъем GM / ВАЗ-12.

И не во всех автосервисах есть необходимое диагностическое оборудование для вашего автомобиля. Использование читателей кода ODB Вы получите код ошибки или несколько кодов. Они будут выглядеть примерно так: P0500 или P2141 и т.п.

Без кодовых таблиц чрезвычайно трудно понять, что означают определенные буквы и цифры, и таких таблиц много: общепризнанные стандартные ошибки ODB, ошибки производителя (DAEWOO, GM, FORD, BMW) и не всегда четко их расшифровывают, но дают указания по поиску и экономят много времени на диагностике.

Опишите диагностику системных ошибок ODB вам нужно написать несколько томов мелким шрифтом с множеством диаграмм, таблиц, заметок и сносок.

И мы очень сомневаемся, что это будет интересно обычному мастурбатору Но мы надеемся, что после прочтения этой статьи средний водитель Matiz поймет, что индикатор этого индикатора не влечет за собой разрушение двигателя через пару километров или заклинивание коробки передач. Но не откладывайте поездку на работу!

Daewoo matiz 0. 8i 5дв. хэтчбек, 52 л. с, 4акпп, 2001 – 2009 г. — elm327 bluetooth v. 5 автосканер elm327 obd2

ELM327 bluetooth v.1.5 автосканер ELM327 obd2 для диагностики автомобиля

Диагностический разъем в автомобилях Daewoo

Диагностические разъемы Daewoo — внешний вид, расположение, назначение выводов

Марки и года

все модели 1990-2000г.

16-ти контактный разъем OBD-II

все модели после 2000 г

Тип разъема №1 — 12-ти контактный

Марки и года: все модели 1990-2000 г.

Назначение выводов диагностического разъема

Типичное расположение: в салоне под торпедой. Может располагаться как со стороны водителя, так и со стороны пассажира

Типразъема №2 — 16-ти контактный разъем OBD-II

Марки года: все модели после 2000 г.

Типичное расположение: в салоне под торпедой со стороны водителя

Диагностика дэу матиз своими руками

Николай Пчелинцев (г. Тамбов) Автомобиль DAEWOO MATIZ выпускается в нескольких модификациях с объемом двигателя 0,8 и 1,0 литров с механической и автоматической коробкой передач, с кондиционером или без него. Автомобиль комплектуется трехцилиндровым (0,8 л) или четырехцилиндровым (1,0 л) четырехтактным двигателем с водяным охлаждением. В этой статье рассматривается система управления трехцилиндрового двигателя объемом 0,8 л.

В состав системы управления автомобиля DAEWOO MATIZ входят различные датчики и исполнительные механизмы, которые управляются бортовым электронным блоком управления (ЭБУ).

Рассмотрим принцип работы электронного блока управления.

Кислородный датчик (без подогрева, неэтилированный)

ЭБУ производит расчет длительности импульса впрыска по таким параметрам, как массовый расход воздуха, частота вращения коленчатого вала, температура охлаждающей жидкости и т.д.

Кислородный датчик обеспечивает корректировку длительности импульса впрыска, используя при этом информацию о наличии кислорода в отработанных газах.

Чувствительный элемент датчика находится непосредственно в потоке отработанных газов. Датчик формирует выходное напряжение, которое изменяется в определенном диапазоне от 0,15 В (высокое содержание кислорода — бедная смесь) до 0,85 В (низкое содержание кислорода — богатая смесь).

Во время эксплуатации автомобиля нередко случаются отказы кислородного датчика. Как правило, это происходит по двум причинам: из-за качества датчика или из-за нарушений условий эксплуатации автомобиля(применение этилированного бензина, нестабильной работы бензонасоса, замыкания одной из форсунок, обрыва или замыкания цепи, и т.д.). При появлении неисправности в память ЭБУ заносится соответствующий код неисправности.

2009, 17

Атам ЭБУ точно MR-140. по фоткам точно он (и фишки, несчастной, на бензин нет)

2009, 22

У меня ,,ксю,, 2808г. новый кузов движок 8 клапанов. Блок и сейчас на том же месте ,но он другой.

Фишки на бензин нет вообщем , диагн. разъём совершенно другой, контакты размещены по другому.

Диагностический разъем ОBD-2 он 12 ШТЫРЬКОВЫЙ. Размещен, как на фото показано, справа от ног пассажира, под малеханькой крышкой.

Daewoo matiz & ravon r2 club

При открытии дроссельной заслонки давление во впускном коллекторе приближается к атмосферному, и напряжение на датчике равно 5 В. Датчик положения дроссельной заслонки Датчик установлен на дроссельном блоке и подсоединен непосредственно к оси дроссельной заслонки.

Конструктивно он представляет собой потенциометр, Рис. Принцип работы оптического датчика один из выводов которого соединен с опорным напряжением 5 В формирует ЭБУ , второй вывод соединен с «землей», а с третьего вывода снимается сигнал для ЭБУ При закрытом положении дроссельной заслонки выходной сигнал с датчика составляет 0,

Вопрос-ответ

Могу ли я самостоятельно забрать свой заказ?

Да. Вы можете забрать свой заказ самостоятельно в нашем пункте выдачи, расположенном по адресу: Москва, м. Кожуховская, ул. Южнопортовая, д. 22, стр. 1, ТЦ “Автомобили”, этаж 1, магазин 130А

Предусмотрены ли гарантии на Разъемы Daewoo?

Да. Мы сотрудничаем напрямую с производителями комплектующих для автоэлектрики. А потому предоставляем гарантии на все товары из этой и других категорий.

Что означает «разъем в сборе»?

Разъемы, которые изначально продаются в спаянном виде, т.е. вместе с проводниками. В отличие от одиночных аналогов, они имеют главное преимущество – экономию времени при замене. Вам не придется паять и собирать их: нужно лишь снять старый разъем и установить новый.

Осуществляете ли вы доставку товара в другой город?

Да. Мы доставляем Разъемы Daewoo в другие регионы через Почту России, либо любой транспортной компанией на ваш выбор. При этом стоимость зависит от расстояния и рассчитывается индивидуально при оформлении заказа.

Предусмотрены ли у вас скидки на продукцию?

Да. В нашем интернет-магазине предусмотрена гибкая система скидок для постоянных и оптовых покупателей. Размер скидки рассчитывается индивидуально: в зависимости от общей суммы заказа.

Марки и года

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Особенности диагностики daewoo matiz

После проведения работ в диагностическом режиме необходимо выключить зажигание и снять перемычку между контактами А и Б разъема.

Считывание данных памяти процессора OBD-II производится при помощи специального сканера, подключаемого к контактному диагностическому разъему считывания базы данных DLC , расположенному под декоративной крышкой на центральной консоли впереди рычага привода стояночного тормоза см.

Кислородный датчик без подогрева, неэтилированный ЭБУ производит расчет длительности импульса впрыска по таким параметрам, как массовый расход воздуха, частота вращения коленчатого вала, температура охлаждающей жидкости и. Так, если код указывает на неисправность датчика температуры охлаждающей жидкости ECTне исключается также вероятность нарушения функционирования собственно модуля управления.

Когда зажигание включено и двигатель не пущен, контрольная лампа неисправности должна включаться на 4 с и затем выключаться.

Если имеется неисправность ЭБУ, ЭБУ включит контрольную лампу неисправности, но не сможет выдать последовательные данные. Неправильный диагностический код неисправностей может быть результатом неисправного сканнера или ЭБУ. Основные неисправности двигателя неправильная регулировка теплового зазора клапанов или утечка вакуума могут существенно изменить показания датчика. Средства диагностики Если неисправность, появляющаяся периодически, очевидна, следуйте следующей инструкции.

2009, 23

Под кожухом у ног пассажира (см. фото постом выше) находится находится ЭБУ.

Движок AM15SMS (как на Lanos&e), ЭБУ MR-140 Euro-3 (оттуда же).

Разъем ЭБУ — OBD II — торчит сверху.

Диагностический разъем матиз расположение

https://youtube.com/watch?v=AjSC2f76iS0%3Ffeature%3Doembed

Думаю, что данный пост будет многим полезен:)

Вот что я использовал:

Длинное зажигание- десятьКороткое- одинДесять коротких- ноль

Вот на моем примере:

У меня выдал ошибку 1500

Вот вам табличка ошибок, господа! На Матиз 0,8 МХСпасибо Shishh за его таблицу

Типы применяемых на Daewoo диагностических разъемов:

Тип разъема №1 — 12-ти контактный прямоугольный разъем

Марки и года (ориентировочно): все модели 1990-2000 гг.

Типичное расположение: в салоне под торпедой. Может располагаться как со стороны водителя, так и со стороны пассажира

Примеры расположения разъема на отдельных моделях автомобилей Daewoo

Daewoo Lanos (после 1997 г. включительно)

Расположение: в районе правой ноги переднего пассажира

Daewoo Nubira (1997-1999 гг.)

Daewoo Nexia (после 1995 г. включительно)

Daewoo Espero (после 1995 г. включительно)

Daewoo Matiz (1998-2000 гг.)

Расположение: под торпедой со стороны переднего пассажира

Введите код неисправности для поиска

Правила ввода: 1. Регистр при вводе кода значения не имеет, 2. Код неисправности должен быть введен полностью, с буквами (если они есть), 3. Буквы надо вводить с английской раскладкой клавиатуры.

2009, 12

А ты у себя нашёл? Потепления жду.

Тепло будет, переверну весь салон.

Как подключить ELM327 OBD2 адаптера к деу нексии, daewoo nexia.

Этот ролик обработан в Видеоредакторе YouTube ()

Похожие темы

от MORO в разделе Электрооборудование и электроника

от Dr. Art в разделе Электрооборудование и электроника

Ваши права

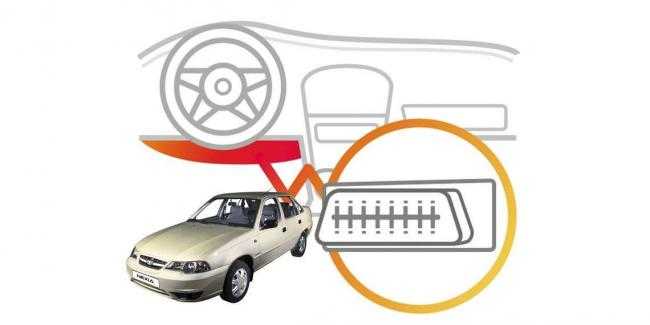

Дэу нексия где находится диагностический разъем фото

Разъем для диагностики дэу нексия

2009, 09

Павло,а где ты увидел обозначение марки эбу,у меня только ZV написано

Принцип работы эбу

ЭБУ контролирует сигналы датчиков, установленных на двигателе и других узлах автомобиля. После анализа сигналов с помощью программного обеспечения, хранящегося в ПЗУ, ЭБУ управляет зажиганием и форсунками, обеспечивая впрыск под давлением во впускной коллектор топлива и его сгорание.

Электронный блок управления установлен с левой стороны под панелью управления.

Общий вид ЭБУ на автомобиле показан на рис. 1, а номера контактов и их назначение приведены в табл.1.

После включения зажигания ЭБУ включает реле топливного насоса. Топливный насос создает определенное давление в топливной системе.

Одновременно ЭБУ контролирует температуру охлаждающей жидкости двигателя и положение дроссельной заслонки.

ЭБУ выполняет расчет количества воздуха по отношению к топливу для обеспечения нормального пуска двигателя.

После запуска двигателя ЭБУ постоянно контролирует температуру двигателя и, в зависимости от этого параметра, производит расчет количества топлива, подаваемого на рампу форсунок, а также устанавливает требуемую величину холостого хода.

После пуска двигателя происходит разогрев датчика кислорода в выпускном коллекторе до рабочей температуры. Система в это время работает в режиме «Открытого контура» В этом режиме игнорируется сигнал от датчика кислорода. ЭБУ вычисляет соотношение «воздух/топливо» по сигналам отдатчиков температуры охлаждающей жидкости и давления во впускном коллекторе.

После прогрева двигателя и датчика кислорода (более 300 «С и выше) ЭБУ переключает систему в режим «Закрытого контура». В режиме холостого хода система также работает в режиме «Закрытого контура», при этом постоянно используется сигнал датчика кислорода для поддержания соотношения «воздух-топливо» 14,7/1.

На рис. 2 показана упрощенная схема системы зажигания, а на рис. 3 показан фрагмент принципиальной схемы электрооборудования автомобиля DAEWOO MATIZ.

Система зажигания мало чем отличается от других систем, устанавливаемых на автомобилях с инжекторным двигателем. Но у этой системы зажигания есть некоторые особенности.

Сигналы верхней мертвой точки (ВМТ) первого цилиндра и угла поворота коленчатого вала формируются оптическим датчиком, который расположен в распределителе зажигания.

Датчик реализован с помощью светодиодов и фотодиодов, разделенных диском. На диске имеются 54 отверстия для считывания угла поворота шкива коленчатого вала.

Ближе к центру диска имеются три прорези, которые обеспечивают формирование сигнала ВМТ.

После поворота диска, который закреплен на валу распределителя зажигания, происходит засветка того или иного фотодиода через указанные отверстия и прорези.

На рис. 4 показан принцип работы оптического датчика. Сигналы с оптического датчика подаются на контакты 5 и 32 ЭБУ.

С контакта 28 ЭБУ сформированный сигнал подается на первичную обмотку катушки зажигания.

У нас вы можете купить разъёмы для следующих

Вся представленная в данной категории продукция предназначена для подключения и подсоединения:

Купить разъем для легковых автомобилей Daewoo можно в нашем интернет-магазине. Благодаря сотрудничеству с поставщиками – производителями комплектующих для автоэлектрики, – мы не только предлагаем покупателям конкурентные цены, но и гарантируем качество всей продукции. Уже выбрали интересующий товар? Тогда оформите заказ, добавив выбранный товар в корзину. Остались вопросы? Задайте их нашему менеджеру по телефонам, указанным в разделе «Контакты».

Где Находится Разъем Диагностики Дэу Нексия ~ VESKO-TRANS

Модель ЭБУ вычислил порывшись по просторам веба. В том числе на форумах Шевроле Ланос. Там тоже обсуждается этот движок (A15SMS) и ЭБУ который им управляет. фотки и все заморочки совпадают (только на новых Нексиях и Ланосах 2008 года Евро 3 надо делать «обучение» датчика коленвала), т.к. ЭБУ и программа, похоже, одинаковые.

Атам ЭБУ точно MR-140. по фоткам точно он (и фишки, пресловутой, на бензин нет)

Эбу у меня похожее на фотке только колодка под торпедой.С нова горит ЧЕК (1336)Неужели узбеки не знают,что эта проблема абсолютно у всех нексий,или это специально что бы делать ТО в сервисе?

Эбу у меня похожее на фотке только колодка под торпедой.С нова горит ЧЕК (1336)Неужели узбеки не знают,что эта проблема абсолютно у всех нексий,или это специально что бы делать ТО в сервисе? Фишки , говоришь , на Шланосе нет. А Это ЧТО?

http://lanos-club.ru/forum/index.php?showtopic=1097&hl=фишка На Евро2 есть на Евро3 уже нет, мозг другой.

Диагностика системы управления двигателем

Система управления двигателем автомобиля DAEWOO MATIZ имеет встроенные средства самодиагностики. Наличие и характер неисправностей сигнализируются включением контрольной лампы Check Engine, расположенной на приборной панели, а коды ошибок записываются в энергонезависимую память ЭБУ.

Диагностику неисправностей следует начинать с проверки внешних повреждений жгутов, соединителей, предохранителей,состояния и целостности вакуумных шлангов, высоковольтных проводов, дроссельного узла. Затем следует проверить исправность аккумулятора, генератора и охранной сигнализации.

Все работы по проверке цепей, замеры напряжений в контрольных точках выполняются вольтметром с входным сопротивлением 10 МОм

Диагностический разъем — Электрооборудование и электроника

Верно.Если во время работы двигателя выходит из строя какой-либо датчик или его показания выходят за пределы нормы, то электронный блок управления двигателем (ЭБУ) генерирует ошибку и зажигает лампочку(«Обслуживание двигателя») на панели приборов.

Коды неполадок передаются в следующей цифровой последовательности:

Десятки представлены вспышками с интервалами в 0.4 сек.Пауза 1.2 сек.Единицы представлены вспышками с интервалами в 0.4 сек.

Сначала три раза подряд передается код 12 (самодиагностика ЭБУ и проверка самой лампочки:Пауза

Этот код служит указанием на начало процедуры выдачи кодов. Каждый индивидуальный код повторяется трижды. Если номера кодов попали в память ЭБУ, они будут передаваться в виде последовательности цифр. После передачи всех кодов, вся последовательность повторяется до тех пор, пока блок управления не будет переведен в нормальное состояние (путем отсоединения перемычки от клеммы диагностики).

В случае возникновения ошибки, необходимо проверить соотоветствующий датчик и проводку. Довольно часто неисправности возникают после мойки двигателя — в разъем попадает вода.

Окончательное решение по замене датчика можно принять после диагностики двигателя при помощи Сканера

Пример кода 24 (цепь датчика скорости автомобиля).

Внимание! Неправильное подключение каких либо приборов и перемычек к диагностическому разъему может привести к выходу из строя ЭБУ! Не имеет смысла считывать коды ошибок, если при работе двигателя не загоралась лампочка «Обслуживание двигателя», а так же просто так, ради любопытства!

Стереть ошибки можно отключив на несколько минут аккумуляторную батарею.

Таблица кодов ошибок

Код Информация о датчике Причина ошибки 13 датчик кислороданет изменения напряжения 14 цепь температуры охлаждающей жидкости высокая температура 15 цепь температуры охлаждающей жидкости низкая температура 21 цепь датчика положения дроссельной заслонки высокое напряжение сигнала 22 цепь датчика положения дроссельной заслонки низкое напряжение сигнала 23 цепь датчика температуры воздуха во впускном коллекторе низкая температура 24 цепь датчика скорости автомобиля нет сигнала 25 цепь датчика температуры воздуха во впускном коллекторе высокая температура 33 цепь датчика абсолютного давления (МАР) высокое напряжение сигнала, т.е. низкий вакуум 34 цепь датчика абсолютного давления (МАР) низкое напряжение сигнала, т.е. высокий вакуум 35 отклонение оборотов холостого хода 42 цепь электронного регулирования момента зажигания (EST) 44 датчик кислорода бедная смесь 45 датчик кислорода богатая смесь 51 неисправность блока калибровки памяти 54 нарушение регулировки содержания СО Неисправность резистора СО

Расположение диагностического разъема у дэу матиз — фото и распиновка obd2 и эбу

Прошивка ECU Дэу Матиз (программирование ЭБУ «на столе») осуществляется со снятием блока. Перепрошивка возможна с использованием загрузчиков, работающих с процессором ЭБУ через BSL-режим.

В статье «Компьютерная диагностика Дэу Матиз своими руками» имеется более подробная информация о типах ЭБУ, а так же о способах их прошивки.

Подключение к разъему ЭБУ

ЭБУ поддерживает следующие режимы программирования:

Считать FLASH, Считать EEPROM, Записать FLASH, Сброс адаптаций, Паспорт ЭБУ, Правильный размер прошивок FLASH памяти для ЭБУ Bosch Sirius D3/D4 — 256 Кб (262144 байт), для ЭБУ Sirius D32/D42/SIM2K-34VR — 512 Кб (524288 байт).

Это поможет устранить неисправность без дальнейшей проверки и сэкономит время. Не используйте таблицу диагностических кодов неисправностей для исправления неисправности, появляющейся периодически. По амплитуде выдаваемого TPS сигнала ECM определяет угол открывания дроссельной заслонки управляется водителем от педали газа и соответствующим образом корректирует подачу топлива во впускные порты камер сгорания.

Отказ датчика, либо ослабление его крепления приводит к перебоям впрыска и нарушениям стабильности оборотов холостого хода. Датчик абсолютного давления в трубопроводе МАР Датчик контролирует вариации глубины разрежения во впускном трубопроводе, связанные с изменениями оборотов коленчатого вала и нагрузки на двигатель и преобразует получаемую информацию в амплитудный сигнал.

Датчик атмосферного давления BARO Датчик вырабатывает амплитудный сигнал, пропорциональный изменениям атмосферного давления, который используется ECM при определении продолжительности моментов впрыска топлива. Датчик встроен в модуль ECM и обслуживанию в индивидуальном порядке не подлежит.

https://youtube.com/watch?v=SAUwI_xxlyI%3Ffeature%3Doembed

Датчик детонации KS Датчик реагирует на изменение уровня вибраций, связанных с детонациями в двигателе. На основании поступающей от датчик информации ECM осуществляет соответствующую корректировку угла опережения зажигания.

Датчик скорости движения автомобиля VSS Как следует из его названия, датчик информирует процессор о текущей скорости движения автомобиля. Полученная информация используется затем процессором при управлении функционированием системы рециркуляции отработавших газов.

Опубликовано 6 сентября 2021

Всё чаще владельцы Матиз пытаются сами диагностировать состояние автомобиля, и нас, как мастеров, это только радует! Ведь своевременная диагностика позволяет бережнее относиться к машине и избежать дорогостоящего ремонта!Поэтому в этом ролике мы подробно расскажем где находится диагностический разъем Дэу Матиз и почему он может выглядеть не так, как вы ожидали)

Фото расположения колодки 16 pin

Детальнее рассмотреть разъем OBD2 можно на фото выше. О том, где распологается ЭБУ, читайте в статье «Диагностика Шевроле Ланос».

Daewoo Nexia | Система самодиагностики (OBD) и коды

На моделях с 1990 до 1994 года устанавливается система самодиагностики OBD1, а с 1995 года – система самодиагностики OBD2.

Для определения кодов неисправности в системе OBD1 необходимо просто рассоединить проверочный разъем, расположенный под панелью приборов. Но для определения кодов неисправностей в системе OBD2 необходимо использование специального прибора для просмотра кодов неисправностей. Для проведения диагностики системы уменьшения токсичности выхлопных газов и управления работой двигателя желательно использовать цифровой вольтметр, который имеет высокое входное сопротивление и не влияет на работу проверяемой цепи (см. рис. Цифровой вольтметр).

Для определения кодов неисправностей и анализа систем управления двигателем необходимо использовать специальные сканеры (см. рис. Сканер).

Блок ECM содержит встроенную систему самодиагностики, которая обнаруживает и классифицирует неисправности в электрических цепях. Когда модуль ECM обнаруживает неисправность, загорается контрольная лампа «check engine», неисправность идентифицируется, и код неисправности записывается в память и сохраняется в ней.

Имеются четыре способа самодиагностики неисправности двигателя. Контрольная лампа «check engine» загорается, если имеется неисправность в U-способе.

U-способ наиболее удобен для пользователя.

Способ чтения памяти. Предназначен для отдела технического обслуживания для проверки запасенных кодов неисправностей.

D-способ. Используется для проверки неисправных частей.

Способ очистки. Предназначен для удаления записанных кодов неисправности.

Электрическая цепь или система

Коды неисправности в системе самодиагностики OBD2 состоят из пяти цифр.

Коды неисправности системы самодиагностики OBD2

R0731 – R0734

R0740 и R0743

R0748 – R0763

Разъемы ДЭУ

В нашем интернет магазине вы можете купить разъемы для корейских иномарок Дэу (Джентра, Нексия, Матиз и т.д.). Каталог включает в себя продукцию от VAG, FCI, DELPHI, APTIV, SUMITOMO, KOSTAL, AMP, MOLEX, KUM и других производителей комплектующих для автоэлектрики.

Чтобы упростить поиск нужного вам товара, на странице представлен фильтр по таким параметрам, как:

Диагностический разъём на DAEWOO

Распиновка разъемов на Daewoo

Тип разъема №1 — 12-ти контактный прямоугольный разъемМарки и года (ориентировочно): все модели 1990-2000 гг. Типичное расположение: в салоне под торпедой. Может располагаться как со стороны водителя, так и со стороны пассажира.

Назначение выводов диагностического разъема:A — МассаB — L-линия диагностики двигателя (в том числе линия считывания медленных кодов самодиагностики), ABS (8192-Baud Serial Data) (не всегда разведена)C — AIR (не всегда разведена)

H — +12В (отсутствует на некоторых моделях)

D — SES-Lamp — линия лампы самодиагностики (не всегда разведена)

E — K-линия диагностики (160-Baud Serial Data)F — TCC (не всегда разведена). На некоторых моделях — питание +12ВG — Управление бензонасосом (не всегда разведена) или +12В замок зажигания (отсутствует на некоторых моделях, напряжение может отсутствовать при включенном зажигании и незаведенном двигателе)J — K-линия диагностики подушек безопасности (AirBag) (8192-Baud Serial Data)M — K-линия диагностики двигателя, ABS

Примеры расположения разъема на отдельных моделях автомобилей Daewoo:

·         Daewoo Lanos (после 1997 г. включительно). Расположение: в районе правой ноги переднего пассажира

·         Daewoo Nubira (1997-1999 гг.). Расположение: в районе правой ноги переднего пассажира

·         Daewoo Nexia (после 1995 г. включительно). Расположение: в районе правой ноги переднего пассажира

·         Daewoo Espero (после 1995 г. включительно). Расположение: в районе правой ноги переднего пассажира

·         Daewoo Matiz (1998-2000 гг.). Расположение: под торпедой со стороны переднего пассажира

Тип разъема №2 — 16-ти контактный разъем OBD-II в форме трапеции Марки и года (ориентировочно): все модели после 2000 г.     Типичное расположение: в салоне под торпедой со стороны водителя.

Назначение выводов диагностическогоразъема:

·         Daewoo Nubira II (2000-2002 гг.)Расположение: в районе левой ноги водителя

Автосканер elm327 daewoo matiz 2002 бензин korea

Датчик давления в топливном баке Датчик является составным элементом системы улавливания топливных испарений EVAP и служит для отслеживания давления паров бензина в баке. На основании поступающей от датчика информации ECM выдает команды на срабатывание электромагнитных клапанов продувки системы.

Датчик-выключатель давления системы гидроусиления руля PSP На основании поступающей от датчика-выключателя PSP информации ECM обеспечивает повышение оборотов холостого хода за счет срабатывания датчика системы стабилизации оборотов холостого хода IAC с целью компенсации возрастающих нагрузок на двигатель, связанных с функционированием рулевого гидроусилителя при совершении маневров.

Трансмиссионные датчики В дополнение к данным, поступающим от VSS, ECM получает также информацию от датчиков помещенных внутрь коробки передач, либо подсоединенных к ней. К числу таких датчиков относятся: При включении зажигания активация реле обеспечивает подъем давления в системе питания. Более подробная информация по главному реле приведена в Главе Системы питания и выпуска.

Инжектор ы топлива ECM обеспечивает индивидуальное включение каждого из инжекторов в соответствии с установленным порядком зажигания.

Кроме того, модуль контролирует продолжительность открывания инжекторов, определяемую шириной управляющего импульса, измеряемой в миллисекундах и определяющей количество впрыскиваемого в цилиндр топлива.

Более подробная информация по принципу функционирования системы впрыска, замене и обслуживанию инжекторов приведена в Главе Системы питания и выпуска.

Характеристики автосканера

Сканер выполнен на другой элементной базе и отличается малыми размерами (20х48х25 мм) и пониженным энергопотреблением. ELM327 BlueTooth V1.5 Blue подключается к ноутбуку или смартфонам на Андроиде, WM через bluetooth интерфейс.

Программное обеспечение, которое можно найти в интернете, позволит вам выполнить много полезных вещей для своей машины. Например, появились программы, с помощью которых можно выполнять не только диагностику, но и настройку (например, FORScan для Ford).

Семейство программ для платформы Android пополнилось программой диагностики для автомобилей Opel. Некоторые программы позволяют прочитать не только стандартные, но и специальные коды производителя. Среди них есть платные, но большинство программ распространяется свободно.

В список совместимых машин входят практически все легковые автомобили, выпущенные после 1996 года (за некоторым исключением), включая все новейшие автомобили, оснащенные шиной CAN. Это относится к авто европейского, азиатского, американского рынков. Продукция волжского автозавода — да, если поддерживается Евро-3.

Поддерживает основные OBDII протоколы: • ISO15765-4 (CAN) • ISO14230-4 (KWP2000) • ISO9141-2 • J1850 VPW • J1850 PWM

ELM327 BlueTooth V1.5 Blue позволяет: • Считывать диагностические коды ошибок, как стандартные (DTC), так и специальные коды производителя (MTC), а также отображать их расшифровку • Производить удаление ошибок и гасить предупреждение «Check Engine» (MIL) на приборной панели.

Если у Вас имеется диагностический адаптер ELM327 Bluetooth то для его работы с программой Torque Вам необходимо:

1. Подключить диагностический адаптер ELM 327 Bluetooth к диагностическому разъему OBD II Вашего авто после чего необходимо включить зажигание.

2. Затем включите модуль Bluetooth на Вашем устройстве (смартфон или планшетный ПК на платформе Android).

3. В настройках Вашего мобильного устройства Вам необходимо зайти в раздел беспроводных сетей Bluetooth и нажать поиск нового оборудования для сопряжения. В окне поиска появится новое устройство (как правило идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.)

4. После этого откройте программу Torque.

5. Перейдите в меню программы пункт «настройки».

6. Откройте раздел «OBD2 настройки адаптера / Выберите устройство Bluetooth» и выберите Ваш адаптер ELM 327 Bluetooth (имеет идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) из списка.

7. После этого нажмите на иконку с надписью «Adapter Status» и проверьте подключение (должны появится зеленые галочки у первых 3-х пунктов в списке).

8. Так же выбрать протокол вручную можно в пункте «Профили автомобиля» (находится в том же меню, где и «настройки»).

9. После этого Вы можете начинать диагностировать Ваш автомобиль!

Автосканер ELM327, в частности, может помочь в решении следующих задач: Считывание значений датчиков двигателя и других электронных систем автомобиля; Определение неисправных датчиков и диагностика приборов на предмет их корректной работы; Считывание и просмотр кодов неисправностей;

Сброс ошибок в памяти компьютера (выключение лампочки CHEK ENGINE). Подробнее о возможностях автосканера мы расскажем чуть ниже в обзоре диагностических программ. Автосканер ELM327 вставляется в специальный диагностический разъем, который чаще всего скрывается под крышкой блока предохранителей, в бордачке, либо под панелью приборов водителя.

Связь диагностического адаптера с компьютером автомобиля происходит по протоколу OBD-II (On Board Diagnostic), но в интернете его чаще всего можно встретить под названием OBD2. Стандарт OBD-II поддерживается практически всеми американскими машинами выпущенными с 1996 г., и европейскими – начиная с 2001-го (дизельными – с 2004 года).

Но иногда бывает, что автосканер не работает и на машинах до 2003 года выпуска – это связанно с тем, что не все автопроизводители сразу же стали внедрять данный стандарт. Для того чтобы работать с автосканером ELM327 вам понадобится считывающее устройство с установленным диагностическим программным обеспечением.

В зависимости от типа исполнения, соединение автосканера ELM327 со считывающим устройством возможно через: Bluetooth; Wi-Fi; USB-кабель.

https://youtube.com/watch?v=cGW-up28FeU%3Ffeature%3Doembed

Диагностические адаптеры бывают как стандартных размеров (примерно 5х3 см), так и в исполнении mini (почти вдвое меньше стандартного). Наибольшее распространение получили bluetooth-автосканеры на базе микроконтроллера ELM327 версии 1.5, так как они отличаются от других моделей диагностических сканеров своей простотой, надежностью и невысокой стоимостью. Кроме того, они подходят к большинству марок современных автомобилей.

Клапан контроля холостого хода

Для увеличения оборотов холостого хода ЭБУ открывает клапан, увеличивая подачу воздуха в обход дроссельной заслонки, а для снижения оборотов — закрывает клапан.

Во время полного выдвижения запорной иглы клапан перекрывает подачу воздуха в обход дроссельной заслонки

2009, 11

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Recommendations

ELM327 на старую Нексию с obd1 не пойдет, как ни старайся. Тыщу раз проверено и обсуждено на всех форумах. Пойдет кабель — адаптер vag com 409 и прога delco, которая есть как на комп, так и мобильная версия на андроид. Я шил эбу на R9 через него (чип ch340, но смарт увидел эбу только через такой же адаптер на чипе ftdi).

2нижних слева перемыкаешь, включаешь зажигание и гляди ошибки, первые 3раза будет 12, это значит проверка, далее пойдут ошибки уже, некоторые из них сопровождаются включением вентилятора, это норма, не пугайся.

Ниже в комментах есть картинка, обычной скрепкой соединяем А и В. После этого вставляем ключ, включаем зажигание, но не заводим, смотрим, считаешь сколько раз моргает.

А если чек не горит, смысл проверять нету же?

Почему ж нету, он покажет ошибки (если есть) те что сохранились, конечно если не сбрасывали, или аккумулятор не снимали.

У меня на трассе временами при скорости 110 загорается чек, через минуту пропадает.Машина как ехала так же едет, что может быть хз

Вот раз загорелся, значит точно в памяти остался.

Дорого нашёл. у меня 240 р стоит, с алика, и подходит без проблем

Набрал в поиске на алике переходник OBD2-GM12. Все работает нормально

Как и в случае с SENS-ом, нам потребуется K-Line адаптер и ПК под управлением ОС Windows. А вот дальше — всё зависит от года выпуска Вашего авто. На автомобилях Daewoo Nexia, Chevrolet Lanos, Chevrolet Nexia, Nexia-2 и ЗАЗ Chance 1.5 в зависимости от года выпуска устанавливались следующие типы ЭБУ:

Daewoo Nexia, Chevrolet Lanos до 2007 года выпуска включительно (Евро-0, Евро-2) — Delco Multec IEFI (диагностическая колодка GM-12)

Chevrolet Nexia, Chevrolet Lanos, ЗАЗ Chance 2008-2009 годов выпуска (Евро-3) — Delphi MR-140 (диагностическая колодка OBD-II). Встречаются так же автомобили ЗАЗ Chance 1.5 2010 года выпуска с ЭБУ MR-140.

Daewoo Nexia 1.6 DOHC с 2008 года (Евро-3) — Sirius D42 (диагностическая колодка OBD-II). Встречаются так же автомобили Nexia 1.6 DOHC 2007 года выпуска с ЭБУ Sirius.

ЗАЗ Chance 1.5 с 2010 года (Евро-3, Евро-4) — Микас 10.3 (М114), аналогичный применяемым на автомобилях SENS (Chance) 1.3 (диагностическая колодка OBD-II)

Бесплатных диагностических программ, которые бы поддерживали все 4 типа перечисленных ЭБУ, увы, не существует. Для каждого же названного типа ЭБУ в отдельности существует несколько бесплатных приложений, но я остановлюсь на самых оптимальных вариантах. Итак, речь пойдёт о ТРЁХ диагностических программах:

1. Для DaewooChevrolet (NexiaLanos) «Евро-2» (Research Daewoo)2. Для DaewooChevrolet (NexiaLanos) «Евро-3» (Chevrolet Explorer)3. Для ЗАЗ Chance 1.5 с ЭБУ Микас (KWP2000)

Чтобы в дальнейшем не запутаться в ссылках — скачивайте соответствующе приложение для своего автомобиля уже сейчас.

Daewoo NexiaChevrolet Lanos Евро-2

Диагностическая колодка автомобиля Lanos находится возле правой ноги водителя. Диагностическая колодка автомобиля Nexia находится в окошке боковой обшивки у правой ноги переднего пассажира (окошко закрыто заглушкой)

Для подключения K-Line адаптера «ORION» потребуется воспользоваться входящим в комплект универсальным «хвостом»: потребуются красный (питание), чёрный (масса) и белый (диагностика) провода (жёлтый не используется). Подключение производим по следующей схеме:

Для подключения OBD-II диагностического адаптера потребуется переходник «OBD2-to-GM12»

Типовые параметры для 1.5 мотора:

!Если у Вас автомобиль Nexia в комплектации с трамблёром (двигатель G15MF) — на УОЗ не обращаем внимания

Для автомобиля Chevrolet Lanos в строке «модель» необходимо выбрать «Lanos», а в строке «двигатель» — «1.5 SOHC»

Для автомобиля Daewoo Nexia 1.5 в комплектации с трамблёром в строке «модель» необходимо выбрать «Nexia», а в строке «двигатель» — 1.5 SOHC

Для автомобиля Daewoo Nexia 1.5 в комплектации с модулем зажигания в строке «модель» необходимо выбрать «NEXIA_UZ»

Самый распространённый дефект автомобилей с ЭБУ Delco — неправильная калибровка дросселя. На каждой третьей Нексии «старого образца» можно наблюдать положение дросселя, отличное от нуля при не нажатой педали акселератора («газа»). Это запускает эффект «домино»: уходит УОЗ, растёт давление воздуха во впуске, при движении накатом не блокируются форсунки, в начале разгона ощущается «провал». Для устранения дефекта необходимо снять ДПДЗ и расточить «уши» (отверстия для крепёжных болтов), особенно овальное (до круглого).

После такой доработки датчик приобретёт осевой люфт на не до конца закрученных крепёжных винтах, и смещая датчик туда-сюда в пределах этого люфта можно будет зафиксировать крепёжными болтами положение, соответствующее 0.52В (0%).

Порядок действий при работе с Research Daewoo:

При избытке воздуха (шаг РХХ меньше 20) — прикрываем заслонку, вращая винт против часовой стрелки. После регулировки необходимо убедиться, что напряжение ДПДЗ не ушло ниже 0,48В, что привод заслонки доходит до регулировочного болта (упирается в него без зазора), и что заслонку не «закусывает» и резком закрытии.

При нехватке воздуха (шаг РХХ больше 30) — снимаем РХХ и промываем наконечник при помощи аэрозоля «Очиститель карбюратора» либо обычным бензином.

Если этого недостаточно — приоткрываем заслонку, вращая регулировочный винт по часовой стрелке. После регулировки необходимо убедиться, что напряжение ДПДЗ при закрытом дросселе не ушло выше 0,56В.

В автомобилях Nexia и Lanos с ЭБУ Delco предусмотрен программный октан-корректор (переключатель таблиц зажигания). Сам переключатель («перемычка») в автомобиле Nexia находится за боковой обшивкой возле правой ноги переднего пассажира; в автомобиле Lanos — либо за той же обшивкой, либо под передним сидением.

Как правило, «с завода» переключатель таблиц у Нексии установлен на «83», а у Ланоса — на «91». Вы можете самостоятельно переключать таблицы, руководствуясь следующей схемой:

Аи-91 = все контакты свободны (перемычка отсутствует)Аи-83 = все контакты замкнуты между собойАи-95 = замкнуты контакты 2 и 3Аи-87 = замкнуты контакты 1 и 2

!Для повседневной эксплуатации при использовании «девяносто второго» бензина целесообразно установить перемычку на «87»!Для эксплуатации мотора на пропане целесообразно установить перемычку на «95»

Chevrolet NexiaNexia-2Chevrolet Lanos Евро-3

Диагностическая колодка автомобилей третьего экологического класса находится там же, где у автомобилей второго экологического класса, а вот сама колодка — иной конфигурации (OBD-II)

Один из самых распространённых дефектов 1.5 мотора третьего экологического класса — повышенные обороты холостого хода и «зависание оборотов» при переходе на ХХ. Основные причины:

1) Заедание тросика «газа». Отслеживается визуально и по ПДЗ (ДПДЗ). Тросик необходимо снять, закачать между тросом и оплёткой силиконовую смазку и отрегулировать натяжение (свободный ход) тросике «с запасом»

2) Дефект ПО ЭБУ (1.5), заключающийся в продувке адсорбера на холостом ходу. В этом случае необходимо заглушить клапан продувки адсорбера. Для этого достаточно заглушить соответствующий штуцер на ресивере, оставив при этом снятый шланг не заглушенным для продувки в подкапотное пространство

3) Неисправность клапана ЕГР

4) Установка РХХ 2112 (вместо 21203)

5) Неправильная калибровка дросселя (ДПДЗ)

6) Дефект РХХ. Вместо родного можно установить РХХ 21203 (Нива)

Порядок действий при работе с Chevrolet Explorer:

Регулировка дроссельной заслонки на двигателе Daewoo третьего экологического класса производится так же, как и на двигателе второго экологического класса с той лишь разницей, что вместо регулировочного болта на дросселе установлена шпилька под «звёздочку»

!В блоках управления MR-140 и D42 необходимо проводить процедуру адаптации (программного обучения) ДПКВ после каждого снятия ремня ГРМ (например, при замене насоса охлаждающей жидкости), если этого не сделать — через несколько километров загорится ошибка «множественные пропуски воспламенения в цилиндрах»

!В прошивках четвёртого экологического класса (XAQS, с 2012 года) ЭБУ различает абсолютное и фактическое положение дросселя. Диагностическое ПО, не предназначенное для работы с такими прошивками выводит показания абсолютного положения в качестве фактического. Абслолютное отсчитывается от положения ДПДЗ в покое (до установки на дроссель). Сделано это для учёта состояния регулировочного винта привода заслонки. 0% фактических при этом примерно равно 12% абсолютного открытия заслонки

Ну и, наконец, Chance 1.5 «нового образца» (ЭБУ Микас)

Собственно, алгоритм действий будет такой же как в случае с SENS, а вот типовые параметры будут немного другими:

Регулировка дроссельной заслонки на автомобиле Chance 1.5 производится так же, как и на автомоблях LanosNexia 1.5 третьего экологического класса.
