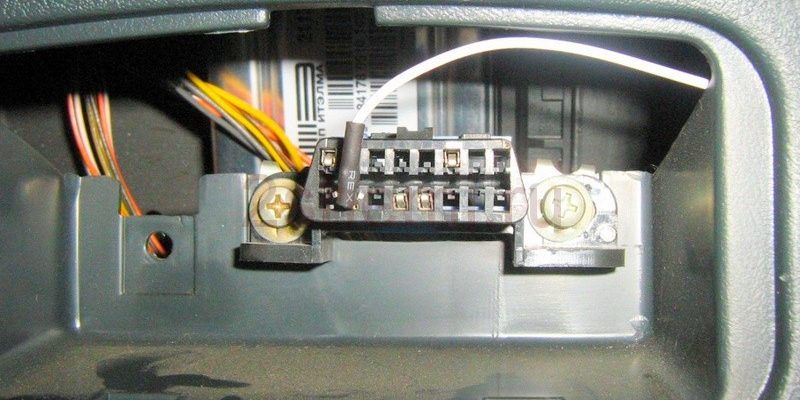

Диагностический разъем ваз 2110: где находится, назначение и доработка

Доработка обд разъема ваз 2110: самостоятельное подключение  адаптера elm 327

На приборной панели автомобиля ВАЗ 21110 находится специальная лампочка «CheckEngine» . При включенном зажигании лампочка загорается и в момент, пока не запущен ДВС автомобиля, специальной программой происходит считывания данных со всех агрегатов и систем автомобиля, передавая  на бортовой компьютер данные о выявлении поломок.

Если же после запуска ДВС автомобиля «чек» не тухнет еще секунд 10, значит, неисправности в системе уже выявлены и  внесены соответствующие коды ошибок в память бортового компьютера.

Коды расшифровываются либо специальным диагностическим прибором, либо самостоятельно. На примере ЭБУ ВАЗ 2110 «Январь-4» рассмотрим алгоритм проведения диагностики самостоятельно:

• соединить контакт «В» колодки диагностики и «массу»;
• повернуть ключ в зажигании на третье положение, не заводя автомобиль;
• лампочка «CheckEngine» подсвечивает код «12» (мигание лампочки один раз -1, после паузы в две секунды мигает два раза подряд -2 вспышками три раза подряд (программа начала диагностику);
• программа выявит неисправность, высвечивая соответствующие коды ошибок (вспышка, пауза).

Несколько советов по установке современного адаптера ELM 327 с программой (протоколом) OBD-II для ВАЗ 2110:

• приобрести адаптер вместе с кабелем;
• изучить инструкцию по установке (распиновка колодки и расположение каждого разъема);
• в каждый разъем колодки необходимо вставлять свой кабель, сверяя распиновку, она должна соответствовать указаниям производителя.

Еще добавим, программы для определения неисправностей адаптера ELM 327 загружаются из различных источников в сети Интернет.

Распиновка контактов диагностического разъема ваз

• A Масса
• B L-линия диагностики двигателя (в том числе линия считывания медленных кодов самодиагностики), ABS (8192-Baud Serial Data) (не всегда разведена)
• C AIR (не всегда разведена)
• D SES-Lamp — линия лампы самодиагностики (не всегда разведена)
• E K-линия диагностики (160-Baud Serial Data)
• F TCC (не всегда разведена). На некоторых моделях — питание 12 В
• G Управление бензонасосом (не всегда разведена)
• J K-линия диагностики подушек безопасности (AirBag) (8192-Baud Serial Data)
• M K-линия диагностики двигателя, ABS

• 2) J1850 Шина
• 4) Заземление кузова
• 5) Сигнальное заземление
• 6) Линия CAN-High, J-2284
• 7) К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
• 10) J1850 Шина-
• 14) Линия CAN-Low, J-2284
• 15) L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
• 16) Питание 12 В от аккумулятора

Расшифровка кодовошибок

Первый символ — буква, обозначает блок неисправности:

• B — кузов;
• C — подвеска;
• P — двигатель (ЭСУД, КПП);
• U — шина обмена данными.

Второй символ — цифра, тип кода:

• 0 — SAE (стандартный);
• 1,2 — OEM (заводской);
• 3 — зарезервировано.

Третий символ — цифра, система:

• 1, 2 — топливная система;
• 3 — система зажигания;
• 4 — снижение токсичности отработавших газов;
• 5 — холостой ход;
• 6 — ЭБУ (ECU) или его цепи;
• 7, 8 — трансмиссия (АКПП).

Четвертый и пятый символ — цифры, непосредственно код ошибки.
