В чем фишка бензонасоса ваз 2114 с тремя проводами?

Причины замены сетки бензонасоса

Признаки загрязнения сеточки:

Сбои проявляются не все сразу, а развиваются постепенно или наступают внезапно после обычной стоянки.

Основной причиной является некачественный бензин или присадки, которые добавляются для различных целей: от «промывки инжектора» до повышения октанового числа. В летнюю жару эти вещества кристаллизуются на сетке, засоряя ее.

Признаки загрязненного экрана:

Неисправности не появляются все сразу, а развиваются постепенно или возникают внезапно после простой парковки.

С какими проблемами можно столкнуться при замене

Основной проблемой, возникающей при замене топливного насоса, является отсутствие ожидаемого эффекта — отсутствие или прерывистая подача топлива.

Поэтому перед началом любых работ важно убедиться, что проблема на самом деле заключается в самом насосе. Действительно, плохая подача топлива может быть вызвана засорением фильтра тонкой очистки, проблемами с топливопроводами — иногда они могут просто неожиданно перекрутиться, или загрязнением форсунок на топливной рейке.

Даже не замененный вовремя воздушный фильтр или засорение дроссельной заслонки могут вызвать эффект, похожий на недостаточную подачу топлива. Но наиболее распространенной проблемой является плохой контакт в электрическом разъеме топливного модуля или перегоревший предохранитель.

Удачи вам и вашему автомобильному другу! Будьте всегда здоровы!

Почему бензонасос не качает

Если бензонасос перестал качать давление топлива, то о запуске автомобиля не может быть и речи.

Эти три причины являются основными из-за чего бензонасос на ВАЗ 2114 перестает качать топливо.

Поиск причины

Первым делом необходимо убедиться в наличии напряжения на бензонасосе, а пропасть оно может по нескольким причинам: перегорание предохранителя или реле, перегорание проводки.

Осматриваем предохранитель бензонасоса на целостность. Находится он под центральной консолью у ног переднего пассажира. Необходимо снять декоративную крышку воздуховода ног, там можно обнаружить три предохранителя и три реле. Все они должны быть целые.

Проверить реле можно с помощью мультиметра установив переключатель на прозвонку, подключаем щупы к катушке реле, она должна показать некоторое сопротивление. Если мультиметр показывает обрыв, значит реле неисправно и требует замены.

Если все целое вероятнее всего сгорел бензонасос для этого его необходимо демонтировать.

Замена электробензонасоса на ВАЗ

При монтаже топливопроводов обратите внимание на направление топлива, указанное стрелками, а установочная стрелка на крышке электронасоса должна быть направлена в корму автомобиля!

Проверка предохранителя

Перегорание предохранителей ЭБН – явление нередкое в цепи погружного бензонасоса. Причин, которые приводят это защитное устройство в негодность, несколько, и прежде чем устанавливать новый предохранитель, необходимо их устранить:

Электросхема подключения бензонасоса ВАЗ 2114

Схема электропроводки бензонасоса ВАЗ 2114 содержит одно реле и один предохранитель.

Плюс аккумулятора подается на один конец катушки реле через контакты главного реле. Другой контакт соединен с землей через контакт бортового контроллера.
Двигатель насоса подключается к напряжению питания через нормально разомкнутые контакты. Алгоритм следующий:

Реле бензонасоса ВАЗ 2114 находится на блоке, расположенном в салоне автомобиля, за правой стороной центральной консоли (со стороны пассажира). В блоке есть три предохранителя и три реле. Нужный находится в центре, а слева от него расположен предохранитель.

Схема подключения бензонасоса и расположение блока реле могут отличаться в некоторых деталях в зависимости от типа ЭБУ и модификаций автомобиля.

Полная электросхема ваз 2114 с расшифровкой

Полный электропакет ВАЗ 2114 можно разделить на две вариации. Основные различия обусловлены изменениями в комплектации в зависимости от года выпуска и комплектации автомобиля. В то же время всю фигуру можно разделить на несколько зон.

Также можно выделить более мелкие блоки: дверные, стеклоочистительные и другие. Для удобства каждый пакет рассматривается отдельно.

Распиновка панели приборов ваз 2114

Здесь сосредоточены терминалы всего автомобильного оборудования. Поскольку устройство расположено под приборной панелью и подвержено постоянному воздействию конденсата или запотевания, некоторые пользователи обрабатывают его термоклеем. Даже тонкое покрытие может надежно защитить устройство от попадания воды.

Компоненты подключаются к устройствам или органам управления:

Видео инструкция по замене

https://youtube.com/watch?v=yg81tBMoTKY%3Ffeature%3Doembed

Не секрет, что без бензина на автомобиле далеко не уедешь. Потому для работы двигателя просто необходимо, чтобы вся топливная система функционировала в оптимальном режиме.

Во многом за подачу топлива на двигатель отвечает бензонасос, которого модель ВАЗ 2114 не лишена, конечно же. Чтобы решить проблему с отказавшим в работе топливным насосом, нужно удостовериться в его виновности.

Распиновка бензонасоса ВАЗ 2107

1 – мотор привода вентилятора радиатора; 2 – колодка монтажного блока; 3 — датчик холостого хода; 4 – ЭБУ мотора; 5 – потенциометр; 6 – комплект свечей зажигания; 7 – БУ зажигания; 8 – электронный датчик положения коленвала; 9 – электробензонасос; 10 – показатель количества оборотов; 11 – лампа контроля исправности электронных систем и тормозной системы; 12 – реле управления системы зажигания; 13 – датчик спидометра; 14 – специальный заводской разъем для считывания ошибок при помощи БК; 15 – жгут форсунок; 16 – электроклапан адсорбера; 17, 18, 19,20 – блок предохранителей для ремонта монтажного блока, защищающих цепи системы впрыска; 21 – электронное реле управления бензонасосом; 22 – электронное реле управления системой подогрева выхлопного коллектора; 23 – система подогрева выхлопного коллектора; 24 – плавкий предохранитель, защищающий цепь подогревателя; 25 – электронный датчик воздуха; 26 – датчик контроля температуры ОЖ; 27 – электронный датчик воздушной заслонки; 28 – температурный датчик воздуха; 29 – датчик контроля давления и лампа недостаточного давления масла.

Проверить бензонасос на ВАЗ 2107 можно просто проверив тестером напряжение на колодке его подключения. Наличие напряжения будет говорить о неисправности электромотора. Вместо тестера (мультиметра) для диагностики неисправности можно использовать контрольную лампу.

В отсутствии такового, это можно сделать разъединив колодку подключения топливного насоса и контроля уровня топлива и подав напряжение проводами от аккумулятора, на место подключения серого провода +12 и на место черного — минус. Загудевший насос будет говорить о неисправности предохранителя, цепи питания или ЭБУ.

Привод переднего моста мтз 1221

Привет всем! Какие чудеса вы не видите на работе

При монтаже шлангов для топлива ориентироваться на направление подачи горючего, указанное стрелками, а установочная стрелка на крышке электронасоса должна показывать направление на корму авто!

Как поменять фильтр грубой очистки на ВАЗ-2113, 2114, 2115

Инструменты, чтобы поменять фильтр бензонасоса на ВАЗ:

• рожковые ключи на 10, 17;
• торцевой на 7;

Порядок замены следующий:

https://youtube.com/watch?v=3ElntDi2XDM%3Ffeature%3Doembed%26wmode%3Dopaque

Распиновка бензонасоса ВАЗ 2110

Если бензонасос, при подсоединении к АКБ напрямую заработал, то придётся прозвонить провода идущие от него до реле бензонасоса, а если не заработал, тогда либо его замена на новый, либо его придётся разбирать и искать неисправность внутри бензонасоса.

Система бензонасоса

Бензонасос сам по себе не работает, он входит в состав специальной станции, так называемой «стакан бензонасоса». Данная деталь является кронштейном крепления бензонасоса в баке. Так же на бензонасос надевается специальный фильтр грубой очистки топлива, позволяющий сохранить бензонасос от попадания в него грязи. На стакане устанавливается датчик уровня топлива и регулятор давления топлива. В совокупности все эти детали и образуют станцию бензонасоса или в народе «стакан».

Проверка реле

Продолжаем проверку бензонасоса ВАЗ 2114. Модуль, в котором располагается предохранитель и реле ЭБН, помещается в приборной панели, внизу, со стороны пассажирского сиденья. Чтобы проверить реле, снимают боковую панель, и слушают, как будет вести себя реле в момент поворота ключа зажигания.

Должен быть щелчок, после которого запускается бензонасос. Отсутствие характерного щелчка говорит о том, что-либо реле вышло из строя, либо отсутствует контакт с этим устройством. Какие в этом могут быть причины? Исправность реле проверяют следующим образом: берут кусочек провода и замыкают им контакты. Если при этом насос заработал, значит проблему следует искать в реле. Его следует заменить.

Обратите внимание, что концы толстого провода вставляются в гнезда куда входят серый и розовый проводки. Когда насос работает нормально, звук его двигателя должен быть слышен в салоне.

Проверить релюшку также можно, установив заведомо рабочее устройство.

Как заменить бензонасос Ваз 2114

Кратко о том, как поменять бензонасос на Ваз 2114, в зависимости от модификации. Замена выполняется легко, как на карбюраторе, так и на инжекторе. У обеих модификаций расположение топливного насоса одинаковое. Пошаговая замена:

Перед установкой необходимо разобраться, как заменить сетку бензонасоса Ваз 2114. Для этого понадобится трещетка с головкой на “10” и плоская отвертка.

Сначала нужно снять стопорное кольцо и приподнять крышку бензонасоса чтобы отключить штекер. Поплавок при замене сеточки тоже можно на время снять, чтобы не сломать крепежи.

Демонтируем стакан с 3 защелок и тянем его вниз. После этого откроется доступ к фильтру (сетке).

Далее в нашем фотоотчете более детальная инструкция.

Топливный насос на данном автомобиле находится в баке. Для его замены будем залазить под заднее сиденье.

Чтобы откинуть сиденье необходимо потянуть за ту часть сиденья, которая находится со стороны спинки сиденья.

Лючок для доступа в топливный бак находится по стрелке. В обесшумке сделаны надрезы для свободного доступа к баку.

Отодвигаем обесшумку и откручиваем отверткой два шурупа крепления крышки лючка бензобака.

Теперь нам необходимо удалить всю грязь вокруг топливной колбы. Мы воспользовались воздухом из компрессора и под небольшим давлением выдували, стараясь не напылить в салоне автомобиля.

Теперь мы можем отсоединить топливные трубки и электроразъем. Трубки снимаются при надавливании на пластиковые фиксаторы по бокам.

Откручивам восемь гаек крепления топливной колбы.

Отводим в сторону провода, трубки и вытягиваем топливную колбу. Необходимо заранее приготовить обрезанную канистру или другую, аналогичную емкость, так как топливная колба будет наполнена бензином.

Теперь на столе приступаем к разбору топливной колбы и замене топливного насоса. Первым делом отверткой поддеваем и снимаем стопорное кольцо указанное на фото.

Нажимаем одновременно на три фиксатора указанные на фото. и тянем верхнюю часть колбы пытаясь рассоединить её.

Отсоединяем все провода и электроразъемы указанные на фото. и вытаскиваем внутреннюю часть в которой находится топливный насос.

Теперь когда колба разсоединена у нас есть доступ к насосу. Отверткой поддеваем и отсоединяем фильтр грубой очистки.

Отгибаем руками два фиксатор топливного насоса и вытаскиваем его из пластика.

Для замены насоса нам необходимо отсоединить шланг указанный стрелкой. Для облегчения снятия шланга можно воспользоваться феном, прогреть шлангу, смягчая её, а потом отверткой поддеть и снять шланг.

Сравниваем снятый насос с новым.

Одеваем шланг на насос и фиксируем её обычным хомутом. Для лучшей обжимки хомута также рекомендуем воспользоваться феном.

Одеваем на новый насос пластиковый кожух и фильтр.

Перед обратной сборкой необходимо очистить корпус от грязи, вымыть бензином и выдуть воздухом весь мусор.

Собираем колбу в обратном порядке разбора.

Не забываем обратно установить стопорное кольцо.

Опускаем собранную топливную колбу в бак.

Чтобы не перепутать правильное положение для установки, на корпусе колбы есть специальный флажок, который должен встать на свое место.

Устанавливаем прижимную пластину и прикручиваем все гайки крепления, не забыв подключить проводок массы.

В ВАЗ 2114 установлен инжекторный мотор объемом в 1,5 и 1,6 литра. Такие моторы оснащены большим количеством датчиков, а так же электронной подачей топлива под давлением. Довольно часто случается, что в автомобиле происходит поломка и топливо перестает поступать в двигатель, тем самым не позволяя ему запуститься. Причину отказа бензонасоса самостоятельно найти довольно сложно, но изучив нашу статью, Вы с легкостью определите виновника поломки и решите проблему в кратчайшие сроки.

В данной статье речь пойдет об поломке бензонасоса на ВАЗ 2114, а именно почему данная деталь перестала качать топливо.

Как заменить бензонасос?

Он должен постоянно держать давление. Если на 3000 оборотах давление начинает постепенно падать, то бензонасос просто не успевает качать. Его нужно заменить. Чтобы это сделать, воспользуйтесь статьей.

Выбор запчасти

Владельцы инжекторов ВАЗ чаще всего устанавливают насос от производителя BOSCH. Он несколько дороже бытовых насосов, но имеет заметно отличающийся срок службы.

Номера деталей топливных насосов для ВАЗ 2113, 2114, 2115:

Модели бензонасосов автомобилей ВАЗ 2114/211

ВАЗ 2114/2115 оснащается бензиновыми двигателями с объемом впрыска 1,5 см3 и 1,6 см3. Для подачи топлива используется электрический погружной бензиновый насос. Это часть топливного модуля, установленного в верхней части бензобака (под задним сиденьем). Помимо насоса, модуль содержит топливный бак (стакан), фильтр грубой очистки и датчик уровня топлива с поплавком.

Для подачи топлива на автомобили ВАЗ 2114/2115 используется погружной электрический бензонасос

Бензонасос ВАЗ 2114/2115 представляет собой обычный электродвигатель постоянного тока в герметичном корпусе с односторонним клапаном на выходе. На вал двигателя надевается крыльчатка специальной формы. Его вращение обеспечивает подачу топлива.

Конструкция и принцип работы бензонасоса

Для того чтобы, найти причину поломки, необходимо изначально узнать конструкцию и принцип работы бензонасоса.

Бензонасос выполняется из множества деталей и напоминает собой электрический двигатель постоянного тока. Корпус его выполняется из пластика, и метала, внутри корпуса помещен магнит и ротор, на вал которого с одной стороны насажена крыльчатка, а с другой токосъёмный коллектор. Сам бензонасос является щёточным двигателем, что сильно снижает его надежность, современные автомобили (иномарки) уже многие перешли на бесщеточные электрические насосы.

Одним из важных элементов насоса является обратный клапан, который держит нагнанное давление в системе и не позволяет ему стечь обратно в бак через клапан.

При появлении напряжения на колодке бензонасоса он начинает вращаться, крыльчатка нагнетает топливо в систему, как только оно достигает необходимого количества, клапан бензонасоса перекрывается, тем самым закрывает путь к оттоку топлива обратно в бак. После чего можно запускать двигатель. Работу бензонасоса можно хорошо услышать, запустив зажигания и прислушаться к его работе. Бензонасос издаст характерный писк и спустя несколько секунд остановится – это будет означать, что давление в систему накачено.

Где находится

Бензонасос на ВАЗ 2114 расположен в баке, доступ к нему находится под задним сиденьем. Если поднять сиденье, то можно найти заслонку, прикрепленную к корпусу несколькими винтами. После откручивания болтов и снятия крышки вы увидите верхнюю часть стакана бензонасоса.

Какое давление должен создавать бензонасос?

Оно должно быть не менее 3,2 бар.

Рабочее давление в рампе для двигателя 1,5 л: от 285 до 326 кПа.

Для двигателя 1,6 л: от 375 до 390 кПа.

Если же давление не соответствует рабочим показателям, то возможными причинами неисправности могут быть следующие элементы:

Реле бензонасоса ВАЗ 2114 находится на блоке, расположенном в салоне автомобиля, за правой стенкой центральной консоли (со стороны пассажира). В блок входит три предохранителя и три реле. Нужное расположено посередине, а слева от него предохранитель.

Схема проводки бензонасоса и расположение релейного блока может различаться в некоторых деталях в зависимости от применяемого типа ЭБУ и модификации автомобиля.

Система давления

Известно, что насос создает давление в топливной системе. Для того чтобы правильно диагностировать или полностью исключить насос, необходимо произвести замеры давления. То есть, нормальное давление на холостом ходу составляет 2,6 атм, при включенном зажигании — от 3, без трубки регулятора — 3,3, с превышенным курком — 7. При нажатии на педаль акселератора нормальное давление будет от 3 до 2,5 атм.

Если при включении зажигания стрелка манометра близка к нулю, регулятор давления неисправен. Если стрелка на дроссельной заслонке близка к нулю, то неисправен бензонасос. Когда он ползет плавно, стоит посмотреть на состояние фильтра бензонасоса ВАЗ-2114.

Где находится бензонасосный фильтр

Реле находится под переборкой, где закреплена земля бензонасоса.

В идеале, при включении зажигания реле создает нужное давление в системе за несколько мгновений и отключается. Если этого не происходит и давление в норме, но процесс не происходит, полностью поднимите переднюю панель, которая закрывает контакты музыки и кондиционера, и посмотрите на пассажирскую сторону: там находятся три реле, самое нижнее — от бензонасоса. Когда вы поворачиваете ключ, реле издает характерный щелчок, оно работает. Если щелчка нет, значит, реле или его контакты неисправны.

Как говорится, если можно реанимировать двигатель, то реле и его контакты лучше заменить. Это не дорого, расположение запасной части очень удобно.

Проверка питания на фишке

Если в блоке предохранителей и реле проблем не обнаружили, значит нужно двигается дальше. Вообще большинство электриков начинают проверку питания бензонасоса именно отсюда – от люка бензобака.

Для этого поднимаем сиденье, отодвигаем подложку, и под ней обнаруживаем люк бензобака. Выкрутив два самореза, открываем его. В нем находятся три клеммы, две из которых плюсовые (черный и серый), а третий идет на массу. Проверяются поочередно оба провода, замыкая концы проводов контрольной лампы одним концом на плюс, а вторым на минус(массу).

Проверяем наличие питания на клеммах контрольной лампой. Если лампочка светит, а насос все-таки не качает, тестером проверяем напряжение в сети. Для того, чтобы ЭБН запустился, необходимо, чтобы напряжение было не менее 10V. Если выясняется, что напряжение ниже, и вы уверены, что аккумуляторная батарея в достаточной степени заряжена, осмотрите состояние разъемов – не закислены ли они. Пониженное напряжение также может быть, если имеется обрыв проводки. Теперь, когда проверили всю электросхему, и убедились, что она в порядке, что провода целы, реле работает, предохранитель для профилактики сменили, причину неполадок следует искать в самом насосе. Далее вы узнаете, как проверить работу бензонасоса на ВАЗ 2114, измерением его давления.

Отсутствует масса

Масса может отсутствовать по разным причинам. Её необходимо проверить таким образом:

Массу нередко повреждает или сдвигает с места сам водитель при использовании ручного тормоза. Также она может пропасть из-за вибраций. Нужно открутить массовый провод, зачистить контакты и крепко затянуть её.

Нелишним будет зачистить контакты и около лючка бензобака. Если после этого насос не заработал, нужно искать обрыв проводки, прозванивая тестером. Иногда место обрыва видно и при осмотре. Чтобы насос снова заработал, нужно устранить повреждение проводки.

Типичные неисправности, их признаки

ВАЗ-2114 — это специальный автомобиль, приобретение которого не требует больших бюджетов. Обслуживание также будет недорогим для владельца. Даже если обслуживание любой иномарки обходится дешевле, запчасти для ВАЗ можно быстро и легко найти в любом магазине, даже в самых отдаленных местах. Распространенной проблемой автомобиля ВАЗ-2114 является бензонасос. Он не перекачивает топливо.

Вот, например, типичная ситуация — двигатель глохнет. При попытке завести автомобиль он либо не заводится вообще, либо заводится и даже работает, но через несколько метров снова глохнет. После проверки аккумулятора единственная оставшаяся проблема — бензонасос. Рассмотрите наиболее распространенные неисправности этого устройства и узнайте, как устранить неисправность.

Распиновка БН ВАЗ 2113, 2114, 2115

Проверка бензонасоса

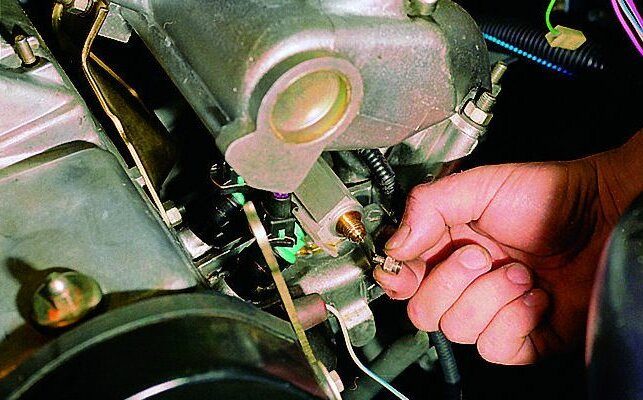

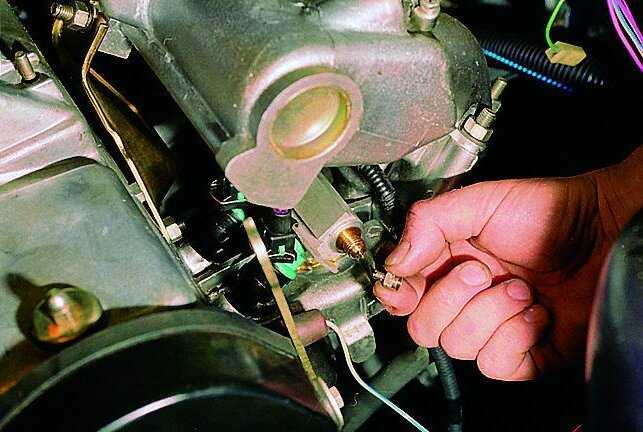

Чтобы проверить бензонасос, необходимо замерить давление топлива в топливной рампе и проверить сам насос, на давление «в стенку».

Для проверки давления топлива понадобиться специальный прибор, топливный манометр, так же можно использовать и обычный манометр, со шлангом, подключив его к рампе через хомуты.

Затем проверяется давление бензонасоса, которое он давит в стенку для этого его необходимо демонтировать (на двигателях в 1,5 литра можно просто пережать обратку). Таким способом проверяется мощность насоса при проверке давления «в стенку» хороший насос давит давление до 8 бар.

Где находится реле бензонасоса

Где располагается реле топливного насоса? Место установки реле разнится в зависимости от марки автомобиля. Чаще всего, находится оно под капотом, в блоке предохранителей и реле.

Реле бензонасоса предназначено в схеме для того, чтобы не допустить случайной подачи большого напряжения на обмотку бензонасоса. Реле стандартное и представляет собой корпус из пластика и катушки с контактами. Находится оно в салоне авто возле консоли. Чтобы получить доступ к нему, надо снять крышку защиты.

Но бензонасос иногда не включается при повороте ключа в замке зажигания. С чем это может быть связано? Прежде всего предохранитель, хотя если бы он сгорел, то не работало бы вообще. Может контакт плохой?

Если электробензонасос при включении зажигания не подает никаких признаков жизни, это вовсе не означает, что именно он сгорел. Причиной неисправности также может быть реле. Самый простой способ проверки на слух – при включении зажигания реле должно щелкать. Если щелчка не слышно, большая вероятность того, что «релюшка» неисправна.

Проверить работоспособность самого насоса просто, поэтому делаем так:

Где находится масса на бензонасос (топливный насос)?

В любом случае необходимо проверить давление в топливной рампе, затем делать уже выводы.

Сетка бензонасоса — это фильтр грубой очистки топлива. Засорение элемента — часто возникающая неисправность при эксплуатации авто в условиях российских дорог, а именно: низкое качество топлива отдельных производителей и АЗС. Сетка бензонасоса моделей ВАЗ стоит недорого, а замена не требует специальных знаний и приспособлений: может быть выполнена силами одного человека в течение часа. Прежде чем гнать машину в сервис на диагностику, надо проверить элементы очистки топлива.

Бензонасос не выключается и перегревается

Одна из наиболее распространенных неисправностей заключается в том, что бензонасос не выключается при повороте ключа зажигания, т.е. вращается непрерывно. Среди основных причин автоэлектрики называют следующие.

Реже происходит выход из строя ЭБУ или датчика давления на насосе (что зависит от блока BP рассматриваемого автомобиля), что также вызывает непрерывную работу топливного насоса. Другой причиной может быть «заливание» форсунок, что не позволяет насосу создать давление в рампе и запустить двигатель. Это можно проверить, посмотрев на состояние свечей зажигания. Если свечи зажигания залиты, проверьте цепь инжектора на обрыв.

Реле бензонасоса проверить довольно просто. Неисправный компонент в работающей системе щелкает в течение 3-5 секунд после включения зажигания, после чего насос отключается. Если реле не щелкает или если оно щелкает, но насос не выключается, снимите реле. Если насос перестает работать, это означает, что данное реле вышло из строя. В качестве альтернативы можно снять реле и слегка постучать по нему, одновременно отсоединяя клемму от аккумулятора. Этот метод часто решает проблему заклинившего реле бензонасоса.

Теперь несколько слов о перегреве насоса. Перегрев бензонасоса на инжекторе проявляется в виде падения его эффективности и неустойчивой работы двигателя. Сам электрический бензиновый насос является погружным, т.е. находится в топливном баке непосредственно в бензине. Такое расположение позволяет устройству эффективно охлаждаться в топливе. Низкий уровень топлива менее 1/4 бака во время активной эксплуатации автомобиля в условиях высокой внешней температуры может привести к такому перегреву.

Устройство электробензонасоса

Электронасос droson, установленный на автомобиле ВАЗ 2114, является довольно сложным автомобильным компонентом. Сам электронасос состоит непосредственно из механического насоса и электродвигателя, собранных в одном корпусе. Поскольку устройство работает непосредственно в бензине, отдельная система смазки и охлаждения не требуется.

Какие топливные насосы устанавливаются на ВАЗ 2114/2115

Бензонасос (или топливный насос) перекачивает топливо из топливного бака в двигатель. На моделях ВАЗ 14 и 15 бензонасос расположен в топливном баке. Топливный бак расположен на нижней стороне автомобиля, в задней части. Поэтому, чтобы получить доступ к топливному насосу, необходимо снять подушку заднего сиденья в салоне и найти под ней небольшой лючок.

Устройство «спрятано» под задними сиденьями, под небольшим лючком в кузове автомобиля

На автомобилях семейства ВАЗ из Самары (т.е. на «четырнадцатых» и «пятерках») устанавливаются «родные» заводские топливные насосы марки «Саратов». Их производительность средняя, но что касается герметизации, то они могут подвести водителя в любой момент. Однако их главным преимуществом является низкая стоимость.

Любой владелец ВАЗ-2114/2115 вполне может заменить ненужный бензонасос на более качественный. Например, для отечественного «ДААЗа» или проверенного временем «Пекара».

Производство бензоколонок находится в Дмитровграде.

Иностранные партнеры: QH (Англия) и OTA (Италия) также прекрасно вписываются в топливную систему отечественных автомобилей, но их стоимость почти в три раза превышает цену бензонасоса в Саратове. Но в отличие от отечественных насосов, изделия QH и OTA имеют только одну мембрану, но очень толстую. Поэтому при использовании дорогих бензонасосов иностранного производства возможность утечки топлива в масло практически исключена.

Видео по замене и проверки бензонасоса ВАЗ 2114

Когда включается зажигание – реле создаёт давление в топливных магистралях методом включения бензонасоса (БН) на пару секунд. После этого, БН будет работать либо при прокрутке стартером двигателя, либо при работе двигателя.

Проверка электрической цепи

В случае неработоспособности (отсутствие подачи топлива) электросхема бензонасоса ВАЗ 2114 требует проверки. Алгоритм действий следующий:

При нормальной работе в салоне должен быть отчетливо слышен звук двигателя насоса. Если неисправность не устранена, необходимо обеспечить доступ к насосному блоку, который расположен под задним сиденьем с правой стороны. Подняв сиденье, и отогнув обшивку, можно увидеть лючок, который крепится двумя саморезами. Сняв люк, получаем доступ к бензонасосу.

Далее проверяем таким образом:

Если напряжение сильно занижено, то причин при исправном проводе массы две:

Реле проверяют установкой перемычки, а провод прозванивают омметром при выключенном зажигании. Для этого потребуется отрезок любого проводника длиной около двух метров. Дополнительный провод подключают в гнездо реле к клемме с серым проводом. Второй конец провода подключают к одному из щупов вольтметра. Вторым щупом касаются гнезда с серым проводом на фишке жгута насоса. Как и в случае с проводом массы, сопротивление должно быть близким к нулю. Практика показывает, что наиболее частой причиной отказа работы является ненадежное крепление провода массы к кузову автомобиля. Для доступа к креплению нужно снять облицовку консоли вблизи рукоятки стояночного тормоза. Клемма провода прикручена к корпусу при помощи самореза.

В результате неполной затяжки контакт ослабевает и подгорает. Следует выкрутить саморез, тщательно очистить место контакта и надежно закрепить клемму.

Электробензонасос (ЭБН) соединяется через 4-х контактное реле со следующими устройствами:

ЭБН должен запускаться почти одновременно со стартером, поскольку стартер дает двигателю импульс на запуск, а бензонасос подает в двигатель горючее. Если бензонасос вовремя не включится и не начнет качать бензин, машина не заведется. Как проверить бензонасос на ВАЗ 2114, почему не включается ЭБН с поворотом ключа зажигания? Какие возникают неполадки в электросхеме, об этом вы узнаете из нашей статьи.

Бензонасос на ВАЗ 2114 находится в баке, а доступ к нему открывается под задним сидением. Подняв сидение можно обнаружить лючок, крепящийся к кузову на несколько болтов. Если выкрутить болты и снять крышку можно заметить верхнюю часть стакана бензонасоса.

Распиновка и где находится диагностический разъем ВАЗ-2112

Проверка главного реле в автомобиле «лада самара»

Цены на такие приборы в автомобильных магазинах минимальны, но их важность нельзя отрицать, так как они в значительной степени влияют на работу электрооборудования. F8 7.5A.

Стоимость этих предметов в магазинах минимальна, но они выполняют очень важную роль и всегда должны быть в рабочем состоянии. Коробка вмещает три реле и три предохранителя на 15 А и закрывается пластиковой крышкой.

Внешняя часть сделана из пластика, так как металлические были подвержены коррозии.

В жгуте проводов панели приборов другие концы белых проводов собраны в одной точке, которая подключена к выключателю освещения приборов, за исключением белого провода, от разъема ‘4’ блока ‘X2’ монтажного блока 28 до блока 83, указывающего на бортовую систему управления.

В целом, однако, модель ВАЗ остается прежней — передний привод, пять дверей.

Отдавайте предпочтение новым моделям. Несмотря на модернизацию, многие автолюбители, далекие от отечественного автопрома, все еще находятся в замешательстве и

Признаки неисправности бензонасоса

https://youtube.com/watch?v=SUJX4_OnlCs%3Ffeature%3Doembed%26wmode%3Dopaque

ПРОВЕРКА КОНТАКТОВ ПРОВОДКИ

Если бензонасос не работает, не спешите его заменять — проблема может заключаться в плохой проводке. К насосу подходят 3 провода: один к датчику уровня бензина, один положительный и один отрицательный к питанию двигателя.

Для проверки проводки не нужны специальные инструменты — все, что вам нужно, это 12-вольтовая лампочка. Подключите лампочку к отрицательному и положительному проводам насоса и включите зажигание — если лампочка мигает, значит, проводка в порядке.

Электромотор

Чтобы проверить это, используйте ту же лампочку. Его провода подключаются к одной из клемм двигателя и включают зажигание. Если лампочка загорается, а затем гаснет, необходимо заменить электродвигатель.

Предохранитель

Это заключительный этап диагностики.

Сейчас ящик находится под капотом, у лобового стекла. Вам нужно открыть его и найти верхний предохранитель. Его сила тока составляет 15 А. На нем также указано, что он предназначен для топливной рейки. Если контакт предохранителя цел, он находится под напряжением. Если контакт поврежден, предохранитель необходимо заменить.

Это распространенные неисправности, встречающиеся на данном устройстве, и их можно диагностировать.

Принципиальные схемы, электрические схемы и выводы разъемов

Бензонасос в вашем автомобиле используется для нагнетания топлива в камеру сгорания. Его работой управляет реле. В автомобиле ВАЗ (в зависимости от модели) блок подачи топлива может быть электрическим или механическим — в зависимости от системы подачи топлива. В автомобиле с инжекторами бензонасос находится в баке. При включении зажигания напряжение подается на клеммы устройства, и оно начинает перекачивать топливо. Если в системе создается достаточное давление, реле автоматически отключает бензонасос — двигатель готов к запуску.

Можно ли делать ремонт бензонасоса своим руками

Механические бензонасосы, благодаря их простой конструкции, можно ремонтировать — ведь в них нет ничего серьезного, чтобы сломаться. Чаще всего ломается мембрана, иногда шток. Его можно заменить, хотя большинство водителей предпочитают покупать новый насос — он дешевый и заменяется за 10 минут.

Что касается электрического бензонасоса, то его не рекомендуется ремонтировать — особенно самостоятельно. Теоретически, электрический бензонасос не подлежит ремонту — этого требует производитель. На практике некоторые самоделкины вскрывают раму и пытаются отремонтировать или заменить поврежденные или неисправные детали. Такая инициатива чревата серьезными повреждениями топливной системы, поэтому лучше не экспериментировать и купить новый насос.

Распиновка фишки бензонасоса

Распиновка фишки бензонасоса ВАЗ 2114 включает в себя контакты подачи питания на электродвигатель, контакт измерителя уровня топлива, контакт сигнализации критического остатка.

Таким образом, фишка насосного блока включает в себя четыре контакта:

Распиновка БН ВАЗ 2108, 2109, 21099

Реле включения топливного насоса (2) показано стрелкой.

1 — форсунки; 2 — свечи зажигания; 3 — модуль зажигания; 4 — колодка диагностики; 5 — контроллер; 6 — колодка, присоединяемая к жгуту панели приборов; 7 — главное реле; 8 — предохранитель главного реле; 9 — реле электровентилятора; 10 — предохранитель цепи питания контроллера; 11- реле электробензонасоса; 12 — предохранитель цепи питания бензонасоса; 13 — датчик массового расхода воздуха; 14 — датчик положения дроссельной заслонки; 15 — датчик температуры охлаждающей жидкости; 16 — регулятор холостого хода; 17 — датчик детонации; 18 — датчик положения коленчатого вала; 19- датчик кислорода; 20- блок управления АПС; 21 — индикатор состояния АПС; 22 — датчик скорости; 23 — электробензонасос с датчиком уровня топлива; 24 — электромагнитный клапан продувки адсорбера; 25 — колодка, присоединяемая к жгуту системы зажигания; 26 — комбинация приборов; 27 — реле зажигания; 28 — выключатель зажигания; 29 — монтажный блок; 30 — электровентилятор системы охлаждения;

На «девятках» с механическим бензонасосом наиболее частой неисправностью является износ диафрагмы бензонасоса, в результате чего при его работе через дренажное отверстие в корпусе появится течь бензина. Второй причиной отказа такого бензонасоса бывает износ толкателя, который передаёт усилие с кулачка распределительного вала на рычаг привода бензонасоса.

Штыревое деление головки топливного насоса ВАЗ 2114 включает контакт питания двигателя, контакт указателя уровня топлива и контакт предупреждения о критическом остатке топлива.

Поэтому жгут проводов насосного агрегата содержит четыре контакта:

Разъем питания, расположенный на устройстве, имеет наружный и внутренний разъемы. Обратите внимание, что насос в сборе подключен к бортовой сети не напрямую, а через переходной жгут, одна клемма которого подключена к блоку, а другая — к бортовой сети.

Цвет проводов в этом жгуте следующий:

На ВАЗ 2114 и другие из этого семейства ставьте фирмы Bosch или Denso, так как оригинальный топливный насос идет только в сборе с модулем (номер детали 21102-1139009-02). Другие производители могут быть предпочтительны только по экономическим причинам.

Необходимый для работы инструмент

Бензонасос является одним из ключевых компонентов топливного модуля ВАЗ 2114. Бензонасос обеспечивает подачу бензина в двигатель под нужным давлением.

Любая гарантия производителя с оригинальным бензонасосом имеет мало общего, поскольку его долговечность напрямую зависит от особенностей эксплуатации — даже самый качественный бензонасос ВАЗ может быстро выйти из строя из-за некачественного бензина.

Где находится масса бензонасоса на ВАЗ 2114?

Насосы на 1,5 и на 1,6-литровые двигатели отличаются между собой.

На двигатель 2111 (1,5 I) — код 2112-1139009-12.

На 11183 (1,6 I) — код 21101-1139009-01.

Конструкция бензонасоса

Что касается самого компонента, то он относится к мембранному типу. Принцип его работы основан на электрическом приводе. Двигатель питается от электрической сети автомобиля. Основным компонентом является специальная мембрана, которая может совершать возвратно-поступательные движения во время работы двигателя.

Мембранная система или установка наддува обязательно оснащается перепускным клапаном, который служит для сброса давления. На выходе из устройства также имеется обратный клапан. Это необходимо для предотвращения утечки топлива из топливной системы в бак. Он также используется для поддержания давления в системе, когда насос выключен.

По принципу действия механические гидронасосы делятся на центробежные и объемные. Первые могут быть турбинного типа, где рабочая часть напоминает крыльчатку с большим количеством лопастей.

На автомобиле ВАЗ-2114 бензонасос постоянно промывается легковоспламеняющейся жидкостью, даже если в баке мало топлива. Эта конструкция используется для охлаждения электродвигателя, поскольку во время работы он сильно нагревается.

Снятие бензонасоса

ВНИМАНИЕ! Работы необходимо проводить со снятой минусовой клеимой АКБ.

Проверка давления топлива

Давление бензина в топливной системе – значимый параметр, влияющий на работу ДВС. Этот показатель позволит выполнить проверку бензонасоса на ВАЗ 2114 инжектор на стабильность работы. Если давление понижено, не будет качественного вспрыска топливно-воздушной смеси. При повышенном давлении топливо способно залить свечи и моторный отсек, в последнем случае возможно возгорание. Давление топлива проверяется специальным прибором манометром.

Перед тем как замерять давление, необходимо выполнить следующее:

Теперь, когда все подготовительные операции выполнены, можно запускать двигатель и замерять давление в рампе. Не забудьте приготовить ветошь, на случай, если топливо немного брызнет. При повышенном давлении подобное иногда случается. При нормальной работе топливного насоса давление должно быть на старте 3 атм, а в процессе работы двигателя и на холостом ходу давление снижается и устанавливается до 2,5 атмосфер.

Устройство схемы электрооборудования ВАЗ 2115

Электрическая схема ВАЗ представляет собой однопроводную схему, положительная клемма подается от аккумулятора к остальным элементам схемы, а отрицательная клемма — на кузов.

Электрическая схема ВАЗ имеет защиту от бросков тока в виде предохранителей с плавкими вставками. Они расположены под капотом.

Предохранители обеспечивают надежную защиту дорогостоящего оборудования, такого как:

Электрическая схема ВАЗ включает в себя реле, которые подключаются к:

Жгут проводов ВАЗ состоит из проводов определенного цвета, которые обозначены буквами. Жгут проводов с учетом цвета крепится с помощью шайб.

Инжекторный двигатель управляется системой, состоящей из блока управления — ЭБУ — и датчиков. ЭБУ является сердцем топливной системы. Он также известен как контроллер. Он обрабатывает информацию от датчиков и управляет системами контроля выбросов и работой машины.

Между этими компонентами — контроллером и датчиками — существует постоянная связь, обеспечивающая бесперебойную работу привода.

Схема подключения ВАЗ включает в себя датчики со следующими функциями:

https://youtube.com/watch?v=_3O229-5AUY%3Ffeature%3Doembed

Изучив принцип их работы, вы сможете избежать проблем, которые вызывают неисправные датчики.

Таким образом, электрическая схема ВАЗа позволила создать надежный и интересный автомобиль. Его обслуживание и поддержание в рабочем состоянии можно проводить самостоятельно, используя схемы.

Есть несколько ситуаций, при которых можно грешить на насос или его составные части. Это придется проверить обязательно. Иначе вы можете потратить огромные деньги на покупку и установку нового топливного насоса, а в итоге окажется, что проблема заключается совершенно в другом.

Работа регулятора напряжения

Но здесь есть одна огромная проблема — в зависимости от скорости вращения коленчатого вала, генератор может выдавать напряжение от 10 до 30 вольт, а такая изменчивость недопустима. Поэтому необходимо стабилизировать напряжение на одном уровне — 12 В. В реальности, конечно, генераторы вырабатывают немного больше — 13,6-14,6 В. Только после этого произойдет нормальная зарядка аккумулятора. Можно стабилизировать выходное напряжение, но проблема в том, что потребляемый ток очень высок.

А регулятор должен иметь значительные размеры и, соответственно, стоимость. Но гораздо проще стабилизировать питание обмотки ротора. Если приложенное к нему напряжение стабильно, магнитное поле не изменится ни при каких обстоятельствах. Это осуществляется с помощью регулятора напряжения. Максимальный ток потребления обмотки возбуждения составляет не более 2А. Конструктивно AVR интегрирован в щеточный узел.

Диагностика

Неисправность бензонасоса ВАЗ 2114/2115 может быть вызвана:

Прежде всего, необходимо проверить электрическую цепь бензонасоса. Для этого вам понадобятся:

Проверьте электрическую цепь в следующем порядке:

Реле и предохранитель бензонасоса на ВАЗ 2114/2115 находятся в монтажном блоке под «бардачком».

Переключите мультиметр в режим вольтметра. Подключите один щуп к розовой клемме провода реле, а другой — к кузову автомобиля. Включите зажигание. Измерительный прибор должен показывать 11,7-12,4 В напряжения бортовой сети. Если напряжение отсутствует, проблема может заключаться в обрыве провода или неисправной контактной группе замка зажигания. В этом случае лучше всего обратиться к электрику. Если питание есть, проверьте, работает ли реле. С помощью отвертки или куска провода замкните розовый и серый провода при включенном зажигании. Это замыкает цепь в обход реле. Если бензонасос работает, замените реле.

Заземляющий кабель насоса крепится к корпусу с помощью самореза.

Если насос неисправен, но двигатель работает нестабильно, проверьте давление топлива в системе. Вам потребуется

Кроме того, желательно иметь помощника.

Процедура выполняется следующим образом:

Найдите отверстие для проверки давления и снимите крышку.

При откручивании золотника топливо может выходить из форсунки.

Подсоедините манометр и насадку с помощью шланга и трубных хомутов.

Существует множество признаков неисправности бензонасоса и все они схожи между собой, а так же их можно спутать и с поломками в других элементах топливной системе, таких как: форсунки, фильтра, РДТ и т.п. Признаки неисправности у элементов топливной системы всегда схожи, но у бензонасоса есть свой фактор, который может явно указывать на его неисправность – это звук его работы.

Любой даже самый качественный и новый насос должен издавать звук при работе. Если этого звука нет, то однозначно что-то с насосом не в порядке.

Возможные симптомы поломки:

Все эти проблемы могут быть вызваны и другими топливными элементами. Например, засор форсунок, так же может влиять на плохой запуск и потерю динамики автомобиля.

Отсутствует плюс

Основными причинами отсутствия плюса могут быть такие, как:

Большинство неполадок легко обнаружить и устранить самостоятельно. Но последние две требуют вмешательства грамотного автоэлектрика. Ремонт своими руками лишь усугубит проблему.

На инжекторных автомобилях устанавливается электрический бензонасос. Являясь частью топливной системы, он управляется посредством команд с бортового контроллера. Схема бензонасоса ВАЗ 2114 включает в себя также другие устройства, относящиеся к топливной системе – потенциометр индикатора количества топлива и сигнализация критического остатка в бензобаке.
