Установка автомаяка и встроенного микрофона, акселерометр, кнопка SOS, возможность управления внешними устройствами

Основные функции и особенности

Видео «Подробный обзор модели SE-маяк»

Канал 220 ВОЛЬТ ТВ в своем ролике привел подробный обзор технических параметров и основных функций GPS маячка Автофон SE.

Скачать инструкцию по установке и эксплуатации маяка Автофон в формате PDF

Сервисное руководство, которое позволит пользоваться и настроить работу устройства, можно загрузить по ссылке:

Комплектации и цены

В продаже можно найти несколько моделей устройств:

1. D-маячок МОТО. Устройство представляет собой поисковый девайс, оснащенный акселерометром. Гаджет выполнен в герметичном корпусе и обладает RF-меткой, которая идентифицирует владельца машины. Стоимость устройства составляет около 6900 рублей.
2. Dialog-маяк. Основное отличие этой модели от вышеописанной заключается в использовании платы расширения, а также наличии иммобилайзера в комплекте. Стоимость девайса составляет около 13500 рублей.
3. SE-маячок. Девайс оснащается акселерометром и оборудуется дополнительным герметичным корпусом. Отсутствует возможность подключения к цепи питания. Эта модель считается одной из самых бюджетных, поскольку автовладелец не сможет подсоединить дополнительный канал и тревожный вход. Цена устройства варьируется в районе 5 тысяч рублей.
4. SE+. Ключевое отличие заключается в наличии модуля, предназначенного для подключения внешнего питания. Присутствуют расширения, использующиеся для постоянного мониторинга и трекинга. Стоимость модели составляет около 4900 рублей.
5. Модель Альфа. Компактное по размерам устройство, выполненное в защищенном корпусе. Позволяет точно определить координаты месторасположения машины. Для поиска используются спутниковые системы ГЛОНАСС, LBS, GPS, GPRS и GSM. Стоимость модели варьируется в районе 5900 рублей.
6. D-маячок. Автономное устройство, оснащенное акселерометром. Имеется схема расширения, а также RF-метка, определяющая присутствие автовладельца. Цена девайса составляет примерно 7700 рублей.
7. Альфа XL. Ключевое преимущество заключается в использовании более емкостного аккумулятора. При автономном режиме функционирования устройство может отработать до пяти лет. Девайс выполнен в специальном защитном корпусе IP 67. В комплекте идет СИМ-карточка с пополненным балансом, поэтому устройство после покупки сразу готово к использованию. Стоимость варьируется в районе 6900 рублей.

Фотогалерея

Фото самых популярных моделей приведены ниже.

Специальные функции для автомобилистов

Устройство имеет дополнительный универсальный канал, который позволяет производить управление различными

внешними устройствами (автозапуск, предпускового обогревателя, блокировка двигателя и т.д.). Помимо

этого, АвтоФон SE-Маяк+ имеет цифровой акселерометр, посредством которого устройство способно обнаружить факт начала

движения автомобиля, переворот, столкновение и информировать об этом владельца. Также Вы можете активировать

режим датчика аварии, что позволит в случае резких ускорений автомобиля и ударов отправить предупреждение об этом

событии с указанием координат на заданные номера.

Как установить и настроить?

Установка девайса осуществляется следующим образом:

1. Открывается крышка, в корпус устройства устанавливаются батарейки. Для этого имеется специальный разъем.
2. В соответствующий слот устанавливается карточка. Крышка блока закрывается.
3. Подберите место для монтажа девайса. Оно должно быть труднодоступным для злоумышленника, чтобы преступник не догадался искать здесь устройство. Такие места, как вещевой ящик, подлокотник, отделы для вещей в дверях, место под сиденьем необходимо исключить. Чтобы затруднить поиск маячка, его можно спрятать за приборную панель, магнитолу либо в дверные карты. Для этого придется снимать облицовку салона. Проследите, чтобы на устройство не воздействовала влага. Несмотря на то что девайсы выполняются в герметичном корпусе, лучше исключить попадание воды на него.
4. Затем на мобильный телефон владельца загружается программа для настройки и управления. На номер, установленный в маячке, отправляются сообщения с конфигурацией. При необходимости выставляются дополнительные опции. В подтверждение на телефон автовладельца должно прийти соответствующее сообщение.

Канал autofongps снял видеоролик, в котором специалисты протестировали работоспособность маячков Автофон.

Настройка девайса производится так:

1. В интернет-браузере надо перейти на страницу регистрации. Ссылка указывается в инструкции к устройству.
2. Если учетная запись уже зарегистрирована, то вводится логин и пароль для входа в аккаунт. При отсутствии «учетки» производится регистрация. В открывшейся форме на сайте указывается личная информация пользователя, в том числе контактный номер телефона и адрес электронной почты. Все поля, которые необходимо обязательно заполнить, обозначаются звездочками.
3. Когда информация будет введена, жмется клавиша «Создать». Это приведет к регистрации новой учетной записи на удаленном сервере компании, который предназначен для мониторинга. На электронный ящик отправляется сообщение с информацией об аккаунте, а также паролем для входа. Он генерируется системой автоматически. Чтобы произвести настройку собственного сервера и своего девайса, пользователь может воспользоваться дополнительной информацией, отправленной в письме.
4. При получении письма необходимо перейти на главную страницу сервиса и ввести логин и пароль для авторизации в форму. Если информация указана верно, то произойдет переход в меню личного кабинета. Здесь пользователь может частично настроить работу устройства и аккаунт. Если карточка в браузере не отображается, а вместо нее пустой экран, можно использовать другую программу. На практике не все веб-браузеры правильно показывают скрипты.
5. Следующим этапом будет добавление маячка в учетную запись. Для этого в нижней части экрана нажимается клавиша «Автофон». Появляется новое меню, пользователю надо выбрать раздел с устройствами. Откроется окно, где указаны все прописанные девайсы. Сверху есть клавиша «Создать», кликните на нее. В появившейся форме указывается вся необходимая информация о гаджете. Вводится IMEI маячка, он имеется на наклейке девайса. Ее можно увидеть на крышке со штрих кодом, но для этого потребуется извлечь гаджет из корпуса и осторожно отсоединить верхнюю часть микросхемы от нижней. Можно узнать IMEI по команде, об этом мы писали вначале статьи. В поле с типом девайса надо указать вид гаджета, его модель. В качестве названия можно использовать любые слова, учтите, что они будут отображаться на карте с координатами, а также в перечне девайсов. После ввода всех данных кликните на клавишу «Добавить». Заполненная форма пропадет, а устройство будет зарегистрировано.

Преимущества АвтоФон SE-Маяк+

• В спящем режиме устройство не имеет никаких излучений и не может быть обнаружено сканерами эфира.

• Благодаря длительному автономному режиму устройство не боится глушения GPS/GPRS-сигнала – после выключения

  “глушилки” устройство выйдет на связь.

• Управление через бесплатное мобильное ПО “АвтоФон Коммандер” для платформ Apple iPhone, iPad и Android.

• Бесплатный сервер контроля и мониторинга “АвтоФон КСА” (ksa.autofon.ru)

• Доступная стоимость гаджета в сравнении с традиционными ОПС.



• Дополнительная экономия и секретность благодаря возможности самостоятельной установки.

• Возможность переустановить устройство с одного объекта на другой.

• Датчик начала движения, переворота.

• Функция удаленного обновления прошивки по GPRS.

• Черный ящик на 98000 GPRS-пакетов.

• Плата внешнего питания и расширений в комплекте.

Команды

Разберем основные команды, позволяющие управлять устройством:

1. Password, sleep (вместо Password подставляется пароль из четырех цифр, назначенный автовладельцем). При отправке этой команды происходит активация интервального режима функционирования. Маячок включается планово по параметрам, заданным в меню будильника. Включение может произойти внепланово в случае тревожных событий, к примеру, когда автомобиль начинает двигаться либо срабатывает кнопка SOS. В остальных случаях маяк будет работать в спящем режиме.
2. Password, online. Эта команда приведет к включению активного режима, устройство будет работать постоянно, все действия осуществляются онлайн. Срок службы аккумуляторной батареи маячка при непрерывном использовании может составить до десяти дней при условии, что функция GPRS-мониторинга будет отключена. Если ее включить, то аккумулятор проработает не более двух суток.
3. Password, rus. Команда позволяет изменить язык сообщений.
4. Password, TIME=ddmmyy, hhxx. Команда предназначена для изменения даты и времени. Dd — день месяца, может быть в пределах от 01 до 31. Аналогично устанавливается месяц. Что касается года, в этом случае пределы составляют от 2010 до 2100. Часы определяются цифрами от 00 до 23, а минуты — от 00 до 59. При отправлении команды девайс начинает процедуру проверки правильности указанных данных. Время будет установлено в момент поступления сообщения на номер.
5. Password, Tn=ddmmyy, hhxx, интервал, режим. Команда предназначена для выставления либо изменения временных настроек одного из двух использующихся будильников. N обозначает номер будильника. Интервал должен быть указан как число и буква, комбинация состоит из двух цифр. При отправке команды производится проверка на правильность введенных параметров. Когда маячок примет сообщение и обработает его, произойдет выполнение команды. В случае срабатывания будильника маяк автоматически начинает функционировать в активном режиме. Производится регистрация устройства в мобильной сети, затем девайс полноценно работает. После очередного включения маячок переводится на введенный в будильнике интервал.
6. Password, ?. Команда предназначена для определения состояния, а также рабочего режима функционирования маячка. При получении данного сообщения девайс отправит владельцу подробный отчет обо всех активных параметрах, помимо использующегося для управления настройками пароля. Применение этой команды дает возможность автовладельцу получить исчерпывающие данные о конфигурации. Отправка сообщения позволит узнать IMEI девайса, а также номер автолюбителя.

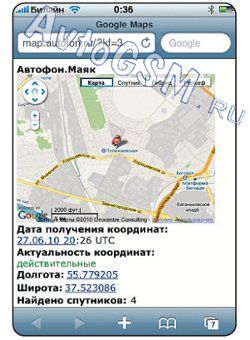

7. Password, G. Команда предназначена для разового определения координат. В результате отправки на мобильный телефон автовладельца придет сообщение с информацией о месторасположении устройства, причем формат отправки будет определяться установленными ранее параметрами. В зависимости от типа заданной конфигурации данные с координатами могут быть отправлены на номер в виде цифр или активной ссылки. Карты могут использоваться разные, но на них будет отмечена точка, которая показывает месторасположение машины. Если у вас смартфон, то открыть эту ссылку можно прямо в телефоне. В зависимости от установленных настроек информация может комбинироваться либо сопровождаться дополнительными данными. Когда маячок не смог определить координаты девайса, то формат сообщения будет другой. На мобильный номер поступит информация, которая позволит выявить координаты маячка по базовым GPS-станциям.
8. Password, S. Команда также предназначена для разового определения координат, но в данном случае будут использоваться идентификаторы GSM-станции.
9. Password, A. Активация команды приведет к включению функции аудиоконтроля. При получении сообщения девайс автоматически перезванивает на номер автовладельца, при этом активируется встроенный в маячок микрофон. Общее число попыток дозвона составляет три, интервал между звонками будет равен одной минуте. Когда процесс аудиосвязи окончен, на протяжении пяти минут маячок еще будет функционировать в активном режиме. После этого происходит его отключение.
10. Password, P=1234. Команда предназначена для изменения текущего пароля, 1234 — новый код. Процедура изменения осуществляется моментально после отправки сообщения.

Это только часть рабочих команд. Полный перечень предоставляется в руководстве к маячку.

Пользователь Andrew Pilin снял видео, в котором показан обзор команд и рассмотрена комплектация маячков Автофон.

Дополнительные возможности

В представленной модели охранно-поискового устройства предусмотрена возможность передавать на занесенный в память

телефонный номер сигнал тревоги, поступивший по внешнему тревожному входу. Помимо этого, устройство имеет встроенную

микрокнопку оправки сигнала SOS, которой Вы можете воспользоваться в экстренной ситуации.

Охранно-поисковая система АвтоФон SE+ Маяк – встроенный микрофон, акселерометр, кнопка SOS, возможность управления внешними устройствами

• Основное
• Характеристики
• Инструкции
• Комплектация

АвтоФон SE-Маяк+ – это устройство нового поколения, которое позволяет контролировать местонахождение транспортных

средств или ценных грузов, а также может использоваться для охраны стационарных объектов. АвтоФон SE-Маяк+ имеет

встроенный акселерометр, микрофон, микрокнопку для отправки сигнала SOS, позволяет управлять внешними устройствами, а также отличается широким функциональным набором.

Широкая сфера применения

АвтоФон SE-Маяк+ предназначен для точного распознавания местоположения объекта и передачи его координат владельцу через

GSM-сеть или по протоколу GPRS. Благодаря своим миниатюрным размерам и длительной автономной работе устройство

может быть скрыто установлено в автомобилях, яхтах, катерах, мотоциклах, скутерах и других ценных объектах, требующих контроля.

Также Вы можете использовать АвтоФон SE-Маяк+ для сопровождения ценных грузов и контроля нахождения людей,

домашних питомцев и т.д. Помимо всего вышеперечисленного, устройство также может использоваться для охраны

стационарных объектов, например, гаражей, торговых павильонов, дач. Благодаря интегрированному микрофону Вы сможете

прослушать обстановку на охраняемом объекте.

Инструкция по настройке маяка Автофон

Маяк Автофон представляет собой автономный девайс, предназначенный для определения координат расположения авто. Для выполнения этой задачи используется навигационная система GPS, а также сеть GSM, благодаря чему информация о машине передается автовладельцу.

Возможности и особенности

Плюсы и минусы по сравнению с сигнализацией

Как установить и настроить?

Видео «Подробный обзор модели SE-маяк»

Руководство

пользователя АвтоФон SE-Маяк+
(pdf)

• Устройство АвтоФон SE-Маяк+

• Батарея литиевая – 2 шт.

• Плата внешнего питания и расширения с кабелем

• SIM-карта со специальным тарифом

Возможности и особенности

В чем заключается особенность функционирования маячка:

• девайс всегда работает в ждущем режиме, если автовладелец не отправляет на его номер команду с необходимостью выявления координат авто;
• получение данных о месте расположения машины осуществляется по разным каналам, их количество может быть любым в зависимости от модели девайса;
• гаджет позволяет точно определить координаты передвигающейся машины;
• устройство имеет обширную функциональность для настройки;
• для обеспечения более эффективной работы автовладелец может установить дополнительные контроллеры, определяющие начало движения, столкновение машины, физическое воздействие на кузов, переворот авто и т. д.;
• девайс позволяет произвести настройку чувствительности, при необходимости можно выставить интервал реакции.

Устройство обладает дополнительными особенностями, что делают его более мощным и точным в отличие от других маячков:

• гаджет функционирует на платформе v. 6. x, при необходимости пользователь может ее обновить до более новой версии;
• используется вместительный черный GPRS-ящик, в нем могут содержаться до 98 тысяч пакетов с данными;
• имеется режим SOS;
• есть опция дистанционного обновления версии прошивки;
• практически все модели, входящие в линейку Автофон, поставляются на рынок в полностью герметичном корпусе;
• девайс устойчив к различным помехам и блокирующим устройствам.

Пользователь Sergey Novikov в своем видео показал, как работает маячок Автофон.

Технические параметры

Разберем параметры маячка:

Канал Autopulse снял видеролик, в котором показана процедура настройки и работы с маячком посредством мобильного приложения.

Внимание! Количество сим-карт и список операторов может отличаться от фотографии на сайте

0.28 кг 25x15x8 см Россия

Задайте вопрос или оставьте отзыв:

Подскажите пожалуйста, где в Мытищах можно установить такое устройство. Спасибо.

У нас нет информации об установщиках в Вашем городе. На сайте производителя есть контактные данные компаний, которые специализируются на установке данных изделий, попробуйте связаться с ними:
http://www.autofon.ru/ -buy#msk

Здравствуйте.Подскажите на какое время лучше настроить маяк выход на связь?

Это зависит от того в какой отрезок времени больше двигается автомобиль.

Здравствуйте.1.Маяк подключенный к внеш. питанию,но в спящем режиме сканером эфира определится?2.Какой тариф сим карты в комплекте?3.Где лучше разместить устройство для лучшего приёма? 4.Как показывается местоположение ,точка на карте,адрес или координаты?5.При сработке датчика движения пишется трек или получаются координаты по которым можно определить маршрут движения?

Здравствуйте.Что такое внешний тревожный вход?Есть у этой модели бесплатная услуга автофон реагирование?Этот маяк работает и от бортсети и от батарей?

1. Это значит, что через плату расширения можно подключить к данному входу какой-нибудь охранный датчик и при его сработки будет отправлен сигнал тревоги на занесенный в память телефонный номер.
2. Данная услуга предоставляется бесплатно для всех маяков Автофон:
http://sos.autofon.ru
3. Да, можно использовать встроенные элементы питания типа CR123A 3,0V 2 штуки, а также осуществить подключение к внешнему питания через плату расширения из комплекта.

К сожалению, у нас нет подходящих модулей.

Здравствуйте, могу ли я использовать этот маяк периодически в качестве трекера с управлением через интернет, без смс-сообщений?

Как отключить передачу данных по GPRS?

Добрый вечер,купил для машины Автофон Маяк SE+ но не могу разобраться к чему подключается модуль внешнего питания я имею ввиду провода + и- к чему подключать может есть схема?

На стр.29 инструкции указано назначение проводов.

Я забыл пароль для общения с системой Автофон SE-Маяк, как его восстановить?

Обратитесь в поддержку Автофон:
http://autofon.ru/contacts

Забыл пароль’ как восстановить?

Плюсы и минусы по сравнению с сигнализацией

Основное преимущество устройства от полноценной противоугонной системы заключается в возможности определения координат автомобиля. Несмотря на защищенность противоугонных установок, существуют способы их взлома в результате перехвата сигнала. Если злоумышленник вскроет и угонит машину, владелец сможет узнать о ее месторасположении путем отправки одного сообщения. Важно, установить девайс в скрытом месте, чтобы преступник его не нашел. Согласно отзывам, многие потребители выделяют простоту установки в отличие от монтажа противоугонной системы. Стоимость такого девайса ниже, чем сигнализации.

В качестве минусов можно выделить отсутствие сирены, которая обычно пугает злоумышленников.
