Проверка системы охлаждения на герметичность на автомобиле

CT-1175 – тестер для обнаружения выхлопных газов в системе охлаждения двигателей внутреннего сгорания. Тестер применяется для автомобилей с бензиновыми и дизельными двигателями. CT-1175 определяет наличие выхлопных газов в системе охлаждения ДВС.

для определения наличия выхлопных газов входит в состав набора!

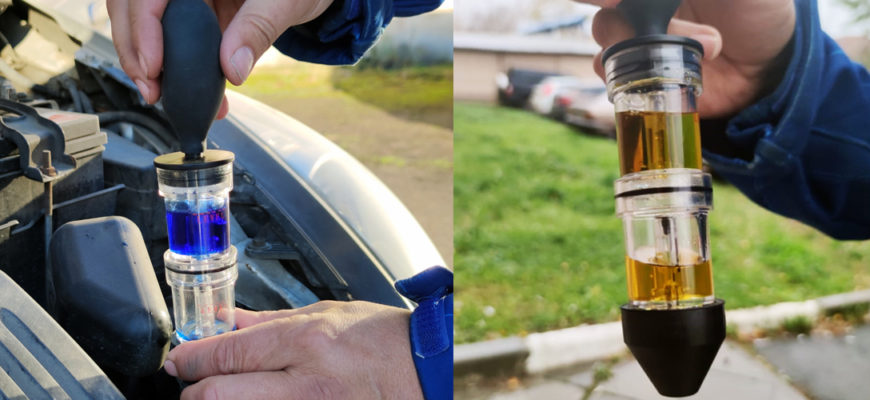

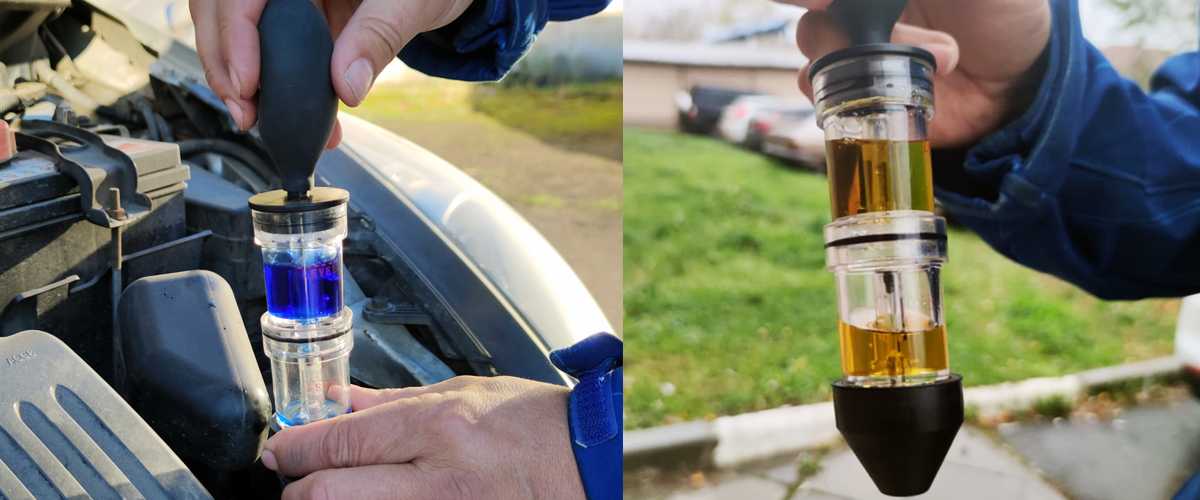

Принцип действия тестера CT-1175

Проверка проводится во время работы двигателя на холостом ходу. Тестер устанавливается в заливную горловину бачка охлаждающей жидкости. Отработавшие газы, попадая в систему охлаждения двигателя, накапливаются в «воздушной подушке» радиатора или расширительного бачка. Тестер анализирует состав смеси, тестовая жидкость меняет цвет с голубого на желтый, при наличии выхлопных газов в системе для бензиновых двигателей, и на зеленый, при наличии выхлопных газов в системе для дизельных двигателей. Обычный метод часто дает неправильный результат, так как присутствующие в воздухе частицы щелочи могут нейтрализовать эффект присутствия CO2, показывая что утечки нет, когда она присутствует. Эти частицы абсорбируются первой камерой тестера, которая действует как фильтр, позволяя только воздуху и CO2 достигать второй — верхней камеры. Если жидкость в верхней камере меняет цвет на желтый или зеленый, это факт свидетельствующий о наличии CO2 в антифризе и соответственно о прорыве выхлопных газов в систему охлаждения.

Диагностика системы охлаждения двигателя на герметичность при помощи тестера CT-1175

Емкость со шкалой

Марка транспортного средства

Тип транспортного средства

Легковые / Грузовые

Дизель / Бензин

Тестеры системы охлаждения / Тестеры утечек

Набор для проверки утечек СО2 в системе охлаждения

С помощью тестера углекислого газа можно определить, попадают ли продукты сгорания топлива в рубашку охлаждения ДВС.
Обычно утечка продуктов сгорания происходит через перекосы головки цилиндра, поврежденные прокладки или трещины в блоке цилиндров.
Проверка осуществляется во время работы двигателя на холостом ходу.
Показателем неисправности служит смена цвета контрольной жидкости. Если в течение минуты проверки жидкость становится желтой, продукты сгорания попадают в рубашку охлаждения ДВС.
