Подключение обд 2 к ваз 2109 инжектор

Алгоритм проведения снятия старой приборной панели автомобиля, с целью установки новой

Колодка диагностики ваз 21102

Примечание. Для того чтобы полностью снять старую электронную приборную панель ваз 2110, отсутствует необходимость выполнять её разборку на отдельные её элементы.

Программы для диагностики автомобилей ВАЗ, Лада и их правильная настройка

В настоящей статье будут рассмотрены способы подключения диагностических сканеров в разъемы OBD2 и GM12 автомобилей марики ВАЗ, Лада, следующих моделей: 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, Гранта, Приора, Веста, X-ray, Калина, Ларгус, Нива Будет рассмотренна работа сканеров ELM327 OBDII и Master Kit ВМ9213 с автомобилями марки ВАЗ, Лада и программ для диагностики Torque, OpenDiag и их правильная настройка. Так же рассмотрим подключение данных сканеров на примере из видеороликов.

Подключение сканера диагностики через GM12 и OBD2 разъемы к автомобилям ВАЗ, Лада

Начнем сразу с того, на чем оступается большинство начинающих диагностов автомобилей ВАЗ или Лада. Для своих инжекторных автомомбилей АвтоВАЗ ставил разъемы для подключения ЭБУ типа GM12. Сканер ELM327 рассчитан на работу с OBD2, поэтому связаться с «мозгами» автомобиля посредством использования данного сканера для диагностики автомомбилей ВАЗ и Лада до модели 2114 будет немного проблематично, но, в общем-то, при определенных «танцах с бубном» вполне возможно (хотя авто с прошивкой Bosch 7.9.7 c 2011 года будет видеть без проблем). Но первым делом мы рассмотрим подключение диагностического сканера через разъем GM12, который подключается к автомобилю с разъемом GM12 (OBD1) по USB.

Подключение сканера в разъем GM12 ВАЗ, Лада 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113

Для диагностикики (а так же ЧИП-тюнинга, прошивки) инжекторных двигателей автомобилей ВАЗ с разъемом GM12 (OBD1) по линии K-line используют сканер от «Мастер Кит» ВМ9213 и его модернизированной версии BM9213M.

Руководство пользователя и распиновка Мастер Кит ВМ9213

Эксплуатация Мастер Кит ВМ9213

Адаптер ВМ9213 работает на ПК так же с программой KWP. Но подключается при работе с ней к ЭБУ только с заведенным двигателем. Это особенность даноой программы.

Схема устройства ВМ9213. Как видим, он может работать как с OBD1 (GM12) так и с OBD2, что делает его универсальным, подходящим для работы по K-line со всеми моделями машин ВАЗ, Лада имеющими инжекторный двигатель. С его помощью можно осуществлять как диагностику отечественных автомобилей, так и прошивку их ЭБУ. Он так же способен диагностировать и иномарки, которые поддерживают подключение по K-line или L-line, но это уже отдельная тема для другой статьи.

Подклчение по K-line к автомобилям марки ВАЗ, Лада с OBD2

Распиновка при подключении по OBD2 K-line адаптера ВМ9213

Автомобили с OBD2 разъемом чаще всего диагностируют с помощью сканера ELM327. Его так же возможно использовать с OBD1 (нашей GM12), но не без трудозатрат.

Распиновка ELM327 при подключении к OBD1 (GM12)

Вот видео о подключении диагностического сканера ELM327 к Lada 2112 с GM12

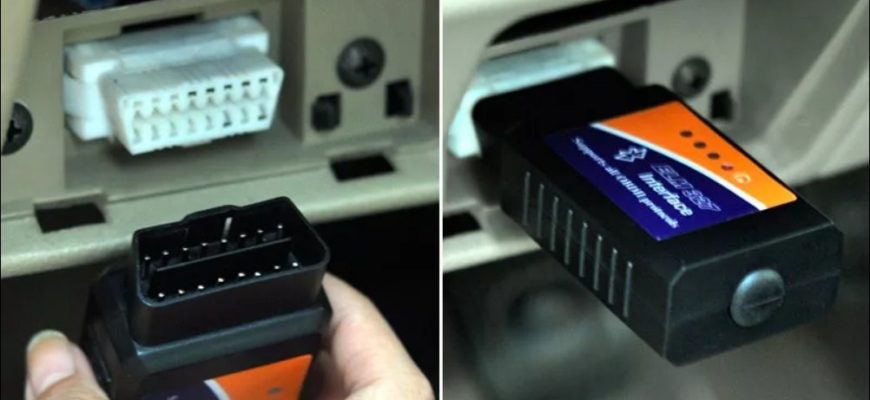

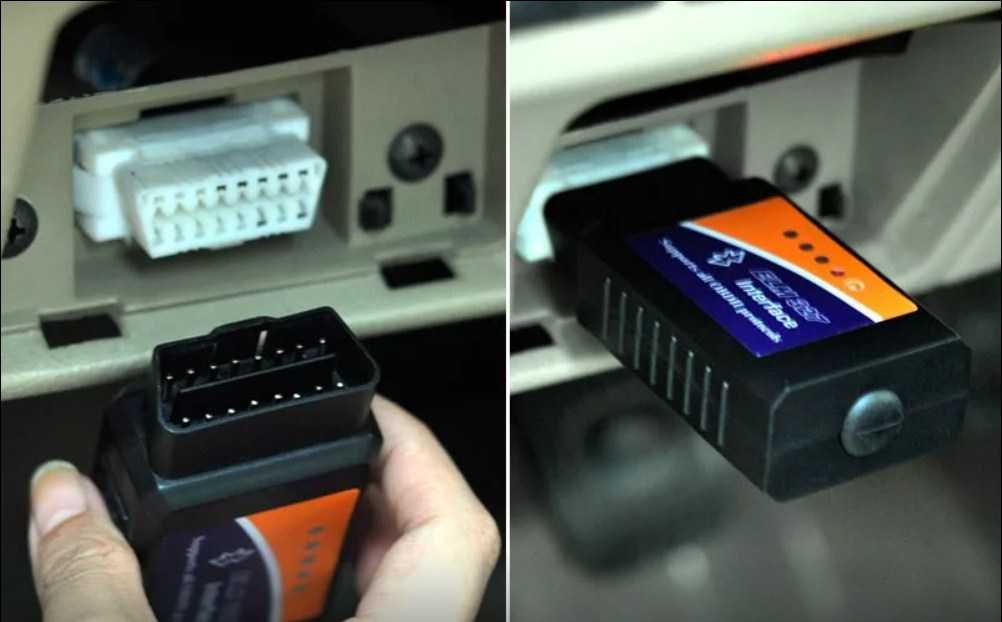

Подключение сканера в разъем OBD2 Лада 2114, 2115, Гранта, Приора, Веста, Калина, Ларгус, Нива

Почему ELM327 используют чаще? Да просто потому что он больше распространен, поддерживает намного большее число автомобилей и сам по себе зарубежного производства (крупной канадской фирмы ELM Electronics), в отличие от BM9213 и других адаптеров от фирмы М астер Кит. ELM327 так же «дружит» с огромным количеством приложений, как для ПК, так и для смартфонов на базе Android или IOS. А может даже и Windows Phone. Еще ELM327 может «коннектиться» с устройствами по протоколам Bluetooth или Wi-Fi, чего первоначальные версии BM сканеров не могли.

Ролик о том, как подключить и сканировать ошибки при помощи ELM327 на автомобилях ВАЗ, Лада с разъемом OBD2 (2114, 2115, Гранта, Приора, Веста, Калина, Ларгус) на примере автомобиля Лада Приора

Отдельно хочется упомянуть диагностику автомобилей Нива и Шевролет Нива. Не потому что там что-то как-то отличается, а просто для владельцев Нив, так как это особая каста владельцев автомобилей Лада. Ну и для того, чтобы дать ссылку на этот замечательный ролик диагностики Нивы (у нее, кстати, OBD2 разъем), снятый отцом и сыном. Приятного просмотра!

Еще немного о ELM327. А именно, о том, что оригинальный сканер вам найти будет ой, как не просто, а стоить он будет довольно дорого (что, собственно, не гарантия оригинальности). Рынок наводнен различного рода китайского подделками, внешне ничем не отличающимися от оригинала, но внутри имеющие модуль, собранный по технологии, копирующей оригинальную технологию фирмы ELM. А, так как, копировали китайцы, то. Копии бывают откровенно сомнительного качества. Как это не удивительно. В общем, вот вам еще один полезный ролик о том, как выбрать сканер ELM и не стать героем пословицы «Не гонялся бы ты, поп, за дешевизной».

Настройка программы Torque и аналогичных программ для сканеров

Программы для Мастер Кит BM9213M и других их сканеров

Возможно, что версии для Android уже доступны и для IOS, но подключаться они будут, скорее всего, через Wi-Fi

Распиновка диагностических разъемов автомобилей ВАЗ и ГАЗ

В настоящее время подавляющее число автомобилей имеют диагностический разъем OBD2 (трапецевидная 16-пиновая колодка, обычно находится в районе руля). Через данный разъем можно подключать диагностическое оборудование для диагностики Вашего автомобиля, а также подключать бортовые компьютеры и прочие устройства, работающие через диагностическую колодку.

Часто у людей возникает вопрос по распиновке диагностических колодок каких-либо автомобилей. В нашем магазине есть различные переходники для разных моделей. Но если Вы забыли заказать переходник для автомобиля, можно попробовать изготовить его самостоятельно, либо подключить адаптер напрямую. Для этого мы приготовили для Вас небольшой обзор по распиновке колодки OBD2, распиновке колодок автомобилей ВАЗ и ГАЗ.

Проба диагностики с OBD-II ELM 327

Давненько прикупили родителя диагностический адаптер OBD-II ELM 327

ELM327 — новейшая разработка OBDII сканера используемая для диагностики автомобилей при помощи персонального компьютера или устройств на платформе Android, Windows, iOS, Symbian. Поддерживает все известные протоколы ODB2 и совместим с множеством диагностических программ.

На первый взгляд вещь не особо понятное и вообще как с ней работать, но сейчас в интернете достаточно много видео уроков, что проблем разобраться с этим не будет. Не большая маленькая пи***линка которая считывает все информацию с ЭБУ и выдает все эти ошибки на экран компьютера или телефона с помощью Блюпупа 🙂Бывают такие адаптеры не только с Bluetooth но и с WI-FI (полезно для яблочных пользователей) но обычно они стоят немного дороже.

Пациент автомобиль ВАЗ 2115 2004 года выпуска, ЭБУ скорее всего Январь 5.1. Машины с 98 по 2004 год шли с 12-ти разъемной колодкой

машины с 2005 уже с 16-ти разъемной колодкой под OBDII

Пришлось покупать переходник под OBDII распиновка колодок была следующей

L-линию не задействовал, но напряжение все же проверил и оно идет, вольтаж колеблется в районе 10.3-10.5 Вглавное задействовать работу через К-линию, так как через него идет сигнал с ЭБУ.

Сразу хочу предупредить, что перед тем как подключать, проверьте идет ли вольтаж с К-линии. Особенно если у вас установлен иммобилайзер, именно он зачастую является прерывателем сигнала.Свой я проверил, вольтаж тот же что и на L-линии.Перед тем как проверять работоспособность устройства не забудьте установить на ваш телефон программу, и я советую несколько весьма простых и удобный.Это :Torque- на мой взгляд весьма удобная программа для работы, ничего сложного нет и очень удобна тем, что если происходят какие то ошибки и проблемы со связью, в настройках можно посмотреть в чем причина. torque.pro.1.8.80.apk

ELM327 VAZ 1.4- это на мой взгляд самая наипростейшая программа, есть все необходимое, нет лишних наворотов и справиться с ней вовсе любой пользователь и чтение ЭБУ именно на ВАЗах зачастую быстрей и без проблемный.ELM327_VAZ_v1_4_2b.apk

Связь прибора с устройством на Android с помощью Bluetooth. Для этого заходим в настройки Bluetooth вашего устройства и включаем сначала сам Bluetooth, а затем поиск устройств. После обнаружения ELM 327 подключаемся к нему используя код для подключения 1234 или 6789 или 0000 или 1111.Я перепробовал множество и других программ, но с теми что указаны выше, самое наиприятное.

Но вообщем не все так хорошо, как все шло. Даже все сделав так как надо, чтение с ЭБУ нашего пациента, я не смог.Причина оказалась в следующем. Так как я не сталкивался совсем с инжекторами, пришлось достаточно много прочитать про них.А суть в следующем, что ODB2 оказывается бывает разных версий:ODB2 v2.1ODB2 v1.5ODB2 v1.4Как их различить? К сожалению это невозможно, всего лишь нужно довериться продавцу.

ODB2 v2.1 именно этой версии не читай ЭБУ отечественных авто 98-04 годов. Прием сигнала с ЭБУ он к сожалению начинает проводить с авто, выше 2004 года. Пробовали на Приоре 2009 года, чтение происходит моментом. Но, именно эта версия, работает на японцах и европейцах с 98 года. Наши не учли этого к сожалению.

ODB2 v1.5 как раз то что нам было бы необходимо, именно эта версия читает мозги авто с 98-04.Оказывается то авто до 2004 именно русского производителя, к сожалению ODB2

Сколько мучался, ничего к сожалению не привело к должному результату, сейчас буду заказывать ODB2 v1.5 и уже пробовать, диагностировать.

Надеюсь кому то Была полезна информация.На последок чутка фоток(неизданное)

Диагностика неисправностей ЭСУД по включению лампы CHECK ENGINE

Некоторые контроллеры (ЭБУ) электронной системы управления двигателем (ЭСУД) автомобилей ВАЗ 21083, 21093, 21099, 2110 имели функцию диагностики неисправностей без подключения специального диагностического прибора.

Коды неисправностей можно считывать по количеству включений лампы «Проверь двигатель» — CHECK ENGINE.

Контроллеры ЭСУД с функцией диагностики неисправностей по включению лампы CHECK ENGINE

GM ISFI-2S 2111-1411020-10 (20, 21)

Особенности комплектации ЭСУД: нейтрализатор, датчик кислорода, система улавливания паров бензина.

Двигатель: инжекторный 2111.

Автомобили: ВАЗ 21083, 21093, 21099, 21102.

GM ISFI-2S 2112-1411020-10

Особенности комплектации: СО-потенциометр.

Двигатель: инжекторный 2112.

Автомобили: ВАЗ 21103.

ЯНВАРЬ 4.1 2111-1411020-22

ЯНВАРЬ 4.1 2112-1411020-01

Для включения режима диагностики перечисленных блоков необходимо при выключенном зажигании перемкнуть выводы «А» и «В» колодки диагностики.

После чего повернуть ключ в замке зажигания в положение «I» (включить зажигание). Двигатель работать не должен.

Лампа трижды выдает код «12» — система диагностики включена

Выглядит это так: одно включение лампы – короткая пауза, затем два включения подряд – длинная пауза. То есть 1 и 2 – 12. И таких циклов три. Если код 12 не высвечивается, то система диагностики неисправна.

Определение кода неисправности (ошибки)

Лампа выдает коды неисправности, имеющиеся в памяти контроллера.

Происходит это аналогичным образом. Все коды двузначные – две цифры. Каждый код выдается три раза, когда коды заканчиваются опять выдается код 12. Если кодов неисправностей в памяти контроллера нет вообще, код 12 будет выдаваться постоянно, вплоть до выхода из диагностического режима.

Для расшифровки кодов неисправностей необходимы специальные таблицы:

Дополнительные функции режима диагностики контроллера

Помимо высвечивания кодов неисправностей (ошибок) контроллер ЭСУД работая в диагностическом режиме, подает напряжение на реле включения вентилятора радиатора системы охлаждения двигателя и проверяет его электрическую цепь, а так же выставляет запорную иглу регулятора холостого хода (РХХ) в нулевое положение — «обучает» его (канал подведения воздуха под дроссельную заслонку при этом полностью перекрывается).

Для вывода контроллера из режима диагностики необходимо выключить зажигание, подождать не менее 10-ти секунд и снять перемычку с выводов колодки диагностики.

Чтобы стереть из памяти ЭБУ коды неисправностей снимаем на 30 секунд плюсовую клемму с вывода АКБ.

Помимо проверки системы управления двигателя по включению лампы CHECK ENGINE, проверить коды неисправностей можно специальным диагностическим прибором. Например, ДСТ.

В настоящее время блоки управления перечисленные в статье не производятся и на автомобили не устанавливаются.

Коды ошибок GM ISFI-2S. Самодиагностика или как самому считать код ошибки. Схема электрических соединений ЭСУД ЕВРО-2 GM ВАЗ-2108, 2109 с двигателем 2111

Вот выкладываю номера кодов и их описание для GM ISFI-2S — мозгов.

Номер кода описание

13 Отсутствует сигнал датчика кислорода14 Низкий уровень сигнала датчика температуры охлаждающей жидкости15 Высокий уровень сигнала датчика температуры охлаждающей жидкости16 Высокий уровень бортового напряжения19 Ошибка датчика положения коленвала21 Высокий уровень сигнала датчика положения дросселя22 Низкий уровень сигнала датчика положения дросселя24 Отсутствие сигнала датчика скорости автомобиля34 Неправильный сигнал датчика расхода воздуха35 Отклонение оборотов холостого хода41 Неисправность датчика распределительного вала42 Неисправность цепи управления зажиганием43 Неисправность цепи управления по детонации44 Забедненный датчик кислорода 45 Обогащенный датчик кислорода 49 Диагностика потери вакуума51 Ошибка запоминающего устройства калибровок53 Неисправность потенциометра регулировки СО (окиси углерода)54 Неисправность потенциометра октан-корректора55 Обеднение при высокой нагрузке на двигатель61 Деградация датчика кислорода

Все очень просто.Для связи с ЭБУ служит колодка диагностики. Колодка диагностики расположена на автомобиле ваз 2108, ваз 2109, ваз 21099 под панелью приборов с правой стороны рядом с ЭБУ. Коды неисправностей автомобиля, хранящиеся в памяти ЭБУ, могут быть прочитаны специальным диагностическим прибором или подсчетом числа вспышек лампы «CHECK ENGINE». Для считывания кодов неисправностей лампой необходимо соединить перемычкой с «массой» контакт В колодки диагностики с контактом А, который соединен с «массой» двигателя.

Маркировка контактов колодки диагностики ваз 2108, ваз 2109, ваз 21099А — контакт, соединенный с «массой»; В — диагностический контакт для подачи сигнала на ЭБУ; G — контакт управления электробензонасосом; М — контакт выдачи информации (канал последовательных данных)Когда контакты А и В будут соединены, поверните на автомобиле ключ в выключателе зажигания в положение I (зажигание), при этом двигатель работать не должен. В этих условиях лампа «CHECK ENGINE» должна вспышками высветить три раза подряд код «12».Это должно происходить в таком порядке: вспышка, пауза (1-2 сек), вспышка, вспышка — длинная пауза (2-3 сек) и так еще два раза.Код «12» говорит о том, что работает система самодиагностики, если код»12″ не работает значит, неисправна сама система ЭБУ. После высвечивания кода «12» лампа «CHECK ENGINE» три раза высвечивает коды неисправностей, если они существуют, или просто продолжает высвечивать код «12», если кодов неисправностей нет. Если в памяти ЭБУ хранится более одного кода неисправностей, каждый из них высвечивается трижды.

ПРЕДУПРЕЖДЕНИЕПо окончании диагностики разрешается размыкать контакты А и В колодки диагностики через 10 сек после выключения на автомобиле ваз 2108, ваз 2109, ваз 21099 зажигания.

Схема электрических соединений ЭСУД ЕВРО-2 GM ВАЗ-2108, 2109 с двигателем 2111

3- модуль зажигания;

4- колодка диагностики;

6- колодка, присоединяемая к жгуту панели приборов;

8- предохранитель цепи питания контроллера и модуля зажигания;

9- предохранитель цепи питания датчика скорости и датчика массового расхода воздуха;

10- предохранитель цепи питания электробензонасоса;

11- реле электробензонасоса;

12- датчик температуры охлаждающей жидкости;

13- регулятор холостого хода;

14- датчик детонации;

15- электромагнитный клапан продувки адсорбера;

16- датчик положения коленчатого вала;

17- датчик скорости;

18- датчик массового расхода воздуха;

19- датчик кислорода;

20- датчик положения дроссельной заслонки;

21- электробензонасос с датчиком уровня топлива;

22- колодка, присоединяемая к жгуту системы зажигания;

23- контрольное табло;

24- выключатель зажигания;

26- электровентилятор системы охлаждения;

А — колодка, присоединяемая к жгуту кондиционера; В — к клемме «В+» генератора; С — к клемме «+» аккумуляторной батареи D1, D2 — точки заземления;

Диагностические сканеры для автомобилей ВАЗ и LADA – разбираемся какие подойдут

Расположение OBD2 и GM12 диагностического разъема у ВАЗ 2114, 2113 — фото и распиновка

Для любителей — 3 из 5

Для диагностики ВАЗ 2114, 2113 или прошивки ECU автовладельцам, диагностам или механикам необходимо знать расположение OBD2 диагностического разъема, а так же его распиновку и тип. Для прошивки электронного блока или его замены нужно так же знать расположение ЭБУ и назначение выводов.

У автомобиля ВАЗ 2114 тип колодки зависит от года выпуска и типа ЭБУ:

Что проверяется при диагностике, и на каких автомобилях это возможно

Производители LADA постоянно совершенствуют выпускаемые модели, одновременно улучшая техническое, технологическое оснащение. Исключением являются только модели, где нет ЭБУ, до 1996 г.в.

Так же могут возникнуть проблемы при диагностике авто до 2000г.в, но в любом случае на данных моделях есть разъем, понадобиться переходники (с 12 pin на 16 pin), или использование VAG кабеля-адаптера 12 pin.

Компьютерная диагностика возможна на следующих моделях ВАЗ:

Список ЭБУ совместимых с оборудованием для компьютерной диагностики

Прибор для диагностики, подключенный к блоку управления Лады, оценивает точность, исправность датчиков. Результат – четкая оценка технического состояния, и получение возможности произвести ремонт в сжатые сроки с минимальными финансовыми затратами.

Порядок использования

Перед приобретением адаптера удостоверьтесь в его совместимости с вашим авто. После приобретения адаптера важно правильно выполнить подключение сканера к разъему. Как правило, OBD 2 коннектор находятся в салоне под торпедой. У моделей до 2006 года выпуска обычно 12 pin разъем (GM), и чтобы подключить сканер потребуется переходник на 16 pin.

Информация по расположению разъемов представлена в таблице и на фото ниже.

Расположение диагностических разъемов и рекомендуемые автосканеры

Расположение разъемов на некоторых автомобилях

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115

В продолжении темы об установке бортовых компьютеров на автомобили ВАЗ, предлагаем владельцам ВАЗ 2109 и ВАЗ 2115, которые имеют электронную систему впрыска, установить на свой автомобиль штатный компьютер. Обо всех преимуществах этого устройства и о том, как определится с его выбором, предлагаем прочесть эту статью. Ну а если вы уже приобрели маршрутный компьютер, тогда предлагаем подробное руководство по его установке на ВАЗ 2109.

Где установить бортовой компьютер ВАЗ 2109, ВАЗ 2115

Как известно автомобили ВАЗ 2109, ВАЗ 2115 укомплектовывались обычной (высокой) панелью и европанелью. Оба варианта имеют место для установки бортового компьютера. На представленных фото вы можете увидеть эти места, они, как правило, закрыты заглушкой.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115

Для примера будем использовать маршрутный компьютер Multitronics X140 (подробней о назначении и функциях). Суть подключения его на ВАЗ 2109, ВАЗ 2115 сводится к следующему.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 с разъемом для подключения

. ВНИМАНИЕ. БЕЗ ПОДКЛЮЧЕНИЯ К К-ЛИНИИ ПРИБОР ФУНКЦИОНИРОВАТБ НЕ БУДЕТ.

Подключаем датчик внешней температуры бортового компьютера

После выполнения всех подключений устанавливаем бортовой компьютер, в штатное место предварительно сняв заглушку.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 без разъема для подключения

Если ваш автомобиль не имеет штатного разъема для подключения бортового компьютера ВАЗ, следует использовать колодку переходника из комплекта поставки устройства.

Подключения бортового компьютера к датчику уровня топлива (ДУТ)

Для подключения к ДУТ для автомобилей ВАЗ 2109, ВАЗ 2115 с высокой панелью снимите козырек комбинации приборов и открутите винты крепления комбинации.

Подключение к К-линии

И в заключение напомним, что все работы связанные с электропроводкой необходимо проводить при отключенной аккумуляторной батареи.

Самостоятельная компьютерная диагностика автомобилей ВАЗ

Автомобили ВАЗ пользуются большой популярностью благодаря доступной цене, надежности и наличию запчастей на авторынке. Многие водители знакомы с конструкцией автомобиля, поэтому могут выполнить ремонт самостоятельно. В статье рассказывается о самодиагностике, рассматривается диагностическое оборудование, в том числе адаптер для диагностики на автомобиле ВАЗ.

Автомобиль – это сложная конструкция, состоящая из различных механизмов, датчиков и других устройств. Раньше диагностика автомобилей ВАЗ и других транспортных средств проводилась путем визуального осмотра узлов и деталей. На современных автомобилях установлено большое количество электроники, всевозможных датчиков, которые контролируют соответствие текущих значений заданным параметрам.

Самостоятельная диагностика авто

Полный контроль приводит к тому, что стабильная работа автомобиля полностью зависит от электронных систем. Иногда отказ одной из систем может привести к тому, что исправное авто может не завестись. Для предупреждения подобных ситуаций делается компьютерная диагностика. Она предназначена обнаружить неисправности в электронной системе для их последующего устранения.

Вся информация поступает на электронный блок управления, где она хранится и обрабатывается. Для проведения диагностики необходимо подключить специальное диагностическое оборудование. Для его подключения на автомобилях устанавливается диагностический разъем.

Желательно диагностировать свой автомобиль в профилактических целях несколько раз в год.

Кроме того, диагностика выполняется, если загорается индикатор ошибки двигателя (check engine) на приборной доске или возникают какие-то проблемы с двигателем. Причина может быть в датчиках или электронике (автор видео — Павел Мастер).

Диагностическое оборудование

Перед покупкой сканера для диагностики следует уточнить, какой ЭБУ установлен на автомобиле.

Существующие диагностические адаптеры можно разделить на следующие группы:

Большинство моделей ВАЗ оснащены блоками управления с К-линией. Поэтому лучшим выбором является диагностический адаптер VAG-COM или диагностический адаптер K-Line.

Руководство по компьютерной диагностике

Буквально несколько лет назад компьютерную диагностику можно было провести только в автосервисе. В настоящее время самодиагностика ВАЗ доступна любому водителю. Для ее проведения на ВАЗ необходим компьютер, планшет или ноутбук, диагностический адаптер.

Для подключения адаптера необходимо наличие диагностического разъема (колодки). Он в обязательном порядке присутствует в автомобилях ВАЗ 2109 инжектор, а также других моделях с инжекторным двигателем.

K-Line адаптеры VAGCOM напрямую подключаются к электронному блоку управления через 16-типинтовый диагностический разъем (колодку) OBD-II. На некоторых моделях установлен разъем 12 pin, который несовместим с адаптером.

В этом случае необходимо приобрести дополнительно переходник или K-Line сканер с корпусом OBD1 (GM12).

Главное при проведении компьютерной диагностики — правильно подключить сканер к диагностическому разъему машины. Для этого необходима распиновка колодки.

Распиновка разъема на ВАЗ, УАЗ и ГАЗ

Для проверки необходимо вставить адаптер в диагностический разъем ВАЗ. В основном диагностические разъемы на автомобилях ВАЗ расположена под торпедой.

Но для разных моделей месторасположение отличается:

Разъем справа от рулевой колонки

По времени проверка не занимает много времени. С одной стороны адаптер подключается к ЭБУ машины, с другого конца провода находится вход USB, к которому подключается персональный компьютер или ноутбук. Программа, предлагающаяся к сканеру, обычно записана на CD-диск. Она без проблем устанавливается на компьютер.

Интерфейс русифицирован, поэтому настройки выполнить может даже неопытный пользователь. Расшифровку кодов можно найти в приложении к диагностическому оборудованию. Расшифровав коды ошибок, можно самостоятельно выполнить диагностику.

K-Line адаптер позволяет:

Заключение

Умение проводить компьютерную диагностику своими руками дает уверенность в исправности собственного автомобиля и позволяет сэкономить значительную сумму денег на посещении СТО. Правда, для этого необходимо знать устройство механизмов и узлов автомобиля, чтобы обнаружив неисправность, уметь ее устранить.

«Самодиагностика автомобиля ВАЗ»

В этом видео демонстрируется, как выполнить диагностику авто своими руками.

Лада 2109 BLACK SIDE › Бортжурнал › Проба диагностики с OBD-II ELM 327

Диагностический разъем ВАЗ для моделей после 2002 г., имеющих OBD-II разъем

B L-линия диагностики

D СО-потенциометр (не всегда разведена)

H Питание +12В (не всегда разведена)

G Управление бензонасосом (не всегда разведена

M K-линия диагностики двигателя

Диагностический разъем автомобилей ВАЗ

H — 12V. Постоянное c АКБ через предохранитель A — GND B — L-Line M — K-Line G — Управление топливным насосом.

Диагностический разъем ЕВРО 3

2 — J1850 Bus+ 4 — Chassis Ground 5 — Signal Ground 6 — CAN High (J-2284) 7 — ISO 9141-2 K Line 14 — CAN Low (J-2284) 15 — ISO 9141-2 L Line 16 — Battery Power

Местонахождение диагностических колодок

Диагностика ваз 2109-99 самая подробная инструкция, так же советы.

Всем привет ребят так как машина стоит уже неделю в гараже и ждет краску на облупившиеся двери, решил написать статью как сделать компьютерную диагностику ваз 2109-99 на инжекторных двигателях с 2001 года выпуска с мозгами GM, январь 4.1(по сути GM и январь 4.0/4.1 это одно и тоже), Bosch 1.5.4M, январь 5.1(разница этих мозгов лишь в том что январь 5.1 более динамичные ЭБУ так же их можно самостоятельно настраивать и прошивать без «операционного вмешательства») ибо ничего путного больше на этих машинах не было а про замену своих «мозгов» bosch 1.5.4 на январь задумываюсь уже давненько.в моем случае рассказывать буду про ЭБУ Bosch 1.5.4M и январь 5.1.про мозги GM и январь 4.1 я рассказывать не буду так как я с ними не сталкивался да и машин с такими ЭБУ уже не так много в основном их меняют на bosch 1.5.4 либо на январь 5.1.сразу хочу сказать что эбу будут с маркировкой 2111 (тобишь 8 клапанный мотор) на сколько я знаю на зубилах с различие маркировок в данном случае:BOSH M1.5.4 (2111-1411020)Январь 5.1.1 (2111-1411020-71)Январь 4.1 (2111-1411020-22)GM ISFI-2S (2111-1411020-10 (20, 21))

VS 5.1 (2111-1411020-72)данные ЭБУ почти идентичны различия в датчиках, возможностях настройки и стандарт R-83 (норма токсичности евро 2)про ЭБУ BOSH MP7.0H (2111-1411020-40). рассказывать не буду ибо они пошли уже позже.и так как подключится к эбу с вашего Ноутбука планшета и т.днам понадобится:само устройство по которым мы будем смотреть показания (смартфон, планшет, ноутбук, компьютер не важно)специальный диагностический шнур (либо просто bluetoch или wi-fi адаптер диагностический)Програмное обеспечение на вашего устройство.в моем случае это Ноутбук с windows 10 домашняя, диагностический шнур Vag-com KKL 409 и ПО OpenDiag 1.4 free.(внимание эта инструкция для высокой панели)с правой стороны пасажира снизу под панелью вы найдете диагностический разьем (в данном случае GM12 предлагаю сразу его выкинуть а не резать провода и покупать переходник, а а купить OBD II разьем и поставить его что-бы больше не заморачиватся) дальше что бы не расписывать куда как и что подключать я приложу фотографию взятую с интернета для подробного подключения:идём в машину, ищем диагностическую колодку и цепляем наши проводки:Контакт A — МАССА (-) (черный провод)Контакт H — ПЛЮС (+) (желтый провод)Контакт М — К-линия (синий провод):

Распиновка OBDII, в нашем случае распиновка Vag-Com KKL 409.14 контакт — МАССА (-) (черный провод)16 контакт — ПЛЮС (+) (желтый провод)7 контакт — К-линия (синий провод)

подключаем все по данной схеме в данном случае проводками мама-папа.но не спешите подключатся к компьютеру и запускать программу диагностики если у вас отключен штатный иммобилайзер значит у вас разорвана k-line линия для этого лезем под панель со стороны самого значка имобилайзера нащупываем проводку от него и ищем блок отключаемся от блока (в данном случае блок нам по сути больше не нужен и нет необходимости его больше подключать можно его оставить на месте а можно выкинуть или продать на барахолке что врят-ли). далее 9 и 18 контакт соединяем между собой (можно просто обрезать проводки и смотать их между собой замотав изолентой либо поставить перемычку из проволочки или тоненьких проводков, но вариант №1 кажется намного лучше ибо обрыв может происходить либо проводок заденете либо проволочка вылетит) так же фотография этого разьема с обозначением:

..далее подключаем диагностический шнур к ноутбуку/компьютеру и ищем драйвера, драйвера можно найти в интернете либо программами поиска драйверов (если же вы купили шнур на али-экспресс и в комплекте у вас шел диск с ПО и драйверами для него, можете смело его выкинуть ибо эти драйвера у меня установить не получилось а ПО вообще бесполезное.после того как мы нашли драйвера и все установили, проводим настройку программы в моем случае это программа open diag free (не забываем включить зажигание, заводить машину стоит после настройки программы)запускаем программу и видим табло :

далее появится интерфейс программы, нажимаем настройки, выбираем настройка адаптера там где строка параметры COM-порта выбираем порт нажимаем и выбираем auto дальше нажимаем найти адаптер и нажимаем ОК:

далее в верхнем углу программы выбираем определение комплектаций:

можно посмотреть напряжение и т.д

так же советую делать диагностику на полностью прогретом двигателе это примерно 90 градусов, чтобы показания были точными.надеюсь данная статья поможет вам подключится без каких либо проблем, в ней я написал все очень подробно.

Диагностика ВАЗ – Это просто!

Не только владельцам импортных автомобилей доступна возможность самостоятельной диагностики. Многие модели автомобилей ВАЗ, в том числе и «классические» 2105, 2107, не говоря о более современных моделях 2108, 2109, 2110, 2112, 2114, 2115, Приора, Калина оснащаются блоками электронного управления, а, следовательно, у нас есть возможность выполнить их диагностику своими руками.

Для чего необходима диагностика автомобиля ВАЗ

Частый случай, который вызывает беспокойство автолюбителя, это сигнал «check engine» который оповещает о сбое в работе системы автомобиля.

Это обычно повод для посещения СТО, но сегодня у нас есть возможность выявить причину срабатывания сигнализатора самостоятельно для этого потребуется купить диагностический адаптер.

С его помощью можно достаточно просто выполнить диагностические мероприятия – выявить сбои в работе определить неисправности своего автомобиля, изменить настройки, получить информацию с датчиков. И все это с минимальными финансовыми вложениями.

Какой выбрать адаптер для ВАЗ

Прежде чем купить сканер для диагностики, необходимо выяснить, какой блок управления установлен на вашем транспортном средстве. Большинство моделей оборудовано блоками управления с К-линией для обмена данными.

Поэтому лучший выбор – это диагностический кабель VAGCOM или улучшенный вариант адаптер диагностический K-Line. Эти адаптеры подходит для диагностики автомобилей ВАЗ и обеспечивают корректное согласование системы диагностики автомобиля и компьютера.

Обратите внимание, вы сможете выполнять полноценную компьютерную диагностику, так же как и специалисты на СТО.

Сложности подключения адаптера к ЭБУ ВАЗ

Адаптеры VAGCOM, K-Line предназначены для прямого подключения к ЭБУ через 16-ти контактный разъем OBD-II. Его стали устанавливать на Вазовские автомобили после 2002 года. Некоторые модели оснащены разъемом 12 pin. Он не совместим с разъемом адаптера. Выход простой купить шнур переходник или адаптер K-Line в корпусе OBD1 (GM12).

Где расположен диагностический разъем

Типичное расположение разъема для диагностики на автомобилях ВАЗ – в салоне под торпедой. Но при этом место его размещения на разных моделях отличается:

Какой компьютер можно использовать для диагностики

Программное обеспечение для диагностики не требовательное к ресурсам ПК, по этой причине можно использовать любой компьютер с ОС не ниже Windows XP. Очень удобно использовать для диагностики ноутбук или нетбук, так как длина кабеля ограничена.

Сканер для ВАЗ — это такой же необходимый инструмент в арсенале автолюбителя, как и обычный гаечный ключ. Преимущества его использования – очевидны, вы можете оперативно оценить состояние систем своего автомобиля, выявить причину неисправности, многие из них можно устранить самостоятельно, не обращаясь на СТО. Это выгодно и экономически. Цена диагностического k-line адаптера не больше затрат на однократное посещение сервисного центра или СТО.

Проверка и ремонт генератора ВАЗ 2109

Генератор на ВАЗ 2109 – устройство, преобразующее механическую энергию в электрический ток. Данная установка заряжает аккумуляторную батарею и питает все электрооборудование автомобиля при работающем двигателе.

Выход из строя генератора, может привести к сбою во всей системе автомобиля. При этом правильная и своевременная диагностика позволит избежать нежелательных последствий.

Далее мы рассмотрим, что представляет собой генератор ВАЗ 2109 и какова схема подключения генератора. Также в данной статьи мы подробнее остановимся на том, как выполняется проверка генератора ВАЗ 2109 и как разобрать генератор при такой необходимости.

Устройство и особенности

Давайте разберемся более подробно в схемах подключения, способах диагностирования и ремонта генераторного устройства на ВАЗ 2109 (конструктивные особенности автомобильных генераторов: серия 37.3701 и 94.3701).

Итак, генератор расположен в передней части и крепится практически на ДВС автомобиля. Генераторы бывают двух видов: традиционный и компактный. Основные составляющие генератора на ВАЗ 2109:

Конструкция генератора серии 37.3701 состоит из более чем 20 элементов:

Более сложная конструкция генератора серии 94.3701, состоящая из более 30 элементов, среди них:

Схема подключения генератора будет зависеть от его типа. В общем, технические характеристики генераторов на ВАЗ 2109 следующие:

Если рассматривать генератор, общая схема включает в себя такие элементы:

Что касается того, как подключить генератор ВАЗ 2109, это будет зависеть от модели устройства:

Обратите внимание, устройство работает исправно, если во время поворота ключа в замке зажигания лампа загорается, а после запуска ДВС гаснет. Если лампа гаснет не сразу, а с некоторой задержкой, это значит, что генератор неисправен.

Проверка генератора ВАЗ 2109 и ремонт

Ремонт генераторного узла ВАЗ 2109 проводят в случае выявления критических неисправностей в установке. Определить неисправность можно несколькими способами, один из таких способов — диагностика с помощью мультиметра.

Алгоритм проводимых работ:

Ремонт генератора ВАЗ 2109 можно произвести как на СТО, так и самостоятельно. В двух словах, весь процесс состоит из нескольких этапов: демонтаж генератора, разборка генератора, дефектовка и замена деталей, сборка генераторного узла, установка и подключение генераторного устройства.

Инструменты, необходимые для проведения ремонтных работ: тиски, набор гаечных ключей, комплект отверток, съемный инструмент для подшипниковых устройств.

Чтобы разобрать генератор, потребуется:

Подведем итоги

С учетом приведенной выше информации становится понятно, что вовремя замеченные и выявленные поломки позволяют не только избежать проблем при эксплуатации ТС, но и зачастую увеличить срок службы генератора.

Также важно при выявлении неполадок качественно проводить все ремонтные работы автомобильного генератора переменного. При этом важно реализовать правильное подключение при обратной сборке, что является гарантией полной работоспособности отремонтированного или замененного устройства.

Лада гранта разъем обд — Ремонт и обслуживание автомобилей

Диагностический разъем автомобиля Lada Granta

Диагностический разъем автомобиля Lada Granta спроектирован по стандарту OBD-2. У Лада Гранта диагностический разъем позволяет считать практически всю информацию о составе смеси и иные данные, хранящиеся в контроллере автомобиля. Это режим работы топливной коррекции, температура охлаждающей жидкости и всасываемого воздуха и др. данные. Разъем имеет 16 контактов и располагается в салоне, слева от перчаточного ящика, «в ногах» у пассажира, рядом с дефлектором вентиляции.

На фото стрелкой указано расположение диагностического разъема. Своими руками снять и установить Diagnostic Link Connector не так уж сложно. Для самостоятельного снятия ЭБУ отсоединяется минусовой провод бортового аккумулятора, выворачивается винт крепления обивки пола. Далее нужно отогнуть обивку и шумоизоляционное покрытие, чтобы увидеть непосредственно сам блок, закрепленный 3-мя гайками.

Как самостоятельно провести диагностику Гранты?

Для самостоятельной диагностики Гранты обычного K-Line адаптера недостаточно. Здесь установлен ЭБУ иной конструкции, чем на других ВАЗах, он требует специального адаптера. На данный момент популярным является использование такого оборудования, как диагностический адаптер ELM-327 и различного платного и бесплатного программного обеспечения к нему (например, Scan Master, Torque).

Фото адаптера ELM-327 можно найти в справочной литературе или в сети Интернет. Сотрудники официальных серверов применяют «дилерский сканер» ДСТ-14 (диагностический сканер-тестер).

Своими руками провести полную диагностику вряд ли получится, так как это сложная процедура, которая включает как программную, так и «железную» части, а не просто подключение по K-Line. Более того, она требует наличия определенных знаний и опыта.

Иными словами, надо уметь сопоставить показания прибора с реальной ситуацией.

Самостоятельная диагностика ошибок блока управления является лишь поиском возможных неисправностей, но она может сэкономить автовладельцу время и деньги. Для этого можно использовать особый диагностический тестер (адаптер), ноутбук или смартфон со специальной программой. В процессе работы программа для диагностики соберет и предоставит пользователю информацию о параметрах двигателя за 1-2 минуты.

Мотор обладает определенными характеристиками, имеющими допустимые отклонения. В выданной на монитор программой диагностики таблице данных в первую очередь нужно проверить наличие сохраненных ошибок (обозначается как DTC). Если там присутствуют строчки типа «ошибка 505», нужно обратиться за их расшифровкой на сайты и форумы автомобильной тематики либо к специалисту.

Некоторые виды софта содержат расшифровки значительного перечня ошибок. Но ЭБУ может и не выдавать ошибок, что не говорит об их отсутствии. Допустимым отклонением считается, если тот или иной параметр отличается от базового не более чем на 20 %.

Если отклонение больше — следует искать неисправность. К наиболее важным значениям относятся UACC (напряжение на аккумуляторе), THR (положение дроссельной заслонки), частота вращения коленвала, массовый расход воздуха, температура охлаждающей жидкости.

Диагностический комплект Сканматик-2

Комплект для диагностики «Сканматик-2»

В свободной продаже есть и диагностический комплект «Сканматик-2», вполне подходящий для схемы разъема Гранты (требуется наличие ноутбука). Программа для диагностики также входит в состав комплекта. На официальном сайте производителя цена на комплект — 13 700 руб.

Эту систему автолюбители называют лучшей для отечественных авто. Предположим, нужно выполнить диагностику своими руками. Для начала загружаем ноутбук, устанавливаем нужную программу. Далее к компьютеру подключается шнур USB. Заходим в диспетчер устройств Windows.

Там должен появиться новый COM-порт.

Ждем, когда запустится программа для диагностики Scanmatik. Прописываем в ее настройках вышеупомянутый порт. Подключаем адаптер к диагностическому разъему посредством шнура OBD-2 (шнуры OBD-2 и USB соединяются идущим в комплекте переходником).

Контрольный светодиод OBD-шнура должен светиться зеленым, если соединение установлено правильно. После подключения в программе диагностики надо открыть вкладку «Двигатель» и нажать на кнопку «Автоопределение».

Программа для диагностики выполнит поиск «мозга» автомобильного мотора.

Если тип автомобиля не определился автоматически, можно выбрать модель из списка вручную (в данном случае выбираем «ВАЗ»). На дисплее компьютера появится меню выбора ЭБУ, для которого также возможен автоматический способ определения. В некоторых случаях программа не сможет самостоятельно определить модель блока управления. Например, если ранее на этом авто была проведена «перепрошивка» программного обеспечения.

После установки связи между колодкой диагностики ЭБУ и компьютером появится список режимов диагностики. Войдя в рабочее окно программы, можно просто просмотреть параметры или отрегулировать настройки.

Иногда это помогает выявить причину поломки или получше настроить какую-то из систем. Эта возможность активируется входом в раздел программы под названием «Параметры».

В меню программы «Вид» перед работой необходимо отрегулировать настройки Blutooth, если нужно использовать беспроводной интерфейс.

Наборы параметров создаются самим пользователем из общего списка показателей, записанных в программе. Например, можно создать отдельный набор для проверки холостого хода, сохранить его и использовать в дальнейшем столько раз, сколько потребуется. После диагностики нужно вернуться в программное меню выбора ЭБУ и отключить зажигание. Подключение адаптера диагностики к автомобилю производится только при выключенном зажигании, а вся последующая работа требует его включения.

Разновидности оборудования, используемого для проверки LADA

Список диагностических прибор используемых не только в специализированных автосервисах, но самостоятельно, например – в гараже.• Корректоры одометров, с установкой значений километража;• Модели, поддерживающие протоколы, с помощью считывания информации, стирания ошибок, расшифровываются коды: ELM327 USB / Bluetooth / Wi-Fi работающий на чипе elm327;• Vag адаптер (кабель) для поздних версий ЭБУ и колодками 12 pin;• Тестеры, работа которых организована на основе осциллографов.

Спросом пользуются диагностические приборы, которые поддерживают совмещение с блоками ABS, SRS, а также – с использованием CAN-шины.

Современные популярные модели

Для обзора выбраны лучшие диагностические сканеры совместимые с ВАЗ. Внимание уделяем следующим образцам:

Scan Tool Pro

Scan Tool Pro – компактный адаптер без внешней среды, построен на универсальном микропроцессоре elm327 (базовый) Версия чипа v.1.5 (PIC18F25k80). Данный диагностический OBD2 сканер используют совместно с ноутбуком или смартфоном, имеется Wi-Fi и Bluetooth версии.

Девайс практичен и надежен, поэтому раскупают его у официальных дилеров очень быстро. Отзывы в основном на данный адаптер положительные, но есть сложность с покупкой из-за дефицита оригинальных версий. Поддерживает все распространённые протоколы и марки авто.

Хороший выбор для начинающего диагноста. Новинка 2021

Launch Creader VII

Launch Creader VII. Полупрофессиональный инструмент для самостоятельной Диагностики современных систем управления двигателем и ЭБУ. Подходит для отечественных автомобилей оснащенными электронным блоком управления. Имеется внешний дисплей и встроенное ПО.

В данной версии полная база для российских автомобилей, адаптер подходит даже для ВАЗ 21124. Опционально в комплект входят переходники для различных марок авто.

Bosch KTS 590

Bosch KTS 590. Относится к профессиональному диагностическому оборудованию и стоит дороже, чем предыдущий автомобильный сканер. Подключается прибор к ноутбуку или стационарному ПК, так же есть и внешний дисплей.

В комплекте имеется осциллограф, а также цифровой мультиметр. Можно проводить не только компьютерную, но и инструментальную диагностику электрических цепей, соединений. Хорошо подходит для автосервисов,

Сканматик 2

Сканматик 2. Прибор, очень хорошо показал себя именно с Российским автомобилями. Сканматик 2 характеризуется достаточно высокой эффективностью работы, считывает информацию с помощью планшета или смартфона.

Поддерживаемые протоколы: OBDII/EOBD (13 x ISO-9141/ISO-14230 (KLINE); 1x High Speed CAN (ISO-15765); 1x Single Wire CAN (GM-LAN). 1 x J1850 VPW; 1 x J1850 PWM; 1 x Medium Speed CAN (GM-LAN). В комплект входят переходники для различных марок авто, дополнительно переходники можно докупить у официального дилера.

Launch X431 Pro

Launch X431 Pro. Лидер российского рынка оборудования для автодиагностики. С 2016 года поставляется с адаптером DBS Car II, а так же в комплекте планшет объемной памятью для программ и емкой батарей.

Более 100 поддерживаемых марок авто и максимальный доступ к электронике автомобиля. Самый дорогой и представленных вариантов.

Адаптер VAG (VAG-COM 409

Диагностический VAG кабель K-line (VAG-COM 409.1). Адаптер сделан на чипе FTDI, хорошо совместим с ЭБУ Январь, МИКАС и других ЭБУ устанавливаемых на отечественных авто, в том числе ГАЗ. К нему не так удобно подключать проводки (нет зажимов).Чаще применяется для диагностика авто до 2006 года выпуска.

Особенности диагностики автомобилей ВАЗ и LADA автосканерами

Большинство современных российских автомобилей семейства VAZ и LADA оснащаются электронным блоком управления, а так же бортовым компьютером. Благодаря такой электронике все актуальнее становится применение оборудования для диагностики.

Наличие всевозможных датчиков на важных узлах (двигатель, электрика, КПП) позволяют контролировать параметры, а так же точно определять вид неисправности. Вся информация, считываемая такими датчиками, поступает на ЭБУ, затем данные с помощью стандартизованных протоколов преобразуются в числовые, и через разъем OBD2 передаются на диагностическое оборудование. Далее уже при помощи программного обеспечения на внешнем дисплее выводятся параметры и значения датчиков.

OBD2 Адаптер для диагностики считывает и удаляет ошибки, а так же в зависимости от возможностей и стоимости такой автомобильный сканер способен решить и другие задачи, вплоть до чип-тюнинга.

В данной статье рассмотрим и выберем подходящие сканеры для диагностики автомобилей ваз, а так же программы к ним. Кроме этого ознакомимся с теорией и приведем рекомендации для выполнения самостоятельной автодиагностики.

Регулярность автодиагностики

Совет от специалистов:

Рекомендуется периодически, но не реже 1 раза в квартал проводить компьютерную диагностику своего автомобиля.

Используемые программы и приложения

Программное обеспечение, которое может быть использовано для диагностики в представлено широко. Портативный прибор для диагностики Scan Tool Pro или любой другой OBD2 адаптер без собственной внешней среды способен работать, как через смартфон (Anroid, iOS), так и через ноутбук c ОС Windows.
