P0172: ошибка слишком богатой смеси. диагностический код р0172 богатая смесь
Ошибка p0172 говорит об очень обогащенной смеси (либо system too rich). Выходит, что в сгорательные цилиндры попадает слишком обогащенная смесь топлива. Как и кодовое обозначение Р0171, ошибочка обогащенной смеси – в системе. Так как это не говорит о явной неисправности датчиков, то показатели объема топливной смеси выходят за рамки максимального значения.
Диагностическое кодовое обозначение ошибки (DTC) P0172 шаблона OBD II.
Исходя из причины, вызвавшей появление указанного кодового обозначения ошибки, поведение автомашины, также, отличается. Иногда появляется заметное расходование топливной смеси, а порой только захлебывается на холостых, либо плавают обороты на согретом движке, или же, если на холодном.
Как появляется сигнал об ошибке?
Движок должен работать, и подача топливной смеси произойдет с противоположной связью с кислородным датчиком (лямбда зонд), но здесь нет ошибочки от датчика охлаждающей жидкости, температурного датчика поглощаемого воздуха, конкретного нажима (МАР – сенсор), ДПРВ, ДПКВ и измеряющего устройства положения заслонки дросселя. Когда средний суммарный показатель краткой и долгой корректировки подавания топливной смеси менее 33 процентов, немного больше трех минут из седьмого испытательного времени. Лампа сигнала индикатора на приборной панельке потухнет только тогда, когда при 3 проверяемых циклах диагностирования не найти сбой.
Вероятные причины, которые повлекли ошибку p0172
Дабы разобраться, почему появилась ошибочка обогащенной смеси, необходимо написать все причины, воспользовавшись маленьким алгоритмом:
Обогащение смеси происходит, когда полностью не сгорает (много подается либо не хватает воздушной массы); не сгорание топлива может указывать на плохую работу свечей либо катушечки; когда большая подача – вина лежит на кислородном датчике либо форсуночке; нет достаточного воздуха – датчик расходования воздуха подает неверные сведения.

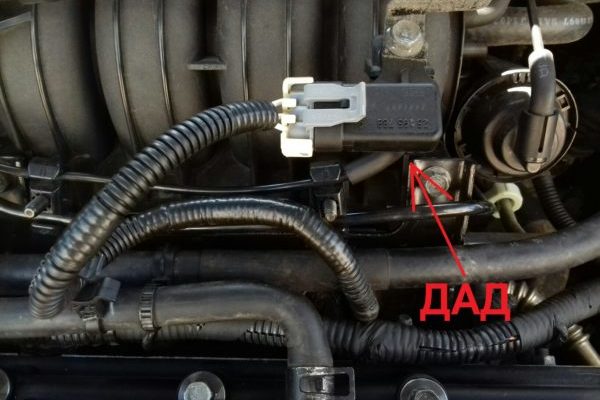

Переизбыток топливной смеси очень редко бывает, но вот нехватка воздушной массы – частая причина. Подавание воздуха в топливную смесь бывает на взаимодействии сенсорного МАР и кислородного датчика. Однако, помимо датчиков, причина еще вызывается поломкой тепловых зазорчиков (движки с ГБО), повреждение механики разных прокладок и уплотнений, неисправности в деятельности ГРМ либо нехватке компрессии.
Для разбора со всеми вероятными причинами, которые повлекли сбой, проверяется все по таким пунктикам:
- Анализируем сведения со сканера.
- Имитируем условия для нахождения такой поломки.
- Проверяем узлы и механизмы (наличие неплохихи контактов, нет ли подсоса, функциональность), приводящие к появлению ошибочки р0172.
Отталкиваясь от всего, что перечислено, определяем главные причины:
- ДМРВ (расходомер воздушной массы), его забитость, повреждения, утеря контакта.
- Фильтр воздуха, его забитость или подсасываемость воздуха.
- Датчик кислорода, его неверная работа (разложение, повреждение проводов).
- Клапана адсорбера, его неверная деятельность оказывает влияние на улавливания паров бензиновой смеси.
- Нажим в рампе топлива. Повышенный нажим, может появиться из-за неисправного регулятора нажима, поврежденная система обратки топливной смеси.
Устраняем ошибки очень богатой смеси
Выходит, для нахождения виновного узла либо системы, нужно сделать проверку датчика МАФ, ДТОЖ и кислородного датчика с помощью мультимутра. После сделать проверку свечей, проводки и катушечки. Измеряем нажим топливной смеси с помощью манометра. Проверяем меточки зажигания. И еще проверяем связи на впуске воздушной массы и на коллекторе выпуска, есть ли на них подсос воздуха.
После устранения проблемы, понадобится сбросить корректировки подавания топливной смеси, чтобы сбросить долгую корректировку до нуля процентов. Сделав все так, вы скорей всего справитесь с неверной деятельностью движка и устанавливанием кодового обозначения ошибки р0172 как на ВАЗ, так и на заграничных авто типа Тойота, либо Мерс и еще других авто с управлением на электронике. Но, часто все пункты делать и не нужно, во многом промывание либо смена ДМРВ, либо же датчика кислорода, решает проблему.
Коды ошибок уаз
Многие автомобилисты считают УАЗ одной из самых неприхотливых и стойких автомобильных марок. Однако и у него случаются поломки! Чтобы узнать о них больше, необходимо считать коды ошибок УАЗ. Об особенностях самодиагностики можно прочитать в инструкции по эксплуатации, а расшифровку кодов ошибок УАЗ можно найти у нас.
При самодиагностике бортовой компьютер УАЗ (модели Хантер, Патриот, 409 и другие) может выдавать следующие коды ошибок и неисправностей:
| 0030 | Неисправность цепи нагревателя датчика кислорода 1 |
| 0031 | Обрыв или замыкание на «массу» цепи нагревателя датчика кислорода 1 |
| 0032 | Короткое замыкание на «бортсеть» цепи нагревателя датчика кислорода 1 |
| 0036 | Неисправность цепи нагревателя датчика кислорода 2 |
| 0037 | Обрыв или замыкание на «массу» цепи нагревателя датчика кислорода 2 |
| 0038 | Короткое замыкание на «бортсеть» цепи нагревателя датчика кислорода 2 |
| 0101 | Сигнал датчика массового расхода воздуха вне допустимого диапазона |
| 0102 | Низкий уровень сигнала в цепи датчика массового расхода воздуха |
| 0103 | Высокий уровень сигнала в цепи датчика массового расхода воздуха |
| 0112 | Низкий уровень сигнала в цепи датчика температуры воздуха на впуске |
| 0113 | Высокий уровень сигнала в цепи датчика температуры воздуха на впуске |
| 0116 | Сигнал датчика температуры охлаждающей жидкости вне допустимого диапазона |
| 0117 | Низкий уровень сигнала в цепи датчика температуры охлаждающей жидкости |
| 0118 | Высокий уровень сигнала в цепи датчика температуры охлаждающей жидкости |
| 0122 | Низкий уровень сигнала в цепи датчика 1 положения дроссельной заслонки |
| 0123 | Высокий уровень сигнала в цепи датчика 1 положения дроссельной заслонки |
| 0130 | Неисправность сигнальной цепи датчика кислорода 1 |
| 0131 | Низкий уровень сигнала в цепи датчика кислорода 1 |
| 0132 | Высокий уровень сигнала в цепи датчика кислорода 1 |
| 0133 | Медленный отклик на изменение состава смеси датчика кислорода 1 |
| 0134 | Потеря активности сигнала или обрыв цепи датчика кислорода 1 |
| 0135 | Неисправность цепи нагревателя датчика кислорода 1 |
| 0136 | Неисправность сигнальной цепи датчика кислорода 2 |
| 0137 | Низкий уровень сигнала в цепи датчика кислорода 2 |
| 0138 | Высокий уровень сигнала в цепи датчика кислорода 2 |
| 0140 | Потеря активности сигнала или обрыв цепи датчика кислорода 2 |
| 0141 | Неисправность цепи нагревателя датчика кислорода 2 |
| 0171 | Система топливоподачи слишком «бедная» при ее максимальном обогащении |
| 0172 | Система топливоподачи слишком «богатая» при ее максимальном обеднении |
| 0201 | Неисправность цепи управления форсункой 1 |
| 0202 | Неисправность цепи управления форсункой 2 |
| 0203 | Неисправность цепи управления форсункой 3 |
| 0204 | Неисправность цепи управления форсункой 4 |
| 0222 | Низкий уровень сигнала в цепи датчика 2 положения дроссельной заслонки |
| 0223 | Высокий уровень сигнала в цепи датчика 2 положения дроссельной заслонки |
| 0261 | Обрыв или короткое замыкание на «массу» цепи управления форсункой 1 |
| 0262 | Короткое замыкание на «бортсеть» цепи форсунки 1 |
| 0264 | Обрыв или короткое замыкание на «массу» цепи управления форсункой 2 |
| 0265 | Короткое замыкание на «бортсеть» цепи форсунки 2 |
| 0267 | Обрыв или короткое замыкание на «массу» цепи управления форсункой 3 |
| 0268 | Короткое замыкание на «бортсеть» цепи форсунки 3 |
| 0270 | Обрыв или короткое замыкание на «массу» цепи управления форсункой 4 |
| 0271 | Короткое замыкание на «бортсеть» цепи форсунки 4 |
| 0300 | Случайные/множественные пропуски воспламенения |
| 0301 | Пропуски воспламенения в цилиндре 1, влияющие на токсичность |
| 0302 | Пропуски воспламенения в цилиндре 2, влияющие на токсичность |
| 0303 | Пропуски воспламенения в цилиндре 3, влияющие на токсичность |
| 0304 | Пропуски воспламенения в цилиндре 4, влияющие на токсичность |
| 0327 | Низкий уровень сигнала в цепи датчика детонации |
| 0335 | Нет сигнала или неисправность цепи датчика положения коленчатого вала |
| 0340 | Неисправность цепи датчика положения распределительного вала |
| 0420 | Эффективность нейтрализатора ниже допустимой нормы |
| 0443 | Неисправность или обрыв цепи управления клапаном продувки адсорбера |
| 0444 | Обрыв или КЗ на «массу» цепи управления клапаном продувки адсорбера |
| 0445 | Короткое замыкание на «бортсеть» цепи управления клапаном продувки адсорбера |
| 0480 | Неисправность цепи управления реле электровентилятора 1 |
| 0481 | Неисправность цепи управления реле электровентилятора 2 |
| 0500 | Отсутствует сигнал датчика скорости автомобиля |
| 0504 | Некорректный сигнал выключателей педали тормоза |
| 0560 | Напряжение бортовой сети ниже порога работы |
| 0562 | Пониженное напряжение бортовой сети |
| 0563 | Повышенное напряжение бортовой сети |
| 0605 | Неисправность флэш-ПЗУ контроллера (ошибка контрольной суммы) |
| 0606 | Неисправность контроллера |
| 0627 | Обрыв цепи управления реле электробензонасоса |
| 0628 | Обрыв или КЗ на «массу» цепи управления реле электробензонасоса |
| 0629 | Короткое замыкание на «бортсеть» цепи управления реле электробензонасоса |
| 0645 | Неисправность цепи управления реле муфты компрессора кондиционера |
| 0646 | Обрыв или КЗ на «массу» цепи реле муфты компрессора кондиционера |
| 0647 | КЗ на «бортсеть» цепи реле муфты компрессора кондиционера |
| 0691 | Обрыв или КЗ на «массу» цепи управления реле электровентилятора 1 |
| 0692 | Короткое замыкание на «бортсеть» цепи управления реле электровентилятора 1 |
| 0693 | Обрыв или КЗ на «массу» цепи управления реле электровентилятора 2 |
| 0694 | Короткое замыкание на «бортсеть» цепи управления реле электровентилятора 2 |
| 1335 | Недостоверное положение дроссельной заслонки |
| 1336 | Несовпадение показаний датчиков 1 и 2 положения дроссельной заслонки |
| 1388 | Положение педали ускорения вне допустимого диапазона |
| 1389 | Частота вращения двигателя вне допустимого диапазона |
| 1390 | Необратимое ограничение впрыска топлива в связи с неисправностями систем |
| 1391 | Ошибка программы мониторинга систем двигателя |
| 1545 | Положение дроссельной заслонки вне допустимого диапазона |
| 1558 | Начальное положение дроссельной заслонки вне допустимого диапазона |
| 1559 | Недостоверное значение массового расхода воздуха через дроссель |
| 1564 | Нарушение адаптации дросселя в связи с пониженным напряжением питания |
| 1570 | Нет ответа от иммобилайзера или неисправность линии связи |
| 1571 | Использован незарегистрированный электронный ключ |
| 1572 | Обрыв цепи или неисправность приемопередающей антенны иммобилайзера |
| 1573 | Внутренняя неисправность блока иммобилайзера |
| 1574 | Попытка разблокирования иммобилайзера |
| 1575 | Иммобилайзер заблокирован контроллером |
| 1578 | Недостоверность результатов переобучения дроссельной заслонки |
| 1579 | Аварийное прекращение адаптации дросселя в связи с внешними условиями |
| 1603 | Неисправность энергонезависимой памяти (EEPROM) контроллера |
| 2106 | Неисправность силового канала управления дроссельной заслонкой |
| 2122 | Низкий уровень сигнала в цепи датчика 1 положения педали ускорения |
| 2123 | Высокий уровень сигнала в цепи датчика 1 положения педали ускорения |
| 2127 | Низкий уровень сигнала в цепи датчика 2 положения педали ускорения |
| 2128 | Высокий уровень сигнала в цепи датчика 2 положения педали ускорения |
| 2135 | Несовпадение показаний датчиков 1 и 2 положения дроссельной заслонки |
| 2138 | Несовпадение показаний датчиков 1 и 2 положения педали ускорения |
| 2187 | Система топливоподачи дрейфует от «средней» к «бедной» области на ХХ |
| 2188 | Система топливоподачи дрейфует от «средней» к «богатой» области на ХХ |
| 2195 | Нет совпадения сигналов датчиков кислорода 1 и 2 |
| 2270 | Сигнал датчика кислорода 2 находится в состоянии «бедно» |
| 2271 | Сигнал датчика кислорода 2 находится в состоянии «богато» |
| C001 | Неисправность информационной CAN-шины |
| P0001 | Обрыв цепи управления регулятором давления топлива |
| P0002 | Предельная нагрузка в цепи управления регулятором давления топлива (перегрев драйвера) |
| P0003 | Короткое замыкание на “Массу” цепи управления регулятором давления топлива |
| P0004 | Короткое замыкание на “Бортсеть” цепи управления регулятором давления топлива |
| P0016 | Нарушение фазы между сигналами датчиков положения распредвала и коленвала |
| P0087 | Давление топлива в рампе (рейле) слишком низкое |
| P0088 | Давление топлива в рампе (рейле) слишком высокое |
| P0100 | Неисправность цепи датчика массового расхода воздуха |
| P0101 | Выход сигнала датчика массового расхода воздуха за допустимый диапазон |
| P0102 | Низкий уровень сигнала цепи датчика массового расхода воздуха |
| P0103 | Высокий уровень сигнала цепи датчика массового расхода воздуха |
| P0110 | Неисправность цепи датчика температуры воздуха на впуске |
| P0111 | Сигнал датчика температуры воздуха вне допустимого диапазона |
| P0112 | Низкий уровень сигнала цепи датчика температуры воздуха |
| P0113 | Высокий уровень сигнала цепи датчика температуры воздуха |
| P0116 | Некорректный сигнал датчика температуры охлаждающей жидкости |
| P0117 | Низкий уровень сигнала цепи датчика температуры охлаждающей жидкости |
| P0118 | Высокий уровень сигнала цепи датчика температуры охлаждающей жидкости |
| P0181 | Сигнал датчика температуры топлива вне допустимого диапазона |
| P0182 | Низкий уровень сигнала в цепи датчика температуры топлива |
| P0183 | Высокий уровень сигнала в цепи датчика температуры топлива |
| P0191 | Сигнал датчика давления топлива (в рейле) вне допустимого диапазона |
| P0192 | Низкий уровень сигнала в цепи датчика давления топлива (в рейле) |
| P0193 | Высокий уровень сигнала в цепи датчика давления топлива (в рейле) |
| P0201 | Неисправность или обрыв цепи управления форсункой 1 |
| P0202 | Неисправность или обрыв цепи управления форсункой 2 |
| P0203 | Неисправность или обрыв цепи управления форсункой 3 |
| P0204 | Неисправность или обрыв цепи управления форсункой 4 |
| P0261 | Обрыв или короткое замыкание на “Массу” цепи управления форсункой 1 |
| P0262 | Короткое замыкание на “Бортсеть” цепи управления форсункой 1 |
| P0264 | Обрыв или короткое замыкание на “Массу” цепи управления форсункой 2 |
| P0265 | Короткое замыкание на “Бортсеть” цепи управления форсункой 2 |
| P0267 | Обрыв или короткое замыкание на “Массу” цепи управления форсункой 3 |
| P0268 | Короткое замыкание на “Бортсеть” цепи управления форсункой 3 |
| P0270 | Короткое замыкание на “Массу” цепи управления форсункой 4 |
| P0271 | Короткое замыкание на “Бортсеть” цепи управления форсункой 4 |
| P0335 | Неисправность или обрыв цепи датчика положения коленчатого вала |
| P0336 | Нет синхронизации датчика положения коленчатого и распределительного вала |
| P0340 | Неисправность цепи датчика положения распределительного вала (датчика фазы) |
| P0341 | Сигнал датчика положения распределительного вала вне диапазона (датчика фазы) |
| P0380 | Неисправность цепи управления или нагрева свечей накаливания |
| P0381 | Неисправность цепи управления индикатором состояния свечей накаливания |
| P0401 | Недостаточный поток воздуха через клапан рециркуляции отработавших газов |
| P0402 | Избыточный поток воздуха через клапан рециркуляции отработавших газов |
| P0480 | Неисправность цепи управления реле электровентилятора № 1 |
| P0481 | Неисправность цепи управления реле электровентилятора № 2 |
| P0487 | Обрыв цепи управления клапаном рециркуляции отработавших газов |
| P0488 | Клапан рециркуляции отработавших газов вне диапазона регулирования |
| P0500 | Неисправность цепи или нет сигнала от датчика скорости автомобиля |
| P0501 | Сигнал датчика скорости автомобиля вне диапазона |
| P0502 | Скорость автомобиля занижена (слишком мала) |
| P0503 | Скорость автомобиля завышена (слишком велика) |
| P0504 | Несовпадение сигналов выключателей педали тормоза |
| P0560 | Напряжение бортовой сети вне рабочего диапазона |
| P0562 | Пониженное напряжение бортовой сети |
| P0563 | Повышенное напряжение бортовой сети |
| P0605 | Неисправность флэш-ПЗУ контроллера (ошибка контрольной суммы) |
| P0606 | Неисправность контроллера или ошибка при его инициализации |
| P0607 | Внутренняя неисправность контроллера – неисправность модуля самоконтроля |
| P060A | Внутренняя неисправность контроллера – неисправность модуля самоконтроля |
| P060B | Внутренняя неисправность контроллера – АЦП контроллера неисправен |
| P0610 | Несовместимость паспортных данных об автомобиле при записи их в EEPROM |
| P061A | Внутренняя неисправность контроллера – недостоверный крутящий момент |
| P061B | Внутренняя неисправность контроллера – недостоверный расчетный крутящий момент |
| P061C | Внутренняя неисправность контроллера – недостоверная частота вращения двигателя |
| P0627 | Обрыв цепи управления реле электробензонасоса или подкачивающего дизельного |
| P0628 | Обрыв или короткое замыкание на “Массу” цепи управления реле электронасоса |
| P0629 | Короткое замыкание на “Бортсеть” цепи управления реле электронасоса |
| P062B | Внутренняя неисправность драйвера контроллера по управлению топливоподачей |
| P062F | Неисправность энергонезависимой памяти данных (EEPROM) контроллера |
| P0642 | Низкий уровень электропитания датчика № 1 положения педали ускорения |
| P0643 | Высокий уровень электропитания датчика № 1 положения педали ускорения |
| P0645 | Неисправность цепи управления реле муфты компрессора кондиционера |
| P0646 | Обрыв или короткое замыкание на “Массу” цепи реле муфты кондиционера |
| P0647 | Короткое замыкание на “Бортсеть” цепи реле муфты кондиционера |
| P0648 | Неисправность цепи управления индикатором иммобилайзера |
| P0650 | Неисправность цепи управления лампой MIL (“Check engine”) |
| P0652 | Низкий уровень электропитания датчика № 2 положения педали ускорения |
| P0653 | Высокий уровень электропитания датчика № 2 положения педали ускорения |
| P0670 | Обрыв цепи управления реле свечами накаливания |
| P068A | Главное реле отключается слишком рано после остановки двигателя |
| P068B | Главное реле не отключается после остановки двигателя |
| P0691 | Обрыв или короткое замыкание на “Массу” цепи управления реле электровентилятора № 1 |
| P0692 | Короткое замыкание на “Бортсеть” цепи управления реле электровентилятора № 1 |
| P0693 | Обрыв или короткое замыкание на “Массу” цепи управления реле электровентилятора № 2 |
| P0694 | Короткое замыкание на “Бортсеть” цепи управления реле электровентилятора № 2 |
| P06A1 | Обрыв или КЗ на “Массу” цепи управления реле компрессора кондиционера |
| P06A2 | Короткое замыкание на “Бортсеть” цепи управления реле компрессора кондиционера |
| P0704 | Некорректный сигнал выключателя педали сцепления |
| P1570 | Нет ответа от АПС (иммобилайзера) или обрыв линии связи |
| P1571 | Использован незарегистрированный электронный ключ |
| P1572 | Обрыв цепи или неисправность приемопередающей антенны иммобилайзера |
| P1573 | Внутренняя неисправность блока АПС (иммобилайзера) |
| P1574 | Функция иммобилайзера в контроллере не активирована (контроллер в необученном состоянии) |
| P1575 | Доступ к АПС (иммобилайзеру) заблокирован контроллером |
| P1576 | Транспондер иммобилизатора испорчен или не запрограммирован |
| P1600 | Неисправность цепи управления индикатором диагностики систем двигателя |
| P2100 | Обрыв цепи управления электроприводом дроссельной заслонки |
| P2101 | Положение привода электрического дросселя вне рабочего диапазона |
| P2102 | Короткое замыкание на “Массу” цепи управления электроприводом дроссельной заслонки |
| P2103 | Короткое замыкание на “Бортсеть” цепи управления электроприводом дроссельной заслонки |
| P2122 | Низкий уровень сигнала в цепи датчика № 1 положения педали ускорения |
| P2123 | Высокий уровень сигнала в цепи датчика № 1 положения педали ускорения |
| P2127 | Низкий уровень сигнала в цепи датчика № 2 положения педали ускорения |
| P2128 | Высокий уровень сигнала в цепи датчика № 2 положения педали ускорения |
| P2138 | Несовпадение показаний датчиков № 1 и 2 положения педали ускорения |
| P2141 | Короткое замыкание на “массу” цепи управления клапаном рециркуляции отработавших газов |
| P2142 | Короткое замыкание на бортовую сеть цепи клапана рециркуляции отработавших газов |
| P2146 | Обрыв цепи электропитания форсунки цилиндра 1 |
| P2227 | Сигнал датчика атмосферного давления (в контроллере) вне диапазона |
| P2228 | Низкий уровень сигнала в цепи датчика атмосферного давления (в контроллере) |
| P2229 | Высокий уровень сигнала в цепи датчика атмосферного давления (в контроллере) |
| P2264 | Неисправность цепи или датчика наличия воды в топливе |
| P2269 | Недостоверное (вне диапазона/выше максимума) количество воды в топливе |
| P2299 | Несоответствие сигналов датчиков педали тормоза и педали акселератора |
| P2517 | Низкий уровень сигнала в цепи датчика давления хладагента кондиционера |
| P2518 | Высокий уровень сигнала в цепи датчика давления хладагента кондиционера |
| P2530 | Неисправность цепи выключателя зажигания в рабочем положении |
| P2687 | Обрыв цепи управления реле нагревателя топлива |
| P2688 | Короткое замыкание на “Массу” цепи управления реле нагревателя топлива |
| P2689 | Короткое замыкание на “Бортовую сеть” цепи управления реле нагревателя топлива |
| U0155 | Неисправность цепи информационного обмена с комбинацией приборов (цепь управления тахометром неисправна) |
Зная коды ошибок УАЗ, вы сможете без труда определить причину поломки или неисправности вашего автомобиля.
Также существуют отдельные ошибки АКПП УАЗ и ошибки OBD-2 – об их значениях и расшифровке вы можете спросить у экспертов!
Особенности конструкции уаз хантер 31516
/ UAZ/ uaz-hunter/ Двигатель / Особенности конструкции
На автомобили устанавливают четырехцилиндровые, четырехтактные двигатели с верхним расположением клапанов, с жидкостным охлаждением. В зависимости от вариантного исполнения автомобили UAZ Hunter оснащают бензиновыми двигателями УМЗ-4218 (карбюраторный)
. В настоящее время автомобили с карбюраторными двигателями не выпускают.
| Рис. 5.2. Двигатель мод. ЗМЗ-409 (вид с правой стороны) |
| Рис. 5.4. Поперечный разрез двигателя ЗМЗ-409: 1 – масляный картер; 2 – приемник масляного насоса; 3 – масляный насос; 4 – привод масляного насоса; 5 – шестерня промежуточного вала; 6 – блок цилиндров; 7 – впускная труба; 8 – ресивер; 9 – распределительный вал впускных клапанов; 10 – впускной клапан; 11 – крышка клапанов; 12 – распределительный вал выпускных клапанов; 13 – указатель уровня масла; 14 – гидравлический толкатель клапана; 15 – наружная пружина клапана; 16 – направляющая втулка клапана; 17 – выпускной клапан; 18 – головка блока цилиндров; 19 – выпускной коллектор; 20 – поршень; 21 – поршневой палец; 22 – шатун; 23 – коленчатый вал; 24 – крышка шатуна; 25 – крышка коренного подшипника; 26 – сливная пробка; 27 – корпус толкателя; 28 – направляющая втулка; 29 – корпус компенсатора; 30 – стопорное кольцо; 31 – поршень компенсатора; 32 – шариковый клапан; 33 – пружина шарикового клапана; 34 – корпус шарикового клапана; 35 – разжимная пружина |
Кроме того, автомобили UAZ Hunter оснащают дизельными двигателями. До 2006 г. устанавливали дизельный двигатель Andoria 4CT90, который впоследствии был заменен отечественным дизелем. Двигатели устанавливают продольно.
В данном издании описан ремонт двигателя ЗМЗ-409, а также приведены особенности конструкции дизельного двигателя ЗМЗ-5143.
Блок цилиндров
отлит из серого чугуна. Между цилиндрами имеются каналы для охлаждающей жидкости. Цилиндры расточены непосредственно в теле блока. На блоке цилиндров выполнены специальные приливы, фланцы и отверстия для крепления деталей, узлов и агрегатов, а также каналы главной масляной магистрали.
В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку болтами. Крышки коренных подшипников двигателей обработаны в сборе с блоком и невзаимозаменяемы. Крышка третьего подшипника в сборе с блоком цилиндров обработана по торцам для установки двух упорных сталеалюминиевых полуколец, ограничивающих осевое перемещение коленчатого вала.
Головка блока цилиндров
отлита из алюминиевого сплава. В ней установлено по два впускных и по два выпускных клапана на каждый цилиндр. Привод клапанов осуществляется двумя распределительными валами через гидротолкатели. Применение гидротолкателей исключает необходимость регулировки зазоров в приводе клапанов, так как гидротолкатели автоматически компенсируют зазор между кулачками распределительных валов и стержнями клапанов.
В головке блока цилиндров с большим натягом установлены седла и направляющие втулки клапанов. В нижней части головки блока выполнены камеры сгорания, в верхней — расположены опоры распределительных валов. На опорах установлены алюминиевые крышки. Передняя крышка — общая для опор впускного и выпускного распределительных валов.
В этой крышке установлены пластмассовые упорные фланцы, которые входят в проточки на шейках распределительных валов. Крышки обрабатывают в сборе с головкой блока, поэтому их нельзя менять местами. На всех крышках, кроме передней, выбиты порядковые номера. Схема установки крышек показана на .
Распределительные валы
отлиты из чугуна. Профили кулачков впускного и выпускного валов одинаковые. Кулачки смещены на 1,0 мм относительно оси гидротолкателей, что при работе двигателя заставляет гидротолкатели вращаться. Это уменьшает износ поверхности гидротолкателя и делает его равномерным. Сверху головка блока цилиндров закрыта крышкой, отлитой из алюминиевого сплава.
Поршни
также отлиты из алюминиевого сплава. На днище поршня выполнены четыре углубления под клапаны, которые предотвращают удары поршня по клапанам при нарушении фаз газораспределения. Для правильной установки поршня в цилиндр на боковой стенке у бобышки под поршневой палец отлита надпись «ПЕРЕД».
Поршень устанавливают в цилиндр так, чтобы эта надпись была обращена к передней части двигателя. На каждом поршне установлены три кольца: два компрессионных и одно маслосъемное. Компрессионные кольца отлиты из чугуна. Бочкообразная рабочая поверхность верхнего кольца покрыта слоем пористого хрома, что улучшает приработку кольца.
Рабочая поверхность нижнего кольца покрыта слоем олова. На внутренней поверхности нижнего кольца имеется проточка. Кольцо нужно устанавливать на поршень этой проточкой вверх, к днищу поршня. Маслосъемное кольцо состоит из трех элементов: двух стальных дисков и расширителя.
Поршень прикреплен к шатуну с помощью поршневого пальца плавающего типа, т.е. палец не закреплен неподвижно ни в поршне, ни в шатуне. От перемещения в осевом направлении палец удерживается двумя пружинными стопорными кольцами, которые установлены в канавках бобышек поршней.
Шатуны
стальные, кованые, со стержнем двутаврового сечения. В верхнюю головку шатуна запрессована бронзовая втулка. Нижняя головка шатуна снабжена крышкой, прикрепленной двумя болтами. Гайки шатунных болтов имеют самостопорящуюся резьбу, поэтому дополнительно не стопорятся.
Крышки шатунов обрабатывают в сборе с шатуном, поэтому их нельзя переставлять с одного шатуна на другой. На шатунах и их крышках выбиты номера соответствующих цилиндров. Для охлаждения днища поршня маслом в стержне шатуна и верхней головке выполнены отверстия. В нижнюю головку шатуна устанавливают тонкостенные вкладыши.
Коленчатый вал
отлит из высокопрочного чугуна. Вал имеет восемь противовесов. От осевого перемещения его удерживают упорные полукольца, установленные на средней шейке. К заднему концу коленчатого вала прикреплен маховик. В отверстие маховика вставлены распорная втулка и подшипник носка первичного вала коробки передач.
Шкив водяного насоса приводится во вращение вместе со шкивом генератора поликлиновым ремнем (GPK 1220) от шкива коленчатого вала. Натяжение ремня регулируют изменением положения натяжного ролика. Таким же ремнем (но несколько большей длины) приводятся во вращение шкивы насоса гидроусилителя рулевого управления и вентилятора.
