Тест приборной панели Рено Меган 2 и самодиагностика

Стандартная приборка Мегана 2 представляет собой сложный узел, оборудованный большим количеством индикаторов и лампочек. Полная расшифровка выглядит так.

Приборка Мегана информативна и удобно выполнена. Все элементы конструкции отлично сочетаются с органами управления.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Панель приборов Renault Megane выделяется повышенной информативностью и достаточным количеством обозначений.

• Распиновка приборки Меган 2
• Тест приборки Меган 2 фаза 1 и 2
• Расшифровка обозначений
• Тюнинг приборки Megane 2
• Замена лампочек (светодиодов)
• Не работает щиток приборов
• Как снять приборку
• Где гремит приборка
• Итог

Стандартная распиновка щитка второго поколения не отличается сложностью или большим количеством выводов. Контактная группа агрегата имеет больше пустых мест, чем подключенных. Благодаря запасу выводов, узел можно дооборудовать.

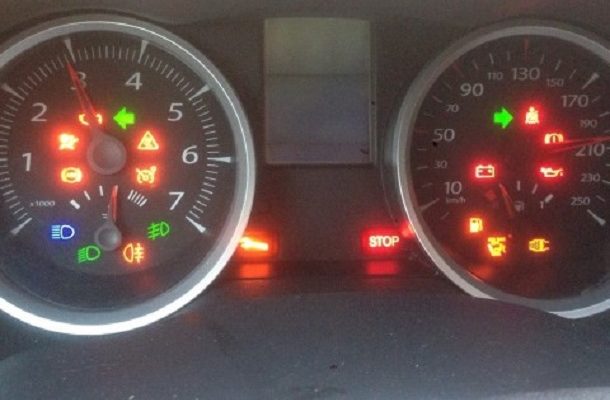

С помощью данного теста можно проверить все контрольные лампы и все стрелочные индикаторы приборной панели

Выполнить следующим образом:

Renault Megane до 2002 года

• Включить зажигание.
• Нажать и удерживать кнопку бортового компьютера.
• Включить зажигание.

Renault Megane Фаза 1. (выпуск до 2006)

• Нажать и удерживать кнопку бортового компьютера (справа на торце переключателя)

Renault Megane Фаза 2. (выпуск после 2006)*

• Не дотрагиваясь до педалей нажать и удерживать кнопку старт/стоп до начала теста.
• Сначала включится зажигание, затем начнется тест.
• *На бензиновых версиях может не получится!

На фото Рено Меган Дизель после 2006 года выпуска

Выход из теста – нажатие кнопки обнуления суточного пробега на
спидометре.

После теста происходит обнуление статистики компьютера (суточный пробег, оставшееся кол-во бензина и т.п.)

• Файлы
• Двигатель

С помощью данного теста можно проверить все контрольные лампы и все стрелочные индикаторы приборной панели

Выполнить следующим образом:

Renault Megane до 2002 года

• Включить зажигание.
• Нажать и удерживать кнопку бортового компьютера.
• Включить зажигание.

Renault Megane Фаза 1. (выпуск до 2006)

• Включить зажигание.
• Нажать и удерживать кнопку бортового компьютера (справа на торце переключателя)
• Включить зажигание.

Renault Megane Фаза 2. (выпуск после 2006)*

• Вставить карту
• Не дотрагиваясь до педалей нажать и удерживать кнопку старт/стоп до начала теста.
• Сначала включится зажигание, затем начнется тест.
• *На бензиновых версиях может не получится!

На фото Рено Меган Дизель после 2006 года выпуска

Выход из теста – нажатие кнопки обнуления суточного пробега на спидометре.

После теста происходит обнуление статистики компьютера (суточный пробег, оставшееся кол-во бензина и т.п.)

https://youtube.com/watch?v=_hfmNOpQKLc%3Ffeature%3Dplayer_detailpage

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Renault Megane является транспортным средством, оснащенным мультиплексной сетью. Это позволяет производить диагностику неисправностей посредством бортового процессора (самотестирование), а также с помощью внешних сканеров отслеживать работоспособность приборной доски, системы рулевого управления, подушек безопасности, системы климат-контроля, коммутационного блока салона, тормозной системы, системы стабилизации и системы впрыска топлива. Кроме, того имеется бортовая беспроводная K/L-линия контролирующая состояние автоматической коробки передач, системы питания двигателя сжиженным газом (если таковая установлена) и исправность ксеноновых ламп.

На приборной доске наличие неисправностей отражается двумя сигнальными лампами: «Stop» и «Servis».

Диагностику можно произвести двумя способами: посредством бортовой программы самодиагностики или внешнего тестового устройства. Начиная с Renault Megane второй генерации, бортовая электронная система о неисправностях сообщает в виде текстовых сообщений. Как правило, они отображаются на английском языке. Перевод на русский (Сообщения бортового компьютера Renault Megane)

Основные коды неисправностей

Полный список расшифровки ошибок Renault Megane:

Неисправность в цепи

Неопределенная неисправность в памяти блока

1
01
Катушка зажигания, цилиндр 2

2
02
Катушка зажигания, цилиндр 4

3
03
Катушка зажигания, цилиндр 6

5
05
Обрыв, короткое замыкание цепи инжектора 2

6
06
Обрыв, короткое замыкание цепи инжектора 1

8
08
Измеритель массы воздуха

10
0A
Датчик температуры охлаждающей жидкости

11
0B
Датчик давления в системе улавливания паров топлива EVAP

12
0C
Обрыв или короткое замыкание цепи потенциометра дроссельной заслонки

14
0E
Датчик температуры всасываемого воздуха

16
10
Сигнал компрессора кондиционера воздуха

18
12
Сигнал противоугонной системы (иммобилизатора) двигателя

20
14
Контрольная лампа “Проверьте двигатель”

21
15
Активатор положения распредвала

22
16
Инжектор цилиндра 3

23
17
Инжектор цилиндра 6

24
18
Инжектор цилиндра 4

25
19
Подогреватель лямбда-зонда, цилиндры 1, 2 и 3

27
1B
Клапан управления воздухом холостого хода

29
1D
Катушка зажигания, цилиндр 1

30
1E
Катушка зажигания, цилиндр 3

31
1F
Катушка зажигания, цилиндр 5

33
21
Инжектор цилиндра 5

35
23
Воздушный насос системы подмешивания воздуха

51
33
Неисправность клапана отсечки

52
34
Электромагнит управления выхлопными газами

53
35
Клапан управления воздухом холостого хода

55
37
Подогреватель докаталитического лямбда-зонда, цилиндры 4, 5 и 6

56
38
Резистор сигнала зажигания

57
39
Датчик детонации 1

59
3B
Датчик детонации 2

61
3D
Подогреватель посткаталитического лямбда-зонда, цилиндры 4, 5 и 6

62
3E
Переключающий клапан системы подмешивания воздуха

65
41
Датчик положения распредвала

68
44
Клапан продувки угольного адсорбера системы EVAP

69
45
Реле топливного насоса

74
4A
Реле компрессора кондиционера воздуха

75
4B
Сигнал подогреваемого докаталитического лямбда-зонда, цилиндры 1, 2 и 3

76
4C
Сигнал подогреваемого докаталитического лямбда-зонда, цилиндры 4, 5 и 6

77
4D
Сигнал подогреваемого посткаталитического лямбда-зонда, цилиндры 1, 2 и 3

78
4E
Сигнал подогреваемого посткаталитического лямбда-зонда, цилиндры 4, 5 и 6

79
4F
Подогреватель посткаталитического лямбда-зонда, цилиндры 1, 2 и 3

80
50
Линия данных, ABS/система стабилизации устойчивости – подавление зажигания

81
51
Линия данных, ABS/система стабилизации устойчивости – увеличение оборотов холостого хода

82
52
Линия данных, ABS/система стабилизации устойчивости – регулировка опережения зажигания

83
53
Датчик положения коленвала

100
64
Блок управления двигателем

190
BE
Не замкнут выключатель reed системы EVAP (только модели 98 г. вып.)

191
BF
Не размыкается выключатель reed системы EVAP (только модели 98 г. вып.)

192
C0
Не замыкается выключатель reed системы EVAP (только модели 98 г. вып.)

193
C1
(только модели 98 г. вып.)

194
C2
Обнаружена сильная утечка в системе EVAP (только модели 98 г. вып.)

195
C3
Обнаружена небольшая утечка в системе EVAP (только модели 98 г. вып.)

196
C4
Клапан LDP системы EVAP (только модели 98 г. вып.)

197
C5
Датчик атмосферного давления системы EVAP (только модели 98 г. вып.)

200
C8
Подогреваемый докаталитический лямбда-зонд, цилиндры 1, 2 и 3

201
C9
Подогреваемый докаталитический лямбда-зонд, цилиндры 4, 5 и 6

202
CA
Управление подогреваемым лямбда-зондом, цилиндры 1, 2 и 3

203
CB
Управление подогреваемым лямбда-зондом, цилиндры 4, 5 и 6

204
CC
Обороты холостого хода отличаются от требуемых

209
D1
Сигнал противоугонной системы (иммобилизатора) двигателя

210
D2
Неисправность в системе зажигания

211
D3
Механическое повреждение клапана управления воздухом холостого хода

212
D4
Механическое повреждение активатора положения распредвала

214
D6
Сигнал скорости автомобиля

215
D7
Обрыв или короткое замыкание в линии данных, ABS/система стабилизации устойчивости

216
D8
Линия данных, блок управления трансмиссией – датчик-выключатель положения селектора, сигнал оборотов, сигнал положения дроссельной заслонки

217
D9
Линия данных, блок управления трансмиссией

218
DA
Линия данных, блок управления

219
DB
Линия данных, блок управления

222
DE
Управление подогреваемым лямбда-зондом

227
E3
Отклонение качества смеси, цилиндры 1, 2 и 3

228
E4
Отклонение качества смеси, цилиндры 4, 5 и 6

229
E5
Подогреваемый лямбда-зонд, цилиндры 1, 2 и 3 — замедленный отклик

230
E6
Подогреваемый лямбда-зонд, цилиндры 4, 5 и 6 — замедленный отклик

231
E7
Подогреваемый лямбда-зонд, цилиндры 1, 2 и 3 — динамика

232
E8
Подогреваемый лямбда-зонд, цилиндры 4, 5 и 6 — динамика

233
E9
Эффективность каталитического преобразователя, цилиндры 1, 2 и 3

234
EA
Эффективность каталитического преобразователя, цилиндры 4, 5 и 6

235
EB
Подогреватель посткаталитического лямбда-зонда, цилиндры 1, 2 и 3

236
EC
Подогреватель посткаталитического лямбда-зонда, цилиндры 4, 5 и 6

238
EE
Пропуски в работе цилиндра 1

239
EF
Пропуски в работе цилиндра 2

240
F0
Пропуски в работе цилиндра 3

241
F1
Пропуски в работе цилиндра 4

242
F2
Пропуски в работе цилиндра 5

243
F3
Пропуски в работе цилиндра 6

244
F4
Обороты двигателя — датчик коленвала, зубчатый ротор маховика

245
F5
Низкий поток в системе подмешивания воздуха, цилиндры 1, 2 и 3

246
F6
Низкий поток в системе подмешивания воздуха, цилиндры 4, 5 и 6

250
FA
Клапан продувки адсорбера системы EVAP

251
FB
Обнаружена небольшая утечка в системе EVAP

252
FC
Ненормальный поток продувки адсорбера системы EVAP

253
FD
Застрял в закрытом состоянии клапан отсечки системы EVAP

254
FE
Обнаружена значительная утечка в системе EVAP

255
FF
Механическое повреждение клапана продувки угольного адсорбера системы EVAP

Коды диагностики систем DME M5.1, M5.2.1 (модели с двигателями М62)

Самодиагностика

Приборные щитки Renault Megane оснащены функцией самостоятельного тестирования. Для этого необходимо произвести следующую последовательность действий:

• Чип-карту вставить в считывающий слот.
• Нажать клавишу «Adac» — индикация данных на экран бортового процессора (у большинства моделей Renault Megane круглая кнопка находится в торце правого подрулевого рычага).

• Одновременно нажать и в течение двух секунд держать в таком положении кнопку пуска двигателя.
• После этого приборы на щитке перейдут в режим самотестирования, что отразится на прерывисто двигающихся стрелках, активации всех сигнальных ламп и сегментов дисплея.
• Попеременно нажимая кнопку можно получить следующую информацию: отображение прошивки процессора, уровень топлива в баке, информация о моментальном расходе топлива, отображение неисправностей, зафиксированных в памяти.

Для выхода из режима самотестирования следует нажать штырь-кнопку на приборном щитке.

Тест приборки Меган 2 фаза 1 и 2

Стандартный тест делается для проверки работоспособности индикаторов и бортовика. На первых модификациях с 2002 года процедура выглядит так:

• выключить зажигание;
• зажать и удерживать кнопку БК;
• включить зажигание.

После этого на щитке загорятся все указатели и стрелки сделают полный оборот и упадут назад.

Во втором варианте, после 2006 года выпуска последовательность действий немного отличается:

• вставить карту в гнездо;
• не трогая педаль газа зажать клавишу старта.

После этого, должно активироваться зажигание и включится тестирование.

Где гремит приборка

Большинство водителей жалуются на то, что зимой на Мегане скрипит панель буквально повсюду. Для устранения сверчков потребуется полностью разобрать приборку и в местах соприкосновения пластика с металлом или другими частями, проклеить антискрип. Процедуру следует делать везде, где только можно – частичная заделка сможет убрать только долю посторонних звуков.

Как снять приборку

Чтобы снять щиток автомобиля, потребуется выполнить последовательность действий.

• Отсоединить минусовую клемму аккумулятора и подождать 5 минут.
• Потянуть в сторону руля верхний козырек щитка приборов и демонтировать его.
• Затем выкрутить центральный болт крепления и отжать пружинные фиксаторы с боков.

• После этого можно снять щиток с посадочного места.

• Последним этапом нужно отключить контактную группу агрегата и полностью демонтировать устройство.

Процедура установки детали выполняется в обратной последовательности.

Сообщения бортового компьютера Renault Megane II

Когда-то на каком-то форуме нашел информацию по расшифровке сообщений бортового компьютера Renault Megane II, выводимые на щиток приборов. Найти первоисточник сейчас уже не могу. А поскольку меня изредка просят расшифровать что значит та или иная надпись, решил опубликовать эту информацию здесь, дабы иметь возможность ее быстро найти 🙂 Кстати, эти сообщения не уникальны для Megane II, а в той или иной степени повторяются на всех авто марки Renault.

steering locked – рулевое управление заблокировано, сообщение выводится при низком напряжении бортсети (недостаточном для разблокировки), неисправности системы блокировки, вывернутом до упора рулевом колесе (мануал запрещает парковаться и глушить двигатель при вывернутых до упора колесах)
steering not locked – рулевое управление не заблокировано
turn steering-wheel+start – покрупите (покачайте) рулевое колесо с одновременным нажатием кнопки старт (и выжатой педали сцепления или тормоза), выводится при проблемах разблокировки (см. первое сообщение)
check steering – проверьте рулевое управление (ходовую часть), выводится при проблемах с рейкой, электроусилителем
service due soon или service due – скоро необходимо проходить очередное ТО
Чтобы сбросить пробег до очередного ТО неоходимо:
1. Завести машину.
2. Дождаться надписи service due
3. Кнопкой БК перешелкиванием других надписей дойти снова до надписи service due
4. Нажать кнопку БК и ждать. Сначала мигает надпись service due, потом начинает мигают цифры пробега до сервиса. И вот когда эти цифры превратятся в немигающее число 15000 кнопку БК можно отпустить.
Для первой фазы вместо кнопки БК следует использовать кнопку сброса суточного пробега
Change oil soon – скоро необходимо заменить масло двигателя
check injection – проверьте систему впрыска двигателя, возможно причина в загрязнении дроссельного узла или разъема дросселя, часто сопровождается плавающими оборотами или заниженными оборотами холостого хода
oil level ok или OIL LEVEL CORRECT – уровень масла двигателя в норме, если при этом нажать на кнопку переключения режимов компа (в торце правого подрулевого переключателя), то появится информация об уровне:
min IooooooL – уровень масла максимальный
min I_ _ _ _ _ L – соотвественно минимальный
check gear box – проверьте коробку переключения передач, при проблемах с автоматической КПП
electronic fault – неисправность электронных систем автомобиля, чаще всего (по данным форума) возникает при проблемах с концевиком педали тормоза – не горят стопы
press cluth+start – нажмите на педаль сцепления и кнопку старт, выводится при попытке запуска двигателя с включенной передачей (механическая КПП) и нажатой педали тормоза
check door loсks – проверте блокировку дверей, выдается при проблеммах системы блокировки задних дверей от детей
no message available – нет имеющихся сообщений (об ошибках или неисправностях), т.е. полет нормальный

Если горит лампа Stop и контрольная лампи ручника на щитке приборов, значит понизился уровень тормозной жидкости – пришло время менять тормозные колодки

Дополняю перечень сообщений бортового компа. Приведенные сообщения взяты из англо- и русскоязычных версий технической ноты по электрооборудованию Мегана2, референсы 77 11 318 102 и 77 11 318 113 соотвественно, а также из Ваших сообщений в теме и форуме.
После текста каждого сообщения привел сведения о горении контрольных ламп Stop или Service и издаваемом звуковом сигнале X

Faulty steering – Неисправность рулевого управления Stop X
Faulty injection – Неисправность системы впрыска Stop X
Check injection – Проверьте систему впрыска Service
Engine overheating – Перегрев двигателя Stop X
Check steering – Проверьте рулевое управление Service
ESP out of order – Не работает система стабилизации траектории Service
ESP disconnected – Отключение системы стабилизации траектории —
Check gearbox – Проверьте коробку передач Service
Gearbox overheating – Перегрев коробки передач Service
Faulty engine immobilizer – Неисправность системы электронной противоугонной блокировки запуска двигателя Service
Heated seat ON – Обогрев сиденья включен —
Please Insert card – Пожалуйста, вставьте карточку —
Card not detected – Карточка не обнаружена Service X
Hands-free out of order – Система «свободные руки» не работает Service
Change card battery или replace card battery (у некоторых может выдавать pile carte a chenger)- Замените элемент питания карточки. После замены батарейки необходимо одновременно нажать все имеющиеся на карте кнопки для удаления ошибки (по мнению одного соклубника ошибка находится в памяти самой карточки) —
Depress the brake + start – Нажмите на педаль тормоза и на кнопку запуска двигателя —
Declutch + start / – Нажмите на педаль сцепления и на кнопку запуска двигателя /нажмите на педаль тормоза и на кнопку запуска двигателя (поочередно) . —
Steering locked – Рулевая колонка не разблокирована Service
Steering not locked – Рулевое управление не заблокировано Service
Gear shift in P or N / press on brake + start – Переведите рычаг селектора в положение P или N / нажмите на педаль тормоза и на кнопку запуска двигателя (поочередно) —
Press the brake pedal – Нажмите на педаль тормоза —
Adjust oil level – Необходимо довести до нормы уровень масла Service
Door open – Дверь открыта —
Luggage compartment open Открыта дверь задка —
Underinflation: slow down – Давление воздуха в шинах ниже нормы: уменьшите скорость —
TYRE PRESSURE SENSOR FAULT – неисправность датчика системы контроля давления в шинах
Adjust tyre pressure – Отрегулируйте давление воздуха в шинах Service
Puncture: change the wheel – Прокол шины, замените колесо Stop X
Tyre pressure sensor not working – Датчик давления в шинах неисправен Service
Limiter – Ограничитель скорости движения —
Cruise control – Регулятор скорости движения —
XXX km (or miles) in memory – В памяти XXX км (или миль) —
Speed limiter out of order – Ограничитель скорости движения неисправен Service
Cruise control not working – Регулятор скорости движения неисправен Service
Electronic failure – Неисправность электроники . . . Service
Roof out of order – Неисправность складной крыши (кабриолет) Service
Automatic lighting OFF – Система автоматического включения наружного освещения выключена —
Automatic lighting out of order или Auto Lights Fault – Система автоматического включения наружного освещения неисправна (датчик света) Service
No message stored – Отсутствие запомненных сообщений —
Boot open / insert card Открыта дверь задка / вставьте карточку (поочередно) —
Confirm engine stop / press stop twice – Подтвердите остановку двигателя, дважды нажмите на кнопку «stop» остановки двигателя (поочередно) —
Please Remove card – Пожалуйста, извлеките карточку —
Shift into neutral – Установите рычаг переключения передач в нейтральное положение —
Automatic wipers OFF – Автоматический режим стеклоочистителей отключен —
Automatic wipers out of order – Автоматический режим стеклоочистителей не работает —
Card reader not working – Считывающее устройство для карточек неисправно Service
Card reader not working / Electronic fault – Выход из строя считывающего устройства для карточек / неисправность электроники (поочередно) Service
Electronic failure – Неисправность электроники Stop X
Restricted card mode – Резервный режим карточки —
Oil level – Уровень масла —
Check diesel filter – Проверьте топливный фильтр Service
Regenerate particle filter – Замените фильтр системы вентиляции салона —
breaking fault или BRAKE FAULT – неисправность тормозной системы, как правило требуется долив тормозной жидкости, уровень падает вследствие износа колодок, сообщение может выдаваться на поворотах
check door loсks – проверте блокировку дверей, выдается при проблемах системы блокировки задних дверей от детей
TOP UP OIL LEVEL (+ горит Service) – необходимо повысить уровень масла, т.е. долить масло в двигатель
CHECK AIRBAG – проверь подушки безопасности, могут быть проблемммы с контактом в разъеме под сиденьем (достаточно поправить разъем) или со шлейфом в подрулевом переключателе (заматывание шлейфа и обрыв проводов)
mode test – тест приборной панели фазы 1. Для начала теста необходимо удерживать нажатой кнопку управления компом во время завода двигателя. Можно проверить все лампы и указатели приборной панели, но вся инфа компа обнуляется (кроме, конечно, одометра, т. е. пробега)
LОW BATTARY – назкий заряд батареи, загорается с сигналом STOP и значком “аккумулятор”, через определенное время после пуска двигателя, а именно

10 минут. Надпись означает отсутствие зарядки. Требуется заменить реле регулятора напряжения в генераторе или заменить генератор полностью
Check emissions– проверьте выброс, вероятно неисправность системы выпуска выхлопных газов, нейтрализатора, лямбда-зонда

Тюнинг приборки Megane 2

Обычно пользователи прибегают к установке дисплея в нижней части панели. В стандартной версии здесь находится лампочка с приклеенной бумажкой сверху.


Процедура доработки выглядит так.

• Следует найти приборку с установленным экраном и полностью разобрать ее.

• Далее потребуется доработать схему путем установки 4 светодиодов экрана. Также потребуется две резисторные сборки и пару отдельных резисторов.



  В результате получится нечто подобное:

• В результате получается такой внешний вид.

• Далее необходимо поколдовать с прошивкой системы. Чтобы приборка показывала обновленный дисплей и все работало, в интернете можно скачать дополнительный софт.

Следующим типом доработки является замена стрелок, шкал приборов, и других внешних элементов.

Как обнулить компьютер?

После планового технического обслуживания Renault Megane , например, после замены масла, сигнал «Servis» буде продолжать гореть. Чтобы обнулить память, следует проделать следующие действия:

• Завести двигатель.
• Последовательным нажатием клавиши управления индикацией «Adac» на табло бортового компьютера вывести текстовое сообщение, отображающее необходимость замены масла.
• После появления нужной информации следует нажать клавишу управления и удерживать в течение нескольких секунд. Сообщение начнет мигать и спустя несколько мгновений пропадет. Также на приборной доске погаснет значок «Servis», если, конечно, не имеется других повреждений.

Световая индикация

Во время активации режима самотестирования код неисправности можно определить по мигающему индикатору М1 (красная лампочка в центре приборной доски). Количество вспышек составляет четырехзначное число кода.

Переход от одной цифры кода к другой происходит с интервалом в 1 секунду, в это время лампочка не горит. Переход от одного четырехзначного числа кода к другому занимает 1,8 сек. В этот момент лампа также погашена. Повторяемый код из четырех нулей означает, что неисправности отсутствуют.

Диагностический разъем

У большинства моделей Renault Megane разъем для подключения внешних тестовых устройств расположен между панелью автомагнитолы и AUX-входом на центральной консоли. Устройство для подключения скрыто декоративной пластмассовой крышкой. Чтобы ее удалить следует воспользоваться прочным пластмассовым приспособлением в форме крючка. Приспособление необходимо вставить в отверстие и потянуть к себе последовательно сначала один край крышки, а потом другой. Фиксирующие клипсы находятся слева и справа.

Не работает щиток приборов

Водителю потребуется проверить предохранитель №15 салонного блока. Если элемент исправен, нужно просмотреть всю проводку и контакты.

Не горит подсветка

Аналогично устраняется проблема освещения. Значительно упрощает ситуацию то, что если подсветка печки не работает, то и освещение номера также откажет. Магистрали зациклены на одном предохранителе.

После того, как найден и заменен необходимый элемент, все должно заработать. В случае отказа, проверяется бортовая проводка и ее отдельные элементы.

Приборка замерла на одном месте

Если гаснет панель или замирает, проблема решается несколькими путями.

• Заменить перегоревший предохранитель. Обычно, вместе с приборкой гаснет и часть бортовых систем.
• Устранение ошибок бортового компьютера у ОД. Пиратские программы не помогут – в машине стоит защита.
• Перепайка самой приборной панели. В отдельных случаях на схеме перегорает часть элементов вследствие короткого замыкания или скачка напряжения.

Тестирование приборами

Для наиболее полноценного представления о работоспособности и неисправностях систем Renault Megane следует использовать специальный прибор. Устройства могут быть как цифровые, так и аналоговые. Система тестирования должна поддерживать диагностический протокол стандарта OBD 2.

Сам же автопроизводитель рекомендует для этого только одно устройство: прибор CLIP. Прибор может быть подключен к ноутбуку или любому мобильному устройству, при наличии в последнем соответствующего обеспечения. Для диагностики существуют специальные программы.

Наиболее распространенная утилита для самостоятельного сканирования автолюбителями — это DDT2000. Но полноты информации она предоставить не в состоянии. Более полноценные сведения сообщают Renault CAN Clip V-80 и Renault Clip V-93. Существенным минусом многих версий программного обеспечения является французский язык оригинала. Лицензионная программа CAN Clip стоит более 50 тыс. рублей.

Для тестирования прибором следует выполнить следующую последовательность действий:

• Вставить в считывающее устройство чип-карту.
• В течение пяти секунд держать нажатой кнопку пуска двигателя.
• Подключить посредством разъема тестирующий прибор и выполнить необходимые операции в соответствии с инструкцией.

Некоторые модели Renault Megane перед началом проведения процедуры диагностики требую введения индивидуального идентификационного номера машины. Это можно произвести вручную, а совершенные сканеры номер определяют самостоятельно. При этом отображается информация о послепродажном обслуживании автомобиля, типе двигателя и коробки передач.

После устранения неисправностей обнуление бортового процессора производится посредством того же сканирующего устройства.

https://youtube.com/watch?v=-Ke9aWxXBlQ

Замена лампочек (светодиодов)

Смена подсветки приборки возможна только в части печки. Лампочки бесконтактные и легко меняются на более яркие диоды.

• Для доступа к болтам потребуется снять штатную магнитолу и ее тоннель.
• Далее потребуется отщелкнуть 4 клипсы пластиковой панели и выкрутить 10 болтов креплений.

• Дальше нужно снять блок управления печкой и трубчатым ключом №8 вынуть лампочки из посадочных гнезд.
• Если подобного инструментария нет в наличии – потребуется разобрать весь агрегат.

Для замены ламп самой приборки будет нужен паяльник и полная разборка узла.
