Что означает код p0130?

Этот диагностический код неисправности (Diagnostic Trouble Code — DTC) является общим кодом трансмиссии. Это означает, что он применяется ко всем транспортным средствам, оборудованным OBD-II. Хотя общие и конкретные шаги ремонта могут отличаться в зависимости от марки / модели.

Банк 1 — это всегда блок, который содержит цилиндр №1. Датчик 1 — всегда верхний ДК, расположенный перед катализатором.

Датчик кислорода (ДК) выдаёт напряжение, основанное на содержании кислорода в выхлопе. Напряжение варьируется между 0,1 и 0,9 вольтами. 0,1 обозначает бедную смесь, 0.9 — богатую.

Блок управления двигателем (ЭБУ) постоянно контролирует это напряжение, находясь в замкнутой цепи. Это нужно, чтобы определить, сколько топлива впрыснуть. Если ЭБУ определяет, что напряжение ДК было слишком низким (меньше 0,4 вольта) слишком долго (более 20 секунд — время зависит от модели), устанавливается код P0130.

167013 — code

Код появляется в следствие неправильной работы двигателя или коробки передач. На Ларгусе это говорит о проблеме в системе зажигания и воспламенения смеси.

B2aaa— неисправность

Стандартный код поломки бортовой сети. Это означает, что один или несколько силовых проводов перетерлись и касаются к кузову машины.

C100f— ошибка

Правый передний датчик системы АБС вышел из строя. Проверьте магистраль сенсора и устройство на предмет повреждений. Здесь может играть роль контактная группа проводки. Окисленные части могут давать сбои.

C101f— неисправностей

Общий контроль переднего правого датчика скорости работает некорректно.

C10c3 — код

Критическая неисправность модуля ЭБУ. Проверьте систему на наличие повреждений.

Dashcommand

Так же достаточно неплохая и популярная программа с хорошим набором функций и поддержкой множества авто. Из минусов стоит отметить отсутствие русского интерфейса.

Работает с адаптерами: Bluetooth, Wi-Fi

Df124 — поломка ларгус

Требуется регулировка зазоров на клапанах двигателя. Авто может дергаться и работать с перебоями.

Econtool for nissan elm327

Предназначена для автомобилей Nissan подключающихся по старому протоколу Nissan Consult, это примерно до 2008 года выпуска. Она представлена тут потому, что с этими автомобилями более популярные elm программы могут не работать.

Работает с адаптерами: Bluetooth, Wi-Fi

Elm327 программы для android устройств (смартфон или планшет)

С помощью этих программ Вы сможете провести полноценную диагностику Вашего автомобиля используя elm327 адаптер и Ваш смартфон или планшет на базе android. Эти elm327 программы для android поддерживают как bluetooth, так и wi-fi адаптеры. Вместе с описанием программы есть ссылка на скачивание программы с официального сайта Google Play, поэтому Вы можете быть уверены в безопасности Вашего устройства. Так же Вы можете установить её просто набрав название программы в поиске Google Play Вашего устройства.

Elmscan toyota

Эта программа для владельцев автомобилей Toyota и Lexus всех рынков. Приложение достаточно мощное, на русском языке. В бесплатной версии набор продвинутых функций урезан достаточно сильно.

Работает с адаптерами: Bluetooth, Wi-Fi

Obd авто доктор

Универсальная elm327 программа с русским интерфейсом и неплохим набором для проведения диагностики. Есть две версии: бесплатная и платная, как обычно, в бесплатной слегка урезан функционал.

Работает с адаптерами: Bluetooth, Wi-Fi

P0130 — код

Ошибка 0130 говорит о полном отказе датчика кислорода до нейтрализатора. Проблема устраняется заменой детали.
Лада Ларгус

P0140 — ошибка

ДК2 (датчик кислорода) потеря связи или обрыв цепи. Магистраль нужно проверить и при необходимости восстановить.

P0300 — ошибка

Присутствуют множественные пропуски зажигания в двигателе. Проверьте всю систему и найдите поломку. Причиной становятся неисправные свечи.

P0363 — ошибка ларгус

На автомобилях Lada ошибка указывает на множественные пропуски воспламенения, направленных на защиту каталитического нейтрализатора.

P0420 — ошибка

Эффективность катализатора ниже установленного предела. Это говорит, что сетка забилась или покрыта нагаром.

P1302 — ошибка

Аналогично для 2 рабочей камеры двигателя.

P1304 — code

То же, что и Р 1301.

P1602 ошибка

Поломка показывает водителю, что проблема находится в отсутствии напряжения на бортовой сети. Здесь обычно сбоит аккумулятор или окисляются его клеммные выводы.
Рулевое управление

Scanmaster lite

Отличная универсальная программа подходящая для огромного количества марок. Есть русский интерфейс и необходимый набор функций. Программа ScanMaster Lite — определённо из разряда рекомендованных.

Работает с адаптерами: Bluetooth, Wi-Fi

Torque

Самая популярная elm327 программа для android. Универсальная и очень функциональная, отлично работает со всеми марками автомобилей. Есть бесплатная и платная версия программы, отличающиеся по функционалу.

Работает с адаптерами: Bluetooth, Wi-Fi

Влияние абс

Если автомобиль оборудован системой АБС, то она будет нам мешать и блокировать работу моталки. Чтобы устранить помеху, нужно на время работы с пробегом, удалить предохранитель АБС. На рисунке ниже он F15

источник

Воздушная магистраль (р0000-0100)

  • 030 – подогрев ДК1 отключен или неисправен, что снижает его производительность;
  • 031-032 – обрыв или замыкание проводки ДК1 с касанием на корпус машины или другие провода;
  • 036 – тот же ДК говорит о критическом повреждении проводки – сигнал к бортовому компьютеру не поступает;
  • 037-038 – обнаружена поломка в магистралях кислородного сенсора после катализатора с попаданием силовой жилы на кузовные элементы;
  • 101-103 – ДМРВ барахлит и выдает критически высокий или низкий уровень сигнала;
  • 106-108 – датчик абсолютного давления поврежден или нарушена целостность проводки;
  • 112-113 – ДПВВ передает неверные сведения, отличающиеся от фактических параметров;
  • 115-118 – внутри системы охлаждения присутствуют серьезные поломки, датчики передают информацию, разнящуюся с действительными данными;
  • 122-123 – ДПДЗ вероятно поврежден или сама заслонка работает некорректно – обычно требуется прочистить дроссель от копоти;
  • 130-135 – ошибка р0130 Ларгус связана с тем, что ДК1 неправильно передает информацию о фактическом состоянии системы;
  • 136-141 – аналогично для ДК2;
  • 171-172 – чрезмерно обедненная или обогащенная топливная смесь, обычно помогает замена воздушного фильтра или обтяжка бензиновых шлангов.

Вторичные системы блока управления (р2000)

  • 070-71 – открыт или закрыт клапан системы впуска;
  • 100-103 – ПДЗ неисправен или имеется повреждение проводки;
  • 122-123 – датчик положения А педали поврежден;
  • 127-128 – аналогично для сенсора В;
  • 187-188 – магистрали подачи бензина откалиброваны некорректно, чрезмерно богатая или бедная смесь;
  • 135/138 – отсутствует синхронизация обмена данными между 1 и 2 датчиками педалей;
  • 187-188 – бедная или богатая смесь бензина с воздухом;
  • 301/304/307/310 – замыкание катушек зажигания для всех цилиндров последовательно;
  • 500-501 – возбуждение генератора не происходит должным образом.

Диагностика внешним сканером

Следующий тип поиска ошибок выделяется значительной точностью и быстротой. Для выполнения процедуры к машине подключается сканер, и программа выполняет поиск неисправности.

Обычно, при диагностике БК на экране компьютера высвечивается сложный код, состоящий из нескольких символов.

https://www.youtube.com/watch?v=FVBUHOoebRw

Первая часть – буква, обозначающая бортовую систему, где присутствует поломка:

  • В – кузовные панели и элементы обшивки;
  • С – элементы подвески и шасси;
  • Р – силовая установка и оборудование, прилегающее к ней;
  • U – неисправность шины передачи файлов.

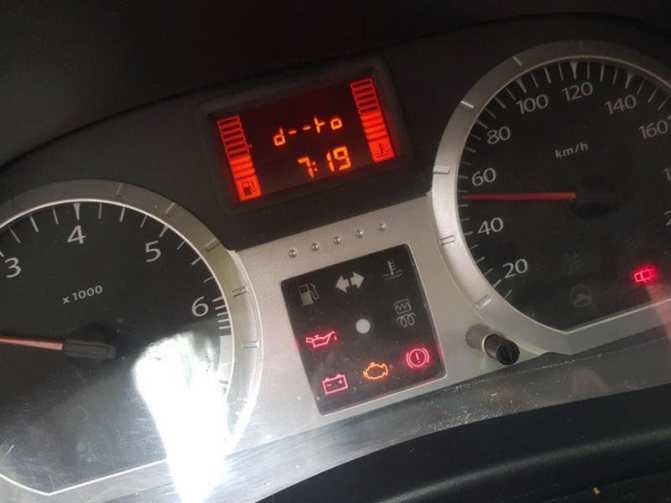

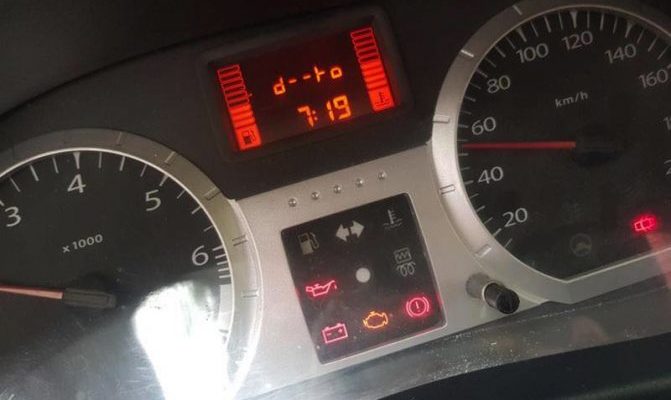

Ошибка на Ларгусе
Второй элемент кода представляет собой самодостаточный символ, обозначающий участок электронного кода ЭБУ:

  • 0 – стандартная маркировка SAE;
  • 1-2 – фабричный ОЭМ номер спецификации;
  • 3 – резервный участок.

Третья часть кодировки (символ) отвечает за указание группы оборудования, где непосредственно случилась поломка;

  • 1-2 – система подачи бензина и воздуха в двигатель;
  • 3 – нарушение в работе зажигания;
  • 4 – электромагистраль катализатора и его оборудования;
  • 5 – перебои в работе машины на холостом ходу;
  • 6 – наблюдаются перебои в работе электронного блока управления;
  • 7-8 – поломка трансмиссионного блока автоматики коробки передач.

Четвертая и последняя часть кодировки указывает непосредственно на заводской номер ошибки. После устранения поломок следует выполнить сброс ошибок Ларгус, для нормальной работы электроники.

Инструкция по установке

Нужно снять комбинацию приборов.

Информирование о необходимости то

Интервал сервисного обслуживания Вашего автомобиля составляет 15 000 км или один календарный год, в зависимости от того, что наступит ранее. При достижении порога срабатывания в 1500 км или один месяц (в зависимости от того, что наступит ранее) до необходимости провести сервисное обслуживание при включении зажигания на экране бортового компьютера на 3 секунды включается индикатор Расшифровка функций бортового компьютера Lada Largus FLКоды ошибок Лада Ларгус 8 и 16 клапанов К4М: расшифровка неисправностей
постоянно загорается многофункциональный сигнализатор красным цветом Коды ошибок Лада Ларгус 8 и 16 клапанов К4М: расшифровка неисправностей

Другие инструкции по снятию деталей Lada Largus FL найдете тут.

Ключевые слова: бортовой компьютер лада ларгус | панель приборов лада ларгус

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Используем obd2 адаптер

Есть на руках качественный диагностический адаптер и нужный софт? Тогда сброс не составит труда. Что делать, если нет программы или диагностического сканера?

Самый простой выход: купить сканер из Китая. Цена – 200-300 рублей. Главное условие: почитать отзывы о совместимости. Будет он читать вашу машину или нет – лотерея.

Как только сканер есть, вставляем его в ОБД разъем слева от бардачка.

Коды ошибок Лада Ларгус 8 и 16 клапанов К4М: расшифровка неисправностей
Разъем находится в легкодоступном месте слева от крышки бардачка.

  • Скачиваем на телефон программуTorqueLite – бесплатная версия, базовые функции работают;
  • Заводим машину, чтобы пошло питание на адаптер и появились данные об ошибках;
  • Включаем на телефоне Bluetooth, в настройках добавляем новое устройство (адаптер определится как OBDII);
  • Открываем программу Torque – в верхней части экрана пойдут надписи типа Ожидание подключения, Проверка CAN протокола, Успешно подключено;
  • Открываем настройки – Fault Codes – Show logged faults.
Код ошибки:  Ancel AS100 OBD2 Сканер Автомобильный диагностический инструмент Проверка двигателя I/M Готовность Freeze Frame Code Reader с несколькими языками русский – купить по низким ценам в интернет-магазине Joom

На экране появятся сохраненные коды. Там же с помощью Clear logged faults можно сбросить все ошибки и «чек» погаснет. Не навсегда – пока проблема не проявится снова.

Коды ошибок Лада Ларгус 8 и 16 клапанов К4М: расшифровка неисправностей
Открываем настройки – Коды ошибок – Показать сохраненные.

Вариант, близкий к сканеру – установка бортового компьютера. БК:

  • Определит ошибку;
  • Покажет ее код и расшифровку;
  • Поможет сбросить.

Как сбросить ошибку — чек на ларгусе

После ремонта автомобиля можно скинуть коды самостоятельно и без сканера. Для этого потребуется полностью отключить питание от бортовой сети, подождать 15 минут и вернуть все на место.

Сброс будет выполнен, и система обнулится до нормального состояния.

Как сбросить ошибку на гранте

Есть три способа избавиться от значка “Check Engine”:

  1. Устранить неисправность;
  2. Сбросить с помощью ОБД2 адаптера;
  3. Сбросить без адаптера вручную.

Как убрать чек без адаптера

Здесь все проще. Когда под рукой нет OBD или телефона с софтом, нужно просто скинуть клемму с аккумулятора.

Какую клемму снимать – без разницы. Обесточили машину на 5-7 минут и все ошибки должны исчезнуть.

Код — 81402

Шифр является обозначением прошивки Люкс автомобиля и не указывает на какие-либо поломки.

Код 1301

Код Р1301 указывает на пропуски воспламенения смеси для защиты нейтрализатора в 1 цилиндре силовой установки.
Расшифровка кодов неисправности

Код p0136

ДК2 потеря сигнала. Возможно критически повреждена проводка или отказал непосредственно сенсор.
Остаток бака

Коды ошибок obd-ii и их расшифровка

Показать / Скрыть текст

Р0030 Датчик кислорода до нейтрализатора, проверка обрыва цепи нагревателя Р0031 Датчик кислорода до нейтрализатора, проверка КЗ цепи нагревателя на “землю“ Р0032 Датчик кислорода до нейтрализатора, проверка КЗ цепи нагревателя на бортсеть Р0036 Датчик кислорода после нейтрализатора, проверка обрыва цепи нагревателя Р0037 Датчик кислорода после нейтрализатора,проверка КЗ цепи нагревателя на “землю“ Р0038 Датчик кислорода после нейтрализатора, проверка КЗ цепи нагревателя на бортсеть Р0101 Датчик массового расхода воздуха, выход сигнала из допустимого диапазона Р0102 Датчик массового расхода воздуха, низкий уровень выходного сигнала Р0106 Цепь датчика абсолютного давления во впускном коллекторе, выход сигнала из допустимого диапазона Р0107 Цепь датчика абсолютного давления во впускном коллекторе, низкий уровень сигнала Р0108 Цепь датчика абсолютного давления во впускном коллекторе, высокий уровень сигнала Р0103 Датчик массового расхода воздуха, высокий уровень выходного сигнала Р0112 Датчик температуры впускного воздуха, низкий уровень выходного сигнала Р0113 Датчик температуры впускного воздуха, высокий уровень выходного сигнала Р0115 Неверный сигнал датчика температуры охлаждающей жидкости Р0116 Датчик температуры охлаждающей жидкости, выход сигнала из допустимого диапазона Р0117 Датчик температуры охлаждающей жидкости, низкий уровень выходного сигнала Р0118 Датчик температуры охлаждающей жидкости, высокий уровень выходного сигнала Р0122 Датчик положения дроссельной заслонки, низкий уровень выходного сигнала (датчик №1)

Р0123 Датчик положения дроссельной заслонки, высокий уровень выходного сигнала (датчик №1) Р0130 Датчик кислорода до нейтрализатора неисправен Р0131 Датчик кислорода до нейтрализатора, низкий уровень выходного сигнала Р0132 Датчик кислорода до нейтрализатора, высокий уровень выходного сигнала Р0133 Датчик кислорода до нейтрализатора, медленный отклик на обогащение или обеднение Р0134 Датчик кислорода до нейтрализатора, обрыв цепи сигнала Р0135 Датчика кислорода до нейтрализатора, нагреватель неисправен Р0136 Датчик кислорода после нейтрализатора, обрыв цепи сигнала Р0137 Датчик кислорода после нейтрализатора, низкий уровень сигнала Р0138 Датчик кислорода после нейтрализатора, высокий уровень сигнала Р0140 Датчик кислорода после нейтрализатора, обрыв цепи сигнала Р0141 Датчика кислорода после нейтрализатора, нагреватель неисправен Р0171 Система топливоподачи слишком бедная Р0172 Система топливоподачи слишком богатая Р0200 Цепь управления форсунками неисправна Р0201 Цепь управления форсункой цилиндра №1, обрыв Р0202 Цепь управления форсункой цилиндра №2, обрыв Р0203 Цепь управления форсункой цилиндра №3, обрыв Р0204 Цепь управления форсункой цилиндра №4, обрыв Р0217 Перегрев двигателя, температура двигателя выше порогового значения Р0222 Датчик положения дроссельной заслонки, низкий уровень выходного сигнала (датчик №2)

Р0223 Датчик положения дроссельной заслонки, высокий уровень выходного сигнала (датчик №2) Р0261 Цепь управления форсункой цилиндра №1, замыкание на землю Р0262 Цепь управления форсункой цилиндра №1, замыкание на 12В Р0264 Цепь управления форсункой цилиндра №2, замыкание на землю Р0265 Цепь управления форсункой цилиндра №2, замыкание на 12В Р0267 Цепь управления форсункой цилиндра №3, замыкание на землю Р0268 Цепь управления форсункой цилиндра №3, замыкание на 12В Р0270 Цепь управления форсункой цилиндра №4, замыкание на землю Р0271 Цепь управления форсункой цилиндра №4, замыкание на 12В Р0300 Обнаружены случайные или множественные пропуски воспламенения Р0301 Обнаружены пропуски воспламенения в 1-ом цилиндре Р0302 Обнаружены пропуски воспламенения в 2-ом цилиндре Р0303 Обнаружены пропуски воспламенения в 3-ем цилиндре Р0304 Обнаружены пропуски воспламенения в 4-ом цилиндре Р0325 Обрыв датчика детонации Р0326 Датчик детонации, сигнал выходит за допустимые пределы Р0327 Датчик детонации, низкий уровень сигнала Р0328 Датчик детонации, высокий уровень сигнала Р0335 Датчик положения коленчатого вала, нет сигнала Р0336 Датчик положения коленчатого вала, сигнал выходит за допустимые пределы Р0337 Датчик положения коленчатого вала, замыкание цепи на массу Р0338 Датчик положения коленчатого вала, обрыв цепи Р0340 Датчик положения распределительного вала неисправен (Ошибка датчика фазы)

Р0342 Датчик положения распределительного вала низкий уровень сигнала Р0343 Датчик положения распределительного вала высокий уровень сигнала Р0346 Цепь датчика фазы, некорректный сигнал Р0351 Катушка зажигания, проверка обрыва цепи, ток первичной цепи меньше порогового значения Р0352 Катушка зажигания, проверка обрыва цепи, ток первичной цепи меньше порогового значения P0353 Катушка зажигания цилиндра 3, обрыв цепи управления P0354 Катушка зажигания цилиндра 4, обрыв цепи управления Р0363 Обнаружены случайные или множественные пропуски воспламенения для защиты нейтрализатора Р0422 Эффективность нейтрализатора ниже порога Р0441 Некорректный расход воздуха через клапан Р0443 Управление клапаном продувки адсорбера неисправно Р0444 Клапан продувки адсорбера, проверка обрыва цепи Р0445 Замыкание на землю цепи клапана продувки адсорбера Р0458 Клапан продувки адсорбера, проверка КЗ цепи на “землю“ Р0459 Клапан продувки адсорбера, проверка КЗ цепи на бортсеть Р0480 Цепь управления реле вентилятора 1; обрыв, проверка обрыва цепи Р0481 Цепь управления реле вентилятора 2; обрыв, проверка обрыва цепи Р0485 Вентилятор охлаждения, проверка напряжения питания Р0500 Датчик скорости автомобиля, нет сигнала Р0501 Ошибка датчика скорости автомобиля Р0503 Датчик скорости автомобиля, перемежающийся сигнал Р0504 Датчик педали тормоза, сигналы датчика изменяются несогласованно Р0505 Ошибка регулятора холостого хода Р0506 Регулятор холостого хода заблокирован, низкие обороты Р0507 Регулятор холостого хода заблокирован, высокие обороты P0522 Цепь датчика давления масла, низкий уровень сигнала P0523 Цепь датчика давления масла, высокий уровень сигнала Р0560 Бортовое напряжение ниже порога работоспособности системы Р0562 Бортовое напряжение имеет низкий уровень Р0563 Бортовое напряжение имеет высокий уровень Р0601 Неисправность ПЗУ блока управления Р0603 Неисправность ОЗУ блока управления Р0604 Ошибка контрольной суммы внутреннего ОЗУ контроллера Р0606 Контроллер, неисправно АЦП Р0607 Неверный сигнал канала детонации контроллера Р0615 Цепь управления реле стартера, обрыв Р0616 Цепь управления реле стартера, замыкание на массу Р0617 Цепь управления реле стартера, замыкание на 12В Р0627 Реле бензонасоса, проверка обрыва цепи Р0628 Реле бензонасоса, проверка КЗ цепи на “землю“ Р0629 Реле бензонасоса, проверка КЗ цепи на бортсеть Р0642 Шина питания датчиков, низкий уровень сигнала Р0643 Шина питания датчиков, высокий уровень сигнала Р0645 Реле муфты кондиционирования, проверка обрыва цепи Р0646 Реле муфты кондиционирования, проверка КЗ цепи на “землю“ Р0647 Реле муфты кондиционирования, проверка КЗ цепи на бортсеть P0660 Клапан управления длиной каналов системы впуска, обрыв цепи P0661 Клапан управления длиной каналов системы впуска, замыкание цепи на массу P0662 Клапан управления длиной каналов системы впуска, замыкание цепи бортовую сеть Р0691 Цепь управления реле вентилятора 1; обрыв, проверка КЗ цепи на “землю“ Р0692 Цепь управления реле вентилятора 1; обрыв, проверка КЗ цепи на бортсеть Р0693 Цепь управления реле вентилятора 2; обрыв, проверка КЗ цепи на “землю“ Р0694 Цепь управления реле вентилятора 2; обрыв, проверка КЗ цепи на бортсеть P0830 Выключатель педали сцепления, цепь неисправна Р1102 Низкое сопротивление нагревателя датчика кислорода Р1115 Неисправная цепь управления нагревом датчика кислорода Р1123 Аддитивная составляющая корр. по воздуху состава смеси превышает порог.

Состав “богатый” Р1124 Аддитивная составляющая корр. по воздуху состава смеси превышает порог. Состав “бедный” Р1127 Мультипликативн. составляющая коррекции состава смеси превышает порог. Состав “богатый” Р1128 Мультипликативн. составляющая коррекции состава смеси превышает порог.

Состав “бедный” Р1135 Неисправность цепи нагревателя датчика кислорода до нейтрализатора Р1136 Аддитивная составляющая корр. по топливу превышает порог. Состав “богатый” Р1137 Аддитивная составляющая корр. по топливу превышает порог.

Состав “бедный” Р1140 Измеренная нагрузка отличается от расчетной Р1141 Неисправность цепи нагревателя датчика кислорода после нейтрализатора Р1171 Низкий уровень сигнала с потенциометра коррекции СО Р1172 Высокий уровень сигнала с потенциометра коррекции СО Р1301 Обнаружены пропуски воспламенения для защиты нейтрализатора в 1-ом цилиндре Р1302 Обнаружены пропуски воспламенения для защиты нейтрализатора во 2-ом цилиндре Р1303 Обнаружены пропуски воспламенения для защиты нейтрализатора в 3-ом цилиндре Р1304 Обнаружены пропуски воспламенения для защиты нейтрализатора в 4-ом цилиндре Р1335 Мониторинг управления приводом дроссельной заслонки, положение заслонки вне допустимого диапазона Р1336 Мониторинг управления приводом дроссельной заслонки, проверка рассогласования сигналов датчиков положения дроссельной заслонки, напряжения датчиков отличаются на величину порога Р1384 Мониторинг управления приводом дроссельной заслонки.

Момент двигателя вне допустимого диапазона Р1385 Мониторинг управления приводом дроссельной заслонки. Сигнал нагрузки двигателя вне допустимого диапазона. Р1386 Канал обнаружения детонации, ошибка внутреннего теста Р1387 Мониторинг управления приводом дроссельной заслонки.

Время впрыска вне допустимого диапазона. Р1388 Мониторинг управления приводом дроссельной заслонки, проверка положения педали акселератора, напряжения датчиков отличаются на величину порога Р1389 Мониторинг управления приводом дроссельной заслонки, обороты двигателя вне допустимого диапазона Р1390 Мониторинг управления приводом дроссельной заслонки, отсутствует реакция на неисправность в системе Р1410 Цепь управления клапаном продувки адсорбера,замыкание на 12В Р1425 Цепь управления клапаном продувки адсорбера,замыкание на землю Р1426 Цепь управления клапаном продувки адсорбера, обрыв Р1500 Обрыв цепи управления реле электробензонасоса Р1501 Цепь управления реле бензонасоса, замыкание на землю Р1502 Цепь управления реле бензонасоса, замыкание на 12В Р1509 Цепь управления регулятором холостого хода, перегрузка Р1513 Цепь управления регулятором холостого хода, замыкание на землю Р1514 Цепь управления регулятором холостого хода, обрыв или замыкание на 12В Р1541 Цепь управления реле бензонасоса, обрыв Р1545 Привод дроссельной заслонки, отклонение действительного положения дроссельной заслонки от желаемого больше порогового значения P1558 Привод дроссельной заслонки, возвратная пружина неисправна P1559 Привод дроссельной заслонки, положение заслонки в состоянии покоя вне допустимого диапазона Р1570 Иммобилизатор, нет положительного ответа или обрыв цепи Р1578 Привод дроссельной заслонки, значение адаптации вне допустимого диапазона Р1558 Привод дроссельной заслонки, время возврата заслонки в положение limp home выше порогового значения Р1559 Привод дроссельной заслонки, положение заслонки вне допустимого диапазона Р1600 Нет связи с иммобилизатором Р1602 Пропадание напряжения бортовой сети Р1603 Неисправность ЭСППЗУ блока управления Р1606 Датчик неровной дороги, неверный сигнал Р1612 Ошибка сброса процессора Р1616 Датчик неровной дороги, низкий сигнал Р1617 Датчик неровной дороги, высокий сигнал Р1620 Неисправность ПЗУ блока управления Р1621 Неисправность ОЗУ блока управления Р1622 Неисправность ЭСППЗУ блока управления Р1640 Контроллер СУД, ошибка чтения-записи EEPROM-памяти Р1689 Сбой функционирования памяти ошибок Р2070 Клапан управления длиной каналов системы впуска, постоянно открыт Р2071 Клапан управления длиной каналов системы впуска, постоянно закрыт Р2100 Привод дроссельной заслонки, проверка обрыва цепи Р2101 Электропривод дроссельной заслонки, цепь управления неисправна Р2102 Привод дроссельной заслонки, проверка КЗ цепи на “землю“ Р2103 Привод дроссельной заслонки, проверка КЗ цепи на бортсеть Р2105 Контроллер, неисправен модуль мониторинга Р2122 Цепь датчика положения педали А, высокий уровень сигнала Р2123 Цепь датчика положения педали А, высокий уровень сигнала Р2127 Цепь датчика положения педали B, низкий уровень сигнала Р2128 Цепь датчика положения педали B, высокий уровень сигнала Р2187 Система топливоподачи слишком бедная (на холостом ходу)

Код ошибки:  Автодиагностика сканером CARMANSCAN - ВОПРОСЫ И ОТВЕТЫ

Р2188 Система топливоподачи слишком богатая (на холостом ходу) Р2135 Датчики “А”/“B” положения дроссельной заслонки, рассогласование сигналов Р2138 Датчики “А”/“B” положения педали акселератора, рассогласование сигналов P2176 Система управления приводом дроссельной заслонки, адаптация положения нуля заслонки не выполнена Р2178 Привод дроссельной заслонки, адаптации ни разу проведена не была P2187 Система топливоподачи слишком бедная на холостом ходу P2188 Система топливоподачи слишком богатая на холостом ходу P2270 Датчик кислорода после нейтрализатора, отсутствие отклика на обогащение смеси P2271 Датчик кислорода после нейтрализатора, отсутствие отклика на обеднение смеси Р2301 Катушка зажигания цилиндра 1, замыкание цепи управления на бортовую сеть Р2304 Катушка зажигания цилиндра 2, замыкание цепи управления на бортовую сеть Р2307 Катушка зажигания цилиндра 3, замыкание цепи управления на бортовую сеть Р2310 Катушка зажигания цилиндра 4, замыкание цепи управления на бортовую сеть P2500 Цепь управления возбуждением генератора (LT), низкий уровень сигнала P2501 Цепь управления возбуждением генератора (LT), высокий уровень сигнала

Также в практике встречаются ошибки при передаче данных:

Показать / Скрыть текст

U0001 Шина CAN неисправна U0009 Шина CAN, короткое замыкание в цепи U0073 «Соединение по CAN шине (шина отключена)» U0100 «Приемник CAN шины (ЭБУ ДВС)» U0155 Нет связи с модулем управления круиз контролем U0305 Программная несовместимость с модулем управления круиз контролем

Коды ошибок лады ларгус, отвечающие за работоспособность электронных блоков (р0600)

  • 601/603 – ошибка р0601 Ларгус, также, как и 603 свидетельствует, что присутствует поломка ПЗУ и ОЗУ соответственно;
  • 604 – контрольная сумма оперативной памяти неверна;
  • 606 – АЦП сломан или поврежден, требуется замена блока;
  • 607 – канал детонации, неверен сигнал контроллера;
  • 615-617 – главное реле стартера повреждено с замыканием на кузов автомобиля или бортовую сеть;
  • 627-629 – аналогичный элемент, отвечающий за главный бензонасос, расположенный в бензобаке;
  • 642-643 – основная шина подачи напряжения на сенсоры и датчики имеет критические отклонения от номинального напряжения;
  • 645-647 – реле муфты кондиционера повреждено или его проводка неисправна;
  • 660-662 – управление длинной канала впускного коллектора имеет перебои в работе;
  • 691-694 – требуется проверить реле управления вентиляторами, возможно повреждение силовых или контрольных магистралей;
  • 830 – педаль сцепления сильно отклоняется от эталонного значения.

Коды ошибок ларгус, отвечающие за дополнительные системы (р1000)

  • 102/115 – обрыв или поломка тена нагревателя ДК;
  • 123-124 – расчетные данные корректора смеси показывают на чрезмерное обогащение или обеднение состава;
  • 127-128 – мультипливативная составляющая корректора указывает на аналогичную поломку;
  • 135 – нагреватель ДК1 сломан или повреждены силовые кабели;
  • 136-137 – аддитивные показатели корректора говорят об обеднении или обогащении смеси соответственно;
  • 140 – ошибка – не соответствие данных фактической и расчетной нагрузки;
  • 141 – нагреватель ДК2 отказал;
  • 171-172 – потенциометр показывает на чрезмерно большое или малое выделение СО;
  • 301-304 – пропуски зажигания в каждом из цилиндров последовательно;
  • 335-336/384-385 – неправильное положение дроссельной заслонки;
  • 386 – поломка системы определения детонации;
  • 387-390 – привод ДЗ неисправен и информация от системы поступает некорректно;
  • 410/425-426 – КПА замыкает или отсутствует питание;
  • 500-502 – контрольная аппаратура головного бензонасоса вышла из строя, требуется проверить проводку;
  • 509/513-514 – регулятор ХХ, повреждены провода системы управления;
  • 541 – оборваны провода реле главного бензонасоса;
  • 545/558/559 – присутствует механическая поломка дросселя;
  • 570 – неправильно работает иммобилайзер;
  • 558-559 – адаптационные показатели ПДЗ не соответствуют установленной эталонной пробе;
  • 600 – потеря сигнала иммобилайзера;
  • 602 – ошибка 1602 Ларгус свидетельствует, что напряжение внутри бортовой системы упало до критического минимума – сел аккумулятор;
  • 603 – ЭСППЗУ сломан;
  • 606 – наиболее частая неисправность в маленьких городах – сенсор неровностей дорожного покрытия отказал или перегружен;
  • 612 – обрыв сценария перезагрузки ЦП;
  • 616-617 – сенсор неровностей дороги передает неправильный сигнал;
  • 620-622 – поломки ПЗУ/ОЗУ и ЭСППЗУ соответственно;
  • 640 – считывание памяти и ее запись в бортовой компьютер невозможно;
  • 689 – память ошибок работает неправильно.

Критические поломки внутри системы зажигания топливной смеси (р0300)

  • 300 – имеются пропуски воспламенения топливной смеси, ЭБУ перекрывает подачу бензина на поврежденный цилиндр, для его экономии;
  • 301-304 – аналогичная проблема с указанием конкретной части ДВС, мозги автомобиля отрубают подачу топлива на инжекторе;
  • 325-328 – датчик канала детонации поврежден, отошел контакт или оборвана проводка;
  • 335-338 – стандартная маркировка ДПКВ, обозначающая проблемы с указанным модулем;
  • 340 – характерная ошибка сенсора фазы распределительной части подачи топлива;
  • 342-343 – отвечает за вышеуказанный элемент и показывает неполадки в проводке элемента;
  • 346 – чувствительный элемент фазораспределения работает некорректно;
  • 351-354 – нет управления на катушках зажигания, подача искры не синхронизирована с другими системами двигателя;
  • 363 – если засветился номер – p0363 ошибка Ларгус говорит, что неправильно работает система защиты катализатора.

Ларгус р0830 — неисправность

Сломан выключатель педали сцепления. Нужно влезть под приборную панель и заменить нажимной датчик.

Ларгус: неисправность р0141

Нагреватель ДК2 отказал. Нужно заменить устройство.

Ларгус: ошибка p0132

Тот же сенсор – слишком высокий сигнал при работе.

Ларгус: ошибка катализатора

Самым распространенным кодом выступает — Р0422. Шифровка говорит о слишком низкой эффективности системы нейтрализации выхлопа. Нужно заменить изношенный элемент.

Методы диагностики

Существует два способа распознать ошибки на ларгусе. Каждая процедура имеет свои плюсы и минусы.

Настройка часов на дисплее бк

Настройка часов на дисплее БК (в вариантном исполнении).

Коротким нажатием любой из кнопок «Вверх» и «Вниз» на правом подрулевом рычаге перейдите в режим L индикации текущего времени на дисплее бортового компьютера.

При нажатии и удерживании любой из кнопок «Вверх» или «Вниз» более 3 с часы переходят в режим коррекции времени, при этом начинают мигать разряды часов (разряды минут не мигают). Однократное и короткое нажатие на кнопку «Вверх» или «Вниз» приведет к изменению показаний на один час.

Если после корректировки часов в течение 5 с не нажимать кнопки, то часы автоматически перейдут в режим коррекции минут, при этом разряды минут начинают мигать (разряды часов не мигают). Однократное и короткое нажатие на кнопку «Вверх» или «Вниз» приведет к изменению показаний на одну минуту.

Если после корректировки минут в течение 5 с не нажимать кнопки, то часы автоматически перейдут из режима коррекции в режим индикации текущего времени.

Неисправность p0135

Цепь нагревателя ДК1 неисправна. Исправление ситуации аналогично другим проблемам.

Неисправность p0171

Чрезмерно обедненная топливная смесь. Проверьте магистрали на паразитное подсасывание воздуха и настройки модуля.

Неисправность p0422

Аналогичная проблема, с разницей в полном отсутствии работоспособности устройства.

Неполадки внутри системы очистки выхлопных газов (р0400)

  • 422 – нейтрализатор забился или вышел из строя, также может быть пробой в корпусе детали;
  • 441 – неправильный расход кислорода через клапан продувки адсорбера;
  • 433-445 – система управления клапаном продувки вышла из строя;
  • 458-459 – диагностическая ошибка проверки КПА;
  • 480-481 – повреждена проводка реле вентилятора для первого и второго соответственно;
  • 485 – последняя ошибка двигателя Лада Ларгус, на головной вентилятор радиатора не подается напряжение.

Об альтернативных вариантах датчика

Поскольку отечественные «девайсы» для автомобиля Лада Гранта не способны предотвратить неприятную ситуацию, возможен вариант привлечения других устройств, выступающих в роли аналогов. Таким компонентом может быть выключатель сигнала торможения от «Фольксваген», а точнее: «FACET 7.1126». Данный выключатель чуть дороже «родного» (560 руб.) и обладает такими особенностями:

  • четырьмя контактами;
  • резьбовой ножкой с похожим диаметром, равным 12 мм.

Для успешного монтажа обозначенного аналога потребуется обзавестись переходником для клемм.

Обнуление счетчиков пробега за поездку и др. параметров

Для обнуления показаний счетчика № 1 пробега за поездку следует кнопками «Вверх» и «Вниз» на правом подрулевом рычаге выбрать в меню бортового компьютера режим B «Счетчик № 1 пробега за поездку» и, нажав любую из кнопок перелистывания «Вверх» или «Вниз», удерживать ее некоторое время. Выбранное значение сначала начнет мигать, а потом произойдет обнуление.

Обнуление показаний счетчика № 2 пробега за поездку возможно только вместе с обнулением группы других показаний бортового компьютера:– С «Общий расход топлива»;– D «Средний расход топлива»;– G «Счетчик № 2 пробега за поездку»;– H «Средняя скорость».

Т. е. при обнулении одного из этих показаний обнуляется вся группа. Для обнуления группы этих показаний следует кнопками «Вверх» и «Вниз» на правом подрулевом рычаге выбрать в меню бортового компьютера любой из режимов C, D, G, H и, нажав любую из кнопок перелистывания «Вверх» или «Вниз», удерживать ее некоторое время. Выбранное значение сначала начнет мигать, а потом произойдет обнуление всех четырех показаний группы.

Кроме того, при превышении максимального значения счетчиков пробега за поездку обнуление параметров происходит автоматически.

Объяснение некоторых данных после обнуления показаний

Чем больше расстояние, пройденное с момента последней операции обнуления, тем стабильнее и достовернее будут показания средней скорости, среднего расхода топлива и запаса хода на оставшемся в баке топливе.

На первых нескольких километрах пробега после обнуления расчетных показателей Вы можете заметить, что запас хода на имеющемся в баке топливе увеличивается во время движения. Это происходит из-за того, что учитывается средний расход топлива с момента последнего обнуления показаний.

Средний расход топлива может уменьшаться в следующих случаях:• автомобиль закончил разгон;• температура двигателя достигла нормы (а обнуление расчетных показателей было произведено при холодном двигателе);• Вы выехали из города с интенсивным движением на свободную загородную дорогу.

Отображение температуры охлаждающей жидкости

Отображение температуры охлаждающей жидкости осуществляется только при включенном зажигании. Логика работы индикатора приведена в таблице.

Показания индикатора температуры охлаждающей жидкости:

Ошибка 032700

Низкий уровень сигнала датчика детонации. Нужно выполнить диагностику и очистку детали.
Приборная панель

Ошибка p0170

Неполадки системы подачи топлива. Нужно настроить дроссель и топливную рампу.

Ошибка абс

Система показывает неисправность питания одного из колесных датчиков. Сенсоры работают в сложных условиях и нередко подвергаются воздействию дорожных реагентов, грязи и пыли, что негативно сказывается на их долговечности.

Ошибка абс с1046

Обнаружена неисправность переднего левого датчика АБС. Модуль может загрязниться или окислились клеммы контактных групп проводки.

Ошибка р0301

Более конкретное отображение проблемы. Пропуски замечены в первом цилиндре.

Ошибка р2119

Фактическое положение ДЗ отличается от установленного. Нужно почистить механический привод и проверить его калибровки.

Ошибки датчика детонации

На приборке отвечают номера неисправностей 0326-0328. Если эти коды выскочили при диагностике — проверьте исправность сенсора и его проводки.
Вариант ошибки

Ошибки двигателя на ларгусе

Ввиду использования множества сенсоров и датчиков на авто, неисправности двигателя перечесть в одном заголовке будет проблематично. Все они связаны с индикатором Чек на приборке.

Код ошибки:  Диагностический разъём ваз 2115 - где находится, распиновка

Если загорается сигнальная лампа, следует немедленно отправиться на диагностику для поиска и устранения неисправности.

Ошибки ларгус на метане

При езде на газовой смеси, бортовой компьютер автомобиля выдает обычные коды, появляющиеся при работе на бензине.

Ошибки ларгус: как посмотреть

Чтобы узнать неисправности на авто — подключите к выводу OBD2 диагностический сканер и считайте коды. Также можно увидеть соответствующие номера при помощи самодиагностики, но этот метод малоэффективен.

Ошибки парктроника

Здесь популярны неисправности датчиков ассистента. Сенсоры, установленные на бамперах, нередко загрязняются и если машину не моют – рабочая часть модуля может выдавать ошибку. Для устранения поломки — помойте авто.

Ошибки передачи данных ларгус (u0000)

  • 1 – шина передачи данных работает некорректно;
  • 9 – в вышеуказанном разъеме присутствует короткое замыкание;
  • 73 – нет питания на указанном соединении;
  • 155 – потеря сигнала от устройства круиз контроля;
  • 305 – неправильный подбор программы модуля управления, указанного выше модуля.

Подключение

Нам нужна чёрная колодка. А в ней зелёный провод. На рисунке он третий справа в нижнем ряду.

Коды ошибок Лада Ларгус 8 и 16 клапанов К4М: расшифровка неисправностей
Приматываем к нему кусок провода из комплекта с моталкой и прячем в удобное место, предварительно обжав на конце комплектное гнездо типа «МАМА»

Поиск неисправности

Используя диагностический сканер или адаптер, определите, правильно ли переключается датчик 1 в блоке цилиндров 1. Он должен быстро переключаться между бедным и богатым состоянием, равномерно.

Поломка 050039

Повреждение датчика скорости автомобиля. Система требует диагностики.

Поломка p0133

Слишком медленный отклик ДК1 на изменение нагрузки на силовую установку. Сенсор может глючить по причине его засорения.

Причины p0130

Обычно причиной P0130 является плохой ДК, однако это не всегда так. Если ваши датчики кислорода не менялись, и они старые, есть большая вероятность, что проблемой является датчик. Но это может быть вызвано любым из следующих факторов:

  • Вода или коррозия в разъёме.
  • Ослабленные клеммы в разъёме.
  • Сгоревшая проводка на деталях выхлопа.
  • Обрыв или короткое замыкание в проводке.
  • Отверстия в выхлопе, пропускающие неучтённый кислород в выхлопную систему.
  • Подсос воздуха.
  • Неисправный кислородный датчик.
  • Неисправность ЭБУ (редко).

Р0036 — поломка

Повреждена цепь нагревателя датчика кислорода после нейтрализатора. Устройство нужно внимательно продиагностировать и при необходимости заменить.

Р0304 — ошибка

Аналогично для последнего цилиндра в ряде.

Р1303 — code

Идентичная проблема в 3 цилиндре.

Р2108 — неисправность

Кодировка говорит водителю о поломках системы управления привода дроссельной заслонки. Ошибка чисто программная и устраняется изменениями прошивки.

Расшифровка кодов неисправностей ларгус 8 и 16 клапанов

В последних модификациях панели приборов ВАЗ 21129 практически не отличаются. На двигателе К4М, оборудованном 8кл головой, можно обнаружить те же ошибки, что и на 16 клапанной модификации ДВС.
Lada Largus
Подобное связано с тем, что производитель использует стандартную систему кодировок информации, принятую для стран СНГ и ЕС. В зависимости от сборки и комплектации автомобиля, на диагносте могут высветиться шифры дополнительных неисправностей, связанных с установленными агрегатами.

Самодиагностика

Увидеть код ошибок Лада Ларгус можно при помощи бортового компьютера. Для этого следует выполнить стандартную последовательность действий, указанную производителем в паспорте авто. Процедура выполняется достаточно просто и быстро, что позволяет выполнить ее самостоятельно.

Преимуществом методики является ее простота и доступность – найти поломку можно в полевых условиях и устранить ее. Также способ дешев – для выполнения процедуры нет необходимости покупать дополнительные компьютеры или дорогостоящие программы.

К минусам пользователи относят условную точность процедуры. При самодиагностике ошибки на панели приборов Ларгус, указывают на обширный участок бортовой сети, где возникла поломка. Следовательно, при отсутствии точных инструментов, от информации не будет толку.

Самые распространенные коды ошибок гранта

Пожалуй, самая распространенная ошибка р0504 Гранта. Она расшифровывается, как «рассогласование датчика тормоза». Что происходит с машиной? Когда авто медленно двигается в пробке, педаль газа практически не отпускается, поскольку нужно постоянно то ускоряться, то резко тормозить.

  • Плавающий контакт датчика может зависнуть в замкнутом состоянии.
  • Автомобиль перестанет 100% реагировать (после отпускания педали тормоза и нажатия газа, машина не трогается и только после сильного удара по педали тормоза, машина сможет сдвинуться с места).
  • Автомобиль может стать неконтролируемым и попросту рвануть с места после замыкания контактов.

Можно сказать, что такая ошибка Лады очень опасна и требует немедленного реагирования. Стоит отметить, что подобная проблема несвойственна машинам, в которых коробка автомат, а не механика.

К сожалению, это не единственная проблема автомобилей ВАЗ Гранта. Часто высвечивается ошибка с кодом р0363 (обнаружены пропуски воспламенения, отключена топливоподача в неработающих цилиндрах). Эта проблема настолько же серьезна и не требует отлагательства в проведении тщательной диагностики и ремонта.

  • Свечи.
  • Провода.
  • Клапана.
  • Модуль зажигания.

Однако чаще всего специалисты в автосервисах обнаруживают неисправность свечей зажигания. Как было уже установлено мастерами, свечи входящие в стандартную комплектацию Лады являются низкого качества, поэтому решение этой проблемы кроется в простой замене этих комплектующих.

Коды ошибок Лада Гранта указывают на неисправности в работе автомобильной системы и подсказывают водителю, что необходимо провести диагностику или ремонт.

Коды ошибок Гранта обозначаются тремя группами символов. Первая включает в себя код, который напрямую отвечает за своевременное срабатывание подушек безопасности водителя и пассажира, если дело касается . В его функции входит отслеживание электрических импульсов, которые подаются на центральный замок и электрические стеклоподъемники. Также отслеживается правильность работы двигателя и АКПП.

Ко второй группе относят общий и запасной код ошибок для Лады Гранта, необходимый для дополнительного введения.

Третья группа позволяет активировать специализированную систему подачи воздуха, который должен поступать к некоторым деталям. Отслеживает такие факторы: насколько качественно производилось зажигание, каким образом автомобиль осуществляет движение , и проводит дополнительный контроль за Лада Гранта для более детального выявления неполадок. Кроме того, используя возможности третьей группы, можно обнаружить ошибки, связанные с трансмиссией, ECU или его цепью.

Система холостого хода и скоростных датчиков (р0500)

  • 500 – оборвался привод спидометра;
  • 501 – неисправность электроники скоростеметра;
  • 503 – на спидометре плавают показания;
  • 504 – тормозной сенсор сломан или повреждена его проводка;
  • 505 – сбиты регулировки положения ХХ;
  • 506-507 – регулировка ХХ сбита и показывает слишком высокие или низкие обороты;
  • 522-523 – требуется проверить давление масла внутри картерного отсека, если все в порядке – барахлит сенсор;
  • 560/562-563 – обнаружены критические перепады напряжения в бортовых магистралях.

Снятие

1. Снять декоративные накладки 1 и 4, преодолев усилие фиксаторов.

Снятие козырька комбинации приборов:

  1. левая накладка;
  2. винт крепления козырька комбинации приборов;
  3. козырек комбинации приборов;
  4. правая накладка.

2. Отвернуть два винта 2 крепления козырька комбинации приборов и снять козырек 3, преодолев усилие фиксаторов (ключ Torx T20).

3. Отвернуть четыре винта 1 крепления комбинации приборов и извлечь комбинацию приборов из панели приборов (ключ Torx T20)).

Снятие комбинации приборов:

  1. винт крепления комбинации приборов;
  2. комбинация приборов.

4. Отсоединить две колодки 1 жгута проводов панели приборов от комбинации 2 приборов.

Отсоединение колодок жгутов проводов:

  1. колодка жгута проводов панели приборов;
  2. комбинация приборов.

Топливные магистрали и подача бензина (р0200)

Как правило, в 70% случаев обращения на СТО заканчиваются выяснением проблем с топливными магистралями:

  • 200 – общий привод управления форсунками отказал или барахлит;
  • 201-204 – аналогично для каждой из четырех форсунок последовательно;
  • 217 – конструкция силовой установки перегрета – требуется немедленно остановиться и охладить двигатель;
  • 222-223 – ДПДЗ №2 работает некорректно или имеются сильные нарушения между положением педали и фактическим расположением заслонки дросселя;
  • 261/264/267/270 – короткое замыкание на массу кузова драйвера форсунок для всех четырех цилиндров последовательно;
  • 262/265/268/271 – аналогичная поломка проводки с постоянным или прерывающимся контактом на другие провода, не участвующие в магистрали.

Четвертая часть ошибок

Ошибки под номерами Р0422 (441, 444, 445) свидетельствуют о том, что нейтрализатор стал абсолютно не эффективен, повреждена система, улавливающая пары бензина, или воздух через клапан продувки адсорбента расходуется неверно, или произошло нарушение в клапане в продувке айсберга.

Единственное отличие заключается в том, что может произойти обычный разрыв связи, а во втором — замыкание на протяжении цепи, причем действие может указывать как на массу, так и на бортовую сеть, что, в свою очередь, тоже потребует транспортировки для проведения ТО.

Р0480 (481) указывают на проблемы, появившиеся в реле вентилятора, или обрыв на протяжении цепи, отвечающей за управление вентилятором. Кроме того, могут свидетельствовать о том, что вентилятор больше не получает необходимой степени охлаждения.

Пятая часть ошибок, под номерами Р0500 (506, 507, 511, 560, 562, 563), не является отдельной группой, однако позволяет сделать вывод о том, что в случае их появления датчики могут больше не отображать скорость, с которой передвигается автомобиль.

Отключение системы холодного хода, если у двигателя были слишком низкие или высокие показатели оборотов и появляются поломки в цепи управления регулятора, отвечающего за работу холостого хода. Кроме того, существенные неисправности могут возникать из-за нехватки электрической энергии для полноценной работы Лада Гранта.

Шаг 1

Если это так, неисправность, вероятно, непостоянная. Вы должны проверить проводку на наличие видимых повреждений. Затем пошевелите разъём и проводку, наблюдая за напряжением датчика кислорода. Если сигнал меняется, закрепите соответствующую часть жгута проводов в том месте, где возникает проблема.

Шаг 2

Если ДК не переключается должным образом, попробуйте определить, правильно ли датчик показывает выхлоп или нет. Сделать это можно, на короткое время сняв подачу вакуума с регулятора давления топлива. Датчик кислорода должен показать богатую смесь, реагируя на добавление дополнительного топлива.

Восстановите прежнее состояние регулятора топлива. Затем создайте состояние бедной смеси, отсоединив линию подачи вакуума от впускного коллектора. Датчик кислорода должен показать бедную смесь, реагируя на увеличение воздуха.

Если датчик работает должным образом, то с ним может быть всё в порядке, а проблема может заключаться в отверстиях в выхлопе или неучтенной утечке вакуума в двигателе.

Неизмеренный подсос воздуха в двигателе почти всегда сопровождается кодами ошибок бедной смеси.

Если в выхлопе есть отверстия, возможно, что датчик O2 неправильно истолковывает выхлоп из-за избыточного количества кислорода, поступающего через них.

Шаг 3

Возможно ДК просто не переключается или работает медленно, заторможенно. Отсоедините разъём датчика. С помощью мультиметра убедитесь, что на него приходит 5 вольт опорного напряжения.

Затем проверьте наличие напряжения 12 В в цепи нагревателя датчика кислорода. Также проверьте целостность цепи заземления.

Если что-то из этого отсутствует или не соответствует правильному напряжению, устраните обрыв или короткое замыкание в соответствующем проводе. Лямбда-зонд не будет правильно работать без надлежащего напряжения. Если с напряжениями всё в порядке, замените датчик кислорода .

Opendiag mobile

Очень удобная программа для диагностики автомобилей Российского производства с отличными возможностями. OpenDiag Mobile — бесплатная и имеет понятных русский интерфейс.

Работает с адаптерами: Bluetooth, Wi-Fi, USB

Оцените статью
OBD
Добавить комментарий

Adblock
detector
