Проверка elm327 электронным тестером

Смотрим наличие перемычки между четвертым и пятым контактом.

Проверяем напряжение на ELM327. Для этого подключаем массу на 4 или 5-тый контакт, подаем +12В на 16-тый контакт и подаем питание.

Подключаемся к 7-му контакту K-line, на нем должно быть 11В.

Проверяем 15-ый контакт L-line, те же 11В

Замеряем 6-ой и 14-тый контакт Can — линию, в норме 2,5В

Проверка elm327

Ваш адаптер перестал подключаться к авто или не включается вовсе, проверьте его на работоспособность. Далее мы поговорим о способах проверки ELM327.

• Для начала подключите ваш адаптер к разъему OBD2 вашего авто, включите зажигание и выполните поиск устройств Bluetooth на вашем гаджете.
• Если смартфон или планшет найдет сканер значит модуль bluetooth в порядке.
• Когда устройство не обнаружено проверьте горит ли индикатор адаптера — обычно это красный светодиод на самом ELM327.
• Бывают ситуации, когда питание с разъема OBD2 не поступает, в этом случае причина не в адаптере.
• Бывают ситуации, когда индикатор горит, но автосканер не появляется на устройстве необходимо проверить ELM327 на работоспособность с помощью тестера.

FTDI, Prolific, CH340 – в чём разница?

Если простыми словами, то преобразователь – это специальный контроллер, который преобразуют данные с порта OBD на порт USB.

На рынке представлено три вида преобразователей, на которых будет работать сканер ЕЛМ 327 USB. Каждый преобразователь имеет свои особенности – преимущества и недостатки.

Не забывайте, что для разных преобразователей нужны разные драйвера для вашего компьютера.

Преобразователь Prolific стоит меньше, а качество связи или стабильность работы не вызывает никаких нареканий. Недостатком этого контроллера является поддержка лишь стандартной скорости COM-порта. Полное наименование: Prolific pl2303.

Преобразователи CH340 являются самым дешевым вариантом на рынке. Из-за низкой цены такой контроллер устанавливается в основном на дешевые автосканеры, не отличающиеся большой скоростью и стабильностью. Китайские фирмы выпускают автоадаптеры без обозначения CH340, при выборе лучше отслеживать наличие этого указателя. Полное наименование: CH340G.

Преобразователи FTDI стоят дороже, следовательно, и сами модели ELM 327 USB имеют большую цену, но такие адаптеры обеспечат вам полноценный функционал и самую большую скорость вычисления. Для полноценной работы USB автоадаптера необходим этот преобразователь. Полное наименование: FTDI FT232.

Как определить качественный сканер ELM327

Существует достаточно простой программный способ проверки, который поможет выявить дешевую “поддельную” версию.
Первая программа с помощью которой можно определить “поддельную” версию сканера будет FORScan. Данная программа служит для диагностики Ford, Mazda, Lincoln, Mercury и представлена на официальном сайте разработчика forscan.org, может работать с ПК на базе windows, и на мобильных устройствах на базе iOS и Android.
Для проверки достаточно подключить сканер ELM327 к любому автомобилю и запустить программное обеспечение FORScan. В случае “поддельного” клона сканера программа выдаст соответствующее сообщение: «Не удается подключиться к автомобилю, обнаружен некачественный клон ELM327. В отличие от приложений OBDII, FORScan требуется адаптер, полностью совместимый с оригинальным ELM327. Данный адаптер не полностью совместим.»

Второй способ программной проверки качества сканера заключается в использовании терминала для непосредственного подключения к адаптеру и отправлению ряда определенных команд. В качестве программы-терминала можно использовать Elm327Chat. Далее потребуется подключить ELM327 v 1.5  к программе и сделать несколько запросов:
——-
>ATI
ELM327 v1.5
>ATAL
OK
>ATPPS
OK
>ATPP2ASV38
OK
>ATE0
OK
>ATL0
OK
>ATH0
OK
>ATR1
OK
>ATST32
OK
>ATS0
OK
>ATAT1
OK
>ATCF700
OK
>ATCMF00
OK
>ATZ
ELM327 v1.5
——-
Как видно из ответов “OK” данный сканер имеет качественную схематехнику. Ответ “?” на команду говорит о том, что данную команду сканер не знает и является “поддельным”. Качественный ELM327 обязан их опознавать.

Самый трудоемкий способ разобрать сканер и посмотреть схематехнику. Качественный сканер вне зависимости от версии сканера должен быть собран на микроконтроллере PIC25K80 или PIC18F2480, а “поддельная” версия на MCP2515, STM32F042, BK3231Q, 25K80 QBD327. Однако в настоящее время встречаются “поддельные” адаптеры, произведенные на контроллере QBD327 и перемаркированные на PIC18F25K80. При этом размеры контроллера QBD327 одинаковы с PIC18F25K80 и определить подделку можно по следующим отличительным свойствам:

• маркировка не достаточно четкая;
• QBD327 работает с генератором на 16.000MHz, а PIC18F25K80 работает с генератором частотой 4.000MHz;
• “поддельный” клон не знает команду ATPPS в терминале и при запросе соответственно ответ “?”.

Совместимость авто с ELM327

Подходит ли автосканер ELM327 к вашему авто поможет специальная база данных, которая обновляется разработчиками после тестирования совместимости. Данный сервис определит будет ли прибор работать при подключении к автомобилю. В зависимости от года выпуска модели автолюбители могут выяснить, насколько их транспорт совместим с описанной выше моделью автосканера.
1. Необходимо нажать на список марок.
2. Из раскрывающегося перечня выбрать производителя, раздел год – соответствующий период, когда был произведен автомобиль.
3. Уточнить подходит ли этот аппарат именно к имеющейся модели, можно раскрыв вкладку бренда.

Также, стоит учитывать тот факт, что отсутствие какой-либо марки авто в списке не означает несовместимость. Так как все автотранспортные средства, выпущенные после 2004 года совместимы с ELM327 на 100%.
С помощью этого сервиса пользователи получают возможность выбирать наиболее подходящий вариант оборудования для подключения к современному гаджету любым поддерживаемым способом. Сервис так же определит подойдет ли вам проводная версия с USB для ПК или лучше использовать беспроводную.

Версии прошивок ELM 327

Версии прошивок варьируются в зависимости от производителя автосканера. В официальной продаже находятся версии сканера 1.3a, 1.4b, 2.2.

В Интернете вы найдете ревизию 1.5, которая стала копией ver. 1.2. Они не имеют одинаковый уровень качества, а отображаемая версия программного обеспечения часто является поддельной копией официальных прошивок. В свободной продаже имеются ревизии, не указанные оригинальным производителем.

Приведем список оригинальных и пиратских прошивок:

• Оригинальные: 1.0 1.1 1.2 1.3 1.3a 1.4, 1.4b, 2.2.
• Пиратские: 1.2a, 1.4a, 1.5, 1.5a, 2.1 (и модификации 2.1).

ElmElectronics производит протокольную интегральную схему ELM327 с 2005 года. Компания несколько раз обновляла продукт в соответствии с запросами клиентов, в результате было выпущено много разных прошивок IC. Все версии поддерживают стандартные протоколы OBDII. Цены на устройства с оригинальными чипами ELM327 начинаются от 4 000р.

Оригинальный ELM327 доступен в двух вариантах:

1. v2.2 – самая последняя схема, заключающая в себе улучшенный функционал прошлых моделей. Новая модель стоит $21.00.
2. ELM 327L v2.2 имеет аналогичный функционал, но поддерживает широкий диапазон напряжения от 2,0 В до 5,5 В.
3. v1.3a – это стандартный протокол, имеющий самую большую популярность на рынке.
4. v1.4b отличался поддержкой функций малой мощности, но теперь его не производят. Приведенная таблица будет полезна при выборе модели:

Разница между оригинальными прошивками: *

* Таблица с официального сайта поставщика.

Виды разъемов у автомобилей

В 80-х годах применялся стандарт ALDL, созданный компанией «Дженерал Моторс». Предшественник этой модификации – ALCL, который был допущен как спецификация осуществляющая связь с автотранспортным средством.

ALDL имеет 3 различных разъема, содержащие 5, 10 и 12 контактов. Изначально сведения передавались – 160 бит/с, модернизированные версии характеризуются применением двунаправленной связи, отправкой сведений – 8192 бит/с.

OBD-I предназначен для авто-диагностики. Этот стандарт послужил предпосылкой для разработки систем, используемых для снижения вредных выбросов в атмосферу. Прообраз современного стандарта, применявшийся GM на определенных моделях 1994-1995 гг.

OBD-2 – версия диагностического стандарта, который был разработан в 96 году прошлого века. Он позволяет контролировать все параметры мотора. Посредством этого варианта проводится мониторинг компонентов кузова, вспомогательных приборов, и выполняет диагностические мероприятия.

Scan Tool Pro Black Edition – бюджетный мультисканер

Хороший выбор для начинающего диагноста. Новинка 2022

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 – пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска (Россия, Азия, Европа, Штаты). Купить Bluetooth сканеры для автодиагностики марки Scan Tool Pro официального дилера, который дает гарантию 12 месяцев, можно по ссылке указанной справа. Удачной диагностики!

Подключение ELM327

Как мы уже говорили, адаптер подключается через разъем OBD2, стандартный во всех современных автомобилях с выпуска 1996-х годов. Обычно разъем для диагностики находиться с салоне авто, под рулем, около пепельницы, иногда под торпедой со стороны пассажира.

Типы подключения бывают:

• Проводные: через COM или USB порт
• Беспроводные: Bluetooth\WIFI

Разницы в способе подключения нет, адаптер передает команды одинаково. Для считывания информации существует большое кол-во программного обеспечения для Windows, Android или IOS. Перечень наиболее популярных в нашей статье — программы для ELM327. Часто возникает проблема, что адаптер не подключается к авто, происходит это по нескольким причинам:

• некачественный адаптер или версия прошивки
• протокол вашего авто не поддерживается адаптером или программой
• нерабочий адаптер

Рассмотрим проблемы с подключением подробней.

Прошивки адаптера ELM327

Полностью повторяет оригинальный адаптер, разница лишь в том, что собирали его наши Китайские друзья. Особое внимание нужно обращать на чип устройства. На рынке существует множество адаптеров версии 1.5, но не все способны стабильно работать. Это происходит из-за того, что Китайские производители пытаясь удешевить себестоимость, устанавливают некачественные чипы. Покупая elm327, спросите у продавца, какой установлен чип, если символы сходятся с PIC18F25** (следующие цифры не имеют особого значения), смело покупайте этот адаптер. Дело в том, что адаптеры с этим чипом способны работать с максимальным кол-вом протоколов, а значит поддерживают все автомобили со стандартом OBD2.

Новая версия прошивки, в том же Китайском адаптере. В отличии от версии 1.5, эту версию перелопатили Китайские программисты и добавили много разных функций, который они посчитали необходимыми для elm327. Версия 2.1 более избирательна к моделям автомобилей и подойдет далеко не всем, многих он просто не распознает, попросту потому, что версия 2.1 работает не со всеми протоколами. Поэтому, во избежание конфуза, советуем приобретать версию ELM327 1.5 с правильным чипом, т.к. версия 2.1 не стабильна.

Прошивки профессиональных адаптеров ежегодно обновляются, в базу добавляются новые модели, но многие даже современные авто, часто используют старые блоки управления, поэтому китайская версия 1.5 адаптера elm327 будет еще долго актуальной для автолюбителей.

Какие протоколы поддерживает адаптер ELM327

Итак разберем подробней, что за протоколы и как работает адаптер.

Связь с автомобилем через адаптер происходит с помощью специальных AT команд, методы которых прописаны в чипе. Программа посылает адаптеру команду, он считывает ее и реагирует исходя из запроса. Например если мы отправим адаптеру команду SP 00, он переключиться в автоматический режим распознания протоколов. Существует большой перечень AT команд для elm327, найти их можно в мануалах к адаптеру.

Для передачи данных от адаптера к блоку управления по проводам изобрели протоколы. Если говорить простым языком, это правила, по которым сигнал передается от устройства к устройству. В авто индустрии существует целый ряд протоколов, ниже представлен список тех, которые распознаются автосканером elm327 версии 1.5:

1. SAE J1850 PWM (41.6кбит)
2. SAE J1850 VPW (10.4кбит)
3. ISO9141-2 (5 бит init,10.4кбит)
4. ISO14230-4 KWP (5 бит init,10.4кбит)
5. ISO14230-4 KWP (fast init,10.4кбит)
6. ISO15765-4 CAN (11бит ID,500кбит)
7. ISO15765-4 CAN (29бит ID,500кбит)
8. ISO15765-4 CAN (11бит ID,250кбит)
9. ISO15765-4 CAN (29бит ID,250кбит)
10. SAE J1939 CAN (29бит ID,250*кбит)
11. USER1 CAN (11*бит ID,125*кбит)
12. USER2 CAN (11*бит ID,50*кбит)

Все современные автомобили работают по одному из этих протоколов. Перед покупкой адаптера, Вы можете проверить, какой из протоколов у вашего авто и убедиться, сможет ли адаптер прочитать ваш автомобиль. Теперь понятно, почему elm327 версии 2.0 может не подключаться к вашему авто?

Так же, существует ряд нестандартных протоколов, таких как nissan cunsult 1, consult 2, их так же называют JOBD. Эти протоколы работают по измененным скоростям передачи данных, поэтому простыми командами адаптеру их не понять. Существуют программы, которые «умеют» работать с такими протоколами.

Считывание ошибок адаптером

Как и любой сканер, elm327 оперативно диагностирует и считывает ошибки авто. Если горит индикатор Check на приборной панели, подключаем адаптер к разъему, запускаем программу и считываем ошибку, затем находим описание ошибки в интернете и определяем неисправность без долгих поездок в сервис, так как в сервисе профессионалы приступят к этой же процедуре и предложат диагностировать ваш автомобиль.

Также, с помощью elm327 можно оперативно сбросить любую ошибку на панели, но тут надо быть аккуратнее, так как, если не устранить причину ошибки, то есть, не отремонтировать авто, ошибка появиться снова через определенное время.

Настройка работы ELM327

Одна из самых важных функций, считывание и сброс ошибок. В меню нажимаем поиск и запускаем сканирование ошибок. На экране появится код ошибки и небольшое описание, далее через интернет легко найти подробное описание и причину сбоя. Зная о причинах можно ошибки просто сбросить в меню «стереть ошибки». Однако, если ошибки повторяются, машину все же придется отвезти в сервис, код ошибки можно сразу сообщить мастеру, это поможет сэкономить на диагностике в сервисе.

Подведем итоги

• При выборе адаптера проверяйте не только версию прошивки, но и чип.
• Перед приобретением elm327 убедитесь в том, что ваш автомобиль поддерживает протокол, с которым работает адаптер.
• Наличие разъема OBD2 обязательно.

Если у вас праворульный автомобиль, произведенный для рынка Японии, не каждое приложение сможет работать на этих машинах. То же правила действуют для большинства автомобилей российского автопрома. Электронные блоки Январь, Микас, Bosh могут работать по протоколам,с измененными скоростями передачи данных, но и для них существуют программы. Исходя из этого, ELM327 можно смело считать профессиональным мультимарочным адаптером, который способен на многое.

Подключение ELM327

Как мы уже говорили, адаптер подключается через разъем OBD2, стандартный во всех современных автомобилях с выпуска 1996-х годов. Обычно разъем для диагностики находиться с салоне авто, под рулем, около пепельницы, иногда под торпедой со стороны пассажира.

Типы подключения бывают:

• Проводные: через COM или USB порт
• Беспроводные: Bluetooth\WIFI

Разницы в способе подключения нет, адаптер передает команды одинаково. Для считывания информации существует большое кол-во программного обеспечения для Windows, Android или IOS. Перечень наиболее популярных в нашей статье — программы для ELM327. Часто возникает проблема, что адаптер не подключается к авто, происходит это по нескольким причинам:

• некачественный адаптер или версия прошивки
• протокол вашего авто не поддерживается адаптером или программой
• нерабочий адаптер

Рассмотрим проблемы с подключением подробней.

Прошивки адаптера ELM327

Полностью повторяет оригинальный адаптер, разница лишь в том, что собирали его наши Китайские друзья. Особое внимание нужно обращать на чип устройства. На рынке существует множество адаптеров версии 1.5, но не все способны стабильно работать. Это происходит из-за того, что Китайские производители пытаясь удешевить себестоимость, устанавливают некачественные чипы. Покупая elm327, спросите у продавца, какой установлен чип, если символы сходятся с PIC18F25** (следующие цифры не имеют особого значения), смело покупайте этот адаптер. Дело в том, что адаптеры с этим чипом способны работать с максимальным кол-вом протоколов, а значит поддерживают все автомобили со стандартом OBD2.

Новая версия прошивки, в том же Китайском адаптере. В отличии от версии 1.5, эту версию перелопатили Китайские программисты и добавили много разных функций, который они посчитали необходимыми для elm327. Версия 2.1 более избирательна к моделям автомобилей и подойдет далеко не всем, многих он просто не распознает, попросту потому, что версия 2.1 работает не со всеми протоколами. Поэтому, во избежание конфуза, советуем приобретать версию ELM327 1.5 с правильным чипом, т.к. версия 2.1 не стабильна.

Прошивки профессиональных адаптеров ежегодно обновляются, в базу добавляются новые модели, но многие даже современные авто, часто используют старые блоки управления, поэтому китайская версия 1.5 адаптера elm327 будет еще долго актуальной для автолюбителей.

Какие протоколы поддерживает адаптер ELM327

Итак разберем подробней, что за протоколы и как работает адаптер.

Связь с автомобилем через адаптер происходит с помощью специальных AT команд, методы которых прописаны в чипе. Программа посылает адаптеру команду, он считывает ее и реагирует исходя из запроса. Например если мы отправим адаптеру команду SP 00, он переключиться в автоматический режим распознания протоколов. Существует большой перечень AT команд для elm327, найти их можно в мануалах к адаптеру.

Для передачи данных от адаптера к блоку управления по проводам изобрели протоколы. Если говорить простым языком, это правила, по которым сигнал передается от устройства к устройству. В авто индустрии существует целый ряд протоколов, ниже представлен список тех, которые распознаются автосканером elm327 версии 1.5:

1. SAE J1850 PWM (41.6кбит)
2. SAE J1850 VPW (10.4кбит)
3. ISO9141-2 (5 бит init,10.4кбит)
4. ISO14230-4 KWP (5 бит init,10.4кбит)
5. ISO14230-4 KWP (fast init,10.4кбит)
6. ISO15765-4 CAN (11бит ID,500кбит)
7. ISO15765-4 CAN (29бит ID,500кбит)
8. ISO15765-4 CAN (11бит ID,250кбит)
9. ISO15765-4 CAN (29бит ID,250кбит)
10. SAE J1939 CAN (29бит ID,250*кбит)
11. USER1 CAN (11*бит ID,125*кбит)
12. USER2 CAN (11*бит ID,50*кбит)

Все современные автомобили работают по одному из этих протоколов. Перед покупкой адаптера, Вы можете проверить, какой из протоколов у вашего авто и убедиться, сможет ли адаптер прочитать ваш автомобиль. Теперь понятно, почему elm327 версии 2.0 может не подключаться к вашему авто?

Так же, существует ряд нестандартных протоколов, таких как nissan cunsult 1, consult 2, их так же называют JOBD. Эти протоколы работают по измененным скоростям передачи данных, поэтому простыми командами адаптеру их не понять. Существуют программы, которые «умеют» работать с такими протоколами.

Считывание ошибок адаптером

Как и любой сканер, elm327 оперативно диагностирует и считывает ошибки авто. Если горит индикатор Check на приборной панели, подключаем адаптер к разъему, запускаем программу и считываем ошибку, затем находим описание ошибки в интернете и определяем неисправность без долгих поездок в сервис, так как в сервисе профессионалы приступят к этой же процедуре и предложат диагностировать ваш автомобиль.

Также, с помощью elm327 можно оперативно сбросить любую ошибку на панели, но тут надо быть аккуратнее, так как, если не устранить причину ошибки, то есть, не отремонтировать авто, ошибка появиться снова через определенное время.

Настройка работы ELM327

Одна из самых важных функций, считывание и сброс ошибок. В меню нажимаем поиск и запускаем сканирование ошибок. На экране появится код ошибки и небольшое описание, далее через интернет легко найти подробное описание и причину сбоя. Зная о причинах можно ошибки просто сбросить в меню «стереть ошибки». Однако, если ошибки повторяются, машину все же придется отвезти в сервис, код ошибки можно сразу сообщить мастеру, это поможет сэкономить на диагностике в сервисе.

Подведем итоги

• При выборе адаптера проверяйте не только версию прошивки, но и чип.
• Перед приобретением elm327 убедитесь в том, что ваш автомобиль поддерживает протокол, с которым работает адаптер.
• Наличие разъема OBD2 обязательно.

Если у вас праворульный автомобиль, произведенный для рынка Японии, не каждое приложение сможет работать на этих машинах. То же правила действуют для большинства автомобилей российского автопрома. Электронные блоки Январь, Микас, Bosh могут работать по протоколам,с измененными скоростями передачи данных, но и для них существуют программы. Исходя из этого, ELM327 можно смело считать профессиональным мультимарочным адаптером, который способен на многое.

Версия сканера ELM327

Повторим еще раз, что качество сканера и его функционал зависит только от используемых компонентов.
В настоящее время, к сожалению, определить качественный и “поддельный” вариант сканера ELM327 по версии прошивки не представляется возможным. Первоначально “поддельные” клоны сканера имели версию v2.1, однако впоследствии для возможности хоть как-то сбыть “поддельные” сканеры производитель сознательно изменил цифры версии v2.1 на v1.5. Таким образом, купив “поддельный” сканер на дешевом CAN контроллере (MCP2515, STM32F042, BK3231Q, 25K80 QBD327) с версией v1.5, пользователь, по сути, получает ту же подделку, что и v2.1.
Качественный ELM327 с микроконтроллером PIC25K80 и PIC18F2480 чаще всего имеет версии v1.4 и v1.5

Как проверить версию прошивки елм 327

Краткое описание:

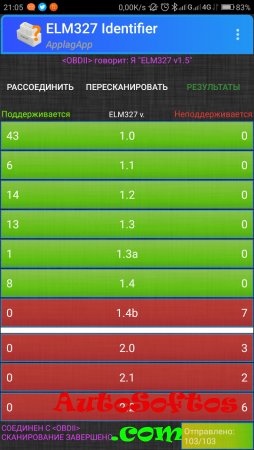

Быстро определить поддельный или подлинный ELM327 Bluetooth / Wi-Fi адаптер

Описание:
Данное приложение разработано для определения настоящей версии вашего ELM327 адаптера, т.к. множество китайских клонов данного устройства часто заявляют о неверной совместимости.

ELM327 Identifier посылает почти все возможные AT команды и показывает, какие из них, официально поддерживаются Вашим ELM327 адаптером. Таким образом, Вы можете очень быстро выяснить, действительно ли заявленная версия адаптера соответствует действительности или же это подделка.
Некоторые AT команды требуют подключение к автомобилю по определенным протоколам. Поэтому, для корректных результатов эти команды не проверятся данным приложением. Общее количество AT команд — 103.

1 – подключите Ваш ELM327 адаптер (к диагностическому разъему Вашего автомобиля или же просто к источнику питания).
2 – выполните сопряжение устройств Вашего ELM327 по Bluetooth или подключите его по Wi-Fi к устройству на ОС Android.
3 – Запустите приложение и нажмите на кнопку СОЕДИНИТЬСЯ, выберите тип соединения и при необходимости выберите сопряженный по Bluetooth адаптер ELM327.
4 – После успешного соединения сразу же начнется сканирование адаптера.
5 – Дождитесь окончания сканирования, и в конце на экране будут отображены команды и версии адаптеров, которые должны поддерживаться.
6 – Нажмите РЕЗУЛЬТАТ для детального просмотра отчета сканирования. Здесь Вы можете сохранить отчет на карту памяти.
7 – Вы можете нажать ПЕРЕСКАНИРОВАТЬ, если хотите проверить адаптер еще раз.

ВАЖНО: поддельный адаптер не обязательно должен не работать с Вашим автомобилем или приложением.
Если Вы заинтересованы в переводе приложения на другие языки, отправьте мне email и я вышлю Вам данные, необходимые для перевода.

Спасибо переводчикам:
Русский: obd24.ru

Требуется Android: 4.0 и выше
Русский интерфейс: Да

1.6.11
— added persian language (thanks to Bobak)

1.5.10
— added serbian language (thanks to SkyShop Team)

1.5.9
— added arabic language (thanks to MaiThamDobais)

v1.5.8
— introduced six new commands for new official ELM327 firmware v2.2
— error correction

Версия: 1.7.15 ELM327 Identifier (Пост reness111 #76469165)
ELM327 Identifier_v1.6.12(24).apk ( 961.23 КБ )

ELM327 Identifier 1.5.8.apk ( 939.57 КБ )

Сообщение отредактировал Chudmin — 31.12.21, 06:18

Особенности работы диагностического сканера

Мы не будем рассказывать о том, как сигнал передается с датчика, и описывать процесс сложными техническими терминами. Любому автомобилисту достаточно знать – работа таких автосканеров построена на стандартизированных диагностических протоколах передачи данных.

Адаптер преобразует электромагнитный сигнал в данные, которые отправляет на внешне устройство для расшифровки.

Для того чтоб считать информацию с электронной системы транспортного средства нужно подключить к диагностическому разъему OBD II. Данный диагностический разъем находиться под панелью приборов на водительском месте, иногда стоит искать в двигательном отсеке.

Протокол, который поддерживается вашим автомобилем, должен распознаваться автосканером в 90% случаях. Инструкция к машине содержит информацию с описанием параметров подключения.

После подключения диагностического прибора к бортовому компьютеру необходимо установить с ним соединение. Есть два метода: беспроводной (через Bluetooth или Wi-Fi) или с помощью USB-шнура.

Далее на внешнем устройстве должно быть не установлено необходимое приложение – программное обеспечение, которое обеспечивает передачу данных на устройство.

Приложения для диагностики

Для устройств на Android, iOS и Windows Phone

Обычно программы необходимо подбирать для каждого транспортного средства индивидуально. Список популярных программ и приложений, совместимых с марками авто, представлен в статье, в которую можно перейти по кнопке.

Совместимость ELM327 1. 5 и 2. 1 с авто зависимости от года выпуска

Выше уже разобрались, что чип 2.1 в сравнении с чипом 1.5 урезан, функционирует не со всеми необходимыми командами, и он ориентирован на новые машины.

К тому же ver 2.1 корректно работает только с новым программным обеспечением. Если транспортное средство поддерживает шину CAN, то можете пользоваться диагностическим прибором с любой прошивкой чипа.

Сканер ELM327 поддерживающий стандарты OBD и совместим с автомобилями с 16 контактным диагностическим разъемом. Такой разъем имеется на большинстве авто выпущенных после 1996 года. Еще есть машины, которые имеют индивидуальный диагностический разъем. В таких случаях необходимы переходники.

Адаптер ELM327 Scan Tool Pro – преимущества и возможности

ELM327 Scan Tool Pro – является профессиональным компактным автосканером для диагностики автотранспорта, оборудованного ОБД 2. Информация о совместимости представленная в статье, проверялась этим девайсом.

В состав Scan Tool Pro входит подлинный микроконтроллер 1.5 (Pic18f25k80), включающий обширный список команд. Спроектирован контроллер канадскими специалистами из компании ELMElectronics. Архитектура чипа определяет и трансформирует сведения по протоколам авто различных марок в код, расшифровываемый приложением.

Scan Tool Pro Black Edition – бюджетный мультисканер

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 – пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска (Россия, Азия, Европа, Штаты). Купить Bluetooth сканеры для автодиагностики марки Scan Tool Pro официального дилера, который дает гарантию 12 месяцев, можно по ссылке указанной справа. Удачной диагностики!

Адаптер служит своеобразным мостом между бортовым компьютером и устройством для вывода и анализа информации, в качестве которого может быть практически любой современный планшет / смартфон.

Дополнительная информация по совместимости

В качестве дополнительной рекомендации можно заметить, что совместимость адаптера выявляется несколькими способами.

• Проще всего узнать поддерживает ли авто стандарт ОДБ 2, этот факт подтверждает специальная таблица, которая устанавливается под капотом. Заглавие выглядит следующим образом: «VEHICLE EMISSION CONTROL INFORMATION». Подтверждает данный параметр наличие в верхней правой части пометки OBD II.
• В технических бумагах поставляемых производителем к имеющемуся авто. Однако сведения в общем руководстве по определенной модели могут быть недостоверными.
• Информационная база официальных автодилеров не гарантирует точность 100%, так как автотранспорт для рынка других стран может иметь свои спецификации.
• Применение адаптера, который определяет, к какому из протоколов относится анализируемая машина.
• Важно учитывать при дешифровке, что коды неисправности P0xxx обозначают одну и ту же поломку в независимости от производителя, то коды P1xxx относятся к «кодам производителей» (DTC) и имеют различные значения.

Илья Васильев
Автор сайта / Диагност

Автор всех статей на сайте. 7-ми летний опыт в автодиагностике и ремонте авто любой сложности и любых марок. Увлекаюсь программированием, чип-тюнингом.

Публикую статьи с обзорами диагностического оборудования, делюсь опытом, программами и инструкциями.

Проверка пробега с помощью ELM327

В современных авто внедренно много электронных систем управления. Во многих из этих модулей внедрены функции регистрации пробега. С помощью автосканера ELM327 и различных прилодений можно проверить был ли скручен пробег. Проверку пробега с помощью ELM327 можно провести слудующи образом:

Подключаем адаптер к диагностическому разъему OBD2 авто.

Производим соединение адаптера с программой.

Считываем реальный пробег автомобиля, который записан в ЭБУ.

Данные о пробеге могут быть записаны не только в блоке управления или одометре. Информация может находиться в блоке торможения, блоке управления раздаткой и КПП и т. д.

Чем старше авто, тем меньше в ней блоков управления,соответственно меньше вероятность проверки пробега автосканером ELM327.

Схемотехника сканера ELM327

Важно понимать, что качество сканера и его функционал в первую очередь зависит от используемых компонентов.
В настоящее время правильными и полноценными с поддержкой всех диагностических протоколов (SAE J1850 PWM, SAE J1850 VPW, ISO 9141-2, ISO 14230-4, ISO 15765-4) будут ELM327 с микроконтроллером PIC25K80 и PIC18F2480 вне зависимости от версии (чаще всего встречаются версии 1.4 и 1.5).
“Поддельный” вариант сканера ELM327 производится на более дешевом CAN контроллере MCP2515, STM32F042, BK3231Q, 25K80 QBD327 имеет прошивку в которой не поддерживается, или поддерживается некорректно определенное число AT-команд, а также отсутствует поддержка протокола SAE J1850 (чаще всего встречаются версии 2.1 и 1.5).

Виды протоколов у автомобилей

В стандарте OBD 2 применяются несколько поддерживаемых протоколов.
Выяснить совместимость определенного автомобиля можно визуально по наличию конкретных контактов.

Протоколы обмена данными можно условно разделить количеству передаваемых данных за секунду: высокоскоростные и низкоскоростные. К первым относятся SAE J1850 PWM, и CAN, который считается самым скоростным на данный момент и реализован во всем новом автотранспорте.

Другие виды протоколов:

• EOBD, EOBD2 – European On Board Diagnostic (Европа);
• JOBD – Japan On-Board Diagnosti (Япония).

Elm327 как проверить версию прошивки

Краткое описание:
Быстро определить поддельный или подлинный ELM327 Bluetooth / Wi-Fi адаптер

Описание:
Данное приложение разработано для определения настоящей версии вашего ELM327 адаптера, т.к. множество китайских клонов данного устройства часто заявляют о неверной совместимости.

ELM327 Identifier посылает почти все возможные AT команды и показывает, какие из них, официально поддерживаются Вашим ELM327 адаптером. Таким образом, Вы можете очень быстро выяснить, действительно ли заявленная версия адаптера соответствует действительности или же это подделка.
Некоторые AT команды требуют подключение к автомобилю по определенным протоколам. Поэтому, для корректных результатов эти команды не проверятся данным приложением. Общее количество AT команд — 103.

1 – подключите Ваш ELM327 адаптер (к диагностическому разъему Вашего автомобиля или же просто к источнику питания).
2 – выполните сопряжение устройств Вашего ELM327 по Bluetooth или подключите его по Wi-Fi к устройству на ОС Android.
3 – Запустите приложение и нажмите на кнопку СОЕДИНИТЬСЯ, выберите тип соединения и при необходимости выберите сопряженный по Bluetooth адаптер ELM327.
4 – После успешного соединения сразу же начнется сканирование адаптера.
5 – Дождитесь окончания сканирования, и в конце на экране будут отображены команды и версии адаптеров, которые должны поддерживаться.
6 – Нажмите РЕЗУЛЬТАТ для детального просмотра отчета сканирования. Здесь Вы можете сохранить отчет на карту памяти.
7 – Вы можете нажать ПЕРЕСКАНИРОВАТЬ, если хотите проверить адаптер еще раз.

ВАЖНО: поддельный адаптер не обязательно должен не работать с Вашим автомобилем или приложением.
Если Вы заинтересованы в переводе приложения на другие языки, отправьте мне email и я вышлю Вам данные, необходимые для перевода.

Спасибо переводчикам:
Русский: obd24.ru

Требуется Android: 4.0 и выше
Русский интерфейс: Да

1.6.11
— added persian language (thanks to Bobak)

1.5.10
— added serbian language (thanks to SkyShop Team)

1.5.9
— added arabic language (thanks to MaiThamDobais)

v1.5.8
— introduced six new commands for new official ELM327 firmware v2.2
— error correction

Версия: 1.7.15 ELM327 Identifier (Пост reness111 #76469165)
ELM327 Identifier_v1.6.12(24).apk ( 961.23 КБ )

ELM327 Identifier 1.5.8.apk ( 939.57 КБ )

Сообщение отредактировал Chudmin — 31.12.21, 06:18

Отличие интерфейсов подключения

Если углубляться в технические подробности, ELM327 не сканер, это контроллер на базе микрочипа PIC18F25K80, определяющий как приложение взаимодействует с OBD. Этот микроконтроллер разработан компанией Elm Electronics. Он используется производителями, выпускающие приборы разных версий. Некоторые модели также оснащены светодиодами и переключателями CAN.

На рынке представлено 4 интерфейса передачи данных ELM 327:

• RS232 (или RS серия): Этот тип интерфейса постепенно исчезает с ПК как и порт COM. Он становится самым дешевым протоколом связи для адаптеров. Но стоит отметить, что некоторый диагностический узкоспециализированный софт поддерживает только COM порты при сопряжении.
• USB: Дороже, чем RS, но требует установки USB драйвера. Преимущество заключаются в том, что все ПК оснащены USB портом и для диагностики не потребуется современного смартфона.
• Bluetooth: Беспроводной стандарт связи «Bluetooth» стоит на многих компьютерах или смартфонах. Настраивает связь ЭБУ автомобиля со смартфоном планшетом или ноутбуком, что делает его универсальным.
• Wi-Fi: Благодаря беспроводному соединению сканера, его используют с компьютером или смартфоном, расположенным на удалении от самого сканера даже до 50-100 метров. При выборе автоадаптера стоит учитывать то, что с смартфонами iPhone или iPad связывают только по WiFi.

Так же перечисленные модификации приборов оснащаются кнопками вкл/выкл, переключателями CAN шины и световыми индикаторами.

Проверка версии адаптера ELM327

Существует множество программ, с помощью которых можно определить версию адаптера ELM327, одна из ELM327 Identifier. Программа работает с адаптерами ELM327 Bluetooth и Wi-fi версий. Программа посылает адаптеру AT команды и в зависимости от ответа распознает его версию. Для проверки версии сканера ELM327 необходимо провести несложные манипуляции:

• Подключить автосканер к разъему OBD2, провернуть ключ в крайнее положение.
• Подключить телефон с адаптером.
• Войти в приложение, нажать клавишу «Соединение» выбрать Ваш ELM327 и способ подключения.
• При правильном подключении начнется автоматическая проверка адаптера ELM327.
• После окончания проверки Вам будут показаны результаты команд, которые поддерживание автосканер.
• При нажатии на «Результаты» программа покажет все пункты по проверке адаптера, которые можно сохранить для дальнейшего анализа.

Обратите внимание — версия 1.5 в программе ELM327 Identifier отсутствует, так как официально этой версии не существует, ориентируйтесь на 1.4b

Перед приобретением адаптера ELM327 например в Китае, уточните у продавца версию чипа, покупайте автосканер с чипом PIC18F25k80 версии 1.5. Такой адаптер успешно пройдет проверку программой и будет работать на многих марках авто.

Что касается адаптеров ELM327 v2.1 версии, то большинство из них работают не со всеми протоколами авто, а значит могут прочитать не все модели автомобилей.

Работа по CAN линии часто происходит с ошибками и внезапными отключениями. Это происходит от того, что Китайские изготовители устанавливают недорогой чип, который не работает с прошивкой адаптера.

Автосканеры версии V2.1 не читают команды для связи с блоком управления авто, связи с чем происходят постоянные сбои в работе.

Проверить автосканер ELM327 можно при помощи отправки ему AT команд. Таким образом вы узнаете все ли команды понимает ваш сканер. Это необходимо сделать, т.к. многие приложения чувствительны к набору команд. Приложение ELM327 Identifier помогает провести такую проверку быстро и в автоматическом режиме.

Какой ELM автосканер выбрать для диагностики

Мы советуем купить прибор, исходя из платформы ваших устройств. Такой подход позволит избежать программных не состыковок, и проблем с подключением, которых не избежать при игнорировании платформы.

• Apple iOS (iPhone и iPad) поддерживает Bluetooth LE (4.0) и Wi-Fi.
• Модели с «классическим» Bluetooth несовместимы с iPhone и iPad из-за ограничений Apple iOS.
• Google Android и Windows поддерживают экземпляры с «классическим» Bluetooth и Wi-Fi.
• Если вы хотите пользоваться ноутбуком в процессе диагностики, то приобретайте USB или Wi-Fi. При установленном на ПК Bluetooth модуле, подойдет и одноименный прибор.

Цена образцов варьируются от 10 до 100 долларов в зависимости от производителя.

Fusion GURU — Тюнинг, ремонт, обслуживание Ford Fusion

Все, что вы хотите знать о Форд Фьюжн, но не знали где спросить

• Темы без ответов
• Активные темы
• Поиск
• Наша команда
• FAQ

• Rules
• Fusion FAQ
• Articles
• Photo Gallery
• Search
• About
• User Guide
• CD6000 Guide
• Self Diagnostic
• DTC View
• Documentstion & Files

Рекомендуемые сканеры – Обзор Scan Tool Pro 2022

Рекомендуемым автоадаптером для диагностики стало устройство Scan Tool Pro на чипе pic18f25k80 + FTDI ver. 1.5 2022 года. Эта модель стала популярной в России благодаря гармоничному соотношению функционала, цены и качества.

Scan Tool Pro помогает провести самостоятельную диагностику через Bluetooth и Wi-Fi, также он поддерживает как российские, так и иностранные марки авто. Универсальный диагностический автосканер на высокопроизводительном микрочипе 18f25k80 – это подходящий выбор для тех, кто хочет провести подробную диагностику без больших затрат.

В нем сочетаются высокие скоростные показатели контроллера и стабильность передачи данных, а так же максимальная совместимость с автомобилями выпущенными после 1998 года.

В комплекте к Scan Tool Pro идет диск с драйверами и приложениями (предоставлены ссылки на скачивание), что облегчает установку и первый запуск.

IamZevs
Я езжу на Ford Focus III Wagon
г. Москва

Написал про то как тестировал совместимость с некоторыми авто. Появилась возможность проверить работоспособность автосканера на 10 марках авто.

Покупил этот сканер ТУТ

В первую очередь автосканер просто проверялся на возможность подключения блока управления к адаптеру. Все марки машин из моего списка были..

Обзор Scan Tool Pro 2022

Демонстрация работы Scan Tool Pro

Какой сканер купить?

Вы должны знать, что большинство дешевых моделей (с ценой<$ 50) на самом деле НЕ являются ELM 327. Это китайские клоны, лишь претендующие на функционал оригинального автосканера, но . лучшие автоадаптеры основаны на работе оригинального чипа 1.4 или 2.1. Если это слишком дорого, попробуйте приобрести клон, помеченный как «v1.4» или «v.1.5», по цене от 20 долларов. Такие устройства должны пользоваться положительными отзывами.

Если вы купите дешевое устройство за 5-10 долларов, на 99% они будут клонами «v2.2». Большинство из дешевых клонов не гарантируют стабильного подключения к машине с помощью расширенных строк инициализации, не поддерживающих OBD2. Они также теряют пакеты данных. Если вы запрашиваете VIN-код автомобиля, вы получаете только часть VIN-кода, потому что данные теряются из-за плохого соединения в китайских клонах. В них обычно тормозит связь, зависает интерфейс и не прогружаются большие пакеты данных.

Проверка elm327 электронным тестером

Смотрим наличие перемычки между четвертым и пятым контактом.

Проверяем напряжение на ELM327. Для этого подключаем массу на 4 или 5-тый контакт, подаем +12В на 16-тый контакт и подаем питание.

Подключаемся к 7-му контакту K-line, на нем должно быть 11В.

Проверяем 15-ый контакт L-line, те же 11В

Замеряем 6-ой и 14-тый контакт Can — линию, в норме 2,5В

Ссылки на сканер и программы

✅ Сканер ELM-327 версии 1.5 для Андроид: https://my-elantra.ru/elm327-1-5

✅ Сканер ELM-327 версии 1.5 для iPhone с Wi-Fi: https://my-elantra.ru/elm-4

✅ ELM Identifier: https://my-elantra.ru/elm327identifier

✅ Torque: https://my-elantra.ru/wp-content/uploads/2017/09/Torque.apk

✅ Car Scanner: https://my-elantra.ru/car-scanner

✅ Наш телеграмм канал: https://t.me/elantraHD

Проверка elm327

Ваш адаптер перестал подключаться к авто или не включается вовсе, проверьте его на работоспособность. Далее мы поговорим о способах проверки ELM327.

• Для начала подключите ваш адаптер к разъему OBD2 вашего авто, включите зажигание и выполните поиск устройств Bluetooth на вашем гаджете.
• Если смартфон или планшет найдет сканер значит модуль bluetooth в порядке.
• Когда устройство не обнаружено проверьте горит ли индикатор адаптера — обычно это красный светодиод на самом ELM327.
• Бывают ситуации, когда питание с разъема OBD2 не поступает, в этом случае причина не в адаптере.
• Бывают ситуации, когда индикатор горит, но автосканер не появляется на устройстве необходимо проверить ELM327 на работоспособность с помощью тестера.

Проверка версии адаптера ELM327

Существует множество программ, с помощью которых можно определить версию адаптера ELM327, одна из ELM327 Identifier. Программа работает с адаптерами ELM327 Bluetooth и Wi-fi версий. Программа посылает адаптеру AT команды и в зависимости от ответа распознает его версию. Для проверки версии сканера ELM327 необходимо провести несложные манипуляции:

• Подключить автосканер к разъему OBD2, провернуть ключ в крайнее положение.
• Подключить телефон с адаптером.
• Войти в приложение, нажать клавишу «Соединение» выбрать Ваш ELM327 и способ подключения.
• При правильном подключении начнется автоматическая проверка адаптера ELM327.
• После окончания проверки Вам будут показаны результаты команд, которые поддерживание автосканер.
• При нажатии на «Результаты» программа покажет все пункты по проверке адаптера, которые можно сохранить для дальнейшего анализа.

Обратите внимание — версия 1.5 в программе ELM327 Identifier отсутствует, так как официально этой версии не существует, ориентируйтесь на 1.4b

Перед приобретением адаптера ELM327 например в Китае, уточните у продавца версию чипа, покупайте автосканер с чипом PIC18F25k80 версии 1.5. Такой адаптер успешно пройдет проверку программой и будет работать на многих марках авто.

Что касается адаптеров ELM327 v2.1 версии, то большинство из них работают не со всеми протоколами авто, а значит могут прочитать не все модели автомобилей.

Работа по CAN линии часто происходит с ошибками и внезапными отключениями. Это происходит от того, что Китайские изготовители устанавливают недорогой чип, который не работает с прошивкой адаптера.

Автосканеры версии V2.1 не читают команды для связи с блоком управления авто, связи с чем происходят постоянные сбои в работе.

Проверить автосканер ELM327 можно при помощи отправки ему AT команд. Таким образом вы узнаете все ли команды понимает ваш сканер. Это необходимо сделать, т.к. многие приложения чувствительны к набору команд. Приложение ELM327 Identifier помогает провести такую проверку быстро и в автоматическом режиме.

Проверка пробега с помощью ELM327

В современных авто внедренно много электронных систем управления. Во многих из этих модулей внедрены функции регистрации пробега. С помощью автосканера ELM327 и различных прилодений можно проверить был ли скручен пробег. Проверку пробега с помощью ELM327 можно провести слудующи образом:

Подключаем адаптер к диагностическому разъему OBD2 авто.

Производим соединение адаптера с программой.

Считываем реальный пробег автомобиля, который записан в ЭБУ.

Данные о пробеге могут быть записаны не только в блоке управления или одометре. Информация может находиться в блоке торможения, блоке управления раздаткой и КПП и т. д.

Чем старше авто, тем меньше в ней блоков управления,соответственно меньше вероятность проверки пробега автосканером ELM327.

Elm327 как узнать чип

Все это было проделано давно, вот решил выложить так как тогда боролся с виндоус 7, а теперь борюсь с виндоус 8.
Пришел с китая мой ЕЛМ327 юсб версия 1.5 в алюминиевом корпусе за 20 долларов. Диск установочный который шел с ним был слегка поломан. Поэтому пришлось все ПО искать и устанавливать самому. На все про все потратил наверное неделю а то и больше пролопатив множество сайтов.

Вод краткий итог всех моих поисков. Множество программ которые в интернете требуют денег и не факт что они работают. Напишу все что надо сделать по порядку что бы ваш китайский ЕЛМ стал канадским оригиналом.
Сам адаптер представляет из себя микросхему на чипе FT232R который китайцы скопировали с канадского оригинального ELM327 и теперь сами его производят только стоит у них в разы дешевле чем оригинал а разницы никакой.

смотрю данные неизвестного устройства, вбиваю данные и смотрю на каком чипе.

После данной процедуры все программы начинают воспринимать адаптер как «родной». Это легко проверить хотя бы с программой ScanTool.net версии 1.15 в которой уже стоит защита от «левых» адаптеров.»

Вроде все просто но я до этого пока дошел очень много нервов себе потратил.

, а есть без чипа на сайте Алиэкспрес — это другой китайский чип менее производительный, который хуже работает и в других случаях от него машина может тупить и даже возникнуть ошибки!

, BK3231Q, 25K80 QBD327, и неизвестных чипах залитых каплей черного клея без надписей

.
Отдельного внимания заслуживают появившиеся в 2017 поддельные адаптеры, сделанные на чипе QBD327 перемаркированном как PIC18F25K80 и совпадающим с ним по размерам. Отличить эту подделку можно по следующим признакам:

Логотип (M) на поддельном чипе обычно смазанный, а на настоящем — четкий
В третьей строке маркировки поддельного чипа содержится строка 14309MP или 1643URE; на настоящем чипе там закодирована дата производства
Недалеко от чипа находится кварцевый генератор с указанной частотой 16.000MHz; настоящий PIC18F25K80 работает с генератором на 4.000MHz
Поддельный адаптер не поддерживает команду ATPPS (по крайней мере в настоящий момент); адаптер с оригинальным чипом в ответ на команду ATPPS (можно отправить через «пользовательские команды» CVTz50 DEMO) выдает длинную строку.
Немного истории откуда появился неоригинальный китайский ELM327^ ELM327 был создан канадской компанией ELM Electronics и в течение нескольких лет были выпущены версии с 1.0 по 1.4b. После выпуска версии 1.4b ELM Electronics перепрыгнула на версию 2.0+ (более продвинутую) и никогда не выпускала ELM327v1.5. Микропрограмма оригинального ELM327 работала на чипах PIC и изначально не имела защиты от копирования, чем воспользовались пираты, которые скопировали прошивку и начали собирать с ней адаптеры под видом версии 1.5. Несмотря на использование дешевых компонентов и вызванные этим проблемы со стабильностью (например, плохая работоспособность при отрицательных температурах), получившийся клон оказался довольно удачным и стал в какой-то степени эталоном качества китайских ELM327, «хорошей версией 1.5».
Более полная информация cvtz50.info/ru/elm327/
ЕЩЁ на многих сайтах продают с 2 слоями микросхем это старые версии выпущенные 4 года назад и подходят не ко всем эбу или глучат иногда

А у вас оригинальный ELM вы вскрывали коробочку? проверьте и напишите отзыв) а также ссылки где можно заказать нормальный работающий ЕЛМ 1.5 версии. Репосты (поделится) приветствуются))) Спасибо за внимание!
И так заказал я сканер по цене 360 руб искал чтоб подешевле и оригинал был в итоге вскрыл крышку и действительно пришел оригинал

Mileage: 130000 km

Если посмотреть эту ссылку, то продавец какой то мутный и продал всего 4шт)

Один из них мой.
Вот у этого мутного 😁 продавца есть адаптер m.ru.aliexpress.com/item/32383340743.html
4400 заказов нормально? Не мало?

Ааа) Тогда понятно. Один хрен, все они просто перекупы и наверное можно дешевле найти, а wi-fi актуально для Яблока

Да у него там и с блюпупом полно

А если на WiFi купить к андроиду подойдёт?

У меня работает

Дороговат 960 р сейчас

У меня такой, V1.5 работает и коннектиться без проблем

ссылка осталась? по чем брал?

Нет уже таких у этого продавца что я брал с али., цена была 341.
Ниже предоставили ссылку другого магазина., правда там отзыв только один, надеюсь правильный)

Есть еще ELM 327 версии 1.5 c WiFi, работает с CVTz50, а ЕLM версии 2.1 не работает с этим приложением.

взял вот такой на OZON качество сборки хорошее как внутри хз обошелся в 491,89 руб

Существует несколько вариантов китайских клонов:

Старые клоны, у которых указана версия “v.1.4” or “v.1.5”. Они были изготовлены на том же чипе, что и оригинальный ELM327, поддерживали 90% команд и, в большинстве случаев, работали также хорошо, как и оригинальный ELM327. К сожалению, хитрые китайцы решили “оптимизировать” бизнес и перейти на более дешевый вариант клона, поэтому сейчас очень сложно найти хороший старенький клон.
Новые клоны, у которых указана версия “v.2.1” (иногда уже указывают 2.2). Это просто кусок говна. У 100% этих клонов есть различные глюки (см. список ниже). Если вы видите дешевый адаптер версии “2.1” и у вас нет полной уверенности, что это оригинальный ELM327, НЕ ПОКУПАЙТЕ ЕГО!
Хитрожопые китайцы осознали, что покупатели стремятся купить адаптер версии “1.4” или “1.5” вместо полной глюков версии “2.1”. И что же они сделали? Они просто изменили строку с номером версии с “2.1” на “1.5” и теперь продают тоже самое говно версии “2.1” под видом “1.5”.
Качественные современные китайские клоны. Обычно производители таких адаптеров указывают свое название. Т.е. вы покупаете не просто “ELM327 OBDII adapter”, а некий “фирменный” адаптер, например Viecar, V-Gate, KONNWEI. Такие адаптеры практически не отличаются от оригинальных ELM327. Отличительной особенностью таких адаптеров является исполнение в оригинальных корпусах. Так, настоящие адаптеры Viecar выглядят продолговатыми, ровными и чуть длинней, чем обычные адаптеры. Адаптеры V-Gate имеют кнопку и прорезиненный корпус. Фирменные адаптеры всегда идут в качественной упаковке, а не просто в прозрачном целофане.
Подделки под фирменные китайские клоны. Да, ситуация с подделками вышла на новый уровень. Теперь можно встретить подделку под фирменный китайский клон. Отличить подделку обычно очень просто – у нее будет явно заниженная цена, простой корпус, отсутствие фирменной упаковки.
Некоторые советуют искать определенную версию адаптера (1.4, 1.5) и не покупать адаптеры версии 2.1. Эти советы уже утратили свою актуальность и ориентироваться на номер версии адаптера совершенно бесполезно!

А вот список известных проблем с “некачественными” китайскими клонами:

Самое простое – он может вообще не работать.
100% этих клонов не поддерживает полного набора команд оригинального ELM327. Некоторые из них даже не поддерживают базовые команды.
Некоторые из них не поддерживают все протоколы, которые поддерживает оригинальный чип ELM327. Большинство клонов версии “2.1” не поддерживает протоколы SAE J1850 PWM/VPM, так что с ними вы не сможете подключиться к старым автомобилям марок Buick, Cadillac, Chevrolet, Chrysler, Dodge, GM, Isuzu, Ford, Lincoln, Mazda

PIC18F25K80 это не оригинал, оригинал ELM327 и называется, и стоит больше 50 баксов вроде. PIC18F25K80 это качественный рабочий заменитель, у меня такой. Брать лучше на ибей, цена около 450 рублей. Все что дешевле это лотерея 1.5 или 2.1. Проверить 1.5 или 2.1 можно без вскрытия програмкой для андроида elm edifier.

Скриншот 1. Пример некачественного elm327 адаптера Скриншот 2.

Многие сталкивались с тем, что купленный адаптер ELM327 отказывается работать с той или иной программой диагностики. Это происходит потому, что некоторое количество AT-команд либо не поддерживается, либо поддерживается неправильно. Полезное андроид-приложение ELM327 Identifier посылает адаптеру набор из 103 AT команд и проверяет, какие из них поддерживаются. А поскольку определенные AT команды соотносятся с версией чипа elm327, то становится возможным определить реальную версию адаптера, а также его качество. То есть все ли команды для данной версии поддерживаются.
Это важно, потому-что многие программы диагностики используют AT команды, которые могут не поддерживаться Вашим адаптером. Например, программа OpenDiag чувствительна к поддержке команд
ATAL
ATD0
ATST32
ATSH7E0 (не проверяется данной утилитой)
ATCRA7E8 (не проверяется данной утилитой)
ATSW00 (не проверяется данной утилитой)
ATCAF1

ATIB10
ATSH8110F1 (не проверяется данной утилитой)

Чтобы посмотреть весь список с результатом тестирования каждой команды, нужно сохранить лог-файл, который можно открыть любым редактором, понимающим формат txt.

А ГДЕ ВЕРСИЯ 1.5? Автор подошел к написанию программы строго. Поскольку официально такой версии нет, он её не указал. Версия 1.5 это будет 1.4b

Скриншот 2. Адаптер может быть качественным, но по результатам теста не соответствует версии, которая заявлена. Если при этом он «понимает» вышеперечисленные команды, то это, в принципе, неплохо.

Адаптер ELM327 модели Scan Tool Pro

• Преимущества
• Возможности
• Конструкция диагностического прибора

Характеристики автосканера ELM 327 Bluetooth модели Scan Tool Pro и автосканера ELM 327 Wi-Fi приведены ниже:

Поддерживаемые протоколы OBD-II:

• ISO15765-4 (CAN-шина): Audi, Opel, VW, Ford, Jaguar, Renault, Peugeot, Chrysler, Porsche, Volvo, Saab, Mazda, Mitsubishi
• ISO14230-4 (KWP2000): Daewoo, Hyundai, KIA
• ISO9141-2: Honda, Infinity, Lexus, Nissan, Toyota, Audi, BMW, Mercedes, Porsche
• J1850 VPW: Buick, Cadillac, Chevrolet, Chrysler, Dodge, GM, Isuzu
• J1850 PWM: Ford, Lincoln, Mazda

• Прошивка и версия чипа: MicroChip PIC18F25K80 ELM327 V1.5
• Скорость передачи данных elm327: 9600 или 38400 кбит/с
• Светодиодные индикаторы: OBD Tx/Rx, RS232 Tx/Rx, Питание
• Рабочее напряжение: 12В, встроенная схема защиты от перегрузки по питанию и короткого замыкания
• Потребляемый ток: 45 мА

Возможности Scan Tool Pro:

• Проводит точную диагностику электроники транспортного средства, сканирует коды ошибок, выявляет неполадки работе датчиков.
• Диагностический прибор имеет маленькие размеры, работает от 12 вольт. При включении загорается красный светодиод, при подключении к телефону к нему присоединяется еще и зеленый.
• Полный набор команд, что позволяет проводить диагностический анализ всех машин отечественного производства.
• Считывает ошибки и удаляет их при режиме реального времени.
• Имеет штекер для присоединения к диагностическому разъему и индикаторы Power, Wi-Fi
• Подходит для владельцев айфонов и айпадов, устройств использующих протокол ISO.
• Диагностирует транспортные средства моложе 2000 года.
• Использование автосканера Scan Tool Pro существенно сэкономит ваше время и, что немаловажно, средства.

IamZevs
Я езжу на Ford Focus III Wagon
г. Москва

Написал про то как тестировал совместимость с некоторыми авто. Появилась возможность проверить работоспособность автосканера на 10 марках авто.

Покупил этот сканер ТУТ

В первую очередь автосканер просто проверялся на возможность подключения блока управления к адаптеру. Все марки машин из моего списка были..

Видео про диагностику авто и проверку версии сканера ЕЛМ-327

Также снял видео, для того чтобы всё было понятно:

Диагностика авто и как правильно узнать версию сканера ELM 327?

ELM327 Identifier 1. 15 Определение версии адаптера ELM327

• Разместил: klays067;
• Прочитано: 2 400;
• Дата: 14-11-2020, 19:45;

Описание: Программа для определения версии адаптера ELM327. Очень проста в использовании, сможет разобраться любой автолюбитель.
Программа ELM327 Identifier служит для определения версии аппаратной части адаптеров ELM327.

В настоящее время поддерживаются адаптеры ELM327 версий Bluetooth и Wi-fi.
Программа посылает адаптеру определенный набор AT команд и в зависимости от ответа идентифицирует его версию. Количество AT команд для проверки равняется 103.

Как пользоваться приложением

Подключить адаптер ELM327 к автомобилю, подать питание
Выполнить сопряжение телефона и адаптера
Запустить приложение, нажать кнопку «Соединится», выбрать тип подключения и выбрать подключаемый адаптер
После подключения сканирование начнется автоматически
Подождите окончания сканирования, проверьте результаты, будут показаны команды, которые поддерживаются
Нажать кнопку «Результаты» для просмотра деталей сканирования и при необходимости сохраните результаты в память телефона или на карту памяти
При необходимости нажмите на кнопку «Пересканировать», если вы ходите перепроверить адаптер.
