Как подключиться к мозгам ваз 2112

Когда необходима диагностика?

Компьютерная диагностика заключается в чтении кодов ошибок, стирании их и корректировке. Для этого применяются различные диагностические адаптеры и системы. К ним относятся многофункциональные стенды, OBD разъемы, портативные ридеры и другие устройства. Благодаря диагностирующему оборудованию и программному обеспечению обнаруживаются малейшие сбои в системе управления автомобиля и основных его узлов.

С помощью систем диагностики можно менять параметры, чтобы увеличить мощностные характеристики машины. Если выходит новая модель автомобиля, можно перепрограммировать функции под новое оборудование.

Компьютерную диагностику обычно проводят в следующих случаях:

Диагностика с помощью электронного оборудования дает возможность получить реальную информацию о техническом состоянии автомобиля.

Зачем нужна диагностика

Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.

Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:

Стоит ли обращаться на СТО?

Качество проведения диагностики на СТО зачастую мало чем отличается от самостоятельной проверки. Наличие у вас адаптера и кабеля для подключения устройства позволяет без постороннего вмешательства разобраться с неполадками собственного авто.

Обратившись на СТО, вам могут провести диагностику тем же самым оборудованием, только при этом запросят у вас приличную сумму денег. Если самому не контролировать ход проверки, мастера могут заявить об обнаружении других ошибок, которых в действительности не существует.

Результатом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.

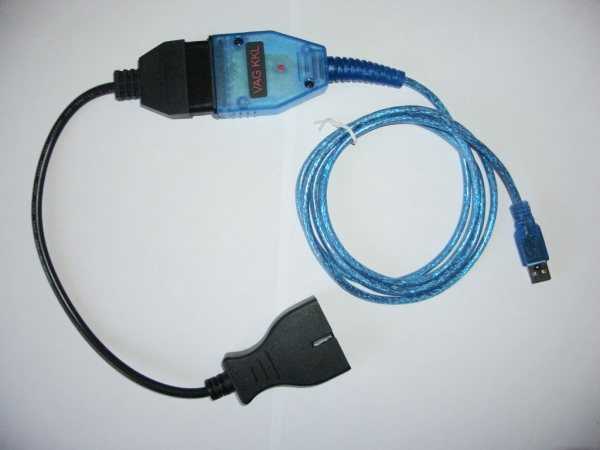

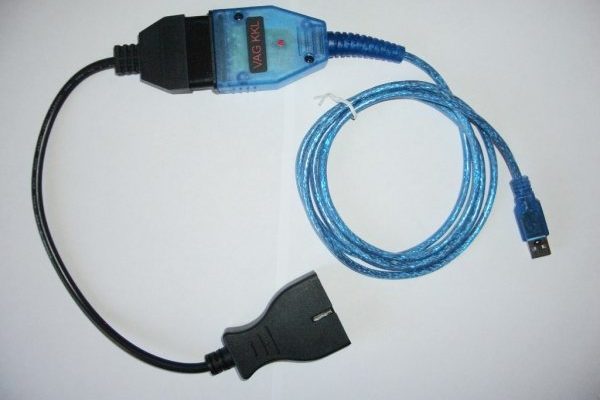

Пример адаптера с кабелем

Единственный вариант, когда стоит обращаться в автосервис — это отсутствие оборудование для диагностики и наличие хороших знакомых среди автомехаников.

Инструкция по выполнению диагностики

Для диагностики ВАЗ подключается компьютер или диагностическое оборудование с помощью диагностического разъема.

Все транслируемые коды считывает сканер. Они хранятся в памяти контроллера до тех пор, пока не будет отключено его питание.С помощью специального программного обеспечения специалисты расшифровывают коды и определяют, какие неисправности и сбои есть в системе.

Процедура диагностики состоит из нескольких этапов:

Автоматическая КПП диагностируется в следующих случаях:

Во время диагностики сканер считывает коды ошибок системы управления коробкой автоматом, оцениваются показания датчиков положения дроссельной заслонки и температуры охлаждающей системы, а также положения селектора АКПП.

В первую очередь выполняется диагностика с помощью сканера. Расшифровываются показания сканера, делаются выводы о неполадках в системе. На втором этапе проводится аналоговое тестирование – проверяется проводка, контакты, АКБ. Далее проводится проверка в режиме онлайн. На экране выводятся показатели датчиков, впрыска топлива и т.д. Затем проводится анализ данных, которые получены во время проводки. На последнем этапе коды ошибок, хранящиеся в памяти котроллера, стираются. После этого необходима повторная инициализация.

ELM327

Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 выполняют самостоятельно полноценную диагностику.

ELM327 представляет собой одну из последних разработок OBD. Данный сканер применяется проверки авто с помощью компьютера. Ключевое преимущество заключается в том, что устройство поддерживает все известные протоколы OBD и взаимодействует со много программами диагностики. Для связи устройства с компьютером используется кабель USB.

Программное обеспечение для ELM327 преимущественно бесплатное, хотя определенный софт доступен только за оплату.

Работа адаптера возможна на компьютерах с различной ОС. А именно:

Полноценно раскрыть возможности сканера можно только за счет правильно подобранного программного обеспечения. Для самостоятельной диагностики бесплатно доступен софт для сканирования КПП и двигателя. Коммерческие версии программ позволяют дополнительно проверять другие узлы автомобиля.

Основные возможности

Давайте познакомимся с возможностями, которые предоставляет микросхема ELM327:

Проверка многих параметров работы автомобиля должна осуществляться на ходу. Не все адаптеры для этого приспособлены, потому важно выбирать соответствующее вашим требованиям оборудование.

Комплектация

Приобретая такой адаптер, вы получаете:

Для работы адаптера и получения информации вовсе не обязательно наличие мощного компьютера. Параметров простейших ноутбуков вполне достаточно, чтобы осуществить диагностику ВАЗ 2110.

Самостоятельная КД позволяет серьезно сэкономить, получить объективную информацию о состоянии своего автомобиля, а также избавить себя от ненужных финансовых затрат, которые при обращении на СТО обязательно появятся.

Распиновка

Если проводится самодиагностика, то нужно знать рапиновку колодки. Распиновка – это назначение контактов, которые расположены на колодке. Ниже представлена распиновка OBD.

«А» — контакт, отвечающий за подключение массы; «В» — контакт, который необходим, чтобы подключить L-Line; «М» — контакт, который служит для подключения K-Line; «G» — контакт, отвечающий за контроль бензонасоса; «Н» — контакт для питания +12В.

Свой автомобиль можно диагностировать самостоятельно, подключив в диагностический разъем сканер или другое оборудование для диагностики. Это сэкономит время и деньги на посещении автосервиса.

Особенности распиновки

Для самостоятельного диагностирования автомобиля через разъем важно знать, как и куда правильно подключить необходимое оборудование. Для облегчения этой задачи вам поможет распиновка – схема расположения контактов.

В распиновке главные выходы обозначаются таким образом:

Зная основные обозначения распиновки, вы сможете без проблем подключать диагностическую аппаратуру и правильно осуществлять все процедуры.

Распиновка и где находится диагностический разъем ВАЗ-2112

Диагностика современных моделей автомобиля осуществляется с помощью специального диагностического разъема. Он подключается к компьютеру, который анализирует текущее состояние транспортного средства, определяет неисправность и указывает на нее. При наличии соответствующего оборудования вы можете искать поломки даже в домашних условиях. Однако не все владельцы ВАЗ-2112 могут найти диагностический разъем сразу. Сегодня поговорим о его расположении на классической панели и на европанели. В какой части автомобиля искать нужное гнездо?

Диагностика ваз 2112 16 клапанов

Работа с адаптером ELM 327 по каналу Bluetooth, чтение/сброс ошибок ЭСУД, отображение параметров ЭСУД Январь 7.2/7.2+ , БОШ 1.5.4.

Программа предназначена для считывани/сброса ошибок ЭСУД (DTC) ВАЗ с помощью адаптера ELM 327 Bluetooth и Android-устройств. Пока поддерживается работа с блоками ЭСУД «ЯНВАРЬ 7.2/7.2+» , «ЯНВАРЬ 5», «БОШ 1.5.4». Сам «обкатываю» её только на своём авто с блоком Январь 7.2 , поэтому не могу гарантировать работу с другими блоками, т.к. нет возможности проверить на других автомобилях. Пока выкладываю первую рабочую версию (бета-версия). Возможно продолжу разработку в будущем. Программа бесплатная. С радостью выслушаю замечания, предложения, возражения и возмущения. Пишите

( 1 оценка, среднее 4 из 5 )

Где искать разъем

Важно знать, что на различных автомобилях необходимое гнездо находится в различных частях машины. Более того, на одних моделях АвтоВАЗ оно может находиться в совершенно другом месте, по сравнению с другой машиной. Рассмотрим несколько машин ВАЗ в качестве примера:

Таким образом, на ВАЗ-2112 диагностический разъем расположен с правой стороны от водительского сиденья. Он размещен сразу под рулевой колонкой и, в принципе, найти его не так и сложно. Осмотрите нижнюю часть панели.

Знание распиновки может потребоваться в случае, если автолюбитель желает изготовить переходник для компьютерной диагностики своими руками либо же если вам нужно подключиться без него. Специалисты рекомендуют покупать уже готовые устройства без необходимости самостоятельного изготовления штекера. Однако если у вас нет такой возможности, а диагностику нужно провести срочно, рассмотрим два основных варианта распиновки, использующиеся на автомобилях ВАЗ различных годов выпуска. До 2002 года на продукции АвтоВАЗ использовался следующий вариант распиновки:

С 2002 года схема распиновки существенно изменилась. Теперь она имеет следующий вид:

Для данной схемы необходимо указать одно важное замечание. Если вы подключаете разъем без колодки, а напрямик, в качестве источника электричества рекомендуется использовать заряд от прикуривателя. Особенность такой распиновки заключается в том, что контакт H не всегда разведен в автомобиле. Использование G также не рекомендуется, поскольку подается высокочастотный ток. Это может негативно сказаться на адаптере, вплоть до того, что вообще сжечь его. Вместе с тем случаи сжигания разъема от бензонасоса являются достаточно редкими. Поэтому при желании вы вполне можете воспользоваться и таким вариантом.

Как видим, распиновка на автомобилях ВАЗ различного возраста порой сильно отличается. Поэтому мы советуем вам заглянуть в техпаспорт вашего авто и уточнить, какого оно года выпуска. На более старых автомобилях вы не найдете новой схемы распиновки, поскольку ее еще не существовало, а на новых транспортных средствах старый вариант уже не использовался.

Как понять, что машина неисправна?

На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.

После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера. Связь с контроллером осуществляется с помощью колодки диагностики.

Контрольный сигнал CHECK ENGINE на панели приборов ВАЗ 2110

Заводской контролер

На большинстве автомашин ВАЗ 2110 установлен контроллер «Январь-4». Обратная связь в нем не предусмотрена. Сигналом обнаружения неисправности считается включение «CHECK ENGINE». Выявлений неисправностей в таком контролере не так уж много – коды ошибок вычисляются, начиная с цифры 12, и заканчивая 61.

Вычисление кодов

Чаще всего «расшифровывают» коды диагностической программы специальным прибором. Однако на ВАЗах это не так уж трудно сделать своими руками.

ЭБУ Январь 4 для ВАЗ 2110

Само диагностика происходит так:

Установка нового адаптера

Для ВАЗ 2110 подходят современные адаптеры elm 327 с программой (проколом) OBD-II. Их установка возможна и своими руками. Для начала нужно приобрести elm 327, кабель к нему. Расположение диагностического разъема вам уже известно. Обязательно изучите инструкцию, в которой указана распиновка колодки, и местоположение каждого разъема.

Схема подключения ELM327 к диагностической колодке 12 PIN

Колодка снимается довольно легко. В каждый разъем колодки вставляете свой кабель, обязательно сверяя, чтобы распиновка elm 327 соответствовала указаниям производителя. Проверьте, чтобы каждый разъем был правильно подключен, и каждый кабель соответствовал своему месту. После этого колодка устанавливается на свое место.

Подключение диагностического разъема к колодке

Материалы для скачивания

Дмитрий Алексин, 27 лет Я езжу на Лада 2112 Ласточка Краснослободск, Россия

Для диагностики ЭБУ нам нужны три вещи:— USB адаптер ELM327, у меня версия 1,5а;— OTG переходник для телефона;— Android телефон с функцией поддержки USB OTG-хоста (в моем случае Sony Experia Z1 Compact) с установленной программой OpenDiag Mobile.

К диагностическому разъему OBD-II подключаем адаптер, адаптер включаем в OTG переходник, OTG переходник подключаем к телефону. При подключении у меня на телефоне вылезло окошко, типа подключен CH34xSerialDriver, и запрос на открытие программы OpenDiag при подключении этого устройства. Оп-па, телефон распознал адаптер, и шансы на успех резко возросли.

Открываем программу OpenDiag, в правом верхнем углу нажимаем на три вертикальные точки.

Нажимаем “Тип соединения” и выбираем “USB ELM”.

Снова на три точки, нажимаем “Выбор блока” и выбираем тот, который установлен на авто. Можно конечно и через “Автоопределение блока” подключаться, но подключение проходит значительно дольше. На моем автомобиле установлен ЭБУ Bosch M1.5.4N с прошивкой под Euro 2, поэтому его и выбрал.

Включаем зажигание, и нажимаем на значок с иконкой USB слева от трех вертикальных точек в правом верхнем углу. Ждем соединения. Соединение прошло, и теперь мы можем смотреть параметры.

Также мы можем узнать название прошивки и номер ЭБУ.

Ну и самое главное, это чтение и сброс ошибок. К счастью, у меня ошибок нет.

Если нажать на желтый значок с ключом в верхнем левом углу, мы может управлять основными устройствами.

Лично я проверил вентилятор, поотключал по одной форсунке для проверки их работы, бензонасосом поуправлял, все без проблем.

Также программа работает и при запущенном двигателе, можно смотреть многие параметры.

Единственное, что я не нашел, так это сброс инициализации ЭБУ, очень полезная функция. Но и данного функционала хватает с лихвой. Таким образом отпала необходимость в покупке бортового компьютера с функцией чтения и сброса ошибок. А адаптер с OTG переходником теперь всегда буду возить с собой в бардачке.

Ранее Термообмотка выхлопной системы Далее Прикупил сигнализацию

Подключение сканера GM12 и OBD2 в автомобили ВАЗ, Лада

Подключение сканера диагностики через GM12 и OBD2 разъемы к автомобилям ВАЗ, Лада

Начнем сразу с того, на чем оступается большинство начинающих диагностов автомобилей ВАЗ или Лада. Для своих инжекторных автомомбилей АвтоВАЗ ставил разъемы для подключения ЭБУ типа GM12. Сканер ELM327 рассчитан на работу с OBD2, поэтому связаться с «мозгами» автомобиля посредством использования данного сканера для диагностики автомомбилей ВАЗ и Лада до модели 2114 будет немного проблематично, но, в общем-то, при определенных «танцах с бубном» вполне возможно (хотя авто с прошивкой Bosch 7.9.7 c 2011 года будет видеть без проблем). Но первым делом мы рассмотрим подключение диагностического сканера через разъем GM12, который подключается к автомобилю с разъемом GM12 (OBD1) по USB.

Подключение сканера в разъем GM12 ВАЗ, Лада 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113

Для диагностикики (а так же ЧИП-тюнинга, прошивки) инжекторных двигателей автомобилей ВАЗ с разъемом GM12 (OBD1) по линии K-line используют сканер от «Мастер Кит» ВМ9213 и его модернизированной версии BM9213M.

Руководство пользователя и распиновка Мастер Кит ВМ9213

Эксплуатация Мастер Кит ВМ9213

Адаптер ВМ9213 работает на ПК так же с программой KWP. Но подключается при работе с ней к ЭБУ только с заведенным двигателем. Это особенность даноой программы.

Схема устройства ВМ9213. Как видим, он может работать как с OBD1 (GM12) так и с OBD2, что делает его универсальным, подходящим для работы по K-line со всеми моделями машин ВАЗ, Лада имеющими инжекторный двигатель. С его помощью можно осуществлять как диагностику отечественных автомобилей, так и прошивку их ЭБУ. Он так же способен диагностировать и иномарки, которые поддерживают подключение по K-line или L-line, но это уже отдельная тема для другой статьи.

Как уже было сказано выше, этот сканер способен диагностировать и современные автомобили оснащенные разъемом OBD2 и поддерживающие отладку по CAN — шине. Это модели Лада начиная с 2114, вплоть до Lada Vesta и X-ray.

Подклчение по K-line к автомобилям марки ВАЗ, Лада с OBD2

Распиновка при подключении по OBD2 K-line адаптера ВМ9213

Автомобили с OBD2 разъемом чаще всего диагностируют с помощью сканера ELM327. Его так же возможно использовать с OBD1 (нашей GM12), но не без трудозатрат.

Распиновка ELM327 при подключении к OBD1 (GM12)

Вот видео о подключении диагностического сканера ELM327 к Lada 2112 с GM12

Подключение сканера в разъем OBD2 Лада 2114, 2115, Гранта, Приора, Веста, Калина, Ларгус, Нива

Почему ELM327 используют чаще? Да просто потому что он больше распространен, поддерживает намного большее число автомобилей и сам по себе зарубежного производства (крупной канадской фирмы ELM Electronics), в отличие от BM9213 и других адаптеров от фирмы М астер Кит. ELM327 так же «дружит» с огромным количеством приложений, как для ПК, так и для смартфонов на базе Android или IOS. А может даже и Windows Phone. Еще ELM327 может «коннектиться» с устройствами по протоколам Bluetooth или Wi-Fi, чего первоначальные версии BM сканеров не могли.

Когда требуется диагностика?

Первым признаком того, что следует произвести диагностику системы автомобиля будет мигание лампы CHECK ENGINE расположенной на панели приборов. Обратите внимание, что наличием ошибок в системе будет тот факт, что по истечении 10-ти секунд после запуска двигателя сигнальная лампа не погаснет и данные об ошибке сохранятся в памяти ЭБУ.

Ошибка указана стрелкой.

Где находится разъём?

Для того, чтобы считать все возникшие коды неисправностей при помощи диагностического оборудования, Вам придётся добраться к диагностическому разъёму, который расположен прямо под консолью панели приборов с левой стороны.

Расположение диагностической колодки указано стрелкой.

Он будет вами обнаружен сразу, как только вы посмотрите в примерный участок его местоположения, так как его характерная форма весьма специфична.

Где находится диагностический разъём

На различных автомобилях семейства ВАЗ гнездо находится в различных частях машины. Рассмотрим несколько моделей в качестве примера:

Подключение адаптера ELM 327 к диагностическому разъему ВАЗ 2110 своими руками (с фото)

Для связи с котроллером предназначен разъем, который представляет собой трапециевидную колодку с 9 колодками. Для подключения сканирующего устройства, нужно знать, где находится диагностический разъем. В автомобиле ВАЗ 2112 он находится под консолью панели приборов слева от рулевой колонки.

На ВАЗ 2111 разъем также находится в районе рулевой колонки справа. Чаще всего имеет вертикальное расположение.

Диагностический разъем ВАЗ может быть 10, 12 или 16-пиновым. Это зависит от года выпуска автомобиля. Для подключения может понадобится переходник.

Как проводится диагностика авто

Принцип работы диагностического разъема

Информация собирается, обрабатывается, сохраняется. Опросить электронный блок управления, просмотреть сообщения об ошибках, найти, устранить неисправности поможет внешнее тестовое оборудование, подключаемое к диагностическому разъему, находящемуся внутри салона. Европейский стандарт, стартовавший в 2000 году, определяет располагать тестовое подключение непосредственно возле водительского сидения на расстоянии протянутой руки (до 1 метра). Точное место не указывается. Доступ должен быть свободным, исключать выполнение дополнительных манипуляций гаечными ключами.

Создатели европейских легковушек размещают диагностические колодки под:

Важно. На ваз 2110 диагностический разъем закреплен в нише под рулем со стороны водителя.

Информация, выдаваемая электронным блоком автомашины, использует специальный алгоритм обмена данными. Протокол OBD2 (бортовой диагностики второй версии), разработанный США, признан обязательным стандартом проверки авто с двигателями внутреннего сгорания. Оговаривается система команд, электрические сигналы, порядок обмена. Форма разъема однозначно не установлена. Исторически сложилось применять, начиная с 2000 года, двухрядный 16-ти контактный разъем трапециевидной формы. Одновременно ваз 2110 продолжает эксплуатировать 12-ти контактный стык GM-12 старого образца. Грузовые, коммерческие автомашины заводы-изготовители оснащают разъемами других типов.

Где находится диагностический разъем на ваз 2110

Контроль состояния автомобиля на слух, запах, ощупь, визуально позволяет акцентировать внимание водителя на возникающих проблемах. Авто Ваз 2110 оборудовано электронными устройствами контроля работы двигателя, узлов, механизмов. Разобраться в ситуации позволит внешнее диагностическое устройство.

Статья ответит на вопросы:

Производители транспортных средств, выпуская новые модели, стремятся придерживаться международных стандартов. Изготовить автомобиль – половина дела. Обеспечить сервисную эксплуатацию автомобиля, унифицировать обслуживание – задача более важная. Разработчики ваз 2110, пытаясь не отставать, оснастили машину девятью датчиками, восемью исполнительными устройствами (количество датчиков, устройств зависит от варианта комплектации, исполнения машины), электронными спидометром, тахометром, контролерами, противоугонной системой.

Расположение разъема OBD. Как найти OBDII разъем

Если Вы приобрели себе диагностический адаптер и не знаете, где в Вашем автомобиле располагается диагностический разъем OBD 2, то данная статья придется Вам кстати. Статья подскажет, где находится диагностический разъем на автомобилях различных марок: ВАЗ, ГАЗ УАЗ, Chevrolet, Reno и прочих. Диагностический 14 пиновый разъем на автомобиле ВОЛГА располагается под капотом, на стенке моторного отсека, на стороне пассажира

На более новых моделях данный разъем уже стандарта OBD 2 располагается под рулем (аналогичное расположение в автомобилях газель свежих годов) На автомобиле ВАЗ 2110 — 2112 диагностический разъем располагается справа от водителя, рядом с рулевой колонкой снизу.

На автомобиле ВАЗ 2109 с высокой панелью приборов диагностический разъем следует искать на полке под «бардачком», рядом с ЭБУ автомобиля. На автомобилях модельного ряда ВАЗ 2108—2115 с «европанелью» диагностический разъем находится перед КПП, прямо под прикуривателем. Диагностический разъем закрыт декоративной крышкой. На автомобиле «Калина» диагностический разъем так же расположен за декоративной крышкой возле ручки КПП На автомобилях ВАЗ Приора диагностический разъем OBD располагается на задней стенке, за «бардачком» На автомобилях УАЗ диагностический разъем распологается либо под капотом возле стенки слева у водителя (козел), за водительским сиденьем (буханка), под рулевой колонкой на новых автомобилях типа УАЗ Патриот. На автомобилях Reno диагностические разъемы располагаются либо за «бардачком» если его открыть то в самом конце дальней стенки за декоративной крышкой мы увидим диагностический разъем, либо под рулевой колонкой снизу. На автомобилях марки Chevrolet диагностический разъем так же, как правило располагается под рулевой колонкой снизу, либо справа от водителя на центральной консоли сбоку, возле правой ноги водителя (Chevrolet Lanos).

Установка драйвера на шнур Так как у меня Windows7 возникли некоторые проблемы с установкой драйвера на адаптер, компьютер ругался на не подписанный драйвер для устройства и не хотел устанавливаться.

Решение проблемы Перед загрузкой windows жмем на клавиатуре F8 Появится вот такое окошко

Находим раздел отключение обязательной проверки подписи драйверов и жмем интер. Далее когда ПК уже загрузился заходим: пуск — компьютер — свойства — диспетчер устройств. Вкладка другие ус-ва находим USB с восклицательным знаком. Жмем правую кнопку мыши “обновить драйвер ” далее” выполнить поиск на этом компьютере” и указываем место где у вас лежат драйвера.

Во вкладке — порты (COM и LPT) у нас появилось оборудование под названием USB-SERIAL CH340 это и есть наш адаптер.

Сразу же не выходя из диспетчера устройств меняем Com-порт,

как правило в программах можно выбрать значение от 1 до 5 ти, у нас по стандарту установился com12.В диспетчере устройст на USB-SERIAL CH340

жмем правую кнопку мыши-свойства-параметры порта-дополнительно-номер COM порта ставим от 1го до5ти, я поставил com порт1.

С установкой драйверов закончили.

Диагностический разъем OBD II

Диагностический разъем GM 12

Если у вас разъём OBD II

(16 контактов) как правило их начали ставить с 2003 года(но бывают и исключения) то можно устанавливать программу и идти диагностировать авто, про программы немного позже.

У меня авто 2002 года мне достался разъём GM12

он жеOBD I ( 12 контактов ) пришлось немного поколхозить, нам понадобиться 3ри проводка и 3ри контакта “МаМа”, обрезаем напополам контакты мама, что позволяет без проблемно подключить к нужной распиновке адаптера.P/s продаются еще переходники с OBD2 на GM12 стоят почти как сам адаптер, но зачем переплачивать если есть 3ри проводка ? :))

4 контакт — земля в колодке буква “A”, 16 контакт — + в колодке буква “G”(Можно также подключить к “Н” адаптер будет включаться от зажигания), 7 контакт — К-линия — в колодке буква “M”

для наглядности сделал фото что куда втыкать

• Распиновка и где находится диагностический разъем ВАЗ-2112
• Подскажите, где расположен диагностический разъем на 2112

Недавно загоралась ненадолго Check Engine, читал мнение, что считать код ошибки можно соединив две ноги в этом разъеме, вот только никак не найду где этот разъем в моей машине расположенПомогите, кто знает. 😉

Справа от рулевой колонкиДоброго времени суток. Диагностический разъём у Вас расположен справа от рулевой колонки под приборной панелью. Там он закреплён на кронштейне и направлен вниз. Если лечь спиной на водительское кресло, то его хорошо видно — рядом перед глазами он.Сергей

Re: Подскажите, где расположен диагностический разъем на 2112Насчет «. считать код ошибки можно соединив две ноги в этом разъеме. » имею ОГРОМНОЕ сомнение. Слышал, что такая возможность была на очень «старых» ЭБУ. Современные ЭБУ (моложе двух лет) такой возможности не имеют и при замыкании контактов в диагностическом разъеме Check Engine гореть и моргать кодами не будет. Нужен ШТАТ, или посещение диагностики (400-500 р за сеанс).C уважением, Владимир. ВАЗ-21093i, двигатель — 2111, ЭБУД — Bosch М1.5.4

ПрисоединяюсьЛучше проводами в разъём не тыкать. А купить тестер недорогой, вроде «ИнжВАЗа». Режим высвечивания кодов неисправностей с помощью лампы Check Engine поддерживали ЭБУ Январь-4.Х и GM, кои сейчас не выпускаются.Сергей

Re: ПрисоединяюсьОк, а скока примерно стоит такой тестер. И как он точно называется. Есть ли в и-нете описание ?

Re: Re: Присоединяюсьhttp://www.autocomp.ru/ — на любой вкус и стоимость. Моя рекомендация, а испробовал многое, включая БК-12 с фанкциями микротестора, но стоимостью в 3500р — далее ШТАТа в «кнопочном» исполнении не идти. Дисплейные исполнения «вместо часов» грешат слабой различимостью параметров, которые иногда хочется проанализировать «на ходу», а дисплей «у правой коленки» — не лучшее место для считывания не очень-то различимой информации в движении.Ну а относительно «перемыкания контактов» — это было для ЯНВАРЬ 4, который уже давно снят с производства.Удачи!Владимир2112, 16кл

Ещё.Доброго времени суток!Уважаемый Цыпа дал Вам ссылку на бортовые компьютеры — тоже вещь хорошая. Но я имел в виду именно «Микротестер». Его устанавливать как компьютер не надо. Просто воткнули в диагностический разъём когда надо и что надо сделали. Покупал я его летом в КЭМПЕ на Нагатинской набережной (Москва) за 1800 руб. В И-нете они здесь http://injvaz.narod.ruСергей

Автомобиль: ВАЗ-2112.
Спрашивает: Николаев Степан.
Суть вопроса: Где находится ЭБУ на ВАЗ-2112?

Добрый день! У меня возник такой вопрос! Где находится электронный блок управления на ВАЗ-2112? Слышал, что он находится в не удобном месте, и что его переустанавливают! И подскажите как его поменять?

Что такое ЭБУ (мозги)

ЭБУ – или электронный блок управления на ВАЗ-2112 – это основной элемент, который отвечает за передачи топлива в систему камеры сгорания двигателя, а также управления его работы в целом.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса “политеха” на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Ниже мы расскажем вам как найти эту деталь в автомобиле и произвести его замену.

Где находится ЭБУ на ВАЗ-2112?

Найти электронный блок управления на ВАЗ-2112 не составит никакого труда, ведь он расположен непосредственно за панелью приборов, а конкретнее в нижней части у левой ноги переднего пассажира.

Скрывается он сразу за пластиковой накладкой, которую очень легко демонтировать используя лишь крестообразную отвёртку.

После демонтажа, убираем её в сторону.

Когда защита снята и перед вами открывается куча проводов и блок с реле и предохранителями, контроллер ЭБУ находится прямо над нами в горизонтальном и плотно зафиксированном состоянии на специальной монтажной планке.

Инструмент для работ

Для того, чтобы выполнение работ по демонтажу ЭБУ не заняло много времени, заранее подготовьте весь необходимый инструмент:

Пошаговый порядок снятия ЭБУ

На что менять?

Обратите внимание, что если ваш старый контроллер выйдет из строя, менять его следует на точно такой же который был установлен ранее – т.е прямо с завода. Цена подобных устройств в зависимости от вида и года выпуска вашего автомобиля может быть в широком диапазоне и составлять от 4500 до 10000 рублей.
