Что такое ошибка эбу

Как говорилось выше, современные блоки управления определяют самые разные ошибки: от отсутствия напряжения в сети до выхода из строя того или иного механизма.

При этом сигнал о неисправности подаётся водителю в зашифрованном виде. Все данные об ошибке сразу же поступают в память ЭБУ и хранятся там вплоть до удаления через сканер в СТО

Важно, что действующие ошибки невозможно удалить до тех пор, пока не будет устранена причина их появления

Ошибки на панели приборов ВАЗ 2107, отображающиеся в форме значков, вполне понятны водителю

Основные возможности

Давайте познакомимся с возможностями, которые предоставляет микросхема ELM327:

  • Считывает коды ошибок, неисправностей автомобиля;
  • Отображает коды и их описание;
  • Экспортирует данные на распечатку, если необходимо;
  • Удаляет коды ошибок;
  • Выводит данные в метрической системе измерения и системе, используемой в США;
  • Записывает, сохраняет данные, строит графики;
  • Имеет счетчик разгона с 0 до 100 км/час, что позволяет проводить диагностику на ходу.

Проверка многих параметров работы автомобиля должна осуществляться на ходу. Не все адаптеры для этого приспособлены, потому важно выбирать соответствующее вашим требованиям оборудование.

Компьютерная диагностика авто: основные шаги

Диагностический разъем lada kalina и priora, диагностика автомобиля через ноутбук

Чтобы выполнить диагностику, сперва запускаем свой планшет или ноутбук, а затем подключаем адаптер или удлиненный кабель, соединяющий тестер с разъемом. Он необходим в том случае, если операция осуществляется с использованием стационарного компьютера к соответствующему выходу. После этого остается сделать несколько простых шагов:

  • поворачиваем ключ в замке зажигания, чтобы включить питание. Это необходимо, так как в противном случае софт не сможет получить сигнал от контроллера и вывести на дисплей компьютера коды ошибок;
  • запускаем программное обеспечение на планшете или на ноутбуке. Если вы не допустили ошибок при подключении и используете только исправное оборудование, на дисплее появится схема всей электронной части автомобиля;
  • выбираем в меню нужную нам разновидность диагностики (проверка двигателя, подвески, электрооборудования, коробки передач и прочее) и запускаем процесс.

В ходе диагностики программное обеспечение будет выводить на дисплей лишь коды ошибок, выявленные бортовым компьютером. Для определения тех или иных неисправностей потребуется их расшифровка. Сделать ее несложно, так как на любом специализированном сайте можно легко найти значение всех кодов.

Как правильно выбрать требуемый вид диагностических работ? Мы предлагаем ориентироваться на симптомы неисправности авто. К примеру, если внезапно увеличился расход топлива, следует проверять двигатель, а при появлении постороннего шума в процессе движения оценивать исправность ходовой части машины.

Диагностические разъемы ВАЗ

Приводится несколько типов разъёмов для диагностики автомобилей ВАЗ, в том числе ЕВРО 3 (4). Для подключения автомобиля к компьютеру или ноутбуку необходимо приобрести или изготовить интерфейс связи между СОМ — портом и диагностическим разъемом K-LINE. Выглядит он примерно так как на рисунке ниже.

Диагностический разъем ВАЗ для моделей после 2002 г. имеющих OBD-II разъем

B L-линия диагностики

D СО-потенциометр (не всегда разведена)

H Питание 12В (не всегда разведена)

G Управление бензонасосом (не всегда разведена

M K-линия диагностики двигателя

Диагностический разъем автомобилей ВАЗ

H — 12V. Постоянное c АКБ через предохранительA — GND B — L-LineM — K-Line G — Управление топливным насосом.

Диагностический разъем ЕВРО 3

2 — J1850 Bus 4 — Chassis Ground 5 — Signal Ground 6 — CAN High (J-2284) 7 — ISO 9141-2 K Line 14 — CAN Low (J-2284) 15 — ISO 9141-2 L Line 16 — Battery Power

Местонахождение диагностических колодок

ВОЛГА — под капотом, на стенке моторного отсека, на стороне пассажира ВАЗ 2110 — справа от водителя, рядом с рулевой колонкой ВАЗ 2109 Низкая панель — на полке под «бардачком», рядом с ЭБУ ВАЗ 2109 Высокая панель — за центральной консолью. ВАЗ 2108-2115 «европанель» — на «торпедо», закрыто лючком.

  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
  • ВАЗ 2110 Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
  • ВАЗ 2114
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
  • Лада Приора
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия
    • Видеопубликации
    • Фотопоток тюнинга ВАЗ
    • Руководства по эксплуатации и ремонту

    Elm 327

    Как подключить obd2 к gm12 на ваз 2112 16 клапанов
    Лидерство популярности занимает адаптер ELM 327 с версией прошивки 1.5 проводного (USB), беспроводного (WiFi, Bluetooth) исполнения. Проводная связь работает устойчивее, исправный сканер считывает информацию с первого раза. Желательно выбирать устройство, построенное на оригинальной микросхеме (основной ЧИП указывается в описании). Поддерживает 5 протоколов тестирования легковых машин, оборудованных инжектором, выпускавшихся после 1996.
    Краткие возможности устройства:

    • читает, очищает ошибки, выключает индикатор «Check Engine»,
    • отображает параметры двигателя, топливной системы, положение заслонок в реальном времени,
    • сохраняет данные в файлах разных форматов, выдает на распечатку,
    • комплектуется дисковым носителем, содержащим бесплатные диагностические программы.

    Дополнением является переходник, позволяющий подключить сканер OBD2 на стык GM12. Существует несколько вариантов решения данного вопроса.

    Elm327

    Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 выполняют самостоятельно полноценную диагностику.

    ELM327 представляет собой одну из последних разработок OBD. Данный сканер применяется проверки авто с помощью компьютера. Ключевое преимущество заключается в том, что устройство поддерживает все известные протоколы OBD и взаимодействует со много программами диагностики. Для связи устройства с компьютером используется кабель USB.

    Программное обеспечение для ELM327 преимущественно бесплатное, хотя определенный софт доступен только за оплату.

    Работа адаптера возможна на компьютерах с различной ОС. А именно:

    • DOS;
    • Windows;
    • MacOS;
    • Linux;
    • PalmOS;

    Полноценно раскрыть возможности сканера можно только за счет правильно подобранного программного обеспечения. Для самостоятельной диагностики бесплатно доступен софт для сканирования КПП и двигателя. Коммерческие версии программ позволяют дополнительно проверять другие узлы автомобиля.

    Obd2 сканер ваз на алиэкспресс — купить онлайн по выгодной цене

    Перед покупкой сравните цены на obd2 сканер ваз, прочитайте реальные отзывы покупателей, ознакомьтесь с техническими характеристиками.

    Закажите obd2 сканер ваз онлайн с доставкой по России: товары с пометкой Plus доступны с ускоренной доставкой и улучшенными условиями возврата.

    На Алиэкспресс obd2 сканер ваз всегда в наличии в большом ассортименте: на площадке представлены как надежные мировые бренды, так и перспективные молодые.

    Выбор диагностического оборудования

    Спрос порождает предложения. Интернет – магазины пестрят рекламой диагностических устройств, проверяющих всевозможные марки автомобилей разных лет выпуска. Рассматриваются адаптеры, удовлетворяющие широкий круг неподготовленных пользователей. Выбор делает покупатель.

    Одни автолюбители желают выполнять периодический контроль, поддерживать рабочее состояние транспортного средства, используют ноутбук, планшет. Другим нравится быть пилотом авиалайнера, постоянно наблюдая изменение десятков параметров на смартфоне, подключив тестовый прибор стационарно. Выпускаемые диагностические приборы удовлетворят различные пожелания.

    Автовладельцам ваз следует обратить внимание на устройства, предназначенные тестировать автотранспорт VAG Group (48 автомобилестроительных предприятий, выпускающих брендовые авто в 21 стране мира). Стремясь выйти на мировой рынок, разработчики ваз ориентировались на электронные блоки с логикой построения шин концерна VAG.

    Код ошибки:  Прадо 2.7 - 150 . Мигает ошибка 4lo, check, анбуксировочная система. Обороты - Toyota Land Cruiser - Форум Тойота Лэнд Крузер

    Где искать разъем

    Важно знать, что на различных автомобилях необходимое гнездо находится в различных частях машины. Более того, на одних моделях АвтоВАЗ оно может находиться в совершенно другом месте, по сравнению с другой машиной

    Рассмотрим несколько машин ВАЗ в качестве примера:

    • на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
    • на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
    • на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
    • на автомобилях Лада Калина разъем впору обнаружить возле рычага переключения передач. Как и в случае с машинами с европанелью, он скрывается под специальной крышечкой;
    • на Приоре его нужно искать сразу за бардачком, на стенке.

    Таким образом, на ВАЗ-2112 диагностический разъем расположен с правой стороны от водительского сиденья. Он размещен сразу под рулевой колонкой и, в принципе, найти его не так и сложно. Осмотрите нижнюю часть панели.

    Где находится диагностический разъём ваз-2112: фото и видео

    На любом автомобиле ВАЗ-2112 предусмотрена система самостоятельной диагностики неисправностей, которая может без посещения станции технического обслуживания сообщить владельцу о наличии какой бы то ни было неисправности.

    Подобная система работает по средством подключения к ней специального диагностического оборудования и дальнейшим считыванием, и расшифровкой ошибок.

    Где находится разъём?

    Для того, чтобы считать все возникшие коды неисправностей при помощи диагностического оборудования, Вам придётся добраться к диагностическому разъёму, который расположен прямо под консолью панели приборов с левой стороны.

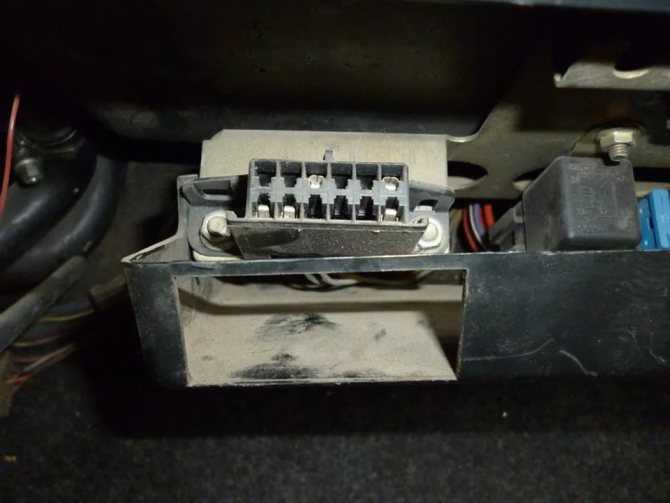

    Расположение диагностической колодки указано стрелкой.

    Он будет вами обнаружен сразу, как только вы посмотрите в примерный участок его местоположения, так как его характерная форма весьма специфична.

    Чаще всего «расшифровывают» коды диагностической программы специальным прибором. Однако на ВАЗах это не так уж трудно сделать своими руками.

    ЭБУ Январь 4 для ВАЗ 2110

    Само диагностика происходит так:

    • Соединяете контакт «В», который имеет колодка диагностики и «массу»;
    • Ключ в зажигании поворачиваете на третье положение, машину не заводите;
    • Сначала упомянутая лампа «CHECK ENGINE» трижды подряд, вспышками высвечивает код 12. Он, собственно, ни о какой неисправности не сигнализирует, а просто показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает один раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее двух секунд, мигает два раза подряд (двойка). Вот и получилась цифра два. И так повторяется три раза, чтобы водитель разобрал эти знаки;
    • Теперь нужно быть внимательным, чтобы не пропустить неисправностей. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если таковые есть. Точно так же – вспышками и паузами.

    Доработка обд разъема ваз 2110: самостоятельное подключение адаптера elm 327

    На приборной панели автомобиля ВАЗ 21110 находится специальная лампочка «CheckEngine» . При включенном зажигании лампочка загорается и в момент, пока не запущен ДВС автомобиля, специальной программой происходит считывания данных со всех агрегатов и систем автомобиля, передавая на бортовой компьютер данные о выявлении поломок.

    Если же после запуска ДВС автомобиля «чек» не тухнет еще секунд 10, значит, неисправности в системе уже выявлены и внесены соответствующие коды ошибок в память бортового компьютера.

    Коды расшифровываются либо специальным диагностическим прибором, либо самостоятельно. На примере ЭБУ ВАЗ 2110 «Январь-4» рассмотрим алгоритм проведения диагностики самостоятельно:

    • соединить контакт «В» колодки диагностики и «массу»;
    • повернуть ключ в зажигании на третье положение, не заводя автомобиль;
    • лампочка «CheckEngine» подсвечивает код «12» (мигание лампочки один раз -1, после паузы в две секунды мигает два раза подряд -2 вспышками три раза подряд (программа начала диагностику);
    • программа выявит неисправность, высвечивая соответствующие коды ошибок (вспышка, пауза).

    Несколько советов по установке современного адаптера ELM 327 с программой (протоколом) OBD-II для ВАЗ 2110:

    • приобрести адаптер вместе с кабелем;
    • изучить инструкцию по установке (распиновка колодки и расположение каждого разъема);
    • в каждый разъем колодки необходимо вставлять свой кабель, сверяя распиновку, она должна соответствовать указаниям производителя.

    Еще добавим, программы для определения неисправностей адаптера ELM 327 загружаются из различных источников в сети Интернет.

    Заводской контролер

    На большинстве автомашин ВАЗ 2110 установлен контроллер «Январь-4». Обратная связь в нем не предусмотрена. Сигналом обнаружения неисправности считается включение «CHECK ENGINE». Выявлений неисправностей в таком контролере не так уж много – коды ошибок вычисляются, начиная с цифры 12, и заканчивая 61.

    Зачем нужна диагностика

    Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.

    Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:

    1. Изучить все системы вручную методом демонтажа и тестирования, потратить кучу времени и нервов. Вероятность отыскать причину поломки далеко не 100%!
    2. Провести компьютерную диагностику своими руками путем подключения специального адаптера, кабеля к компьютеру. Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы легко найдете причину, по которой машина начала себя ненормально вести.

    Инструкция по выполнению диагностики

    Для диагностики ВАЗ подключается компьютер или диагностическое оборудование с помощью диагностического разъема.

    Колодка для компьютерной диагностики

    Все транслируемые коды считывает сканер. Они хранятся в памяти контроллера до тех пор, пока не будет отключено его питание.С помощью специального программного обеспечения специалисты расшифровывают коды и определяют, какие неисправности и сбои есть в системе.

    Процедура диагностики состоит из нескольких этапов:

    1. Диагностирование подвески. Данную процедуру выполняют, если обнаружен неравномерный износ резины, стук или гул при движении на постоянной скорости, резких поворотов, по неровной дороге. А также при преждевременном срабатывании АВС, увеличенном свободном ходе руля.
    2. Проверка двигателя. Силовой двигатель следует диагностировать, если он работает с перебоями, долго греется, с трудом заводится, а также при повышенном расходе топлива, потере мощности, появлении посторонних шумов, понижении или повышении оборотов на холостом ходу. При диагностике выполняется проверка электроснабжения, системы зажигания, измеряется давление в цилиндрах (автор видео — Павел Мастер).

    Автоматическая КПП диагностируется в следующих случаях:

    • не включается какая-либо передача;
    • при переключении передач появляются шумы, рывки, пробуксовки;
    • повышенный расход топлива;
    • обнаружена утечка масла.

    Во время диагностики сканер считывает коды ошибок системы управления коробкой автоматом, оцениваются показания датчиков положения дроссельной заслонки и температуры охлаждающей системы, а также положения селектора АКПП.

    В первую очередь выполняется диагностика с помощью сканера. Расшифровываются показания сканера, делаются выводы о неполадках в системе. На втором этапе проводится аналоговое тестирование – проверяется проводка, контакты, АКБ. Далее проводится проверка в режиме онлайн.

    На экране выводятся показатели датчиков, впрыска топлива и т.д. Затем проводится анализ данных, которые получены во время проводки. На последнем этапе коды ошибок, хранящиеся в памяти котроллера, стираются. После этого необходима повторная инициализация.

    Как проводится диагностика авто

    1. Соединяете контакт «В», который имеет колодка диагностики и «массу»;
    2. Ключ в зажигании поворачиваете на третье положение, машину не заводите;
    3. Сначала лампа «CHECK ENGINE» 3-мя вспышками высвечивает код 12. Он показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает 1 раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее 2-х секунд, мигает 2 раза подряд (двойка). Вот и получилась цифра два. И так повторяется 3 раза, чтобы водитель разобрал эти знаки;
    4. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если они конечно есть. Точно так же – вспышками и паузами.
    Код ошибки:  Марочные диагностические адаптеры для автомобилей Renault Kangoo по лучшим ценам в Москве с доставкой

    Комплектация

    Приобретая такой адаптер, вы получаете:

    • Высокоточный адаптер, основанный на процессоре ELM327;
    • Кабель OBDII;
    • Кабель для соединения с компьютером;
    • Диск с бесплатным программным обеспечением.

    Для работы адаптера и получения информации вовсе не обязательно наличие мощного компьютера. Параметров простейших ноутбуков вполне достаточно, чтобы осуществить диагностику ВАЗ 2110.

    Самостоятельная КД позволяет серьезно сэкономить, получить объективную информацию о состоянии своего автомобиля, а также избавить себя от ненужных финансовых затрат, которые при обращении на СТО обязательно появятся.

    Загрузка …

    Мастерим проводки

    Можно ещё бросить отдельно провод, но это «колхозно».

    Проблема в том что коды немного отличаются от источника к источнику. Занимался в прошлом данной проблемой и понял что это лишь приближенный метод диагностики, но на первое время он сойдет.

    НЕ согласен. Коды универсальные и зависят только от протокола.

    Фишка в том, что может стоять и OBD1 — тогда нужен переходник. Но даже если и будет стоять OBD2 разъём — не факт, что сканер сможет подключиться к ЭБУ. Это как кому повезёт с ЭБУ.

    Что можно сделать, большие обороты на ваз 2112 датчик холостого хода менял тагже

    Смотреть что в ЭБУ. Я бы посоветовал электрика, так как у них есть ЗАВЕДОМО рабочие датчики холостого хода.

    Материалы для скачивания:

    • Распиновка на некоторые автомобили
    • Коды ошибок OBD 2
    • Коды ошибок ВАЗ
    • Коды ошибок для контролеров Микас 10.3/11

    Особенности разъёма для диагностики

    Стандартный 12-ти пиновый разъём для диагностики

    В зависимости от года выпуска автомобиля разъём может быть 10-ти пиновым и 12-ти пиновым. Чтобы подключиться к нему потребуется изготовление переходника.

    Ошибки, выдаваемые эбу

    Электронный бортовой компьютер — сложный и одновременно очень чувствительный прибор. Он считается своего рода «мозгом» в конструкции любого автомобиля, так как отвечает за все происходящие в системах процессы

    Поэтому очень важно периодически диагностировать «самочувствие» своего «бортовика», чтобы все выдаваемые им ошибки не оставлять без внимания

    Подключение адаптера elm 327 к диагностическому разъему ваз 2110 своими руками (с фото)

    На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.

    После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера. Связь с контроллером осуществляется с помощью колодки диагностики.

    Контрольный сигнал CHECK ENGINE на панели приборов ВАЗ 2110

    Подключение сканера gm12 и obd2 в автомобили ваз, лада

    Как подключить obd2 к gm12 на ваз 2112 16 клапанов
    В настоящей статье будут рассмотрены способы подключения диагностических сканеров в разъемы OBD2 и GM12 автомобилей марики ВАЗ, Лада, следующих моделей: 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, Гранта, Приора, Веста, X-ray, Калина, Ларгус, Нива Будет рассмотренна работа сканеров ELM327 OBDII и Master Kit ВМ9213 с автомобилями марки ВАЗ, Лада и программ для диагностики Torque, OpenDiag и их правильная настройка. Так же рассмотрим подключение данных сканеров на примере из видеороликов
    .

    Подключение сканера в разъем gm12 ваз, лада 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113

    Для диагностикики (а так же ЧИП-тюнинга, прошивки) инжекторных двигателей автомобилей ВАЗ с разъемом GM12 (OBD1) по линии K-line используют сканер от «Мастер Кит» ВМ9213 и его модернизированной версии BM9213M.

    Руководство пользователя и распиновка Мастер Кит ВМ9213

    Эксплуатация Мастер Кит ВМ9213

    Адаптер ВМ9213 работает на ПК так же с программой KWP. Но подключается при работе с ней к ЭБУ только с заведенным двигателем. Это особенность даноой программы.

    Схема устройства ВМ9213. Как видим, он может работать как с OBD1 (GM12) так и с OBD2, что делает его универсальным, подходящим для работы по K-line со всеми моделями машин ВАЗ, Лада имеющими инжекторный двигатель. С его помощью можно осуществлять как диагностику отечественных автомобилей, так и прошивку их ЭБУ.

    Как уже было сказано выше, этот сканер способен диагностировать и современные автомобили оснащенные разъемом OBD2 и поддерживающие отладку по CAN — шине. Это модели Лада начиная с 2114, вплоть до Lada Vesta и X-ray.

    Подклчение по K-line к автомобилям марки ВАЗ, Лада с OBD2

    Распиновка при подключении по OBD2 K-line адаптера ВМ9213

    Автомобили с OBD2 разъемом чаще всего диагностируют с помощью сканера ELM327. Его так же возможно использовать с OBD1 (нашей GM12), но не без трудозатрат.

    Распиновка ELM327 при подключении к OBD1 (GM12)

    Вот видео о подключении диагностического сканера ELM327 к Lada 2112 с GM12

    Подключение сканера в разъем obd2 лада 2114, 2115, гранта, приора, веста, калина, ларгус, нива

    Почему ELM327 используют чаще? Да просто потому что он больше распространен, поддерживает намного большее число автомобилей и сам по себе зарубежного производства (крупной канадской фирмы ELM Electronics), в отличие от BM9213 и других адаптеров от фирмы М астер Кит.

    ELM327 так же «дружит» с огромным количеством приложений, как для ПК, так и для смартфонов на базе Android или IOS. А может даже и Windows Phone. Еще ELM327 может «коннектиться» с устройствами по протоколам Bluetooth или Wi-Fi, чего первоначальные версии BM сканеров не могли.

    Принцип работы диагностического разъема

    Информация собирается, обрабатывается, сохраняется. Опросить электронный блок управления, просмотреть сообщения об ошибках, найти, устранить неисправности поможет внешнее тестовое оборудование, подключаемое к диагностическому разъему, находящемуся внутри салона.

    Европейский стандарт, стартовавший в 2000 году, определяет располагать тестовое подключение непосредственно возле водительского сидения на расстоянии протянутой руки (до 1 метра). Точное место не указывается. Доступ должен быть свободным, исключать выполнение дополнительных манипуляций гаечными ключами.

    Создатели европейских легковушек размещают диагностические колодки под:

    • приборной панелью,
    • рычагом ручного тормоза,
    • рулевой колонкой,
    • пепельницей.

    Важно. На ваз 2110 диагностический разъем закреплен в нише под рулем со стороны водителя.

    Информация, выдаваемая электронным блоком автомашины, использует специальный алгоритм обмена данными. Протокол OBD2 (бортовой диагностики второй версии), разработанный США, признан обязательным стандартом проверки авто с двигателями внутреннего сгорания.

    Оговаривается система команд, электрические сигналы, порядок обмена. Форма разъема однозначно не установлена. Исторически сложилось применять, начиная с 2000 года, двухрядный 16-ти контактный разъем трапециевидной формы. Одновременно ваз 2110 продолжает эксплуатировать 12-ти контактный стык GM-12 старого образца. Грузовые, коммерческие автомашины заводы-изготовители оснащают разъемами других типов.

    Распиновка

    Знание распиновки может потребоваться в случае, если автолюбитель желает изготовить переходник для компьютерной диагностики своими руками либо же если вам нужно подключиться без него. Специалисты рекомендуют покупать уже готовые устройства без необходимости самостоятельного изготовления штекера.

    Однако если у вас нет такой возможности, а диагностику нужно провести срочно, рассмотрим два основных варианта распиновки, использующиеся на автомобилях ВАЗ различных годов выпуска. До 2002 года на продукции АвтоВАЗ использовался следующий вариант распиновки:

    1. 4-й и 5-й контакты – выходы GND.
    2. 16-й контакт – 12 В (линия питания).
    3. 7-й контакт – непосредственно диагностическая линия.

    С 2002 года схема распиновки существенно изменилась. Теперь она имеет следующий вид:

    1. Контакт H – 12 В (линия питания).
    2. Контакт G – 12 В для бензонасоса.
    3. Контакт A – GND-выход.
    4. Контакт M – линия диагностики.

    Для данной схемы необходимо указать одно важное замечание. Если вы подключаете разъем без колодки, а напрямик, в качестве источника электричества рекомендуется использовать заряд от прикуривателя

    Особенность такой распиновки заключается в том, что контакт H не всегда разведен в автомобиле. Использование G также не рекомендуется, поскольку подается высокочастотный ток. Это может негативно сказаться на адаптере, вплоть до того, что вообще сжечь его.

    Как видим, распиновка на автомобилях ВАЗ различного возраста порой сильно отличается. Поэтому мы советуем вам заглянуть в техпаспорт вашего авто и уточнить, какого оно года выпуска. На более старых автомобилях вы не найдете новой схемы распиновки, поскольку ее еще не существовало, а на новых транспортных средствах старый вариант уже не использовался.

    Код ошибки:  Рейтинг ТОП 7 лучших автосканеров: какой выбрать

    Расположение диагностического разъема на ваз-2110 и особенности его использования

    Компьютерная диагностика автомобиля ВАЗ-2110 может быть выполнена и самостоятельно, без обращения в специализированный автосервис и крупных финансовых затрат. Но для этого вам потребуется иметь хотя бы минимальные знания и навыки, а также соответствующее оборудование.

    В данной статье мы подробно расскажем о том, как считывать и расшифровывать коды ошибок, а также ответим на самые распространенные вопросы, относящиеся к разъему ODB. Вам останется лишь следовать нашим рекомендациям.

    Расположение разъема obd. как найти obdii разъем

    Если Вы приобрели себе диагностический адаптер и не знаете, где в Вашем автомобиле располагается диагностический разъем OBD 2, то данная статья придется Вам кстати. Статья подскажет, где находится диагностический разъем на автомобилях различных марок:

    На более новых моделях данный разъем уже стандарта OBD 2 располагается под рулем (аналогичное расположение в автомобилях газель свежих годов) На автомобиле ВАЗ 2110 — 2112 диагностический разъем располагается справа от водителя, рядом с рулевой колонкой снизу.

    На автомобиле ВАЗ 2109 с высокой панелью приборов диагностический разъем следует искать на полке под «бардачком», рядом с ЭБУ автомобиля. На автомобилях модельного ряда ВАЗ 2108—2115 с «европанелью» диагностический разъем находится перед КПП, прямо под прикуривателем.

    Диагностический разъем закрыт декоративной крышкой. На автомобиле «Калина» диагностический разъем так же расположен за декоративной крышкой возле ручки КПП На автомобилях ВАЗ Приора диагностический разъем OBD располагается на задней стенке, за «бардачком» На автомобилях УАЗ диагностический разъем распологается либо под капотом возле стенки слева у водителя (козел), за водительским сиденьем (буханка), под рулевой колонкой на новых автомобилях типа УАЗ Патриот.

    На автомобилях Reno диагностические разъемы располагаются либо за «бардачком» если его открыть то в самом конце дальней стенки за декоративной крышкой мы увидим диагностический разъем, либо под рулевой колонкой снизу. На автомобилях марки Chevrolet диагностический разъем так же, как правило располагается под рулевой колонкой снизу, либо справа от водителя на центральной консоли сбоку, возле правой ноги водителя (Chevrolet Lanos).

    Расшифровка кодов ошибок

    ЭБУ ВАЗ 2107 может выявить несколько сотен самых разнообразных ошибок. Водителю необязательно знать расшифровки каждой из них, достаточно иметь под рукой справочник или гаджет, подключённый к интернету.

    Стоит ли обращаться на сто?

    Качество проведения диагностики на СТО зачастую мало чем отличается от самостоятельной проверки. Наличие у вас адаптера и кабеля для подключения устройства позволяет без постороннего вмешательства разобраться с неполадками собственного авто.

    Обратившись на СТО, вам могут провести диагностику тем же самым оборудованием, только при этом запросят у вас приличную сумму денег. Если самому не контролировать ход проверки, мастера могут заявить об обнаружении других ошибок, которых в действительности не существует.

    Результатом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.

    Пример адаптера с кабелем

    Единственный вариант, когда стоит обращаться в автосервис — это отсутствие оборудование для диагностики и наличие хороших знакомых среди автомехаников.

    Таблица: перечень кодов ошибок ваз 2107 и их расшифровка

    Код ошибкиЗначение
    Р0036Неисправна цепь нагревателя датчика кислорода (банк 1, датчик 2).
    Р0363Цилиндр 4, обнаружены пропуски воспламенения, отключена топливоподача в неработающих цилиндрах.
    P0422Эффективность нейтрализатора ниже пороговой.
    P0500Неверный сигнал датчика скорости автомобиля.
    P0562Пониженное напряжение бортовой сети.
    P0563Повышенное напряжение бортовой сети.
    P1602Пропадание напряжения бортовой сети в контроллере.
    P1689Ошибочные значения кодов в памяти ошибок контроллера.
    P0140Цепь датчика кислорода после нейтрализатора неактивна.
    P0141Датчик кислорода после нейтрализатора, нагреватель неисправен.
    P0171Система топливоподачи слишком бедная.
    P0172Система топливоподачи слишком богатая.
    P0480Реле вентилятора, обрыв цепи управления.
    P0481Неисправность цепи вентилятора охлаждения 2.
    P0500Датчик скорости автомобиля неисправен.
    P0506Система холостого хода, низкие обороты двигателя.
    P0507Система холостого хода, высокие обороты двигателя.
    P0511Регулятор холостого хода, цепь управления неисправна.
    P0627Реле бензонасоса, обрыв цепи управления.
    P0628Реле бензонасоса, замыкание цепи управления на массу.
    P0629Реле бензонасоса, замыкание цепи управления на бортовую сеть.
    P0654Тахометр комбинации приборов, цепь управления неисправна.
    P0685Главное реле, обрыв цепи управления.
    P0686Главное реле, замыкание цепи управления на массу.
    Р1303Цилиндр 3, обнаружены пропуски воспламенения, критичные для нейтрализатора.
    P1602Контроллер системы управления двигателем, пропадание напряжения питания.
    P1606Цепь датчика неровной дороги, выход сигнала из допустимого диапазона.
    P0615Проверка обрыва цепи.

    Руководствуясь этой таблицей, можно точно определить причину сигнала об ошибке

    Важно, что бортовой компьютер крайне редко ошибается, поэтому можно смело полагаться на полученные коды

    Лада 2112 ласточка › бортжурнал › компьютерная диагностика ваз-2112 при помощи opendiag mobile

    Дмитрий Алексин, 27 лет Я езжу на Лада 2112 Ласточка Краснослободск, РоссияВсем привет! Давно уже был куплен USB адаптер ELM327, и очень часто он меня выручал. Единственный минус — приходилось брать из дома ноутбук, чтобы провести диагностику. Вроде ничего такого, но от времени у меня аккумулятор на ноуте умер, и теперь диагностику мог делать только если поблизости есть розетка, что тоже не очень удобно.

    Но сегодня ударила моча в голову пришла идея попробовать подключить этот адаптер к телефону через OTG переходник, вдруг это возможно. Смущало только одно — в адаптере стоит преобразователь интерфейса USB<->UART на микросхеме CH341, и я честно говоря немного сомневался в успехе. Но попытка не пытка, решил попробовать. И все получилось! Опишу немного процесс, вдруг кому пригодится.

    Для диагностики ЭБУ нам нужны три вещи:— USB адаптер ELM327, у меня версия 1,5а;— OTG переходник для телефона;— Android телефон с функцией поддержки USB OTG-хоста (в моем случае Sony Experia Z1 Compact) с установленной программой OpenDiag Mobile.

    К диагностическому разъему OBD-II подключаем адаптер, адаптер включаем в OTG переходник, OTG переходник подключаем к телефону. При подключении у меня на телефоне вылезло окошко, типа подключен CH34xSerialDriver, и запрос на открытие программы OpenDiag при подключении этого устройства. Оп-па, телефон распознал адаптер, и шансы на успех резко возросли.

    Открываем программу OpenDiag, в правом верхнем углу нажимаем на три вертикальные точки.

    Нажимаем «Тип соединения» и выбираем «USB ELM».

    Снова на три точки, нажимаем «Выбор блока» и выбираем тот, который установлен на авто. Можно конечно и через «Автоопределение блока» подключаться, но подключение проходит значительно дольше. На моем автомобиле установлен ЭБУ Bosch M1.5.4N с прошивкой под Euro 2, поэтому его и выбрал.

    Включаем зажигание, и нажимаем на значок с иконкой USB слева от трех вертикальных точек в правом верхнем углу. Ждем соединения. Соединение прошло, и теперь мы можем смотреть параметры.

    Также мы можем узнать название прошивки и номер ЭБУ.

    Ну и самое главное, это чтение и сброс ошибок. К счастью, у меня ошибок нет.

    Если нажать на желтый значок с ключом в верхнем левом углу, мы может управлять основными устройствами.

    Лично я проверил вентилятор, поотключал по одной форсунке для проверки их работы, бензонасосом поуправлял, все без проблем.

    Также программа работает и при запущенном двигателе, можно смотреть многие параметры.

    Единственное, что я не нашел, так это сброс инициализации ЭБУ, очень полезная функция. Но и данного функционала хватает с лихвой. Таким образом отпала необходимость в покупке бортового компьютера с функцией чтения и сброса ошибок. А адаптер с OTG переходником теперь всегда буду возить с собой в бардачке.
