Горит индикатор электронного управления дроссельной заслонкой? (Вот что это значит) » The-Drive – полезный сайт для автолюбителей

Горит индикатор электронного управления дроссельной заслонкой? (Вот что это значит) » The-Drive - полезный сайт для автолюбителей ОБД2
Содержание
  1. Что такое сигнальная лампа управления дроссельной заслонкой?
  2. Что заставит tcl засветиться?
  3. #1 – электрические проблемы системы etc
  4. #2 – движение дроссельной заслонки acv запрещено
  5. #3 – неисправность датчика
  6. P0120
  7. P0121
  8. P0122
  9. P0123
  10. P0124
  11. P0220
  12. P0221
  13. P0225
  14. P0227
  15. P0228
  16. P0229
  17. P0510
  18. P2101
  19. P2135
  20. Алгоритм чистки
  21. Для чего нужна заслонка с датчиком и как работает
  22. Как выглядит индикатор электронного управления дроссельной заслонкой?
  23. Как сбросить ошибку дроссельной заслонки
  24. Каким средством чистить дроссельную заслонку
  25. Можете ли вы водить автомобиль с подсветкой tcl?
  26. Ошибки при очистке дроссельной заслонки
  27. После чистки дроссельной заслонки загорелся «чек»
  28. После чистки дроссельной заслонки плавают обороты
  29. Признаки загрязнения дроссельной заслонки
  30. Признаки проблемы с электронным управлением дроссельной заслонкой
  31. Причины загрязнения и как с ними бороться
  32. Причины ошибки дроссельной заслонки
  33. Итоги

Что такое сигнальная лампа управления дроссельной заслонкой?

Контрольная лампа управления дроссельной заслонкой расположена на приборной панели вашего автомобиля. Этот индикатор загорается при обнаружении ухудшения работы электронного управления дроссельной заслонкой.

Как и индикатор проверки двигателя (CEL), этот индикатор указывает на наличие проблемы, которая может потребовать корректирующих действий. Дополнительную информацию см. В руководстве по эксплуатации вашего автомобиля.

Когда вы видите, что TCL постоянно светится или мигает, бортовая диагностическая система (OBD2) установила один или несколько кодов неисправности. Используя диагностический инструмент, вы или ваш специалист по обслуживанию можете отобразить эти коды и использовать их для поиска неисправностей в системе подачи топлива и воздуха в вашем автомобиле и связанных с ними системах.

Что заставит tcl засветиться?

При следующих неисправностях загорится индикатор управления дроссельной заслонкой:

#1 – электрические проблемы системы etc

Потеря или прерывистый сигнал от блока управления двигателем или педали газа или от него. я. Возможные причины:

  • Неисправная проводка или ослабленные/корродированные разъемы
  • Неисправный педальный модуль
  • Механический отказ связи модуля с педалью газа

#2 – движение дроссельной заслонки acv запрещено

Клапан не может плавно перейти из холостого положения в полностью открытое положение i. Возможные причины

  • Грязь или коррозия вокруг дроссельной заслонки и / или вала
  • Механическая неисправность дроссельной заслонки
  • Попадание воды в ACV, вызывающее внутреннюю коррозию или отказ сервопривода

#3 – неисправность датчика

Какой-либо тип неисправности или неисправности в датчике, таком как датчик положения дроссельной заслонки (расположенный на воздушном клапане), может привести к включению светового индикатора электронного управления дроссельной заслонкой.

P0120

Ошибка дроссельной заслонки р0120 имеет название — «Неисправность цепи датчика/выключателя «A» положения дроссельной заслонки/педали». При формировании ошибки возникают описанные выше поведенческие симптомы, характерные для автомобиля. Причинами возникновения ошибки р0120 может быть:

Диагностику необходимо проводить с помощью электронного сканера, поскольку существует четыре разновидности ошибки:

  1. 2009 (008) M16/6 (Throttle valve actuator) Actual value potentiometer, N3/10 (ME-SFI [ME] control unit) [P0120] (исполнительный механизм дроссельной заслонки).
  2. 2009 (004) M16/6 (Throttle valve actuator) Actual value potentiometer, Adaptation Emergency running [P0120] (ошибка запуска адаптации).
  3. 2009 (002) M16/6 (Throttle valve actuator) Actual value potentiometer, Return spring [P0120] (ошибка возвратной пружины).
  4. 2009 (001) M16/6 (Throttle valve actuator) Actual value potentiometer, Adaptation [P0120] (ошибка адаптации).

Выяснить причину формирования ошибки p0120 можно с помощью электронного сканера, а проверить — с помощью электронного мультиметра, выставленного в режим измерения постоянного напряжения.

P0121

Ошибка с кодом р0121 называется — «Датчик А положения дроссельной заслонки / датчик А положения педали акселератора — диапазон/функционирование». Обычно такая ошибка возникает при проблеме с датчиком положения ДЗ. Симптомы поведения машина аналогичные приведенным выше — потеря мощности, оборотов, динамики в движении. При старте автомобиля с места в некоторых случаях отмечается наличие «нездорового» черного дыма.

Вероятные причины формирования ошибки:

  • Частичный или полный выход из строя ДПДЗ. Он не передает напряжение на электронный блок управления. Возможен плохой контакт на фишке датчика.
  • Повреждение питающего и/или сигнального проводов до датчика. Возникновение короткого замыкания в проводке.
  • Попадание воды через поврежденную изоляцию на датчик или в провода, реже — в разъем ДПДЗ.

Методы диагностики и устранения:

  • С помощью электронного мультиметра необходимо проверить подаваемое и исходящее от него постоянное напряжение. Питается датчик от аккумулятора напряжением 5 Вольт.
  • При полностью закрытой заслонке (режим холостого хода) исходящее напряжение должно быть примерно 0,5…0,7 Вольт, а при полностью открытой («педаль в пол») — 4,7…5 Вольт. Если значение выходят за указанные границы — датчик неисправен и требует замены.
  • При наличии осциллографа можно снять соответствующую диаграмму напряжения в динамике. Это позволит составить график, по которому можно установить, во всем ли рабочем диапазоне значение напряжения меняется плавно. Если в каких-либо областях имеются скачки либо провалы — значит, имеет место износ резистивных дорожек на пленочном датчике. Такой устройство тоже желательно заменить, но на его бесконтактный аналог (магнито-резистивный датчик).
  • «Прозвонить» питающие и сигнальные провода на целостность и отсутствие повреждения изоляции.
  • Выполнить визуальный осмотр фишки, корпуса датчика, корпуса дроссельного узла.

Чаще всего ошибка «лечится» заменой ДПДЗ. После этого нужно не забыть стереть ошибку из памяти ЭБУ.

P0122

Ошибка р0122 говорит о том, что «Датчик А положения дроссельной заслонки / датчик А положения педали акселератора — низкий уровень сигнала». Другими словами, данная ошибка формируется в памяти электронного блока управления в случае, если от датчика положения дроссельной заслонки исходит очень низкое напряжение.

Поведенческие симптомы:

  • машина практически не реагирует на нажатие педали акселератора;
  • обороты двигателя не поднимаются выше конкретного значения, чаще всего 2000 оборотов в минуту;
  • снижение динамических характеристик автомобиля.

Чаще всего причинами возникновения ошибки р0122 является короткое замыкание либо в самом датчике положения ДЗ, либо в проводах. Например, при повреждении их изоляции. Соответственно, для устранения ошибки необходимо проверить датчик с помощью мультиметра на предмет выдаваемого им измеренного напряжения, а также «прозвонить» сигнальные и питающие провода, идущие к нему и от него на электронный блок управления. Зачастую ошибка устраняется заменой проводов.

В более редких случаях проблемы с контактом могут быть из-за неправильно установленного датчика непосредственно на корпусе дроссельной заслонки. Соответственно, это нужно проверить и при необходимости исправить.

P0123

Код р0123 — «Датчик А положения дроссельной заслонки / датчик А положения педали акселератора — высокий уровень сигнала». Тут ситуация противоположная. Ошибка формируется, когда на ЭБУ от ДПДЗ исходит напряжение выше допустимой нормы, в частности, от 4,7 до 5 Вольт. Поведение машины и симптомы аналогичны приведенным выше.

Возможные причины возникновения ошибки:

  • короткое замыкание в цепи сигнальных и/или питающих проводов;
  • обрыв одного или нескольких проводов;
  • неправильная установка датчика положения на корпусе дроссельной заслонки.

Для локализации и устранения ошибки необходимо с помощью мультиметр измерить исходящее от датчика напряжение, а также прозвонить его провода. При необходимости заменить их на новые.

P0124

Ошибка р0124 имеет название — «Датчик А положения дроссельной заслонки / датчик А положения педали акселератора — ненадежный контакт электрической цепи». Симптомы поведения машины при формировании подобной ошибки:

  • проблемы с запуском двигателя, особенно «на холодную»;
  • черный дым из выхлопной трубы;
  • рывки и провалы во время движения, особенно во время ускорения;
  • снижение динамических характеристик машины.

Электронный блок управления формирует в своей памяти ошибку p0124 в случае, если от датчика положения дроссельной заслонки приходит прерывистый сигнал. Это говорит о проблемах в контакте его проводки. Соответственно, для диагностики неисправности нужно прозвонить сигнальную и питающую схемы датчика, проверить значение исходящего от датчика напряжения в различных режимах (от режима холостого хода до высоких оборотов, когда заслонка полностью открыта).

Реже ошибка p0124 возникает при загрязненной заслонке. В этом случае возможна ее неплавная работа, что и фиксируется датчиком. Однако ЭБУ трактует это как ошибку. Для устранения проблемы в этом случае имеет смысл хорошенько промыть заслонку с помощью карбклинера.

P0220

Ошибка с кодом р0220 называется — «Датчик “В” положения дроссельной заслонки / датчик “В” положения педали акселератора — неисправность электрической цепи». Такая ошибкапотенциометра заслонки указывает на неисправность электрической цепи датчика “В” положения дроссельной заслонки и/или датчика “В” положения педали акселератора.

Код ошибки:  Autel MaxiDAS DS808BT, Haynes Tech Basic - Диагностический сканер, российская версия

Поведенческие симптомы при возникновении ошибки:

  • автомобиль не ускоряется при нажатии на педаль акселератора;
  • неустойчивая работа двигателя во всех режимах;
  • неустойчивые холостые обороты мотора;
  • проблемы с запуском двигателя, особенно «на холодную».

Причины формирования ошибки р0220 в памяти ЭБУ:

  • нарушение целостности электрических/сигнальных цепей ДПДЗ и/или ДППА;
  • механическое повреждение корпуса дроссельной заслонки либо педали акселератора;
  • неисправность ДПДЗ и/или ДППА;
  • неправильная установка ДПДЗ и/или ДППА;
  • некорректная работа ЭБУ.

Для проверки и диагностики необходимо проверить следующие детали:

  • корпус дроссельной заслонки, педаль акселератора, в том числе, состояние их проводки на целостность проводов и их изоляции;
  • правильную установку датчиков положения ДЗ и педали акселератора;
  • корректную работу ДПДЗ и ДППА с помощью мультиметра и желательно осциллографа.

Чаще всего для устранения ошибки меняют указанные датчики положения ДЗ и/или педали акселератора.

P0221

Ошибка с номером р0221 имеет название — «Датчик “В” положения дроссельной заслонки / датчик “В” положения педали акселератора — диапазон / производительность». То есть, она формируется в случае, если ЭБУ обнаруживает проблемы в цепи «В» датчиков положения заслонки либо педали акселератора.

Причины также аналогичны — повреждение корпуса дроссельной заслонки либо педали акселератора, повреждение ДПДЗ либо ДППА, обрыв либо повреждение их сигнальных/питающих цепей. Реже — «глюки» в работе электронного блока управления.

Чаще всего проблема «лечится» заменой проводки либо указанных датчиков (чаще одного из них). Поэтому в первую очередь необходимо с помощью мультиметра и осциллографа проверить датчики и соответствующую проводку.

P0225

Расшифровка ошибки р0225 — «Датчик “C” положения дроссельной заслонки / датчик “C” положения педали акселератора — неисправность электрической цепи». Как и две предыдущие ошибки, она формируется в случае, если ЭБУ обнаруживает некорректные значения напряжения и/или сопротивления в цепи «С» датчиков положения дроссельной заслонки либо же датчика положения педали акселератора. Однако при появлении данной ошибки ЭБУ переводит двигатель в аварийный режим принудительно.

Внешние признаки ошибки р0225:

Диагностические меры:

Ошибка р0225, в отличие, от своих аналогов приводит к принудительному ограничению в скорости движения, поэтому избавиться от нее желательно как можно быстрее.

P0227

Код ошибки р0227 расшифровывается — «Датчик “C” положения дроссельной заслонки/датчик “C” положения педали акселератора — низкий уровень входного сигнала». Ошибка формируется в памяти электронного блока, когда ЭБУ обнаружил слишком низкое напряжение в цепи С датчика положения ДЗ либо датчика положения педали акселератора. Причинами ошибки может быть либо короткое замыкание в цепи либо обрыв соответствующего провода.

Внешние признаки ошибки:

  • полное закрытие дроссельной заслонки во время остановки (на холостых оборотах);
  • заклинивание ДЗ в одном положении;
  • неровный холостой ход и плохая динамика разгона;
  • многие автомобили принудительно ограничивают максимальную скорость передвижения до 50 км/ч (зависит от конкретной машины).

Проверка заключается в следующем:

  • прозванивание электрических/сигнальных проводов датчиков заслонки и педали;
  • проверка наличия коррозии в электрических контактах соответствующих цепей;
  • проверка ДПДЗ и ДППА на предмет наличия в них короткого замыкания;
  • проверка датчиков в динамике с целью выяснения значения выходящего напряжения.

Ошибка P0227 также принудительно ограничивает скорость передвижения, поэтому с устранением желательно не затягивать.

P0228

Ошибка с кодом р0228 — «Датчик “C” положения дроссельной заслонки / датчик “C” положения педали акселератора — высокий уровень входного сигнала». Ошибка, обратная предыдущей, но с аналогичными симптомами. Формируется в ЭБУ при обнаружении слишком высокого напряжения в цепи ДПДЗ либо ДППА. Еще одна причина — короткое замыкание проводов датчиков на «массу» автомобиля.

Внешние симптомы ошибки p0228:

  • принудительный переход двигателя в аварийный режим;
  • ограничение максимальной скорости до 50 км/ч;
  • полное закрытие дроссельной заслонки;
  • нестабильный холостой ход двигателя, плохая динамика разгона машины;
  • принудительное отключение круиз-контроля.

Проверка предполагает прозвонить проводку датчиков, определить их выходное напряжение, желательно в динамике и с помощью осциллографа. Чаще всего проблема возникает из-за повреждения проводки либо выхода датчиков из строя.

P0229

Диагностический код р0229 — «Датчик “C” положения дроссельной заслонки/датчик “C” положения педали акселератора — ненадежный контакт электрической цепи». Ошибка p0229 формируется в ЭБУ в случае, если электронный блок получает нестабильный сигнал от датчиков заслонки и педали акселератора. Причинами возникновения ошибки может быть:

  • частично вышедший из строя ДПДЗ пленочного (старого) типа, который в процессе работы выдает нестабильный сигнал;
  • коррозия на электрических контактах датчиков;
  • ослабление контакта на электрических соединениях указанных датчиков.

Внешние симптомы при ошибке р0229 аналогичны — принудительное ограничение скорости до 50 км/ч, заклинивание заслонки в закрытом положении, отключение круиз-контроля, нестабильный холостой ход и потеря динамики разгона.

Проверка сводится к ревизии проводки и контакта датчиков на предмет их качества и отсутствия коррозии. В некоторых случаях возможной причиной является повреждение изоляции на проводке, поэтому ее нужно обязательно прозвонить.

P0510

Ошибка р0510 указывает — «Датчик полностью закрытого положения дроссельной заслонки — неисправность электрической цепи». Ошибка р0510 формируется в ЭБУ в случае, если в динамике дроссельная заслонка застыла в одном положении в течении минимум 5 секунд.

Внешние признаки ошибки:

  • дроссельная заслонка не откликается на изменение положения педали акселератора;
  • двигатель глохнет как при работе на холостых оборотах, так и в движении;
  • нестабильный холостой ход и «плавающие» обороты в движении.

Возможные причины формирования ошибки:

  • физическое загрязнение дроссельной заслонки, из-за чего она прикипает и перестает двигаться;
  • неисправность датчика положения дроссельной заслонки;
  • повреждение проводки ДПДЗ;
  • некорректная работа ЭБУ.

В первую очередь для проверки необходимо выполнить ревизию состояния самой заслонки, и при необходимости тщательно почистить ее от копоти. Далее необходимо проверить работу ДПДЗ и состояние его проводки — целостность и наличие в ней короткого замыкания.

P2101

Название ошибки — «Цепь управления электродвигателем привода дроссельной заслонки». Возникает при обрыве электрической/сигнальной цепи двигателя. Причины формирования ошибки р2101 в памяти электронного блока управления:

  • сигнал управления от ЭБУ до двигателя возвращается обратно по разомкнутой (поврежденной) цепи;
  • провода электроцепи двигателя имеют перекрестную проводку (повреждение изоляции), из-за чего возникает обрыв цепи ЭБУ либо проходит некорректный сигнал;
  • проводка либо разъем полностью разомкнуты.

Симптомы поведения машины при возникновении подобной ошибки:

  • двигатель не будет набирать обороты выше аварийного значения, дроссельная заслонка не будет отзываться на нажатие педали акселератора;
  • обороты холостого хода будут нестабильны;
  • обороты двигателя в движении будут самопроизвольно падать и возрастать.

Диагностика ошибки выполняется с помощью мультиметра. В частности, необходимо проверить датчики положения дроссельной заслонки и положения педали акселератора. Делается это при помощи мультиметра и желательно осциллографа (при его наличии). Также обязательно нужно прозвонить проводку электродвигателя на предмет ее целостности (обрыва) и наличия повреждений изоляции.

Обратите внимание, что на некоторых автомобилях ошибка р2101 может сформироваться в памяти ЭБУ в случае, если педаль акселератора была нажата до включения зажигания. Повторное выключение и включение зажигания без прикасания к педали обычно стирает ошибку из ЭБУ даже без использования программных средств.

Устранение ошибки подразумевает замену проводки, ревизию электродвигателя, чистку дроссельной заслонки. В очень редких случаях проблема заключается в некорректной работе самого ЭБУ. В этом случае его нужно перепрошить или перенастроить.

P2135

Код такой ошибки расшифровывается как «Несовпадение показаний датчиков №1 и №2 положения дроссельной заслонки». Р2135 — так называемая ошибка корреляции датчиков положения дроссельной заслонки. Чаще всего причина по которой формируется ошибка заключается в том, что на одном из сигнальных и питающих проводов значительно увеличивается сопротивление.

То есть, возникает обрыв либо их повреждение (например, перетирается где-нибудь на изгибе). Симптомы возникновения ошибки p2135 традиционные для данного узла — потеря мощности, нестабильные холостые обороты, увеличенное потребление топлива.

Кроме повреждения проводов причинами формирования ошибки может быть:

  • плохой контакт «массы» ЭБУ;
  • некорректная работа главного реле управления (как вариант — использование некачественного китайского реле);
  • плохие контакты в датчике;
  • короткое замыкание между цепями VTA1 и VTA2;
  • проблема в работе электромеханического узла (электропривода);
  • для автомобилей ВАЗ распространенной проблемой является использование некачественных штатных (устанавливаемых с завода) проводов системы зажигания.
Код ошибки:  Руководство по ремонту Opel Corsa (Опель Корса) 1993-2000 г.в. 7.2.3 Система бортовой самодиагностики OBD - общая информация |

Проверку можно выполнить с помощью электронного мультиметра, переключенного в режим измерения постоянного напряжения.

Алгоритм чистки

Теперь приведем пошаговый алгоритм правильной чистки дроссельной заслонки.

  1. В первую очередь необходимо добраться до самой заслонки. В разных двигателях конструкция разнообразна. Но как правило, для этого нужно снять воздуховод, который идет от заслонки до воздушного фильтра.
  2. Выполнить демонтаж заслонки. Для этого открутить несколько крепежных болтов (2-4 штуки), а также отсоединить необходимые разъемы (например, разъем с клапана продувки абсорбера).
  3. Для очищения необходимо пользоваться средством для чистки карбюратора. Их существует большое разнообразие, и в автомагазинах вы без труда найдете средство в соответствии с вашими предпочтениями и возможностями (о них мы поговорим далее).
  4. С помощью ветоши и упомянутого средства необходимо тщательно вытереть заслонку снаружи и внутри.
  5. Также нужно очистить защитную решетку (при ее наличии в вашем автомобиле).
  6. Сборка узла производится в обратном порядке.

Запомните, что чистить заслонку нужно тщательно, чтобы металл был максимально светлым. Это обеспечит после ее установки повышение динамических характеристик машины.

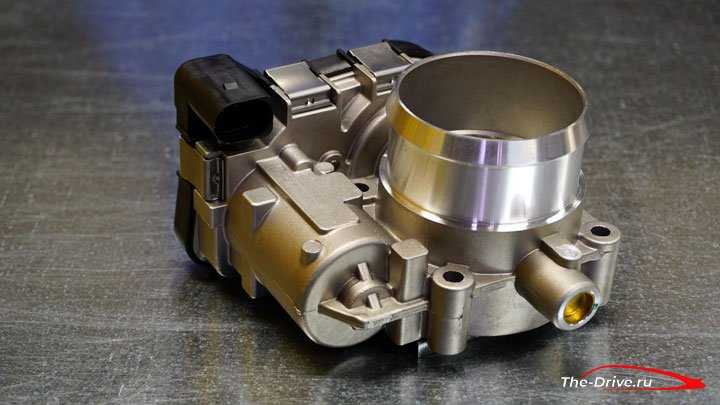

Для чего нужна заслонка с датчиком и как работает

В инжекторных автомобилях управления подачей воздуха и топлива происходит при помощи электронного блока, в который стекается информация от многочисленных датчиков и систем. Так, угол расположения заслонки контролирует датчик ее положения. Выбор угла отклонения необходим для образования оптимальной топливовоздушной смеси и нормальной работы двигателя (без рывков и потери мощности).

Обратите внимание, что у некоторых ДЗ имеется не один, а два датчика. Соответственно, и количество возможных ошибок у них будет больше. Датчики бывают двух типов — контактные, их еще называют потенциометрами или пленочно-резистивными и бесконтактными, другое определение — магниторезистивные.

Вне зависимости от типа ДПДЗ они выполняют одну и ту же функцию — передают на электронный блок управления информацию об угле отклонения заслонки. На практике это реализуется переобразованием угла отклонения заслонки в значение постоянного напряжения, которое и является сигналом для ЭБУ.

При полностью закрытой заслонке (на холостом ходу) напряжение составляет не менее 0,7 Вольта (может отличаться у разных машин), а на полностью открытой — 4 Вольта (также может отличаться). Датчики имеют три вывода — плюсовой (подсоединен к аккумулятору автомобиля), минусовой (соединен с «массой») и сигнальный, по которому и передается изменяемое напряжение на ЭБУ.

Как выглядит индикатор электронного управления дроссельной заслонкой?

Горит индикатор электронного управления дроссельной заслонкой? (Вот что это значит) » The-Drive - полезный сайт для автолюбителей

Этот свет на мгновение загорится во время процедуры запуска двигателя вашего автомобиля, чтобы вы знали, что он работает.

Как сбросить ошибку дроссельной заслонки

В редких случаях та или иная ошибка по дроссельной заслонке в ЭБУ может возникнуть из-за некорректной работы блока. Так, в этом случае активируется сигнальная лампа Check Engine, и подключении к ЭБУ сканера он выдает соответствующую ошибку. Однако если машина ведет себя как и прежде, то есть, у нее не пропадает динамика, она не потеряла мощность, двигатель не захлебывается и не глохнет на холостом ходу, то можно попытаться попросту программно удалить ошибку из памяти электронного устройства.

Сделать это можно двумя путями. Первый — с использованием аппаратных и программных средств. В частности, с помощью того же сканера, если его функционала достаточно для этого. Другой вариант — с помощью компьютерной программы. Например, для машин, выпущенных немецким концерном VAG, можно использовать популярную программу «Ваг-Ком», она же «Вася Диагност».

Второй, более грубый, вариант заключается в том, чтобы снять на 5…10 секунд минусовую клемму с аккумуляторной батареи. При этом память электронного блока очиститься, и из нее принудительно удалится информация обо всех ошибках. При дальнейшем подключении провода ЭБУ перезагрузится и выполнит полную диагностику систем автомобиля.

После сбрасывания ошибки (а иногда и для устранения), а также при отключении/замене аккумуляторной батареи, электронного блока управления, электронной педали акселератора обязательно нужно выполнять адаптацию дроссельной заслонки. Иначе можно схватить код “адаптация заслонки”.

Каким средством чистить дроссельную заслонку

Существует ряд специальных средств, предназначенных для очистки поверхности дроссельной заслонки. Некоторые народные умельцы используют для этого WD-40, ацетон, растворители и другие подобные составы. В принципе, их можно использовать, однако возрастает риск повредить что-нибудь внутри двигателя.

На сегодняшний день в автомагазинах продается большое количество специальных средств для проведения упомянутой процедуры. Все они стоят относительно недорого. Поэтому с учетом того, что чистить дроссельную заслонку нужно не так часто, то любой автовладелец в состоянии приобрести себе подобное средство.

Стоимость указана по состоянию цен на лето 2021 года для Москвы и области

Можете ли вы водить автомобиль с подсветкой tcl?

Постоянно горящий индикатор управления дроссельной заслонкой указывает на периодически возникающую или продолжающуюся проблему, но автомобиль все еще может двигаться. Возможно, что ЭБУ ограничит максимальную скорость, как описано выше. Условие включения TCL должно быть устранено как можно скорее, чтобы избежать совокупного повреждения других систем в вашем автомобиле.

Мигающий световой индикатор управления дроссельной заслонкой (как мигающий CEL) указывает на серьезную проблему, которая требует немедленного обслуживания. Если вы не дойдете до безопасного места на обочине дороги, автомобиль не должен двигаться дальше, если будет замечено одно из этих предупреждений.

Ошибки при очистке дроссельной заслонки

Много неопытных автовладельцев могут произвести неправильную чистку дроссельного узла, как минимум рискуя не получить желаемого эффекта, а как максимум — и вовсе навредить и вывести ДЗ из строя. Поэтому важно понимать когда нужно делать процедуру, как это делать и какие средства использовать.

Чтобы правильно почистить дроссельную заслонку НЕ СТОИТ:

  1. Чистить заслонку в любой непонятной ситуации (даже шутки есть по этому поводу).
  2. Чистить заслонку не снимая её (эффективность такой чистки незначительна, поскольку зачастую есть возможность лишь удалить нагар на самой заслонке, а внутренние стенки и воздушные каналы заслонки не очищаются).
  3. При очистке ветошью использовать чрезмерное усилие, что может привести как к повреждению самой заслонки, так и рядом находящегося ДПДЗ.
  4. Использовать щетки, а не мягкие материалы. Такая ошибка тоже довольно часто приводит к потере работоспособности ДЗ, поскольку на некоторых дроссельных узлах внутренняя стенка и заслонка покрыты молибденом для ещё более гладкого прохождения воздуха. Этот слой зачастую путают с налетом и удаляют. Как результат — заслонка начинает либо «закусывать», либо пропускать лишний воздух (повышаются обороты).
  5. Забывать провести обучение дроссельной заслонки после чистки. Заслонки с электронной педалью газа нуждаются в правильном обучении ДЗ, чтобы выставить обороты холостого хода в требуемое значение.

Дроссельную заслонку стоит очищать каждые 30-50 тыс. км. Придерживаясь всех вышеизложенных рекомендаций и учитывая основные ошибки, которые делают неопытные автовладельцы, больше вопросов, как почистить дроссельную заслонку, будь-то механическая или электронная, возникнуть не должно.

После чистки дроссельной заслонки загорелся «чек»

На некоторых автомобилях заслонка имеет напыление, так как покрыта специальной молибденовой краской, нанесенной по периметру заслонки. Если чистить заслонку слишком активно, тогда существует риск удаления этого покрытия. Без него нормальная работа дросселя нарушается.

Краску можно приобрести отдельно, после чего покрытие следует восстановить. Еще одним нюансом может быть естественный износ дроссельной заслонки, то есть поверхность изнашивается сама по себе с учетом того, что происходит открытие и закрытие. На торцах скопившаяся грязь стачивает заслонку, после чего появляется зазор. До очистки зазор забит отложениями, но после их удаления выработка немедленно дает о себе знать.

Такова упрощенная схема работы регулятора холостого хода, который сильнее перекрывает или больше открывает канал для подачи воздуха на холостых и поддержания работы ДВС на заданных оборотах. А теперь давайте представим, что через увеличенный зазор между заслонкой и стенками идет слишком много воздуха.

Вполне очевидно, что обороты холостого хода будут увеличены. ЭБУ в свою очередь будет через регулятор ХХ осуществлять попытки удержания оборотов в заданных пределах. Другими словами, на РХХ будет подан сигнал, в результате чего количество шагов будет уменьшено для подержания, например, 800 об/мин.

Код ошибки:  Диагностический разъем на Рено Логан 1 и 2: рассматриваем досконально - Новый Logan

Другими словами, РХХ условно уменьшит количество шагов с 25 до 5, после чего обороты станут нормальными. Такая корректировка будет возможна до того момента, пока остается запас по количеству шагов регулятора.  Если же регулятор полностью перекроет канал, то есть выставит шаги в положение ноль, а обороты все равно будут на отметке около 1000 об/мин, тогда ЭБУ определит ошибку дроссельного узла и на приборной панели загорится «чек».

После чистки дроссельной заслонки плавают обороты

Итак, казалось бы, вся процедура окончена. Заслонка была прочищена очистителем, воздушный фильтр заменен на новый, датчики обратно подключены, то есть все собрано и затянуто. Теперь можно переходить к запуску двигателя. Если мотор заводится после чистки дроссельной заслонки и дальше нормально работает, тогда процедуру можно считать успешной.

Следует добавить, что так бывает не всегда. Многие сталкиваются с тем, что после чистки дроссельной заслонки высокие обороты двигателя держатся постоянно и не падают.  Также многие водители замечают, что после чистки дроссельной заслонки увеличился расход топлива. Вероятной причиной может быть ошибка в подключении какого-либо датчика при обратной сборке, но это случается редко.

Начнем с того, что чистую дроссельную заслонку в ряде случаев действительно нужно адаптировать (обучать). Обычно адаптация заслонки дросселя чаще необходима тогда, когда перед этим производилась чистка электронной дроссельной заслонки. С механической заслонкой проблем меньше, но они тоже имеются.

В системах с электронным дросселем ЭБУ самостоятельно выставляет положение заслонки, в механических системах происходит выставление регулятора холостого хода.  Если проще, после снятия слоя грязи положение очищенной заслонки меняется, но ЭБУ об этом не знает и продолжает подавать топливо в соответствии с предыдущими параметрами до чистки.

Также можно попробовать обучить дроссель вручную. Простейшим способом обучения без диагностического оборудования или сканера для адаптации является откручивание минусовой клеммы с АКБ от нескольких секунд до 10 минут (в зависимости от марки и модели авто).

Отметим, что подобный способ работает на ограниченном числе автомобилей. В подобном случае можно воспользоваться еще одной возможностью обучить дроссельный узел без компьютера. Данный способ подходит для целого ряда ТС различных производителей. Рассмотрим такую адаптацию на примере японского авто марки Ниссан.

  • Сначала мотор нужно прогреть до рабочей температуры, после чего следует заглушить двигатель.
  • Далее понадобится выждать 5-10 секунд, затем включить зажигания на 3 секунды.
  • Теперь на педаль газа нужно нажать до упора и сразу отпустить. Это делается 5 раз, нужно успеть за 5 секунд (одно нажатие в секунду). Интервал следует засекать по секундомеру, чтобы не сбиваться.
  • После последнего нажатия следует подождать 7 сек., после чего педаль газа снова нажимается «в пол»  и удерживается в таком положении до того момента, пока на приборной панели не начнет моргать «чек», а далее эта лампочка загорится постоянно.
  • После момента, кода check стал постоянно гореть, нужно выждать еще 3 секунды. Теперь педаль газа можно отпускать.
  • Далее двигатель нужно завести, холостые обороты должны прийти в норму.

Добавим, что во время проведения такой адаптации дроссельной заслонки важно точно выдерживать время на каждом этапе, а также укладываться во все временные отрезки. В этом случае можно говорить об успешном проведении обучения. Также рекомендуется уточнить особенности и возможность ручной адаптации для конкретной модели авто.

Признаки загрязнения дроссельной заслонки

Чтобы не перепутать симптомы, указывающие на чрезмерный нагар на заслонке, лучше для начала визуально её осмотреть и если на стенках узла дросселя нет видимых масляных или закоксованных отложений, то, с большей долей вероятности, чисткой дроссельной заслонки проблему вы не устраните.

Сами признаки выглядят так:

  • проблемный запуск двигателя;
  • неровная работа двигателя;
  • плавание оборотов на холостом ходу;
  • зависание оборотов двигателя;
  • провалы оборотов до полной остановки.

Признаки проблемы с электронным управлением дроссельной заслонкой

Горит индикатор электронного управления дроссельной заслонкой? (Вот что это значит) » The-Drive - полезный сайт для автолюбителей

Любая из вышеперечисленных неисправностей может отрицательно сказаться на работе двигателя. Неблагоприятная операция может включать любое из следующих действий, приводящих в замешательство:

  • Глохнет двигатель
  • Пропуски зажигания в двигателе
  • Неровная или неровная работа на холостом ходу
  • Невозможность плавного ускорения
  • Невозможность поддерживать постоянную скорость
  • Пониженная крейсерская скорость
    • Автомобиль набирает определенную скорость, но не ускоряется.
    • Это может произойти, если ЭБУ определяет, что более высокие скорости повредят двигатель или связанные системы. Это называется вялым режимом.
  • Двигатель либо не заводится, либо запускается с трудом
  • Заметное снижение экономии топлива
  • Черный дымный выхлоп

Как упоминалось выше, любые проблемы, вызывающие срабатывание TCL, устанавливают код ошибки. Также загорится индикатор проверки двигателя (CEL).

Проблемы ETC могут имитировать другие проблемы системы двигателя. Вот где коды неисправностей OBD2 могут оказаться исключительно полезными для обеспечения правильной диагностической работы.

Причины загрязнения и как с ними бороться

Существует несколько причин, почему дроссельная заслонка со временем загрязняется. Избегая их появления вы автоматически продлите сроки между ее очисткой. К упомянутым причинам относятся:

  • Использование некачественного бензина. Если в нем имеется осадок, то он обязательно попадет в дроссельный узел, где превратится в нагар. Поэтому старайтесь заливать качественный бензин, и заправляться на проверенных заправках.
  • Забитый топливный фильтр. Если вы вовремя не поменяете топливный фильтр, то существует вероятность, что куски грязи с него попадут в топливную систему, в том числе в дроссельный узел.
  • Попадание пыли и грязи в систему впуска. Это может быть вызвано разными причинами — засорением воздушного фильтра, повреждением целостности воздуховода, различными механическими воздействиями.
  • Картерные газы с масляной пылью. Именно они являются основной причиной масляных отложений на заслонке. Они могут попасть в камеру сгорания через клапанную крышку из системы вентиляции картерных газов. Ситуация усугубляется тем, что они переносят масляную пыль. Именно она сгорает и остается в виде осадка на поверхности дроссельной заслонки.

Меняйте вовремя воздушный и топливный фильтры, заливайте качественный бензин, и не допускайте попадания пыли в систему приточной вентиляции автомобиля. Все это избавит вас от необходимости проводить чистку дроссельной заслонки раньше регламентного срока.

Причины ошибки дроссельной заслонки

Перед тем как перейти непосредственно к описанию конкретных кодов, необходимо выяснить, выход из строя каких именно узлов приводит к ошибкам неисправности дроссельной заслонки. Так, обычно это:

  • датчик положения дроссельной заслонки;
  • электропривод заслонки;
  • обрыв питающих и/или сигнальных проводов, повреждение их изоляции, либо появление в них короткого замыкания (причем в том числе и тех которые связывают ДПДЗ с другими датчиками).

В свою очередь, каждый отдельный узел будет иметь ряд своих кодов ошибки дроссельной заслонки, а также причин их появления. Рассмотрим их детальнее. Так, причинами неисправности датчика положения ДЗ может быть:

  • у пленочно-резистивного датчика со временем стирается напыление, по которому передвигается проводник, при этом лампочка Check Engine может не активироваться;
  • в результате механических повреждений или просто по старости наконечник может попросту обломиться;
  • образование пыли и грязи на контактах;
  • проблемы с фишкой датчика — пропадание контакта, повреждение ее корпуса;
  • проблемы с проводами — их обрыв, повреждение изоляции (перетираются), возникновение короткого замыкания в цепи.

Главный элемент электропривода заслонки — это ее электродвигатель. Проблемы чаще всего возникают именно с ним. Так, причинами ошибки электропривода может быть:

  • обрыв или короткое замыкание в обмотке электродвигателя (якоря и/или статора);
  • обрыв или короткое замыкание в питающих проводах, подходящих к двигателю;
  • механические проблемы с редуктором (износ шестерен, повреждение их соосности, проблемы с подшипниками).

Эти и другие неисправности приводят в разных условиях и вариациях к формированию различных кодов ошибок ЭБУ, так или иначе связанных с дроссельной заслонкой.

Итоги

При появлениях описанных выше неисправностей проверьте состояние дроссельной заслонки. Ее чистка не составляет больших сложностей. Однако если вы ее почистите, то динамические характеристики машины значительно улучшаться. Поэтому не забывайте проводить регулярную чистку заслонки через каждые 30…

Оцените статью
OBD
Добавить комментарий

Adblock
detector
