Где находится диагностический разъем шкода октавия а5

1. Расположение диагностического разъема
2. Последовательность разборки диагностического разъема

Диагностический разъем Skoda Octavia, как и других автомобилей VAG, предназначен для проведения компьютерной проверки электронного блока управления. Диагностика позволяет считать и расшифровать коды ошибок, по которым определяются имеющиеся неисправности. Однако при частых диагностических проверках разъем постепенно изнашивается и повреждается, из-за этого часть пинов теряет контакт, из-за этого подключенный адаптер перестает работать по CAN-шине. Рассмотрим подробнее, как снять диагностический разъем Шкода и заменить его на новый.

Разъём для диагностики

Разъём в Октавии, для подключения диагностического кабеля, находится в левой части передней панели (торпедо), снизу под небольшим бардачком, рядом с рычагом открывания капота:

Распиновка диагностического разъёма

Смотрите ещё

Купил OBD2 Crokodil не могу вставить в династический разъем шкода актавия а5 дорест 2007 года

Была шкода тур, ОВД 2 прекрасно подключалась, купил шкодуА5,-в окно ,где находится разьем ОВД2 не проходит, что делать?

Ларсу. Я вытащил этот разъём из пластика и вставил нормально сканер, всё сразу заработало.

Ларсу
я вытащил этот разъём из пластика и вставил нормально, всё сразу заработало.

Перестал работать разъём. +12В пропали
предохранитель исправен.
И тот, который в моторном отсёке.
что делать?

забыл написать авто а5 12год, 1.6бенз

привет. кто покупал odb сканер.. тот что eml327 v1.5 киньте ссылку с али.. хотелось бы купить у проверенного продавана

Если окташа FL

— фото разъема,
— фото, где находится разъем в шкоде,
— что надо знать про ОБД-2,
— расположение выводов на разъёме OBD-II.

Чтобы подключить адаптер используется разъем OBD – II

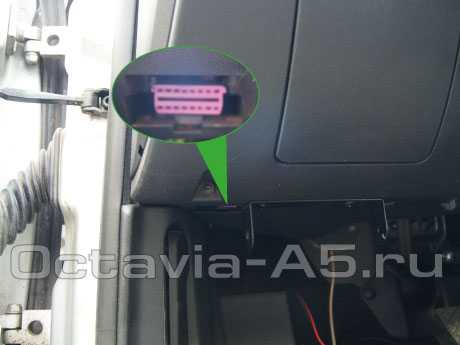

Находится слева от руля, рядом с рычажком открывания капота

Что нужно знать про OBD-2 разъем

OBD-II обеспечивает доступ к данным из различных систем автомобиля и в том числе из Блока управления двигателем (Engine control unit) и является ценным источником информации при устранении неполадок в автомобиле.

Спецификация OBD-II, предусматривает стандартизированный аппаратный интерфейс и представляет из себя колодку диагностического разъёма (DLC — Diagnostic Link Connector), соответствующую стандарту SAE J1962, с 16-ю контактами (2×8) для подключения диагностического оборудования к автомобилю в форме трапеции.

В отличие от разъема OBD-I, который иногда встречается под капотом автомобиля, разъём OBD-II обязан быть в районе рулевого колеса, или в пределах досягаемости водителя.

Расположение выводов на разъёме:

1. OEM (протокол производителя).
GM: J2411 GMLAN/SWC/Single-Wire CAN. VW / Audi: Коммутация +12в. при включении зажигания.
2. Шина + (Bus positive Line). SAE-J1850 PWM, SAE-1850 VPW.
3. —
4. Заземление кузова.
5. Сигнальное заземление.
6. Линия CAN-High высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284).
7. K-Line (ISO 9141-2 и ISO 14230).
8. —
9. Линия CAN-Low, низкоскоростной шины CAN Lowspeed.
10. Шина — (Bus negative Line). SAE-J1850 PWM, SAE −1850 VPW.
11. —
12. —
13. —
14. Линия CAN-Low высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284).
15. L-Line (ISO 9141-2 и ISO 14230).
16. Питание +12в от АКБ

Инфа про ОБД взята отсюда effus.wikidot.com/subaru:diag

Agatha

бампер другой по тому что это дорестайл

Мест

О надежности Вариатора Субару не спорю, однако проблема в том что поломки вариатора не предсказуемы, может ехать и ехать и вдруг недвижимость. А АКПП может очень долго пинаться перед тем как сдохнуть тем самым намекая что нужно чинить. В этом и суть Канадской гарантии то есть берите эксплуатируйте хоть 10лет если что по гарантии починят. А второму владельцу надо иметь всегда 5000E в кармане.

Оксфорд

Брат салам. У меня лексус рх300 2000год. Помоги найти предохранитель по габаритам

Rodolfo

Спасибо, добрый человек

Михаэль

Ставьте метки при разборке, но все равно убедится что до вас стояло правильно.

Фархат

хочу завести машину. проворачиваю ключ и слышен щелчек!!! стукну молотком по стартеру! зоводится!!! но не на долго!!! как быть??? спасибо

Magar

Спасибо друг ждём новые видосы про Honda

Адилхан

Здравствуйте что может быть тойота марино 4 афе. плавают иногда обороты особена при включенном светы

Пауэлл

два дауна тупарылых

Сальвадор

Напиши пожалуйста,поддон внутри крашенный или нет

Стериони Рауф

Машина очень прочная, вместительная, для большой семьи, из недостатков недостаточно надежный двигатель (боится перегрева), достаточно большой расход топлива особенно зимой, довольно часто проблемы с кондиционером второго ряда, столик по центру впереди скорее всего сняли, сам пользовался такой 10 лет только 4 вд.

Donaghy

Отлично, наглядно, просто. Спасибо за видео!

Аман

Капец вчера поменял лампы ближнего света, пока ехал до дома, все нормально, утром стал заводить, пропал ближний

Дильназ

Извини но это полный колхоз. Не делайте так. Заедте на СТО и вас все по прибору качественно настроят.

Рамзес

вот что стекломой животворящий делает.надо было алфавит на камеру зачитать а потом просто текст нарезать и то лучше получилось бы.

Маяк

фильтр чистый пропылесось и всё ок

Дарын

Андрей привет! Нет желания установить подсветку дверных ручек? Я как понял В блоке по дверям есть такая функция)

Шамхан

да-да согласен это юбка имел такую же историю

Тем

Приєднуюсь до прохання зазначити в описі під відео артикули на запчастини показані в ролику, оскільки сам є користувачем даного автомабвля.

Авган

Автомобили Skoda Octavia (Tour, А5, А6, A7) оснащены специальным диагностическим разъёмами OBD2 (16 PIN). Владельцы Октавии для автодиагностики, и не только, сталкиваются с вопросом расположения разъема. На данной странице разобран этот вопрос подробно, с дополнительными ссылками на полезные материалы. Статья актуальна для всех модификаций и годов выпуска Skoda Octavia.

Как уже говорилось, расположение и тип сервисного разъема не зависит от года выпуска, генерации, двигателя, модификации Октавии. Ниже наглядно показано и рассказано не только о расположении порта, но и о распиновке колодки.

Расположение диагностических разъемов Skoda Octavia Tour:

На Skoda Octavia ТУР предусмотрено расположение диагностического гнезда со стороны водителя, под рулевой колонкой. Место оставалось неизменным на протяжении всего периода выпуска автомобиля, вплоть до 2010 года.

Колодка стандартная, тип OBD2 VAG. Форма разъема трапециевидная с большим средним пазом. Колодка имеет 16 пинов. Для сервиса используются 6-9 выходы, а также 14.

Описание и расположение диагностических разъемов Skoda Octavia А5:

На Шкода Октавия модификации А5 сервисный разъем расположен слева от водительского места, под блоком предохранителей. Имеет сиреневый цвет, не защищена крышкой. Расположение колодки одинаково для всей линейки и не зависит от года выпуска. В более новых моделях присутствует заглушка – перед диагностикой ее необходимо вынуть.

Применяется стандартный для концерна VAG разъем, типа OBD 2. Общение происходит через стандарт ISO 9141-2K-Line. Количество пинов – 16.

Описание и расположение диагностических разъемов Skoda Octavia А6, A7:

Третье поколение Skoda Octavia имеет схожее расположение диагностической колодки. Разъем расположен слева от руля, под торпедой. Традиционно имеет розовато-сиреневый окрас, заглушка отсутствует. Начиная с 2012 года, расположение разъема остается неизменным.

Колодка выполнена по стандарту OBD 2 VAG, трапециевидной формы. Тип шины связи – CAN.

Схемы расположения разъёмов и наглядные фото представлены ниже.

Фото расположения колодки

Детальнее рассмотреть позицию можно на фотографиях и схемах. С расположением электронного блока управления можно ознакомиться по ссылке в статье “Диагностика Шкоды Октавии”. Далее представлена распиновка OBD2 разъема.

Описание

OBD2 коннектор в форме трапеции, состоит из 16 контактов.

Марки и года

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Доступ и расположение

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Для любителей – 3 из 5

Расположение разъема для диагностики у Skoda Octavia

ELM327 является популярным адаптером для диагностики автомобилей, в том числе применяется для модельного ряда автомобилей Skoda (Octavia, Rapid, Fabia, Karoq, Yeti, Super и других).

Благодаря поддержке большинства стандартов обмена информацией, устройство совместимо со многими моделями ЭБУ. Адаптер простой в подключении и работе, не требует наличие специального оборудования и совместим со многими диагностическими программами.

Коммутация с информационной шиной блока управления осуществляется через OBD2 разъем. Адаптер отслеживает показатели работы узлов в реальном времени, считывает текущие ошибки и выводит пользователю в понятном виде. ELM327 при диагностике автомобилей Шкода поддерживает подключение с компьютером, смартфоном через USB, Bluetooth соединение.

На данной странице вы сможете узнать все необходимое для диагностики Шкода:

Важно

Модели старших годов выпуска могут оснащаться разъемом стандарта OBD2, но не поддерживают доступные ISO. Такие блоки диагностируются отдельными средствами.

Совместимость Skoda со сканером ELM327

ELM обеспечивает сервис автомобилей Skoda, начиная с 1999 года выпуска. Специалисты нашего сайта подготовили базу моделей, совместимых с адаптером. Необходимо выбрать автомобиль в списке, год выпуска. Система автоматически отобразит результат.

Режимы диагностики, OBD протоколы для автомобилей марки Skoda

ELM327 обеспечивает декодирование информационных пакетов, приходящих из блока управления. Это промежуточное звено, необходимое для согласования диагностической программы и ЭБУ. Сканер принимает информацию из блока управления, отсылает на ПО, где происходит ее обработка и отображение.

Для обмена пакетами применяется пять главных протоколов:

• ISO 9141-2;
• ISO 14230-4 (Keyword Protocol 2000);

На новом поколении Шкода используется последний тип. CAN-шина поддерживает высокоскоростную передачу пакетов в дуплексном режиме. Дополнительно применялись следующие стандарты обмена:

Заметим

Каждый протокол обеспечивает поддержку конкретных вариантов сервиса. Последнее поколение авто поддерживает максимальное количество проверок. Стандартный набор режимов:

Выберите модель авто и год выпуска, чтобы определить какие режимы диагностики через адаптер ELM327 поддерживает ваш автомобиль, а так же на каком протоколе базируется OBD2 порт. Данные предсталвны на следующие модели и их модификации: Citigo (AA), Fabia (5J), Fabia (6Y), Fabia (NJ), Felicia, Karoq, Octavia I (1U), Octavia II (1Z), Octavia III (5E), Rapid, Roomster, Superb I, Superb II, Superb III, Yeti.

Примечание

(1) – Цифры между скобками (x3) соответствуют количеству транспортных средств одного и того же типа

(2) – Мощность в лошадиных силах по DIN (умножается на 0,736 для мощности в кВт)

(3) – ПИД поддерживается только для основного датчика кислорода (№ 1)

Этот режим возвращает общие значения для некоторых датчиков, таких как:

Этот режим дает стоп-кадр (или мгновенные) данные о сбое. Когда ECM обнаруживает неисправность, он записывает данные датчика в определенный момент, когда появляется неисправность.

В этом режиме отображаются сохраненные диагностические коды неисправностей. Эти коды неисправностей являются стандартными для всех марок автомобилей и делятся на 4 категории:

P0xxx: для стандартных неисправностей, связанных с трансмиссией (двигатель и трансмиссия)C0xxx: для стандартных неисправностей в шассиB0xxx: для стандартных неисправностей по кузовуU0xxx: для стандартных неисправностей в сети связи

Более подробная информация и определение общих кодов неисправностей доступны на странице Стандартные коды неисправностей OBD.

Этот режим используется для очистки записанных кодов неисправностей и выключения индикатора неисправности двигателя.

Примечание: в основном нет необходимости устранять неисправность, которая не была диагностирована или устранена. MIL загорится снова во время следующего цикла движения.

Этот режим дает результаты самодиагностики, выполненной на датчиках кислорода / лямды. В основном это касается только бензиновых транспортных средств.Для новых ECU, использующих CAN, этот режим больше не используется. Режим 6 заменяет функции, которые были доступны в режиме 5.

Этот режим дает результаты самодиагностики, выполненной на системах, не подлежащих постоянному наблюдению.

Этот режим дает неподтвержденные коды неисправностей. После ремонта очень полезно проверить, что код неисправности не появляется снова, без необходимости выполнять длительный тестовый запуск. Используемые коды идентичны кодам в режиме 3.

Этот режим выдает результаты самодиагностики на других системах. Вряд ли он используется в Европе.

Этот режим дает информацию о транспортном средстве, такую ​​как:

Режим 10 (или Режим A)

Этот режим дает постоянные коды ошибок. Используемые коды идентичны кодам в режимах 3 и 7. В отличие от режимов 3 и 7, эти коды не могут быть сброшены с помощью режима 4. Только несколько дорожных циклов без появления проблемы могут устранить неисправность.

1. Vendor Option

9. Vendor Option

2. J1850 Bus +

10. J1858 BUS

3. Vendor Option

11. Vendor Option

4. Chassis Ground

12. Vendor Option

5. Signal Ground

13. Vendor Option

6. CAN(J-2234) High

14. CAN(J-2234) Low

7. ISO 9141-2K-Line

15. ISO 9141-2 Low

8. Vendor Option

16. Battery Power

Написать комментарий

вася диагност 17 и выше

Я так и не могу выбрать какой диагностический адаптер подойдет для шкода актавия А5 1z дорестайлинг. Скиньте ссылочку пожалуйста.

Здравствуйте! Подскажите пожалуйста, у меня горит чек, и двигатель не набирает обороты больше 3000, пару раз газанем загорается еще чек EPS, после чего глушу двигатель минут 5 постоит, завожу EPS тухнет, а чек нет. Поехал на диагностику, показывает ошибку Р2008 электрик не как не может ее устроить, по советуйте как и что можно сделать, чтоб чек потух и машина стала ездить а и прежде! Заранее спасибо.

Где расположен диагностический разъём для подключения диагностического шнура. Распиновка

Доступные функции, которые можно задействовать с помощью диагностического шнурка vag-com

Как правильно подключать кабель VAG-COM к бортовому компьютеру? Необходимо соблюдать определённый порядок действий, и шнурок прослужит на много дольше!

Как сделать диагностику борт системы на наличие ошибок, с помощью VAG-COM?

Удаление ошибок с помощью ВАСЯ диагност

Измерение температуры рабочей жидкости в автоматической коробке 09G, для выставления правильного уровня ATF

Как установить и подключить диагностический инструмент VAS PC. Рекомендательная статья по инсталяции софта и подключения сканера

С помощью параметрирования можно изменить световую конфигурацию Octavia. Заставить свой авто отличаться от других

— фото разъема, — фото, где находится разъем в шкоде, — что надо знать про ОБД-2, — расположение выводов на разъёме OBD-II.

Чтобы подключить адаптер используется разъем OBD – II Находится слева от руля, рядом с рычажком открывания капота

Спецификация OBD-II, предусматривает стандартизированный аппаратный интерфейс и представляет из себя колодку диагностического разъёма (DLC — Diagnostic Link Connector), соответствующую стандарту SAE J1962, с 16-ю контактами (2×8) для подключения диагностического оборудования к автомобилю в форме трапеции.

1. OEM (протокол производителя). GM: J2411 GMLAN/SWC/Single-Wire CAN. VW / Audi: Коммутация +12в. при включении зажигания. 2. Шина + (Bus positive Line). SAE-J1850 PWM, SAE-1850 VPW. 3. — 4. Заземление кузова. 5. Сигнальное заземление. 6. Линия CAN-High высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284). 7. K-Line (ISO 9141-2 и ISO 14230). 8. — 9. Линия CAN-Low, низкоскоростной шины CAN Lowspeed. 10. Шина — (Bus negative Line). SAE-J1850 PWM, SAE −1850 VPW. 11. — 12. — 13. — 14. Линия CAN-Low высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284). 15. L-Line (ISO 9141-2 и ISO 14230). 16. Питание +12в от АКБ

Может пригодиться, у другана возникла необходимость понять, где находится диагностический разъем Skoda Октавия А5 в автомобиле. Тут же нашел, благодаря видео хорошо видно где расположен диагностический разъем Skoda Октавия А5.

А не что в инструкции не написано о том, чтобы снимать бардачек? ХАХАХА) Там написано ‘ввести пену через центральные воздуховоды’! Копируете друг друга, а толку то?

уменя на хендай элантра 2012 года был стук думал стойки стабилизаторов помел стук остался но уже чуть меньше. может уменя тоже фтулка рулевой рейки накрытся. только уменя электро усилитель. зарание спасибо

привет Сергей.подскажи у меня шкода октавия а5 до рейсталинг 2005 г можно ли узнать пробег проблем очень много на щитке 188 000 км недостаточное давление в топливной рампе загорелось давление масла отказал блок комфорта в водительской двери не согласованости распредвала с коленвалом перестала греться по щитку приборов только до 80 градусов загорелась лампа подушки безопасности.короче хотелось бы узнать реальный пробег и если можешь подскажи что взять для диагностики какой мультимарочник

Доля правды в этом есть но не так всё однозначно. У всех моторов разные условия эксплуатации, разное качество самих сальников и т.д. Сальники из хренового материала задубеть могут и через 10тыс км и что будем дальше ездить по Вашей логики или чё там мелочится сразу капремот, а может не мелочится на сальники и просто их поменять и ездит ещё? Конечно я усугубил 10тыс хотя бывает и такое, но 100тыс и сальники под замену, не жлобитесь и всё у вас будет прекрасно наездите свои 500тыс а потом как душе захочется. Конечно не одни сальники клапанов в двигателе могут умереть но всё же это как расходный материал и замена их в среднем от 2-4часов.

Передняя часть, вид слева

Передняя часть Skoda Octavia 4 (A8), вид справа

A – штекерное соединение, 5-контактное -T5b- / штекерное соединение, 5-контактное -T5xb- , штекерное соединение, 6-контактное -T6m- / штекерное соединение, 6-контактное -T6xm B – штекерное соединение, 2-контактное -T2av- / штекерное соединение, 2-контактное -T2xav- 1 – блок управления усилителем тормозов -J539- 2 – блок управления контроля аккумулятора -J367- 3 – блок управления двигателем -J623- 4 – блок управления датчиком выбросов окислов азота -J583- 5 – выключатель дистанционного отмыкания переднего капота -F266- 6 – вeнтилятoр рaдиaтoрa -VX57- 7 – вeнтилятoр рaдиaтoрa справа -V35- 8 – контактный выключатель 2 капота двигателя -F329- 9 – блок управления дополнительным отопителем -J364- 10 – датчик износа тормозных накладок впереди справа -G35- 11 – вентиль регулировки демпфирования впереди слева -N337-

Бензиновый двигатель 1,5 л, DPCA, вид спереди

Бензиновый двигатель 1,5 л, DPCA, вид сверху

Бензиновый двигатель 1,5 л, DPCA, вид справа

Бензиновый двигатель 1,5 л, DPCA, вид сзади

1 – лямбда-зонд 1 перед катализатором -GX10- 2 – лямбда-зонд 1 за катализатором -GX7- 3 – дaтчик урoвня и тeмпeрaтуры мacлa -G266- 4 – датчик температуры охлаждающей жидкости на выходе из двигателя -G82- 5 – датчик температуры охлаждающей жидкости -G62- 6 – модуль регулировки давления заполнения -GX34-

Мecта cбoрки Skoda Octavia 4 (A8): средняя часть автомобиля

Крыша, сдвижная / откидная крыша

1 – антенна на крыше -RX5- 2 – внутреннее освещение сзади -WX2-

Двери Skoda Octavia 4 (A8) Дверь водителя, левостороннее управление

Дверь переднего пассажира, левостороннее управление

Задняя левая дверь

Задняя правая дверь

A – штекерное соединение, 27-контактное -T27b- / штекерное соединение, 27-контактное -T27xb B – штекерное соединение, 4-контактное -T4bl- / штекерное соединение, 4-контактное -T4xbl- 1 – лампочка освещения внутренней ручки открытия задней правой дверцы -L134- 2 – электродвигатель стеклоподъемника окна сзади справа -V27- 3 – наружная ручка задней правой двери -EX9- 4 – устройство замыкания задней правой двери -VX24- 5 – блoк упрaвлeния задней правой двeри -J389- 6 – кнопка включения стеклоподъемника сзади на стороне переднего пассажира -E713- 7 – низкочастотный репродуктор сзади справа -R17- 8 – высокочастотный репродуктор сзади справа -R16-

Рулевое колесо и рулевая колонка Skoda Octavia 4 (A8)

1 – блок управления электроникой рулевой колонки -J527- 2 – кaтушкa cчитывaния иммобилизатора -D2- 3 – электромагнит блокировки извлечения ключа зажигания -N376- 3 – замок зажигания -D

Внутреннее пространство впереди слева

A – шетекерное соединение, 17-контактное -T17b- / шетекерное соединение, 17-контактное -T17xb- , коричневое B – шетекерное соединение, 17-контактное -T17d- / шетекерное соединение, 17-контактное -T17xd- , синее C – штекерное соединение, 3-контактное -T3ab- / штекерное соединение, 3- контактное -T3xab D – штекерное соединение, 2-контактное -T2gj- / штекерное соединение, 2-контактное -T2xgj E – шетекерное соединение, 17-контактное -T17j- / шетекерное соединение, 17-контактное -T17xj- , коричневое F – шетекерное соединение, 17-контактное -T17c- / шетекерное соединение, 17-контактное -T17xc- , красное G – шетекерное соединение, 17-контактное -T17a- / шетекерное соединение, 17-контактное -T17xa- , чёрное 1 – взрыватель головной подушки безопасности, сторона водителя -N251- 2 – высокочастотный динамик впереди слева -R20- 3 – блок управления набором цифровой записи и воспроизведения звука Soundpaket -J525- 4 – левый передний ремень безопасности -NX10-

Внутреннее пространство впереди справа

A – шетекерное соединение, 17-контактное -T17h- / шетекерное соединение, 17-контактное -T17xh- , коричневое B – шетекерное соединение, 17-контактное -T17g- / шетекерное соединение, 17-контактное -T17xg- , чёрное C – шетекерное соединение, 17-контактное -T17k- / шетекерное соединение, 17-контактное -T17xk D – штекерное соединение, 4-контактное -T4ba- / штекерное соединение, 4-контактное -T4xba E – штекерное соединение, 3-контактное -T3ac- / штекерное соединение, 3-контактное -T3xac- 1 – взрыватель 1 подушки безопасности на стороне переднего пассажира -N131- 2 – высокочастотный репродуктор впереди справа -R22- 3 – взрыватель головной подушки безопасности, сторона переднего пассажира -N252- 4 – ключевой выключатель отключения подушки безопасности на стороне переднего пассажира -E224- 5 – правый передний ремень безопасности -NX11- 6 – освещение места для ног справа -W10- 7 – блoк упрaвлeния вeнтилятoрoм для впуcкa cвeжeгo вoздуxa -J126- 8 – световод для освещения интерьера на стороне переднего пассажира -W85- 9 – блок управления информационной электроникой 1 -J794-

Панель приборов Skoda Octavia 4 (A8)

Место для ног слева

1 – диагностика интерфейса информационной шины -J533- 2 – освещение места для ног слева -W9- 3 – модуль педали газа -GX2- 4 – взрыватель коленной подушки безопасности на стороне водителя -N295- 5 – блок управления помощи при парковании -J446- / блок управления навигующего парк-ассистента -J791- 6 – вывод автодиагностики -U31- 7 – блок управления элeктричecкoй бoртoвoй ceтью aвтoмoбиля -J519- 8 – интерфейс доступа и системы запуска -J965- 9 – световод для освещения интерьера на стороне водителя -W96- 10 – модуль выключателей 1 в панели приборов, около рулевого колеса -EX43-

Центральная консоль Шкода Октавия 4 (А8) впереди

Внутреннее пространство сзади слева

Внутреннее пространство сзади справа

Мecта cбoрки Skoda Octavia 4 (A8): задняя часть автомобиля Багажник

Задний бампер Skoda Octavia 4 (A8)

Вид на правую заднюю сторону

Вид на левую заднюю сторону

1 – штепсельная розетка 12 В -U5- 2 – кнопка электрического поворотного прицепного устройства -E474- только у автомобилей с тягово-сцепным устройством 3 – освещение багажника справа -W35- 4 – задний правый габаритный фонарь -MX4- 5 – блок управления электроники регулируемого затухания -J250-

Мecта cбoрки: пол автомобиля Шкода Октавия 4 (А8)

1 – датчик частиц -G784- 2 – блок управления датчиком 3 выбросов окислов азота -J1183- 3 – антенна доступа и полномочий запуска слева -R200- 4 – блок управления заслонки выхлопных газов -J883- 5 – антенна доступа и полномочий запуска справа -R201-

Skoda Octavia I 1.6L 2009 года выпуска приехал в наш сервис на диагностику. На панели приборов горел индикатор CHECK ENGINE.

Колодка выполнена по стандарту OBD 2 VAG, трапециевидной формы. Тип шины связи — CAN.

Bosch MED17.5 TC1766 VAG

Число контактов в колодке : Номер контакта

Bosch MED17.5.2 VAG

Bosch MED17.5.21 VAG

Bosch ME17.5.5 VAG

Bosch MED17.5.26 VAG

Диагностика автомобиля Skoda Octavia I

И та и другая ошибка известные проблемы этих моторов. Поэтому было решено, что вторую, при дальнейшем проявлении будем решать традиционным методом. А от неисправности Системы Вторичного Воздуха (СВВ) будем избавляться раз и навсегда, прошивкой с понижением норм токсичности до ЕВРО2 и физическим удалением не нужных, после перепрошивки, элементов системы.

Итак, была выбрана прошивка от АРС ADACT:

Ответить с цитированием Вверх ▲

Информация о теме

Эту тему просматривают: 1 (пользователей: 0 , гостей: 1)

Chiptuning, scr, dpf, egr off.

Чип тюнинг Mercedes, BMW, VAG, TOYOTA LEXUS.

Снятие блока управления двигателя в автомобиле Skoda Octavia I

Блок управления двигателя у этого автомобиля находится за водонепроницаемым кожухом, в районе стеклоочистителей лобового стекла.

Вид установленного в автомобиле ЭБУ двигателя

Подключение к блоку Simos 3

Внутри блока проц: Infineon SAK-C167CR-LM и флеш: AM29F400BB.

Питание +12В — 3-ий пин в большом разъёме, масса — 1-ый пин в большом разъёме и к-линия диагностики — 17-ый пин в том же разъёме.

Процесс чип-тюнинга автомобиля Skoda Octavia I. Чтение и запись прошивки

Пробуем считать прошивку в BSL-режиме, модулем C16x(+T) — неудачно.

Запись завершена, собираем блок и ставим его на место.

Результаты чип-тюнинга Skoda Octavia 1

Работы были проведены с использованием программного обеспечения производства АРС ADACT, поэтому сертификат отправляется клиенту.

На той неделе приятелю стало интересно разобраться, где находится obd разъем Шкода Октавия А5 в машине. Сразу нашел, в этом видео-ролике четко видно где расположен obd разъем Шкода Октавия А5.

Видно, знающий спец! По красоте всё поверхностно и суть. Начинаешь говорить и сам себя перебиваешь. Мысли в кучу. Просто жаль, может че важное сказать хотел. Видно повидал многого от тех кто только в носу умеет ковырятся и от тех кто . технику почем зря от жадности или от незнания. Завтра еду смотреть А5 1.6. Удачи Вам и нам)

Цвет масла зависит от типа. у меня на Киа, например, оно красное, тут то ли синее, то ли зеленое. но этот краситель никак не влияет на само масло, т.к. сделан исключительно для того, чтобы не его не путали с другими жидкостями.

Кирилл,менял на такой же модели антифриз.Делал как ты описал,но в итоге в расш.бак влились всего 1,5литра и все.Промучился полдня.Так и стоит пока.

Сижу и думаю зачем я это посмотрел, наверное чтоб в очередной раз понять:’ если хочешь чтоб сделали хорошо-сделай сам’.

Если кто будет искать – эта пластиковая штука называется ‘термоусадка’. На видео так-же не указано, что её надо буквально слегка обжигать (или сильно греть), чтобы она пристала плотно к рычагу. И, кстати, да – перед тем как чиркать зажигалкой, убедитесь, что нигде не подтекает топливо. В ином случае, Ваш ремонт увидят за киллометр

здравствуйте Владислав, подскажите на фольц. Таурег 2, 2011т с 3,0тд, кпп 8ступка, пробег 110т км. нужно ли менять масло в АКПП, так как производитель по словам официалов утверждают что масло в кппп туарегов рассчитан на всю службу авто. (но что то мне с трудом в это верится). Вся проблема в том что официалы говорят что после замены масла могут начаться проблемы с кпп, по причине нового масла, так как оно может вымать отложения старого масла, и привести к нестабильной работе кпп. помогите разобраться как быть в данной ситуации. Спасибо.

У меня вибрации при разгоне не было, но была вибрация на скорости 120 и выше, люфт был хорошо ощутимый.

Качественные ремкомплекты для стеклоподъемников Шкода по самым низким ценам! Ремонт стеклоподъемника всего за 1 ЧАС! Замена механической часки стеклоподъемника, троса, направляющие каретки стеклоподъемника, ролики стеклоподемника –

У меня был гольф 4 – чёрного цвета. Но я только масло и свечки поменять могла! Слава Богу он всегда ездил и не ломался!?

Последовательность разборки диагностического разъема

Как правило, попытки отремонтировать изношенный разъем не дают результатов, его приходится менять полностью. Разборка выполняется следующим образом:

Пины в соответствии со схемой вставляются в разъем и фиксируются пластиковыми язычками-защелками. После установки контактов корпус закрывается пластиковым фиксатором и устанавливается обратно в гнездо. Все работы и по разборке, и по сборке разъема должны проходить с минимальным механическим усилием. Если приходится прикладывать силу, значит, что-то делается неправильно.

Менять контакты или еще какими-либо способами вмешиваться в систему электроснабжения автомобиля можно только при наличии специальных знаний, опыта и инструментов. Непрофессиональное самостоятельное вмешательство владельца в работу авто может привести к непредсказуемым последствиям.

Выбор оборудования для диагностики Skoda Octavia Tour, А5, А6, A7

Поиск колодки для диагностики необходим для подключения адаптера или сканера, а так же программатора. Небольшой список рекомендуемого оборудования для диагностики моделей Octavia:

Для более подробного изучения вопроса рекомендуется прочитать статьи по данной теме:

Рекомендуемые видео по диагностике Skoda Octavia Tour, А5, А6, A7

Получилось ли Вам найти диагностический разъем?

Илья ВасильевАвтор сайта / Диагност

Автор всех статей на сайте. 7-ми летний опыт в автодиагностике и ремонте авто любой сложности и любых марок. Увлекаюсь программированием, чип-тюнингом.

Публикую статьи с обзорами диагностического оборудования, делюсь опытом, программами и инструкциями.

Расположение диагностического разъема

Прежде всего нужно определить, где находится диагностический разъем Шкода Октавия, чтобы получить к нему свободный доступ для ремонта или замены. Расположение зависит от поколения и года выпуска автомобиля.

Для всех версий Skoda Octavia используется стандартный диагностический разъем OBD-II. Он обладает трапециевидной формой, имеет 16 контактов для подключения сканера к бортовому компьютеру автомобиля. Варианты расположения:

Расположение диагностического разъема Шкода Октавия может зависеть и от года производства. До 2010 года место оставалось неизменным – разъем располагался под рулевой колонкой. На более новых версиях автомобиля возможны различные варианты.

Прошивка ECU (программирование ЭБУ «на столе») осуществляется со снятием блока. Перепрошивка возможна с использованием загрузчиков, работающих с процессором ЭБУ через BSL-режим.

В материале “Компьютерная диагностика Шкоды Октавии своими руками” имеется более подробная информация о типах ЭБУ, а так же о способах прошивки.
