Что необходимо для проведения диагностики ваз-2110

Итак, чтобы проверить свой автомобиль на наличие неисправностей, выявить поломки инжектора и ошибки бортового компьютера, потребуется следующее:

  • адаптер, предназначенный для соединения ЭБУ (электронного блока управления авто) с ПК, а также вывода всех полученных результатов на дисплей планшета, смартфона или лэптопа. Приобретая адаптер, следует обязательно учитывать все особенности авто, так как данные устройства не являются универсальными. Для машин ВАЗ-2110 отличным выбором будет модель ELM327;
  • кабель, обеспечивающий подключение адаптера к персональному компьютеру и диагностическому разъему автомобиля. Его длина должна составлять не более 5 метров, поэтому обязательно учитывайте это требование при выборе оборудования для проведения диагностики;
  • ноутбук или планшет. Многие эксперты настоятельно рекомендуют использовать именно переносной портативный компьютер, который обеспечит вам полную свободу действий в процессе проведения диагностических работ;
  • программное обеспечение. Самую актуальную его версию можно легко найти на сайте производителя адаптера или на специализированных сайтах, посвященных диагностике и ремонту ВАЗ-2110.

Основные возможности

Давайте познакомимся с возможностями, которые предоставляет микросхема ELM327:

  • Считывает коды ошибок, неисправностей автомобиля;
  • Отображает коды и их описание;
  • Экспортирует данные на распечатку, если необходимо;
  • Удаляет коды ошибок;
  • Выводит данные в метрической системе измерения и системе, используемой в США;
  • Записывает, сохраняет данные, строит графики;
  • Имеет счетчик разгона с 0 до 100 км/час, что позволяет проводить диагностику на ходу.

Что необходимо для работы

Если вы решили проводить диагностику неисправностей своего ВАЗ 2110 самостоятельно, то вам потребуется несколько основных вещей для этой работы.

Устройство

Особенности

Это своего рода микросхема, заключенная в корпус. Она позволяет соединить «мозги» вашего автомобиля с компьютером и выдать соответствующую информацию на экран ноутбука или планшета

Служит для соединения адаптера с автомобилем и компьютером. Обычно идет в комплекте с адаптером

При выборе компьютера опирайтесь на то, что у вас есть — стационарный ПК, планшет, ноутбук. Лучше переносной компьютер, поскольку соединять авто со стационарным ПК сложно. Не подойдут для диагностики кабели длиной более 5 м, так что учтите это при подключении к ПК

Необходимое программное обеспечение можно найти на просторах Интернета, либо взять софт, предоставляемый в комплекте с адаптером. Проблем с поиском ПО нет сегодня никаких.

Основные виды компьютерной диагностики

Адаптер, подключаемый к бортовой компьютерной системе и вашему ноутбуку (или планшету), позволяет проводить следующие виды диагностических работ:

  • оценка технического состояния двигателя. Она позволит выяснить, по какой причине силовой агрегат вдруг теряет исходную мощность, а также поможет разобраться, почему увеличивается расход топлива, возникают проблемы с запуском мотора;
  • диагностика подвески, которая просто необходима, если возникают проблемы с маневренностью авто, неравномерно изнашивается резина, появляются посторонние звуки в процессе езды;
  • проверка состояния автоматической коробки передач. Данная функция вам не потребуется, так как ВАЗ-2110 оснащается «механикой». Однако для диагностики других машин она имеет огромное значение.

Как понять, что машина неисправна?

На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.

#1 pervomayskiy

  • Advanced Members
  • 83 сообщений
    • Марка авто: ВАЗ 21150 1.5i
    • Откуда: Воронеж обл.

    Здравствуйте,обшарил форум в поиске но подходящего ответа на свой вопрос не нашёл,если баян-простите пожалуйста.(Вообще не туда тему создал,удалить не могу. Админы,перенесите пожалуйста в нужную ветвь.)

    Имею OBD-II адаптер ELM-327 версии 1.5

    Имею ПО “Torque pro” 1.8.14 на Android 4.0.4

    Мозги в машине Bosch 2111-1411020-80. (машина ВАЗ 21150 2004 года выпуска)

    Установив адаптер в диагностический разъём происходит успешное подключение телефона к ELM 327, но подключение к ЭБУ не осуществляется

    Попробовал подключить адаптер к Ниве шевроле-работает, подключил к Dewoo nexia- работает, так же успешно работает с ваз 2114. Какие ЭБУ у этих авто мне не известно.

    Вопрос: почему адаптер не работает с моим ЭБУ?

    Какие есть идеи?

    #2 maks52

    Я добрый и пушистый, но если чО — замочу.

  • VIP Member
  • 2 097 сообщений
    • Марка авто: крокодил 21312 / Газель 330232
    • Откуда: Нижний Новгород

    Elm327 подключение к ваз 2110

    Вопрос: почему адаптер не работает с моим ЭБУ?
    Какие есть идеи?

    #3 vovan34rus

  • VIP Member
  • 5 462 сообщений
  • а что с имобилайзером?

    #4 pervomayskiy

  • Advanced Members
  • 83 сообщений
    • Марка авто: ВАЗ 21150 1.5i
    • Откуда: Воронеж обл.

    Он активирован, но адаптер не подключается как в активном состоянии АПС, так и пассивном.(К диагностам ездил и ЭБУ диагностировали,так что колодка/провода целые)

    #5 skyline34

  • VIP Member
  • 571 сообщений
    • Марка авто: 2115 — 2 штуки
    • Откуда: Чишмы

    был когда то к-лайн, брал тока январики. может и тут такая же делема? январи 5.1,7.2 берет, а вот бош, м73 уже не могет

    #6 pervomayskiy

  • Advanced Members
  • 83 сообщений
    • Марка авто: ВАЗ 21150 1.5i
    • Откуда: Воронеж обл.

    На ШНиве, владелец сказал, что мозги у машины Bosch 7.9.7. Машине 2 года.

    По коду мозгов моей машины ( 2111-1411020-80) яндекс выдаёт что это контроллер Bosch M7.9.7.

    #7 111

  • VIP Member
  • 10 874 сообщений
    • Марка авто: Калина была.
    • Откуда: РСФСР
    Код ошибки:  ELM327 не подключается к ЭБУ ?: подробное описание ❗, почему адаптер ЕЛМ 327 не видит или перестал подключаться к электронному блоку управления авто и как настроить сканер

    На ШНиве, владелец сказал, что мозги у машины Bosch 7.9.7. Машине 2 года.

    1 тема от астрахань 2021-03-19 14:32:20

    • Астрахань
    • Новый участник
    • Неактивен
    • Регистрация: 2021-03-19
    • Сообщений: 7Спасибо: 0
    • Авто: Ваз21101

    2 ответ от antkuv 2021-03-19 16:03:34

    • AntKuv
    • Фанат лада2111.рф
    • Неактивен
    • Откуда: Тамбов
    • Регистрация: 2021-09-01
    • Сообщений: 815Спасибо: 369
    • Авто: ВАЗ-2110

    9 ответ от vl_f 2021-03-20 22:32:06 (2021-03-20 22:35:12 отредактировано vl_f)

    • vl_f
    • Новый участник
    • Неактивен
    • Регистрация: 2021-11-22
    • Сообщений: 2Спасибо: 1
    • Авто: 2110

    Elm327

    Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 выполняют самостоятельно полноценную диагностику.

    ELM327 представляет собой одну из последних разработок OBD. Данный сканер применяется проверки авто с помощью компьютера. Ключевое преимущество заключается в том, что устройство поддерживает все известные протоколы OBD и взаимодействует со много программами диагностики. Для связи устройства с компьютером используется кабель USB.

    Подключение елм 327 к ваз 2110
    ELM327

    Программное обеспечение для ELM327 преимущественно бесплатное, хотя определенный софт доступен только за оплату.

    Работа адаптера возможна на компьютерах с различной ОС. А именно:

    Полноценно раскрыть возможности сканера можно только за счет правильно подобранного программного обеспечения. Для самостоятельной диагностики бесплатно доступен софт для сканирования КПП и двигателя. Коммерческие версии программ позволяют дополнительно проверять другие узлы автомобиля.

    Obd2 автосканер для автомобиля ваз – cписок контролируемых параметров

    1. Вывод и чтение из блоков памяти БУ данных об ошибках/неполадках;
    2. Отображение значений измеряемых параметров по факту;
    3. Управление и контроль исполнительных механизмов;
    4. Вывод графической информации со значениями во время после проверки (графики и таблицы);
    5. Использование специализированных возможностей ЭБУ (в зависимости от производителя);
    6. Тестирование и контроль компонентов схем электрических соединений, корректность установки компонентов электрических цепей (микросхем/датчиков);
    7. Нормативные (заявленные) данные по контролируемым параметрам;
    8. Проведение измерений напряжения;
    9. Проведение измерений сопротивления;
    10. Проведение измерений силы тока;
    11. Использование осциллографа для регистрации значений, полученных при тестировании.
    12. Определение около 3000 кодов ошибок;
    13. Обороты двигателя – холостой ход, рабочий код;
    14. ТОЖ;
    15. Расход топлива;
    16. Температура воздуха на впуске и скорость потока воздуха;
    17. Абсолютное положение заслонки дросселя;
    18. Кислородный датчик;
    19. Показатели топливной системы и давления;
    20. Считывание других данных и неисправностей.

    Прибор для диагностики, подключенный к блоку управления Лады, оценивает точность, исправность датчиков. Результат – четкая оценка техсостояния и получение возможности произвести ремонт в сжатые сроки с минимальными финансовыми затратами.

    Scan tool pro

    Scan Tool Pro – компактный адаптер без внешней среды, построен на универсальном микропроцессоре elm327 (базовый) Версия чипа v.1.5 (PIC18F25k80). Данный диагностический OBD2 сканер используют совместно с ноутбуком или смартфоном, имеется Wi-Fi и Bluetooth версии.

    Девайс практичен и надежен, поэтому раскупают его у официальных дилеров очень быстро. Отзывы в основном на данный адаптер положительные, но есть сложность с покупкой из-за дефицита оригинальных версий. Поддерживает все распространённые протоколы и марки авто.

    Видео «как пользоваться устройством elm327»

    В ролике ниже представлена подробная инструкция на тему правильной эксплуатации девайса ELM327 (автор видео — канал Pro Polo).

    Видео «обзор и тестирование диагностического гаджета elm327»

    Подробная информация о девайсе ELM327 приведена на видео ниже (автор видео — S KITAYA).

    Доброго времени суток. Очень нужна помощь знающих людей, т.к в инете ничего не нашел.

    Начитавшись в инете об адаптерах для диагностики, решил приобрести ELM327 USB v1.5, тут тем более машина так и троит. Поставил драйвера, установил разные программы, адаптер определился, думал всё, но не тут то было. Начинаешь коннектиться к ЭБУ, появляется проблема — нет связи.

    Пробовал разные программы: OpenDiagFree, ScanMaster-ELM, ScanTool, Вася Диагност 11.2.Вообщем не одна программа не установила связь. ScanMaster при подключении показывает версию ELMa, напряжение борт.сети и ещё много всего, что говорит о том, что сам адаптер подключен и определился.

    Вычисление кодов

    Чаще всего «расшифровывают» коды диагностической программы специальным прибором. Однако на ВАЗах это не так уж трудно сделать своими руками.

    Само диагностика происходит так:

    • Соединяете контакт «В», который имеет колодка диагностики и «массу»;
    • Ключ в зажигании поворачиваете на третье положение, машину не заводите;
    • Сначала упомянутая лампа «CHECK ENGINE» трижды подряд, вспышками высвечивает код 12. Он, собственно, ни о какой неисправности не сигнализирует, а просто показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает один раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее двух секунд, мигает два раза подряд (двойка). Вот и получилась цифра два. И так повторяется три раза, чтобы водитель разобрал эти знаки;
    • Теперь нужно быть внимательным, чтобы не пропустить неисправностей. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если таковые есть. Точно так же – вспышками и паузами.

    Заводской контролер

    На большинстве автомашин ВАЗ 2110 установлен контроллер «Январь-4». Обратная связь в нем не предусмотрена. Сигналом обнаружения неисправности считается включение «CHECK ENGINE». Выявлений неисправностей в таком контролере не так уж много – коды ошибок вычисляются, начиная с цифры 12, и заканчивая 61.

    Зачем нужна диагностика

    Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.

    Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:

    1. Изучить все системы вручную методом демонтажа и тестирования, потратить кучу времени и нервов. Вероятность отыскать причину поломки далеко не 100%.
    2. Провести компьютерную диагностику своими руками путем подключения специального адаптера, кабеля к компьютеру. Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы легко найдете причину, по которой машина начала себя ненормально вести.

    Используемые программы и приложения

    Программное обеспечение, которое может быть использовано для диагностики в представлено широко. Портативный прибор для диагностки Scan Tool Pro или любой другой OBD2 адаптер без собственной внешней среды способен работать, как через смартфон (Anroid, iOS), так и через ноутбук c ОС Windows.

    Распространенными и популярными программами для диагностики Ваз и Газ в настоящее время являются:

    • OpenDiagPro. Предназначена для машин с инжектором. Контролирует не только все основные цифровые и графические параметры силового агрегата, но указывает на ошибки ЭБУ. Имеется версия для ПК и смартфонов, используют для диагностики через 16 pin OBD2.

    Код ошибки:  Диагностический сканер Lexia 3 PP2000 для всех автомобилей Peugeot и Citroen / Автомобили и другие средства передвижения и аксессуары / iXBT Live

    • Diagnostic Tool v1.31.2 – функциональная программа, огромное число регулировок. Работает через KLine (VAG адаптер-кабель). Распространяется только версия для компьютеров и ноутбуков. • Стандартная программа My Tester VAZ, используют при выпуске автомобиля с завода.

    Так же подойдет для диагностических операций. Только версия для ПК. • Программа KWP_D дает возможность производить проверку всех марок отечественных машин, ряда популярных иномарок, их силовых агрегатов. Версия только для настольных ПК. • Интерес пользователям также представляет программа АВТОВАЗ New.

    Как решить проблему самостоятельно?

    В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины.

    Как известно, адаптеры этого типа позволяют осуществлять подключение к блока управления в большинстве транспортных средств зарубежного производства, выпущенных после 1996 года. Итак, как же решить проблему своими силами?

    Для начала следует правильно осуществить подключение адаптера:

    1. В первую очередь, необходимо подключить устройство к гнезду бортового компьютера транспортного средства. Как правило, проблем с подключением у автовладельцев не возникает, но на некоторых моделях авто приходится дополнительно использовать переходники. В большинстве случаев гнездо для подключения расположено под рулем авто, иногда оно находится в вещевом ящике либо под ним. Также разъем может находиться неподалеку от прикуривателя.
    2. Далее, необходимо завести двигатель машины — не включить зажигание, а именно завести. В зависимости от модели авто, блок управления может попросту не видеть адаптер без запуска мотора.
    3. После этого нужно синхронизировать адаптер с мобильным гаджетом на платформе Андроид, для этого используется беспроводное соединение Bluetooth. Чтобы сделать это, зайдите в конфигурацию Bluetooth и сначала включите функцию, после чего осуществите поиск доступных элементов. Когда адаптер обнаружится, к нему нужно подсоединиться, для подключения используется специальный код. Это может быть 0000, 1111, 1234 либо 6789.
    4. Когда девайс успешно подключен к мобильному гаджету, необходимо зайти в утилиту. В программе следует найти конфигурацию и настроить ее в соответствии со всеми нужными параметрами, в зависимости от авто. Процедура настройки может различаться в зависимости от ПО, однако принцип везде один и тот же. Вам необходимо найти адаптер, синхронизированный с мобильным телефоном.
    5. Если вы все сделали правильно, то утилита должна начать работу. Вы сможете считать всю необходимую информацию о работе оборудования, систем и датчиков. Но если синхронизироваться не удалось, то можно попробовать решить проблему добавлением строк инициализации. Строки инициализации индивидуальны для каждой отдельной модели транспортного средства — они добавляются вручную. Список со строками инициализации, которые необходимо вводить при подключении оборудования, приведен ниже. Чтобы результат был правильный, необходимо в память добавлять только те строки, которые точно соответствуют модели транспортного средства.

    Elm327 подключение к ваз 2110Elm327 подключение к ваз 2110

    Как самостоятельно сделать диагностику ваз-2110

    Последний вопрос, который осталось раскрыть в нашей статье, – это последовательность проведения диагностики ВАЗ-2110. Выглядит она следующим образом:

    • подключаем адаптер к диагностическому разъему ODB, который располагается под рулевой колонкой;
    • включаем планшет или ноутбук, на экран которого будут выводиться результаты диагностики;
    • включаем зажигание авто. Для проведения проверки двигателя и подвески, а также для вывода на дисплей нужной информации требуется обязательная подача питания на бортовую сеть машины;
    • запускаем программное обеспечение и получаем результаты диагностических процедур;
    • расшифровываем коды ошибок и определяем неисправности тех или иных узлов и механизмов авто.

    Как видите, ничего сложного в самостоятельной диагностике ВАЗ-2110 нет. Вы легко сориентируетесь во всех ее тонкостях, не имея соответствующих знаний и навыков, сможете определить имеющиеся проблемы, не обращаясь в автосервисы, и сумеете значительно снизить финансовые затраты на обслуживание своего автомобиля.

    Компьютерная диагностика

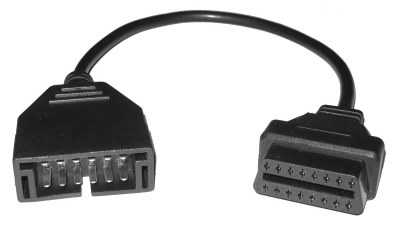

    Для компьютерной диагностики ВАЗ 2110 потребуется адаптер KKL (другое название 2KL, KL, K-line).

    Чаще данный адаптер встречается под названием «VAG Com 409.1 KKL». В данной аббревиатуре «VAG Com 409.1» это название программы, которая идет на диске вместе с кабелем. Данная программа предназначена для диагностики Audi, WV — нам не пригодится.

    Для подключения ВАЗ 2110 к компьютеру скачиваем и устанавливаем программу OpenDiag.

    Вообще существует довольно большое количество программ для соединения ВАЗ посредством адаптера KKL, можете установить все и выбрать наиболее понравившуюся. OpenDiag — бесплатная программа, проект находится в постоянном развитии. Постоянно добавляются новые блоки, расширяются функциональные возможности.

    1. Подключаем адаптер KKL к компьютеру. Windows найдет новое устройство — указываем путь к скачанным драйверам.

    После успешной установки в диспетчере появится новой устройство — запоминаем Com порт.

    2. Подключаем адаптер к машине через разъем OBD2, находится под рулевой колонкой справа. Включаем зажигание, на кабеле загорится светодиод.

    https://www.youtube.com/watch?v=Ky2IPv9x21w

    3. Запускаем программу OpenDiag. Меню «Настройки» — устанавливаем com port.

    Далее на главной нажимаем «Определение комплектации». Пойдет процесс соединения с ЭБУ. Если процесс пройдет успешно будет выведена информация об авто и блоке управления.

    Нажимаем «Переход к диагностике блока» и приступаем к диагностике авто — считыванию и анализу показаний.

    Материалы для скачивания:

    Распиновка на некоторые автомобили

    Коды ошибок OBD 2

    Коды ошибок ВАЗ

    Коды ошибок для контролеров Микас 10.3/11

    Особенности проведения компьютерной диагностики автомобиля

    Каким образом осуществляется диагностика с применением всего перечисленного выше оборудования и программного обеспечения? Ответить на этот вопрос вам поможет подробное описание данной процедуры:

    • диагностический софт передает через адаптер запрос на контроллер авто;
    • контроллер, в свою очередь, предоставляет всю необходимую информацию о состоянии основных бортовых систем вашей машины;
    • программное обеспечение анализирует данные и выдает на дисплей результат в максимально читаемом виде;
    • воспользовавшись информацией в Сети, вы расшифровываете коды ошибок, полученные в результате диагностики, и выявляете проблемы с теми или иными узлами и механизмами авто.

    Данные передаются на компьютер по протоколу ODB II. Он имеет ряд недостатков, однако для диагностики автомобиля ВАЗ-2110 вполне подходит, так как отечественные машины оснащаются значительно меньшим количеством электронного оборудования, чем современная импортная техника.

    Порядок использования

    Перед приобретением адаптера удостоверьтесь в его совместимости с вашим авто. После приобретения адаптера важно правильно выполнить подключение сканера к разъему. Как правило, OBD 2 коннектор находятся в салоне под торпедой. У моделей до 2006 года выпуска обычно 12 pin разъем (GM), и чтобы подключить сканер потребуется переходник на 16 pin.

    Код ошибки:  Ошибка P0441 Лада Гранта, Калина 2 — адсорбер

    Информация по расположению разъемов представлена в таблице и на фото ниже.

    Пошаговая инструкция по проведению диагностики ваз-2110 своими руками

    Для проведения компьютерной диагностики автомобиля ВАЗ-2110 рекомендуется обращаться в специализированные автосервисы, имеющие в своем распоряжении все необходимое оборудование. Однако такой подход имеет несколько существенных недостатков. Во-первых, процедура выявления неисправностей в СТО может обойтись довольно дорого.

    Именно поэтому в данной статье мы рассмотрим, как выполняется компьютерная диагностика ВАЗ-2110 своими руками, приведем подробную пошаговую инструкцию и поможем вам свести к минимуму затраты.

    Разновидности оборудования, используемого для проверки lada

    Список диагностических прибор используемых не только в специализированных автосервисах, но самостоятельно, например – в гараже. • Корректоры одометров, с установкой значений километража; • Модели, поддерживающие протоколы, с помощью считывания информации, стирания ошибок, расшифровываются коды:

    Спросом пользуются диагностические приборы, которые поддерживают совмещение с блоками ABS, SRS, а также – с использованием CAN-шины.

    Распиновка разъема odb: удобная схема расположения контактов

    Чтобы собственноручно выполнить диагностику автомобиля ВАЗ-2110 через разъем, расположенный под рулевой колонкой, необходимо знать, куда подключать то или иное оборудование. Эту задачу существенно облегчает распиновка, которая представляет собой схему размещения контактов. В ней обозначены следующие основные выходы:

    • А – к этому выходу подсоединяется масса от аккумулятора автомобиля;
    • B – выход предназначен для подсоединения оборудования типа L-Line. Он применяется не на всех модификациях ВАЗ-2110, поэтому обязательно обращайте на это внимание, когда подбираете компьютерный сканер или адаптер;
    • M – к этому выходу осуществляется подключение устройств типа K-Line. Они вполне заслуженно считаются оптимальным выбором для самостоятельной диагностики ВАЗ-2110, так как обеспечивают отличное взаимодействие с любой компьютерной техникой;
    • H – выход, на который подается питание в процессе выполнения диагностических операций;
    • G – очень важный элемент распиновки, так как именно он обеспечивает контроль безопасности всех проводимых процедур, исключает какие-либо замыкания или другие аварийные ситуации.

    Такое обозначение контактов позволит вам избежать ошибок при подключении диагностического оборудования, а также качественно выполнить все необходимые работы. Теперь, когда вы знаете расположение разъема ODB, а также основных его компонентов, можно приступать к оценке технического состояния автомобиля.

    Расположение диагностических разъемов и рекомендуемые автосканеры:

    № п/пМарка ВАЗМестонахождение разъемаПодходящие и рекомендуемые сканеры программа
    12105, 2107 (с инжектором)С левой стороны от рулевой колонкиVAG-Адаптер Переходник 12 pin OpenDiag Mobile
    22108, 2109Ниже вещевой полки, по центру.
    32113, 2114, 2115В районе прикуривателя, ниже приблизительно на 10-12см.Scan Tool Pro Переходник 12 pin OpenDiag Mobile
    42110, 2111, 2112С правой стороны по отношению к рулевой колонке, под торпедо.
    5Лада Приора, Калина,В проеме, расположенном за бардачком.Scan Tool Pro 2021 OpenDiag Mobile
    6Лада ВестаРасполагается под рулевой колонкой слева, слева около ручки для открытия капота, под монтажным блоком
    7Лада ЛаргусВнутри бардачка на задней его стенке и закрыт защитным колпачком
    8Лада ГрантаПрямо над прикуривателем.

    Современные популярные модели

    Для обзора выбраны лучшие диагностические сканеры совместимые с ВАЗ. Внимание уделяем следующим образцам:

    Стоит ли обращаться на сто?

    Качество проведения диагностики на СТО зачастую мало чем отличается от самостоятельной проверки. Наличие у вас адаптера и кабеля для подключения устройства позволяет без постороннего вмешательства разобраться с неполадками собственного авто.

    Обратившись на СТО, вам могут провести диагностику тем же самым оборудованием, только при этом запросят у вас приличную сумму денег. Если самому не контролировать ход проверки, мастера могут заявить об обнаружении других ошибок, которых в действительности не существует.

    Результатом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.

    Подключение елм 327 к ваз 2110
    Пример адаптера с кабелем

    Единственный вариант, когда стоит обращаться в автосервис — это отсутствие оборудование для диагностики и наличие хороших знакомых среди автомехаников.

    Тема: можно ли подключить elm327 на ваз?

    У меня такая проблема. у меня ваз 21101 2006 года и я хочу делать диагностику инжектора сам на андроиде , но я не могу найти подходящий елм327 я их уже перепробывал кучу разных версии 2.1 и 1.5 и никакая не подходит. никто не сталкивался с такой проблемой?

    Установка нового адаптера

    Для ВАЗ 2110 подходят современные адаптеры elm 327 с программой (проколом) OBD-II. Их установка возможна и своими руками. Для начала нужно приобрести elm 327, кабель к нему. Расположение диагностического разъема вам уже известно. Обязательно изучите инструкцию, в которой указана распиновка колодки, и местоположение каждого разъема.

    Схема подключения ELM327 к диагностической колодке 12 PIN

    Колодка снимается довольно легко. В каждый разъем колодки вставляете свой кабель, обязательно сверяя, чтобы распиновка elm 327 соответствовала указаниям производителя. Проверьте, чтобы каждый разъем был правильно подключен, и каждый кабель соответствовал своему месту. После этого колодка устанавливается на свое место.

    Подключение диагностического разъема к колодке

    Фотогалерея «строки инициализации»

    1. Данные для инициализации с ЭБУ

    2. Данные для иницилазиации с ЭБУ

    Подведем итоги

    С появлением компьютерной диагностики автовладельцы и специалисты по ремонту сразу оценили основные преимущества в виде экономии времени, а также отсутствии необходимости демонтажа и тестирования важных узлов и деталей автомобиля.

    Диагностический разъем OBD 2: для чего нужен и какие неисправности можно просканировать. Что такое система OBD, общее назначение и дальнейшее развитие.

    Появилась ошибка двигателя, загорелся чек: как стереть ошибку из памяти ЭБУ. Доступные способы сброса ошибки, считывание и расшифровка ошибок двигателя.

    Принцип работы ЭБУ, устройство платы и разъемы. Обработка данных ECU, CAN-шина. Причины неисправностей блока управления двигателем, ремонт или замена блока.

    Назначение электронного блока управления ECU, принцип работы устройства. Входной и выходной сигнал ЭБУ, преобразование аналогового и цифрового сигнала.

    Место расположения электронного блока управления двигателем (ЭБУ, ECU) автомобиля на разных транспортных средствах. Назначение и функции ЭБУ, особенности.

    Для чего предназначен блок управления двигателем, различные типы ЭБУ. Диагностика контроллера, как подобрать блок управления мотора для замены, ремонт ECU.

    Оцените статью
    OBD
    Добавить комментарий

    Adblock
    detector
