Масса эсуд

В SAMAR с движком 1,5 л, масса для ЭСУД берётся с корпуса мотора, с крепления заглушек. Заглушки находятся с правой стороны головки блока.

В SAMAR с движком объёмом 1,6 л, но так же и 1,5 л, Которые имеют в своём составе ЭСУД последнего поколения (Bosch 7.9.7, Январь 7.2) масса ЭСУД берётся с приваренной шпильки. Шпилька крепится к железным каркаса панели устройств к тоннелю пола (под пепельницу).

На практике встречается, что данная шпилька красится на заводе и слабо затянутые. Потому, с течением времени может разболтаться и в момент включения вентилятора, будут просадки в напряжении последующих датчиков (что приведёт к скачкам оборотов):

УАЗ Патриот с Микаса 11 Е2

Минус АКБ прикручивается к кузову на левом брызговике, меж АКБ и левой фарой, на приварную шпильку:

Медный плетеный жгут заземления ДВС, приверченный к кузову на приварную шпильку в нижней части левого брызговика:

К движку жгут крепится под левой подушкой мотора, одним из болтов крепления масляного картера (вид снизу):

Массы контроллера ЭСУД, берутся с фронтального болта, стягивающего половинки впускного коллектора, рядом с дроссельным патрубком.

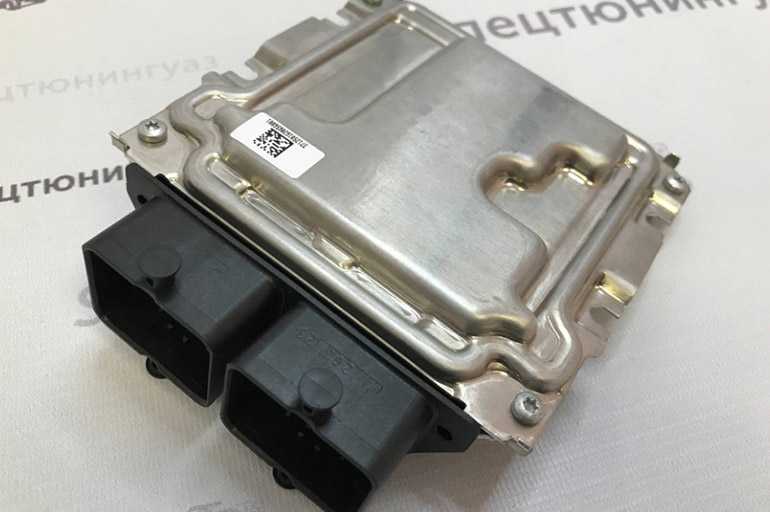

Сам контроллер ЭСУД, крепится под капотом, в задней части правого брызговика. Диагностическая колодка эталона OBDII, находится рядом с контроллером.

Газель с движком 405. 406

Минус АКБ прикручивается к массе кабины, на приварную шпильку на площадке, над правым лонжероном, под свесом моторного щита. На эту же шпильку, приверченный плетеный жгут заземления ДВС. В Неких выполнения, меж приварной шпилькой и минусом АКБ, имеется выключатель массы.

2-ой конец плетеного жгута заземления ДВС, приверченный к задней шпильке стягивающей половинки впускного коллектора, вкупе с массами контроллера ЭСУД:

Перемычка, заземляющая раму, крепится одним концом к кабине под левой фарой, болтом М 6 (вкупе с массами левой части подкапотного жгута),

А вторым концом к раме, по вертикали от первого, на левой стороне рамы болтом М 8.

Болт проходит через отверстие в раме, потому для надежной затяжки болтового соединения нужно придерживать головку болта изнутри рамы, впереди, через отверстие для буксировки. На практике встречались болты под ключ 10. 11 и 12 мм. Гайка всегда под ключ 13 мм.

Газель с движком 4216

Минус АКБ аналогично варианту с ДВС 405 и 406. А вот крепление плетеного жгута заземления ДВС несколько отличается. На движке 4216 заземление ДВС крепится на шпильку крепления крышки головки, на задней части мотора. Во избежание получения ожогов, подтягивать это крепление лучше на прохладном движке. Ключ на 13 мм.

Заземление рамы аналогично движкам 405. 406:

Масса контроллера ЭСУД (до 2021 г.) берется со шпильки крепления транспортировочной проушины ДВС, в его левой фронтальной части. Гайка под ключ 15 мм.

На фото виден так же дополнительный плетеный жгут с рамы на обозначенную проушину, но на мой взор, вернее его закрепить по аналогии с 405 мотором.

С 2021 года масса контроллера ЭСУД, берется конкретно с минусовой клеммы АКБ:

Так как в Газелях минусы на ЭБН и задние габариты берутся с рамы, то ненадежное заземление рамы, может вызвать зависимость давления горючего, от количества включенных ламп внешнего освещения (габариты, стопы, задний ход и т.Д.).

И еще:

С 2021 года на Газелях начал применяться Блок предохранителей нового эталона:

А на ДВС 4216 и катушка зажигания нового эталона, снаружи напоминающая ВАЗовские модуль зажигания для ЭСУД Январь 5. 1.

Датчик неровной дороги на а / м с ДВС 4216 находится в правой фронтальной части рамы.

Если жгут идущий к ДНД НЕ прихваченного стяжками к кронштейну натяжения ремня генератора и патрубке остывания, то он может повредиться в передвигающиеся детали мотора и вызвать в конечном итого отказ канала обработки сигнала ДНД в контроллере ЭСУД.

Приведу пример невнимательность слесаря, при подмене генератора.

Жгут от ДНД попал меж натяжной планкой и шкивом генератора, что вызвали его повреждение и отказ ДНД, MAP_а и ДПДЗ. В этом случае контроллер выжил.

Волга, ДВС Крайслер, ЭСУД Моторола.

Перемычка Минус АКБ. кузов и массы фронтального подкапотного жгута, крепятся на отштампованный выступ, снизу и справа от левой фары

Толстый провод заземления ДВС, крепится болтом М 8 ключ 13. К левой стороне блока мотора, под впускным коллектором.

Массы контроллера крепятся 2-мя. 3-мя сантиметрами выше, болтом крепящим кронштейн крепления масляного щупа. Болт М 8. Ключ 13.

Волга, ДВС Крайслер, ЭСУД Микаса 11 CR.

Отличие от ЭСУД Моторола, в наличии наружного реле регулятора генератора. Крепится реле регулятор на правом брызговике.

Диагностический разъем эталона OBDII на таких Волгах, находится в нижней части торпеды, в районе левой коленки водителя.

ОРГАНЫ УПРАВЛЕНИЯ АВТОМОБИЛЯ УАЗ-469

Размещение органов управления автомобиля показано на рис. 6.

Управляющее колесо 1 размещено с левой стороны. В центре управляющего колеса помещений кнопка 2 звукового сигнала. Дело в управляющий колонке размещена ручка 3 переключателя

Указателей поворота. Ручка автоматом ворачивается в нейтральное положение при повороте управляющего колеса в оборотную сторону (движение автомобиля по прямой). На центральной стойке ветровой рамы установлено внутреннее зеркало 4 заднего вида.

В высшей части ветровой рамы установлен электронный стеклоочиститель 5. Дело вот водителя размещается панель 6

Устройств. На ветровой раме размещаются два противосолнеч-ных козырька 7. Для чистки ветрового стекла установлены две щетки 8 стеклоочистителя. А в нижней части ветровой рамы имеются два патрубка 9 обдува ветрового стекла. Ветровая рама имеет два запора 10.

Рис. 6. Органы управления (наименование позиций см. В тексте)

Рис. 7. Схема положений рычага коробки и рычагов раздаточной коробки

Дело вот водителя на фронтальной панели имеется поручень // пассажира. Там же под ним фонарь 12 освещения. Дело вот водителя под фронтальной панелью размещается ручка 13 по-слонки лючка вентиляции и отопления. Заслонка лючка раскрывается подачей ручки на себя.

Отопитель имеет регулировочный заслонки 14 подачи теплого воздуха к ногам водителя и пассажира. Дело вот водителя размещается рычаг 15 включения фронтального ведущего моста. Фронтальный ведущий мост включен, когда рычаг Занимает фронтальное положение.

На отопителя в средней части имеется крышка 16 она позволяет теплом воздуху поступать в салон кузова. Там же размещается и рычаг 17 управления раздаточной коробкой, який может занимать три положения: фронтальное положение (по ходу автомобиля). включена ровная передача: среднее положение-нейтральное; заднее положение. включена понижающая передача.

Рядом с водителем размещается рычаг 18 переключения передач, на ручке которого нанесена схема переключения передач. Схема положений рычагов коробки и раздаточной коробки показана на рис. 7. Левее рычага коробки находится рычаг 19 стояночного тормоза.

Под фронтальной панелью дело вот водителя размещена ручка 20 лючка вентиляции и отопления кузова. На полу размещается ручка 21 крана переключения топливных баков, який может занимать три положения: ручка повернута вперед. кран закрыт; ручка повернута на лево. включен левый топливный бак, ручка повернута на право. включен правый топливный бак.

На полу кузова под правой ногой водителя размещается педаль 22 управления дроссельной заслонкой.

На полу кузова перед сидением водителя имеется крышка 23 лючка для доступа к пробке заливной горловины головного тормозного цилиндра. Под ногами водителя размещены педали 24, 25, тормоза и сцепления. Слева от водителя в полу кузова размещен ножной переключатель 26 света.

Нажатием на кнопку при включенных фарах можно перебегает на ближний либо далекий свет. Слева от водителя на боковине кузова размещена ручка 21 управления жалюзи радиатора. Шторки жалюзи запираются при вытягивания ручки на себя. На боковине кузова слева установлено внешнее зеркало 29 заднего вида.

На фронтальном наклонном полу кузова вверху находится выключатель 30 «массы» аккумуляторной батареи (имеет две кнопки). При нажатии на головку кнопки выключатель соединяет аккумуляторную батарею с «массой». Для отключения батареи от «массы» жмите на скобу, расположенную с боковой стороны. Слева от выключателя массы на боковине находится бытовая розетка 28 переносной лампы.

КОНТРОЛЬНО-измерительные приборы АВТОМОБИЛЕЙ УАЗ-469

На панели устройств (рис. 8) размещены спидометр 17 який указывает скорость движения автомобиля в км / ч, а Установленный в нем счетчик. общий пробег автомобиля в км. В шкале спидометра имеется отверстие для контрольной лампы (с линзой голубого цвета) далекого света фар.

Рис. 8, Панель устройств (наименование позиций см. В тексте)

Выключатель 3 поворотной фары устанавливается на автомобилях УАЗ-469 и УАЗ-469БГ, а когда нет выключателя, в отверстие вставляется заглушка. Указатель 4 давления масла указывает давление в системе смазки мотора в кгс / см2. Контрольная лампа 5 аварийного падения давления масла с линзой красноватого цвета.

Контрольная лампа зажигается при включении зажигания и угасает после того, как движок начнет работать. Краткосрочное вспыхивание лампы при уменьшении частоты вращения коленчатого вала мотора НЕ показывает на неисправность системы смазки, если при увеличении частоты вращения коленчатого вала мотора лампа сходу угасает.

Контрольная лампа 6 указателей поворота с линзой зеленоватого цвета зажигается при включении указателей поворота. Указатель 7 температуры охлаждающей воды указывает при включении зажигания температуру воды в блоке цилиндров. Датчик этого указателя размещен в кронштейне водяного насоса.

Контрольная лампа 8 аварийного перегрева охлаждающей воды с линзой красноватого цвета зажигается при температуре воды выше 106 109 ° С. Датчик находится в верхнем бачке радиатора. Указатель 9 уровня горючего имеет шкалу с делениями 0; 0,5; П, соответственной незаполненной, половине и полной вместимости бака.

Указатель уровня горючего снабжена 2-мя датчиками, по числу баков, и указывает количество горючего в каждом баке раздельно. Для включения датчика правого либо левого бака на панели устройств имеется переключатель 12 який имеет два положения: вниз. врубается датчик правого бака; ввысь. датчик левого бака.

Указатель действует только при включении зажигания. Выключатель 10 фонаря освещения кузова. Ручка 11 служит для ручного управления дроссельной заслонкой карбюратора; при вытягивания ручки заслонка раскрывается. Положение ручки может быть Зафиксировано поворотом вокруг ее оси на 90 °.

2-ое (последнему) правое-включены зажигание и стартер; третье левое. включен приемник (при его установке). Ручка 14 (рис. 8) центрального переключателя света служит для включения фар, фронтальных фонарей, задних габаритов и ламп освещения устройств. Ручка переключателя имеет три фиксированных положения: 1-ое. все выключено; 2-ое. включены фронтальные фонари (либо ближний свет фар зависимо от положения ножного переключателя света), задние габариты и освещение устройств; третье-включен ближний либо далекий свет фар зависимо от положения ножного переключателя света, задние габариты и освещение устройств. Поворотом ручки переключателя регулируется интенсивность освещения устройств.

Переключатель 15 электродвигателя отопителя кузова может быть установлен в три положения: передвижения ручки переключателя ввысь врубается завышенная скорость вращения вала электродвигателя, передвижения ручки вниз врубается пониженная скорость вращения вала электродвигателя, при среднем положении ручки электродвигатель выключен.

Ручка 16 служит для ручного управления воздушной заслонкой карбюратора, при вытягивания ручки можно отчасти либо на сто процентов закрыть воздушную заслонку. рабочая смесь обогащается. После прогрева мотора ручка должна быть утоплена. Положение ручки может быть Зафиксировано поворотом ее вокруг оси на 90 °.

Переключатель 1 предназначен для управления работой стеклоочистителя и смывателя; вращением по часовой стрелке врубается стеклоочиститель, а нажатием на ручку в осеаом направлении. смывателя. Кнопка 18 термического предохранителя в цеп.Ы освещения. 19. выключатель аварийной сигнализации. Для включения ручку вытянуть на себя.

Рис. 9. Положение ключа в выключатель зажигания: В. нейтральное положение; I. включено зажигание; II-включены зажигание н стартер; III-включен приемник (если установлен)

Проверка и замена форсунок

Признаки неисправности форсунок:

– затрудненный пуск двигателя;

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– пониженная или повышенная частота вращения коленчатоговала на холостом ходу;

– двигатель не развивает полной мощности, недостаточноприемист;

– рывки и провалы в работе двигателя при движенииавтомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах;

– калильное зажигание из-за негерметичности форсунок.

Вам потребуется автотестер.

1. Снимите топливную рампу (см. «Снятие
и установка топливной рампы» ).
2. Извлеките форсунки из отверстий в
рампе.
Предупреждение

Если при снятии топливопровода двигателя
какая-нибудь форсунка останется во впускной
трубе двигателя, замените ее уплотнительные
кольца.

3. Проверьте сопротивление обмотки форсунки. Сопротивления обмотки исправной форсунки быть 11-15 ом. В противном случае замените форсунку, так как она не ремонтопригодна

4. Для проверки подачи топлива форсунками подсоедините топливную рампу с установленными в ней форсунками ктопливопроводу двигателя, а к регулятору давления —вакуумный шланг, отсоединенный при снятии. Прикрепите(например, проводом) форсунки к топливопроводу и опустите распылители форсунок в емкости для сбора топлива.

5. Включите зажигание, подайте напряжение 12 В на форсунки и проверьте распыление топлива. Форсунки должны распылятьтопливо правильным конусом. Из каждой форсунки должны вытекать четыре струи топлива, а его количество, подаваемоечерез форсунки, должно быть одинаковым во всех четырех емкостях (проверьте с помощью мерного сосуда). Если какая-либо форсунка не соответствует данным требованиям, замените ее.

6. Сразу после выключения зажигания внимательно осмотрите форсунки. Если из распылителя какой-либо форсунки заметнаутечка топлива, значит, форсунка негерметична и ее необходимо заменить.

7. Если форсунка не распыляет топливо, проверьте, подается ли на нее питание. Для этого отсоедините от форсунки колодкус проводами, подсоедините напрямую аккумуляторную батарею к контактам форсунки и включите зажигание. Если форсункараспыляет топливо, значит, возникла неисправность в электрической цепи форсунки.

8. Перед заменой форсунок снизьте давление в системе питания

9. Для проверки герметичности клапана форсунки опустите распылитель форсунки в емкость с бензином или керосином иподайте сжатый воздух под давлением 0,3 МПа (3 кгс/см2) Если из распылителя форсунки выходят воздушные пузырьки,значит, клапан форсунки негерметичен и форсунку необходимо заменить.

10. При каждом снятии форсунок обязательно заменяйте уплотнительные кольца на всех форсунках.

11. Установите форсунки в обратном порядке, предварительно смазав моторным маслом их уплотнительные кольца.

12. После установки форсунок проверьте герметичность уплотнений.

Распиновка obd 2

Схема подключения контактных элементов к диагностической колодке:

  1. Резервный контакт. В зависимости от производителя, на него может выводить любой сигнал. Он назначается разработчиком авто.
  2. Пин К. Используется для отправки разных параметров на блок управления. Во многих авто обозначается как шина J1850.
  3. Резервный контакт, который назначается производителем автомобиля.
  4. «Масса» диагностической колодки, подключенная к кузову транспортного средства.
  5. «Масса» сигнала диагностического адаптера.
  6. Контактный элемент для обеспечения прямого подключения цифрового CAN-интерфейса J2284.
  7. Контакт для подключения канала К в соответствии с международным стандартом ISO 9141-2.
  8. Резервный контактный элемент, назначается производителем автомобиля.
  9. Запасной контакт.
  10. Пин, необходимый для соединения с шиной класса J1850.
  11. Назначение данного контакта определяется производителем машины.
  12. Назначается разработчиком авто.
  13. Резервный пин, назначает производитель.
  14. Дополнительный контактный элемент для подключения цифрового CAN-интерфейса J2284.
  15. Пин для канала L, предназначенный для соединения в соответствии со стандартом ISO 9141-2.
  16. Плюсовой контакт для подключения напряжения электросети автомобиля, рассчитанный на 12 вольт.

В качестве примера заводской распиновки колодки можно использовать автомобиль Хендай Соната. В этих моделях первый контакт разъема предназначен для получения сигналов от управляющего модуля антиблокировочной системы. Пин под номером 13 используется для считывания импульсов от ЭБУ (электронного блока управления), а также контроллеров подушек безопасности.

Типы распиновок могут быть разными в зависимости от класса протокола:

  1. Если в автомобиле применяется стандарт ISO9141-2, то активация данного протокола производится посредством использования контакта 7. Пины под вторым и десятым номером не задействованы и являются неактивными. Для отправки информации используются контактные элементы 4, 5, 7 и 16. В зависимости от авто, для этой задачи может быть применен контакт 15.
  2. Если в автомобиле реализован протокол SAE J1850 типа VPW, то в разъеме задействованы второй, четвертый, пятый и шестнадцатый контакты. Такими колодками обычно оснащаются транспортные средства от General Motors европейского и американского производства.
  3. Возможно использование протокола J1850 в режиме PWM. Такое применение предусматривает дополнительное задействование десятого пина. Подобный тип разъемов устанавливается на автомобили Форд. Независимо от вида выхода, седьмой контакт не используется.

Канал «MotorState» подробно рассказал о распиновке OBD 2 диагностических разъемов для авто.

Схема установки предохранителей

Маркировка / амперажЗа что отвечает (с описанием)
F (Ф-1) / 10ЖК «Dymos»
F (Ф-2) / 15Розетка в салоне автомобиля
F (Ф-3) / 10система кондиционирования
F (Ф-4) / 10Управление электропакетом
F (Ф-5) / 20Электропривод зеркал
F (Ф-6) / 15Стоп сигнал, освещение салона, подсветка вещевого ящика, багажного отсека
F (Ф-7) / 15Система отопления, подогрева задней двери, зеркал
F (Ф-8) / 10Противотуманная фара левая
F (Ф-9) / 10правая противотуманка
F (Ф-10) / 20Стеклоочистители, отопитель заднего ряда пассажиров
F (Ф-11) / 10Подогрев (дополнительно)
F (Ф-12) / 10звуковой сигнал
F (Ф-13) / 20Штатный прикуриватель, подогрев сидений
F (Ф-14) / 30ЖК «Dymos»
F (Ф-15) / 30стеклоподъемники
F (Ф-16) / 15Приборная панель (щиток), задний ход, датчик скорости, аварийка
F (Ф-17) / 15подушка безопасности
F (Ф-18) / 10Авто магнитола, радиоприемник, блокиратор дверей
F (Ф-19) / 10Блокировка дифференциала, противотуманка задняя
F (Ф-20) / 10Далекий свет (левый)
F (Ф-21) / 5Далекий свет (правый)
F (Ф-22) / 5Ближний свет (левый)
F (Ф-23) / 5Ближний свет (правая)
F (Ф-24) / 5Габаритные огни (левый)
F (Ф-25) / 5/ (Правый)
F (Ф-26) / 5Подогрев лобового стекла
F (Ф-27) / 20Зарезервировано
F (Ф-28) / 15Зарезервировано
F (Ф-29) / 15Зарезервировано
F (Ф-30) / 20Зарезервировано

, набор плавильных частей от 450 рублей, поштучно от 100 рублей.

Уаз-патриот

Сопротивление высоковольтных проводов: не более 1 кОм для первого и второго цилиндров и 0,9 кОм для третьего и четвертого.

Сопротивление высоковольтных проводов: не более 1 кОм для первого и второго цилиндров и 0,9 кОм для третьего и четвертого.
