Ваз 2111 где находится диагностический разъем обд 2

Для того, чтобы автомобиль работал безотказно, необходимо следить за его техническим состоянием. С помощью бортового компьютера диагностика ВАЗ 2112 и 2111 с двигателем 8 и 16 клапанов может быть выполнена своими руками. В статье рассказывается об устройствах диагностики и дается инструкция по ее выполнению.

Когда необходима диагностика?

Компьютерная диагностика заключается в чтении кодов ошибок, стирании их и корректировке. Для этого применяются различные диагностические адаптеры и системы. К ним относятся многофункциональные стенды, OBD разъемы, портативные ридеры и другие устройства. Благодаря диагностирующему оборудованию и программному обеспечению обнаруживаются малейшие сбои в системе управления автомобиля и основных его узлов.

С помощью систем диагностики можно менять параметры, чтобы увеличить мощностные характеристики машины. Если выходит новая модель автомобиля, можно перепрограммировать функции под новое оборудование.

Компьютерную диагностику обычно проводят в следующих случаях:

• на приборной доске загораются индикаторы, сигнализирующие о каких-либо неисправностях;
• у водителя возникли подозрения в неисправности каких-либо узлов или систем;
• проверить состояние б/у автомобиля перед покупкой;
• специалисты рекомендуют проводить диагностику хотя бы раз в год.

Диагностика с помощью электронного оборудования дает возможность получить реальную информацию о техническом состоянии автомобиля.

Инструкция по выполнению диагностики

Для диагностики ВАЗ подключается компьютер или диагностическое оборудование с помощью диагностического разъема.

Все транслируемые коды считывает сканер. Они хранятся в памяти контроллера до тех пор, пока не будет отключено его питание.С помощью специального программного обеспечения специалисты расшифровывают коды и определяют, какие неисправности и сбои есть в системе.

Процедура диагностики состоит из нескольких этапов:

1. Данную процедуру выполняют, если обнаружен неравномерный износ резины, стук или гул при движении на постоянной скорости, резких поворотов, по неровной дороге. А также при преждевременном срабатывании АВС, увеличенном свободном ходе руля.
2. Силовой двигатель следует диагностировать, если он работает с перебоями, долго греется, с трудом заводится, а также при повышенном расходе топлива, потере мощности, появлении посторонних шумов, понижении или повышении оборотов на холостом ходу. При диагностике выполняется проверка электроснабжения, системы зажигания, измеряется давление в цилиндрах (автор видео — Павел Мастер).

https://youtube.com/watch?v=Z5Rctl0rWSM%3Frel%3D0

Автоматическая КПП диагностируется в следующих случаях:

• не включается какая-либо передача;
• при переключении передач появляются шумы, рывки, пробуксовки;
• повышенный расход топлива;
• обнаружена утечка масла.

Во время диагностики сканер считывает коды ошибок системы управления коробкой автоматом, оцениваются показания датчиков положения дроссельной заслонки и температуры охлаждающей системы, а также положения селектора АКПП.

В первую очередь выполняется диагностика с помощью сканера. Расшифровываются показания сканера, делаются выводы о неполадках в системе. На втором этапе проводится аналоговое тестирование – проверяется проводка, контакты, АКБ. Далее проводится проверка в режиме онлайн. На экране выводятся показатели датчиков, впрыска топлива и т.д. Затем проводится анализ данных, которые получены во время проводки. На последнем этапе коды ошибок, хранящиеся в памяти котроллера, стираются. После этого необходима повторная инициализация.

Расположение разъема и его особенности

Для связи с котроллером предназначен разъем, который представляет собой трапециевидную колодку с 9 колодками. Для подключения сканирующего устройства, нужно знать, где находится диагностический разъем. В автомобиле ВАЗ 2112 он находится под консолью панели приборов слева от рулевой колонки.

На ВАЗ 2111 разъем также находится в районе рулевой колонки справа. Чаще всего имеет вертикальное расположение.

Диагностический разъем ВАЗ может быть 10, 12 или 16-пиновым. Это зависит от года выпуска автомобиля. Для подключения может понадобится переходник.

Если проводится самодиагностика, то нужно знать рапиновку колодки. Распиновка – это назначение контактов, которые расположены на колодке. Ниже представлена распиновка OBD.

«А» — контакт, отвечающий за подключение массы;
«В» — контакт, который необходим, чтобы подключить L-Line;
«М» — контакт, который служит для подключения K-Line;
«G» — контакт, отвечающий за контроль бензонасоса;
«Н» — контакт для питания +12В.

Свой автомобиль можно диагностировать самостоятельно, подключив в диагностический разъем сканер или другое оборудование для диагностики.  Это сэкономит время и деньги на посещении автосервиса.

Видео «Разъемы и распиновка OBD»

В этом видео демонстрируются существующие разъемы OBD и их распиновка для различных марок автомобилей (автор ролика — MotorState).

https://youtube.com/watch?v=DecDLvwupjQ%3Frel%3D0

Для проведения диагностических операций на “Десятке”, в том числе для прошивки ЭБУ, необходимо знать расположение сервисного разъёма для подключения оборудования (адаптера, программатора, автосканера). В этом материале представлена вся необходимая информация.

У ВАЗ 2110 тип и конфигурация разъёма зависит от года выпуска, двигателя и типа ЭБУ:

ВАЗ 2110 с «европанелью» диагностический разъем находится снизу справа от рулевой колонки. Колодка закрыта декоративной крышкой.

• 12-контактный разъем:
  Им оснащались все инжекторные модели, кроме отдельно взятых сборок после 2002 года, на которых был установлен OBD-II разъем.
• 16- контактный разъем:
  Им оснащались часть моделей, выпущенных после 2002 года, на которых установлены системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2.

Расположение разъема указано на схеме в позиции №3. Далее так же представлены наглядные фото диагностической колодки.

Про ЭБУ и его расположению написано в статье “Диагностика ВАЗ 2110” . Далее представлена распиновка разъема OBD2 и OBD1, а так же назначение контактов некоторых электронных блоков управления, которые ставились на “Десятки”

Тип разъема №1— 16-ти контактный разъем OBD-II в форме трапеции:

Марки и года: часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2, Январь-7,3.

Тип разъема №2 — 12-ти контактный прямоугольный разъем:
Марки и года: все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем

Описание:

OBD1 (GM12) коннектор прямоугольный формы, состоит из 12 контактов.

Марки и года:

Все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем.

Доступ и расположение:

Распиновка:

* Connector Keying – Конструктивный элемент разъемного соединителя, гарантирующий правильную ориентацию вилки и розетки.

Пример на фото:

Выводы и их назначение:

Описание:

OBD2 коннектор в форме трапеции, состоит из 16 контактов.

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Доступ и расположение:

Распиновка:

Пример на фото:

Выводы и их назначение:

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Фото расположения колодки:

Подключение сканера к колодке:

Правильная схема соединения 12 PIN колодки с адаптером 16 PIN

Переделка 12 PIN на 16 PIN

Распиновка выводов ЭБУ ВАЗ 2110

Так как прошивка ЭБУ осуществляется со снятием блока и применением специальных ПАК-загрузчиков, работающих с процессором ЭБУ и ОЗУ через BSL-режим, часто требуется знать назначение контактов не только диагностического разъёма, но и самого электронного блока управления.

Так же распиновка требуется для установки салонной электроники, которая работает через CAN шину, а так же при ремонте и замене ECU. PDF файлы с распиновкой некоторых ЭБУ представлены далее.

Назначение контактов:

Выбор оборудования для диагностики и прошивки ВАЗ 2110

Вопрос по подбору сканеров для диагностики и прошивки уже разбирался в статье “Диагностика ВАЗ 2110”. Для более подробного изучения вопроса рекомендуется прочитать следующие материалы на сайте:

Рекомендованные статьи по ВАЗ 2110

Рекомендуемые программы для адаптеров и сканеров ВАЗ 2110

Рекомендуемые адаптеры и сканеры для автомобилей ВАЗ 2110

Scan Tool Pro – адаптер для ВАЗ 2110 c 2002 г.в

Расшифровка кодов ошибок ВАЗ 2110

Обзоры OBD2 адаптеров для автодиагностики

Автодиагностика ВАЗ 2110 своими руками

Scan Tool Pro – бюджетный мультисканер для ВАЗ 2110

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 – пока что самая стабильная версия. Сканер имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с ВАЗ 2110 с OBD2 разъёмом и GM12 при подключении через переходник.

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики “Scan Tool Pro”. Это сайт официального дилера, который дает гарантию 12 месяцев.

Рекомендуемые видео по данной теме

Получилось ли Вам найти диагностический разъем?

Илья Васильев
Автор сайта / Диагност

Автор всех статей на сайте. 7-ми летний опыт в автодиагностике и ремонте авто любой сложности и любых марок. Увлекаюсь программированием, чип-тюнингом.

Публикую статьи с обзорами диагностического оборудования, делюсь опытом, программами и инструкциями.

После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера.

Подключение адаптера ELM 327 к диагностическому разъему ВАЗ 2110 своими руками (с фото)

Современные автомобили ВАЗ 2110 имеют систему диагностики неисправностей, которая может много рассказать не только специалисту СТО, но и обычному водителю, если он знает, как правильно считывать а также расшифровывать коды ошибок.

Для того, чтобы считывать коды, или в случае замены диагностического оборудования, необходимо знать, что диагностический разъем на ВАЗ 2110 расположен под консолью приборной панели слева, здесь же – распиновка на каждый кабель.

Диагностический разъем ВАЗ 2110

Статья ответит на вопросы:

Принцип работы диагностического разъема

Информация собирается, обрабатывается, сохраняется. Опросить электронный блок управления, просмотреть сообщения об ошибках, найти, устранить неисправности поможет внешнее тестовое оборудование, подключаемое к диагностическому разъему, находящемуся внутри салона. Европейский стандарт, стартовавший в 2000 году, определяет располагать тестовое подключение непосредственно возле водительского сидения на расстоянии протянутой руки (до 1 метра). Точное место не указывается. Доступ должен быть свободным, исключать выполнение дополнительных манипуляций гаечными ключами.

Спрос порождает предложения. Интернет – магазины пестрят рекламой диагностических устройств, проверяющих всевозможные марки автомобилей разных лет выпуска. Рассматриваются адаптеры, удовлетворяющие широкий круг неподготовленных пользователей. Выбор делает покупатель. Одни автолюбители желают выполнять периодический контроль, поддерживать рабочее состояние транспортного средства, используют ноутбук, планшет. Другим нравится быть пилотом авиалайнера, постоянно наблюдая изменение десятков параметров на смартфоне, подключив тестовый прибор стационарно. Выпускаемые диагностические приборы удовлетворят различные пожелания.

Автовладельцам ваз следует обратить внимание на устройства, предназначенные тестировать автотранспорт VAG Group (48 автомобилестроительных предприятий, выпускающих брендовые авто в 21 стране мира). Стремясь выйти на мировой рынок, разработчики ваз ориентировались на электронные блоки с логикой построения шин концерна VAG. Сканер должен поддерживать необходимый протокол. Проверка автомашин, произведенных до 2007 года, выполняется по шине K-Line. Новые автомобили работают по CAN-шине, K-Line шина на разъеме не предусмотрена.

ELM 327

Лидерство популярности занимает адаптер ELM 327 с версией прошивки 1.5 проводного (USB), беспроводного (WiFi, Bluetooth) исполнения. Проводная связь работает устойчивее, исправный сканер считывает информацию с первого раза. Желательно выбирать устройство, построенное на оригинальной микросхеме (основной ЧИП указывается в описании). Поддерживает 5 протоколов тестирования легковых машин, оборудованных инжектором, выпускавшихся после 1996.

Краткие возможности устройства:

• читает, очищает ошибки, выключает индикатор «Check Engine»,
• отображает параметры двигателя, топливной системы, положение заслонок в реальном времени,
• сохраняет данные в файлах разных форматов, выдает на распечатку,
• комплектуется дисковым носителем, содержащим бесплатные диагностические программы.

Дополнением является переходник, позволяющий подключить сканер OBD2 на стык GM12. Существует несколько вариантов решения данного вопроса.

1. Наиболее цивилизованный. Заказать в Интернет – магазине универсальный переходной кабель. Подождать несколько дней (отечественные поставщики), 3-4 недели (Али-экспресс). Подключить, пользоваться.
2. Более хлопотный. Запастись терпением, временем, запчастями, инструментами. Заменить бортовой GM12 гнездовым разъемом (по-простому мама) стандарта OBD2.
3. Наименее надежный. Подключать диагностический адаптер, применяя провода. Имеет отрицательные моменты: ненадежные контакты, возможность ошибки подключения при очередном тестировании, сложность использования в движении.

Сеть Интернет предлагает различные способы подключения, возможно использовавшиеся ранее. Предоставленный вариант схемы гарантированно работает.

Успешное подключение тестового прибора позволяет начать проверку. Инструкция пользователя адаптера прилагается на электронном носителе.

• Предварительно необходимо подготовить компьютер, смартфон.
• Загрузить, установить программы.
• Подсоединить адаптер (проводной USB вариант).
• Включить питание ключом зажигания.
• Запустить программу, выбрать вид диагностики.
• Следовать инструкциям к программе. Коды обнаруженных ошибок расшифровываются по таблицам, прилагаемым к программе, найденным в сети Интернет.

Программное обеспечение, разработанное для диагностического оборудования, бывает платное, условно бесплатное (коммерческая версия содержит больше функций), бесплатное. Первое поставляется специализированным сервисным центрам, станциям технического обслуживания. Содержит возможности контроля, изменения режимов работы двигателя, узлов, механизмов. Другие два годятся обычным автовладельцам, давая возможность поддерживать работоспособность транспортного средства

Автомобили ВАЗ имеют систему диагностики неисправностей, которая позволяет считывать и расшифровывать коды ошибок. На большинстве авто ВАЗ-2110 установлен контроллер старого типа «Январь-4». Сигналом обнаружения неисправности считается включение «CHECK ENGINE». Выявление неисправностей в таком контролере простое – коды ошибок вычисляются, начиная с цифры 12, и заканчивая 61. Для более современных моделей ВАЗ подходят электронные адаптеры ELM-327 с программой OBD-II.

На различных автомобилях семейства ВАЗ гнездо находится в различных частях машины. Рассмотрим несколько моделей в качестве примера:

Четвертый и пятый символ — цифры, непосредственно код ошибки.

Для того, чтобы автомобиль работал безотказно, необходимо следить за его техническим состоянием. С помощью бортового компьютера диагностика ВАЗ 2112 и 2111 с двигателем 8 и 16 клапанов может быть выполнена своими руками. В статье рассказывается об устройствах диагностики и дается инструкция по ее выполнению.

Когда необходима диагностика?

Компьютерная диагностика заключается в чтении кодов ошибок, стирании их и корректировке. Для этого применяются различные диагностические адаптеры и системы. К ним относятся многофункциональные стенды, OBD разъемы, портативные ридеры и другие устройства. Благодаря диагностирующему оборудованию и программному обеспечению обнаруживаются малейшие сбои в системе управления автомобиля и основных его узлов.

С помощью систем диагностики можно менять параметры, чтобы увеличить мощностные характеристики машины. Если выходит новая модель автомобиля, можно перепрограммировать функции под новое оборудование.

Компьютерную диагностику обычно проводят в следующих случаях:

• на приборной доске загораются индикаторы, сигнализирующие о каких-либо неисправностях;
• у водителя возникли подозрения в неисправности каких-либо узлов или систем;
• проверить состояние б/у автомобиля перед покупкой;
• специалисты рекомендуют проводить диагностику хотя бы раз в год.

Диагностика с помощью электронного оборудования дает возможность получить реальную информацию о техническом состоянии автомобиля.

Инструкция по выполнению диагностики

Для диагностики ВАЗ подключается компьютер или диагностическое оборудование с помощью диагностического разъема.

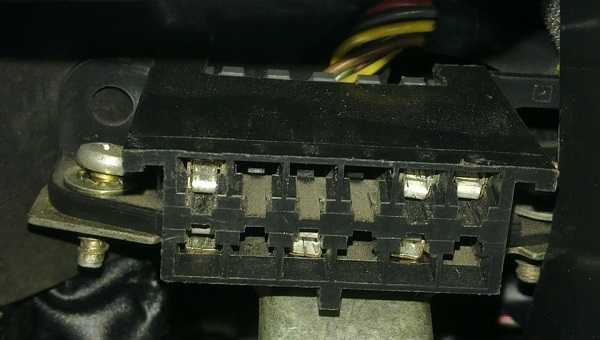

Колодка для компьютерной диагностики

Все транслируемые коды считывает сканер. Они хранятся в памяти контроллера до тех пор, пока не будет отключено его питание.С помощью специального программного обеспечения специалисты расшифровывают коды и определяют, какие неисправности и сбои есть в системе.

Процедура диагностики состоит из нескольких этапов:

1. Диагностирование подвески. Данную процедуру выполняют, если обнаружен неравномерный износ резины, стук или гул при движении на постоянной скорости, резких поворотов, по неровной дороге. А также при преждевременном срабатывании АВС, увеличенном свободном ходе руля.
2. Проверка двигателя. Силовой двигатель следует диагностировать, если он работает с перебоями, долго греется, с трудом заводится, а также при повышенном расходе топлива, потере мощности, появлении посторонних шумов, понижении или повышении оборотов на холостом ходу. При диагностике выполняется проверка электроснабжения, системы зажигания, измеряется давление в цилиндрах (автор видео — Павел Мастер).

Автоматическая КПП диагностируется в следующих случаях:

• не включается какая-либо передача;
• при переключении передач появляются шумы, рывки, пробуксовки;
• повышенный расход топлива;
• обнаружена утечка масла.

Во время диагностики сканер считывает коды ошибок системы управления коробкой автоматом, оцениваются показания датчиков положения дроссельной заслонки и температуры охлаждающей системы, а также положения селектора АКПП.

В первую очередь выполняется диагностика с помощью сканера. Расшифровываются показания сканера, делаются выводы о неполадках в системе. На втором этапе проводится аналоговое тестирование – проверяется проводка, контакты, АКБ. Далее проводится проверка в режиме онлайн. На экране выводятся показатели датчиков, впрыска топлива и т.д. Затем проводится анализ данных, которые получены во время проводки. На последнем этапе коды ошибок, хранящиеся в памяти котроллера, стираются. После этого необходима повторная инициализация.

Расположение разъема и его особенности

Для связи с котроллером предназначен разъем, который представляет собой трапециевидную колодку с 9 колодками. Для подключения сканирующего устройства, нужно знать, где находится диагностический разъем. В автомобиле ВАЗ 2112 он находится под консолью панели приборов слева от рулевой колонки.

Расположение разъема на ВАЗ 2112

На ВАЗ 2111 разъем также находится в районе рулевой колонки справа. Чаще всего имеет вертикальное расположение.

Место нахождения разъема на ВАЗ 2111

Диагностический разъем ВАЗ может быть 10, 12 или 16-пиновым. Это зависит от года выпуска автомобиля. Для подключения может понадобится переходник.

Если проводится самодиагностика, то нужно знать рапиновку колодки. Распиновка – это назначение контактов, которые расположены на колодке. Ниже представлена распиновка OBD.

Распиновка устройства OBD ІІ для ВАЗ

«А» — контакт, отвечающий за подключение массы;
«В» — контакт, который необходим, чтобы подключить L-Line;
«М» — контакт, который служит для подключения K-Line;
«G» — контакт, отвечающий за контроль бензонасоса;
«Н» — контакт для питания +12В.

Свой автомобиль можно диагностировать самостоятельно, подключив в диагностический разъем сканер или другое оборудование для диагностики. Это сэкономит время и деньги на посещении автосервиса.

Видео « Разъемы и распиновка OBD »

В этом видео демонстрируются существующие разъемы OBD и их распиновка для различных марок автомобилей (автор ролика — MotorState).

Диагностика современных моделей автомобиля осуществляется с помощью специального диагностического разъема. Он подключается к компьютеру, который анализирует текущее состояние транспортного средства, определяет неисправность и указывает на нее. При наличии соответствующего оборудования вы можете искать поломки даже в домашних условиях. Однако не все владельцы ВАЗ-2112 могут найти диагностический разъем сразу. Сегодня поговорим о его расположении на классической панели и на европанели. В какой части автомобиля искать нужное гнездо?

Где искать разъем

Важно знать, что на различных автомобилях необходимое гнездо находится в различных частях машины. Более того, на одних моделях АвтоВАЗ оно может находиться в совершенно другом месте, по сравнению с другой машиной. Рассмотрим несколько машин ВАЗ в качестве примера:

• на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
• на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
• на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
• на автомобилях Лада Калина разъем впору обнаружить возле рычага переключения передач. Как и в случае с машинами с европанелью, он скрывается под специальной крышечкой;
• на Приоре его нужно искать сразу за бардачком, на стенке.

Таким образом, на ВАЗ-2112 диагностический разъем расположен с правой стороны от водительского сиденья. Он размещен сразу под рулевой колонкой и, в принципе, найти его не так и сложно. Осмотрите нижнюю часть панели.

Знание распиновки может потребоваться в случае, если автолюбитель желает изготовить переходник для компьютерной диагностики своими руками либо же если вам нужно подключиться без него. Специалисты рекомендуют покупать уже готовые устройства без необходимости самостоятельного изготовления штекера. Однако если у вас нет такой возможности, а диагностику нужно провести срочно, рассмотрим два основных варианта распиновки, использующиеся на автомобилях ВАЗ различных годов выпуска. До 2002 года на продукции АвтоВАЗ использовался следующий вариант распиновки:

1. 4-й и 5-й контакты – выходы GND.
2. 16-й контакт – +12 В (линия питания).
3. 7-й контакт – непосредственно диагностическая линия.

С 2002 года схема распиновки существенно изменилась. Теперь она имеет следующий вид:

1. Контакт H – +12 В (линия питания).
2. Контакт G – +12 В для бензонасоса.
3. Контакт A – GND-выход.
4. Контакт M – линия диагностики.

Для данной схемы необходимо указать одно важное замечание. Если вы подключаете разъем без колодки, а напрямик, в качестве источника электричества рекомендуется использовать заряд от прикуривателя. Особенность такой распиновки заключается в том, что контакт H не всегда разведен в автомобиле. Использование G также не рекомендуется, поскольку подается высокочастотный ток. Это может негативно сказаться на адаптере, вплоть до того, что вообще сжечь его. Вместе с тем случаи сжигания разъема от бензонасоса являются достаточно редкими. Поэтому при желании вы вполне можете воспользоваться и таким вариантом.

Как видим, распиновка на автомобилях ВАЗ различного возраста порой сильно отличается. Поэтому мы советуем вам заглянуть в техпаспорт вашего авто и уточнить, какого оно года выпуска. На более старых автомобилях вы не найдете новой схемы распиновки, поскольку ее еще не существовало, а на новых транспортных средствах старый вариант уже не использовался.

Как понять, что машина неисправна?

На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.

После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера.
Связь с контроллером осуществляется с помощью колодки диагностики.

Контрольный сигнал CHECK ENGINE на панели приборов ВАЗ 2110

На большинстве автомашин ВАЗ 2110 установлен контроллер «Январь-4». Обратная связь в нем не предусмотрена. Сигналом обнаружения неисправности считается включение «CHECK ENGINE». Выявлений неисправностей в таком контролере не так уж много – коды ошибок вычисляются, начиная с цифры 12, и заканчивая 61.

Чаще всего «расшифровывают» коды диагностической программы специальным прибором. Однако на ВАЗах это не так уж трудно сделать своими руками.

ЭБУ Январь 4 для ВАЗ 2110

Само диагностика происходит так:

• Соединяете контакт «В», который имеет колодка диагностики и «массу»;
• Ключ в зажигании поворачиваете на третье положение, машину не заводите;
• Сначала упомянутая лампа «CHECK ENGINE» трижды подряд, вспышками высвечивает код 12. Он, собственно, ни о какой неисправности не сигнализирует, а просто показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает один раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее двух секунд, мигает два раза подряд (двойка). Вот и получилась цифра два. И так повторяется три раза, чтобы водитель разобрал эти знаки;
• Теперь нужно быть внимательным, чтобы не пропустить неисправностей. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если таковые есть. Точно так же – вспышками и паузами.

Установка нового адаптера

Для ВАЗ 2110 подходят современные адаптеры elm 327 с программой (проколом) OBD-II. Их установка возможна и своими руками. Для начала нужно приобрести elm 327, кабель к нему. Расположение диагностического разъема вам уже известно. Обязательно изучите инструкцию, в которой указана распиновка колодки, и местоположение каждого разъема.

Схема подключения ELM327 к диагностической колодке 12 PIN

Колодка снимается довольно легко. В каждый разъем колодки вставляете свой кабель, обязательно сверяя, чтобы распиновка elm 327 соответствовала указаниям производителя. Проверьте, чтобы каждый разъем был правильно подключен, и каждый кабель соответствовал своему месту. После этого колодка устанавливается на свое место.

Подключение диагностического разъема к колодке

Подключение диагностического разъема к колодке Подключение диагностического разъема к колодке

Материалы для скачивания:

Лада 2112 Ласточка › Бортжурнал › Компьютерная диагностика ВАЗ-2112 при помощи OpenDiag Mobile

Дмитрий Алексин, 27 лет
Я езжу на Лада 2112 Ласточка
Краснослободск, Россия

Всем привет! Давно уже был куплен USB адаптер ELM327, и очень часто он меня выручал. Единственный минус — приходилось брать из дома ноутбук, чтобы провести диагностику. Вроде ничего такого, но от времени у меня аккумулятор на ноуте умер, и теперь диагностику мог делать только если поблизости есть розетка, что тоже не очень удобно. Но сегодня ударила моча в голову пришла идея попробовать подключить этот адаптер к телефону через OTG переходник, вдруг это возможно. Смущало только одно — в адаптере стоит преобразователь интерфейса USB UART на микросхеме CH341, и я честно говоря немного сомневался в успехе. Но попытка не пытка, решил попробовать. И все получилось! Опишу немного процесс, вдруг кому пригодится.

Для диагностики ЭБУ нам нужны три вещи:
— USB адаптер ELM327, у меня версия 1,5а;
— OTG переходник для телефона;
— Android телефон с функцией поддержки USB OTG-хоста (в моем случае Sony Experia Z1 Compact) с установленной программой OpenDiag Mobile.

К диагностическому разъему OBD-II подключаем адаптер, адаптер включаем в OTG переходник, OTG переходник подключаем к телефону. При подключении у меня на телефоне вылезло окошко, типа подключен CH34xSerialDriver, и запрос на открытие программы OpenDiag при подключении этого устройства. Оп-па, телефон распознал адаптер, и шансы на успех резко возросли.

Открываем программу OpenDiag, в правом верхнем углу нажимаем на три вертикальные точки.

Нажимаем “Тип соединения” и выбираем “USB ELM”.

Снова на три точки, нажимаем “Выбор блока” и выбираем тот, который установлен на авто. Можно конечно и через “Автоопределение блока” подключаться, но подключение проходит значительно дольше. На моем автомобиле установлен ЭБУ Bosch M1.5.4N с прошивкой под Euro 2, поэтому его и выбрал.

Включаем зажигание, и нажимаем на значок с иконкой USB слева от трех вертикальных точек в правом верхнем углу. Ждем соединения. Соединение прошло, и теперь мы можем смотреть параметры.

Также мы можем узнать название прошивки и номер ЭБУ.

Ну и самое главное, это чтение и сброс ошибок. К счастью, у меня ошибок нет.

Диагностический разъем на ВАЗ 2110 (машины, выпускаемые после 1998 года включительно) располагается снизу справа от рулевой колонки. Обычно он устанавливается вертикально. Бывают два вида диагностических разъемов на ВАЗ 2110 — старого и нового образца (12 контактов и 16, соответственно). На моделях, которые изначально собирались на экспорт сразу устанавливались диагностические разъемы нового образца. Распиновка у них отличается, естественно.

12-контактный разъем
Им оснащались все инжекторные модели, кроме отдельно взятых сборок после 2002 года, на которых был установлен OBD-II разъем.

16- контактный разъем
Им оснащались часть моделей, выпущенных после 2002 года, на которых установлены системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2.

Диагностика современных моделей автомобиля осуществляется с помощью специального диагностического разъема. Он подключается к компьютеру, который анализирует текущее состояние транспортного средства, определяет неисправность и указывает на нее. При наличии соответствующего оборудования вы можете искать поломки даже в домашних условиях. Однако не все владельцы ВАЗ-2112 могут найти диагностический разъем сразу. Сегодня поговорим о его расположении на классической панели и на европанели. В какой части автомобиля искать нужное гнездо?

Зачем нужна диагностика

Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.

Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:

1. Изучить все системы вручную методом демонтажа и тестирования, потратить кучу времени и нервов. Вероятность отыскать причину поломки далеко не 100%!
2. Провести компьютерную диагностику своими руками путем подключения специального адаптера, кабеля к компьютеру. Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы легко найдете причину, по которой машина начала себя ненормально вести.

Стоит ли обращаться на СТО?

Качество проведения диагностики на СТО зачастую мало чем отличается от самостоятельной проверки. Наличие у вас адаптера и кабеля для подключения устройства позволяет без постороннего вмешательства разобраться с неполадками собственного авто.

Обратившись на СТО, вам могут провести диагностику тем же самым оборудованием, только при этом запросят у вас приличную сумму денег. Если самому не контролировать ход проверки, мастера могут заявить об обнаружении других ошибок, которых в действительности не существует.

Результатом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.

Пример адаптера с кабелем

Единственный вариант, когда стоит обращаться в автосервис — это отсутствие оборудование для диагностики и наличие хороших знакомых среди автомехаников.

Инструкция по выполнению диагностики

Для диагностики ВАЗ подключается компьютер или диагностическое оборудование с помощью диагностического разъема.

Колодка для компьютерной диагностики

Все транслируемые коды считывает сканер. Они хранятся в памяти контроллера до тех пор, пока не будет отключено его питание.С помощью специального программного обеспечения специалисты расшифровывают коды и определяют, какие неисправности и сбои есть в системе.

Процедура диагностики состоит из нескольких этапов:

1. Диагностирование подвески. Данную процедуру выполняют, если обнаружен неравномерный износ резины, стук или гул при движении на постоянной скорости, резких поворотов, по неровной дороге. А также при преждевременном срабатывании АВС, увеличенном свободном ходе руля.
2. Проверка двигателя. Силовой двигатель следует диагностировать, если он работает с перебоями, долго греется, с трудом заводится, а также при повышенном расходе топлива, потере мощности, появлении посторонних шумов, понижении или повышении оборотов на холостом ходу. При диагностике выполняется проверка электроснабжения, системы зажигания, измеряется давление в цилиндрах (автор видео — Павел Мастер).

Автоматическая КПП диагностируется в следующих случаях:

• не включается какая-либо передача;
• при переключении передач появляются шумы, рывки, пробуксовки;
• повышенный расход топлива;
• обнаружена утечка масла.

Во время диагностики сканер считывает коды ошибок системы управления коробкой автоматом, оцениваются показания датчиков положения дроссельной заслонки и температуры охлаждающей системы, а также положения селектора АКПП.

В первую очередь выполняется диагностика с помощью сканера. Расшифровываются показания сканера, делаются выводы о неполадках в системе. На втором этапе проводится аналоговое тестирование – проверяется проводка, контакты, АКБ. Далее проводится проверка в режиме онлайн. На экране выводятся показатели датчиков, впрыска топлива и т.д. Затем проводится анализ данных, которые получены во время проводки. На последнем этапе коды ошибок, хранящиеся в памяти котроллера, стираются. После этого необходима повторная инициализация.

Где искать разъем

Важно знать, что на различных автомобилях необходимое гнездо находится в различных частях машины. Более того, на одних моделях АвтоВАЗ оно может находиться в совершенно другом месте, по сравнению с другой машиной. Рассмотрим несколько машин ВАЗ в качестве примера:

• на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
• на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
• на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
• на автомобилях Лада Калина разъем впору обнаружить возле рычага переключения передач. Как и в случае с машинами с европанелью, он скрывается под специальной крышечкой;
• на Приоре его нужно искать сразу за бардачком, на стенке.

Таким образом, на ВАЗ-2112 диагностический разъем расположен с правой стороны от водительского сиденья. Он размещен сразу под рулевой колонкой и, в принципе, найти его не так и сложно. Осмотрите нижнюю часть панели.

ELM327

Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 выполняют самостоятельно полноценную диагностику.

ELM327 представляет собой одну из последних разработок OBD. Данный сканер применяется проверки авто с помощью компьютера. Ключевое преимущество заключается в том, что устройство поддерживает все известные протоколы OBD и взаимодействует со много программами диагностики. Для связи устройства с компьютером используется кабель USB.

Программное обеспечение для ELM327 преимущественно бесплатное, хотя определенный софт доступен только за оплату.

Работа адаптера возможна на компьютерах с различной ОС. А именно:

• DOS;
• Windows;
• MacOS;
• Linux;
• PalmOS;

Полноценно раскрыть возможности сканера можно только за счет правильно подобранного программного обеспечения. Для самостоятельной диагностики бесплатно доступен софт для сканирования КПП и двигателя. Коммерческие версии программ позволяют дополнительно проверять другие узлы автомобиля.

Основные возможности

Давайте познакомимся с возможностями, которые предоставляет микросхема ELM327:

• Считывает коды ошибок, неисправностей автомобиля;
• Отображает коды и их описание;
• Экспортирует данные на распечатку, если необходимо;
• Удаляет коды ошибок;
• Выводит данные в метрической системе измерения и системе, используемой в США;
• Записывает, сохраняет данные, строит графики;
• Имеет счетчик разгона с 0 до 100 км/час, что позволяет проводить диагностику на ходу.

Проверка многих параметров работы автомобиля должна осуществляться на ходу. Не все адаптеры для этого приспособлены, потому важно выбирать соответствующее вашим требованиям оборудование.

Комплектация

Приобретая такой адаптер, вы получаете:

• Высокоточный адаптер, основанный на процессоре ELM327;
• Кабель OBDII;
• Кабель для соединения с компьютером;
• Диск с бесплатным программным обеспечением.

Для работы адаптера и получения информации вовсе не обязательно наличие мощного компьютера. Параметров простейших ноутбуков вполне достаточно, чтобы осуществить диагностику ВАЗ 2110.

Самостоятельная КД позволяет серьезно сэкономить, получить объективную информацию о состоянии своего автомобиля, а также избавить себя от ненужных финансовых затрат, которые при обращении на СТО обязательно появятся.

Коды ошибок

Как прочитать ошибки?

Для того чтобы прочитать ошибки необходимо провести подключение к портативному или планшетному ПК к автомобилю через специальный кабель K-line. Рассмотрим, какие инструменты будут необходимы для подключения автомобиля к компьютеру и определения кодов ошибок:

1. Кабель K-line.



   Кабель K-line для подключения ноутбука к автомобилю

2. Ноутбук или планшет.
3. Специальное программное обеспечение.

Для того чтобы подключиться необходимо найти разъем под кабель. Он находится под рулевой колонкой. Теперь необходимо подключить непосредственно сам кабель и потом ЮСБ-разъем. Оптимальным для использования считаются программы: VAG-COM USB KKL адаптер; диагностическая программа ВАЗ для моделей, Приора, Калина, Гранта; USB драйвер Autocom cdp pro cars USB; ScanMaster 2.1 на русском языке для ELM327.

Устранение ошибок и сброс

Устранить ошибки ЭБУ достаточно просто. В программе для считывания необходимо найти нужную неисправность и расшифровать ее. Затем, рекомендуется устранить проблему, по которой возникла ошибка. Последним этапом становится сброс. Его можно найти в инструментах программы или действиях.

Расположение разъема для подключения к ЭБУ

Возможный вариант расположения разъема для подключения к ЭБУ

Многие автолюбители делают ошибку при работе с программным обеспечением, поскольку они «обнуляют» не сами ошибки, а все программное обеспечение, таким образом, остается только оболочка ПО автомобиля. После таких действий, обычно, автомобиль может не запуститься и требуется программная настройка оборудования или замена всего программного обеспечения в целом. Поэтому, рекомендуется в данном случае обращаться на автосервис, где сделают все правильно.

Основные аспекты диагностики автомобилей ВАЗ нового поколения — 2111 и 2112

В данной статье мы подробно расскажем о том, как считывать и расшифровывать коды ошибок, а также ответим на самые распространенные вопросы, относящиеся к разъему ODB. Вам останется лишь следовать нашим рекомендациям.

Расположение разъема

Если вы решили произвести компьютерную проверку на ВАЗ 2110, вам потребуется не только все необходимое оборудование, но и знать, какое разъем использовать для диагностики. Разумеется, чтобы найти колодку диагностики, нужно знать, где находится этот элемент. В случае с «десяткой» вывод расположен в нижней части рулевой колонки, с правой стороны от места водителя. В любом версии ВАЗ 2110 этот разъем будет располагаться именно в этом месте.

Данный вывод, расположенный под рулем, также часто именуется как OBD. В соответствии с этим названием осуществляется и приобретение тестера.

Место расположения колодки на «десятке»

В своих отзывах автовладельцы «десяток» пишут, что наиболее оптимальным вариантом для самодиагностики является девайс K-line. Как показывает практика, к такому устройству без проблем можно подключить почти любое оборудование для тестирования. Если говорить об основном оборудовании, то в нашем случае его функцию будет выполнять компьютер.

Естественно, в гаражных условиях всегда проще работать с ноутбуком, чем со стационарным ПК, поскольку в данном случае процедуру проверки можно осуществлять прямо за рулем машины. Но если у вас нет возможности использовать ноутбук, можно применять и обычный ПК, только для этого вам потребуется удлиненный кабель для соединения компьютера с тестером.

Выбор диагностического оборудования

Спрос порождает предложения. Интернет – магазины пестрят рекламой диагностических устройств, проверяющих всевозможные марки автомобилей разных лет выпуска. Рассматриваются адаптеры, удовлетворяющие широкий круг неподготовленных пользователей. Выбор делает покупатель. Одни автолюбители желают выполнять периодический контроль, поддерживать рабочее состояние транспортного средства, используют ноутбук, планшет. Другим нравится быть пилотом авиалайнера, постоянно наблюдая изменение десятков параметров на смартфоне, подключив тестовый прибор стационарно. Выпускаемые диагностические приборы удовлетворят различные пожелания.

Автовладельцам ваз следует обратить внимание на устройства, предназначенные тестировать автотранспорт VAG Group (48 автомобилестроительных предприятий, выпускающих брендовые авто в 21 стране мира). Стремясь выйти на мировой рынок, разработчики ваз ориентировались на электронные блоки с логикой построения шин концерна VAG. Сканер должен поддерживать необходимый протокол. Проверка автомашин, произведенных до 2007 года, выполняется по шине K-Line. Новые автомобили работают по CAN-шине, K-Line шина на разъеме не предусмотрена.

https://youtube.com/watch?v=e6VrDHNmG6Y%3Ffeature%3Doembed

Инструкция по выполнению диагностики самостоятельно

Когда место нахождения диагностического разъема известно и подготовлено все необходимое оборудование, можно приступать к проверке. По мнению многих российских автолюбителей, подготовить ноутбук и тестер будет вполне достаточно для того, чтобы произвести проверку всех узлов и систем на «десятке». Но всегда следует помнить о том, что успешное тестирование возможно только в том случае, если человек, который его проводит, будет понимать что-то в этом и обладать определенными знаниями.

Адаптер для проверки с кабелем и диском с драйверами

Зачем нужна диагностика

Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.

Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:

1. Изучить все системы вручную методом демонтажа и тестирования, потратить кучу времени и нервов. Вероятность отыскать причину поломки далеко не 100%!
2. Провести компьютерную диагностику своими руками путем подключения специального адаптера, кабеля к компьютеру. Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы легко найдете причину, по которой машина начала себя ненормально вести.

Стоит ли обращаться на СТО?

Качество проведения диагностики на СТО зачастую мало чем отличается от самостоятельной проверки. Наличие у вас адаптера и кабеля для подключения устройства позволяет без постороннего вмешательства разобраться с неполадками собственного авто.

Обратившись на СТО, вам могут провести диагностику тем же самым оборудованием, только при этом запросят у вас приличную сумму денег. Если самому не контролировать ход проверки, мастера могут заявить об обнаружении других ошибок, которых в действительности не существует.

Результатом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.

Пример адаптера с кабелем

Единственный вариант, когда стоит обращаться в автосервис — это отсутствие оборудование для диагностики и наличие хороших знакомых среди автомехаников.

Рекомендуем: Почему важна диагностика авто перед покупкой

Что нужно знать о распиновке?

Теперь поговорим о распиновке. Если тестирование автомобиля будет осуществляться своими силами, вам полезно будет узнать, из каких компонентов состоит разъем. Распиновка колодки включает в себя обозначение всех контактов, расположенных внутри.

В данном случае речь идет о распиновке OBD:

• выход А — необходим для подключения массы;
• выход В предназначен для подключения устройства L-Line, следует отметить, что не все диагностические колодки оснащены этим контактом;
• контакт М необходим для подключения устройства К-Line;
• контакт G обеспечивает контроль безопасности в ходе проверки;
• выход Н — это питание с аккумулятора.

Диагностический разъем Гранта

ОБД порт активно используют в машинах по всему свету с 2001 года. АвтоВАЗ стал ставить OBDII на свои модели начиная с Калины – до этого на десятое семейство ставили 12-пиновый штекер.

На фото – пример установленного сканера ELM327.

Диагностический разъем Гранта не требует инструментов для доступа – можно найти и использовать «в слепую». На Калине для подключения потребуется извлекать заглушку возле рычага КПП.

Ищем ОБД2 на Гранте:

• Сидя на переднем правом сиденье находим крышку бардачка;
• Кладем руку на нижнюю грань крышки и ведем влево до центральной консоли;
• Рука упрется в диагностический разъем.

Как визуальный ориентир смотрим на решетку вентиляции у ног переднего пассажира – над ней расположен нужный штекер.

Смотреть на сам порт не обязательно – его легко найти и с водительского кресла. Главное – знать, где искать.

Видео «Проверка ВАЗ 2110»

Как производится компьютерное тестирование узлов отечественной «десятки», если транспортное средство дергается и глохнет (автор видео — Вячеслав Кравченко).

Распиновка разъемов для подключения OBD-2 кабеля USB-KKL к разъему OBD-1 (GM-12) ВАЗ.

Распиновка диагностического разъема старого образца OBD 1 (GM-12) автомобилей ВАЗ 2107, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 для подключения к кабелю USB-KKL если нет переходника.

Подключение (распиновка) кабеля OBD-2 USB-KKL для подключения к разъему старого образца OBD-1 (GM-12) к автомбилям ВАЗ 2107, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 без переходника.

Так же, при желании, можно купить переходник с OBD2 на OBD1 (GM12) ВАЗ 16pin здесь Тогда процесс соединения USB-KKL, ELM327 или другого OBD2 адаптера c OBD-1 (GM-12) пойдет намного быстрее

Диагностический разъем ваз-2112 старого и нового образца

На любом автомобиле ВАЗ-2112 предусмотрена система самостоятельной диагностики неисправностей, которая может без посещения станции технического обслуживания сообщить владельцу о наличии какой бы то ни было неисправности.

Подобная система работает по средством подключения к ней специального диагностического оборудования и дальнейшим считыванием, и расшифровкой ошибок.

Когда требуется диагностика?

Первым признаком того, что следует произвести диагностику системы автомобиля будет мигание лампы CHECK ENGINE расположенной на панели приборов. Обратите внимание, что наличием ошибок в системе будет тот факт, что по истечении 10-ти секунд после запуска двигателя сигнальная лампа не погаснет и данные об ошибке сохранятся в памяти ЭБУ.

Где находится разъём?

Для того, чтобы считать все возникшие коды неисправностей при помощи диагностического оборудования, Вам придётся добраться к диагностическому разъёму, который расположен прямо под консолью панели приборов с левой стороны.

Расположение диагностической колодки указано стрелкой.

Он будет вами обнаружен сразу, как только вы посмотрите в примерный участок его местоположения, так как его характерная форма весьма специфична.

Особенности разъёма для диагностики

Стандартный 12-ти пиновый разъём для диагностики

В зависимости от года выпуска автомобиля разъём может быть 10-ти пиновым и 12-ти пиновым. Чтобы подключиться к нему потребуется изготовление переходника.

Мастерим проводки

Можно ещё бросить отдельно провод, но это «колхозно».

Схема подключения 12-ти пинового разъёма к стандартному диагностическому адаптеру Подключение 12-ти пинового разъёма к стандартному диагностическому адаптеру Подключение 12-ти пинового разъёма к стандартному диагностическому адаптеру другой ракурс
