Нередко владельцы Megane II задают вопросы и жалуются на электронику. Многих возмущает факт появления оповещений braking fault, df119, electronic fault и других ошибок, возникающих на приборной доске. Это действительно раздражающая тема о которой и пойдет речь в статье. Также расскажем о методах диагностики автомобилей Рено и будем надеяться, что каждый найдет здесь ответы и сможет самостоятельно исправить ошибки Рено Меган 2.
Основные ошибки Рено Меган 2
Помимо сообщений бортового компьютера о неисправностях при диагностике системы Megane 2, на приборной доске могут возникать ошибки. Чтобы выяснить, почему они возникают и как их исправить, рассмотрим их более детально.

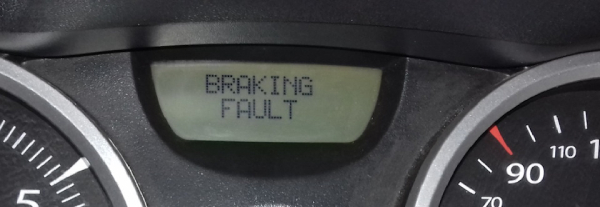

Braking fault
(Ссылка на источник фото)
Практически все владельцы Рено Меган 2 сталкивались с ошибкой braking fault. Также при этом загоралась лампочка индикатора STOP и восклицательный знак на спидометре. Причем в разных ситуациях, ошибка проявлялась по-разному: появлялась и сразу пропадала, задерживалась и отображалась постоянно, пока работает двигатель. При этом в памяти она обычно не сохранялась.
Согласно инструкции производителя, данная ошибка выводится при неполадках тормозного механизма: при износе колодок или дисков, низкого уровня тормозной жидкости и т. д. Устранив неисправность она должна пропадать если это не связано с повреждением датчиков, проводки, окислением контактов на АКБ или цепи. Чаще всего дело в низком уровне тормозной жидкости Меган 2.
Меняем свечи на Меган 2, не пренебрегайте этой простой операцией
Electronic fault
Ошибка electronic fault Рено Меган 2 говорит о неполадках в работе электронной системы. В основном она возникает при неисправностях тормозной педали, когда не срабатывают стоп-сигналы. Из практики известно, что это может быть связано со слабым контактом предохранителя на клемме АКБ, от которой питается электронный БУ.
Предохранитель выполнен из хрупкого материала, поэтому часто выходит из строя. При этом блокируется зажигание, работа бензонасоса, в редких случаях стартера. В результате возникают проблемы с запуском двигателя Megane 2.
DF119
Ошибка df119 говорит о проблемах в работе датчика положения распределительного вала или обрыве его цепи. Для ее устранения снимаем датчик, находящийся возле правой катушки зажигания и проверяем сопротивление.
Берем мультиметр и замеряем сопротивление между контактами 1 (масса), 2 (сигнал) и 3 (напряжение). Штатное сопротивление между 1-2 и 1-3 должно быть более 100 кОм, между 2-3 – 10250 Ом +/- 512,5 Ом. Если значения прибора показывают меньше нормы, значит датчик Меган 2 неисправен и требует замены.
Стоимость оригинала (820033686) – 3-4 тыс. рублей, но есть и дешевые варианты, такие как Valeo, ERA, MOBILETRON. Последний оказался наиболее подходящим по цене и техническим характеристикам. Замер сопротивления показал следующие результаты:
Если показатели аналогичны, устанавливаем датчик. После установки не забудьте удалить ошибку Меган 2. Для этого рекомендуется использовать подключение PyRen + ELM327 v1.5. В окошке настроек под параметром K-line выставляем галочку -si и в поле Other options вводим ключ -vv.
Далее в выводе ошибок находим нужную и стираем.
Кликните, чтобы увеличить
В завершение стоит убедиться что она больше не появляется. Для этого запускаем двигатель Рено Меган 2 и пробуем кататься. Если все в порядке, снова подключаем устройство и убеждаемся что ошибка удалена.
Замена салонного фильтра Меган 2, пылесос не поможет
Check injection
Check injection – это ошибка, связанная с системой впрыска и возможными повреждениями дроссельной заслонки и ее разъема. Поломка сопровождается плавающими оборотами регулятора холостого хода Megane 2.
Меняем шаровую Рено Меган 2 самостоятельно
DF080
Часто ошибка df080 возникает после df119 и указывает на поломку клапана фазорегулятора, на котором имеется тонкая сетка, состоящая из 4 частей. Если одна из них ломается и попадает в клапан, происходит засорение и в результате он выходит из строя. Это часто случается при замене смежных деталей или чистке фазорегулятора. Процесс его замены в автомобилях Рено Меган 2 не представляет никакой сложности, поэтому с этим справится даже новичок.
Low battery
Ошибка low battery на приборной панели Рено Меган 2 показывает низкий уровень заряда батареи. Если при этом загорается Stop, а также значок АКБ после запуска двигателя, то причина этого – повреждения реле регулятора напряжения в генераторе.
Обычно эта ошибка устраняется путем замены регулятора:
Изучаем предохранители Рено Меган 2
Renault Megane
Кодов и сообщений бортового компьютера очень много, поэтому разделили их на группы.
Сообщения борткомпьютера
Замена амортизаторов и пружин Рено Меган 2
Меняем тормозные диски Меган 2
Ошибки с начальной U/D
Автомобили Рено Меган 2 оснащаются бортовыми компьютерами с электронной системой диагностики. Она позволяет диагностировать разные неполадки и контролировать работоспособность основных узлов транспортного средства посредством датчиков. Сканированию подлежат следующие системы:
Помимо основного ЭБУ в салоне имеется KL-Line сеть, сканирующая состояние АКП, ксеноновых фар и устройство запуска и питания двигателя с газораспределительной установкой.
Проверка систем Renault Megane осуществляется 2 методами – при помощи самотестирования базовой программы или наружного сканера. Все неисправности и ошибки генерируются на дисплее бортового компьютера в виде текстовых оповещений на английском языке.
Самостоятельно меняем термостат Рено Меган 2
Самодиагностика
Чтобы запустить процесс самодиагностики Рено Меган 2, нужно вставить ключ-карту в соответствующий слот и нажать кнопку Adac, которая отвечает за вывод данных на монитор бортового компьютера. Обычно это небольшая круглая кнопка, располагающаяся сбоку правого подрулевого переключателя. Для активации режима самотестирования жмем и удерживаем пару секунд кнопку запуска двигателя. Это делается одновременно с нажатием клавиши Adac.
Если запуск произошел успешно, то на панели приборов загораются все световые индикаторы и лампочки.
На мониторе Рено высвечивается информация о прошивке процессора.
Чтобы получить интересующие сведения (уровень горючего в баке, расход бензина, наличие неисправностей и т. п.) необходимо переменно нажимать кнопку. В процессе могут возникать системные ошибки. Чтобы завершить самодиагностику Меган 2, нажмите кнопку обнуления счетчика суммарного пробега на панели приборов Megane 2.
В процессе самодиагностики, коды неисправностей можно узнать по сигналам центрального индикатора приборной панели Меган 2. Определенное количество вспышек лампочки индикатора соответствует конкретным цифрам и символам. Число сигналов от 1 до 9 указывает на соответствующую цифру. 10 вспышек означает 0. Количество вспышек 11 12 13 14 15 16 определяют латинские символы A B C D E F.
Число вспышек составляет символ, а комбинация из 4-х символов означает код ошибки Меган 2. Для определения отдельных символов и четырехзначных комбинаций используют интервалы между вспышками: 1 секунду между символами и 1,8 секунды между кодами. Кодировка 0000 указывает на отсутствие неисправностей Megane 2.
Все о топливных фильтрах Меган 2
Диагностика сканером
Для более детальной и точной диагностики систем Renault Megane 2 используют внешние цифровые приспособления и программы для тестирования. Производитель советует устройство CLIP с поддержкой диагностического протокола OBD 2. Для работы потребуется наличие ноутбука или другого мобильного устройства с нужным ПО.
Устройство Renault can clip
Наиболее подходящей утилитой для сканирования является DDT2000, но несмотря на это, она не дает полного представления о состоянии систем Рено Меган 2. Для более подробного анализа существуют платные базовые приложения Renault CAN Clip V-80 и Clip V-93.
Сканирование прибором помогает выявить ошибки и неисправности Меган 2. Чтобы запустить процесс тестирования, потребуется ключ-карта и следующий порядок действий:
Расположение диагностического разъема Рено Меган 2 (Ссылка на источник фото)
Возможно потребуется ввести VIN-код Меган 2, хотя некоторые приборы определяют его автоматически. Результатом сканирования являются сведения о техобслуживании авто после продажи, типе привода и КП Megane 2. После обнаруженных и устраненных неисправностей нужно провести обнуление бортового процессора.
Замена задних и передних тормозных колодок Меган 2 своими руками
Обнуление сервисного интервала бортового компьютера
После обслуживания на панели приборов Меган 2 будет активный индикатор Servis. Чтобы отключить его, потребуется обновить память бортового компьютера. Для этого заводим машину и жмем кнопку Adac, пока на мониторе не высветится сообщение об устранении неполадки, которая уже устранена. Когда появится соответствующая информация необходимо зажать кнопку управления на несколько секунд. Оповещение замигает и пропадет, как и сигнал обслуживания, если нет других поломок.
Где находится разъем для диагностики (OBD II)
Диагностический разъем для подключения внешних тестирующих модулей моделей Megane II обычно размещен под магнитолой на центральной консоли приборной панели. Он скрыт под декоративной крышкой с защелками. Чтобы добраться до разъема, нужно поочередно поддеть ее с двух сторон крючкообразным инструментом, вставляя его в отверстия.
При этом нужно подтягивать крышку на себя, тем самым не давая фиксаторам снова защелкнуться.
Диагностический разъем OBD II
