Система бортовой самодиагностики (OBD) – общая информация

Общее описание системы OBD



Задачей любой бортовой системы самодиагностики (OBD) является выявление отказов
и нарушений функционирования подконтрольных систем с занесением в память процессора
соответствующих диагностических кодов (DTC) и оповещением водителя о факте нарушения
(обычно посредством вмонтированной в комбинацию приборов контрольной лампы отказов
MIL/«Проверьте двигатель»).

Помимо кода DTC в памяти ECM фиксируется также текущие рабочие параметры двигателя
на момент выявления нарушения.

При нарушении исправности функционирования информационных датчиков, принимающих
участие в процессе управления двигателем, ECM может произвести переключение систем
в аварийный режим. При этом активируются базовые рабочие параметры, обеспечивающие
адекватную работу двигателя (некоторый абсолютный псевдосигнал неисправного датчика
симулируется непосредственно модулем управления), однако с неизбежным снижением
эффективности его отдачи и увеличением расхода топилва, – автомобиль следует отогнать
на станцию техобслуживания с целью выявления и устранения причин отказа.

В состав системы OBD входят несколько диагностических устройств, производящих
мониторинг отдельных параметров систем снижения токсичности и фиксирующих выявленные
отказы в памяти бортового процессора в виде индивидуальных кодов неисправностей.
Система производит также проверку датчиков и исполнительных устройств, контролирует
эксплуатационные циклы транспортного средства, обеспечивает возможность замораживания
параметров и очистки блока памяти.

Рассматриваемые в настоящем Руководстве модели могут быть укомплектованы как системой
бортовой диагностики второго поколения стандарта SAE (OBD II), так и фирменной
системой OBD стандарта Subaru (некоторые из моделей 2.0 и 2.5 л). Основным элементом
любой системы OBD является бортовой процессор, чаще называемый электронным модулем
управления (ECM). ECM является мозгом системы управления двигателем. Исходные
данные поступают на модуль от различных информационных датчиков и других электронных
компонентов (выключателей, реле и т.д.), а также сигналы зарегистрированных OBD
отказов и нарушений. Коды зарегистрированных неисправностей фиксируются в памяти
процессора.

Считывание данных памяти процессора
OBD производится при помощи специального сканера (стандарта SAE – GST
или Subaru – SSM), подключаемого к 16-контактному диагностическому разъему
считывания базы данных (DLC), расположенному под панелью приборов с водительской
стороны автомобиля.

На обслуживание компонентов систем управления двигателем/снижения токсичности
отработавших газов распространяются особые гарантийные обязательства с продленным
сроком действия. Не следует предпринимать попыток самостоятельного выполнения
диагностики отказов ECM или замены компонентов системы, до выхода сроков данных
обязательств, – обращайтесь к специалистам фирменных станций техобслуживания компании
Subaru.




Сведения о диагностических приборах

Параллельное наблюдение параметров сигналов, сопротивлений и напряжений во всех
цепях управления возможно при помощи разветвителя, включаемого последовательно
в разъем модуля управления (ECM). Измерение параметров сигналов на клеммах разветвителя
в различных режимах функционирования двигателя позволяет определять текущее состояние
последнего и выявлять имеющие место нарушения.

Модели 2.0 и 2.5 л

Модели 3.0 л

Еще одним способом считывания данных OBD является подключение к системе персонального
компьютера, оборудованного специальным кабелем и оснащенного программным обеспечением
OBD.

Некоторые считыватели помимо обычных диагностических операций позволяют при подсоединении
к персональному компьютеру производить распечатывание хранящихся в памяти модуля
управления принципиальные схемы различного оборудования (если таковые заложены
в ECM), программировать противоугонную систему и блоки управления различных устройств
автомобиля, а также в реальном времени наблюдать сигналы в электрических цепях
автомобиля.

На некоторых моделях считывание занесенных в память системы OBD кодов DTC может
быть произведено также при помощи вмонтированный в приборный щиток автомобиля
контрольной лампы отказов MIL/«Проверьте двигатель», – см. ниже.



Считывание кодов DTC

Схемы расположения интерактивных компонентов используемых на рассматриваемых в
настоящем Руководстве автомобилях систем бортовой диагностики представлены на
иллюстрациях.

Схема расположения интерактивных компонентов системы бортовой диагностики
на моделях, оборудованных системой бортовой самодиагностики OBD II

Схема расположения интерактивных компонентов системы бортовой диагностики
на моделях 2.0 и 2.5 л, оборудованных OBD Subaru

Модели, оборудованные OBD II



С применением сканера SSM, включенного в нормальный режим (Subaru)

После вывода на экран данных о типе двигателя, нажмите «YES» еще раз.

После вывода на экран данных о типе двигателя, нажмите «YES» еще раз.

Включите зажигание. Если при включении зажигания контрольная лампа MIL активируется,
переходите к следующему этапу проверки, в противном случае проверьте на наличие
обрывов и коротких замыканий электропроводку подачи питания и заземления ECM,
а также электропроводку лампы MIL. Произведите необходимые исправления.

Удостоверьтесь в исправности высвечивания контрольной лампой отказов кода неисправности
(DTC). Перепишите идентифицированные коды, затем выключите зажигание и рассоедините
разъем считывания данных.

Информационное содержание разрядов 5-разрядного кода вида P0380



Разряды кода вида Р 0 3 8 0 имеют следующее значение (слева направо):

P — Силовой агрегат
B — Кузов
С — Шасси

Разряд 2 Источник кода

0 — Стандарт SAE
1 — Расширенный – задаваемый производителем

Разряд 3 Система

0 — Система в целом
1 — Система подмешивания воздуха (Air/Fuel Induction)
2 — Система впрыска топлива
3 — Система зажигания/Пропуски зажигания
4 — Система дополнительного контроль выпуска
5 — Скорость автомобиля и управление оборотами х/х
6 — Входные и выходные сигналы модуля управления
7 — Трансмиссия

Разряды 4 и 5

Порядковый номер неисправности компонента или цепи 00-99


Процедура общей диагностики автомобиля

Модели, оборудованные OBD II

Поднимите автомобиль над землей, либо загоните его на роликовый стенд.

Проверка с применением сканера SSM

Соедините половинки расположенного слева под панелью приборов разъема режима тестирования.

Подключите SSM к расположенному также слева под панелью приборов диагностическому
разъему DLC.

После вывода на экран данных о типе двигателя, нажмите «YES» еще раз.

После вывода на экран монитора вопроса «Perform Inspection (Dealer Check) Mode?»
введите подтверждение, также путем нажатия на клавишу «YES».

Далее действуйте согласно выводимым на экран инструкциям. Если после завершения
процедуры в памяти процессора сохранятся какие-либо DTC, соответствующая информация
будет выведена на экран монитора.

Отпустите стояночный тормоз, – разница в частоте вращения передних и задних колес
может явиться причиной срабатывания контрольной лампы ABS, однако не следует рассматривать
как признак нарушения, – после завершения процедуры диагностики системы управления
двигателем не забудьте удалить из памяти процессора код неисправности ABS.




Проверка с применением сканера GST

Соедините половинки расположенного слева под панелью приборов разъема режима тестирования.

Подключите GST к расположенному также слева под панелью приборов диагностическому
разъему DLC.

Запустите двигатель, – предварительно удостоверьтесь, что рычаг селектора АТ находится
в положении «Р».

При помощи рычага селектора/переключения передач активируйте датчики-выключатели
положений «Р» и «N» трансмиссии.

Для активации датчика-выключателя стоп-сигналов выжмите педаль ножного тормоза.

В течение около 40 секунд удерживайте частоту вращения двигателя в диапазоне 2500
÷ 3000 об/мин.

Переведите рычаг селектора в положение «D» и установите скорость движения 5 ÷
10 км/ч (3 ÷ 6 миль/ч).

При помощи сканера GST считайте и перепишите занесенные в память процессора коды
неисправностей (DTC).



Модели, оборудованные OBD Subaru




Проверка с применением сканера SSM



Действуйте в соответствии с указаниями, приведенными в подразделе Проверка
с применением сканера SSM выше.


Проверка без применения сканера SSM

Запустите двигатель и прогрейте его до нормальной рабочей температуры.

Выключите зажигание и включите нейтральную передачу (модели с РКПП)/переведите
рычаг селектора в положение «Р» (модели с АТ).

Соедините половинки разъема режима тестирования (окрашен в зеленый цвет), затем
включите зажигание, – если произошла активация контрольной лампы отказов (MIL),
переходите к следующему этапу проверки, в противном случае проверьте на наличие
обрывов и коротких замыканий электропроводку подачи питания и заземления ECM,
а также электропроводку лампы MIL. Произведите необходимые исправления.

На моделях с АТ переведите рычаг селектора в положение «N», затем в «Р».

Запустите двигатель и перепишите высвечиваемые контрольной лампой MIL коды. Если
лампа никакие коды не высвечивает, переходите к следующему этапу проверки.

Минимум на одну минуту разгоните автомобиль до скорости 11 км/ч (7 миль/ч).

Поднимите частоту вращения двигателя до значения свыше 2000 об/мин. Перепишите
высвечиваемые лампой MIL коды, – если никакие коды лампой не выводятся, следовательно,
отказ имеет иную причину.



Очистка памяти системы самодиагностики

После вывода на экран данных о типе двигателя, нажмите «YES» еще раз.

После того как на экран монитора будут выведены сообщения «Done» и «Turn Ignition
Switch OFF», выключите сканер, затем поверните ключ в замке зажигания в положение
OFF.

После вывода на экран данных о типе двигателя, нажмите «YES» еще раз.

После вывода на экран запроса «Clear Diagnosis Code?» введите подтверждение нажатием
клавиши «YES», затем выключите питание сканера и зажигание.

С применением сканера GST (SAE)



Действуйте в соответствии с прикладываемыми к сканеру инструкциями. На моделях
2.0 и 2.5 л не забудьте произвести инициализацию клапана IAC.


Модели, оборудованные OBD Subaru




С применением сканера SSM

Действуйте в соответствии с инструкциями, приведенными выше.

Без применения сканера SSM (по контрольной лампе отказов MIL/»Проверьте
двигатель»)

Выключите зажигание и включите нейтральную передачу (модели с РКПП)/переведите
рычаг селектора в положение «Р» (модели с АТ).

Соедините половинки разъема режима тестирования (окрашен в зеленый цвет), затем
включите зажигание, – если произошла активация контрольной лампы отказов (MIL),
переходите к следующему этапу проверки, в противном случае проверьте на наличие
обрывов и коротких замыканий электропроводку подачи питания и заземления ECM,
а также электропроводку лампы MIL. Произведите необходимые исправления.

На моделях с АТ переведите рычаг селектора в положение «N», затем в «Р».

Запустите двигатель и минимум на одну минуту разгоните автомобиль до скорости
11 км/ч (7 миль/ч).

Поднимите частоту вращения двигателя до значения свыше 2000 об/мин. Перепишите
высвечиваемые лампой MIL коды и произведите необходимый восстановительный ремонт
(список кодов DTC приведен в Спецификациях).

Выключите зажигание и рассоедините разъем режима тестирования.



Подключение персонального компьютера к бортовой системе самодиагностики OBD II
посредством интерфейсного контроллера BR16F84-1.0 по протоколам стандартов SAE
(PWM и VPW) и ISO 9141-2

Схема организации подключения представлена на иллюстрации.

Рассматриваемое устройство представляет собой микроконтроллер, выполненный по
технологии КМОП (CMOS). Устройство исполняет роль простейшего сканера и предназначено
для считывания диагностических кодов и данных системы OBD II (обороты двигателя,
температура охлаждающей жидкости и всасываемого воздуха, нагрузочные характеристики,
расход поступающего в двигатель воздуха и т.п.) в рамках стандарта SAE J1979 через
шину любого исполнения (PWM, VPW и ISO 9141-2).

Для подключения к компьютеру достаточно 3-жильного провода, подключение к диагностическому
разъему осуществляется 6-жильным проводом. Напряжение питания подается на контроллер
через 16-контактный диагностический разъем OBD.


Рекомендации по применению



Для подключения устройства к автомобилю может быть использован неэкранированный
кабель, длиной не более 1.2 м, что имеет особое значение при использовании протокола
PWM. При использовании кабеля большей длины следует уменьшить сопротивление резисторов
на входе устройства (R8 и R9 или R15). При использовании экранированного кабеля,
экран следует отключить с целью снижения емкости.

Кабель для подключения к последовательному порту компьютера также может быть неэкранированным.
Устройство стабильно работает с кабелем длиной до 9 м. При значительно большей
длине кабеля следует использовать более мощный коммуникатор RS 232.

Топология электрических соединений произвольна. При повышенной влажности применяйте
дополнительные шунтирующие конденсаторы.

Бесплатное программное обеспечение (броузер) для считывания кодов и данных может
быть скачано с сайтов производителей либо сайта нашего издательства arus.spb.ru
и предназначено для использования под DOS. Незначительный размер программного
приложения в варианте «под DOS» позволяет вместить его на загрузочную дискету
DOS и использовать даже на компьютерах, оснащенных несовместимым с DOS программным
обеспечением. Необязательным условием является даже наличие в компьютере жесткого
диска.



Общие принципы обмена данными

Обмен данными идет по трехпроводному последовательному соединению без применения
инициализационного обмена служебными сообщениями (handshaking). Устройство прослушивает
канал на наличие сообщений, выполняет принимаемые команды и передает результаты
на персональный компьютер (PC), после чего немедленно возвращается в режим прослушивания.
Входящие в контроллер и исходящие из него данные организованы в виде цепочки последовательно
идущих друг за другом байтов, первый из которых является контрольным. Обычноконтрольный
байт представляет собой число от 0 до 15 dec (в десятичном исчислении) (или 0-F
hex), описывающее количество следующих далее информационных байтов. Так, например,
3-байтная команда будет выглядеть следующим образом: 03 (контрольный байт), 1-й
байт, 2-й байт, 3-й байт. Подобный формат используется как для входящих команд
на опрос бортовой системы самодиагностики, так и для исходящих сообщений, содержащих
запрошенную информацию. Следует заметить, что в контрольном байте используются
лишь четыре младших бита, – старшие биты зарезервированы под некоторые специальные
команды и могут быть использованы PC при инициализации соединения с контроллером
и согласовании протокола передачи данных, а также контроллером для контроля ошибок
передачи. В частности, в случае ошибки при передаче, контроллер производит установку
старшего значащего бита (MSB) контрольного байта в единицу. При успешной передаче
все четыре старших бита устанавливаются в ноль.

Инициализация контроллера и бортовой системы самодиагностики



Для начала обмена данными PC должен произвести установку соединения с контроллером,
затем инициализировать контроллер и канал данных OBD II.

После подсоединения контроллера к PC и диагностическому разъему OBD должна быть
произведена его инициализация с целью предотвращения «зависаний», связанных с
шумами в последовательных линиях в случае если их подсоединение было произведено
до включения питания контроллера. Одновременно производится простейшая проверка
активности интерфейса. В первую очередь посылается однобайтовый сигнал 20 hex,
воспринимаемый контроллером как команда на установку соединения. В ответ контроллер
вместо контрольного высылает единственный байт FF hex (255 dec) и переходит в
режим ожидания приема данных. Теперь PC может переходить к инициализации канала
данных.

На данном этапе производится инициализация протокола, по которому будет производиться
обмен данными, а в случае протокола ISO – инициализация бортовой системы. Обмен
данными производится по одному из трех протоколов: VPW (General Motors), PWM (Ford)
и ISO 9141-02 (азиатские/европейские производители).

В ответ контроллер высылает контрольный байт и байт состояния. Установка MSB контрольного
байта говорит о наличии проблем, при этом следующий за ним байт состояния будет
содержать соответствующую информацию. При успешной инициализации высылается контрольный
байт 01 hex, указывающий на то, что далее следует верификационный байт состояния.
В случае протоколов VPW и PWM верификационный байт представляет собой простое
эхо определяющего протокол байта (0 или 1, соответственно), при инициализации
протокола ISO 9141 это будет цифровой ключ, возвращаемый бортовым процессором
OBD и определяющий, какая именно из двух незначительно отличающихся друг от друга
версий протокола будет использоваться.

После установки соединения и инициализации протокола начинается штатный обмен
данными, состоящими из поступающих от PC запросов и выдаваемых контроллером
ответов.



Порядок обмена данными



Функционирование контроллера при использовании протоколов семейства ISO 9141-2
и SAE (VPW и PWM) происходит по несколько различным сценариям.



Обмен по протоколам SAE (VPW и PWM)



При обмене данными по данным протоколам происходит буферизация лишь одного кадра
данных, что означает необходимость конкретизации подлежащего захвату или возврату
кадра. В некоторых (редких) случаях бортовой процессор может передавать пакеты,
состоящие более чем из одного кадра. В такой ситуации запрос должен повторяться
до тех пор, пока все кадры пакета не будут приняты.

При коллизиях в шине интерфейс вырабатывает единственный байт 40 hex, являющийся
контрольным байтом с обнуленным младшим битом. Подобная ситуация может возникать
достаточно часто при загрузке автомобильной шины сообщениями более высокого
чем у диагностических данных приоритета, – вычислительное устройство должно
повторить исходный запрос.

Обмен по протоколам ISO 9141-2



Стандарт ISO 9141-2 используется большинством азиатских и европейских производителей
автомобильной техники. Структура формируемого PC запроса мало чем отличается
от используемой в стандартах SAE, с той лишь разницей, что контроллер не нуждается
в информации о номере кадра и соответствующие данные присутствовать в пакете
не должны. Таким образом, запрос всегда состоит из контрольного байта и следующей
за ним цепочки информационных байтов, включающих в себя контрольную сумму. В
качестве ответного сообщения контроллер просто ретранслирует сформированные
бортовым процессором сигналы. Контрольный байт в ответном сообщении отсутствует,
поэтому PC воспринимает поступающую информацию непрерывным потоком до тех пор,
пока цепочка не прерывается паузой в 55 миллисекунд, сообщающей о завершении
информационного пакета. Таким образом, ответное сообщение может состоять из
одного или более кадров в соответствии с требованиями спецификаций SAE J1979.
Контроллер не производит анализ кадров, не отбрасывает недиагностические кадры
и т.д. PC должен собственными силами производить обработку поступающих данных
с целью вычленения отдельных кадров путем анализа заголовочных байтов.

Модификации, произведенные в интерфейсных контроллерах последних
версий

Ниже приведены основные отличия процесса передачи данных по протоколам SAE и
ISO 9141, характерные для интерфейсных контроллеров последних версий, а также
порядок передачи данных по протоколу ISO 14230:

1) Стандарт ISO 9141: Добавлен адресный байт;
2) Стандарт ISO 9141: Осуществляется возврат не одного, а обоих ключевых байтов
(дополнительный байт возвращается также в режимах SAE, однако здесь он не используется);

3) Добавлена поддержка протокола ISO 14230.

Порядок установки соединения не изменился:

Отправка: 20
Прием: FF

Если планируется использование контроллера для передачи данных лишь по какому-либо
одному или двум из протоколов, лишние компоненты могут быть исключены. Например,
при организации схемы под протокол VPW (GM) в проводе подключения контроллера
к автомобилю потребуются лишь три жилы электропроводки (клеммы 16, 5 и 2).

Если не используется протокол PWM, могут быть исключены элементы R4, R6, R7,
R8, R9, R10, Т1, Т2 и D1.

При отказе от обмена по протоколу ISO исключению подлежат элементы: R15, R16,
R17, R18, R19, R21, Т4 и Т5.

Отказ от использования протокола VPW позволяет исключить следующие элементы:
R13, R14, R23, R24, D2, D3 и Т3.

Применены угольно-пленочные резисторы с 5-процентным допуском сопротивления.

Обратите внимание на отсутствие кнопки аварийной перезагрузки (RESET), – в случае
необходимости такая перезагрузка может быть произведена путем отсоединения контроллера
от автомобильного разъема (перезагрузка интерфейсного процессора произойдет
автоматически). Перезапуск программного обеспечения на PC приводит к повторной
инициализации интерфейса.

Диагностика Hyundai GetZ

Хотел бы вам рассказать как считывать и обнулять ошибки с ЭБУ на данной модели. Может кому и пригодится.

И так, диагностический разъем у нас OBD 2, 16 контактный. Покупаем или заказываем диагностический кабель. В моём случае это кабель K-Line фирмы орион «www.orionspb.ru/diagnostic/187/”.

С этого же сайта скачиваем драйвера и устанавливаем их. После установки перезагрузите и убедитесь что драйвера установлены. Для этого зайдите в Мой компьютер>Свойства>Диспетчер устройств и найдите наше устройство.

Если все получилось, то идем дальше. Скачиваем программу OBD Scan Tech (Для заметок: на данную программу есть руссификатор). После установки заходим в опции>установки>port\device. Там, где выбор интерфейса, выбираем K-L line адаптер. Com порт ставим соответствующий вашему стройсту (смотреть в диспетчере устройств и там же можно назначить). У меня 2.

Диагностическая колодка находиться под рулевой колонкой, примерно над педалью сцепления. При выключеном зажигании подключаем адампер. Когда все готово, включаем зажигание и ждем секунд 5-10, после в программе нажимаем коннект. Ну, а дальше всё интуитивно понятно)

Так же можно и через ELM 327 интерфейс, только программа будет ScanMaster-ELM и другие драйвера. Если что спрашивайте.

Диагностический разъем хендай гетц где находится

Добрый день!
Может быть кто-то поможет?

Getz 2008г. Механика. Куда могли спрятать разъем для диагностики и почему?
Ни в одном автосервисе не могут найти разъем для диагностики.
Прежние хозяева тоже не в курсе. ¶

Мне на Акценте также сказали «А где разъем?» 🙂

Потом мастер с фонарем залез под руль и нашел его. Просто не был защелкнут на штатное место. ¶

Объявления на НН. РУ — Авто

У нас Вы можете не только удлинить раму под кузов 5,1 м, 6,2 м, 7,5м, 9 м на Маз Зубренок, Маз, Камаз, Урал, Зил, Мицубиши, Ниссан.

Сертифицированная организация по переоборудованию грузовых автомобилей приглашает Вас: удлинить, переудлинить и переделать, с.

Компания-производитель «АвтоТех» предлагает Вам модернизировать Фиат Дукато Fiat Ducato базовой версии для решения.

Изготовление платформы ломаного типа с выдвижными аппарелями на шасси ГАЗ-33023 Газель-фермер. Технические характеристики эвакуаторной.

Активисты предлагают перевести Нижегородскую область на один час вперёд из часового пояса UTC+3 в часовой пояс UTC+4. Соответствующая.

Следственный комитет проводит доследственную проверку в школе No 47, где отравились дети — проверяют информацию о групповом.

Сегодня вечером на виадуке в районе станции метро «Пролетарская» произошло ДТП, в результате которого образовалась большая.

Сегодня ЗОЖ — это модно. Отдых в санатории «Нижне-Ивкино», где можно поправить здоровье, — это не только полезно.

Суть вопроса: Где найти этот самый диагностический разъем?
Недавно приобрёл Хендай Гетц, при покупки в БК висел ряд старых ошибок. В сервисе попытка с ними разобраться не увенчалась успехом, так как не нашли местоположение диагностического разъема.

Вы не указали какой у вас год выпуска, у меня после 2004 года не знаю имеет ли это значение. У меня диагностический разъем находится слева под рулевой колонкой. Нащупать трудновато, когда туда залезешь видно его хорошо. Нашла про него информацию — по виду трапецивидный шестнадцати контактный типа OBD-2.

0 0 Рейтинг ответа: 0

All vehicles are equipped with an OBD port to which you can connect your klavkarr diagnostic case. Sometimes, the most difficult thing is to find this port! In order to save you time, we have made available (for free) the information uploaded by our community of tens of thousands of users. Go the the HyundaiOBD2 car scanner

Use our search engine below to locate your OBD2 port!

OBD connector location for Hyundai Getz (2002 — 2009)

You will find below several pictures which will help you find your OBD connector in your car.

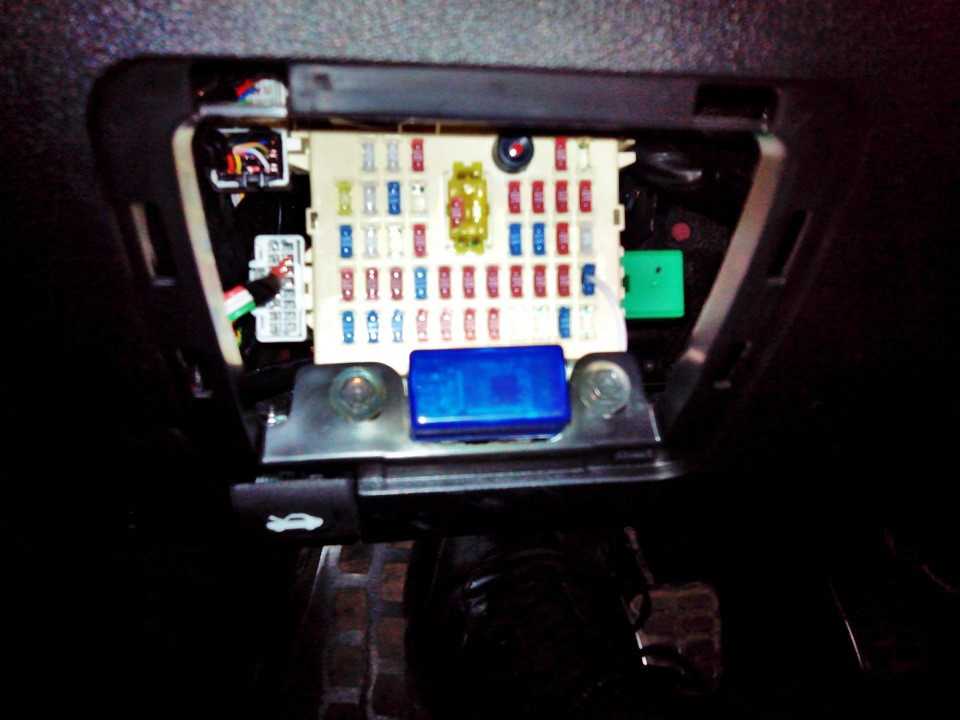

Connector is located under the steering wheel

OBD port is near the hood lever

Those pictures were sent by Matti
Thank you for your contribution

All models of Hyundai

This is not the model you are looking for? Below you will find all the models of Hyundai for which we have the OBD2 port location thanks to our community.

Download the app «Where is my OBD2 port? Find it!»

Click on the links below to download it and install it on your smartphone:

Is your vehicle not in the list? If you would like to help up add to this page accessible to all, please send us your photos via the app

THE REFERENCE IN AUTOMOTIVE ELECTRONIC DIAGNOSTICS

1 rue Marguerite Perey — 56890 PLESCOP — FRANCE

Диагностика ELM 327.

Заказал на ебее около месяца назад.

Вот пришел OBD II разъем.

Данные передаются по голубому зубу на любое устройство оборудованное блутус передатчиком и имеющее соответствующий софт для диагностики. В моем случае такими устройствами оказались нетбук асус еееписи*) и нокия н8. На асус была установлена программа ScanMaster-ELM V2.1, на нокию прекрасно встала програмка OBDScope. Диагностический разъем находится рядом с ручкой открытия капота

При соединении комп попросил ключ сопряжения устройств блутус. Т.к. диск который шел в комплекте не открылся, помогла обычная смекалка*) Ключ 1234 подошел на ура*)

Конечно же захотелось графиков, мультимедийности, и красивых кривых*) Их было у меня*)

Так же можно снимать мгновенные показания по более чем 20ти датчикам

Прочитав блок управления, программа зелеными галочками показала, что все у тебя милок хорошо*)

Однако зуд в руках не давал покоя, в итоге в той же программе был раскопан еще и графический плагин для более наглядного тестирования системы*)
Продвинутая панель приборов*)

Набор контрольных лампочек*)

Состояние топливной системы

Состояние системы подачи воздуха.

Все показания находились в норме. Никаких отклонений диагностика не показала*). Приятно.
На смарте стоит консервативная система симбман, которая никогда не отличалась особыми мультимедийными изысками. Но по функциональности ничуть не уступает программе на нетбуке*) В дороге смарт всегда с собой*) Так что если что случится (ттт) можно будет оперативненько почитаться*) Для наглядности свел кучу скинов в в одну картинку*)

И та и другая программа выдают коды ошибок. И та и другая программа ищит расшифровку кодов в интернете. Обе умеют сбрасывать ошибки ЭБУ. Обе хранят протоколы диагностик — показания датчиков с датой и временем сканирования. Так же можно записывать значение датчиков и отсылать большому брату для разъяснений что к чему, но с ББ я еще не подружился*) Просто знаю, что он есть*)
Как то так*)

Диагностические разъемы Hyundai

12-ти контактный прямоугольный разъем

все модели 1990-1996 г.; часть моделей после 1996 г.

все модели после 1996 г.

Марки и года: все модели 1990-1996 г.; часть моделей после 1996 г.

Назначение выводов диагностического разъема

K-линия диагностики cистемы управления двигателем. Также вывод для считывания медленных кодов

K-линия диагностики подушек безопасности

K-линия диагностики антиблокировочной cистемы

K-линия диагностики коробки передач

L-линия диагностики двигателя. Вывод для считывания медленных кодов

Типичное расположение: в салоне под торпедой со стороны водителя

Марки и года: все модели после 1996 г.

Назначение выводов диагностического разъема

K-линия диагностики коробки передач

? К-линия диагностики антиблокировочной системы(ABS); BUS+ Line

? Линия CAN-High, J-2284. К-линия диагностикиантиблокировочной системы (ABS/ASR)

К-линия диагностики двигателя и коробки передач (ISO9141-2 и ISO/DIS 14230-4)

К-линия диагностики антиблокировочной системы (ABS)

? K-линия диагностики системы круиз-контроль

K-линия диагностики подушек безопасности (AirBag)

? K-линия диагностики системы круиз-контроль

? Линия CAN-Low, J-2284; Сигнал VSS (скоростьавтомобиля)

L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)

Питание +12В от АКБ

Типичное расположение: в салоне под торпедой со стороны водителя

Хендай Гётц. Расположение элементов системы управления двигателем

Аналогичным способом снимите остальные держатели проводов в монтажном блоке Отожмите отверткой фиксатор клеммы провода и извлеките провод из корпуса монтажного блока. Перед отсоединением проводов от монтажного блока пометьте любым доступным способом их взаимное расположение, чтобы не перепутать при сборке Аналогично отсоедините все остальные провода.

Установите новый корпус монтажного блока в порядке, обратном снятию. Снятие монтажного блока в салоне автомобиля.

elm327: диагностика Hyundai Getz

Расположение компонентов иммобилайзера В подкапотном пространстве монтируются радиоуправляемые реле блокировки стартера и топливного насоса. Реле топливного насоса установлено рядом с аккумуляторной батареей.

Возле стартера размещено штатное реле запуска двигателя. В нише багажного отдела монтируется релейная аппаратура, которая участвует в стабилизации давления топлива. Принцип работы Блок управления через антенну подает импульс к электронным реле запуска бензонасоса и стартера.
