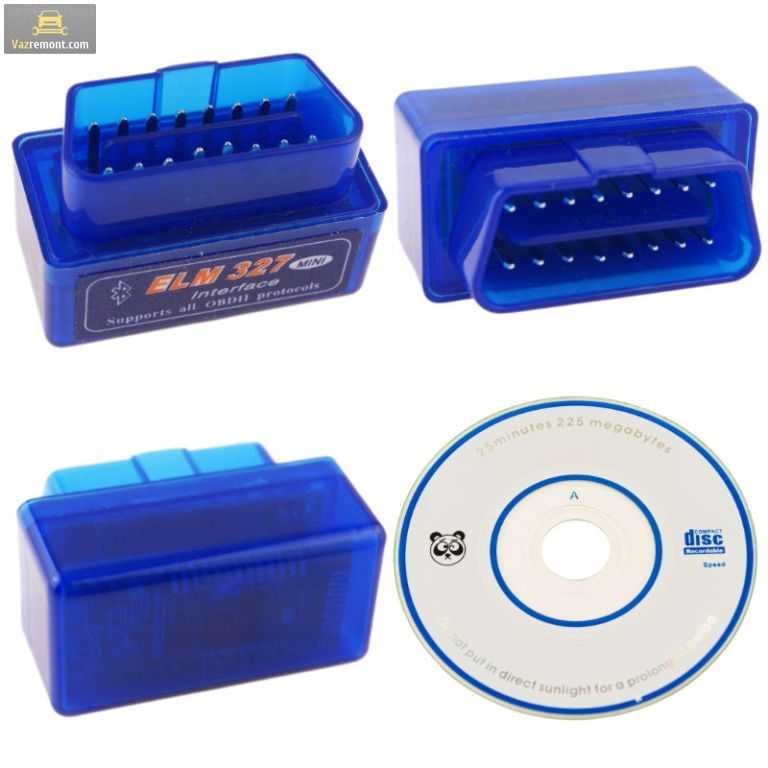

Автомобили ВАЗ имеют систему диагностики неисправностей, которая позволяет считывать и расшифровывать коды ошибок. На большинстве авто ВАЗ-2110 установлен контроллер старого типа «Январь-4». Сигналом обнаружения неисправности считается включение «CHECK ENGINE». Выявление неисправностей в таком контролере простое – коды ошибок вычисляются, начиная с цифры 12, и заканчивая 61. Для более современных моделей ВАЗ подходят электронные адаптеры ELM-327 с программой OBD-II.

Распиновка контактов диагностического разъема ваз

• A Масса
• B L-линия диагностики двигателя (в том числе линия считывания медленных кодов самодиагностики), ABS (8192-Baud Serial Data) (не всегда разведена)
• C AIR (не всегда разведена)
• D SES-Lamp — линия лампы самодиагностики (не всегда разведена)
• E K-линия диагностики (160-Baud Serial Data)
• F TCC (не всегда разведена). На некоторых моделях — питание 12 В
• G Управление бензонасосом (не всегда разведена)
• J K-линия диагностики подушек безопасности (AirBag) (8192-Baud Serial Data)
• M K-линия диагностики двигателя, ABS

• 2) J1850 Шина
• 4) Заземление кузова
• 5) Сигнальное заземление
• 6) Линия CAN-High, J-2284
• 7) К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
• 10) J1850 Шина-
• 14) Линия CAN-Low, J-2284
• 15) L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
• 16) Питание 12 В от аккумулятора

Где находится диагностический разъём

На различных автомобилях семейства ВАЗ гнездо находится в различных частях машины. Рассмотрим несколько моделей в качестве примера:

• на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
• на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
• на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
• на автомобилях Лада Калина разъем возле рычага переключения передач, он тоже скрывается под специальной крышечкой;
• на Лада Приора ищите сразу за бардачком, на стенке.

Как проводится диагностика авто

1. Соединяете контакт «В», который имеет колодка диагностики и «массу»;
2. Ключ в зажигании поворачиваете на третье положение, машину не заводите;
3. Сначала лампа «CHECK ENGINE» 3-мя вспышками высвечивает код 12. Он показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает 1 раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее 2-х секунд, мигает 2 раза подряд (двойка). Вот и получилась цифра два. И так повторяется 3 раза, чтобы водитель разобрал эти знаки;
4. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если они конечно есть. Точно так же – вспышками и паузами.

Расшифровка кодовошибок

Первый символ — буква, обозначает блок неисправности:

• B — кузов;
• C — подвеска;
• P — двигатель (ЭСУД, КПП);
• U — шина обмена данными.

Второй символ — цифра, тип кода:

• 0 — SAE (стандартный);
• 1,2 — OEM (заводской);
• 3 — зарезервировано.

Третий символ — цифра, система:

• 1, 2 — топливная система;
• 3 — система зажигания;
• 4 — снижение токсичности отработавших газов;
• 5 — холостой ход;
• 6 — ЭБУ (ECU) или его цепи;
• 7, 8 — трансмиссия (АКПП).

Четвертый и пятый символ — цифры, непосредственно код ошибки.
