Программа диагностики заз шанс

Чтобы сделать диагностику двигателя, ЭБУ и датчиков, необходимо знать расположение диагностического разъема, его распиновку и тип. В данном материале раскрыты эти все вопросы. Статья применима для владельцев авто: Chevrolet Lanos, ЗАЗ Chance.

На Chevrolet Lanos тип разъема зависит от года выпуска автомобиля:

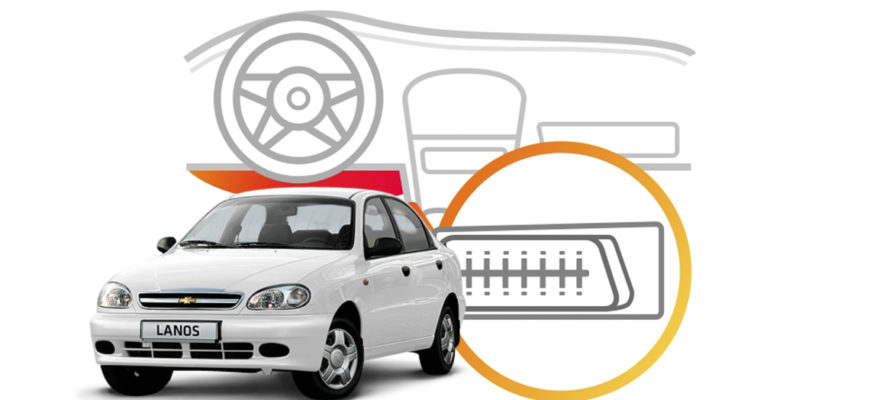

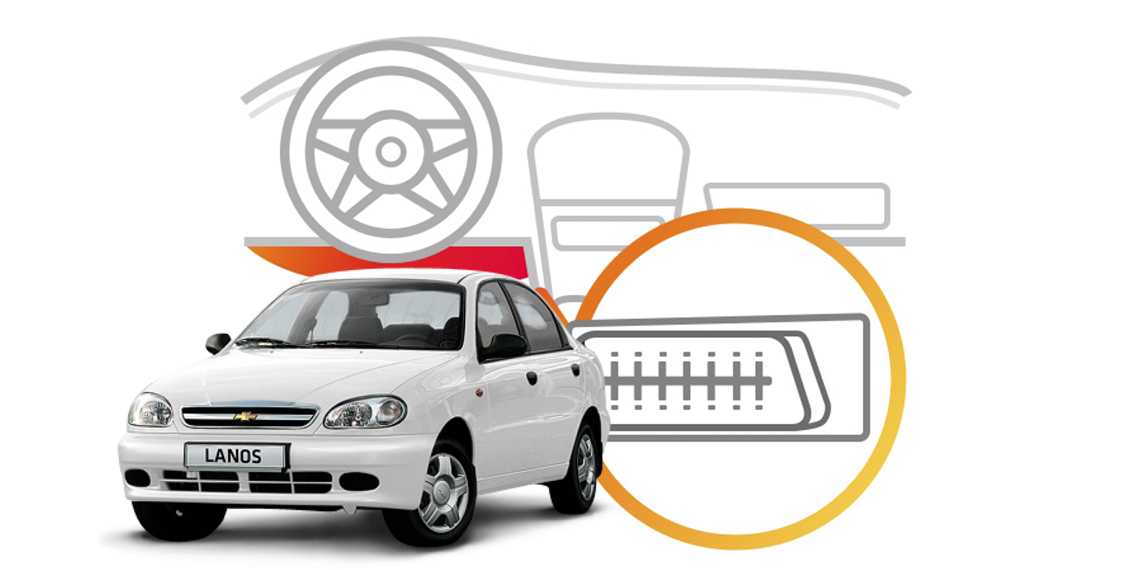

Где находится разъем для диагностики на Шеви Ланос

Разъем для диагностики 12 PIN у Lanos с 2005 по 2007 год включительно расположен под торпедой, со стороны водителя, у правой ноги. Могут встречаться модели, где колодка размещена под бардачком со стороны пассажира. Расположение разъема указано на схеме в позиции 3 и 9.

У моделей авто с 16 PIN с 2007 по 2009 года, разъем расположен всегда со стороны водителя. Базирование разъема указано на схеме в позиции 3.

Фото расположения колодки 16 PIN

Детальнее рассмотреть разъем OBD2 можно на фото выше. О том, где распологается ЭБУ, читайте в статье “Диагностика Шевроле Ланос”.

Описание

OBD1 (GM12) коннектор прямоугольный формы, состоит из 12 контактов.

Марки и года

Все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем.

Доступ и расположение

* Connector Keying – Конструктивный элемент разъемного соединителя, гарантирующий правильную ориентацию вилки и розетки.

Пример на фото

OBD2 коннектор в форме трапеции, состоит из 16 контактов.

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Правильная схема соединения 12 PIN колодки с адаптером 16 PIN

Для прошивки ЭБУ необходимо подключить программатор и знать распиновку выводов блока. В статье “Компьютерная диагностика Chevrolet Lanos своими руками” имеется информация о способах прошивки и типах ЭБУ которые ставились на Шеви Ланос в зависимости от года выпуска.

Назначение контактов

Поиск диагностического разъема необходим для подключения адаптера или сканера, программатора. Для выбора автосканера рекомендуется прочитать статьи по данной теме:
