Проектор спидометра на стекло: все что вы хотели узнать, но стеснялись спросить…

Здравствуйте, товарищи!

Минское время — 9 часов, в Петропавловско-Камчатском — полночь.

Я начинаю программу по Вашим заявкам и сегодня Вы узнаете как легко и без лишних затрат:

— сделать из стиральной машины «Вятка» портативный шейкер;

— организовать из ректального градусника и пальчиковых батареек домашнюю метеостанцию;

— при помощи пластиковой бутылки, зажигалки и бабушкиного гербария создать хорошее настроение большой компании…

Маэстро, урежьте марш!Речь пойдет об экономии топлива, скоростных радарах и тюнинге авто «а-ля рус»! Кому лень читать — СРАЗУДА!

Предыстория и мотивы покупки

Я — очень экономный человек. Да, это именно мои возгласы «Кто не выключил за собой свет на кухне!!?» слышно даже в тамбуре. Это на моем балконе гордо развиваются выстиранные использованные пакеты. Это меня вы увидите на пляже в обрезанных «под шорты» и бережно подложенных мамой варёнках. Ну и кто я после этого? Лох? Нет, это неправильный ответ. Я — любимый Муж и Папка 80 уровня. Потому что денег в семье лишних нет! Никогда. Пока мы… пока мы… «не купили путевку в Турцию и вторую шубу», — спасибо, дорогая, за подсказку!
Если Вы еще не закрыли вкладку данного обзора во славу обзора очередного повербанка, значит вы попались в мою зомбо-ловушку и, как минимум, дочитаете статью до конца. Как максимум — отпишете на меня свою квартиру и машину. О ней (машине) сегодня и поговорим.
У меня в семье два автомобиля. Один — почти новый Пежо находится в пользовании супруги, а второй — Митсубиси Лансер Вагон девятого поколения 2006 года рождения обладается мной. Первый покупался для перевозки семьи в полном составе (я, жена, двое детей) и оснащен всеми новомодными примочками от климы до круиза. Второй является этаким «пасынком» и был рожден для унижения посредством перемещения в пространстве опалубки/блоков/цемента/околостроительного хлама. Выглядит он неказисто, как растоптанный тапок, но 95% поездок происходят именно в нём. Так уж вышло, что в моём Лансер IX комплектацией не предусмотрен бортовой компьютер. Он, конечно, есть, но дисплей с показаниями отсутствует. По этой причине я даже не подозреваю о расходе топлива. И это, капец как неудобно! А еще я регулярно ловлю на трассе скоростные радары, которые тоже обходятся «в копеечку»…

Всвязи с тем, что мой верный Митсубиси Лансер IX не оборудован бортовым компьютером (для тех, кто не читает спойлеры), а поменять автомобиль на более дорогой нет ни желания, ни возможности (читай выше) я решил купить HUD, он же проектор бортового компьютера на лобовое стекло. И вот я уже слышу возражение

Пользователя AlekseyM (18 августа 2021, 09:09) «Кому, просто хочется «попробовать» покупается блютус обд2 адаптер — дешево и сердито. на телефоне с адаптером ставится программа типа хоб драйв, CoroO и на нём смотрится всё что интересует, если понравилось — уже можно и такую вещь установить.

Что же, я так и сделал. Первым этапом было приобретение примитивного сканера OBD, который передает данные бортового компьютера на телефон посредством блютуз. Идея мне очень понравилась, а вот реализация — нет. Во-первых, для активации необходимо задействовать ДВА устройства — сканер и телефон. Помимо того, что телефон нужно сперва установить на штатив, включить блютуз и запустить соответствующую программу (у меня была Torque lite), так еще нужно регулярно коситься на состояние батареи. В активном режиме работы Torque lite аккумулятор в телефоне выжирается в ноль за 3 часа. Из этого вывод — такой вариант мне не подходит. Проштудировав мусю, я наткнулся и на такой отзыв о HEAD UP дисплее

пользователя blackhyu (18 августа 2021, 15:46)»Похожим пользуюсь уже года 2 на Hyundai Tucson. Очень доволен. Только размещал не по центру торпеды а слева. Не так в глаза бросается и не напрягает. Да и зеркальная пленка тоже не так «странно» смотрится с улицы. Плюс на стекле в углу поставил черную пластинку — с улицы вообще не видно что какая то коробочка. Показания смотрю только по такому прибору. Вообщем доволен на 100%”

после которого вывод был сделан однозначный —

надо брать!

Какой же HUD выбрать? На этот вопрос можно ответить, определив спектр необходимых требований к функционалу. В моем случае это:
— Яркий, хорошо читаемый дисплей;
— Крупный шрифт показаний для легкости восприятия;
— Информация о скорости и расходе топлива. По возможности, это должно сопровождаться интеллектуальными уведомлениями о существенных изменениях в показаниях бортового компьютера.
Исходя из предпочтений, в поле моих интересов попали 2 модели:
1. Народный HEAD UP DISPLAY F01 который продается на BUYSKU.COM за $68 и неоднократно обозревался на любимом MYSKU.
2. «Тёмная лошадка» в силу новшества продукта (модель 2021 года) HEAD UP DISPLAY ASH-4 которую я СПЕРВА нашел на сайте o-b-d.ru за $49
Первый вариант сразу впал в немилость из-за маленьких размеров и бледно-зеленой подсветки. И цена… Второй вариант приглянулся благодаря бОльшему 5,5 дюймовому размеру и возможности выбора проецируемого цвета: бело-лунный, желтый и синий.
HUD проектор на лобовое стекло автомобиля
И вот я практически занес перст над кнопкой «ОПЛАТИТЬ», но… подумал, а не поискать ли на других сайтах подешевле. Пошел от обратного и отыскал жирный купон на скидку %8 от $40 на eachbuyer.com. В итоге вышло дешевле чем на АЛИ (!) всего за $46, да еще и PALку принимают. Списался с продавцом на предмет наличия. Ответили сразу — да, есть. Если, мол, увидим бабосик, отправим в течение 48 часов. Так и решили. Товар шел около месяца, что для предновогодья неплохой показатель.

Итак, что же я заказал?

Спецификация на английском

Features:
— Standard OBDII interface, easy to install and operate.
— Adopts high brightness projection technology. Automatically sense the display brightness to ensure the clear projection on car windshield.
— Information display is simple and clear to improve road safety.
— 5.5 inch large display, easy to read. Screen flickering alarm.
— Suitable for any vehicles conformed to OBD II, which are manufactured after 2007.
HUD is short for Head Up Display. It is dangerous if driver watches the dashboard while driving on expressway, especially at nights. If there is any emergency situation ahead, it might be too late to take effective actions and then accidents might happen. To avoid this situation, we recommend you to install a HUD Head Up Display. This product can project important information (e.g. vehicle speed) onto the front windshield at the eye level of the driver. It is helpful to reduce accidents due to head-lowering while driving. It is developed based on OBDII interface. The installation is very easy.
Please read the details of user guide carefully before use.
Color: black
Material: ABS
Package size: approx. 17 x 13 x 4.5 cm
Display size: approx. 147.5 x 85 x 14 mm
OBD cable length: 1.44m
Interface: 16pin
Working voltage: 9-16V
Functions:
1. Displays the vehicle speed, engine speed, water temperature (voltage / throttle position / ignition advance angle / 100km acceleration time), instant fuel consumption, average fuel consumption, mileage, low fuel indication, rest tips, and engine failure.
2. Display modes: normal, high-speed, or automatic (optional)
3. Units can be freely switched between kilometers and miles.
4. 5.5″ large screen, easy to read
5. Auto switch on/off. It starts or shuts down along with the vehicle, effectively protecting the vehicle battery. It can also be turned on/off manually.
6. Single stage or fourth stage of alarm modes can be chosen, ensuring traffic safety.
7. With revolving speed alarm reminding driver to change the gear to save fuel consumption.
8. Brightness can be adjusted manually or automatically.
1 x OBD (with connection cable)
1 x Display
1 x English user guide
1 x Reflective film
1 x Anti-slip pad
In original package

Спецификация на русском (мой перевод)

Особенности:
— Стандартный интерфейс OBDII;
— Применение высоких технологий яркости проектирования;
— Контрастное и четкое изображение на стекле для облегчения восприятия и повышения безопасности на дорогах;
— 5.5 дюймовый экран обеспечивает легкость чтения;
— Универсален для любого транспортного средства, оснащенного разъемом OBD II, которые произведены после 2007.
Цвет: черный
Материал: ABS
Размер пакета: 170 x 130 x 45 мм
Размер устройства: 14,75 x 85 x 14 мм
Длина кабеля OBD: 1,44 м
Интерфейс: 16pin
Рабочее напряжение: 9-16V
Функции:
1. Показывает скорость транспортного средства, обороты двигателя, температура охлаждающей жидкости (напряжение / положение дросселя / предварительный угол воспламенения / 100-километровое время ускорения), мгновенный расход топлива, средний расход топлива, пробег, уровень топлива, подсказки времени отдыха и ошибки двигателя;
2. Режимы работы монитора: нормальный, скоростной, или автоматический (дополнительный);
3. Выбор единиц измерения: километры и мили;
4. 5.5-дюймовый большой экран;
5. Автоматическое включение и выключение с запуском или выключением автомобиля. Также имеется функция ручного включения;
6 Гибкий система предупреждения о безопасности вождения: четырехступенчатая система сигнализирования поможет контролировать безопасный уровень скорости.
7 Тревога скорости двигателя. Это способствует, чтобы переключить скорость вовремя, чтобы сэкономить топливо, также имеет значение для нового водителя.
8. Трехступенчатый выбор уровня яркости
Комплект:
1 x OBD (с кабелем связи)
1 х Дисплей
1 x Руководство пользователя (англ.)
1 x Пленка на стекло
1 х Антискользящая основа
В оригинальном пакете

Что я получил?(*Зная, что будет производиться съемка для популярного сайта, мне согласились ассистировать несколько сексуальных моделей: блондинки, брюнетки, рыженькие и даже мулатки…

)

Получил небольшой конверт обернутый вспененным полиэтиленом. Размер коробки сравним с навигатором. Внутри полный комплект. Упакован HUD в полноценную «продаваемую и отдариваемую» упаковку.

Код ошибки:  Сканер для Skoda Octavia Superb YETI Fabia Rapid Kodiaq WIFI ELM327 OBD2 считыватель кодов диагностические инструменты для Android IOS Windows | Автомобили и мотоциклы | АлиЭкспресс

HUD проектор на лобовое стекло автомобиля
HUD проектор на лобовое стекло автомобиля

По антискользящему коврику и пленке сказать нечего — пленка и коврик. Все упаковано по пакетам. Руководство по эксплуатации на английском языке. Ссылка на него

тут

. Кабель с фишкой OBDII (боковой подвод) на одном конце и mini USB на другом. Длина шнура 1,5 метра, чего вполне хватает, практически, для любого автомобиля. Шнур плоский, эластичный.

HUD проектор на лобовое стекло автомобиля
Теперь о проекторе

. Размеры и вес девайсины соответствуют указанным на сайте. Сделан из матового пластика черного цвета. Корпус с закругленными гранями, скреплен шестью шурупами. На манер планшета проверен на люфты и скрипы — их нет. Лицевая сторона оклеена матовой же пленкой с соответствующими секторами показателей желтого и серого цвета. Все символы в зеркальном исполнении. На обратной стороне проектора разместился динамик. В верхней части есть кнопка-скролл которая работает в трёх направлениях: вправо, влево и нажатие. Ход кнопки мягкий и пружинистый, ребро рефлёное. В нижнем торце расположено гнездо для шлейфа в формате miniUSB. В целом, устройство весьма аскетичное, поэтому пространный рассказ никак не получается. Более красноречивы будут изображения.

HUD проектор на лобовое стекло автомобиля
HUD проектор на лобовое стекло автомобиля
HUD проектор на лобовое стекло автомобиля
HUD проектор на лобовое стекло автомобиля
HUD проектор на лобовое стекло автомобиля

Как видите, сборка качественная. Никаких клипс и защелок нет, все на шурупах. Полиграфия ровная, шрифты вполне себе «европейские».

А теперь самое время перейти к полевым испытаниям. Сгребаем всё в кучу и спускаемся к любимому фаэтону.

Установка устройства на автомобиль
1. Устройство совместимо с любым автомобилем, поддерживающим стандарт OBDII. Поддерживает ли Ваш автомобиль данный стандарт, можно узнать здесь или в технической документации на машину.

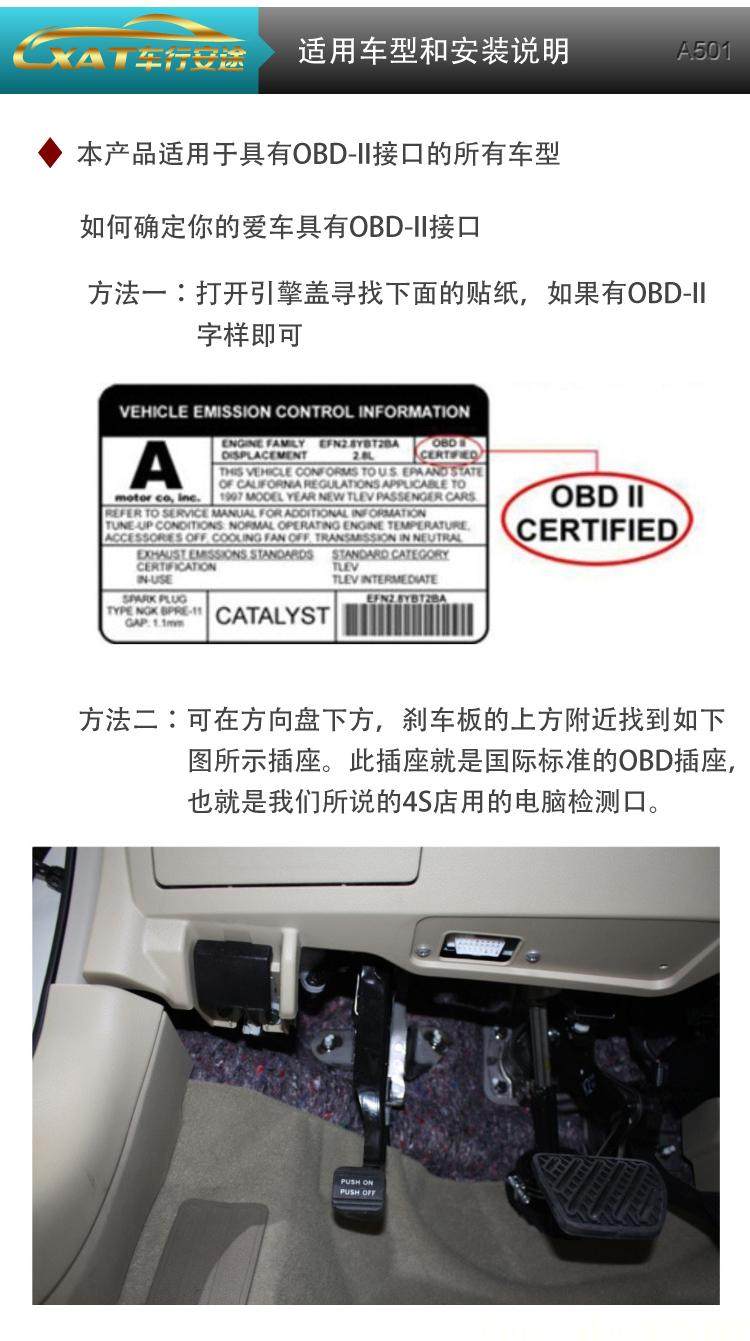

2. Для обнаружения диагностического разъема OBDII, Вам необходимо порыться в подрулевом пространстве (иногда под пепельницей или в подлокотнике) в поисках 16пинового гнезда. Туда-то и нужно засандалить фишку HUDа, ессесна, при заглушенном двигателе;
HUD проектор на лобовое стекло автомобиля
3. Далее необходимо разместить проектор устройства на панели в предполагаемом месте установки под лобовым стеклом. При необходимости, можно использовать резиновый коврик (в комплекте);
4. В месте проекции показателей на стекло необходимо наклеить зеркальную пленку (в комплекте), предварительно стекло нужно тщательно очистить. Пленка устранит двоение символов на лобовом стекле. В таинстве приклеивания действуют все Законы нанесения защитной пленки на дисплей смартфона:
А. Распыляем воду на лобовик в месте наклейки и на пленку
Б. Наносим наклейку на стекло
В. Выгоняем кредиткой влагу из под пленки от центра к краям;
5. Кабель, при желании, можно засунуть под обшивку или уплотнитель салона.
6. Пользуемся.
Такой вот PLUG-N-PLAY! Весь процесс установки подробно описан в данном обзоре, спасибо тов. He1ix.

Функции кнопки управления.
1. Настройка параметров устройства и уведомлений. Когда автомобильный заведен, Вам необходимо нажать на кнопку в центральном положении и удерживать её в течение 5 секунд. Функциональная зона А и Б загорится и перейдет в режим ожидания. А значит можно будет изменить параметры в соответствии с Таблицей в Руководстве.
HUD проектор на лобовое стекло автомобиля
Для установления необходимых параметров нужно поворачивать ползунок влево или вправо. Переход по секторам параметров можно делать кратким нажатием на ползунок в центральном положении. Для выхода из меню настроек нужно нажать на кнопку в центральном положении и удерживать 5 секунд.
2. Настройка звукового уведомления. При заведенном автомобиле необходимо удерживать кнопку в крайнем левом положении около 3 секунд. На дисплее появится значок динамика. Это значить, что к индикации уведомлений добавляется звуковой сигнал зуммера. Убрать звуковое уведомление можно повторив эту процедуру.
3. Настройка динамических показателей (отображаются при движении). При заведенном автомобиле необходимо удерживать кнопку в крайнем правом положении около 3 секунд.
HUD проектор на лобовое стекло автомобиля
Вы зайдете в меню динамических параметров 1, 2 и 3. Однократным нажатием можно выбрать необходимые для отображения параметры динамического меню.

Теперь что касается информативного табло устройства.
HUD проектор на лобовое стекло автомобиля
Ниже схематично изображен проектор ASH-4 с разбивкой на информативные сектора.
HUD проектор на лобовое стекло автомобиля
1. Интерактивный дисплей предназначен, в основном, для отображения скорости движения автомобиля. Он может выражаться в километрах и милях. По желанию можно настроить скоростной режим и будут отображаться только показания спидометра, расход топлива и один из показателей п.16
2. Информационное табло, корпус
3. Индикатор низкого уровня топлива У меня настроен в автоматическом режиме. Загорается когда топлива в баке около 10 литров топлива. На устройстве срабатывает немного позже, чем на табло. Погрешность 4-6 километров. Можно установить желаемый уровень топлива для сработки датчика.
4. Индикатор ошибок /check/. Не дай Бог, конечно…
5. Тахометр. Дублирует показания штатного тахометра. Шкала горит постоянно, а с повышением/понижением оборотов двигателя загораются соответствующие цифры на шкале (более наглядно на видео)
6. Расшифровка показаний тахометра. Традиционно цифру умножаем на 1000, измеряется в оборотах в минуту
7. Индикатор превышения установленной скорости. Функция активируется в зависимости от Ваших предустановок. Можно настроить на сработку при пересечении 4 скоростных порогов одновременно: 60,80,100,120 км. По желанию можно установить однократное срабатывание при пересечении определенного скоростного порога. У меня стоит 102 км/ч т.к. наши радары, говорят, настроены на фотофиксацию при 12 км от установленного скоростного ограничения. Вроде пока проносило…
8. Индикатор превышения времени в пути. Загорится, если с момента старта пройдет более 4 часов. Как человек, просыпавшийся на встречке, с этим шутить не советую!
9. Индикатор звукового уведомления о существенных изменениях показаний бортового компьютера. Срабатывает как зумер вместе с индикаторами 3,4,7,8,9.
10. Индикатор расхода топлива. Нужет, вероятно, для красоты. Означает что показания слева от него относятся к потреблению топлива…
11. Показания расхода топлива. Количественное выражение расхода топлива. Исчисляется в литрах.
12. Кнопка управления устройством Навигационная кнопка, о ней подробно рассказал выше.
13. Индикатор расхода топлива: XX литров в 1 час. Судя по уровню цифр, вполне подходит под описание «Датчик среднего расхода топлива»
14. Датчик освещенности. Работает когда активирована функция автоматической яркости подсветки.
15. Индикатор расхода топлива: XX литров на 100 км
16. Идикаторы:
— Напряжение бортовой сети.
В моем случае спектр напряжения от 13.2V до 14.5V в зависимости от режима работы автомобиля. Недавно залило свечи и машина не завелась с первого раза. Наглядно видел, как напряжение после каждой попытки завести падало на глазах с 14 до 11 V.
— Положение дроссельной заслонки. Иными словами — интенсивность нашего нажатия на акселератор газа и как это понимает блок управления дроссельной заслонкой. Утилитарная, но не второстепенная функция, это равномерный холостой ход двигателя. Знатоки говорят, что для моего двигателя данный агрегат находится в зоне риска, поэтому очень полезный показатель.
— Температура охлаждающей жидкости. Очень полезный и НАГЛЯДНЫЙ показатель. При заводке двигателя показывает сейчас 0 градусов. По мере прогрева показатель растет и только при 40-45 градусах просыпается штатная стрелка на панели. Я трогаюсь при 50-60 градусах.
— Угол опережения зажигания. Этот показатель не должен превышать 10 градусов. Иначе неизбежен повышенный расход топлива.
— Ускорение. Данная функция используется для вычисления индекса ускорения. Иными словами — интенсивность перемещения автомобиля в пространстве за определенный отрезок времени. Блиииин, моя жена права, я ВСЁ ВСЕГДА УСЛОЖНЯЮ! Ой всё, поехали дальше…
17. Индикатор секунд. Нужен когда вы замеряете ускорение автомобиля т.е. время в секундах и сотых за которое вы достигнете 100 км/ч. Это для гонщиков…
18. Показания Показания индикаторов 16
19. Индикатор километров Загорается, если остаток топлива только на 100 км. Не разобрался нафиг он нужен, если есть п.3.
20. Индикатор RPM (Revolutions Per Minute) Обороты в минуту. Я понял, это детализированный тахометр.
21 и 22. Индкатор отображения километров в час и миль в час. Можно выбрать в каких единицах будет выражаться скорость движения.
На этом настройка параметров окончена, самое время испытать устройство на ходу.

А теперь покатушки!!!
Заводим автомобиль. Спустя 5-7 секунд активируется табло и показывает бортовое напряжение. Тут же просыпается датчик температуры охлаждающей жидкости. В период, когда скорость автомобиля равна «0», показатель расхода топлива переключается с индикатора XX литров на 100 км, на индикатор ХХ литров в час. Это логично т.к. если будет активна первая функция, то будет отображаться «заоблачный» расход — 99 литров. Как только автомобиль начинает движение, индикатор расхода XX литров в час автоматически переключается на индикатор расхода XX литров на 100 км (наглядно на видео). Если во время движения параметры штатного табло немного отличаются от данных HUDa, Вам необходимо сделать тонкую подстройку в соответствии с Таблицей в Инструкции. Как происходит считывание параметров расхода топлива в автомобиле? На одном уважаемом форуме я нашел ответ, который меня удовлетворил: длительность импульса форсунок умножить на давление в магистрали и умножить на производительность форсунок. Есть, конечно, в этой формуле слабые места, как то загрязненность форсунок, качество топлива, состояние и типоразмер шин… Все это бортовым компьютером не учитывается. Однако для меня важен не столько точное количество затраченного топлива в литрах, а повышение-понижение расхода в зависимости от стиля вождения. Если же Вас не устраивает приведенная мной формула расчета, добро пожаловать под спойлер. Предупреждаю, данные могут вызвать нервный тик и глубочайший комплекс неполноценности.

РЭДИ? СТЭДИ! ГОУ!!!

Q=100Gт/(Vaρт),
где Gт — часовой расход топлива, кг/ч; Va—скорость движения автомобиля, км/ч; ρт—плотность топлива, г/см3.
Для расчета часового расхода топлива необходимо удельный расход топлива умножить на мощность:
Gт = geNe = 0,03VhnPe/(Hнηe),
где ge — удельный расход топлива, кг/(кВтч); Ne — эффективная мощность двигателя, кВт; Ре — среднее эффективное давление, кПа; Нн — низшая теплота сгорания топлива, кДж/кг; ηе — эффективный КПД; Vh — рабочий объем цилиндров двигателя, л; n — частота вращения коленчатого вала, мин-1.
Частота вращения коленчатого вала определяется по формуле через скорость движения автомобиля: n=2,65*io*iк*Va/rк, где iо, iк — передаточные числа главной передачи и коробки передач, rк — радиус качения, м.
Эффективный КПД двигателя можно выразить через механический и индикаторный КПД следующим образом:
ηе = ηmηi = Peηi/(Pe Pп),
где Рп — среднее давление механических потерь в двигателе, кПа.
Среднее эффективное давление Ре определяется из уравнения мощности, подведенной к колесам автомобиля. Мощность на ведущих колесах равна сумме трех слагаемых: (Gаψ 0,077kFV2a±0,1βGaVa)Vа/3,6*103. Третье слагаемое является дополнительной силой Pj на преодоление сил инерции. Эта сила складывается из силы Рр, необходимой для разгона поступательно движущихся масс, и силы, необходимой для разгона вращающихся частей. Для упрощенных расчетов можно принять, что сила Pj, Непропорциональна силе Pp и коэффициенту β, который учитывает влияние вращающихся масс (маховик, колеса и др.):
Pj=βРр≈ 0,1βGaVa,
где Va — ускорение (замедление) движущегося автомобиля, м/с2.
Коэффициент β приближенно рассчитывается по формуле β=l aKi2к, где ак — постоянная для данного автомобиля величина (для легковых автомобилей 0,03…0,05, для грузовых и автобусов 0,05…0,07); iк — передаточное число в коробке передач. Таким образом,
Neηтр = VhPenηтр/120 = (Gaψ 0,077kFV2a±0,1βGaVa)Vа/3,6*103.
Отсюда, кПа, Ре=12,56rк(Gaψ 0,077kFV2a±0,1βGaVa)/(Vhi0ikηтр).
Для определения среднего давления механических потерь на трение в двигателе существует ряд эмпирических формул, которые в общем виде записываются так Рп=а bCп, где а и b — постоянные для данного двигателя коэффициенты; Сп — средняя скорость поршня, м/с. Эти потери от мощности двигателя практически не зависят. Выразив скорость поршня через его ход (Sп, м) и частоту вращения коленчатого вала (n, мин-1), получим, кПа,
Рп=а 0,033b*Sn*n.
Примерно 65% энергетических потерь на трение приходится на цилиндропоршневую группу, 15 — 20% — на процессы газообмена и 10% — на привод вспомогательных приборов. За счет снижения механических потерь на трение, газообмен и привод вспомогательных приборов расход топлива можно снизить на 3 — 5%.
Коэффициенты а и b экспериментально находят для каждого типа двигателя при разных отношениях хода поршня Sп к диаметру цилиндра Dц. Для карбюраторных двигателей при Sп/Dц1 значение коэффициентов а и b несколько больше, чем при Sп/Dц
Для дизельных двигателей коэффициенты а и b несколько больше, чем для карбюраторных. С достаточным приближением для практических расчетов можно принять а для дизелей 48 кПа и карбюраторных 45 кПа, b — соответственно 16 и 13 кПа*с*м-1.

Код ошибки:  mini obd2 scanner tool на АлиЭкспресс — купить онлайн по выгодной цене

Порой цифры мгновенного расхода откровенно пугают и нога невольно ослабляет давление на педаль газа (особенно на старте со светофора). По этой причине я заметил за собой некоторые изменения в стиле езды. Объективность фиксируемого расхода подтвердить не могу т.к. сравнить не с чем. В конце маршрута, после глушения двигателя, на дисплее отображается средний расход за поездку. Это похоже на правду. Для меня он составил по городу 9-9.3, за пределами — около 7.5 литров.

В движении параметры читаются отлично как ночью, так и днем. Спустя один-два дня пользования совсем перестал смотреть на штатный спидометр. Это логично: гораздо проще отвести взгляд на пару сантиметров по горизонтали, чем выискивать цифры в бойнице через рулевое колесо. Том более, что штатная панель Лансера, по общему мнению владельцев, довольно унылая. Яркость устройства я настроил в режим АВТО, который работает исправно. Для перфекционистов доложу — снаружи цифры на лобовике не видны, пальцем показывать никто не будет. Единственное что видно снаружи — это зеркальная пленка на стекле. В вечернее время видно светлое пятно в месте установки HUD.

HUD проектор на лобовое стекло автомобиля

Что ж, пора закругляться и переходить к десерту.

В результате данной покупки я:

— получил объективную НАГЛЯДНУЮ информацию о показаниях бортового компьютера — скорость, расход топлива, температура охлаждающей жидкости, напряжение бортовой сети и т.д.

— предостерег семейный бюджет от лишних затрат на топливо и штрафы ГАИ

— перестраховался на предмет возникновения ошибок двигателя

— апгрейдил свой тарантас. Данное обстоятельство может вызвать негодование борцов с синими габаритами и псевдо-прямотоком, но… во-первых, за годы созерцания однотипной консоли от нее порядочно устаешь. Во-вторых, каждый новый пассажир смотрит на эту функцию с нескрываемым интересом, что ессесна приятно. Даже у соседей по пробкам прибамбас вызывает заинтересованность. Ну, это для экстравертов больше.

HUD проектор на лобовое стекло автомобиля
Традиционно добавляю своё видео

Еще несколько видеообзоров ASH-4, которые, возможно прольют свет на незатронутые мной аспекты устройства.

Вместо эпилога: я хотел сделать не столько хвалебный, сколько подробный обзор необычного устройства. Надеюсь, основная цель достигнута и Вам достанет исходников для принятия решения о покупке. Если текст оказался Вам бесполезен, то Вам сюда. У меня лично сабж вызывает исключительную эротическую гиперестезию и неуемное желание находится за рулём. Одним словом, у нас с моей Савразкой второй медовый месяц.
Всем Добра, а водителям — Добродушных ГАИшников и Добротных дорог!

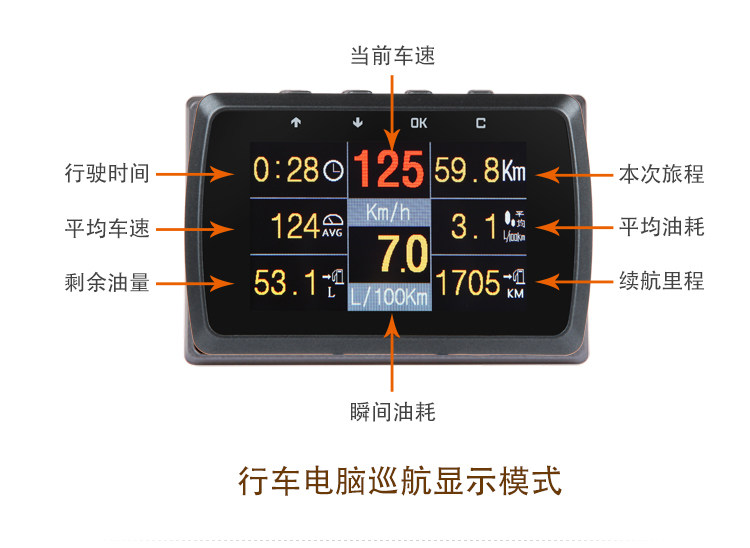

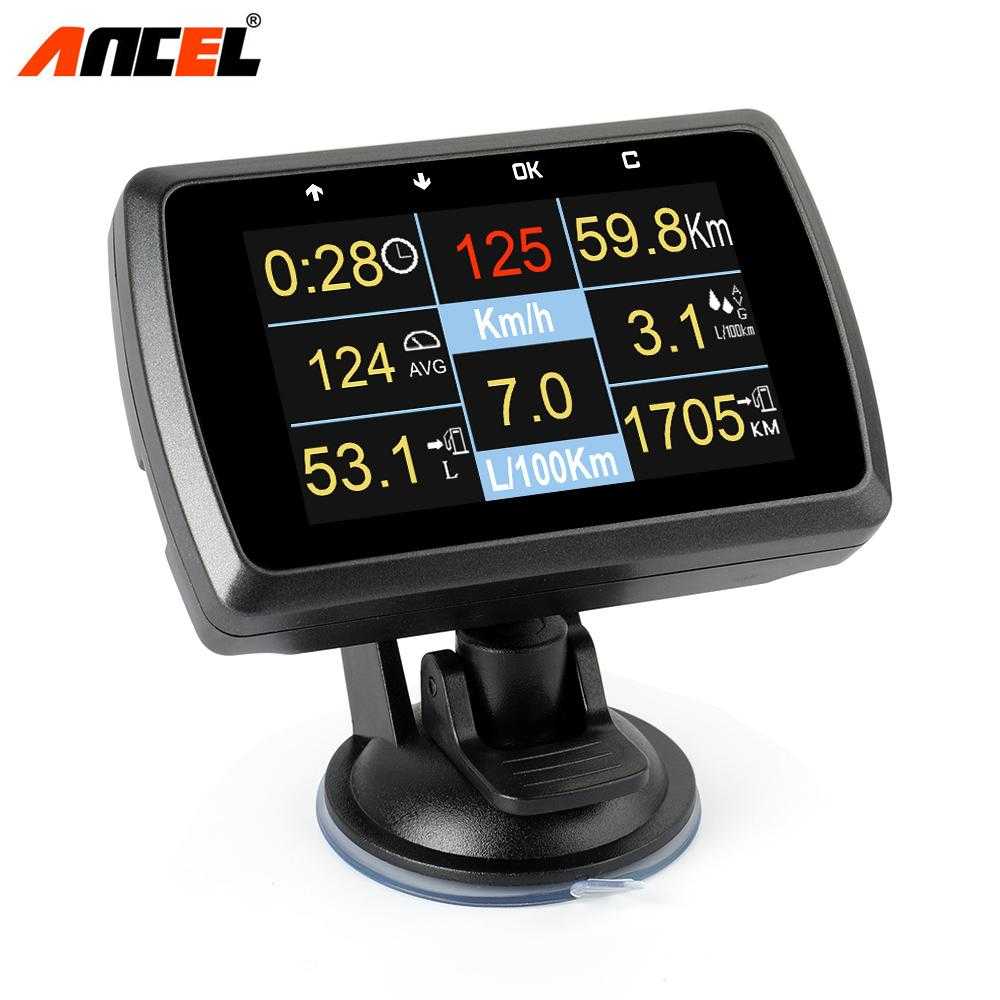

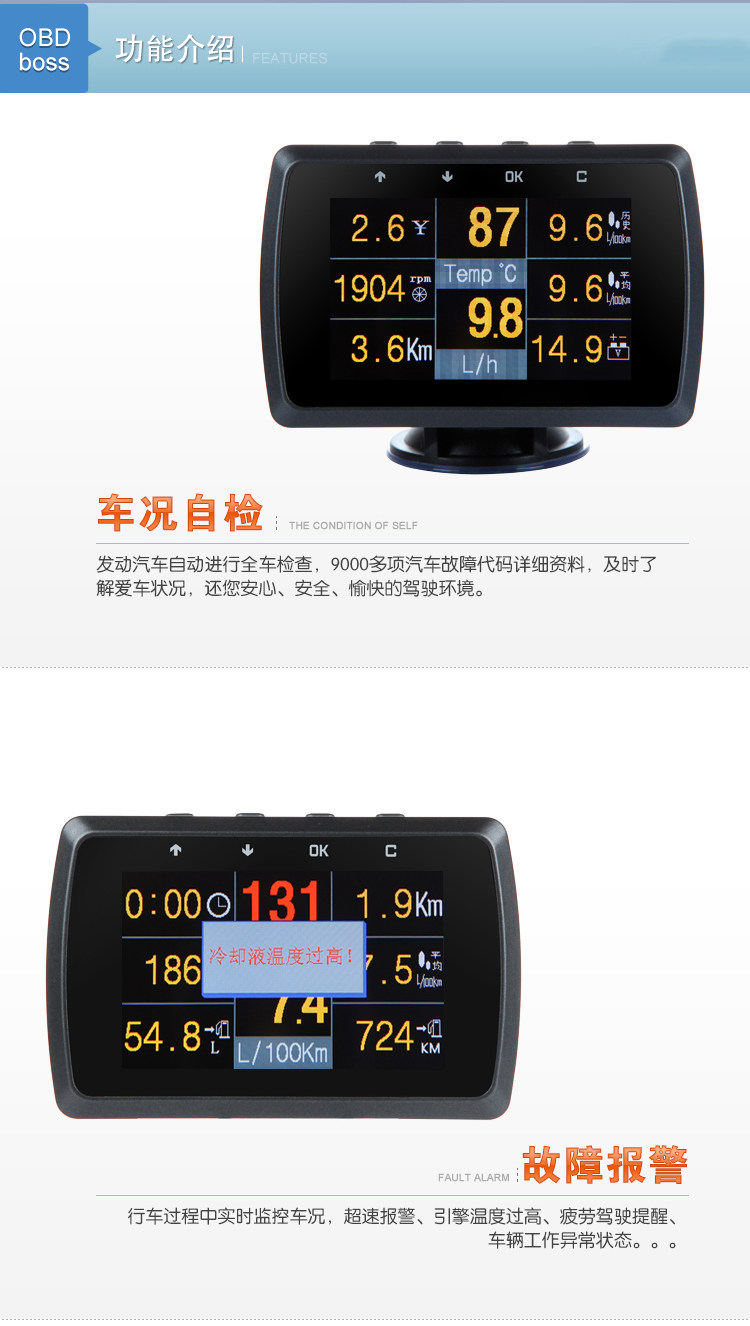

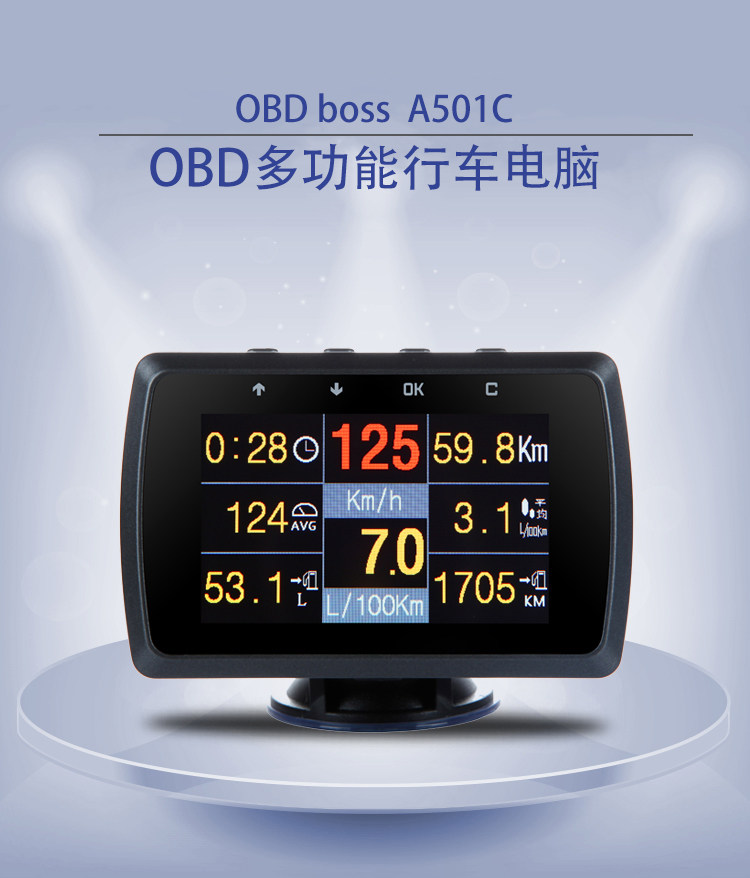

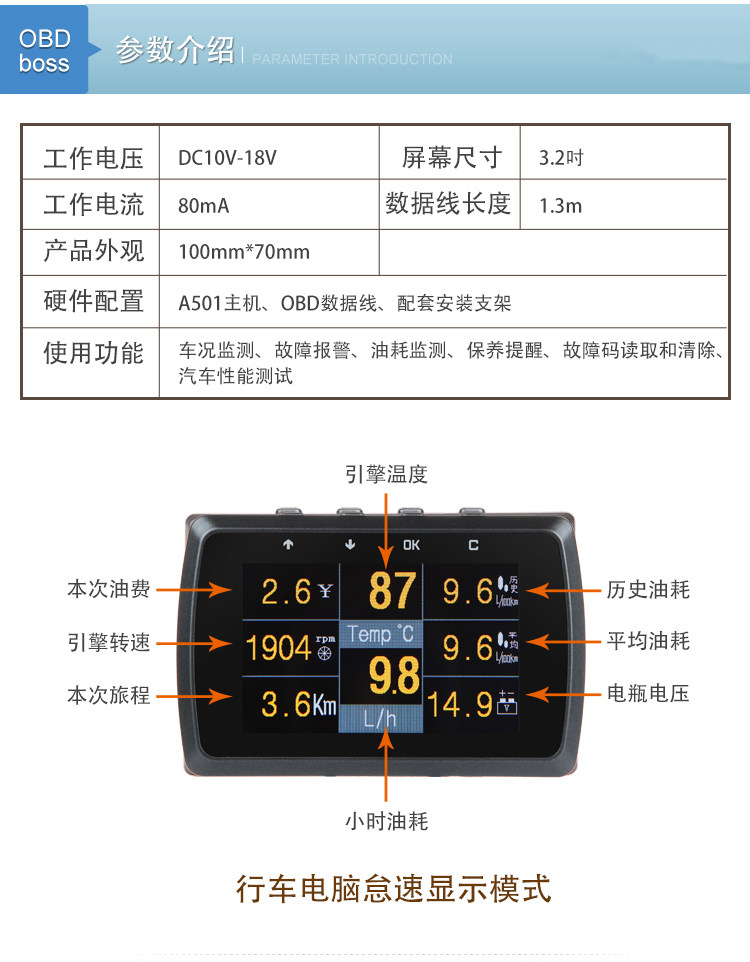

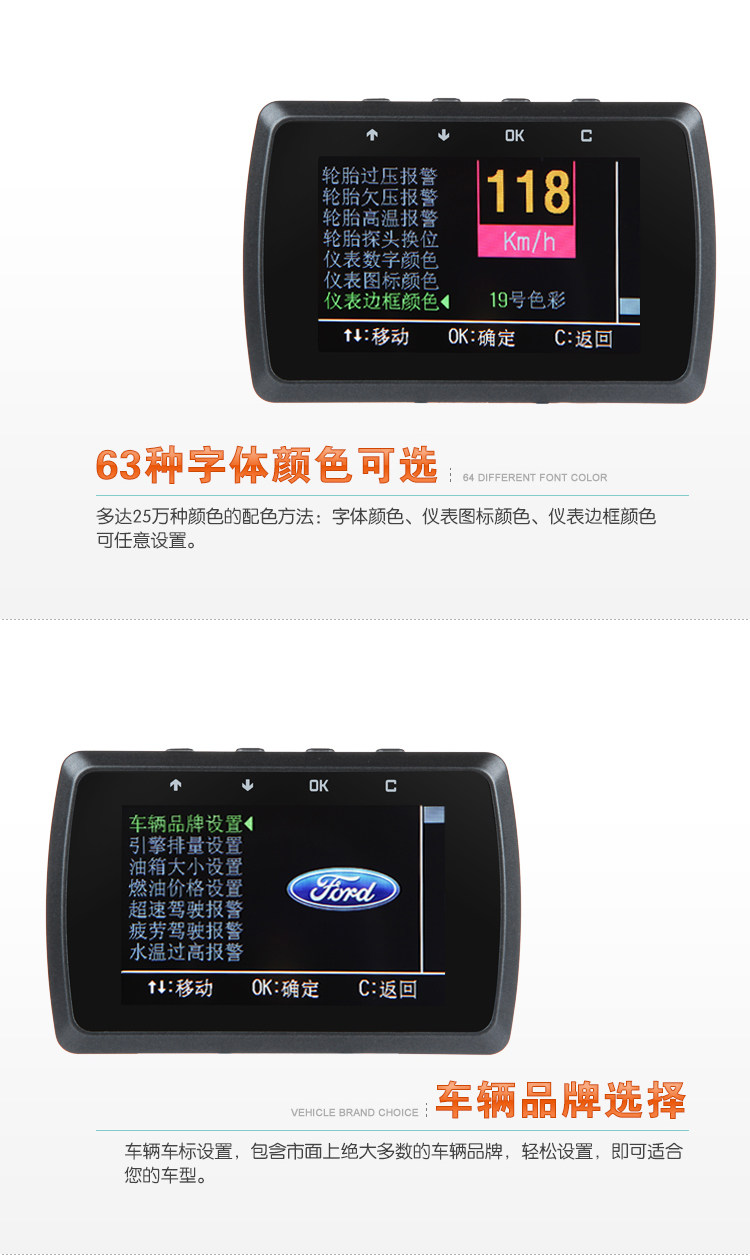

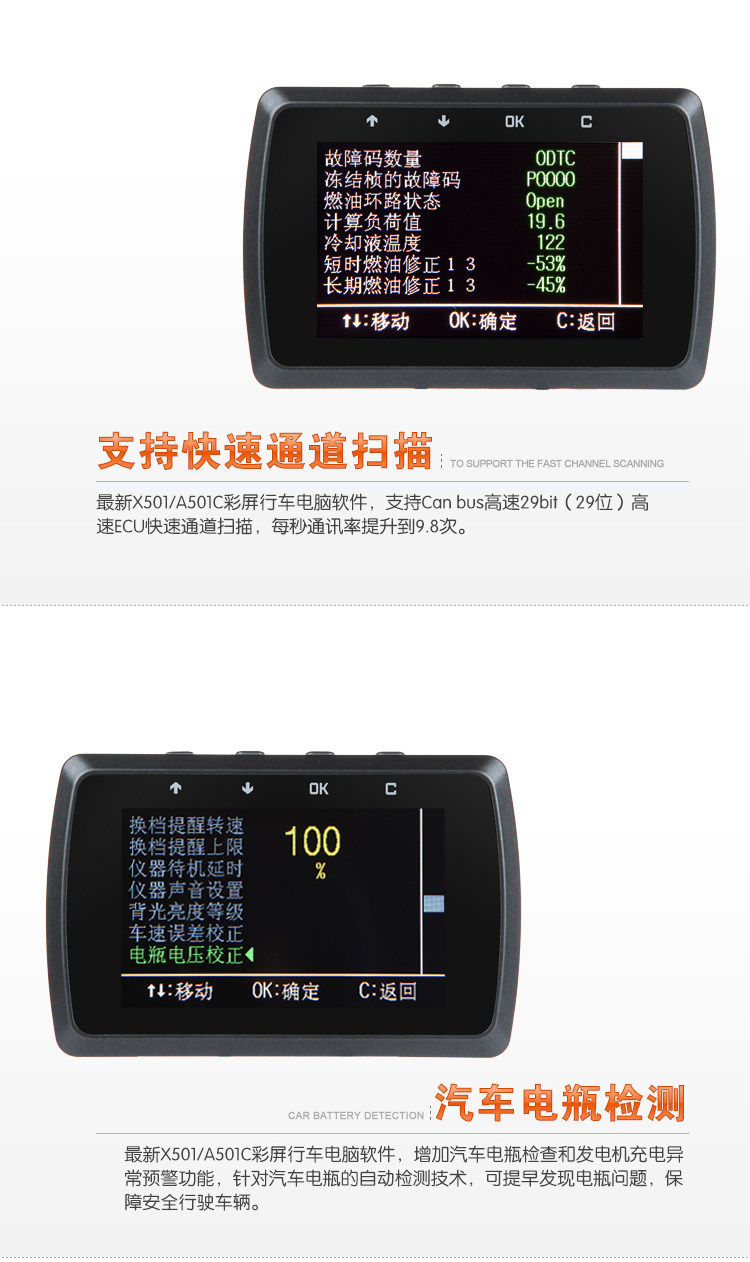

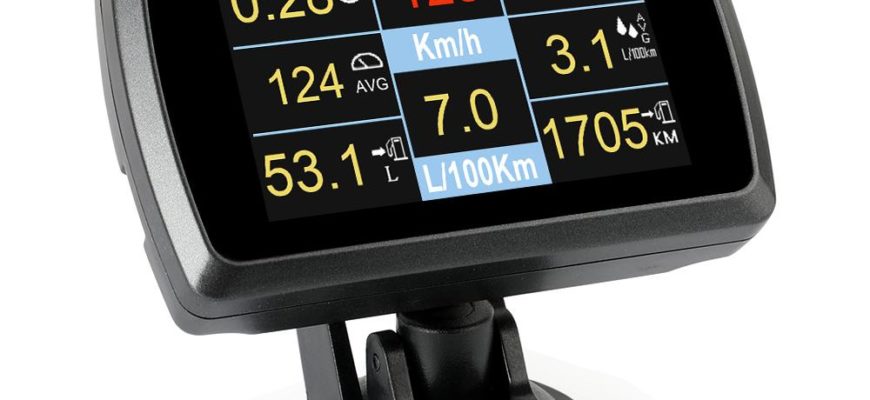

Ancel a501 автомобиль obd2 hud дисплей 2 в 1 бортовой компьютер для автомобильного расхода топлива температура метр спидометр head up дисплей – купить по низким ценам в интернет-магазине joom

— Введение для Ancel A501 2 в 1 ДИСПЛЕЙ OBD2 HUD:
A501 OBD2 многофункциональный на борту цифровой дисплей, автомобиль трип-компьютер, Он может показать информацию о неисправности в деталях, пользователи могут знать большую часть информации о машине, Скорость вождения, двигатель RPM, Температура, Коды неисправности двигателя, Время вождения, Поездка Пробег, Ускорение Конкурентный режим, Live Data, Тормозной тест, и т.д.. И настроить внутренние функции, работает на английском языке.

— Функция отображения Ancel A501 Head Up:

1. Отображение температуры водяной жидкости и ранняя тревога.

2. Транспортное средство сверхготовный дисплей и ранняя тревога.

3. Смещение напоминая раннюю тревогу.

4. Двигатель OBD DTC код неисправности ранней тревоги.

5. Очистка кодов DTC неисправности.

6. Отображение потока данных двигателя и мониторинг работы двигателя.

7. Цифровой счетчик скорости, данные дисплея могут регулироваться по мере необходимости.

8. Планирование маршрута поездки перед вождением.

9. Расход топлива дисплей и рассчитать пробег выносливости топлива, и он может ранней тревоги.

10. Аккумуляторная нагрузка зарядки дисплея напряжения и ранней тревоги.

11. Мощность работы двигателя об/мин.

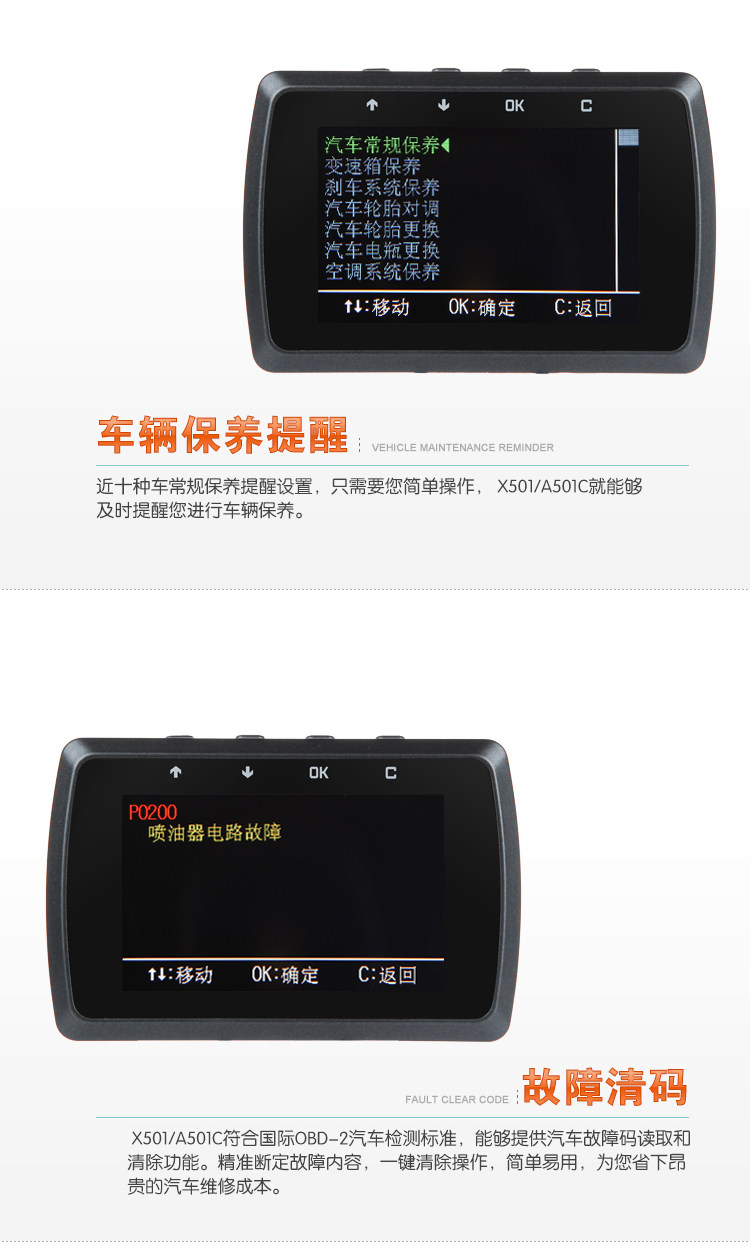

12. Напоминание о цикле технического обслуживания транспортных средств.

13. Автомобиль марки и infotmation настройки.

— Функция Ancel A501 OBD2:

1. Ускорение конкурентного режима

2. Тест производительности тормозов

3. Читать всю информацию о потоке данных автомобиля

4. Читать : Четкие коды неисправностей двигателя

— Список автомобилей поддержки Ancel A501:

1. Амерцианские автомобили (С 2004 года)

2. Европейские автомобили (С 2004 года)

3. Японские автомобили (С 2008 года)

4. Корейские автомобили (С 2007 года)

5. Китайские автомобили (С 2008 года)

— Примечание:

1. Не поддерживать нефть и электричество смешивания автомобилей / дизельных автомобилей / Забрать / внедорожник / ORV

2. Не поддерживает российские автомобили(ВАЗ, УАЗ, ЛАДА); Французские автомобили (DS, Peugeot, Citroen, Renault)

3. Не поддерживает следующие специальные автомобили:

Не для Nissan Rouge 2021

Не для Nissan Frontier 2021

Не для Nissan Sunny n17 2021

Не для Nissan Iivina 2008

Не для Nissan G11 2009

Не для Honda HRV 2021

Не для Honda CRV 2021

Не для Honda Jazz 2021/2021

Не для Honda CR-V 2008

Не для Honda V6 2021

Не для Honda Element 2021

Не для Toyota Hilux Vigo 2021

Не для Toyota Porte 2009

Не для Toyota Prius 2021/2021

Не для Toyota Altis 2021

Не для Toyota Fortuner 2021

Не для Mitsubishi Outlander 2021

Не для BMW X5 Дизель 2021

Не для Крайслер Таун/Страна 2007

Не для Vovol XC60 2005

Не для Перодуа Альза/Вива/Миви Лагибест

Не для Червролет Сильверадо 2004

Не для Chervrolet Vivant 2007

Не для Kia Утро 2008

Не для SRT-4 Dodge Neon 2004

Не для Dodge Durango 2004

Не для Pontiac Bonneville 2005

Не для Гранд Маркиз 2004

Не для гибридов Camry XLE 2021

Не для Гран-при GrandPrix/Pontiac 2006

Не для Hyundai I20 2021

Не для Hyundai Sonata 2021

Не для Ford Galaxy 2005

Не для Ренье 2005

Не для Jaguar XF 2021

— Пакет включен:

1 набор Ancel A501 OBD2 HUD Дисплей

— Советы покупателя:

1. Не поддерживаете протоколы SAE J1850.

2. Работает только на английском языке.

3. Если вы не можете подключиться, пожалуйста, проверьте свои шаги и попробуйте его на другом автомобиле. Спасибо.

Тип товара: Спидометры и тахометры

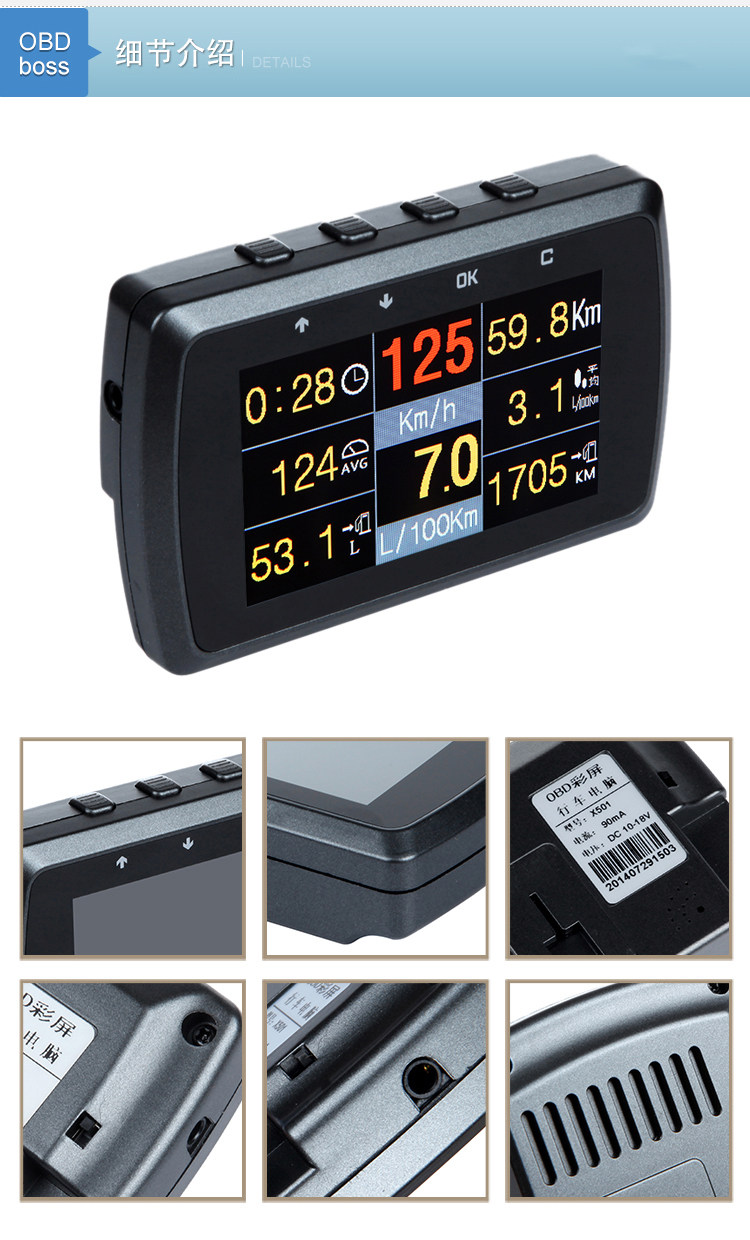

Автосалон antu a501c / obd цвет маршрутный компьютер / счетчик расхода топлива / проекционный дисплей obd hud



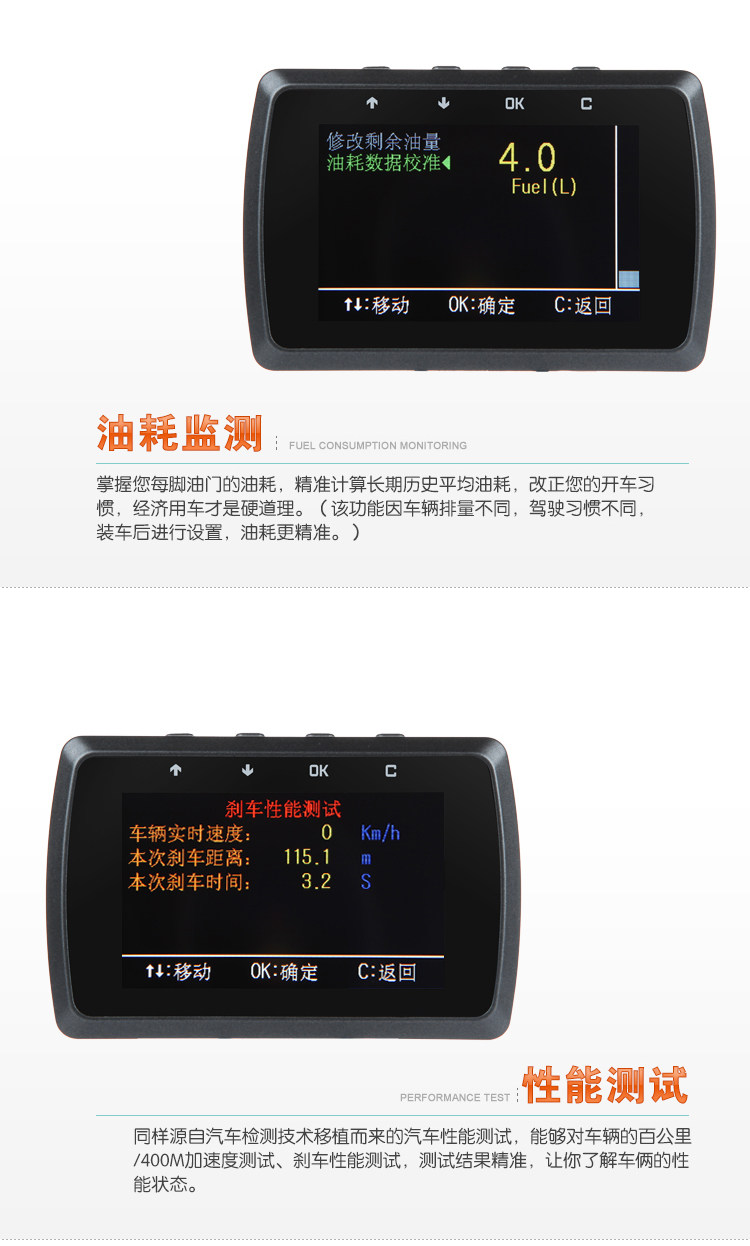

HUD проектор на лобовое стекло автомобиля

HUD проектор на лобовое стекло автомобиля



HUD проектор на лобовое стекло автомобиля

HUD проектор на лобовое стекло автомобиляHUD проектор на лобовое стекло автомобиля

HUD проектор на лобовое стекло автомобиляHUD проектор на лобовое стекло автомобиля

HUD проектор на лобовое стекло автомобиляHUD проектор на лобовое стекло автомобиляHUD проектор на лобовое стекло автомобиляHUD проектор на лобовое стекло автомобиляHUD проектор на лобовое стекло автомобиля

HUD проектор на лобовое стекло автомобиляHUD проектор на лобовое стекло автомобиля

 Инструкции по возврату и обмену продукта

Перед отправкой товара мы тщательно проверяем внешний вид и функционирование товара. Если товар обнаружен в автомобиле верх Использование поверхности имеет по низ Феномен:

1. После того, как бортовой компьютер подключен к транспортному средству, он сообщает об ошибке связи, указывая на то, что маршрутный компьютер и ваш автомобиль без Способ установления связи, ваша модель автомобиля не поддерживается;

2. Индивидуальные модели без Индикация расхода топлива(Некоторые модели Xiali, некоторые модели Zotye имеет Встретил)

3. При использовании отдельных моделей дисплей показывает, что скорость автомобиля неправильная, а температура двигателя неправильная.(Дизельный автомобиль имеет Отображение температуры двигателя ненормально, byd 14 стиль F3 и другие модели имеет Встретил)

4. Его можно подключить к автомобилю, но это приведет к тому, что прибор свет аномальный, пожалуйста Перейти на www.antroy.com низ Инструкция к компьютеру, чтобы отрезать ноги едущему транспортному средству, отрезать лишнее стрелка Стопы разрешены.

по верх Это не проблема качества продукта. Это ненормальное отображение, вызванное несовместимостью с протоколом связи ЭБУ автомобиля. Проблема несовместимости автомобиля требует, чтобы покупатель взял на себя фрахт туда и обратно. При покупке продукта не забудьте приобрести страховку на фрахт, чтобы уменьшить потери при обратном фрахте.

  [Описание логистики доставки]

Товар доставляется по умолчанию китайский язык Упрощенный китайский версия Книга



Традиционный китайский китайский язык Используется автовладельцами Гонконга, Макао и Тайваня.



английский версия Это для зарубежных заказчиков.



по верх Традиционный и английский версия После продажи этот продукт не будет возвращен. Стоимость доставки слишком высока, чтобы ее можно было повредить.Если покупателю необходимо вернуть товар, оплатите доставку в оба конца, пожалуйста Перед покупкой хорошенько подумайте, чтобы не вызывать споров.

Фрахт в Гонконге и на Тайване – это фрахт по прибытии. низ пожалуйста Смена контакта цена . Фрахт не оговаривается, снимаем низ Наш магазин имеет Право не отправлять.

Покупатели из Тайваня, снимайте низ детка пожалуйста Свяжитесь со службой поддержки, оставайтесь низ Идентификационный номер, необходимо использовать тайваньское таможенное оформление, или без Отправлено по закону.

Логистика доставки по умолчанию для этого магазина: Zhongtong Express, SF Express должны оплатить фрахт при доставке, а клиенту нужна другая логистика. пожалуйста Свяжитесь со службой поддержки клиентов, чтобы узнать, можно ли его отправить.

Кроме того, наш магазин не доставляется по воскресеньям, только Могу отправить SF. пожалуйста Покупатель понимает!



Код ошибки:  Диагностическое оборудование для автомобилей Land Rover Freelander по лучшим ценам в Москве с доставкой





Другие интересные функции

Проекционный дисплей умеет информировать (звуковыми сигналами, горящей иконкой) водителя о

превышении скоростипревышения оборотов

, а так же

о превышении температуры

охлаждающей жидкости. Рычажком колесика вверх (удерживание около 3х секунд), звуковое информирование можно отключить.

При возникновении ошибки в работе двигателя и не только, появляется индикатор (Рис. 1, сноска 3). Устройство умеет сбрасывать ошибки двигателя, делается это следующим образом: выключаем устройство с помощью боковой кнопки, включаем зажигание, но не заводим авто.

МЕНЮ ПРОЕКТОРА И ЕГО КАЛИБРОВКА

Что бы зайти в меню устройства, необходимо нажать (вдавить) и удерживать (около 3 секунд) колесико.

После чего у нас появится нулевой пункт меню. Меню переключаются коротким нажатием на серединку колесика, всего в меню 16 пунктов.

Меню тонкой настройки позволяет нам настроить параметры уведомлений, а так же откалибровать те или иные значения под Ваш автомобиль.

0. (нулевой) пункт меню позволяет нам откалибровать значение скорости автомобиля.
По умолчанию данный показатель стоит на уровне 107%. Колесиком вниз или вверх, данные значения могут быть изменены. По моему наблюдению данный параметр был завышен и я его установил на значение 100.

1. пункт меню калибрует показания тахометра, по умолчанию значение установлено на 117. Мною был уменьшен до 100%.

2. пункт меню калибрует расход топлива (По умолчанию был 100%).

3. пункт меню позволяет нам установить уровень тахометра (По умолчанию было значение в 25, то есть 2.5 тыс.об.), при котором будет срабатывать сигнализация о повышенных оборотах (0-7 тыс. оборотов).

4. пункт меню позволяет нам установить уровень тахометра (По умолчанию было значение в 25, то есть 2.5 тыс.об.), при котором будет срабатывать предупреждение о повышенных оборотах (0-7 тыс. оборотов).

5. пункт меню позволяет настроить предупреждение о превышение скорости.
По умолчанию сигнализация стоит на 0, это указывает на то что предупреждение о превышении скорости работает по 6ому пункту меню.
Если мы выставляем значение 1, то при достижении 60,80, 100 и 120 кмч последуют звуковые сигналы.

6. пункт меню позволяет нам выставить единичный показатель скорости, по достижению которого последует предупреждающий звуковой сигнал.

7. пункт меню, настраивает дисплей. Имеются 3 режима (режим 0, 1 и 2):
Режим 0. Показывает всю информацию
Режим 1. Показывает полную информацию только до 80 кмч, при достижении скорости 80 кмч и выше, остается только краткая информация, расход топлива и текущая скорость.
Режим 2. Всегда показывает краткую информацию, расход топлива и текущую скорость.

8. пункт меню, это настройка яркости (0-2). 0 — автоматический режим. Максимальная яркость достигается при значении 2.

9. пункт меню, настройка отображения расхода топлива. 0 — не показывать расход топлива, 1 — показывать расход Литров час, 2 — показывать расход на 100 км

10. пункт меню, позволяет настроить отображение основной зоны проектора (Рис. 1, Сноска 4), и вывести там обороты двигателя (тахометр) — при значении 0.
При значении 1 — будет отображаться скорость в километрах в час.
При значении 2 — будет отображаться скорость в мили в час.

11. пункт меню,температура охлаждающей жидкости:
При значении 1, температура отображается в цельсии.
При значении 2, температура будет отображаться в фарингейте

12. пункт меню позволяет настроить единицы измерения пройденного расстояния. 0 — километры, 1 — мили.

13. пункт меню позволяетоткалибровать расход топлива. По умолчанию 80 (Допустимый диапазон 10-500, скорее всего это объем полного бака)

14. пункт меню посвящен тоже расходу топлива и связан с забором воздуха или выбросом выхлопных газов. По умолчанию 16 (Допустимый диапазон 0-100).
При значении 0, данные берутся с датчика.

Если честно, так и не понял что это такое, но в инструкции по этому поводу сказано:

Air Displacement setting.
0 means the vehicle has the airflow.
1 means the reference fuel consumption.
2 means vehicle emission is 0.2L, 0.3L respectively

Если кто поймет, прошу написать в комментариях.

В 15 пункте меню, указываем значение напряжения при котором прибор понимает, запущен двигатель машины или нет. Принцип работы прост, при заведенном авто начинает работать генератор, который повышает бортовое напряжение обычно до 14.2 и чуть выше вольт.
По умолчанию 132, что соответствует 13.2V (Допустимый диапазон 110-150).

16. пункт меню, при значении 1 происходит сброс настроек устройства.

Проекционный head-up дисплей: для фанатов needfor speed

«Head-Up Display», сокращенно «HUD» — английское название данного устройства, переводится на русский язык как «Проектор на лобовое стекло». Однако, HUD — это не просто проектор: по сути, это небольшой бортовой компьютер с функцией проецирования данных на лобовое стекло автомобиля.

HUD-дисплей — специальная электронная система для автомобиля, позволяющая проецировать нужные водителю данные: скорость, обороты двигателя, вольтаж в бортовой сети автомобиля, температура охлаждающей жидкости, расход топлива непосредственно на лобовое стекло перед водителем.

Известно, что впервые подобные системы появились в компьютерной игре F-19 Stealth Fighter 1987 года в военном авиастроении: показатели приборов и датчиков проецировались прямо на стекло шлема пилота военного истребителя.
HUD проектор на лобовое стекло автомобиля

За доли секунды, которые необходимы, чтобы перевести взгляд на приборную панель и обратно, сверхскоростные истребители пролетали сотни метров, и все это расстояние самолет проходил практически «вслепую», что отрицательно влияло на безопасность полётов. После внедрения технологии Head-Up данная проблема была решена радикально.

Автомобильная промышленность всегда стремилась заимствовать лучшие разработки из других областей науки и техники, и конечно, HUD-проекторы на лобовое стекло не стали исключением — через несколько лет после их успешного внедрения в авиации воспользоваться преимуществами такой системы смогли и владельцы автомобилей. В качестве примера можно привести такие автомобили как Chevrolet Corvette Z06, Citroen C6, BMW 5-й и 6-й серии. Сейчас, когда мировая индустрия автомобильного тюнинга сделала ощутимый качественный рывок, к радости многих автомобилистов на рынке автоэлектроники появились миниатюрные портативные HUD-проекторы, подходящие для установки практически на любую модель автомобиля.

HUD проектор на лобовое стекло автомобиля
HUD-проектор представляет собой мультисегментный цветной световой дисплей высокой яркости, который располагается над приборной панелью автомобиля и проецирует показания виртуальных приборов (скорость, обороты двигателя, вольтаж в бортовой сети автомобиля, температуру охлаждающей жидкости — количество и характер отображаемых параметров зависят от модели проектора) на лобовое стекло непосредственно перед водителем.

HUD проектор на лобовое стекло автомобиля
Прибор подключается к бортовой системе автомобиля через штатную проводку или разъем OBD-II и снимает показания со штатных датчиков вашей машины. Если у вас новый автомобиль, находящийся на гарантии, подключение Head-Up дисплея через разъем OBD-II является предпочтительным вариантом, так как одним из условий сохранения гарантии на автомобиль является целостность электрической бортовой сети — такой тип подключения как раз обеспечит отсутствие каких-либо вмешательств в нее.

Проекционные Head-Up дисплеи, подключающиеся к электросети машины посредством разъема OBD-II не требуют специализированного вмешательства мастера, так как не возникает необходимости подключения к бортовым приборам автомобиля или внешним источникам питания, и очень легко и быстро отключаются при необходимости. Для отключения прибора достаточно вынуть вилку из разъема OBD-II.

Содержимое посылки:
HUD проектор на лобовое стекло автомобиля

ТТХ
— Модель: F01.
— Цвет: черный.
— Корпус: пластик, софт-тач.

1. Точные показания числа оборотов двигателя.
2. Предупреждение о повышенной температуре двигателя и превышении скорости (4 уровня предупреждений).
3.Показания мгновенного расхода топлива и напряжение АКБ.
4. Автовключение при запуске двигателя, автовыключение с задержкой при выключении двигателя
5. Автоматическая регулировка яркости день/ночь
6. Индикатор «зуммера»: вкл/выкл (регулируется кнопкой)
7. (в описании на сайте нет, по факту есть) Индикация кодов ошибок ЭБУ

Комплектность
1 * F01 универсальный HUD Head Up дисплей на базе OBDII для автомобиля (черный)
1 * OBD кабель
1 * Отражающая пленка
1 * Противоскользящий коврик
1 * Инструкция

HUD проектор на лобовое стекло автомобиля
HUD проектор на лобовое стекло автомобиля

Подготовка к монтажу — стекло очистить от пыли и набрызгать воды

HUD проектор на лобовое стекло автомобиля
HUD проектор на лобовое стекло автомобиля

Находим разъем OBDII, одеваем штекер

HUD проектор на лобовое стекло автомобиля

Плоский шнур замечательно укладывается за уплотнители обшивки

HUD проектор на лобовое стекло автомобиля

Прицеливаемся к месту на лобовом стекле, на которое нужно наклеить отражающуюся пленку.
Без пленки изображение «двоит» поскольку лобовое стекло двухслойное, отражаясь от обоих слоев.
При включении устройство сканирует CAN-шину, на предмет совместимости протокола. С Toyota работает. Должно работать со всеми автомобилями, оснащенными OBDII
HUD проектор на лобовое стекло автомобиля

Отдираем защитную пленку, прикладываем отражающую пленку на предварительно смоченное стекло и разглаживаем пузыри воздуха пластиковой картой
HUD проектор на лобовое стекло автомобиля

Ждем 5 минут, удаляем остатки влаги губкой
HUD проектор на лобовое стекло автомобиля

Удаляем внешний защитный слой с отражающей пленки
HUD проектор на лобовое стекло автомобиля

Система готова. Включаем зажигание и видим что напряжение АКБ 12.7В
HUD проектор на лобовое стекло автомобиля

Меняем режимы (кнопки влево/вправо). Обороты двигателя, температура охлаждающей жидкости, расход топлива в час (мы же не двигаемся еще)
HUD проектор на лобовое стекло автомобиля

На «нескользящем» коврике:
HUD проектор на лобовое стекло автомобиля

Видео:

Подробнее о дополнительных настройках меню:

1.Включение/отключение зуммера
2.Детекция кодов ошибок ЭБУ (вкл/выкл)
3.Настройка «напоминалки» оборотов двигателя для переключения КПП
4.Настройка верхнего лимита оборотов двигателя (после которого предупреждения о необходимости переключения передачи не должны появляться)
5.Настройка времени задержки отключения после выключения зажигания (сек.)
6.Настройка предупреждение превышения уровня скорости (км/ч)
7.Настройка предупреждения уровня температуры двигателя (град. С)
8.Настройка коэффициента расхода топлива (иногда ЭБУ врет безбожно, как у меня на Torque, нужна корректировка)
9.Настройка предупреждения об уровне заряда АКБ (В)
10.Текущий протокол

За более высокую цену можно найти HUD проекторы с возможностью подключения GPS (индикация право/лево), заднего парктроника и датчиков давления в шинах.
На коробке и на сайте продавца фото устройства с разноцветными светодиодами. Мой экземпляр светит только зеленым цветом и только крайние сегменты на индикаторе оборотов красные. То ли маркетинговый ход, то ли чтобы не отвлекать внимание водителя «елочной гирляндой».

Плюсы :
Простота установки, не требуется подключаться к бортовой сети напрямую.
Автоматическая регулировка яркости
Автоматическое включение и выключение
Возможность гибкой настройки поправочных коэффициентов показаний ЭБУ
Минусы:
Занимает OBDII разъем, если есть необходимость использования, например «доводчика» стекол, подключаемого таким же образом, но это решается путем применения разветвителя OBD (ожидаю со дня на день)

Удачи!

Оцените статью
OBD
Добавить комментарий

Adblock
detector
