Автосканер Delphi DS150E (отзывы ниже), о котором речь пойдет в статье, считается одной из самых популярных моделей. Это один из шести аналогичных приборов. Нередко потребителей интересует один и тот же вопрос: чем отличаются все эти варианты между собой?

Delphi DS150E Adapter PDF Instruction Manual (Updated: Sunday 11th of December 2022 01:32:07 AM)

Compatible devices: 43198, Vanson SMP-90WAT, ACT-100M, EC-HDSS, SkyFi2 SA10102, 00046685, m-can, Enhanced Data Rate Bluetooth USB Adapter GBU221P.

Text Version of Instruction Manual

(Ocr-Read Summary of Contents of some pages of the Delphi DS150E Document (Main Content), UPD: 11 December 2022)

Мы живем в прекрасное время. Вкусно едим, сладко спим

, до Третьей мировой еще несколько лет

. Трудолюбивые китайцы делают для нас занедорого отличные вещи. Еще пару лет назад я даже представить себе не мог, что эти люди склонируют и будут продавать за копейки мультимарочный диагностический адаптер, стоимость которому в оригинале несколько тысяч долларов.

Началось все с того, что знакомый, занимающийся ремонтом авто, похвастался свежеприобретенным в оффлайне за 200 у.е. диагностическим адаптером Autocom CDP+. После его рассказов о том, как этот дивайс видит кучу автомобилей разнообразных производителей, умеет делать адаптацию, разводить колодки тормозного механизма для замены и даже прописывать номера форсунок на дизелях Common Rail, был проведен поиск похожих адаптеров на Aliexpress. Убедившись, что цены более, чем приемлемые, был заказан брат-близнец Autocom’a — Delphi DS150E.

Зачем я его купил? Не знаю. Для моей Audi A4 у меня есть давно купленный VCDS. Возможно, купил я его потому, что частенько знакомые и сотрудники со словами «ну у тебя же есть шнурок» просят меня продиагностировать их Peugeot, Opel или Hyundai.
Возможно, я просто хотел донести до широкой общественности мысль, что мультимарочники подешевели настолько, что если в семье есть автомобили трех разных производителей, то выгоднее купить универсальный адаптер вместо трех специализированных.

Так или иначе, 29 января заказ был сделан. Не испугали ни стремительно приближавшееся начало китайского Нового года, ни уведомление «ships out within 15 days». Собирал посылку продавец ровно по верхней планке лимита времени — 15 дней, через 2 дня она покинула Китай, ровно месяц телепортировалась через параллельную вселенную из Гуанчжоу в Минск, за сутки прошла опустевшую за время праздников минскую таможню. Вобщем, от момента заказа до момента получения в руки прошло без восьми дней два месяца.

Коробка без признаков воздействия Белпочты:

Некоторое количество антистрессовой пупырки наблюдается только внутри:

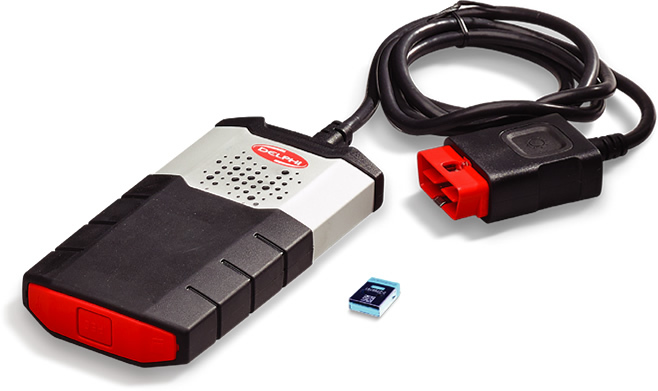

В комплекте адаптер, шнурок USB A Male — USB B Male, диск с софтом, наклейки для дополнительного пафоса:

Адаптер достаточно габаритный, думал, он будет немного поменьше в размерах:

С обратной стороны резиновые заглушки:

Под одной из них мама USB B:

Под другой слот для карточки MicroSD, используемой в режиме «черного ящика» для записи параметров в движении:

Светодиод для облегчения поиска диагностического разъема горит при нажатии на кнопку даже без подключения по USB. Видимо, в разъеме спрятан аккумулятор:

Получить работоспособное ПО, пользуясь только информацией с CD, не получится.
Установка состоит из трех этапов:
1. Установка оригинального ПО.
2. Подмена файлов на «вылеченные от жадности».
3. Генерирование файла-запроса на активацию, получение ответа, скармливание ответа программе.

Оригинальный readme на диске предлагает файл-запрос из п.3 слать на китайский email и ждать ответа. Я решил ответа не ждать и воспользовался генератором ответов активации, которые легко гуглятся в интернете.

Комплект, готовый к использованию:

Весьма кстати подвернулся первый пациент:

Renault Laguna 2008 года выпуска с горящей пиктограммой гаечного ключа на приборке:

Выбираем марку и модель авто, год, узел для диагностики.
Нажимаем кнопку «соединиться». Щелкнула релюшка, бодро замигали светодиоды сквозь отверстия в алюминиевой одежке.

Вот она, причина «чека»:

Нажимаем кнопку стирания ошибок. Список ошибок пуст, пиктограмма с ключом гаснет:

Итог: прибор работает, ушел ставить положительный отзыв продавцу.

Дополнение для ценителей: кровь, кишки, расчлененка.

Слабонервным не открывать

Прошивка устройства для выявления проблем в функционировании автомобильной техники может потребоваться, если при тестировании применяются не только приложения-оригиналы, но и аналогичные им варианты (WOW, Scanmaster). В этом случае появляется сообщение от том, что программное обеспечение устарело и нуждается в обновлении. Один из способов решения проблемы – определение версии имеющейся прошивки (Свойства – Местоположение файла – папка Firmware – Firmware.info) двух программ и перепрошивка для достижения идентичности. Другой вариант – постоянное обновление программ на Автоком Delphi DS150e.

Этапы повторной прошивки:

– открытие папки с файлами прошивки обновленной версии (Firmware);

– копирование всего, что в ней содержится;

– вставка с заменой в такую же папку приложения с устаревшей модификацией прошивки.

Если говорить о повторной прошивке, важно упомянуть, что прошить получится и устройство, и электронный блок управления. Прошить последний можно через OBDII слот. Шнур подсоединяется к ПК с установленным особым приложением (например, CombiLoader). Далее происходит включение в сеть, запуск двигателя, установка соединения с файлом. Заливка обновленной версии происходит в автоматическом режиме.

Доработка автомобильного сканера

Доработкой называется последовательность мероприятий, требуемых для достижения полноценного соединения между прибором и машиной. Так, к примеру, невзирая на наличие в перечне диагностируемых автомобилей марки BMW, с определенными моделями бывают проблемы. Устройство с легкостью устанавливает соединение с автомобильной электроникой, но считывания данных не происходит.

Для устранения проблемы нужно провести доработку конструкции и интерфейса сканера-одноплатника Автоком Delphi. Следует заменить 2 диода, указанных на плате в виде D701, D703. На их место нужно установить элементы, промаркированные 1N4148. Кроме того, для повышения качества работы необходимо скачивание софта соответствующей модели машины, к примеру, Scanmaster Bmw e60.

Прошивку автомобильного сканера необходимо обязательно обновлять. Если этого не делать, устройство через некоторое время перестанет выявлять неисправности, а еще позже полностью утратит свою функциональность.

Перед обновлением программного обеспечения на оригинальный Delphi либо сканер для диагностики машин производства КНР до новейшей версии (для Автокома это обновление 2017 г.) нужно:

Установка програмного обеспечения

Автомобильный сканер комплектуется установочным диском (с программами). Для его правильной установки нужно:

– ознакомиться с руководством по работе с прилагаемыми файлами;

– открыть, выполнить копирование необходимой папки (Cars либо Trucks на ПК);

– в папке найти приложение Main;

– в подсвеченном окошке 2 раза кликнуть на стрелочку “Далее”, потом “Старт”;

– выполнить сохранение файла на ПК;

– запустить KEYGEN.EXE;

– в подсвеченном окошке кликнуть “Открытие и активация”;

– отыскать активирующий файл (FileActivation.xml) в папке Делфи, выполнить запуск и тут же кликнуть “Старт” в окошке приложения Main.

Как работает устройство

Работа предполагает обработку информации на входе и выходе. Подключив автомобильный сканер к сети машины через разъем, можно установить соединение с электронным блоком управления. После этого происходит обмен данными по имеющимся протоколам.

Программа проверяет состояние всех элементов и записывает информацию. При обнаружении неисправности соответствующее уведомление выводится в форме сложного кода, состоящего из пяти знаков (1 буква и 4 цифры).

После этого приложение, скачанное на устройство приема, дешифрует информацию на выходе из узла. Первый символ в шифре (буквенное обозначение) показывает, в каком месте была выявлена ошибка. Стандартный список буквенных обозначений:

– P – двигатель, трансмиссия;

– B – системы салона, электронная техника кузова (обогреватели, кондиционеры, подушки и ремни безопасности и т.д.);

– С – шасси;

– U – сетевая коммуникация.

Две цифры в начале указывают на уточненные координаты неисправности. Последние 2 символа дают описание характера ошибки. После прохождения через программу диагностики коды принимают доступное описание.

Для всех авто с разъемом OBD II

Базовый OBD-II комплект

на плате DarkGreen 2023 W.Easy FW 3200 Wurth Modified

(Доработан и проверен на диагностических стендах)

В КОМПЛЕКТЕ САМАЯ СВЕЖАЯ ВЕРСИЯ ПО Autocom 2021.11 (2023 г.)

Delphi Ds150e – дилерский мультимарочный сканер для диагностики легковых и грузовых автомобилей, автобусов, прицепов и полуприцепов, спецтехники (работает 12-24 вольт).

Сканер поддерживает более 54 марок автомобилей и азиатского производства с 1996 года выпуска по протоколу передачи данных OBDII, J2534, eOBD, CAN

Delphi Ds150e – очень мощный и многофункциональный сканер. Возможности устройства позволяют провести полную детальную диагностику всех систем, проверить работоспособность исполнительных механизмов и датчиков, провести адаптацию блоков и их кодирование, привязку ключей, сброс сервисных интервалов.

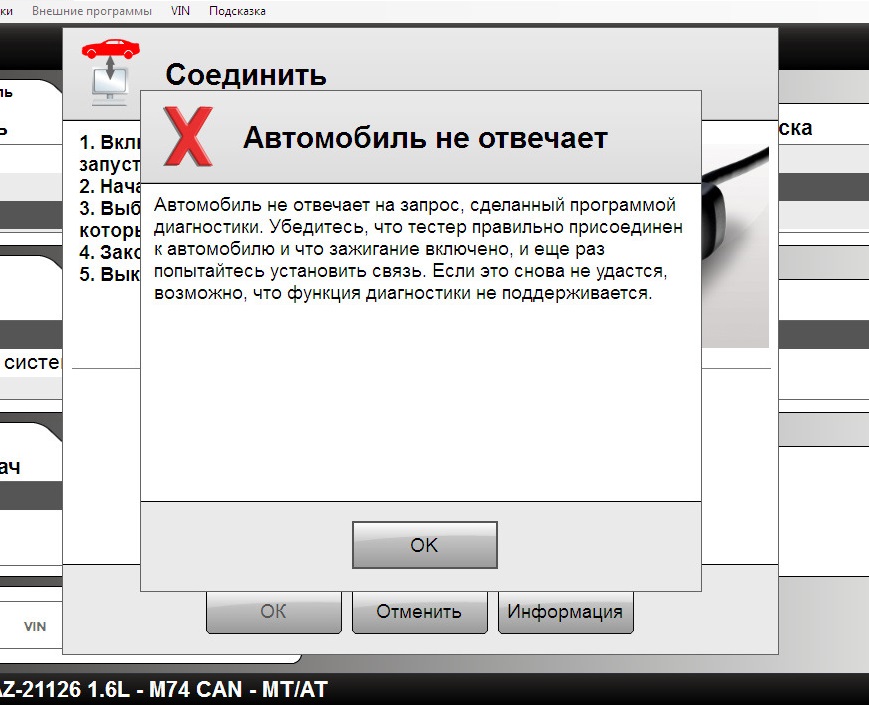

Многие пользователи сталкивались с такой проблемой, как невозможность связи с тем или иным автомобилем.

Данная проблема возникает в основном из-за неправильно установленных драйверов или плохого разъема на автомобиле.

Как показала личная практика использования данных сканеров в работе, примерно в 20-30 приборах из 100 есть недоработки в самой плате (например, некоторые микросхемы управления питанием идут с завода с другой маркировкой, соответсвтенно выходят из строя реле каналов связи или предохранители).

В наших приборах данные проблемы полностью устранены и выдается гарантия 3 года.

Возможности сканера Delphi Ds150e

– Считывание, расшифровка, стирание кодов ошибок

– Просмотр параметров в режиме реального времени (в графическом виде, сохранение параметров)

– Активация дополнительных компонентов

– Кодирование ЭБУ / Настройка параметров / Конфигурация компонентов (инициализация новых компонентов, регенерация сажевого фильтра, кодирование дизельных форсунок, система слежения за давлением в шинах и т.д.)

– Intelligent System Scan (ISS) – полное сканирование всех ЭБУ и модулей автомобиля, определённых системой

– Полное информационное дерево по каждому автомобилю –предоставляет возможность увидеть все возможные типы проверок и функций по автомобилю не подключая прибор

– Сброс сервисных интервалов обслуживания и сброс параметров адаптации. ​​​​​​​Включая сброс сервиса BMW, Fiat Stilo, VAG обусловленного условиями эксплуатации. Audi A4, A6, A8 / VW Passat – электронный ручной тормоз, сброс перед и после обслуживания тормозов. Mercedes E Class (211/230) – деактивация и активация тормозной системы SBC, с тем, чтобы она могла быть обслужена. Peugeot – обнуление количества жидкости в баке содержащем присадку и регенерация сажевых фильтров. Renault Laguna II, Espace IV, Velsatis, Peugeot 607, 807 и Citroen C5 & C8 – системы слежения за давлением в шинах – программирование датчиков/клапанов. ​​​​​​​Кодирование дизельных и бензиновых форсунок

– Номер VIN кода. В программном обеспечении есть смарт-функция, которая позволяет считать VIN номер сканируемого автомобиля. Это гарантирует автоматический правильный выбор модели, года выпуска и комплектацию

Особенности дилерского сканера Delphi Ds150e

Функция записи заранее выбранных параметров диагностики на карту памяти в режиме реального времени. Флеш-карта на 2 гб будет снимать “полетную” информацию с автомобиля примерно неделю. На основании полученных данных можно “поймать” плавающие ошибки, зафиксировать поведение автомобиля “на холодную”, при разгоне и в других моментах эксплуатации.

Intellectual Scanning System

Интеллектуальная система сканирования (ISS) служит для считывания и расшифровки кодов ошибок из всех доступных блоков управления. Обеспечивается быстрое определение фактического состояния автомобильных систем и оборудования, сохранение и воспроизведение отчетов.

Intellectual System Identify

Интеллектуальная система идентификации (ISI) обеспечивает поиск и автоматический выбор типа микроконтроллера ЭБУ. Это гарантирует правильность диагностических сессий в реальном времени.

ДИАГНОСТИЧЕСКИЙ РАЗЪЕМ С ПОДСВЕТКОЙ

Поиск диагностического разъема в автомобиле даже в труднодоступных местах: на 16-контактном OBDII разъеме есть встроенный фонарик.

Функция автоматической проверки напряжение аккумулятора этого транспортного средства и аппарат сам настроится на нужный уровень напряжения автомобиля : 12 или 24 вольт. Если напряжение станет слишком высоким или слишком низким, то Delphi DS150E предупредит звуком и светом и также значком батареи диагностического программного обеспечения.

Отчет По выкладке этой функции можно видеть нужные для конкретного транспортного средства изменения и корректировки, не имея его рядом. Вспомогательный текст обеспечивает возможность планировки и эффективность работы даже в сложных ситуациях.

Delphi DS150E создан по уникальной мультиплексорной технологии, которая позволяет его использование на всех типах транспортных средств, независимо от уровней напряжения и стандартов связи. Для тех транспортных средств, которые не используют стандартный 16-контактный разъем предлагается полный набор сертифицированных и настроенных адаптеров и кабелей.

Электронные пошаговые инструкции и база данных интегрированные в программное обеспечение автосканера для быстрой и эффективной для помощи при диагностике автомобилей.

Грузовики и спец.техника

КАЧЕСТВО И СЕРВИС

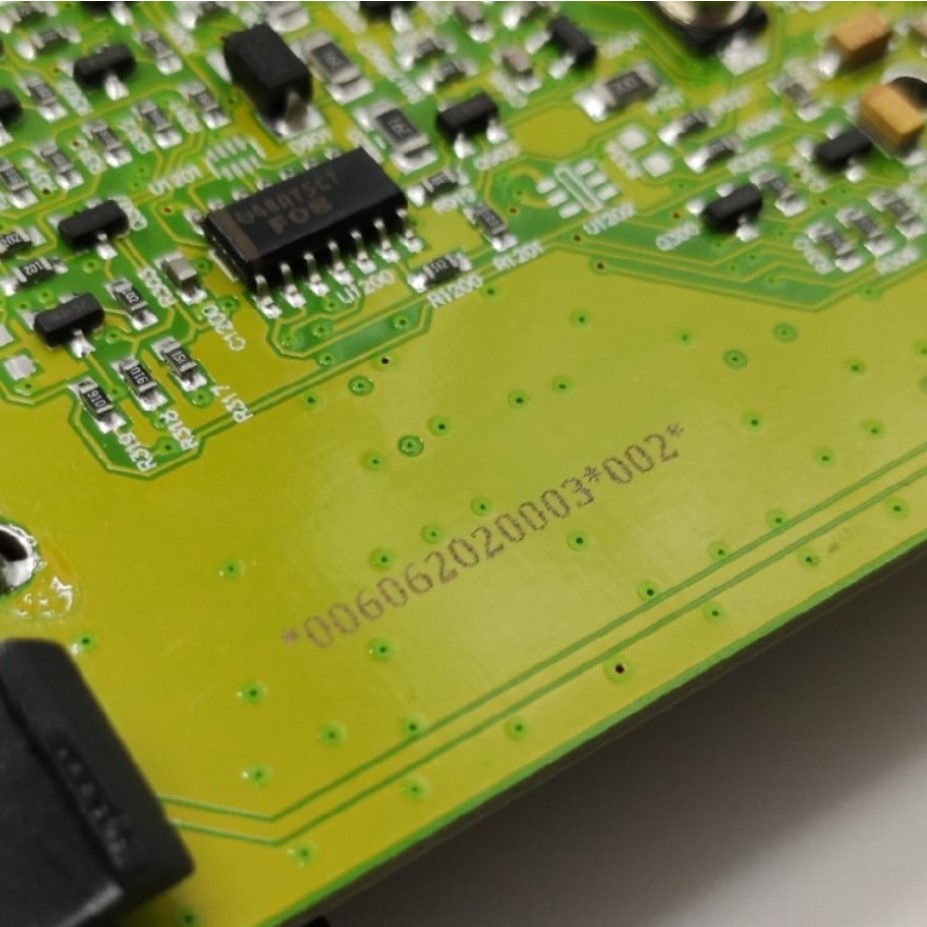

Delphi Ds150e плата Dark Green 2023 W.Easy FW 3200 Wurth Modified качества А+++!

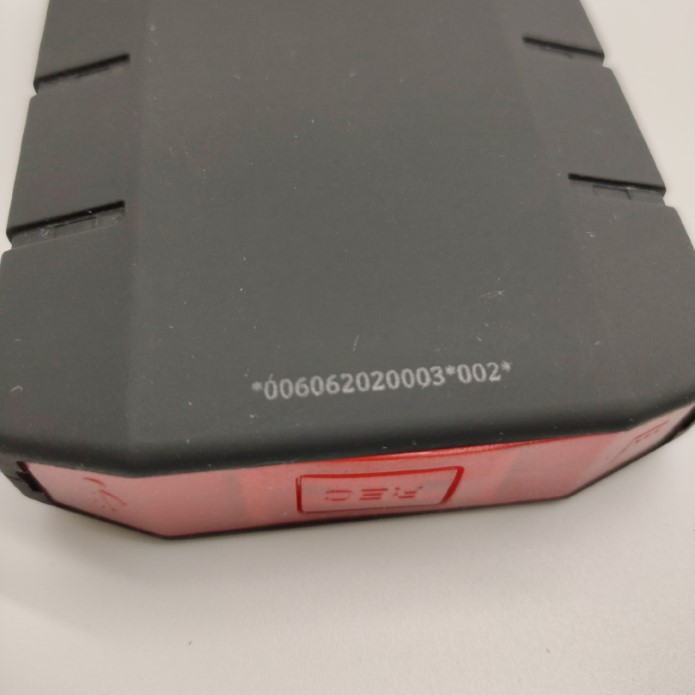

Доработана, защищена индивидуальным гарантийным номером, гравирован лазером,

Видео по теме

Блок диагностики (Мультимарочный сканер)

Прошивка W.Easy FW 3200 Wurth Modified (2023 год)

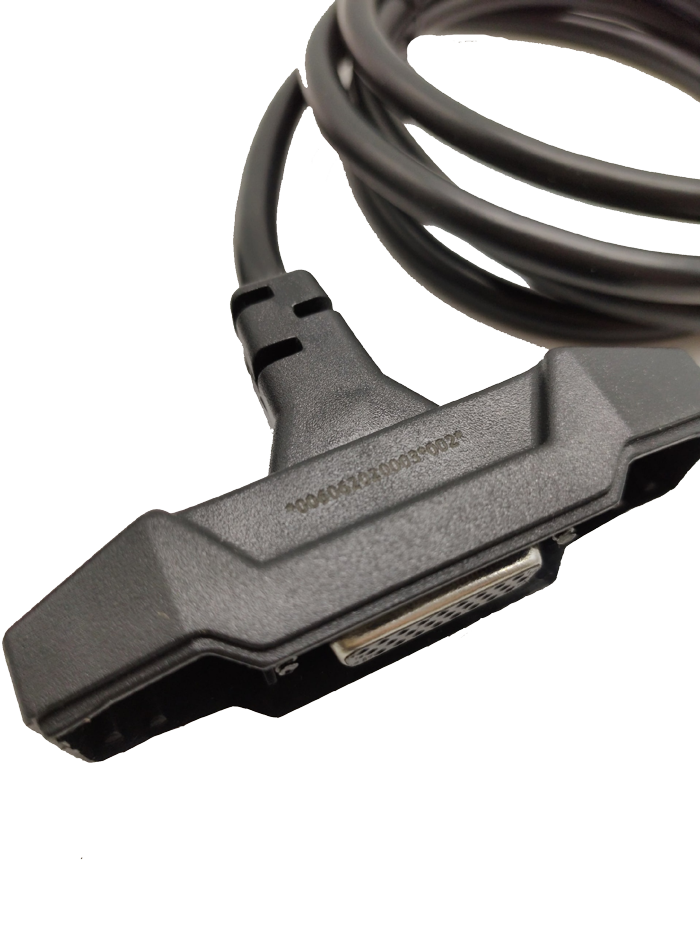

Качественный, помехозащищенный USB кабель

1. ПО Autocom 2023 (2021.11 (Добавлены марки и функции) (Легковые и грузовые)

2. ПО Delphi 2015.1.3 +Активатор (Легковые и грузовые)

Ссылка на облако.

ПО Wurth WOW 5.00.8 RUS

Сравнение комплектов DELPHI DS150E

+ Переходники для грузовых автомобилей

Комплект TRUCKS 2023

на плате Dark Green 2023 W.Easy FW 3200 Wurth Modified

+ набор переходников для грузовых автомобилей

В наших приборах данные проблемы полностью устранены и выдается гарантия пожизненно.

8 переходников для коммерческих автомобилей, автобусов и прицепов

1. ПО Wurth WOW 5.00.8 RUS

ПО Wurth WOW 4.15.3

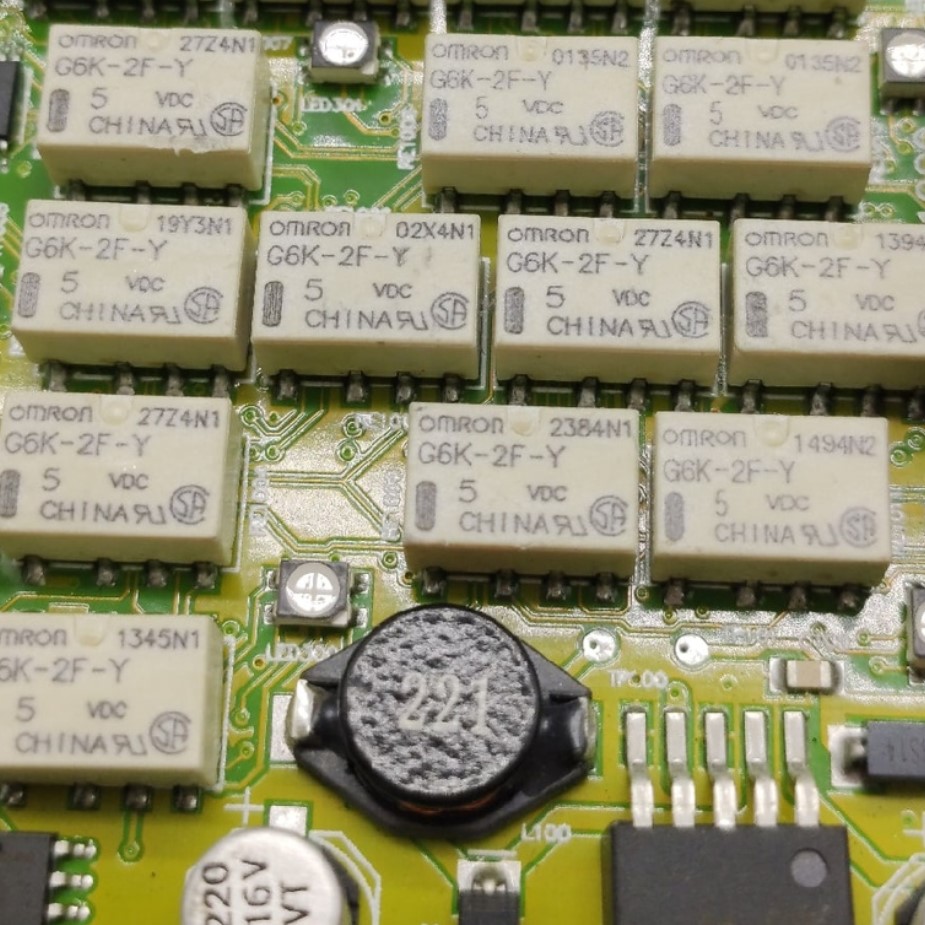

Реле 5 вольт!

Многие пользователи сталкивались с такой проблемой, как невозможность связи с тем или иным  автомобилем.

Delphi Ds150e плата Dark Green 2023 W.Easy FW 3200 Wurth Modified качества А+++++ и реле на 5 вольт!

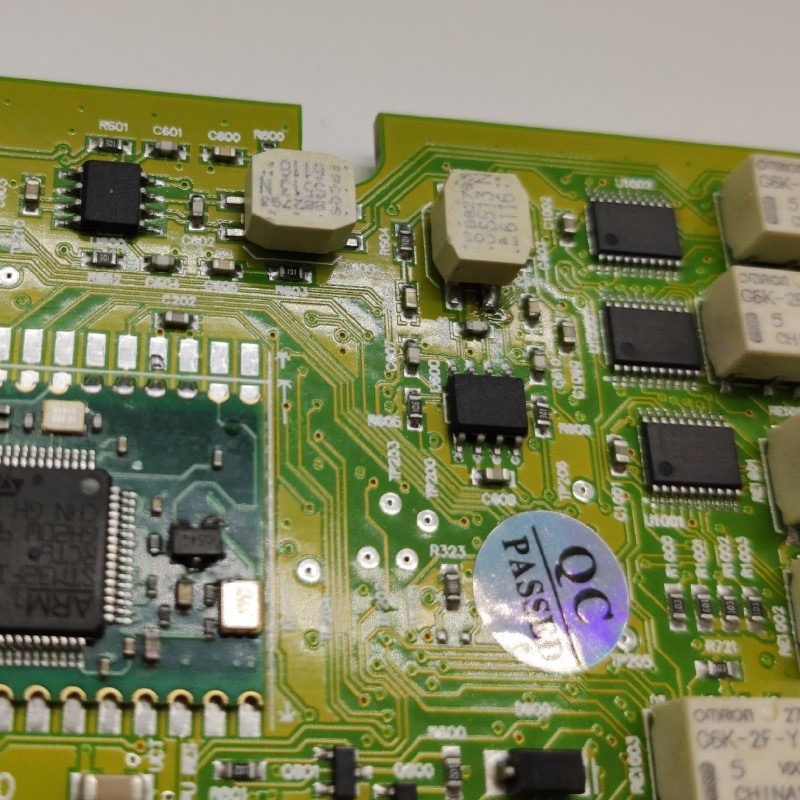

Плата Dark Green 2023 (Реле 5 вольт)

8 переходников для легковых и легких коммерческих автомобилей

Wurth WOW 5.00.12 RUS

Wurth WOW 5.00.12 R2

USB Flash карта с ПО 32 Гб

Флешка Micro SD для “черного ящика” 4Гб

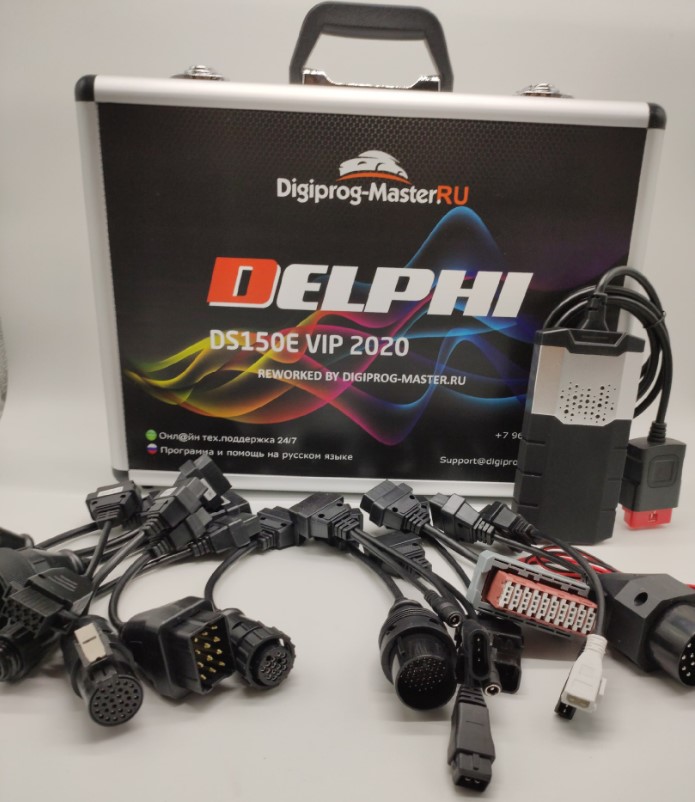

Фирменный кейс с ложементом-конструктором

Автосканер Delphi ds150 принадлежит к современному поколению мультимарочных сканеров. Многофункциональный и доступный по цене, Delphi ds150 обладает массой достоинств. На рынке автосканеров представлен ряд из шести аналоговых продуктов под этой маркой. Все они отвечают взыскательному вкусу простых автовладельцев, желающих приобрести максимально качественный  мультимарочный автосканер, за низкую цену. Работают эти шесть разновидностей на различных платах, по-разному выглядят внешне, у них различные основы.

Все они отличаются друг от друга, как внешними данными, так и электронными начинками. Значительные различия наблюдаются и в цене, в пределах схем реализации одной- и двухплатных приборов.

Дело в том, что для выпуска сканера на одной плате используются дорогостоящие разработки и более сложные процессы, чем для простых приборов с двумя платами, что, несомненно, сказывается на себестоимости и соответственно конечной цене.

Автосканер Delphi DS150 применяют в диагностике до 4200 моделей автомобилей 50 марок мировых автопроизводителей.

Он обслуживает как легковой, так и многотоннажный транспорт, с двигателями, работающими на разных видах топлива.

Представляет собой красно-черный пластиковый корпус, в котором находится само устройство, под алюминиевым остовом с многочисленными дырочками для визуального наблюдения. Других разновидностей по внешним данным на рынке не существует, поэтому его легко узнать.

В составе комплекта поставляется бортовой регистратор, распознающий тестируемый объект. Программы работают на Windows, а также Vista. Удобоваримый интерфейс, с множественными диалоговыми окнами и пошаговыми инструкциями, делают эту программу диагностики наиболее предпочтительной для автолюбителей.

Delphi DS150 активно использует заводские каталоги инструкций и запчастей многих марок авто, имеет доступ к работе с обширной базой автомобилей «WOW!», где собраны руководства по ремонту, схемы и рекомендации по этим моделям. Программа русифицирована, однако, недостаточно высокий уровень перевода может создавать трудности в работе. Поэтому, если есть возможность, лучше использовать англоязычную версию.

Блоки, которые читает Delphi DS150

В обязанности нашего прибора входит мониторинг и выявление неполадок в следующих системах автомобиля:

Установка программы для автосканера Delphi DS150

Тут можно еще добавить, что если вам необходимо установить ПО еще и для грузовых машин, то весь процесс повторяется заново, не удаляя предыдущей установки. Просто у вас будут два ярлыка на экране, для запуска с разных профилей.

Возможности Delphi DS150 с различными программными обеспечениями

В зависимости от поддерживаемых протоколов и заложенных производителем функций в программное обеспечение бортового компьютера, автосканер имеет различный функционал  в работе с разными моделями авто. Однако, сканер способен тестировать блок ECU с ограниченными функциями, на основе протокола Generic OBD или eOBD, вне зависимости от ПО компьютера авто.

https://youtube.com/watch?v=6qp0gxSEh9E%3Ffeature%3Doembed

Сопряжение с ПО машины оптимизирует работу сканера по расширению функционала, увеличению масштаба охвата систем авто и корректности полученных результатов.

Итак, наш автосканер умеет:

В комплектацию прибора входят, помимо самого сканера, кабели (OBD2, USB) и адаптер для подключения к автомобилю, программное обеспечение и инструкция по применению, записанные на диске, а так же гарантийный талон.

Гарантии производителя распространяются на следующие аспекты:

— качество всех составляющих прибора и их соединения. Это одноплатная модель, с гарантированным высоким показателем прочности пайки;

— программное обеспечение, с полным набором инструментов, необходимых для проведения качественной и быстрой диагностики;

— бесплатная автоматическая загрузка последних разработок и обновление программы.

Резюмируя все вышесказанное, отметим, что многочисленные пользователи подтверждают отличное качество изготовления, удобную конструкцию и долгий эксплуатационный срок прибора. Широкий функционал позволяет проводить диагностику и устранение несложных проблем самостоятельно, не теряя время и деньги на посещение центров автосервиса. Вы можете следить за корректной работой всех элементов в машине, проводя регулярное считывание текущих параметров. В сочетании с профилактическими мероприятиями по техническому обслуживанию и внимательному отношению к автомобилю, своевременная диагностика при помощи автосканера Delphi DS150 продлит качественную работу вашего авто на долгие годы.

Пример проведения диагностики и использования автосканера на практике

Автомобиль: Mazda 6

Год выпуска: 2013

Устройство для диагностики: Делфи DS150e 2016 г.

ПО: Делфи 2014 Release 2 (2.14.2.7)

Вернуться к списку публикаций

CDP Pro

Корпус данного устройства сделан из пластмассы. Он имеет высокую прочность и выполнен в золотистом цвете. Торцевая часть черная, получила овальную форму. Нередко водители называют данный автосканер «старым двухплатным».

Чем же он отличается? Прибор имеет несъемный кабель, антенну для работы по блютузу, три индикатора. Помимо этого на устройстве размещена наклейка сине-голубого цвета.

Ассортимент

Многие продавцы отдают данный автосканер по довольно высокой стоимости, акцентируя внимание на множественных преимуществах и функциях, которые, в принципе, для такого типа приборов не считаются банальными. Очень часто продавцы лгут о технических характеристиках устройства, называя модель Bluetooth Delphi DS150E, установка которого будет описана немного ниже, одной из лучших. Но так ли это?

В целом, если взять во внимание популярность подобного диагностического оборудования, можно сказать о том, что желание автолюбителей приобрести подобный прибор не считается каким-то необычным. Водители нередко пытаются сделать акцент на более дешевых моделях с качественными деталями и многофункциональностью. Какая из шести версий данного прибора считается таковой, а кому необходимо отдать предпочтение? Об этом всем – ниже.

TCS CDP Plus

Следующий автосканер, который сделан в пластиковом корпусе, имеет довольно удобную эргономику. На основе имеется углубление для рук. Оно получило вид трапеции. Этот вариант от оригинального отличается тем, что выполнен в трех различных цветах: красном, белом, голубом. Световые индикаторы опять-таки располагаются в форме квадрата. Подключить сканер можно при помощи специального провода, он съемного типа и идет в комплекте. На поверхности имеется разъем с подсветкой. Порты для USB-кабеля и карты памяти находятся на противоположном торце. Они закрыты заглушками из резины. На лицевой части устройства можно заметить название модели.
