Рено логан 2007 разъем диагностики

Автор вопроса: Иван Ярмак

Что такое клип для Рено?

Renault can clip ver 183 (Рено Кан Клип Версия 183). Диагностический сканер Renault Can Clip предназначен для компьютерной диагностики автомобилей концерна Renault выпуска после 1990 года. В настоящий момент адаптер Renault Can Clip на базе чипа Rlt2002 поддерживают работу с программами до 183 версии.

Основные коды ошибок Рено Логан

Все датчики, которые ранее устанавливались на автомобиль, имели 12 разъемов. Современные имеют уже 16. Сам разъем напоминает трапецию. Если разъёма нет в бардачке, значит его убрали (спрятали) в противоугонных целях при установке сигнализации. Тогда ищите его в любом месте под панелью приборов (о демонтаже приборной панели здесь).

Где находится диагностический разъем Рено Логан

В бортовом оборудовании современных автомобилей, в том числе и Рено Логан, присутствует огромное количество электронных блоков и датчиков, позволяющих отслеживать состояние и работу большинства узлов и систем, главное знать, где находится тот или иной элемент. При появлении неисправности данные блоки выдают конкретные ошибки, которые регистрируются в памяти бортового компьютера. Определить и идентифицировать перечень появившихся ошибок возможно посредством подключения специального диагностического устройства.

У многих владельцев Renault Logan при появлении на приборной панели соответствующего сигнала (символа), свидетельствующего о наличии ошибок в бортовой электронной системе, возникает непреодолимое желание самостоятельно осуществить диагностирование.

В данном материале мы рассмотрим:

Сегодня на рынке присутствуют электронные устройства, имеющие специальный диагностический разъем «OBD» для коммутации с бортовой автомобильной сетью. В их числе:

Также можно отыскать множество других устройств-сканеров, которые также имеют диагностический разъем, однако мы остановимся на этих двух вариантах, позволяющих обеспечить 100-процентную коммутацию с диагностической розеткой в Рено Логан.

1. ELM 327 позиционируется как универсальный сканер, позволяющий осуществлять считывание кодов ошибок бортовых электронных систем.

Этот прибор принадлежит к когорте бюджетных устройств и доступен для многочисленной армии владельцев Рено Логан. Для запуска аппарата в действие следует установить некоторые программы, посредством которых осуществляется диагностирование. Устройство имеет диагностический разъем, который позволяет беспроблемно коммутироваться с входными «розетками» большинства моделей автомобилей «свежих» годов выпуска, в том числе и Renault Logan.

2. «Renault Clip» является дилерским диагностическим оборудованием, позволяющим выполнить сканирование системы автомобиля с целью последующего исправления идентифицированных ошибок.

Стоимость последнего сканирующего комплекса весьма высока, поскольку в его софте присутствует фирменная программа Рено, которой доступна возможность не только регистрировать некорректную работу электронных узлов, но и изменять по собственной воле владельца Renault Logan некоторые параметры настроек программ блока управления, отвечающих за функционирование конкретных узлов.

Для повседневного любительского применения рекомендуем склониться к приобретению именно «ELM 327». Устройство качественно выполнит диагностику и сбережет определенную долю средств в «семейном кошельке».

Рено Логан расход топлива на 100 км

Как снять заднее сидение Рено Логан

Рено Логан замена датчика холостого хода

Как выполнить диагностирование?

Прибор обладает удобной функцией, позволяющей выполнить сканирование конкретного электронного блока.

Обнаруженные неисправности (ошибки) можно удалить из запоминающего устройства, присутствующего в модуле управления Рено Логан. Если попытка удаления не удалась, то соответствующую неисправность конкретного узла необходимо ликвидировать посредством ремонта или замены некорректно функционирующего элемента. При отсутствии должного опыта в указанных ремонтных операциях рекомендуем воспользоваться помощью профессионального сервиса.

В интернете сегодня можно отыскать расшифровки кодов всевозможных ошибок. Это позволяет самостоятельно идентифицировать неисправность и ее устранить без вмешательства специализированной мастерской.

Завершив процесс сканирования, выключаем зажигание и отсоединяем диагностический разъем устройства от автомобильной «розетки».

Немного о достоинствах

Как выяснилось, выполнить диагностику бортовой сети в Рено Логан достаточно просто, главное знать, где находится тот или иной элемнет. Приобретение сканера также резонно, поскольку его стоимость привлекательна. Обзаведясь таким устройством, можно достичь существенной экономии, ведь потребность в диагностике у современного автомобиля – нередкое явление.

При загорании в комбинации лампы Check Engyne не всегда удается понять, что произошло и какая неисправность вдруг приключилась. Так как при этом двигатель может работать без видимых изменений и не переходить на резервные режимы.

На примере ЭБУ (контроллера) Simens ЭСУД (электронной системы управления двигателем k7j 1,4 л) автомобиля Рено Логан первого поколения 2007 г. в. попробуем посмотреть ошибки и сбросить их.

Необходимые инструменты и приспособления

— Диагностический прибор (адаптер) ELM 327 V1,5 Bluetooch Android (приобретенный на одном китайском сайте за 600 руб).

Диагностический прибор — адаптер ELM 327 V1,5

— Простой смартфон с ОС Android (в нашем случае с Android 8).

— Программа Torque (Lite), работающая в паре с ELM (скачана в сети из магазина приложений для Android).

Как посмотреть ошибки ЭБУ ЭСУД Рено Логан и сбросить их?

Для начала пытаемся «подружить» адаптер ELM и смартфон. Смартфон должен «видеть» адаптер. Для этого проделываем следующее.

Отыскиваем диагностический разъем.

На автомобиле Рено Логан первого поколения это разъем ОВД-2 (OBDII), расположен на задней стенке вещевого ящика (бардачка). И прикрыт пластиковой крышкой. Эту крышку сразу снимаем и отводим в сторону.

Вставляем в разъем диагностический прибор ELM.

Зажигание при этом должно быть выключено. Разъем и штекер адаптера по форме одинаковые. Поэтому вставлять адаптер нужно только в одном положении, но не вверх ногами. После установки на приборе загорится красным цветом индикатор. Это значит, что он запитан и готов к работе. См. фото в начале статьи. В дальнейшем на приборе будет загораться зеленая и синяя мигающая индикация, которая сообщает сначала о подключении адаптера к ЭБУ.

Включаем блютуз (Bluetooch) на смартфоне.

В настройках смартфона активируем блютуз. Сразу должен включится автоматический поиск расположенных рядом блютуз-устройств. К числу которых относится и наш адаптер. Необходимо подождать немного пока в списке найденных устройств не появится «OBDII» (он же ОВД-2).

Настраиваем соединение с OBDII.

Для этого нажимаем на устройство OBDII  в этом списке. Появится диалоговое окно с предложением ввести пароль. Вот варианты паролей 0000, 1234, 6789. В нашем случае подошел 1234. После ввода пароля на экране смартфона должно появиться сообщение об успешном подключении.

Соединямся по Bluetooch с адаптером ELM

Все, устройства «сконнектили», теперь настал черед подключить к ним программу и немного настроить ее для передачи данных. После чего проверить ошибки и удалить их. Для этого проделываем следующее.

Перед настройкой программы включаем зажигание.

Если перед диагностикой снималась клемма с АКБ (и от этого ошибки были сброшены), то запускаем двигатель и даем ему немного поработать (лучше даже немного проехать на автомобиле). Если клемма не снималась, то двигатель можно не запускать так как все ошибки постоянно хранятся в памяти ЭБУ и нам нужно просто считать их.

Запускаем на телефоне программу Torque (Lite).

Выставляем в ней следующие настройки.

— Нажимаем на шестеренку на главном экране программы. Откроется общее меню программы.

— В нем выбираем пункт «Настройки» в нижней части списка. Жмем на него.

— Появляется новое меню. В нем нужно теперь выбрать пункт «Настройки адаптера ОВД». Нажимаем на него.

— Появляется меню с настройками адаптера.

— Сначала нажимаем пункт меню «Тип подключения». Выбираем в нем Bluetooch.

— Потом нажимаем пункт «Выберете Bluetooch устройство». Появится диалоговое окно, где нужно выбрать наш адаптер (поставить галочку в кружке). В нашем случае это OBDII.

Выбираем тип соединения Bluetooch и устройство — OBDII

Соединяемся с адаптером ELM.

После приведенных выше настроек соединение происходит автоматически. Необходимо лишь выждать несколько секунд. После соединения на экране смартфона будет выведено сообщение об успешном соединении.

Проверяем наличие ошибок.

В настройках программы нажимаем кнопку «Fault Codes» и «Show logged faults».

В меню программы последовательно нажимаем кнопку «Fault Codes» и потом кнопку «Show logged faults» для поиска ошибок ЭБУ

Через некоторое время на экран будет выведен список ошибок ЭБУ, либо сообщение, что ошибки отсутствуют.

Если ошибки есть, расшифровываем их код. См. «Коды ошибок ЭБУ Simens ЭСУД автомобиля Рено Логан первого поколения».

Сбрасываем ошибки ЭБУ ЭСУД.

Для сброса ошибок нажимаем кнопку «Clear logged fault(s)» в общем меню программы. После сброса ошибок лампа Check Engyne в комбинации приборов должна погаснуть.

Кнопка в меню программы Torque для сброса ошибок ЭБУ ЭСУД

Отключаем диагностический прибор ELM 327.

Важно правильно отключить ELM 327, так есть риск сжечь ЭБУ. Для отключения в меню программы нажмите «Выход», дождитесь пока соединение разорвется. Выключите зажигание. После чего извлеките прибор из диагностического разъема.

При следующем подключении адаптера ELM и программы Torque соединение произойдет автоматически и ни чего настраивать будет не нужно. Алгоритм будет следующий: воткнули адаптер (при выключенном зажигании), смартфон сам обнаружил его и вывел сообщение на экран, включили зажигание, запустили программу на смартфоне, она сама подключается и выводит сообщение об успешном соединении. Можно просматривать и удалять ошибки ЭБУ.

Примечания и дополнения

— ЭСУД «Siemens Sirius» имеет средства самодиагностики, соответствующие протоколу OBD II. Они обеспечивают проверку формируемых сигналов на соответствие реальному диапазону и логическую достоверность. Если программа диагностики обнаруживает какое-то несоответствие (сигнал датчика не вписывается в реальный диапазон или противоречит сигналу с другого датчика, отсутствует электропитание и т.п.), в память контроллера (ЭБУ) ошибок записывается один или несколько соответствующих кодов неисправностей, а на приборной панели загорается лампа «проверь двигатель» — Check Engyne. Помимо этого система контролирует состояние диагностического оборудования.

Еще статьи по ЭБУ ЭСУД автомобиля Рено Логан

— Адаптация регулятора холостого хода (РХХ) на Рено Логан

— Датчик абсолютного давления воздуха ЭСУД Рено Логан

— Датчик температуры воздуха во впускном коллекторе Рено Логан

— Признаки (симптомы) неисправности датчика концентрации кислорода

— Реле бензонасоса Рено Логан

Подписывайтесь на нас!

• Компьютерная автодиагностика Рено Логан и Логан 2
• Частые вопросы по автодиагностике через компьютер или смартфон Логан и Логан 2

В ECU (ЭБУ) автомобили Рено Логан первого и второго поколения встраивается CAN-шина, за счет которой можно получать информацию о неисправностях двигателя, систем впрыска, датчиков. Данные так же дополняются кодами ошибок и показаниями датчиков, что упрощает диагностику.

Материал подойдёт владельцам автомобилей: Logan и Logan 2

Параметры диагностики для серийного ЭБУ

* Данные параметры можно посмотреть через программу Dialogys 4.74.

Делали вы компьютерную диагностику самостоятельно?

Илья ВасильевАвтор сайта / Диагност

Публикую статьи с обзорами диагностического оборудования, делюсь опытом, программами и инструкциями.

Диагностика автомобиля через разъём obd 2

Приехав на диагностику двигателя, (где в течении пяти минут мастером была найдена ошибка), автомобиль был проверен и все было исправлено. Виновником оказался датчик дроссельной заслонки, который и выдавал ошибку.

Мастер через смартфон подключился к диагностической фишке в перчаточном ящике автомобиля Рено Логан и определил ошибку. Ошибку стерли, лампа предупреждения погасла, и двигатель радостно заработал в прежнем нормальном режиме.

Теперь нужно поездить некоторое время и если неисправность повторится, то нужно будет заехать на сервис и почистить дроссельную заслонку. Пока двигатель работает стабильно, не плывут обороты, в общем можно сказать -все встало на свои места.

Адаптер elm327 (wifi) связывает диагностическое программное обеспечения с эбу автомобиля посредством телефонов, компьютера, ноутбуков, планшетов. Подключается через стандартный коннектор (разъем) OBD-2.

Затем, после подключения адаптера, через смартфон мастер зашел в программу диагностики двигателя и нашел проблему – неисправность датчика положения дроссельной заслонки.

Адаптер для диагностики автомобилей своими силами

Адаптер ELM327 необходим для диагностики двигателя автомобилей своими силами. Он позволяет находить коды ошибок, обнаруженные системой самодиагностики бортового компьютера, определять их и стирать ошибки. Надо лишь связать специальную программу в смартфоне с программой эбу автомобиля.

После подключения адаптера, нужно активировать на телефоне диагностическое программное обеспечение и система диагностики готова к работе. Кроме нахождения возникших ошибок, адаптер elm 327 позволяет контролировать основные параметры работы двигателя – обороты, скорость, напряжение бортовой сети, состояние датчиков и прочие параметры.

Также с помощью адаптера можно контролировать расход топлива двигателем – мгновенный и средний, а также осуществлять мониторинг поездки — определять расстояние, время в пути, скорость, расход, а также контроль прогрева двигателя в холодную погоду.

Что такое elm327

Замена масла в Рено Логан

Механическая коробка передач весьма надежна. Это относится и к модификации JH3, и к более поздней JH5. Из характерных неисправностей JH3 можно отметить лишь течь масла из-под сальника на левом внутреннем шарнире.

Совет «За рулем»

Заводская инструкция не предполагает замену масла в коробке. Но я советую, вопреки регламенту, менять масло хотя бы раз в 60 000–80 000 км. Мы так и делаем на редакционном Ларгусе с такой же коробкой передач. Опыт показал, что после замены масла передачи включаются заметно легче.

Автоматическая четырехступенчатая гидромеханическая коробка DP2 является прямым потомком ненадежной DP0. После множества модернизаций ее ресурс удалось увеличить до 150 000 км. Маловато по современным меркам.

А японский вариатор Jatco (JF15E) — относительно современный агрегат, причем создан он с учетом опыта доработок двух предыдущих поколений вариаторов. Эта коробка отличается компактными размерами и рядом интересных технических решений. К примеру, за счет двухступенчатой шестеренной передачи диапазон вариаторной части расширяется почти в два раза. Это снижает нагрузку на ремень и позволяет сделать коробку очень компактной. Жаль, что ресурс в большинстве случаев немногим более 100 000 км.

Я бы посоветовал брать Логан с механической коробкой передач. Если нужен автомат, лучше выбрать меньшее из двух зол — гидромеханику DP2, отчасти и потому, что работает она в паре с надежным мотором К4М.

Штатная стальная защита силового агрегата настолько прочна и надежна,что пришлась бы впору и кроссоверам.

Частые вопросы по автодиагностике через компьютер или смартфон Логан и Логан 2

OBD2 адаптеры и сканеры позволяет считать и расшифровать большинство кодов, ознакомиться с показаниями датчиков в режиме реального времени.

Диагностика двигателя и датчиков рено логан через OBD2

Через OBD2 интерфейс можно провести диагностику и считать параметры с датчиков двигателя:

Для подробного изучения датчиков и системы управления двигателем EMS 31-32 ознакомьтесь с документацией ниже:

Simens (контроллер EMS 31-32) (.PDF)

Подходящие адаптеры для диагностики Логан

Используются адаптеры с микроконтроллером ELM327, поддерживающие протоколы ISO 14230 или 9141-2. Они могут подключаться через Wi-Fi или Bluetooth.

Для автолюбителей рекомендуется использовать универсальный OBD2 Scan Tool Pro с прошивкой v. 1.5.

Для адаптеров требуется внешний приёмник в виде ноутбука или смартфона, на котором установлена диагностическая программа, например ПО Torque Pro или OBD Car Doctor.

Подходящие сканеры для диагностики автомобиля Рено Логан

Механику, например, ходовую часть, проверить этим сканером невозможно. Если в системах установлены датчики, то показания и ошибки отобразиться, например такие как датчик АБС, датчики в коробке передач и т.д

Перед активацией необходимо узнать версию прошивки приборной панели. Сделать это можно, зажав кнопку суточного пробега и включив зажигание. Если появившиеся цифры заканчиваются на «01» и другие нечётные, то стоит урезанная версия прошивки, которой нужна активация.

Теперь нужно посетить радиомагазин и приобрести следующие детали:

Для предварительной проверки программатора лучше приобрести микросхему 93C56 любого производителя, для подключения — много тонких проводков. Общая стоимость всех частей вряд ли превысит 100 рублей. Диоды перед сборкой лучше проверить, так как существует возможность приобрести пробитые.

В будущем при работе с компьютером Рено пригодится диагностический режим — он предоставляет информацию о следующих параметрах:

Диагностика Логана поддерживает пять режимов информирования. Первый режим показывает версию прошивки компьютера. Второй — параметры ЖК-дисплея, в нём активируются всего его элементы. В первой слева цифре нет одного элемента, но так у всех.

Третий экран отображает количество оставшегося в баке топлива, но только меньше 50 литров. Если бензина больше, то все равно будет цифра 50. Четвёртый экран показывает моментальный расход на автомобилях с объёмом двигателя 1.4, 1.6, 1.8 и других. При наличии неполадок в цепи на экране будет прочерк.

Для выхода из режима необходимо в течение нескольких секунд удерживать штырёк.

Краска, как на любом бюджетном автомобиле, довольно легко скалывается в районе передней кромки капота, и эти сколы со временем «зацветают». Особенно часто это происходит на машинах, окрашенных неметалликом, и тех, которые много ездят по загородным дорогам. Уплотнители дверей протирают краску на внутренних поверхностях дверных проемов порой до металла. А еще отсутствует защита кромок колесных арок от пескоструя.

Дмитрий Гаврилашенко, оценщик* компании Automama — розничной сети автомобилей с пробегом:

— Седанов Logan у нас в продаже значительно меньше, чем одноплатформенных хэтчбеков Sandero. Но технически эти автомобили мало чем отличаются, поэтому все сказанное в отношении Sandero можно в полной мере спроецировать и на Logan.

По нашей оценке, первое поколение Sandero обладает большей ликвидностью, чем вторая генерация модели. Так, средний срок продажи Sandero первого поколения составляет порядка 20 дней, а вот второго — уже более 30 дней. Для сравнения, у Соляриса этот показатель составляет 25 дней, у Polo седана — 18 дней.

Самой популярной коробкой на вторичном рынке является механическая — 66%, на втором месте классический автомат с долей в 20%. Новомодный вариатор пока не заслужил доверия у покупателей — количество предложений составляет 14%.

Оценщик — сотрудник компании, который определяет рекомендованную рыночную цену автомобиля с учетом года выпуска, пробега и реального технического состояния, а также ориентировочный срок продажи конкретного экземпляра.

Логан второго поколения в целом немного менее надежен, чем неубиваемый Logan I. Важно выбрать правильную комплектацию. Учитывая вышеназванные дефекты, я бы порекомендовал покупать Logan тем, кому нужна энергоемкая подвеска, просторный салон, при этом нет никаких драйверских амбиций. Рекомендую версию со 102-сильным шестнадцатиклапанным двигателем — самым ресурсным и беспроблемным. Не стоит питать надежды на высокую ходимость двухпедальных Логанов. Очень надежной коробкой будет только механическая.

Проблемы Renault Logan, с которыми сталкиваются все (почти) владельцы

Диагностика – не панацея для вашего авто

Двигатель современного транспортного средства оборудован бортовым компьютером, который способен еще на ранней стадии выявит неисправность в датчике или целой системе. Если ошибка незначительная, то советуем вам избавиться от мерцающего «Check», т.к. при возникновении новых неполадок в Логане, горящая лампочка уже не привлечет вашего внимания.

Часто водители говорят, что съездили в сервисный центр, выложили тысячу рублей и со спокойной совестью уехали. Большинство «спецов» даже не утруждаются сообщить причины загорания чека или же пользуются стандартными для всех фразами «Плохое качество топлива – съездите на другую заправку». На горе- СТО будьте готовы обновить датчики на авто, но как показывает практика, от загорания ошибки в дальнейшем это вас не спасет, неисправность же никуда не делась.

Сбросить ошибку легко и самому. Для обнуления памяти бортового компьютера снимите клемму с аккумуляторной батареи на пару секунд. Но чек будет доставать вас и дальше, если вы не починили неисправность в авто, поэтому обязательно пройдите диагностику. Renault Logan, старше 2000 года выпуска, оснащен диагностическим разъемом ОВD2, который понадобиться для этой процедуры.

Программирование микросхемы на плате

После успешной прошивки подключаемся к микросхемам на плате приборной панели. Для начала нужно сохранить дамп памяти, полученный файл будет иметь расширение «.bin».

Для продолжения работы понадобится программа LFE 6.2. В ней нужно открыть прошивку, и можно приступать к редактированию.

Примечание: Очень важно, чтоб номер новой прошивки соответствовал старой: на место 7101 нужно ставить 7102, на место 6001 — 6002. Много пытавшихся самостоятельно прошить бортовой компьютер Рено ошибались на этом пункте, что приводило к поломке.

Отредактировав нужные параметры, жмём кнопку SWAP. Все значения поменялись, так и должно быть. Сохраняем изменённую прошивку и, при помощи «Хамелеона 1.6» устанавливаем её на чип. Теперь бортовой компьютер Рено активирован. Остаётся поставить все обратно на свои места.

В чем прелесть последнего способа диагностики:

2. Что понадобится? Купите в специальной мастерской или через интернет адаптер ELM327. Для подключения подойдет телефон, планшет, например, на базе ОС Android, или смартфон с Windows Mobile. Если у вас IPhone, то программка найдется и для него, но к нему подойдет не BlueTooth, а WiFi оборудование.

Как диагностировать Рено Логан при помощи бортового компьютера

Диагностика Рено Логан при помощи бортового компьютера. Перед тем, как приступить к самостоятельной диагностике вашего Рено Логан, попытайтесь ответить на небольшой перечень вопросов:

Ответив на все эти вопросы, можно приступать к самой процедуре диагностики:

Вот так, достаточно просто можно продиагностировать свой автомобиль, не прибегая к посторонней помощи. При этом, заметьте, все ваши действия четко соответствуют логике автопроизводителя, который оборудовал автомобиль бортовым компьютером.

Как это работает

Как и в любом другом автомобиле, на Рено Сандеро «общение» между машиной и ноутбуком происходит посредством специального блока-переходника, который одной стороной подсоединяется к специальному разъему, расположенному в салоне, а другой подсоединяется к USB разъему ноутбука или подключается к нему посредством беспроводного соединения по Bluetooth.

Управлением передачей информации занимается специальная программа, предоставляемая в комплекте с диагностическим разъемом. Задача пользователя заключается лишь в том, чтобы включить компьютер, запустить программу и подключиться к разъему в автомобиле. На он находится в бардачке, вдоль задней его стенки.

Сам штекер имеет тип ODB II и применяется на подавляющем большинстве легковых автомобилей малого и среднего класса. Для такого типа штекера оборудование стоит крайне дорого, и, с первого взгляда, перекрывает все пути к работе с электроникой своими руками, без помощи профессионалов.

На деле, в случае с Рено, все оказывается гораздо проще, ведь мировой рынок предлагает многочисленные реплики (копии) данных устройств. Приобретение таких девайсов, с одной стороны, — это кот в мешке, ведь копия может оказаться недостаточно качественной. С другой, это дает огромные возможности владельцу и, в случае успеха, позволяет сэкономить немало средств.

Как сбросить информацию об ошибке самостоятельно

На первый взгляд, сделать это совершенно несложно: снимите клемму с аккумуляторной батареи, немного подождите, и сигнал пропадет. Это было бы справедливо, если бы неисправность устранялась так же просто. При восстановлении питания бортовой компьютер вновь сообщит вам о поломке.

Диагностика Рено Логан. Выход один — пройти диагностику и устранить причину сигнала. Автомобили Рено Логан, выпущенные после 2000 года, оборудованы диагностическим разъемом ОВD2, который совершенно необходим для выполнения этой процедуры. Если вы освоите данную методику, то получите множество положительных моментов:

Где находится диагностический разъем Рено Сандеро?

Как правило диагностический разъем такого типа на автомобилях Рено располагается под капотом автомобиля на перегородке между моторным отсеком и салоном самого автомобиля.

Где находится диагностический разъем Рено Каптур?

Посмотри под ковриком где розетка , в нише перед коробкой передач.

Где в Логане разъем диагностики?

У нас есть 34 ответов на вопрос Где в Логане разъем диагностики? Скорее всего, этого будет достаточно, чтобы вы получили ответ на ваш вопрос.

Отвечает Илья Ларин

Где находится разъем для диагностики у Рено Логан Колодка для диагностики 16 PIN (16 коннекторов) у Renault Logan расположен в бардачке со стороны пассажира, на задней стенке. У коннектора имеется заглушка, сам разъём выполнен в желтом цвете.24 июн. 2019 г.

Renault Logan 2

Кодов и сообщений бортового компьютера очень много, поэтому разделили их на группы.

Ошибки с начальной U/D

В Renault Logan первого поколения, выпускавшимся с 2005 по 2015 годы, установлен ЭБУ EMS-3132. Логан2 выпускается с 2014 года и оснащается ЭБУ Siemens EMS-3120, 3124. Для диагностики, считывания показателей и ошибок используются автомобильные сканеры ELM327.

—>Автозапчасти и СТО —>

Данный адаптер предназначен для подключения различных современных диагностических сканеров с OBD2 разъемом к автомобилям марки Renault, имеющим 12-ти контактный разъем.

Распиновка 12-контактного разъема:

1 — K-линия диагностики АКПП (AD4); 2 — масса; 6 — питание +12 В; 7 — K-линия диагностики АКПП (М); 8 — L-линия диагностики двигателя (системы Siemens/Bendix/Renix SPI/MPI); 9 — K-линия диагностики двигателя (системы Siemens/Bendix/Renix SPI/MPI); 10 — L-линия диагностики двигателя (системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2); 11 — K-линия диагностики двигателя (системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2), ABS, AirBag.

Распиновка 16-контактного трапециевидного разъема OBD2:

1 — определяется производителем; 2 — шина J1850; 3 — определяется производителем; 4 — заземление шасси; 5 — сигнальное заземление; 6 — CAN (прямой) J2284; 7 — ISO 9141 — 2 (К — линия); 8 и 9 — определяется производителем; 10 — шина J1850; 11, 12, 13 — определяются производителем; 14 — CAN (инвестированный) J2284; 15 — ISO 9141 — 2 (L — линия); 16 — напряжение аккумулятора.

Все современные диагностические адаптеры имеют разъем стандарта OBD 2 и не нуждаются в переходниках, в случае если на Вашем автомобили Рено установлен 12-ти пиновый диагностический разъем , то Вам может пригодится соответствующий переходник Рено с 12 пин на OBD 2 .

Диагностические разъемы применяемые в автомобилях семейства Renault не отличаются большим разнообразием в отличие от автоконцернов японского производства и на настоящий момент известно два типа диагностических разъемов автомобилей Рено.

На автомобилях Рено ориентировочно до 1998 года применялся 12-ти контактный диагностический разъем прямоугольной формы.

Представленный 12-ти пиновый диагностический разъем автомобиля Рено имеет следующую распиновку:

1 K-линия диагностики АКПП автомобиля (AD4)

7 K-линия диагностики АКПП автомобиля (M)

8 L-линия диагностики двигателя автомобиля(системы Siemens/Bendix/Renix SPI/MPI)

9 K-линия диагностики двигателя автомобиля(системы Siemens/Bendix/Renix SPI/MPI)

10 L-линия диагностики двигателя автомобиля(системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2)

11 K-линия диагностики двигателя автомобиля(системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2), ABS, AirBag

На современных моделях автомобилей Рено (Renault), большинство моделей после 1997 года и все современные модели, имеют 16-ти контактный разъем OBD-IIвыполненный в форме трапеции.

Данный диагностический разъем на автомобилях Рено располагается, как правило под торпедой (под рулевой колонкой)

в ногах у переднего пассажира (Renault Avantime)

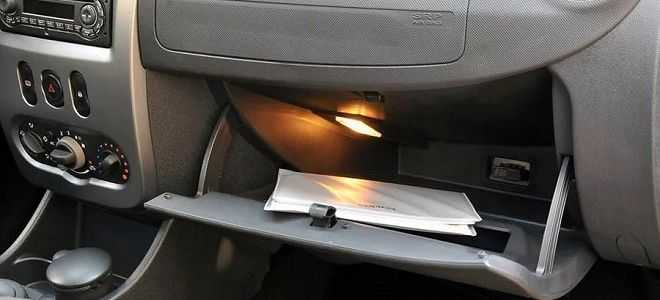

либо на задней стенке вещевого ящика (бардачка) автомобиля (к примеру на Рено Логан) за пластиковой крышкой

Распиновка диагностического разъема стандарта OBD 2

4 Заземление кузова автомобиля

5 Сигнальное заземление автомобиля

6 Линия CAN-High, J-2284

7 К-линия диагностики автомобиля(ISO 9141-2 и ISO/DIS 14230-4)

14 Линия CAN-Low, J-2284

15 L-линия диагностики автомобиля(ISO 9141-2 и ISO/DIS 14230-4)

Схема соединений диагностического разъема Renault Logan 2004-2009 Бензин

Для компьютерной диагностики через смартфон или ноутбук, требуется знать расположение OBD2 (диагностического разъема), его распиновку и тип. Статья актуальна для автомобилей Рено Логан 1 и 2 поколения.

На Logan 1 и 2 тип колодки не зависит от года выпуска автомобиля. Автомобили комплектуют 16 контактным разъемом в виде трапеции.

Расположение диагностического разъема на Рено Логан

Диагностический разъём в бардачке прикрыт декоративной заглушкой

Расположен такой разъем в бардачке, в верхней его части.

Самый недорогой адаптер от ДЯДИ ЛЯО с АлиЭкспресса

Для подключения к системе используется специальный кабель или bluetooth-адаптер. Кстати, такое расположение перекочевало и в Рено Дастер.

Ранее такие разъемы устанавливались под капотом авто.

После проведения диагностики, при помощи этого разъема можно выявить любую неполадку систем авто. Все они отображаются в виде кодов. В таком коде и зашифрована информация о поломке.

Этот адаптер уже подороже, по размерам больше, техническая начинка получше

Предназначение

Программа Torque в работе

На компьютере (или мобильном телефоне, или планшете) при помощи специальной программы можно провести сканирование систем автомобиля и узнать, какая неполадка в нем присутствует.

Инструкция по выполнению диагностики самостоятельно

Проверка работоспособности основных автомобильных систем может быть произведена двумя способами — с помощью самодиагностики, а также с использованием дополнительного оборудования.

Самодиагностика выполняется так:

Фотогалерея «Самодиагностика приборной панели»

Что касается более тщательной диагностики, то она производится с применением либо специального оборудования, либо адаптера с ноутбуком и соответствующей программой.

Производитель Рено рекомендует использовать такие приборы для проверки:

Производитель не рекомендует использовать оборудование от сторонних разработчиков, которое не предназначено для конкретных моделей авто. Согласно официальным данным, это может привести к тому, что такие устройства не смогут корректно отображать коды неисправностей.

Последовательность проведения тестирования своими руками выглядит так:

Где находится разъём для диагностики Рено Сценик 3?

Диагностический разъем на Рено Сценик 3 находится в центральном тоннеле рядом с подстаканниками. Для доступа к разъему необходимо приподнять резиновый декоративный коврик, подцепив его плоской отверткой.

Как сделать самодиагностику на Рено Дастер?

Самодиагностика.Вставить ключ в замок зажиганияНажать на приборной панели и удерживать кнопку для сброса суточного пробегаЗапустить двигательНе отпускать кнопку до тех пор, пока на дисплее не отобразиться режим тестирования. Это можно определить по взмаху стрелок спидометра и тахометра

Отвечает Алексей Штер

Отвечает Алексей Осинцев

Отвечает Данил Калашников

Как выполнить диагностирование? · Вначале подключаем штекер устройства к специальной «розетке» автомобиля, которая в Рено Логан расположена в нише бардачка.

Отвечает Максим Долматов

Отвечает Стас Древаль

Отвечает Сергей Топер

Диагностический разъем в Рено Дастер находится в перчаточном отсеке (фото и видео)

Отвечает Наталья Осипова

Отвечает Михаил Кочеров

Где находится разъем для диагностики у Рено Логан Колодка для диагностики 16 PIN (16 коннекторов) у Renault Logan расположен в бардачке со стороны пассажира, на задней стенке. У коннектора имеется заглушка, сам разъём выполнен в желтом цвете.Jun 24, 2019

Отвечает Сергей Палей

Отвечает Дмитрий Басаева

Отвечает Михаил Колганов

Отвечает Шамиль Мирный

Расположение диагностического разъема на Renault Logan. ✓ Распиновка OBD2 и фото колодки для подключения савтоканера. Распиновка ЭБУ.

Отвечает Антон Сашка

Отвечает Евгений Иванов

Где находится диагностический разъём OBD2 на автомобиле Renault Logan

Быстрая диагностика и удаление ошибок на Рено Логан

Рено Клио разъем диагностики

Рено Клио разъем диагностики.

Что может cканер ELM 327 + плагин для Renault oт MotorData ?

Диагностический режим Рено Логан, Сандеро, Степвей, Ларгус ( Logan, Sandero, Stepway, lada Largus)

Рено логан 2 пробег 670553!!!!!!! Скрутить пробег без разбора, через обд разъем

http://auto-electronica.ru/contacts/ Корректировка пробега на Рено логан 2 2015 г.в. в автосервисе Гефест в Подмосковье.

Мотаем по OBD Renault Logan 2

Диагностика Ларгуса прибором ELM327.

Всем привет,сегодня хочу рассказать о ELM 327и обзор на неё , с подключением к автомобилю лада ларгус! Двигатель к4м.

Иван Быстров

2. «Renault Clip» является дилерским диагностическим оборудованием, позволяющим выполнить сканирование системы автомобиля с целью последующего исправления идентифицированных ошибок.Стоимость последнего сканирующего комплекса весьма высока, поскольку в его софте присутствует фирменная программа Рено, которой доступна возможность не только регистрировать некорректную работу электронных узлов, но и изменять по собственной воле владельца Renault Logan некоторые параметры настроек программ блока управления, отвечающих за функционирование конкретных узлов.

Где находится разъем диагностики Рено Дастер?

1. Расположение разъема для диагностики у Рено Дастер Колодка для диагностики с 16 PIN у Renault Duster размещён в бардачке, со стороны пассажира, на его задней стенке. У колодки имеется заглушка, а сам разъём выполнен часто в желтом цвете.

На смартфоне нужно установить специальную диагностическую программу, я установил MotorData OBD, и можно самостоятельно определять любые неисправности. Благодаря наличию такого адаптера и смартфона, можно самостоятельно, практически сразу определить любую неисправность в ее зарождении и избежать более серьезных проблем по мере эксплуатации автомобиля.

Где находится разъем для диагностики у Рено Логан

Базирование разъема указано на схеме под позицией 9. Ниже так же представлены наглядные фото.

Фото расположения колодки

Детальнее рассмотреть позицию можно на фотографиях и схемах. С расположением электронного блока управления можно ознакомиться по ссылке в статье «Диагностика Рено Логан». Далее представлена распиновка разъема.

Описание

OBD2 коннектор в форме трапеции, состоит из 16 контактов.

Марки и года

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Разборка панели приборов

Перед тем как установить бортовой компьютер на Рено Дастер необходимо установить на шину разъем. Для этого нужно снять накладку, расположенную на центральной панели авто. Для этого можно использовать специальные пластиковые крючки.

После того, как панель собрана и установлена на место нужно подключиться к диагностическому разъему ноутбук с установленной программой для сканирования системы. С помощью него нужно активировать те функции в прошивке, которые были заблокированы на машине в базовой комплектации и не имеющей БК.

Перед тем как активировать бортовой компьютер на Рено Дастер необходимо найти в перчаточном ящике специальный разъем OBD II. Чтобы подключить ноутбук к автомобилю потребуется специальный диагностический блок. Он может быть выполнен в виде обычного проводного соединения или оснащен беспроводным модулем передачи данных.

Оплата через webmoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Выводы

Зная, где расположен датчик, а также коды основных ошибок, владелец авто сможет самостоятельно выявить неисправность, имею под рукой ноутбук и соответствующее ПО.

Эк запрятали-то!) На самом деле, здорово, что есть ресурсы, где можно узнать такие тонкости по автомобилю. Мне никогда в голову не приходило самостоятельно диагностику компьютера на автомобиле проводить, а это, оказывается, вовсе не сложно!

Вот это они его запрятали. Не могли куда нибудь на видное место установить. Ведь удобная вещичка.

Удобная вещичка для быстрого угона.Прятать надо,а лучше вообще убирать.

Понапакупают и создают кучу мусорной информации.
