Где находится разъем для диагностики у ВАЗ-2110

ВАЗ 2110 с «европанелью» диагностический разъем находится снизу справа от рулевой колонки. Колодка закрыта декоративной крышкой.

  • 12-контактный разъем:
    Им оснащались все инжекторные модели, кроме отдельно взятых сборок после 2002 года, на которых был установлен OBD-II разъем.
  • 16- контактный разъем:
    Им оснащались часть моделей, выпущенных после 2002 года, на которых установлены системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2.

Расположение разъема указано на схеме в позиции №3. Далее так же представлены наглядные фото диагностической колодки.

Про ЭБУ и его расположению написано в статье “Диагностика ВАЗ 2110” . Далее представлена распиновка разъема OBD2 и OBD1, а так же назначение контактов некоторых электронных блоков управления, которые ставились на “Десятки”

Тип разъема №1— 16-ти контактный разъем OBD-II в форме трапеции:

Марки и года: часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2, Январь-7,3.

Тип разъема №2 — 12-ти контактный прямоугольный разъем:
Марки и года: все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем

Описание:

OBD1 (GM12) коннектор прямоугольный формы, состоит из 12 контактов.

Марки и года:

Все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем.

* Connector Keying – Конструктивный элемент разъемного соединителя, гарантирующий правильную ориентацию вилки и розетки.

ВыводЦветНазначение
A Масса
B L-линия диагностики (не всегда разведена)
D СО-потенциометр (не всегда разведена)
G Управление бензонасосом
H Питание 12В (не всегда разведена)
M K-линия диагностики

Описание:

OBD2 коннектор в форме трапеции, состоит из 16 контактов.

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

1  2  3  4  5  6  7  8
9  10111213141516
Меньшая сторона трапеции
ЦветНазначение
2 J1850 Шина
4 Заземление кузова
5 Сигнальное заземление
6 Линия CAN-High, J-2284
7 К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10 J1850 Шина-
14 Линия CAN-Low, J-2284
15 L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 Питание 12В от АКБ

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Фото расположения колодки:

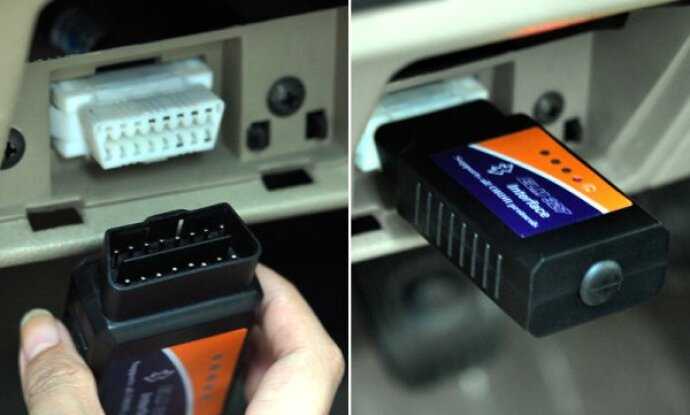

Подключение сканера к колодке:

Правильная схема соединения 12 pin колодки с адаптером 16 pin

Переделка 12 pin на 16 pin

Для чего используется компьютерная диагностика

Данная процедура позволяет сэкономить не только средства, но и время, ведь вам не придется демонтировать узлы или агрегаты. Когда с какой-либо деталью возникает проблема, неисправность выявляется чеком по центру приборной панели, который не перестает светиться даже после того, как двигатель будет запущен.

При этом у водителя есть следующий выход: изучать все узлы машины вручную, демонтировать и проверять каждую из деталей. Для этого необходимо большое количество времени, но это не гарантирует того, что проблема уйдет сама собой. Есть вероятность того, что чек будет продолжать светиться, и вам все-таки придется прибегнуть к профессиональной помощи.

Второй выход из ситуации – проверить автомобиль, применяя компьютерное диагностирование. Специальная программа позволяет комплексно протестировать все системы «десятки». Электронное оборудование дает возможность выявить неисправность и сообщить пользователю о том, какая именно система нуждается в ремонте.

Как понять, что машина неисправна?

На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.

Статью, посвящённую распиновке панели приборов ВАЗ 2110, находится здесь: https://o-b-d.ru/desyatka/elektrooborudovanie/raspinovka-paneli-priborov.html

После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера.

Связь с контроллером осуществляется с помощью колодки диагностики.

Где находится нужный разъем

Чаще всего он располагается под торпедой. Кстати, он может находиться как с правой, так и с левой стороны. В определенных моделях устройство располагается возле рулевой колонки. Может расположиться слева и ниже от нее. У автомобилей, которые обладают европанелью, разъем находится под прикуривателем.

Расположение диагностического разъема ваз 2114

Внимание! Необходимый разъем может прикрываться декоративной панелью.

Стоит сказать о том, что два дополнительных контакта, которые располагаются на диагностической колодке ваз 2114, нужны для температурного датчика внешнего воздуха. После того, как вы осуществите подключение, потребуется активировать К-линию. Она необходима для того, чтобы передавать на устройство всю важную информацию.

Делается это следующим образом:

  1. Проводится соединение метрового провода со вторым контактным разъемной колодки.
  2. Второй конец конец проводится к диагностическому разъему.
  3. Подключение проводится при помощи М-гнезда у колодки ЕВРО 2, либо в седьмое гнездо колодки ЕВРО 3.
  4. Осуществляете подключение бортового компьютера и устанавливаете его в запланированное место.

Подключение к диагностическому разъему

Заводской контролер

На большинстве автомашин ВАЗ 2110 установлен контроллер «Январь-4». Обратная связь в нем не предусмотрена. Сигналом обнаружения неисправности считается включение «CHECK ENGINE». Выявлений неисправностей в таком контролере не так уж много – коды ошибок вычисляются, начиная с цифры 12, и заканчивая 61.

Подробнее о том, как произвести ремонт и замену датчика скорости, можно прочитать здесь: https://o-b-d.ru/desyatka/elektrooborudovanie/datchik-skorosti.html

5.Выбор оборудования для диагностики и прошивки ВАЗ 2110

Вопрос по подбору сканеров для диагностики и прошивки уже разбирался в статье “Диагностика ВАЗ 2110”. Для более подробного изучения вопроса рекомендуется прочитать следующие материалы на сайте:

Инструкция по выполнению диагностики через ноутбук своими руками

Для диагностики понадобится ноутбук и диагностический адаптер. Ноутбук может быть любой мощности, это не имеет значения для диагностирования. Адаптер универсальный и подходит для всех моделей ВАЗ (автор видео — KV Avtoservis).

Распиновка диагностического разъема на автомобиле ВАЗ

Возможно несоответствие диагностических колодок. В таком случае можно купить переходник. В комплекте с адаптером поставляется программа для диагностики, но программное обеспечение можно скачать из интернета на специализированных сайтах. Набор функций у них одинаковый, могут отличаться уникальными фишками.

При подключении ноутбука зажигание должно быть отключено.

Код ошибки:  Где находится диагностический разъем на ваз 2112 - Всё об автомобилях Лада ВАЗ

Один конец адаптера вставляется в ДР, а другой непосредственно в USB порт ноутбука. После подключения адаптера включаем зажигание. На следующем этапе запускаем программу и начинаем диагностические работы. При запуске программы происходит соединение компьютера с электронным блоком управления.

Интерфейс будет зависеть от скаченной программы. Это могут быть списки с показателями либо графики со значениями. Основываясь на этих показаниях, можно сделать первые выводы о работе двигателя и основных систем автомобиля.

Интерфейс Diagnostic Tool
Интерфейс Diagnostic Tool

Когда высветится список обнаруженных ошибок, их расшифровку можно найти в тестовом файле, который обычно прилагается к программе. В нем расшифровываются все ошибки, которые могут высветиться при неисправностях.

Расшифровав коды обнаруженных ошибок, следует приступать к их устранению. В первую очередь стоит проверить датчики, так как от их исправности зависит правильность показаний и работы ЭБУ. Неисправность датчика может быть причиной высвечивания ошибки. Для более точной диагностики может понадобиться дополнительные проверки узлов машины. После устранения всех неполадок обязательно нужно выполнить проверку, чтобы убедиться, что все работает без ошибок.

Не забывайте, что все данные хранятся в памяти микроконтроллера. Поэтому перед новой проверкой, их нужно сбросить.

Для этого выключается зажигание и отключается диагностическое оборудование. Чтобы сбросить данные с микроконтроллера, достаточно отключить минусовую клемму на аккумуляторной батарее. Далее процесс повторяется: подключается ноутбук и проводится повторная диагностика. Процесс повторяется, пока не будут устранены все ошибки.

Колодка диагностики для ваз 2110 и ее особенности


Колодка диагностики сегодня представляет собой не только полнофункциональное устройство, но также и высокотехнологичное. Однако, автоматические приборы диагностики существуют не только в современных автомобилях, но также в более старых своих аналогах.
Колодка диагностики для ваз 2110 имеет, как целый ряд откровенных недостатков, так и обладает множеством преимуществ. Объективно можно сказать лишь одно — она функционирует и этого главное. На ваз 2109 диагностическая колодка решает важные задачи.

Диагностика ваз – это просто!

Не только владельцам импортных автомобилей доступна возможность самостоятельной диагностики. Многие модели автомобилей ВАЗ, в том числе и «классические» 2105, 2107, не говоря о более современных моделях 2108, 2109, 2110, 2112, 2114, 2115, Приора, Калина оснащаются блоками электронного управления, а, следовательно, у нас есть возможность выполнить их диагностику своими руками.
Не только владельцам импортных автомобилей доступна возможность самостоятельной диагностики. Многие модели автомобилей ВАЗ, в том числе и «классические» 2105, 2107, не говоря о более современных моделях 2108, 2109, 2110, 2112, 2114, 2115, Приора, Калина оснащаются блоками электронного управления, а, следовательно, у нас есть возможность выполнить их диагностику своими руками.

6.Рекомендованные статьи по ВАЗ 2110

Рекомендуемые программы для адаптеров и сканеров ВАЗ 2110

Рекомендуемые адаптеры и сканеры для автомобилей ВАЗ 2110

Scan Tool Pro – адаптер для ВАЗ 2110 c 2002 г.в

Расшифровка кодов ошибок ВАЗ 2110

Обзоры OBD2 адаптеров для автодиагностики

Автодиагностика ВАЗ 2110 своими руками

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2021 – пока что самая стабильная версия. Сканер имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с ВАЗ 2110 с OBD2 разъёмом и GM12 при подключении через переходник.

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики “Scan Tool Pro”. Это сайт официального дилера, который дает гарантию 12 месяцев.

Удачной диагностики!

Особенности разъёма для диагностики

Распиновка диагностического разъема на автомобиле ВАЗ

Стандартный 12-ти пиновый разъём для диагностики

В зависимости от года выпуска автомобиля разъём может быть 10-ти пиновым и 12-ти пиновым. Чтобы подключиться к нему потребуется изготовление переходника.

Мастерим проводки

Можно ещё бросить отдельно провод, но это «колхозно».

Диагностика современных моделей автомобиля осуществляется с помощью специального диагностического разъема. Он подключается к компьютеру, который анализирует текущее состояние транспортного средства, определяет неисправность и указывает на нее. При наличии соответствующего оборудования вы можете искать поломки даже в домашних условиях. Однако не все владельцы ВАЗ-2112 могут найти диагностический разъем сразу. Сегодня поговорим о его расположении на классической панели и на европанели. В какой части автомобиля искать нужное гнездо?

Общие сведения о функционировании вазовской колодки диагностики

На ваз 21102 колодка диагностики представляет собой с практической точки зрения электронный прибор, который получает множественные сигналы из соответствующих электронных устройств (датчиков). В свою очередь датчики отображают информацию о том или ином функциональном элементе, а точнее о его качестве функционирования.
К основным практическим функциям колодки диагностики можно отнести:

  • отображение текущего функционального состояние того или иного элемента автомобиля, который в своей базовой структуре содержит датчик;
  • проведения объективного анализа входных данных;
  • полный контроль систем индикации;
  • автономная коррекция неисправности, если существует таковая практическая возможность.

Модернизация действующей диагностической колодки


Колодка диагностики ваз 2110

Многие автовладельцы ваза 2110 желают сменить заводскую диагностическую колодку вместе с электронной системой на более технологичную, которая выполнена согласно действующему уровню прогресса. Фактически замена заводской электронной панели сегодня является рационально обусловленным процессом.
Для этого понадобится:

  • соответствующая электронная панель, установка которой возможна самостоятельно;
  • классическая отвёртка крестообразной формы, которая есть у каждого автомобилиста;
  • простые пассатижи;
  • желание проводить модернизацию.

Примечание. Перед приобретением новой электронной диагностической колодки, необходимо обязательно убедиться в том, что она будет совместима с автомобилем.

На практике цена новой приборной панели вполне рациональна. Среднестатистическая стоимость новой электронной панели не территории Российской Федерации составляет около 13 тысяч рублей.
Конечно, ультрасовременные технологические приспособления с гаммой подсветки стоят в разы больше вышеуказанной суммы.

Приложение для диагностики

Существует несколько действительно полезных приложений с помощью которых можно провести качественную диагностику автомобилей.

Opendiag mobile

Распиновка диагностического разъема на автомобиле ВАЗ

Является основным и наиболее полезным приложением для диагностики отечественных автомобилей. Данное приложение разработано специально для автомобилей российского производства.

Плюсы и минусы

Плюсы:

  • Раскодирование всех ошибок и подробное описание неисправности;
  • Мониторинг за работой двигателя онлайн;
  • Просмотр пропусков воспламенения;
  • Запись ЛОГов;
  • Принудительное включение вентиляторов и многое другое;

Минусы:

  • Отсутствие в AppStore, то есть для iOS оно не подходит;
  • Некоторые ЭБУ являются платными;

Car scanner elm obd2

Данное приложение хоть и не затачивалось под отечественные машины, но очень хорошо работает с ними. Является альтернативой опен диаг для iOS.

Плюсы и минусы

Плюсы:

  • Бесплатное приложение;
  • Большое количество различных функций;
  • Мониторинг за работой двигателя онлайн;

Минусы:

7.Рекомендуемые видео по данной теме

Elm 327

ELM 327

Лидерство популярности занимает адаптер ELM 327 с версией прошивки 1.5 проводного (USB), беспроводного (WiFi, Bluetooth) исполнения. Проводная связь работает устойчивее, исправный сканер считывает информацию с первого раза. Желательно выбирать устройство, построенное на оригинальной микросхеме (основной ЧИП указывается в описании). Поддерживает 5 протоколов тестирования легковых машин, оборудованных инжектором, выпускавшихся после 1996.

Краткие возможности устройства:

  • читает, очищает ошибки, выключает индикатор «Check Engine»,
  • отображает параметры двигателя, топливной системы, положение заслонок в реальном времени,
  • сохраняет данные в файлах разных форматов, выдает на распечатку,
  • комплектуется дисковым носителем, содержащим бесплатные диагностические программы.

Дополнением является переходник, позволяющий подключить сканер OBD2 на стык GM12. Существует несколько вариантов решения данного вопроса.

  1. Наиболее цивилизованный. Заказать в Интернет – магазине универсальный переходной кабель. Подождать несколько дней (отечественные поставщики), 3-4 недели (Али-экспресс). Подключить, пользоваться.
  2. Более хлопотный. Запастись терпением, временем, запчастями, инструментами. Заменить бортовой GM12 гнездовым разъемом (по-простому мама) стандарта OBD2.
  3. Наименее надежный. Подключать диагностический адаптер, применяя провода. Имеет отрицательные моменты: ненадежные контакты, возможность ошибки подключения при очередном тестировании, сложность использования в движении.
Распиновка диагностического разъема на автомобиле ВАЗ
Схема распайки 16-ти контактной колодки вместо 12-ти контактной: GM12 OBD2; A – масса 4; 5H – плюс 16; M – K-Line 7

Сеть Интернет предлагает различные способы подключения, возможно использовавшиеся ранее. Предоставленный вариант схемы гарантированно работает.

Успешное подключение тестового прибора позволяет начать проверку. Инструкция пользователя адаптера прилагается на электронном носителе.

  • Предварительно необходимо подготовить компьютер, смартфон.
  • Загрузить, установить программы.
  • Подсоединить адаптер (проводной USB вариант).
  • Включить питание ключом зажигания.
  • Запустить программу, выбрать вид диагностики.
  • Следовать инструкциям к программе. Коды обнаруженных ошибок расшифровываются по таблицам, прилагаемым к программе, найденным в сети Интернет.
Код ошибки:  Митсубиси кольт диагностический разъем где находится

Программное обеспечение, разработанное для диагностического оборудования, бывает платное, условно бесплатное (коммерческая версия содержит больше функций), бесплатное. Первое поставляется специализированным сервисным центрам, станциям технического обслуживания.

Блиц-советы по обслуживанию и эксплуатации лады гранта

Наклейте изоляцию, чтобы не перетерся бачок омывателяСо временем перетирается бачок омывателя, т.к. от вибраций он постоянно трется об кузов. Достаточно проклеить изолоном (или любым материалом шумо- или виброизоляяции) пространство под бачком.

Через участок жгута проводов от ответвления на датчик коленвала до входа в кузов возможно попадание влаги в салон. Обмотайте изолентой указанный участок жгута проводов.

Зачастую отсутствует заглушка в днище, через которую возможно попадание влаги в салон. Приобретите 30-миллиметровую заглушку (2108-5112090), нанесите на нее мастику или герметик, установите в указанное место.

Со временем вода, проникающая под заглушку дисков, вызывает коррозию. И в самый неподходящий момент гайка может не отвернуться. Во избежание этого обильно смазываем ступичную гайку. Также промазываем тончайшим слоем места контакта ступицы и колесного диска, во избежание прикипания диска к ступице.

Диагностический разъем находится в районе центральной консоли, под бардачком. Если засунуть голову в ноги переднего пассажира и взглянуть вверх, то увидите такую картину

Чтобы однократно отключить зуммер сигнализатора непристегнутых ремней безопасности нужно включить зажигание, нажать и удерживать кнопку сброса суточного пробега, дважды в течение не более 10 секунд пристегнуть и отстегнуть ремень безопасности водителя. Однократная блокировка будет отключена, если зажигание будет выключено на время более 60 секунд.

Чтобы отключить зуммер сигнализатора (звук) непристегнутых ремней безопасности на бессрочную блокировку нужно включить зажигание, нажать и удерживать кнопку сброса суточного пробега, дважды с промежутком не более 5 секунд пристегнуть и отстегнуть ремень безопасности водителя. Чтобы включить обратно сигнализатор (звук) нужно проделать то же самое, но трижды.

Диагностические разъемы lada

Диагностические разъемы Лада – внешний вид, расположение, назначение выводов

Внешний вид

Краткое описание

Марки и года

1

12-ти контактный прямоугольный разъем

все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем

2

16-ти контактный разъем OBD-II

часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2

Тип разъема №1 – 12-ти контактный прямоугольный разъем

Марки и года: все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем

Назначение выводов диагностического разъема

Вывод

Назначение

A

Масса

B

L-линия диагностики (не всегда разведена)

D

СО-потенциометр (не всегда разведена)

G

Управление бензонасосом

H

Питание 12В (не всегда разведена)

M

K-линия диагностики

Типичное расположение: в салоне под торпедой со стороны водителя

Внешний вид

Примеры расположения разъема на отдельных моделях автомобилей ВАЗ

ВАЗ 2106i (после 2003 г. включительно)

Расположение: под бардачком. Для доступа к разъему открутить снизу пластиковый щиток

ВАЗ 21099i (после 1998 г. включительно)

Расположение: под торпедой со стороны переднего пассажира (на авто с “высокой” торпедой)

ВАЗ 2108i (после 1998 г. включительно)

Расположение: под торпедой со стороны переднего пассажира (на авто с “высокой” торпедой)

ВАЗ 2115 (после 1998 г. включительно)

Расположение: внизу центральной консоли (на торпеде нового типа)

ВАЗ 2108i (после 1998 г. включительно)

Расположение: внизу центральной консоли (на торпеде нового типа)

ВАЗ 2112 (после 2000 г. включительно)

Расположение: внизу справа от рулевой колонки. Как правило, расположен вертикально

ВАЗ 2111 (после 1998 г. включительно)

Расположение: внизу справа от рулевой колонки. Как правило, расположен вертикально

ВАЗ 2110 (после 1998 г. включительно)

Расположение: внизу справа от рулевой колонки. Как правило, расположен вертикально

Тип разъема №2 – 16-ти контактный разъем OBD-II в форме трапеции

Марки и года: часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7,Январь-7.2

Назначение выводов диагностического разъема

Вывод

Назначение

2

J1850 Шина

4

Заземление кузова

5

Сигнальное заземление

6

Линия CAN-High, J-2284

7

К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)

10

J1850 Шина-

14

Линия CAN-Low, J-2284

15

L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)

16

Питание 12В от АКБ

Типичное расположение: в салоне под торпедой со стороны водителя

Внешний вид

Диагностический разъем kia

В настоящее время подавляющее число иномарок, а так же автомобилей отечественного производства имеют OBD2 диагностический разъем.

Через данный разъем Вы можете подключать диагностическое оборудование для диагностики Вашего автомобиля, а так же подключать бортовые компьютеры и прочие устройства, работающие через диагностическую колодку.

Иногда у пользователей возникает вопрос по распиновке диагностических колодок тех или иных марок автомобилей. Для Вашего удобства мы предлагаем готовые переходники для работы с различными диагностическими колодками автомобилей.

Однако если Вы забыли приобрести переходник для Вашего автомобиля либо Вам понадобилось в экстренных условиях его изготовить, либо подключить адаптер напрямую, то в данной статье Вы найдете информацию о распиновке колодок стандарта OBD 2, а так же автомобилей Российского и импортного производства.

Распиновка колодки OBD 2   (наиболее распостраненный вариант в иномарках с 2002 года, а так же устанавливается во все автомобили ВАЗ после 2002 г.в.):

Обозначения контактов:

7-K-линия диагностики

4/5 – GND выступающие контакты

16 – питание адаптера 12В

 Распиновка колодки ВАЗ до 2004 года:

 Обозначения контактов:

M – k-линия диагностики

H или  G – питание адаптера 12В

При подключении адаптера без колодки напрямую к проводам, питание лучше брать от прикуривателя, так как изображенный на рисунке H контакт в зависимости от модели, может быть не разведен, а при использовании G контакта  бензонасос дает очень большие импульсы которые могут повредить адаптер.

(В 99% случаях Вы можете использовать и указанные контакты т.к. повреждение адаптеров от бензонасоса практически не встречается.)

 Разъем ГАЗ (Газель) УАЗ

Обозначения контактов:

2 – Питание адаптера 12В

12 – масса

10 – L-линия диагностики (может быть не разведена, как правило не используется)

11 – K-линия диагностики

Распиновка колодки Daewoo Nexia n100, Matiz, Chevrolet Lanos, ZAZ Chans:

Разъем M – К – линия для диагностики

Разъем А – масса

Разъем H – 12В (напряжение в данном разъеме может отсутствовать на некоторых моделях автомобилей)

Разъем G – 12В от замка зажигания (возможно отсутствие  напряжения при включенном зажигании и незаведенном двигателе на некоторых моделях автомобилей

Для чего используется компьютерная диагностика

Данная процедура позволяет сэкономить не только средства, но и время, ведь вам не придется демонтировать узлы или агрегаты. Когда с какой-либо деталью возникает проблема, неисправность выявляется чеком по центру приборной панели, который не перестает светиться даже после того, как двигатель будет запущен.

При этом у водителя есть следующий выход: изучать все узлы машины вручную, демонтировать и проверять каждую из деталей. Для этого необходимо большое количество времени, но это не гарантирует того, что проблема уйдет сама собой. Есть вероятность того, что чек будет продолжать светиться, и вам все-таки придется прибегнуть к профессиональной помощи.

Второй выход из ситуации – проверить автомобиль, применяя компьютерное диагностирование. Специальная программа позволяет комплексно протестировать все системы «десятки». Электронное оборудование дает возможность выявить неисправность и сообщить пользователю о том, какая именно система нуждается в ремонте.

Для выполнения работ необходимо сначала включить ноутбук или планшет, выбранный для этих целей. После этого следует присоединить адаптер или специальный кабель, который позволяет соединить разъем с тестером. Такая мера необходима лишь в том случае, если процедура будет производиться с применением стационарного компьютера. Далее нужно следовать такой инструкции:

  1. Включаем питание путем поворачивания ключа в замке зажигания. Это мероприятие осуществляется для того, чтобы софт получил сигнал от контроллера и вывел коды ошибок на подключенное оборудование.
  2. Запуск специальной программы на компьютерном оборудовании, которая отображает схему всей электронной части машины. Отображение схемы осуществляется в том случае, если вся процедура была произведена без ошибок, а аппаратура полностью исправна.
  3. Запуск процесса путем выбора в меню необходимой разновидности диагностических работ. Это может быть проверка коробки передач, двигателя, электрооборудования и т. д.
Код ошибки:  obd2 vgate на АлиЭкспресс — купить онлайн по выгодной цене

Инструкция по выполнению диагностики самостоятельно

Когда место нахождения диагностического разъема известно и подготовлено все необходимое оборудование, можно приступать к проверке. По мнению многих российских автолюбителей, подготовить ноутбук и тестер будет вполне достаточно для того, чтобы произвести проверку всех узлов и систем на «десятке». Но всегда следует помнить о том, что успешное тестирование возможно только в том случае, если человек, который его проводит, будет понимать что-то в этом и обладать определенными знаниями.

Адаптер для проверки с кабелем и диском с драйверами
Адаптер для проверки с кабелем и диском с драйверами

Что касается самой процедуры, то для ее осуществления заранее подготовить необходимое программное обеспечение. Соответствующий софт без проблем можно найти в сети. Программ для тестирования множество, на практике большинство владельцев «десяток» используют утилиту Motor-Scan.

Сама процедура тестирования осуществляется в таком порядке:

  1. К диагностической колодке, находящейся в центральной консоли справа от водителя, необходимо вставить тестер, ноутбук следует заранее включить.
  2. После того, как к разъему будет подключен тестер, необходимо активировать зажигание. Это нужно сделать обязательно, поскольку без питания программное обеспечение не сможет считывать комбинации ошибок.
  3. Затем на самом компьютере нужно запустить утилиту для проверки систем транспортного средства.
  4. В том случае, если разъем и другие элементы полностью рабочие, на экране компьютера вы сможете увидеть расположение электроники «десятки». Если это так, то можно приступать к тестированию. В зависимости от утилиты, автовладелец может произвести проверку нескольких узлов или систем по отдельности или всех сразу. Нажмите на кнопку «Старт» или «Начать», чтобы запустить программное обеспечение (название кнопки может быть изменено в зависимости от утилиты). В соответствии с полученными комбинациями водитель должен расшифровать коды, чтобы точно знать, где искать неисправность.

Модернизация действующей диагностической колодки

Колодка диагностики ваз 2110

Многие автовладельцы ваза 2110 желают сменить заводскую диагностическую колодку вместе с электронной системой на более технологичную, которая выполнена согласно действующему уровню прогресса. Фактически замена заводской электронной панели сегодня является рационально обусловленным процессом.Для этого понадобится:

  • соответствующая электронная панель, установка которой возможна самостоятельно;
  • классическая отвёртка крестообразной формы, которая есть у каждого автомобилиста;
  • простые пассатижи;
  • желание проводить модернизацию.

На практике цена новой приборной панели вполне рациональна. Среднестатистическая стоимость новой электронной панели не территории Российской Федерации составляет около 13 тысяч рублей.Конечно, ультрасовременные технологические приспособления с гаммой подсветки стоят в разы больше вышеуказанной суммы.

Колодка диагностики ваз 21102

Итак:

  • перед тем, как непосредственным образом приступить к снятию приборной панели, необходимо крайне тщательно и детализировано изучить её схему строения;
  • итак, сначала выполняется разъединение отрицательной клеммы и аккумулятора;
  • затем, следует вынуть декоративные накладки, которые содержат в себе рулевую колонку;
  • саму же сигнальную пластину рулевого управления трогать не стоит, её нужно оставить на исходном месте;
  • левый и правый переключатель необходимо снимать таким образом, чтобы их соединение между собой было сохранено;
  • подрулевые переключатели соединены с двумя наконечниками проводов, эту связь необходимо прервать путём разъединения;
  • гидрокорректор фар оснащён специальной управленческой ручкой, которую необходимо также при помощи шлицевой отвёртки снять;
  • затем необходимо воспользоваться ключом на «21» чтобы отвинтить крепёжную гайку гидрокорректора фар;

Колодка диагностики на ваз 2110

  • сам же гидрокооректор фар, нужно утопить в соответствующие отверстие приборной панели;
  • после успешного выполнения всех вышеперечисленных манипуляций, монтажный блок можно будет освободить от крышки;
  • далее необходимо вновь воспользоваться отвёрткой крестообразной формы (нужно будет крепёжный саморез, который располагается во внутренней части кронштейна приборной панели, отвернуть в противоположную сторону);
  • вместе с этим, необходимо в обязательном порядке выполнить полное разъединение абсолютно всех проводов, которые содержатся в замке зажигания;
  • теперь пришло время выполнить отворот диагностического разъёма, который заключён в саморезе крепежа кронштейна;
  • от выключателя сигнала отходят два провода, наконечники которых необходимо разъединить;

Колодка диагностики на ваз 21102

  • саморезы левой консольной накладки необходимо отвернуть в противоположную сторону относительно исходной;
  • снять саму накладку можно лишь, после сдвига передней части консольной накладки, предварительно выводя её из зацепления кронштейном;
  • теперь необходимо при помощи торцового ключа отвинтить крепёжную гайку панели кронштейна;
  • воздуховод и саму приборная панель ваз 2110 удерживается винтом, который нужно открутить;
  • после чего, нужно будет примерно на 15-20 см отвести приборную панель внутрь салона автомобиля;
  • далее необходимо выполнить полное разъединение всех 9-ти жгутов, которые соединяют между собой колодки;
  • затем саму приборную панель необходимо вынуть, воспользовавшись проёмом, который расположен в левой передней двери;
  • установка новой панели выполняется строго в обратной последовательности.

Маркировка диагностической колодки на ваз 21104

Инструкция установки новой и демонтажа старо приборной панели содержит множество нюансов, которые необходимо изучить тщательным образом. Вместе с этим, просмотр фото и видео — материалов является обязательным условием замены. Если его не выполнить, то запутаться в процессе демонтажа или установки не составит труда. Цена замены приборной панели просто феноменально высокая.

Эти в свою очередь служит отличным стимулом для проведения самостоятельной замены приборной панели.

Немного истории

Впервые производители серьезно задумались об автоматизации диагностики автомобиля в 70-х годах. Именно тогда появились электронные блоки управления двигателей. Они стали оснащаться системами самодиагностики и диагностическими разъемами.

Замыкая контакты разъема, можно произвести с помощью блинк-кодов диагностику неисправности блоков управления двигателя.

По мере внедрения персональной компьютерной техники были разработаны диагностические устройства для сопряжения разъемов с компьютерами.

Появление на рынке автомобилей новых производителей, расширяющаяся конкуренция предопределили необходимость унификации диагностических устройств. Первым производителем, который всерьез подошел к решению этой задачи, был General Motors, который ввел в 1980 году универсальный протокол обмена информации по интерфейсу ALDL Assembly Line Diagnostic Link.

В 86-м году протокол немного усовершенствовали, увеличив объем и скорость передачи информации. Уже в 1991 году в американском штате Калифорния ввели регламент, согласно которому все продаваемые здесь авто следовали протоколу OBD1.

Это была аббревиатура On-Board Diagnostic, то есть бортовая диагностика. Она значительно упростила жизнь фирмам, обслуживающим транспортные средства. Этот протокол еще не регламентировал вид разъема, его расположение, протоколы ошибок.

В 1996 году действие обновленного протокола OBD2 уже распространилось на всю Америку. Поэтому производители, желающие освоить американский рынок, были просто вынуждены ему соответствовать.

Увидев явное преимущество процесса унификации ремонта и обслуживания авто, стандарт OBD2 был распространен на все транспортные средства с бензиновыми двигателями, продаваемые в Европе с 2000 года. В 2004 году обязательный стандарт OBD2 распространен на дизельные авто. Одновременно он был дополнен стандартами Controller Area Network для шин обмена данными.

Расположение разъема

Если вы решили произвести компьютерную проверку на ВАЗ 2110, вам потребуется не только все необходимое оборудование, но и знать, какое разъем использовать для диагностики. Разумеется, чтобы найти колодку диагностики, нужно знать, где находится этот элемент. В случае с «десяткой» вывод расположен в нижней части рулевой колонки, с правой стороны от места водителя. В любом версии ВАЗ 2110 этот разъем будет располагаться именно в этом месте.

Данный вывод, расположенный под рулем, также часто именуется как OBD. В соответствии с этим названием осуществляется и приобретение тестера.

Место расположения колодки на «десятке»
Место расположения колодки на «десятке»

В своих отзывах автовладельцы «десяток» пишут, что наиболее оптимальным вариантом для самодиагностики является девайс K-line. Как показывает практика, к такому устройству без проблем можно подключить почти любое оборудование для тестирования. Если говорить об основном оборудовании, то в нашем случае его функцию будет выполнять компьютер.

Естественно, в гаражных условиях всегда проще работать с ноутбуком, чем со стационарным ПК, поскольку в данном случае процедуру проверки можно осуществлять прямо за рулем машины. Но если у вас нет возможности использовать ноутбук, можно применять и обычный ПК, только для этого вам потребуется удлиненный кабель для соединения компьютера с тестером.

Оцените статью
OBD
Добавить комментарий

Adblock
detector
