Программы для диагностики и конфигурирования на базе ELM327 (часть 2) (с. 380) – Ford Focus 2

Elm327 car scanner.

Теперь касательно программы Car Scanner. Она ведет запись только тех параметров, которые в данный момент времени отображаются на экране телефона и связанных с ним. То есть если Вы переключили отображение с одного параметра на другой, то запись первого параметра скорее всего прервется и на графике будет пропуск, до того момента, пока Вы снова не будете наблюдать этот параметр на экране. В оправдание могу сказать, что даже устройства Launch могут выводить одновременно до 6 параметров.

Elm327 usb : elm 327 usb

Elm327 абсолютное давление во впускном коллекторе.

Дальше машина еще не заведена, смотрим данные «абсолютное давление во впускном коллекторе». Должно быть 97 kPa – это нормальное атмосферное давление на улице (узнайте по прогнозу погоды). Если цифры сильно отличаются, значит датчик не исправен (или Вам крупно повезло и Вы высоко в горах).

Заводим машину – на исправном двигателе без нагрузки (выключены фары, печка, обогрев стекол и аудиосистема) давление должно просесть до 27 kPa и выровнятся на 30 kPa. Чем выше давление во впускном коллекторе на холостом ходу тем хуже состояние двигателя.

Для иномарок 34 kPa не очень хорошо, 40 kPa – двигатель не исправен. Для отечественных авто в пределах нормы давление во впускном коллекторе до 40kPa, если 44 kPa – двигатель не исправен. Слабые колебания давления во впускном коллекторе на холостом ходу говорят о проблемах в системе зажигания, а значительные колебания о плохом состоянии цилиндров или герметичности головки блока цилиндров (требуется измерение компрессии).

При резком нажатии на педаль газа даление должно сравняться с атмосферным 97 kPa, затем вернуться к норме в 30 kPa. Чем медленнее происходит возврат к 30 kPa, при отпускании педали газа, тем хуже состояние двигателя. На убитом двигателе ELM327 просто покажет ошибку.

Elm327 аккумулятор.

И так пока зажигание включена, а машина не заведена – смотрим напряжение аккумулятора. Если напряжение в диапазоне 12,4-12,7 Вольт аккумулятор исправен. Если напряжение ниже, к примеру 11,8 Вольт то значит или аккумулятор старый и скоро сдохнет или к машине не правильно подключена навесная электроника (магнитола, камеры, регистратор, антена, GPS трекер, сигнализация)

и у Вас большой ток утечки на не заведенной машине. Дальше включаем график напряжения АКБ и заводим машину. В этот момент напряжение должно подняться до 13,8 – 14,5 Вольт в зависимости от модели авто. Если напряжение ниже 13,8 вольт – генератор не достаточно заряжает аккумулятор, если больше 14,5 Вольт идет перезарядка, которая со временем выведет аккумулятор из строя.

Elm327 датчик кислорода.

Дальше на прогретой машине начинает работать катализатор. И мы смотрим показания одновременно двух датчиков «датчик кислорода 1 напряжение», который стоит до катализатора и «датчик кислорода 2 напряжение», который стоит после катализатора. Смотреть их нужно в паре на графиках реального времени, без показаний других датчиков, что бы обновление графиков было максимально быстрым.

Показания датчика кислорода 1 напряжение должны стремиться к квадратной форме волны, а Показания датчика кислорода 2 напряжение должны стремиться к прямой линии. У меня Вы видите график с записи, поэтому там недостаточно данных для построения квадратной формы волны.

Чем сильнее данные датчика 2 повторяют данные датчика 1, тем хуже работа катализатора. Если ELM327 выдает ошибку по датчикам кислорода первого или второго это может говорить о трех неисправностях и одной подставе. Первая причина, вышел из строя катализатор и его нужно менять.

Вторая причина система выхлопа не герметична, катализатор исправен и в системе выхлопа нужно заварить прогоревшие дырки. Третья причина вышел из строя один из датчиков и требуется его проверка и замена. Подстава – Вам выбили катализатор и поставили вместо датчика кислорода некачественную обманку.

Здесь нужно смотреть на пробег автомобиля. При грамотной эксплуатации в щадящих условиях срок службы катализатора 200 тысяч километров. При эксплуатации в сложных условиях и на плохом топливе срок службы катализатора до 100 тысяч километров. Если у Вас пробег 300 тысяч, а графики идеальные – значит у Вас стоит обманка, вместо датчика кислорода, которая генерирует такой сигнал.

Elm327 долговременная топливная коррекция.

Дальше машина заведена, смотрим данные «долговременная топливная коррекция». На исправной машине у меня занчение составляет 1,5% и может колебаться до 5% в плюс или в минус, и зависимосит от качества бензина и условий эксплуатации. Значения долговременной топливной коррекции от 5 до 10% это плохо (следите за показаниями в течении месяца, может машинка что то не то съела).

Значения долговременной топливной коррекции больше 10% указывают на неисправность системы впрыска. В плюсовую сторону смесь слишком бедная, в минусовую сторону смесь слишком богатая. Я говорю о неисправности с которой можно ездить. Если долговременная топливная коррекция превысит 20% то зажжется лампочка неисправности двигателя, ELM327 покажет Вам ошибку системы впрыска и значит к Вам пришел мохнатый пушистый зверек ПИСЕЦ.

Elm327 и сброс адаптаций смартфоном на шевроле лачетти 1,6

Elm327 как пользоваться

Как уже говорилось раньше с помощью любого адаптера ELM327 можно диагностировать двигатель, а более качественные модели с соответствующим программным обеспечением могут показать ошибки по всем системам. Но если автомобиль не показывает ошибок, это еще не означает что он исправен.

Elm327 купить.

Как видите, наблюдая даже за минимальным количеством параметров, можно составить мнение о степени износа двигателя и связанных с ним систем. Если Вы хотите быть уверенным в точности показаний, передаваемых Вам адаптером, рекомендую Вам заказать ELM327 у меня.

Я нашел качественного поставщика данных мультимарочных сканеров в Китае, и регулярно слежу за качеством каждой партии и каждого поступающего ко мне адаптера. Если Вы заинтересованы купить ELM327 или Вам требуется консультация в подборе любого диагностического оборудования и мультимарочных сканеров – звоните 7 (977) 469 50 92

Elm327 обороты двигателя.

Еще один параметр который продублирован на панели Вашего автомобиля это обороты двигателя. И показания ELM327 полученные от EBU, опять же будут более точными. На холодной машине двигатель начинает работу с 1200 оборотов и затем плавно по мере прогрева снижает значение до 800 оборотов на холостом ходу.

Как видите на прогретой исправной машине показания оборотов двигателя на холостом ходу колеблются на 10 единиц от 790 до 800 оборотов. Если показания оборотов двигателя на холостом ходу колеблются значительно сильнее и Вы слышите, что обороты плавают проверьте датчик холостого хода и датчик положения дроссельной заслонки. Если какой из этих датчиков умер ELM327 покажет ошибку по данному датчику.

Elm327 программы.

Для диагностики машины подойдет любая программа, которая работает с ELM327 и может выводить параметры работы двигателя, мы же рассмотри работу с программой Car Scanner. И так Вы вставили адаптер в разъем OBD2, повернули ключ зажигания и машину не заводим.

Осуществляем подключение телефона к адаптеру. Если первый этап прошел, адаптер считаем УСЛОВНО исправным. Следующим этапом ELM327 осуществляет подключение к EBU автомобиля. Если подключение не прошло, значит Ваш автомобиль старый и требует специальной строки инициализации подключения (ищите по соответствующему запросу информацию в интернете)

Elm327 температура всасываемого воздуха.

Следующий датчик температура всасываемого воздуха, должен работать как термометр. На холодной машине, если на улице -10 градусов Цельсия, датчик должен показывать -10 градусов Цельсия, дальше машина прогревается, под капотом становится тепло 30 градусов Цельсия, датчик показывает температуру всасываемого воздуха 30 градусов.

Если датчик искажает показания, EBU на основе его показаний будет готовить не правильную смесь бензина и воздуха и Вы получите перерасход топлива. Если датчик не исправен, двигатель будет работать на значениях из таблицы в EBU, а на панели приборов загорится ошибка.

Вообще инжекторный двигатель будет работать при любых неисправных датчиках с горящей ошибкой, получая данные из расчетных таблиц в памяти EBU. Единственный датчик при неисправности которого работа двигателя не возможна это датчик положения коленвала.

Elm327 температура охлаждающей жидкости.

Следующий параметр который мы смотрим это температура охлаждающей жидкости. Этот параметр очень важен для работы двигателя, поэтому его показания вынесены на панель приборов. Температура двигателя не совместимая с его жизнью зажигает на панели приборов отдельную лампочку и говорит о невозможности продолжать дальнейшее движение без печальных последствий для двигателя.

И поверьте, для инжекторных двигателей это серьезно. Так вот данные о температуре охлаждающей жидкости из EBU которые Вам покажет ELM327, гораздо более точные, чем на панели приборов. Температура охлаждающей жидкости на холодной машине соответсвует температуре окружающего воздуха, и дальше плавно и равномерно поднимается до оптимальной рабочей температуры двигателя в 90 градусов Цельсия и дальше поддерживается около этого значения.

Elm327 угол опережения зажигания.

Следующий параметр «угол опережения зажигания». Угол опережения зажигания выставляется EBU и зависит от режима работы двигателя, его значения постоянно меняются. На холостом ходу на прогретом двигателе он должен составлять 10 градусов. У меня на холостых оборотах угол опережения зажигания колеблется от 6 до 9 градусов, а в движении в зависимости от нагрузки его значения от 5 до 35 градусов.

Изменяя значения угла зажигания EBU двигателя пытается получить минимальную детонацию двигателя. Если у Вас странные показания угла зажигания на ELM327 или наблюдается детонация двигателя – нужно диагностировать систему зажигания – свечи катушки, а так же проверить исправность датчика детонации.

Адаптация дроссельной заслонки

Адаптер elm327

Адаптеры ELM327 бывают разных версий (1.5 и 2.1). Нам необходим адаптер версии именно 1.5!

Купить именно такой адаптер можно здесь

Диагностика и ремонт датчика положения дроссельной заслонки

В представленной статье будет рассмотрено устройство датчика положения дроссельной заслонки, диагностика и симптомы неисправностей ДПДЗ, а так же его ремонт.

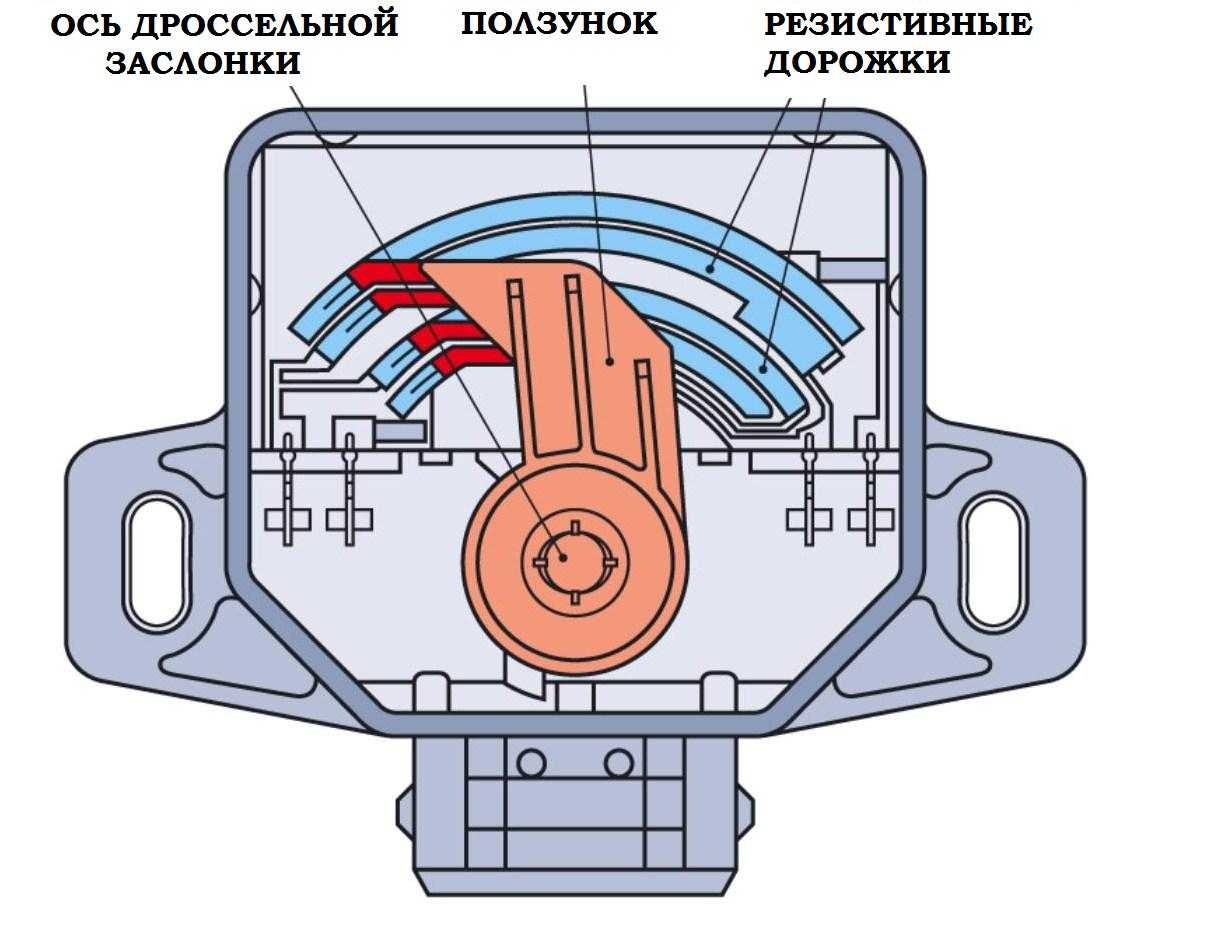

Устройство датчика положения дроссельной заслонки

Итак, если Вы задались вопросом, каким образом устроен датчик положения дроссельной заслонки, то стоит сначала рассмотреть принцип его работы.

Датчик положения дроссельной заслонки относится к типу датчиков резистивного типа. Данное название обуславливает принцип его работы, а именно, если разобрать данный датчик, то внутри мы обнаружим подвижной элемент в виде ползунка, который скользит по дорожке в виде дуги или подковы.

Неисправность датчика положения дроссельной заслонки:

Какие же неисправности датчика положения дроссельной заслонки чаще всего встречаются на практике? Если отбросить неисправности связанные с перетертыми проводами, подходящими к датчику и т.п. то можно выделить главную и наиболее часто встречающуюся неисправность датчиков данного типа, а именно это износ резистивного слоя на дорожках по которым скользит ползунок.

Как правило, износ наблюдается на начальном участке движения ползунка в связи с наиболее частым использованием данного участка. Если Вы разобрали датчик дроссельной заслонки, то в большинстве случаев износ резистивного слоя будет заметен в ходе визуального осмотра, как на представленном фото.

На датчик подается напряжение 5В с ЭБУ автомобиля, однако при измерении напряжения Вы увидите, что на датчике напряжение варьируется от 0,3-0,5 В в одном положении и до 3,7-4,8 В в полностью открытом положении дросселя. Это сделано для того, чтобы ЭБУ могло идентифицировать неисправность в цепи датчика, будь то КЗ или обрыв.

В отдельных моделях автомобилях могут применяться датчики положения дроссельной заслонки с инверсной выходной характеристикой, то есть напряжение при закрытом дросселе будет максимальным, а по мере открытия дросселя оно будет падать.

Так же следует обратить внимание, что на автомобилях, где положение дроссельной заслонки задаётся при помощи электропривода ( в народе известная, как «электронная педаль») в указанных моделях положение дроссельной заслонки определяется при помощи не одного, а сразу двух потенциометров которые объединены в одном устройстве.

При этом не имеет значения задает ли электронная педаль положение только в режиме холостого хода или во всем диапазоне. Один из двух потенциометров имеет инверсную выходную характеристику, а второй прямую выходную характеристику. На подобных системах, так же можно встретить концевой микро-выключатель который срабатывает в момент, когда педаль акселератора полностью отпущена водителем.

Как обнаружить неисправность датчика положения дроссельной заслонки без разборки датчика и снятия его с автомобиля:

– неисправность датчика положения дроссельной заслонки можно легко определить при помощи сканера, мотортестера или простого мультиметра. В данной статье мы рассмотрим пример обнаружения неисправности при помощи сканера.

Обратите внимание, что все приборы кроме мотортестера, не смогут обнаружить неисправность в виде износа резистивного слоя кроме очень сильных и протяженных участков, т.к. как правило только мотортестер успевает отобразить диаграмму в корректном виде, сканер в следствии низкой скорости обмена с ЭБУ не сможет обнаружить поврежденные участки небольшой протяженностью занимающие в диаграмме место с десятые секунды.

Итак, зайдите в сканере в режим снятия параметров в режиме реального времени, после чего перейдите в раздел снимающий показания положения дроссельной заслонки в процентном соотношении или вольтаж на датчике, после этого начните медленно открывать дроссельную заслонку и следите за выходными сигналами со сканера.

Наиболее удобно снимать данные показания в режиме осциллограммы, если конечно Ваш сканер поддерживает данную функцию. Данные с датчика должны расти медленно без скачков и резких падений. В случае если нарастание сигнала имеет резкие провалы или рост, то это свидетельствует об износе резистивного слоя на дорожках датчика.

Не обращайте внимания на незначительные изменения осциллограммы, это может быть обусловлено дрожью Вашей руки. Так же следует отметить, что при низкой скорости обмена между сканером и ЭБУ автомобиля возможен пропуск дефектного слоя резистивной дорожки, если он совсем короткий, но данный факт скорее исключение, чем правило.

При снятии датчика с автомобиля так же не будет лишним осуществить промывку дроссельного узла, отложения на стенках которого, так же могут мешать нормальной работе датчика.

Ремонт датчика положения дроссельной заслонки

Восстановить изношенный резистивный слой на дорожках, в бытовых условиях невозможно, поэтому единственным способом ремонта без замены датчика или дорожек является возможность в некоторых датчиках смещения резистивных дорожек относительно ползунка.

Для этого в датчике предусмотрен специальный винт который фиксирует то или иное положение дорожек относительно ползунка, поэтому допустим при сильном износе начала резистивного слоя дорожки мы можем, ослабив винт, сместить его в область недоступную ползунку и таким образом избежать замены датчика положения дроссельной заслонки.

Симптомы неисправности датчика положения дроссельной заслонки

В случае износа резистивного слоя, в зависимости от места износа автомобиль может вести себя различными способами. Может наблюдаться нестабильная работа автомобиля на холостом ходу, автомобиль может попросту глохнуть на холостом ходу, либо при нажатии на педаль акселератора могут наблюдаться провалы в движении либо наоборот рывки и перегазовки.

Так же в отдельных случаях при замене оригинального датчика положения дроссельной заслонки на некачественный аналог может наблюдаться зависимость работы датчика от температуры, то есть по мере нагревания корпуса ДПДЗ выходное значение будет меняться.

К примеру, на холодном двигателе датчик имеет выходное напряжение около 500 мВ, ЭБУ сохраняет данное значение, как положение закрытого дросселя и приступает к стабилизации оборотов холостого хода. После нагревания корпуса датчика, выходное значение меняется на 560 мВ, ЭБУ не понимает, что это напряжение холостого хода т.к. он сохранил 500 мВ и не стабилизирует холостой ход.

При данной неисправности может кратковременно помочь выключение зажигания с последующим повторным пуском двигателя, чтобы ЭБУ сохранил новое значение выходного сигнала, как положение закрытого дросселя.

Установить наличие данной неисправности датчика положения дроссельной заслонки можно путем измерения выходного значения на холодном двигателе (не работавшем не менее 2,5 часов) и на прогретом двигателе. Если значение сильно различаются имеет место быть данный дефект и датчик необходимо менять на более качественный.

Программа для сброса адаптаций со смартфона

Данная программа находится в свободном доступе.

Размер файла менее 2 мб и проверен антивирусом.

Извлеките файл из архива и установите в смартфон.

Предварительно в настройках смартфона разрешите установку приложений из неизвестных источников! Потому что по умолчанию в смартфонах разрешена установка приложений только из Google Play.

После установки, значок приложения выглядит так

Меню программы примитивно и состоит из трех пунктов:

• Сброс адаптаций
• Чтение ошибок
• Удаление ошибок

В верхнем правом углу находятся дополнительные функции (три точки):

• Быстрое подключение
• Тип подключения — по блютус или вай фай

При запуске программы блютус включается автоматически и подключается к адаптеру.

Для сброса адаптаций необходимо:

1. Подключить адаптер к колодке диагностики. Она находится в районе левой ноги водителя возле рычага открытия капота

2. Включить зажигание. Но двигатель не запускать!

3. Подключиться со смартфона к адаптеру

4. Нажать «Сброс адаптаций» на экране смартфона.

5. Подождать несколько секунд, пока начнет двигаться дроссельная заслонка. Затем на экране появится сообщение об успешном выполнении сброса адаптаций.

Программы для диагностики и конфигурирования на базе elm327 (часть 2) (с. 279) – ford focus 2

Программы для диагностики и конфигурирования на базе elm327 (часть 2) (с. 380) – ford focus 2

Сброс адаптаций без адаптера

Казалось бы всё ясно – необходимо взять адаптер, ноутбук и выполнить сброс адаптаций. Но только не у нас. Мы не привыкли делать так, как надо. Мы хотим в любом вопросе изобрести велосипед.

Поэтому на просторах сети из поколения в поколение передаются заветные алгоритмы под названием “Сброс адаптаций без кабеля” или “Как просто сбросить адаптации”, или “Секретный метод сброса адаптаций”.

Процедура выглядит в целом так:

1. включить зажигание на 5 сек2. выключить зажигание на 10 сек3. включить зажигание на 5 сек4. запустить двигатель на нейтрали (МКПП) или Park (АКПП)5. прогреть до 85 градусов (не газуя).6. включить кондиционер на 10 сек (если имеется)7. выключить кондиционер на 10 сек (если имеется)8. для АКПП: используйте стояночный тормоз.

К слову сказать, эта процедура приводилась на нашем сайте в посте с описанием ЭБУ Лачетти. И служит эта процедура для обучения ЭБУ, а не для сброса адаптаций!

Поэтому получается, что мы пытаемся обучить полное ведро пива, чтобы оно вместило в себя ещё 10 литров

Для справки приведу выдержку из руководства Шевроле:

Процедура определения параметров холостого хода

1. Включить зажигание.
2. Произвести сброс значений адаптации сканирующим прибором. (Только с приводом рег. хол. хода глав. дросс. заслонки)
3. Выключить зажигание на 15 секунд.
4. Включить зажигание на 5 секунд.
5. Выключить зажигание на 15 секунд. (Для контроллера ЭСУД Siemens D160 с системой ЕТС зажигание отключить на 35 секунд.)
6. Запустить двигатель в положении парковка/нейтраль.
7. Если автомобиль оснащен автоматической КПП, включить стояночный тормоз. Выжав педаль тормоза, переключить КПП в положение D (движение) на 1 секунду и вернуть ее обратно в положение Р (стоянка). (Только контроллер ЭСУД Siemes).
8. Дайте двигателю поработать, чтобы температура охлаждающей жидкости стала выше 85°C (185°F).
9. Включить кондиционер на 10 секунд, если имеется.
10. Если автомобиль оснащен автоматической КПП, включить стояночный тормоз. Выжав педаль тормоза, установить КПП в положение D (движение) на 10 секунд.
11. Выключить кондиционер на 10 секунд, если имеется.
12. Если автомобиль оборудован автоматической КПП, выжав педаль тормоза, переключить КПП в положение стоянка/нейтраль.
13. Выключить зажигание. Процедура определения параметров холостого хода завершена.
14. Подождать 15 секунд перед последующим запуском двигателя (только для контроллера ЭСУД Siemens). (Для контроллера ЭСУД Siemens D160 с системой ЕТС зажигание отключить на 35 секунд.)

Обратили внимание на пункт №2? Думаю, теперь вопросов не останется.

Чтобы процесс прошел успешно на всех автомобилях, то сброс адаптаций необходимо выполнять только принудительно через линию К-line. Никакие шаманства и отключение АКБ не вынудят ЭБУ удалить адаптации из энергонезависимой памяти. В некоторых прошивках, конечно, могут быть какие-то свои хитрости.

Ну а теперь непосредственно рассмотрим процедуру сброса адаптаций ЭБУ

Сброс адаптаций при помощи elm327 и смартфона

Сброс адаптаций на автомобиле Шевроле Лачетти с блоком управления Sirius D42 при помощи обычного блютус или WI-FI адаптера ELM327 и смартфона на андроид.

Сброс адаптаций необходим после чистки грязного дроссельного узла и после значительного вмешательства в работу системы управления двигателем.

Про сброс адаптаций подробно сказано здесь

Для проведения этой процедуры обычно необходим ККЛ адаптер для диагностики и ноутбук, с установленной программой Chevrolet Explorer.

Но теперь можно обойтись и без всего этого, а достаточно иметь смартфон на операционной системе Андроид и очень бюджетный адаптер ЕЛМ327.

Данный адаптер очень распространен и находится в перчаточном ящике чуть ли не у каждого второго водителя.

Сброс адаптаций при помощи elm327 и смартфона : 10 комментариев

Всем здравствуйте!У меня вопрос:как узнать какой у меня блок управления?Sirius D42 или какой там еще бывает?!Движка F14D3 знаю точно,что заслонка у меня со встроенным ДХХ…Заранее благодарен!

Игорь, установлен Sirius D42

Здравствуйте. Установил прогу Sirius D42 на смартфон, подключился, прочитал ошибки, стер их а вот сброс адаптаций сделать не смог! После минуты процесса сброса пишет операция не завершена! Авто. Chevrolet Lacetti 1.8 LDA F18D3 В чем причина?

Приветствую, Олег. Данная программа сбрасывает адаптации только на блоке Сириус. Это Лачетти 1.4/1.6 На Лачетти 1.8 установлен другой блок управления

А Вы случайно не знаете какой блок на моем авто? И не плохо бы знать какой шнур к ноутбуку мне брать что бы сделать сброс адаптаций через шевроле эксплоер !

Блок должен быть MR-140. Шнурок такой же, как и для всех остальных Лачетти. Шевроле Эксплорер работает со всеми блоками, которые устанавливались на Лачетти.

Здравствуйте. Осенью 2021 успешно воспользовался программой sirius d42, сделал сброс адаптаций после чистки заслонки, иной раз проверял ошибки. После обновлений программы — она перестала видеть адаптер елм. Снёс программу , скачал снова — та же проблема, причем при включении сразу просит разрешение к подключению по wi fi, даёшь добро — пытается найти адаптер( в настройках ставишь блютуз) , не даёшь добро- сразу закрывается программа.

Приветствую, Анатолий. Честно сказать, не могу точно знать, что там произошло. Может быть стоит попробовать выставить разрешения для приложения в настройках смартфона. У меня они выглядят так, как на скриншоте

Сброс адаптаций при помощи elm327 и смартфона на видео

Полное видео про сброс адаптаций различными способами

Не забудьте поделится материалом в соцсетях.

Всем Мира и ровных дорог!

Сброс адаптаций при помощи смартфона и elm327

Сбросить адаптации возможно и без наличия ККЛ адаптера или ноутбука. Как это сделать подробно описано на этой странице

Сброс адаптаций разными способами на видео

Можете посмотреть как ведет себя дроссельная заслонка при сбросе адаптаций

Также можете посмотреть весь процесс от чистки дроссельной заслонки до сброса адаптаций

На этом писанина с изложением моего мнения подошла к концу.

Мое почтение за Ваше чтение!

Всем Мира и ровных дорог!

Сброс адаптаций эбу при помощи chevrolet explorer

Я этот процесс уже описывал в рубрике по самостоятельной диагностике Шевроле. Но повторимся и тут.

Что нам для этого необходимо:
