Предохранители и реле в рено лагуна 2. Схемы блоков с описанием назначения элементов.

Описание:

OBD2 коннектор в форме трапеции, состоит из 16 контактов.

Блок 1 (главный)

Находится с левой стороны в торце приборной панели. Если не знаете как к нему добраться, посмотрите видео пример.

Фотография блока

На обратной стороне защитной крышки будет находится актуальная схема назначения предохранителей и запасные предохранителями (если они конечно сохранились).

Схема

Описание

За прикуриватель отвечает предохранитель номер 24 на 15А.

Схема реле

Назначение

• R2 Обогрев заднего стекла
• R7 Передние противотуманные фары
• R9 Стеклоочистители ветрового стекла
• R10 Стеклоочистители ветрового стекла
• R11 Стеклоочиститель заднего стекла / фонари заднего хода
• R12 Блокировка дверей
• R13 Блокировка дверей
• R17 Стеклоочиститель заднего стекла
• R18 Временное включение освещения салона
• R19 Дополнительное электрооборудование
• R21 Блокировка пуска двигателя
• R22 «Плюс» после замка зажигания
• R23 Аксессуары / дополнительно устанавливаемая аудиосистема / стеклоподъемники задних дверей
• SH1 Шунт электрических стеклоподъемников задних дверей
• SH2 Шунт электрических стеклоподъемников передних дверей
• SH3 Шунт цепи ближнего света фар
• SH4 Шунт цепи габаритных огней

Блок 2 (дополнительный)

Этот блок расположен в панели управления на стороне пассажира за перчаточным ящиком (бардачком). Отельная часть может находится на блоке предохранителей и реле.

Схема

Обозначение

Блок 3

Еще один предохранитель, расположенный под пепельницей на центральной консоли.

Данный предохранитель защищает цепь питания: Диагностического разъема, Автомагнитолы, ЭБУ кондиционера, ЭБУ системы запоминания положения сидений, Комбинированного дисплея (часы / наружная температура / автомагнитола), ЭБУ навигационной системы, ЭБУ системы контроля давления воздуха в шинах, Центрального коммуникационного блока, Цепи соединения с системой охранной сигнализации.

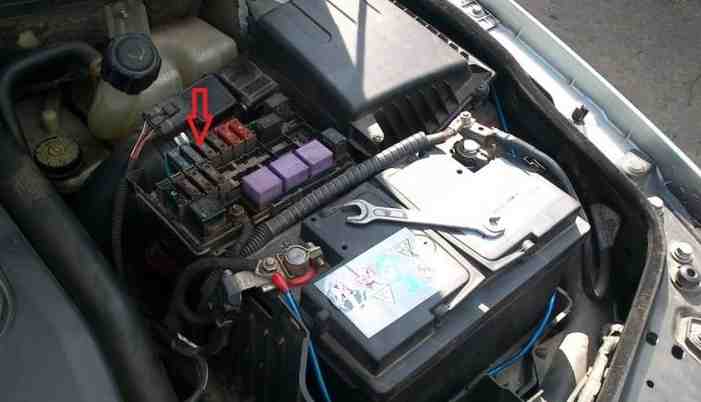

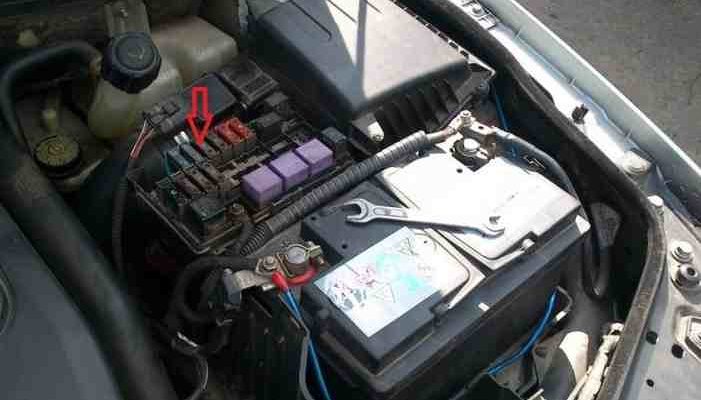

Блок под капотом рено лагуна 2

Основной блок в моторном отсеке находится рядом с аккумулятором.

Схема

Расшифровка

Предохранители

Реле вариант 1

1. Реле нагреватель охлаждающей жидкости
2. Реле электродвигателя вентилятора системы охлаждения (без кондиционера)
3. Не используется
4. Не используется
5. Реле вакуумного насоса усилителя тормозов
6. Реле топливного насоса
7. Реле системы подогрева дизельного топлива
8. Реле блокировки подачи топлива
9. Реле малой скорости вентиляторов кондиционера
10. Реле вентиляторов кондиционера
11. Реле термоплунжера 2

Реле вариант 2

1. Не используется
2. Реле малой скорости вентиляторов кондиционера
3. Не используется
4. Не используется
5. Не используется
6. Реле топливного насоса
7. Реле подогревателя (система вентиляции топливных газов)
8. Реле бензонасоса
9. Реле малой скорости вентиляторов кондиционера
10. Реле электродвигателя вентилятора с кондиционером
11. Не используется

Вся электрическая цепь защищена главным предохранителем, расположенным на плюсовом проводе аккумуляторной батареи.

Диагностика renault при помощи uniscan

Renault-клуб | Общая информация

На автомобилях Renault 1990-х применялись системы впрыска Bendix-Renix-Siemens, Bosch, Magnetti-Marelly, Ac Delco. Протокол для чтения ошибок и диагностической информации, используемый Renault в то время, покрыт мраком. Во всяком случае, мне до сих пор не удалось найти ничего, только предположения.

С момента покупки авто я пытался диагностировать работу его электронного блока управления (ЭБУ

). Конечно, можно съездить на сервис, заплатить деньги, посмотреть как «шаманят» мастера, и получить заключение. Все просто. Но есть желание самому провести диагностику работы мотора.

Я собрал адаптер к диагностической программе UNISCAN. Адаптер можно подсоединить к диагностическому разъему практически любого автомобиля с минимальными коммутациями. У Renault 1990-x не все так просто. Для диагностики нужен дополнительный адаптер — SPEED ADAPTER.

Мне удалось выяснить, что ЭБУ построены на микроконтроллере MC68HC11, которые имеют асинхронный интерфейс. Пин 43 подключен к транзистору с открытым коллектором. Коллектор транзистора соединен через диод с 18 пином блока. Скорость передачи данных 62500 бит в секунду ().

Для блока от R21 за номером s101263101c (BVM 7700744412) на этой скорости передаются пакет из 42 байт (). Период между пакетами около 25 мС (). Для сравнения, блок от Clio за номером s101729103h (BVM 7700864476) имеет пакет из 39 байт. Первые два байта всегда 0xFF00, следующие два байта есть PROM_ID. Последующие байты имеют сходную интерпретацию, как и в ALDL-протоколе.

Рис. 1

Рис. 2

Рис. 3

На представлена схема дополнительного устройства (прошивка — тут).

Устройство содержит два COM-разъема (рис. 5). Разъем P2 используется для совместной работы с адаптером UNISCAN (рис. 6). Разъем P1 предназначен для подключения непосредственно к персональному компьютеру (рис. 7).

Рис. 5

Рис. 6

Рис. 7

Данный адаптер работает с ЭБУ моторов F3N, F3P, F3R, F7P, J7T, E7J, E5F и др. Для двигателей F3N740(1), F3N726 необходимо использовать иную прошивку. В этих моторах диагностические коды имеют туже скорость передачи, но пакеты разделяются по другому (рис. 8 и 9).

Рис. 8

Рис. 9

На рис. 10-15 представлены моменты диагностики Renault 19 c двигателем F3P705.

Рис. 10

Рис. 11

Рис. 12

Рис. 13

Рис. 14

Рис. 15

Возможно мне удастся когда-нибуть сделать программу для расширенной диагностики Renault. Если кого-то есть знания, время, желание и умения для решения задачи, то приглашаю к сотрудничеству.

Схема подключений приведена в приложении.

Помощь в подготовке материала оказали Павел Ткачев (R21), Руслан Дятловский (Rusland76), Николай Жукович (DN). Огромное спасибо.

Другие проблемы и неисправности

Кузовное железо Renault Scenic к коррозии не склонно, металл долго не цветет в местах сколов. Временами перестает закрываться замок капота или открывается с трудом. Полумера: перед закрытием оттянуть язычок замка. Нередко смазка замка помогает восстановить его работоспособность.

Со временем начинает плохо справляться со своей задачей щетка стеклоочистителя с пассажирской стороны. Причина – износ подшипника поводка трапеции. Стоимость подшипника 100-150 рублей. Из-за подклинивания клапана переключателя потоков омывающей жидкости перестает срабатывать омыватель заднего стекла. Нередко выходит из строя нагревательный элемент боковых зеркал. Стоимость нового стекла около 500 рублей.

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Расположение все электронных блоков управления

Схема

Обозначение

1. Компьютер ABS и системы динамической стабилизации
2. Компьютер системы впрыска топлива
3. Аккумуляторная батарея
4. Компьютер автоматической коробки передач
5. CD – чейнжер
6. Считывающее устройство карты РЕНО
7. Центральный коммутационный блок
8. Компьютер кондиционера
9. Радио- и навигационное оборудование
10. Центральный дисплей
11. Блок управления стеклоподъемниками
12. Компьютер синтезатора речи
13. Датчик бокового удара
14. Компьютер подушек безопасности
15. Панель приборов
16. Компьютер блокировки рулевого колеса
17. Центральный блок салона
18. Корректор сигнальных ламп разряда батареи
19. Компьютер запоминания регулировок положения сиденья водителя
20. Компьютер системы облегчения парковки

Выводы и их назначение:
