Что такое obd разъем и распиновка диагностического разъема obd 2

Понятие OBD разъем или OBD-2 разъем обозначает использование технологии, позволяющей контролировать различные системы автомобиля с помощью бортового компьютера (самодиагностика автомобиля).

Код ошибки:  black elm327 на АлиЭкспресс — купить онлайн по выгодной цене

В свою очередь, ОБД разъем ВАЗ дает возможность подключить диагностические приборы, которые, контролируя функционирование системы автомобиля, определяют качество смеси по химическому составу выхлопов (экологический стандарт отработанных газов по системе Евро 2,3 и т.д.) и другие параметры.

В настоящее время в автомобилях ВАЗ 2110 используется 16- и пиновая система (стандарт obd 2). Распиновка обд 2, оснащенного 16-ю контактами, подразумевает под собой совмещение бортовых систем автомобиля с колодкой диагностики.

Если рассматривать 16-и пиновый разъем obd2, распиновка и назначение выводов (с 1-го по 8-й и с 9-го по 16-й) следующие:

  • 1-й, 3-й, 8-й, 9-й, 11-й, 12-й и 13-й  устанавливается производителем;
  • 2-й — шина J1850;
  • 4-й — масса авто;
  • 5-й — сигнальная земля;
  • 6-й и 7-й  — шина высокого уровня CAN, и, соответственно  шина K-Line;
  • 10-й — шина J1850;
  • 14-й и 15-й шина CAN J2284, и, соответственно шина L-Line;
  • 16-й — плюс с АКБ.

Считывание параметров системы возможно благодаря протоколам обд2. Число параметров для разных марок автомобилей  также разное (около 20 параметров).

Что нужно знать о распиновке?

Теперь поговорим о распиновке. Если тестирование автомобиля будет осуществляться своими силами, вам полезно будет узнать, из каких компонентов состоит разъем. Распиновка колодки включает в себя обозначение всех контактов, расположенных внутри.

В данном случае речь идет о распиновке OBD:

  • выход А — необходим для подключения массы;
  • выход В предназначен для подключения устройства L-Line, следует отметить, что не все диагностические колодки оснащены этим контактом;
  • контакт М необходим для подключения устройства К-Line;
  • контакт G обеспечивает контроль безопасности в ходе проверки;
  • выход Н — это питание с аккумулятора.

Алгоритм проведения снятия старой приборной панели автомобиля, с целью установки новой

Колодка диагностики ваз 21102

Примечание. Для того чтобы полностью снять старую электронную приборную панель ваз 2110, отсутствует необходимость выполнять её разборку на отдельные её элементы.

  • перед тем, как непосредственным образом приступить к снятию приборной панели, необходимо крайне тщательно и детализировано изучить её схему строения;
  • итак, сначала выполняется разъединение отрицательной клеммы и аккумулятора;
  • затем, следует вынуть декоративные накладки, которые содержат в себе рулевую колонку;
  • саму же сигнальную пластину рулевого управления трогать не стоит, её нужно оставить на исходном месте;
  • левый и правый переключатель необходимо снимать таким образом, чтобы их соединение между собой было сохранено;
  • подрулевые переключатели соединены с двумя наконечниками проводов, эту связь необходимо прервать путём разъединения;
  • гидрокорректор фар оснащён специальной управленческой ручкой, которую необходимо также при помощи шлицевой отвёртки снять;
  • затем необходимо воспользоваться ключом на «21» чтобы отвинтить крепёжную гайку гидрокорректора фар;

Колодка диагностики на ваз 2110

  • сам же гидрокооректор фар, нужно утопить в соответствующие отверстие приборной панели;
  • после успешного выполнения всех вышеперечисленных манипуляций, монтажный блок можно будет освободить от крышки;
  • далее необходимо вновь воспользоваться отвёрткой крестообразной формы (нужно будет крепёжный саморез, который располагается во внутренней части кронштейна приборной панели, отвернуть в противоположную сторону);
  • вместе с этим, необходимо в обязательном порядке выполнить полное разъединение абсолютно всех проводов, которые содержатся в замке зажигания;
  • теперь пришло время выполнить отворот диагностического разъёма, который заключён в саморезе крепежа кронштейна;
  • от выключателя сигнала отходят два провода, наконечники которых необходимо разъединить;

Колодка диагностики на ваз 21102

  • саморезы левой консольной накладки необходимо отвернуть в противоположную сторону относительно исходной;
  • снять саму накладку можно лишь, после сдвига передней части консольной накладки, предварительно выводя её из зацепления кронштейном;
  • теперь необходимо при помощи торцового ключа отвинтить крепёжную гайку панели кронштейна;
  • воздуховод и саму приборная панель ваз 2110 удерживается винтом, который нужно открутить;
  • после чего, нужно будет примерно на 15-20 см отвести приборную панель внутрь салона автомобиля;
  • далее необходимо выполнить полное разъединение всех 9-ти жгутов, которые соединяют между собой колодки;
  • затем саму приборную панель необходимо вынуть, воспользовавшись проёмом, который расположен в левой передней двери;
  • установка новой панели выполняется строго в обратной последовательности.

Примечание. Выше был описан алгоритм, который нужно не просто прочитать, а детально изучить, тогда трудности с установкой новой приборной панели не возникнет.

Маркировка диагностической колодки на ваз 21104

Инструкция установки новой и демонтажа старо приборной панели содержит множество нюансов, которые необходимо изучить тщательным образом. Вместе с этим, просмотр фото и видео — материалов является обязательным условием замены. Если его не выполнить, то запутаться в процессе демонтажа или установки не составит труда.

Видео «проверка ваз 2110»

Как производится компьютерное тестирование узлов отечественной «десятки», если транспортное средство дергается и глохнет (автор видео — Вячеслав Кравченко).

Где находится диагностический разъем и как проводится диагностика

Если знать, как правильно считывать и расшифровать коды ошибок, система диагностики неисправностей автомобилей ВАЗ 2110 точно укажет на конкретную поломку в системе. Чтобы правильно считывать коды или менять диагностическое оборудование, необходимо знать,  где находится разъем для диагностики.

Что касается проверки, разъем obd2 и основные режимы диагностики позволяют проводить быструю диагностику  на авто, оснащенных  системой самодиагностирования. Раньше проведение диагностики выполнялось посредством прибора, специально разработанного производителем для каждой конкретной марки автомобиля.

В результате проведение диагностики было довольно дорогостоящим, поставка приборов осуществлялась только на авторизированные станции ТО, что исключало возможность проведения диагностики самостоятельно. Это заставило производителей  разных марок автомобилей оснащать свои электронные системы стандартными функциями диагностики – единый диагностический разъем (разъем обд 2).

Диагностический разъем дает возможность провести несколько разных режимов диагностики:

  • определение характеристики работы СУ (системы управления);
  • чтение кодов неисправностей;
  • обнуление результатов диагностики;
  • анализ показателей датчиков кислорода;
  • управление механизмами исполнения;
  • проведение запроса результатов диагностики (в момент движения автомобиля);
  • запрос информации по диагностике автомобиля посредством ручного ввода;
  • просмотр сохраненных показателей СУ в случае возникновения кодов неисправностей.

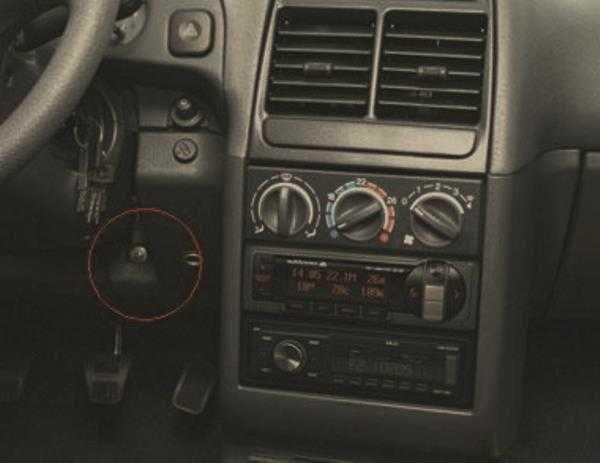

Где расположен диагностический разъем

Типичное расположение разъема для диагностики на автомобилях ВАЗ – в салоне под торпедой. Но при этом место его размещения на разных моделях отличается:

Диагностика ваз – это просто!

Не только владельцам импортных автомобилей доступна возможность самостоятельной диагностики. Многие модели автомобилей ВАЗ, в том числе и «классические» 2105, 2107, не говоря о более современных моделях 2108, 2109, 2110, 2112, 2114, 2115, Приора, Калина оснащаются блоками электронного управления, а, следовательно, у нас есть возможность выполнить их диагностику своими руками.

Не только владельцам импортных автомобилей доступна возможность самостоятельной диагностики. Многие модели автомобилей ВАЗ, в том числе и «классические» 2105, 2107, не говоря о более современных моделях 2108, 2109, 2110, 2112, 2114, 2115, Приора, Калина оснащаются блоками электронного управления, а, следовательно, у нас есть возможность выполнить их диагностику своими руками.

Для чего необходима диагностика автомобиля ваз.

Частый случай, который вызывает беспокойство автолюбителя, это сигнал «check engine» который оповещает о сбое в работе системы автомобиля. Это обычно повод для посещения СТО, но сегодня у нас есть возможность выявить причину срабатывания сигнализатора самостоятельно для этого потребуется диагностический адаптер. С его помощью можно достаточно просто выполнить диагностические мероприятия – выявить сбои в работе определить неисправности своего автомобиля, изменить настройки, получить информацию с датчиков. И все это с минимальными финансовыми вложениями.

Какой выбрать адаптер для ваз

Прежде чем купить сканер для диагностики, необходимо выяснить, какой блок управления установлен на вашем транспортном средстве. Большинство моделей оборудовано блоками управления с К-линией для обмена данными. Поэтому лучший выбор – это диагностический кабель VAGCOM или улучшенный вариант адаптер диагностический K-Line. Эти адаптеры подходит для диагностики автомобилей ВАЗ и обеспечивают корректное согласование системы диагностики автомобиля и компьютера. Обратите внимание, вы сможете выполнять полноценную компьютерную диагностику, так же как и специалисты на СТО.

Сложности подключения адаптера к эбу ваз

Адаптеры VAGCOM, K-Line предназначены для прямого подключения к ЭБУ через 16-ти контактный разъем OBD-II. Его стали устанавливать на Вазовские автомобили после 2002 года. Некоторые модели оснащены разъемом 12 pin. Он не совместим с разъемом адаптера. Выход простой приобрести переходник GM12 или адаптер K-Line в корпусе OBD1 (GM12).

Где расположен диагностический разъем

Типичное расположение разъема для диагностики на автомобилях ВАЗ – в салоне под торпедой. Но при этом место его размещения на разных моделях отличается:

Какой компьютер можно использовать для диагностики

Программное обеспечение для диагностики не требовательное к ресурсам ПК, по этой причине можно использовать любой компьютер с ОС не ниже Windows XP. Очень удобно использовать для диагностики ноутбук или нетбук, так как длина кабеля ограничена.

Сканер для ВАЗ – это такой же необходимый инструмент в арсенале автолюбителя, как и обычный гаечный ключ. Преимущества его использования – очевидны, вы можете оперативно оценить состояние систем своего автомобиля, выявить причину неисправности, многие из них можно устранить самостоятельно, не обращаясь на СТО. Это выгодно и экономически. Цена диагностического k-line адаптера не больше затрат на однократное посещение сервисного центра или СТО.

Источники

Для чего необходима диагностика автомобиля ваз.

Частый случай, который вызывает беспокойство автолюбителя, это сигнал «check engine» который оповещает о сбое в работе системы автомобиля. Это обычно повод для посещения СТО, но сегодня у нас есть возможность выявить причину срабатывания сигнализатора самостоятельно для этого потребуется диагностический адаптер.

Доработка обд разъема ваз 2110: самостоятельное подключение  адаптера elm 327

На приборной панели автомобиля ВАЗ 21110 находится специальная лампочка «CheckEngine» . При включенном зажигании лампочка загорается и в момент, пока не запущен ДВС автомобиля, специальной программой происходит считывания данных со всех агрегатов и систем автомобиля, передавая  на бортовой компьютер данные о выявлении поломок.

Если же после запуска ДВС автомобиля «чек» не тухнет еще секунд 10, значит, неисправности в системе уже выявлены и  внесены соответствующие коды ошибок в память бортового компьютера.

Коды расшифровываются либо специальным диагностическим прибором, либо самостоятельно. На примере ЭБУ ВАЗ 2110 «Январь-4» рассмотрим алгоритм проведения диагностики самостоятельно:

  • соединить контакт «В» колодки диагностики и «массу»;
  • повернуть ключ в зажигании на третье положение, не заводя автомобиль;
  • лампочка «CheckEngine» подсвечивает код «12» (мигание лампочки один раз -1, после паузы в две секунды мигает два раза подряд -2 вспышками три раза подряд (программа начала диагностику);
  • программа выявит неисправность, высвечивая соответствующие коды ошибок (вспышка, пауза).

Несколько советов по установке современного адаптера ELM 327 с программой (протоколом) OBD-II для ВАЗ 2110:

  • приобрести адаптер вместе с кабелем;
  • изучить инструкцию по установке (распиновка колодки и расположение каждого разъема);
  • в каждый разъем колодки необходимо вставлять свой кабель, сверяя распиновку, она должна соответствовать указаниям производителя.

Еще добавим, программы для определения неисправностей адаптера ELM 327 загружаются из различных источников в сети Интернет.

Инструкция по выполнению диагностики самостоятельно

Когда место нахождения диагностического разъема известно и подготовлено все необходимое оборудование, можно приступать к проверке. По мнению многих российских автолюбителей, подготовить ноутбук и тестер будет вполне достаточно для того, чтобы произвести проверку всех узлов и систем на «десятке».


Адаптер для проверки с кабелем и диском с драйверами

Что касается самой процедуры, то для ее осуществления заранее подготовить необходимое программное обеспечение. Соответствующий софт без проблем можно найти в сети. Программ для тестирования множество, на практике большинство владельцев «десяток» используют утилиту Motor-Scan.

Сама процедура тестирования осуществляется в таком порядке:

  1. К диагностической колодке, находящейся в центральной консоли справа от водителя, необходимо вставить тестер, ноутбук следует заранее включить.
  2. После того, как к разъему будет подключен тестер, необходимо активировать зажигание. Это нужно сделать обязательно, поскольку без питания программное обеспечение не сможет считывать комбинации ошибок.
  3. Затем на самом компьютере нужно запустить утилиту для проверки систем транспортного средства.
  4. В том случае, если разъем и другие элементы полностью рабочие, на экране компьютера вы сможете увидеть расположение электроники «десятки». Если это так, то можно приступать к тестированию. В зависимости от утилиты, автовладелец может произвести проверку нескольких узлов или систем по отдельности или всех сразу. Нажмите на кнопку «Старт» или «Начать», чтобы запустить программное обеспечение (название кнопки может быть изменено в зависимости от утилиты). В соответствии с полученными комбинациями водитель должен расшифровать коды, чтобы точно знать, где искать неисправность.

Инструкция по выполнению диагностики через ноутбук своими руками

Для диагностики понадобится ноутбук и диагностический адаптер. Ноутбук может быть любой мощности, это не имеет значения для диагностирования. Адаптер универсальный и подходит для всех моделей ВАЗ (автор видео — KV Avtoservis).

Какой выбрать адаптер для ваз

Прежде чем купить сканер для диагностики, необходимо выяснить, какой блок управления установлен на вашем транспортном средстве. Большинство моделей оборудовано блоками управления с К-линией для обмена данными. Поэтому лучший выбор – это диагностический кабель VAGCOM или улучшенный вариант адаптер диагностический K-Line.

Какой компьютер можно использовать для диагностики

Программное обеспечение для диагностики не требовательное к ресурсам ПК, по этой причине можно использовать любой компьютер с ОС не ниже Windows XP. Очень удобно использовать для диагностики ноутбук или нетбук, так как длина кабеля ограничена.

Сканер для ВАЗ – это такой же необходимый инструмент в арсенале автолюбителя, как и обычный гаечный ключ. Преимущества его использования – очевидны, вы можете оперативно оценить состояние систем своего автомобиля, выявить причину неисправности, многие из них можно устранить самостоятельно, не обращаясь на СТО.

Источники

Когда необходима диагностика?

Многих автолюбителей пугает появляющийся на панели сигнал «Check Engine», который сообщает о неисправностях в работе систем автомобиля. Самый простой выход в этом случае – посещение станции техобслуживания. Но это связано как с финансовыми затратами, так и потерей времени.

Благодаря появившемуся на современных машинах ДР стала возможна компьютерная диагностика ВАЗ 2114 и ВАЗ 2115, которую можно провести своими руками. Для этого нужно приобрести диагностический адаптер и иметь устройство, к которому его можно подключить: компьютер, ноутбук или другой девайс.

Умение самостоятельно выполнять диагностику автомобиля позволит:

  • быстро выявить неисправности автомобиля;
  • получить необходимую информацию с датчиков;
  • изменить настройки;
  • сэкономить на посещение СТО.

Необходимость диагностирования возникает в первую очередь при высвечивании надписи «Check Engine», но не лишним будет проводить регулярную диагностику для профилактики.

Надпись «Check Engine»
Надпись «Check Engine»

Можно провести дополнительную диагностику с помощью компрессометра и мультиметра. Во время дополнительной проверки следует проверить уровень жидкостей в системах авто, сделать визуальный осмотр кузова автомобиля и узлов на наличие механических повреждений.

Модернизация действующей диагностической колодки

Колодка диагностики ваз 2110

Многие автовладельцы ваза 2110 желают сменить заводскую диагностическую колодку вместе с электронной системой на более технологичную, которая выполнена согласно действующему уровню прогресса. Фактически замена заводской электронной панели сегодня является рационально обусловленным процессом. Для этого понадобится:

  • соответствующая электронная панель, установка которой возможна самостоятельно;
  • классическая отвёртка крестообразной формы, которая есть у каждого автомобилиста;
  • простые пассатижи;
  • желание проводить модернизацию.

Примечание. Перед приобретением новой электронной диагностической колодки, необходимо обязательно убедиться в том, что она будет совместима с автомобилем.

На практике цена новой приборной панели вполне рациональна. Среднестатистическая стоимость новой электронной панели не территории Российской Федерации составляет около 13 тысяч рублей. Конечно, ультрасовременные технологические приспособления с гаммой подсветки стоят в разы больше вышеуказанной суммы.

Общие сведения о функционировании вазовской колодки диагностики

На ваз 21102 колодка диагностики представляет собой с практической точки зрения электронный прибор, который получает множественные сигналы из соответствующих электронных устройств (датчиков). В свою очередь датчики отображают информацию о том или ином функциональном элементе, а точнее о его качестве функционирования. К основным практическим функциям колодки диагностики можно отнести:

  • отображение текущего функционального состояние того или иного элемента автомобиля, который в своей базовой структуре содержит датчик;
  • проведения объективного анализа входных данных;
  • полный контроль систем индикации;
  • автономная коррекция неисправности, если существует таковая практическая возможность.

Подключение диагностического оборудования к автомобилю

Статья архивная. 2001 – 2003 год.

Для подключения автомобиля к персональному компьютеру  необходимо приобрести или изготовить интерфейс связи между СОМ – портом и диагностическим разъемом K‑LINE .

Первая надпись на экране диагностического оборудования или компьютера,вызывающая панику у новичков, как правило, что – то типа «Нет связи», «Нет ответа контроллера» или нечто подобное, но не менее интригующее. Мотор-тестер, к примеру, начинает предлагать варианты – от неподключенного питания до аппаратной неисправности адаптера.

Хорошо, если первой на диагностику прикатила машина с иммобилизатором и Вы уверены,  что с адаптером все в порядке. Причина отсутствия связи на автомобилях без иммо банальна и возможна только в отечественном автопроме – разрыв линии диагностики, идущей от диагностического разъема до ЭБУ.

Иммобилизатор использует K‑Line для связи с ЭБУ и включается в разрыв линии диагностики. Если иммобилизатор не установлен, то линия диагностики висит в воздухе и связь с ЭБУ отсутствует. На этом месте предполагалось, видимо, заглушка,но…  Для восстановления связи нужно просто установить перемычку между контактами 9 – 1 и 18 разъема иммобилайзера (или установить иммобилайзер) как показано на рисунке.

Прямоугольная 12-ти контактная колодка

Такие типы устройств устанавливались на все инжекторные автомобили, которые выпускались до 2002 года. Разберемся с обозначением контактов:

  1. A — масса.
  2. B — диагностическая линия двигателя.
  3. C — AIR.
  4. D — лампа самостоятельной проверки или потенциометр.
  5. H — питание 12В.
  6. G — управление бензонасосом.
  7. J — гнездо для проверки состояния подушек безопасности.
  8. M — линия проверки двигателя и ABS.

Распиновка

В зависимости от установленного на автомобиле ДР осуществляется подключение диагностического оборудования.

Приобретя диагностический адаптер и освоив, как сделать диагностику самому, можно избавить себя от посещения автосервиса, лишних расходов и иметь возможность контролировать исправность своего автомобиля.

Диагностика ваз – это просто!

Не только владельцам импортных автомобилей доступна возможность самостоятельной диагностики. Многие модели автомобилей ВАЗ, в том числе и «классические» 2105, 2107, не говоря о более современных моделях 2108, 2109, 2110, 2112, 2114, 2115, Приора, Калина оснащаются блоками электронного управления, а, следовательно, у нас есть возможность выполнить их диагностику своими руками.

Не только владельцам импортных автомобилей доступна возможность самостоятельной диагностики. Многие модели автомобилей ВАЗ, в том числе и «классические» 2105, 2107, не говоря о более современных моделях 2108, 2109, 2110, 2112, 2114, 2115, Приора, Калина оснащаются блоками электронного управления, а, следовательно, у нас есть возможность выполнить их диагностику своими руками.

Для чего необходима диагностика автомобиля ваз.

Частый случай, который вызывает беспокойство автолюбителя, это сигнал «check engine» который оповещает о сбое в работе системы автомобиля. Это обычно повод для посещения СТО, но сегодня у нас есть возможность выявить причину срабатывания сигнализатора самостоятельно для этого потребуется диагностический адаптер. С его помощью можно достаточно просто выполнить диагностические мероприятия – выявить сбои в работе определить неисправности своего автомобиля, изменить настройки, получить информацию с датчиков. И все это с минимальными финансовыми вложениями.

Какой выбрать адаптер для ваз

Прежде чем купить сканер для диагностики, необходимо выяснить, какой блок управления установлен на вашем транспортном средстве. Большинство моделей оборудовано блоками управления с К-линией для обмена данными. Поэтому лучший выбор – это диагностический кабель VAGCOM или улучшенный вариант адаптер диагностический K-Line. Эти адаптеры подходит для диагностики автомобилей ВАЗ и обеспечивают корректное согласование системы диагностики автомобиля и компьютера. Обратите внимание, вы сможете выполнять полноценную компьютерную диагностику, так же как и специалисты на СТО.

Сложности подключения адаптера к эбу ваз

Адаптеры VAGCOM, K-Line предназначены для прямого подключения к ЭБУ через 16-ти контактный разъем OBD-II. Его стали устанавливать на Вазовские автомобили после 2002 года. Некоторые модели оснащены разъемом 12 pin. Он не совместим с разъемом адаптера. Выход простой приобрести переходник GM12 или адаптер K-Line в корпусе OBD1 (GM12).

Где расположен диагностический разъем

Типичное расположение разъема для диагностики на автомобилях ВАЗ – в салоне под торпедой. Но при этом место его размещения на разных моделях отличается:

Какой компьютер можно использовать для диагностики

Программное обеспечение для диагностики не требовательное к ресурсам ПК, по этой причине можно использовать любой компьютер с ОС не ниже Windows XP. Очень удобно использовать для диагностики ноутбук или нетбук, так как длина кабеля ограничена.

Сканер для ВАЗ – это такой же необходимый инструмент в арсенале автолюбителя, как и обычный гаечный ключ. Преимущества его использования – очевидны, вы можете оперативно оценить состояние систем своего автомобиля, выявить причину неисправности, многие из них можно устранить самостоятельно, не обращаясь на СТО. Это выгодно и экономически. Цена диагностического k-line адаптера не больше затрат на однократное посещение сервисного центра или СТО.

Источники

Распиновка диагностического разъема ваз 2110 старого образца

Диагностический разъемы на ВАЗ 2110 и их распиновка
Диагностический разъем на ВАЗ 2110 (машины, выпускаемые после 1998 года включительно) располагается снизу справа от рулевой колонки. Обычно он устанавливается вертикально. Бывают два вида диагностических разъемов на ВАЗ 2110 – старого и нового образца (12 контактов и 16, соответственно). На моделях, которые изначально собирались на экспорт сразу устанавливались диагностические разъемы нового образца. Распиновка у них отличается, естественно.

Местонахождение разъема. Фотография с сайта vazweb.ru

12-контактный разъем
Им оснащались все инжекторные модели, кроме отдельно взятых сборок после 2002 года, на которых был установлен OBD-II разъем.
Схема расположения контактов старого типа разъема

16- контактный разъем
Им оснащались часть моделей, выпущенных после 2002 года, на которых установлены системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2.
Схема расположения контактов нового разъема

12-контактный разъем

16- контактный разъем

Распиновка колодки ваз до 2002 года:

Обозначения контактов:M – k-линия диагностики
H или G – питание адаптера 12В

При подключении адаптера без колодки напрямую к проводам, питание лучше брать от прикуривателя, так как изображенный на рисунке H контакт в зависимости от модели, может быть не разведен, а при использовании G контакта бензонасос дает очень большие импульсы которые могут повредить адаптер.

Распиновка колодки газ/уаз:

Обозначения контактов:2 – Питание адаптера 12В
12 – масса
10 – L-линия диагностики (может быть не разведена, как правило не используется)
11 – K-линия диагностики

Если Вас интересуют распиновки разъемов других марок, можете обратиться к специализированному справочнику.

Распиновка разъема obd2

Данный вариант распространен в иномарках с 2002 года, а так же устанавливается во все автомобили ВАЗ после 2004 г.в.

Распиновка разъемов для подключения obd-2 кабеля usb-kkl к разъему obd-1 (gm-12) ваз.

Распиновка диагностического разъема старого образца OBD 1 (GM-12) автомобилей ВАЗ 2107, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 для подключения к кабелю USB-KKL если нет переходника.

Подключение (распиновка) кабеля OBD-2 USB-KKL для подключения к разъему старого образца OBD-1 (GM-12) к автомбилям ВАЗ 2107, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 без переходника.

Так же, при желании, можно купить переходник с OBD2 на OBD1 (GM12) ВАЗ 16pin здесь Тогда процесс соединения USB-KKL, ELM327 или другого OBD2 адаптера c OBD-1 (GM-12) пойдет намного быстрее 🙂 Цена вопроса в пределах 300 рублей.

Колодка диагностики сегодня представляет собой не только полнофункциональное устройство, но также и высокотехнологичное. Однако, автоматические приборы диагностики существуют не только в современных автомобилях, но также в более старых своих аналогах.

Колодка диагностики для ваз 2110 имеет, как целый ряд откровенных недостатков, так и обладает множеством преимуществ. Объективно можно сказать лишь одно — она функционирует и этого главное. На ваз 2109 диагностическая колодка решает важные задачи.

Расположение разъема и его особенности

На автомобилях ВАЗ 2114 и 2115, где установлена европанель, диагностический разъем (ДР) находится на центральной панели управления под прикуривателем. Его закрывает декоративная заглушка. Для доступа к разъему достаточно поддеть заглушку и она легко снимается.

Место расположения на ВАЗ 2114
Место расположения на ВАЗ 2114

На ВАЗах может быть установлен 12 контактный разъем прямоугольной формы старого образца OBD 1 (GM-12) или 16-ти контактный разъем OBD-II в виде трапеции USB-KKL. Если адаптер предназначен для ДР OBD-II, можно купить переходник.

Самостоятельная диагностика ваз 2114 и 2115: золотые правила

На любом автомобиле во время эксплуатации возможны различные неполадки. Владельцы автомобилей с инжекторным двигателем получили возможность проводить диагностику самостоятельно. Для этого на автомобилях с завода устанавливается диагностический разъем.

Сложности подключения адаптера к эбу ваз

Адаптеры VAGCOM, K-Line предназначены для прямого подключения к ЭБУ через 16-ти контактный разъем OBD-II. Его стали устанавливать на Вазовские автомобили после 2002 года. Некоторые модели оснащены разъемом 12 pin. Он не совместим с разъемом адаптера.

Трапециевидная 16-ти контактная колодка

После 2002 года отечественные автомобили начали оснащаться колодками в форме трапеции, на которых увеличилось количество контактов с 12 до 16. Рассмотрим назначения основных шин:

  • 2 — плюсовой контакт.
  • 4 — заземление кузова.
  • 5 — сигнальное заземление.
  • 10 — минусовой контакт.
  • 15 — линия диагностики.
  • 16 — питание от аккумулятора 12В.

Когда известно, как выглядит распиновка диагностического разъема, не составит труда выполнить диагностику автомобиля самостоятельно. Ниже приведена схема устройства колодок с 12 и 16 контактами, а также штекером, с обозначением основных контактов.

Подведем итоги

https://www.youtube.com/watch?v=_BeEyz6n6To

С появлением компьютерной диагностики  автовладельцы и специалисты по ремонту сразу оценили основные преимущества в виде экономии  времени, а также отсутствии необходимости  демонтажа и тестирования важных узлов и деталей автомобиля.

Оцените статью
OBD
Добавить комментарий
