Выбор адаптера

1:545

Где находится разъем для диагностики на автомобиле газ.

Расположение интерфейса для подключения к ЭБУ на ГАЗ 31105, ЗМЗ 406 может находиться в одном из двух мест:

  • В подкапотном пространстве, на перегородке рядом с бачком омывателя;

  • В салоне под торпедой, около блока предохранителей.

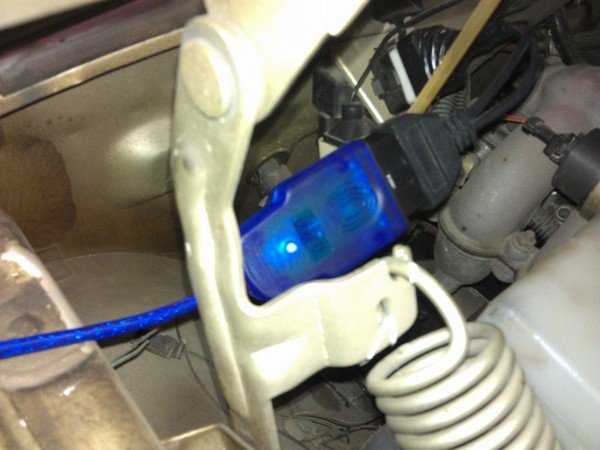

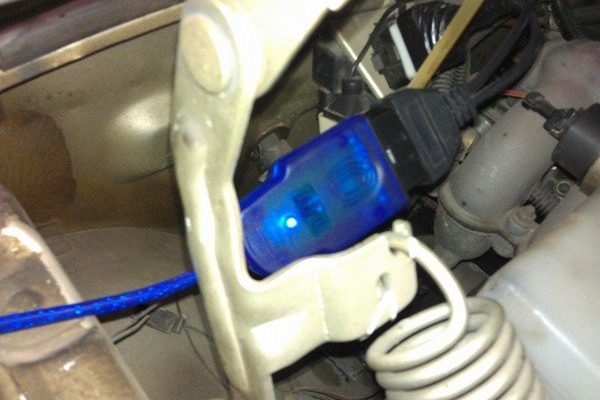

Выполняем подключение адаптера. В отличие от многих автомобилей на диагностическом разъеме «Волги» присутствует напряжение даже при отключенном зажигании. После того как вы подключите адаптер, зажжется индикатор питания.


Подготовительная работа для диагностике почти закончена. Можно установить софтдля диагностики на ваш ПК.

Диагностика газ с двигателем крайслер

НЕТ на этом блоке управления K-линии, поэтому и адаптер такой будет бесполезен, хоть с программой, хоть без.

Нормально ( с активацией ИМ) будет читать Сканматик со своим адаптером, МТ-10 с адаптером АМД, Аскан-10 со спец кабелем и программииой.

P.S. А вообще поиском надо было бы воспользоваться ..

Какое по можно использовать для диагностики автомобилей газ

Для диагностики можно воспользоваться программным обеспечением, которое есть на диске входящем в комплект адаптера:

  • Авто-тестер (версия 2 и 3);

  • MyTesterGaz;

  • GAZ Diagn – для моделей с ЭБУ Микас версий 5.х и 7.

О elm 327

25:1828

ELM 327 — наиболее распространённый внешний вид коробочки, но такой разный внутри…

25:1980

ELM327 — микросхема, преобразующая ряд протоколов, используемых в диагностических шинах автомобилей, в протокол RS-232, разработанный компанией Elmelectronics. В настоящий момент последняя версия микрокода — v2.1.

25:2354

Микросхема elm 327 представляет собой pic-контроллер с прошивкой, разработанной канадской компанией Elm electronics. Именно такую микросхему называют “оригинальной”, т.к. подавляющее большинство автосканеров построены на основе китайских версий elm 327. В большинстве случаев отличий от оригинала нет, но их цены существенно ниже.

25:585

Т.е. это не что иное, как просто “чип”, который преобразует различные протоколы данных, передаваемых с ЭБУ автомобилей в простейший RS-232 (типа COM-порт). Говоря своими словами. Адаптеры, которые продаются везде, где только можно, это коробочка с разъёмом OBD2, текстолитовой платой, на которой припаян китайский аналог ELM327, ну а далее контроллер, который преобразует RS-232 в требуемый “протокол”, в зависимости от версии адаптера. Т.е. это может быть Bluetooth, Wi-Fi или USB.

25:141726:1922

ELM 327 — вид изнутри (белые провода слева отброшены от контактов на плате под микросхемой ELM327)

26:2094

Какого вида существуют ELM 327? Какой лучше?

26:79

На вид они разные (цвета и формы). Тут стоит разделить их на 2 типа: — проводные — беспроводные

26:255

Проводные — это обычная коробочка, в которой имеется USB разъём. Он подключается к ПК и с помощью драйверов “прикидывается” ни чем иным, как COM портом (тем самым RS-232). Коробочки разного цвета и формы. Начиная от простых пластиковых, заканчивая металлическими с кучей лампочек.

26:759

Беспроводные — та же коробочка, но без проводов. Форма может быть любая, от мала до велика. Разница лишь в том, что данные идут по Bluetooth или Wi-Fi. Тут вариаций немного больше, чем у проводных. Форма может быть разная, чаще различия в длине.

26:1192

Также существуют версии ELM 327 — 1.3, 1.4, 1.5, 2.1 и т.д. Тут стоит понимать, что китайцам нужно продавать свои игрушки и 1.5 — это не что иное, как их модификация 1.4b, которая в свою очередь отличается от 1.4 мелкими доработками и возможностью отключения питания (когда авто не заведено), при наличии адаптера в разъёме (когда он воткнут постоянно).

Код ошибки:  Renault : Renault Kangoo 2 (2008-2013)

26:2223

Какой лучше взять, проводной или беспроводной?

26:90

Скажем так, если Вас интересует редкое подключение данного девайса к авто с помощью ПК, Ваш выбор — проводной. С ним меньше всего мороки и его установка, и работа наиболее проста. Для работы с ПК я бы не советовал беспроводные варианты.

26:522

Беспроводной хорош, когда нет ноутбука и для чтения ошибок будет использоваться смартфон. Или же когда хочется очередную игрушку, которая бы показывала “кучу” параметров на экране телефона. Тут я немного огорчу. Чтение и стирание ошибок — не ремонт.

Да, программ масса, коннект не сложен. Работа проста. Но параметров получите — минимум. Скорость обновления данных будет также не столь высока. Данные о скорости и оборотах будут обновляться медленнее Вашей приборки. А расчёт нагрузки — мифическое значение, которое берётся непонятно откуда.

Немного забегая вперёд скажу, фирменное диагностическое оборудование может снимать показания до нескольких десятков раз в секунду СО ВСЕХ имеющихся датчиков. В конечном итоге, по своему опыту и опыту остальных, с уверенностью скажу, рано или поздно надоест и девайс будет выполнять роль заглушки разъёма или будет жить в бардачке.

26:2449

А моя машина будет читаться с помощью ELM 327?

26:82

Конечно я мог бы в очередной раз развести демагогию и указать протоколы, начать их обсуждение и т.п., но пойду иначе. Кто хочет знать какой протокол в Вашем ЭБУ и какие поддерживаются ELM 327, милости прошу в интернет. Тут я поступлю проще, дав краткий список, от которого можно оттолкнуться. Сделаю упор на детища ГАЗ (я же пишу это в БЖ Волги).

26:701

Итак, вот список поддерживаемых авто Российского производства:

26:825

— Chevrolet Niva с 2007 — Ваз 2105 с 2009 — Lada 2107 с 2008 — Ваз 2110 с 2005 — Ваз 2114 с 2021 — Ваз 111740 — Ваз Калина с 2021 — Газ-31105 с ДВС Chraysler 2,4— Газ-2217 Соболь с 2008 — Lada GRANTA с 2021 — Lada Priora 217130 с 2021 — Lada Largus с 2021 — Tagaz Tager с 2008

26:1197

ЭБУ Bosch 7.9.7 — диагностируются ELM 327. ЭБУ Январь 7.4 (также некоторые другие версии Января) — диагностируются ELM 327.

26:1403

Суда я бы также приписал: — Reno (Logan, Duster, Sandero и т.д.) — Daewoo (с OBD2)

26:1519

Также поддерживается ряд Китайских авто (почти все современные с 2004 года выпуска).

26:1673

ЭБУ МИКАС 5.4 — НЕ ПОДДЕРЖИВАЕТСЯ ELM 327! ЭБУ МИКАС 7.1 — НЕ ПОДДЕРЖИВАЕТСЯ ELM 327!

26:1817

Т.е. ГАЗы с двигателями ЗМЗ 406 (в большей своей части) — не читаются

26:1943

Владельцы современных ГАЗелей могут быть спокойны, они поддерживаются. Также ELM 327 работает и с МИКАС 11 (УМЗ 4216).

26:2150

Остальные авто, это более ли менее свежие ВАЗы с разъёмом OBD2 и ЭБУ указанным выше. Естественно все свежие авто с шиной CAN также попадают в список поддерживаемых.

26:296

Иномарки:Все свежие авто примерно с 2000-2004 года выпуска и свежее. В том числе и дизеля. Правда авто типа VW Passat B3, B4 или AUDI 80 и 100, а также аналогичные авто — не поддерживаются. Для них вновь нужно использовать K-Line адаптер.

26:699

Какими программами я могу диагностировать свою машину? Какое ПО лучше?

26:834

Программ для ELM 327 масса. Тут можете сами пробежаться и погуглить, на сайтах, где торгуют этими адаптерами эти программы зачастую лежат открыто. В общем найти их не проблема. Я остановлюсь на моей любимой — ScanMaster ELM.

Код ошибки:  Защита диагностического разъема OBD Лада Ларгус

26:122827:1735

Окно программы ScanMaster ELM, раздел чтения ошибок.

27:1822

Тут стоит дать замечание. Почти все программы под ELM 327 имеют одинаковый функционал и выводят почти одну и ту же информацию. В то же время, ScanMaster ELM более универсальна и приглянулась мне лучше. Правда я её использую для работы уж с совсем экзотическими авто (модули которых у меня отсутствуют).

Для наших авто я её не использую. Ошибки лучше расшифровывать на сайтах, касаемо именно Вашего автомобиля. Хоть номера и стандартны, но сама интерпретация у каждого производителя своя. Потому лучше делать упор на конкретное авто. При подключении данная программа может сама найти адаптер, а можно и ткнуть её в нужный порт.

27:3351

Вместо заключения…

27:41

Что же мы имеем в конечном итоге? В конечном итоге мы имеем своеобразный разводной ключ. В некоторых ситуациях им работать можно, но разве он лучше хорошего набора ключей?

27:356

ELM 327 поможет Вам прочесть ошибки и понять из-за чего загорелась лампа ошибки. Также при его цене, позволит сэкономить средства. Ведь многие “диагносты” берут деньги за простое чтение и стирание ошибок. В таком случае ELM 327 легко окупает себя после первой такой “диагностики”.

27:1135

С дорогими адаптерами он не может конкурировать в принципе. Это просто китайская микросхема. В то время как специализированное оборудование — это целый комплекс с развёрнутым ПО. Там и параметров гораздо больше и возможностей. Можно не только смотреть ЭБУ, АКПП, АБС и прочие мелочи.

Но и управлять почти всеми элементами, с возможностью редактирования массы параметров. К примеру активации Corner на авто с минимальной комплектацией, времени включения/выключения света, редактирования ключей и т.д. и т.п. Вплоть до такой мелочи (которую многие упускают), как поправка показаний спидометра при смене одних колёс на другие (изменении их размеров). Да и ПО постоянно обновляется, оно и удобнее и нагляднее.

27:2422

ELM 327 — это нишевый продукт для поверхностной работы с автомобилями, этакий швейцарский нож. От него не следует ждать чего-то большого и требовать за его стоимость функционала хорошего оборудования.

27:366

Переходник obd2 12pin газ на алиэкспресс — купить онлайн по выгодной цене

Перед покупкой сравните цены на переходник obd2 12pin газ, прочитайте реальные отзывы покупателей, ознакомьтесь с техническими характеристиками.

Закажите переходник obd2 12pin газ онлайн с доставкой по России: товары с пометкой Plus доступны с ускоренной доставкой и улучшенными условиями возврата.

На Алиэкспресс переходник obd2 12pin газ всегда в наличии в большом ассортименте: на площадке представлены как надежные мировые бренды, так и перспективные молодые.

Подключение оборудования для диагностики

Отметим что программы, которые мы описываем, подходят для совместного использования с любым адаптером с К-линией.

Вас, наверное, интересует вопрос, какой нужен компьютер для диагностики. Лучшим вариантом будет ноутбук. Основные требования к нему – наличие разъема USB и операционная система Windows. Программное обеспечение не требовательное к ресурсам и для работы можно использовать даже нетбук.


Преимущества от использования ноутбука – мобильность, возможность оперативной диагностики даже во время движения.

Первое что необходимо сделать – это подключить адаптер к компьютеру. Дальше необходимо установить драйвера для корректной работы диагностического адаптера и выполнить некоторые настройки.

Где взять драйвер? Обычно он есть на диске, который вы получите в комплекте со сканером, да и в интернет его найти не составит труда.


Настройку выполняем, используя следующий алгоритм:

  1. Наводим курсор на иконку «мой компьютер» и нажимаем правую кнопу мыши, в меню выбираем пункт свойства. Открывается окно «свойства системы». Переходим на вкладку – «оборудование»;

  2. В открывшемся окне выбираем «диспетчер устройств»;

  3. В списке выбираем пункт “Порты (COM и LPT)”;

  4. Если драйвер установился корректно, то мы увидим виртуальный COM-порт. Теперь ему необходимо присвоить номер;
  5. Наводим курсор на порт и используем правую кнопку мыши, в меню выбираем «свойства»;

  6. В окне переходим на вкладку “Параметры порта” и жмем кнопку «дополнительно»;

  7. В новом окне назначаем номер порта, для нашего устройства необходимо выбрать порт COM1.

  8. Сохраняем настройку – жмем кнопу «ОК».

Код ошибки:  сканер obd2 kia optima на АлиЭкспресс — купить онлайн по выгодной цене

Следующий этап подключение адаптера к сервисному разъему автомобиля.

Распиновка obd 2 ваз газ

Так же Вы можете ознакомиться с распиновкой диагностических разъемов

В настоящее время подавляющее число иномарок, а так же автомобилей отечественного производства имеют OBD2 диагностический разъем. Через данный разъем Вы можете подключать диагностическое оборудование для диагностики Вашего автомобиля, а так же подключать бортовые компьютеры и прочие устройства, работающие через диагностическую колодку. Иногда у пользователей возникает вопрос по распиновке диагностических колодок тех или иных марок автомобилей. Для Вашего удобства мы предлагаем готовые переходники для работы с различными диагностическими колодками автомобилей. Однако если Вы забыли приобрести переходник для Вашего автомобиля либо Вам понадобилось в экстренных условиях его изготовить, либо подключить адаптер напрямую, то в данной статье Вы найдете информацию о распиновке колодок стандарта OBD 2, а так же автомобилей Российского и импортного производства.

Распиновка колодки OBD 2 (наиболее распостраненный вариант в иномарках с 2002 года, а так же устанавливается во все автомобили ВАЗ после 2002 г.в.):

распиновка OBD

Обозначения контактов:

7-K-линия диагностики

4/5 – GND выступающие контакты

16 – питание адаптера 12В

Распиновка колодки ВАЗ до 2004 года:

распиновка колодки ВАЗ

Обозначения контактов:

M – k-линия диагностики

H или G – питание адаптера 12В

При подключении адаптера без колодки напрямую к проводам, питание лучше брать от прикуривателя, так как изображенный на рисунке H контакт в зависимости от модели, может быть не разведен, а при использовании G контакта бензонасос дает очень большие импульсы которые могут повредить адаптер.

(В 99% случаях Вы можете использовать и указанные контакты т.к. повреждение адаптеров от бензонасоса практически не встречается.)

Разъем ГАЗ (Газель) УАЗ

распиновка разъема ГАЗ

Обозначения контактов:

2 – Питание адаптера 12В

12 – масса

10 – L-линия диагностики (может быть не разведена, как правило не используется)

11 – K-линия диагностики

Распиновка колодки Daewoo Nexia n100, Matiz, Chevrolet Lanos, ZAZ Chans:

Распиновка колодки Daewoo Nexia n100, Chevrolet Lanos, ZAZ Chans

Разъем M – К – линия для диагностики

Разъем А – масса

Разъем H – 12В (напряжение в данном разъеме может отсутствовать на некоторых моделях автомобилей)

Разъем G – 12В от замка зажигания (возможно отсутствие напряжения при включенном зажигании и незаведенном двигателе на некоторых моделях автомобилей

Если Вас интересует расположение диагностической колодки в Вашем автомобиле, а так же распиновка диагностических колодок автомобилей других марок. То Вы можете ознакомиться с ними через систематизированный каталог диагностических адаптеров. Скачать распиновку колодок автомобилей.

Заключение.

Следует понимать, что диагностика – это то средство, которое поможет выявить причины неисправностей, но не служит лекарством. Зато получив доступ к контролю работы ЭБУ автомобиля, у вас появляется возможность контролировать работу систем автомобиля, собирать статистику и своевременно реагировать на изменения в работе своего автомобиля, выявлять «виновников» нарушений работы систем.

Не смотря на то, что для самостоятельной диагностики автомобилей используется ограниченный ассортимент устройств – адаптеров. Есть много особенностей подключения для каждого отдельного случая. Мы расскажем об особенностях использования диагностических адаптеров на автомобилях Lanos и ЗАЗ SENS (Chance).
