Предупреждение: Для обеспечения безопасности движения большое значение имеет хорошая видимость, что можно достичь только тогда, когда все стекла очищены от льда, снега и нет запотевания стекол. Поэтому основателько ознакомьтесь с органами управления системой отопления и вентиляции, а также с приемами очистки стекол ото льда и запотевания и режимом охлаждения.

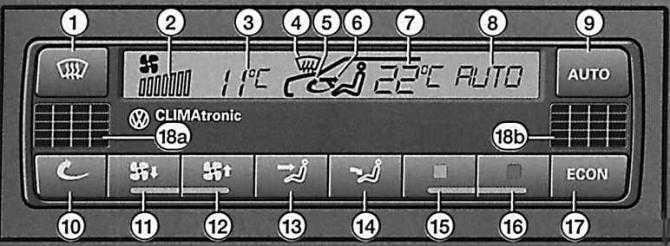

- 1 – клавиша для включения режима очистки ото льда ветрового стекла;
- 9 – клавиша “Автоматическая работа”;
- 10 – клавиша режима рециркуляции воздуха;
- 11 – клавиша “Вентилятор медленнее” и клавиша выключения всей установки “OFF”;
- 12 – клавиша “Вентилятор быстрее”;
- 13 – клавиша “Воздушный поток на верхнюю часть тела”;
- 14 – клавиша “Воздушный поток в зону ног”;
- 15 – клавиша “Холоднее”;
- 16 – клавиша “Теплее”;
- 17 – клавиша для экономичного режима “ECON” (выключение холодильной установки);
- 18 – датчик температуры в салоне:
- а – на автомобилях с левым расположением руля,
- b – на автомобилях с правым расположением руля.
- 2 – показание ступени режима вентилятора;
- 3 – показание наружной температуры;
- 4 – показание режима очистки ото льда ветрового стекла;
- 5 – показание режима рециркуляции воздуха;
- 6 – показание направления воздушного потока;
- 7 – показание заданной температуры воздуха в салоне;
- 8 – показание AUTO (автоматический режим), ECON (холодильная установка выключена) или OFF (вся установка выключена).
При нажатии соответствующих клавиш меняются показания 2, 7 и 8 или появляются показания 4, 5 и 6.
Автоматический режим работы может быть скорректирован всеми клавишами.
Рекомендуемые параметры стандартной настройки работы установки для всех времен года: температура около 22°С и нажатая клавиша AUTO.
При такой настройке быстрее всего достигается комфортный климат в салоне.
Поэтому такую настройку следует изменять только тогда, когда надо удовлетворить чьи-либо особые пожелания.
Известные коды ошибок:
000 Конец выводы
306 датчик температуры бампера
444 Нет записанных ошибок в памяти
511 Датчик температуры в области ног
00 Общий уровень, 0 = max. охлаждать, 255 = max. греть
01 Управление температурой (на пульте климатроника)
02 Индекс солнечного облучения усреднен
03 Индекс солнечного облучения в mW/cm?
04 Температура бампера усреднена
05 Температура бампера актуальное значение
06 Температура в канале всасывания свежего воздуха
07 Температура обдува ног
08 Температура обдува посредине
09 Заданная величина напряжения вентилятора
10 Действительное значение напряжения вентилятора в 10-1 Volt
11 Темп. заслонка, 0 = max. обогрев, 255 = max. холод)
12 Средняя заслонка, 0 = ноги-/оттайка, 255 = средина
13 Заслонка давления поддува, 0 = циркуляция, 255 = свежий воздух
14 Область ног-/заслонка оттаивания, 0 = ветр. стекло, 255 = ноги
15 Время после запуска двигателя в сек.
16 Скорость в км/час
17 ? перходит от отрицательного (охлаждать) или положительного значения (греть) к 0
18 ? чаще всего = 0, когда очень жарко, что запускается и вентилятор охлаждения, то значение в области ок. 68
19 Условие отключения компрессора, 0 = никаких, 5 = низкие обороты, 6 = ECON, 7 = OFF, 11 = ?, 12 = ?
20 ? Параметр регулировки 0 до 100, 100 = max. охлаждать или греть
21 ? начинается около 0
22 ? Параметр регулировки, маленькие значения ок. 0
23 Действительное значение температуры обдува посредине
24 Заданное значение температуры обдува посредине
25 Температурная заслонка – конечное положение тепло
26 Действительное значение температурной заслонки
27 Температурная заслонка – конечное положение холодно
28 Центральная заслонка – конечное положение ноги/оттайка
29 Действительное значение центральной заслонки
30 Центральная заслонка конечное положение середина
31 Заслонка поддува конечное положение циркуляция
32 Действительное значение заслонки поддува
33 Заслонка поддува конечное положение свежий воздух
34 Заслонка ноги/оттайка конечное положение оттайка
35 Действительное значение заслонки ноги/оттайка
36 Заслонка ноги/оттайка конечное положение ноги
37 Время простоя в минутах (зажигание выкл.) 0 до 240 мин. 38 ? = 20
39 Время после вкл. зажигания шагами по 4 сек.
Задача создания комфортного микроклимата в салоне автомобиля решалась по мере совершенствования технологий, достигнув уровня, когда собственно поддержание стабильной температуры внутри машины уже перестало быть самоцелью. У водителя и пассажиров, как оказалось, могут иметься свои представления о том, какие параметры влажности и температуры следует считать оптимальными. Появление многозонного климат-контроля позволило решить и эту проблему.
- Принцип работы климат-контроля
- Многозонный климат-контроль
- Блок управления климатической системой
- Панель управления Climatronic
- Диагностика неисправностей
- Возможные неисправности и их устранение
- Не работают температурные датчики
- Утечка фреона
- Предохранители Климатроника
- Поломка клапана компрессора
- Муфта
- Электропроводка
- Выводы
- Пользование установкой
- Указания по пользованию установкой при работе в автоматическом режиме (AUTO)
- Отклонения от стандартного автоматического режима
Принцип работы климат-контроля
Климатические системы нового поколения основаны на использовании кондиционера, на плечи которого и ложится основной груз ответственности за обеспечение комфорта в салоне. Использование автоматики позволило поддерживать заданные параметры микроклимата без участия человека. Сложная система кондиционирования климат-контроля работает по принципу смешивания в нужной пропорции тёплого воздуха, поступающего от силового агрегата, с холодным, генерируемым кондиционером. Для этого, как и для регулирования объёма и направления подачи воздуха, используются многочисленные заслонки. Реализация подобного принципа создания оптимального климата в салоне автомобиля позволяет получить следующие преимущества по отношению к обычной системе вентиляции/охлаждения и автокондиционеру:
- создание требуемой температуры выходного воздушного потока независимо от внешних условий;
- фильтрация поступающего извне воздуха от пыли и других загрязнителей;
- осушение воздуха, способствующее устранению запотевания стёкол, характерного при повышенной влажности;
- практически исключает риск развития простудных заболеваний, в отличие от автокондиционера;
- возможность создания необходимого микроклимата без использования воздуха, поступающего извне: такую возможность обеспечивает наличие клапана рециркуляции, с помощью которого осуществляется перекрытие поступление воздуха от вентилятора системы охлаждения.
https://youtube.com/watch?v=pfv3E9-qQ2A%3Ffeature%3Doembed
Многозонный климат-контроль
Организация многозонной схемы функционирования климатической системы позволяет поддерживать требуемые температурные параметры в разных зонах слона автомобиля по отдельности. Климат-контроль Пассат Б3 Climatronic, устанавливаемый на автомобили всего семейства Фольксваген, имеет наиболее распространённую двузонную компоновку, благодаря которой у водителя и переднего пассажира микроклимат может различаться. Разумеется, поскольку салон является автономной замкнутой системой, это отличие не может быть очень большим. Тем не менее, разница существует и поддерживается на примерно одинаковом уровне с помощью автоматики. Кроме 2-зонного климатического контроля, существуют и другие варианты:
- трёхзонный, позволяющий к переднему ряду сидений добавить контроль температуры и в районе заднего ряда;
- четырёхзонные климатические системы позволяют устанавливать свой микроклимат для всех пассажиров, включая задних.
Отметим, что во многих случаях четырёхзонные климатические системы являются избыточными, поскольку поездки в полностью заполненном салоне автомобиля – это редкость. Чаще всего водитель ездит в одиночестве или с одним пассажиром. В этом случае многозонный климат-контроль будет потреблять больше ресурсов, что делает его не слишком рентабельным.
Блок управления климатической системой
Как уже отмечалось, климат-контроль, являясь эволюционным развитием автомобильного кондиционера, отличается наличием специальных воздуховодов, оснащённых большим количеством заслонок для смешивания потоков холодного и тёплого воздуха. Управление такими заслонками осуществляется специальным контроллером, считывающим показания датчиков и сравнивающим их с заданными.
Если они не будут совпадать, автоматика будет подавать корректирующие сигналы на исполнительные механизмы климат-контроля Пассат Б6 с целью установки максимального соответствия между заданными и фактическими параметрами микроклимата. В данном случае исполнительными устройствами являются сервоприводы заслонок, а также электромотор приточного вентилятора. Конструкция климат-контроля Пассат Б4 включает следующие заслонки:
- центральную;
- приточного воздуха;
- рециркуляции;
- температурного регулирования (устанавливается только для многозонных климатических систем);
- для оттаивания/осушки стёкол.
Использование автоматики теоретически уменьшает надёжность климатической системы. Но на практике даже появление неисправностей не влияет на работоспособность климат-контроля, который переходит в аварийный режим и продолжает выполнять свои непосредственные обязанности.
Панель управления Climatronic
Компьютеризация климат-контроля – это существенный шаг вперёд по сравнению с обычным автомобильным кондиционером. Блок управления устройством можно назвать сердцем такой климатической системы. Опишем панель управления климат-контролем Фольксваген Пассат Б3 (обозначение кнопок климат-контроля Пассат Б6 и других более поздних моделей может несколько отличаться). Достаточно большой дисплей Climatronic имеет пиктограммы, отображающие следующую информацию:
- скорость вращения нагнетающего воздух вентилятора;
- температура воздуха вне транспортного средства;
- состояние режима обогрева стёкол (включено/выключено);
- включён ли режим рециркуляции;
- локализация обдува салона автомобиля;
- температура внутри машины;
- отображение текущего состояния климат-контроля (надпись «AUTO» – автоматический режим, надпись «OFF» – кондиционер выключен).
А теперь рассмотрим кнопки управления Климатроником:
- управление режимом работы нагнетательного вентилятора (отдельная кнопка для увеличения и отдельная – для снижения частоты вращения);
- включение обдува стёкол;
- включение/выключение режима рециркуляции;
- две кнопки переключения направления подачи воздушного потока;
- кнопки увеличения/уменьшения температуры внутри ТС;
- включение автоматического режима работы Клматроника;
- кнопка включения/выключения Climatronic.
Производитель рекомендует придерживаться температуры воздуха на уровне 20 – 22° C при включённом автоматическом режиме. Среди особенностей климат-контроля Пассат Б5 следует отметить, что после включения водителем зажигания Climatronic сразу же переходит в автоматический режим, руководствуясь ранее заданными температурными показателями. Если отключить автоматический режим, выбранная программа будет сохраняться в оперативной памяти устройства на протяжении 60 минут. Если выключить зажигание и снова его включить, работа климатической системы начнётся с того же автоматического режима.
https://youtube.com/watch?v=_C-o4HYHPWA%3Ffeature%3Doembed
Диапазон рабочих температур, поддерживаемых Климатроником – 18 – 29° С. Если выбраны граничные показатели, они отображаются на дисплее аббревиатурами «LO» и «HI» (для 18 и 29 градусов соответственно). Кондиционер работает в таких режимах с максимальным охлаждением/обогревом, а климат-контроль температуру внутри салона не регулирует. Если автомобиль длительное время простаивал, при пуске силового агрегата несколько минут подача воздуха будет осуществляться в нижнюю часть салона, в область ног – чтобы предотвратить запотевание стёкол при подаче непрогретого воздуха.
При задействовании режима рециркуляции Climatronic следует учитывать, что если вне автомобиля температура менее +3° С, то через 30 секунд режим рециркуляции выключится и климатическая система перейдёт в режим использования свежего воздуха. Выключать климат-контроль кнопкой «OFF» рекомендуется в исключительных случаях (при появлении проблем в работе системы).
Диагностика неисправностей
Неоспоримым преимуществом использования климат-контроля является способность системы выявлять проблемы в функционировании системы и сохранять эти неисправности в долговременной памяти устройства. Рассмотрим, как получить доступ к ошибкам и как их интерпретировать на примере климат-контроля Фольксваген Пассат Б5.
Нажатием кнопок, регулирующих скорость вращения притяжного вентилятора, можно пролистывать ошибки. Чтобы стереть ошибки, достаточно нажать «ECON», удерживая кнопку на протяжении 3 секунд. Однократное нажатие этой кнопки переведёт климат-систему в обычный режим индикации. Отметим, что функция самодиагностики не выявляет непосредственную проблему – она только указывает на источник появления неисправности, занося в память соответствующую запись. Рассмотрим, как следует интерпретировать коды ошибок, высвечиваемых на дисплее с левой стороны:
На основании получения данных диагностики можно определить, почему не работает климат-контроль Фольксваген Пассат Б6, и принять меры к устранению проблем.
https://youtube.com/watch?v=1EbTyupYjEQ%3Ffeature%3Doembed
Возможные неисправности и их устранение
Следует отметить, что в некоторых случаях функция самодиагностики не позволяет определить точную причину неработоспособности климатической системы. Самостоятельный поиск и устранение поломок может привести к ещё большим проблемам, особенно если вы никогда раньше не пробовали заниматься ремонтом автомобильной климатической системы. Однако некоторые неисправности вполне можно устранить и самостоятельно.
Не работают температурные датчики
В этом случае у вас имеется два способа решить проблему. Для начала ищем неисправный датчик и отсоединяем его. Устанавливаем новый или заведомо исправный датчик, если ошибка не исчезает – это свидетельствует об обрыве цепи. В таких случаях нужно «прозвонить» участок от датчика к электронному блоку.
Утечка фреона
Хотя подобное явление считается нормальным вследствие того, что хладагент является летучим газом, если система не потеряла герметичности, утечка незначительна. Обычно она проявляется после зимы, если автомобиль в это время не использовался. Если после запуска двигателя климат-контроль не подаёт признаков жизни и не реагирует на нажатие кнопки включения, это может вызвано недостаточностью хладагента в системе. Что же следует предпринять, если не работает климат-контроль Пассат Б5 и наиболее вероятная причина – утечка фреона?
Самым точным и достоверным способом определения разгерметизации магистрали является использование специального тестера, диагностические разъёмы которого надевается на сервисные выводы климатической системы. Отметим, что объём «естественной» годовой утечки лежит в пределах 30 – 100 г. Если потери более весомые, это свидетельствует о наличии проблемных мест, которыми чаще всего бывают места соединения шлангов/трубок. Часто разгерметизация происходит по причине протечки сальника компрессора.
Рабочий способ проверки – использование «нюхача» – прибора, реагирующего на самые незначительные концентрации хладагента. На некоторых СТО используют метод нанесения специального красящего состава, выявляя места утечки с помощью УФ-сканера. Проблема устраняется дозаправкой климатической системы, но следует учитывать, что при наличии утечки необходимо обязательно её устранить. После заправки фреоном выполняется операция адаптации климат-контроля Пассат Б5.
Предохранители Климатроника
Если климат-контроль не включается (отключился во время езды), и при этом не загорается даже дисплей, это обычно свидетельствует о перегорании плавкого предохранителя. В этом случае его замена решает проблему, но если ситуация повторяется – речь идёт о более серьёзной неисправности, поиск которой следует доверить специалисту-электрику.
Поломка клапана компрессора
Нередки ситуации, когда климатическая система в целом работоспособна, но генерируемый ею поток охлаждённого воздуха оказывается недостаточным для установления требуемых параметров микроклимата. Если диагностика свидетельствует о том, что возможная причина – неисправность компрессора, его ремонт в гаражных условиях возможен только при наличии достаточного опыта проведения таких работ. Может оказаться, что неисправен электромагнитный клапан компрессора, при этом его замена по трудозатратам соизмерима с монтажом нового компрессора.
Муфта
Часто причина неработоспособности климатической системы заключается в нерабочей муфте компрессора, при этом соответствующая ошибка может и не высвечиваться. Чтобы проверить муфту, необходимо запитать её разъёмы непосредственно от аккумулятора. Если раздастся характерный щелчок – то проблема не в муфте, в противном случае она, вероятнее всего, сгорела бы. Её придётся заменить, хотя в сети можно найти инструкции, как попытаться самостоятельно её отреставрировать. Основная сложность здесь заключается именно в разборке компрессора.
Электропроводка
Это одна из наиболее распространённых причин выхода из строя климатической системы. Если функции климат-контроля Пассат Б6 поддерживаются не в полной мере, а диагностирование указывает на узлы, работоспособность которых не вызывает сомнений – скорее всего, дело в оборванных проводах. При этом может оказаться, что снаружи никаких обрывов нет, но провод может сгнить непосредственно под оплёткой. Прозвонку проводки следует осуществлять при отсоединённых клеммах АКБ. Стоит также проверить все контакты, которые имеют свойство окисляться, и при необходимости их зачистить.
Выводы
Если у вашего авто начались проблемы с климат-контролем, всегда можно попытаться локализовать неисправность самостоятельно. При наличии достаточного опыта можно также отремонтировать вышедший из строя узел, не прибегая к услугам СТО, но всё же рекомендуется выполнять диагностические и ремонтные работы в автосервисе. Причём диагностику в целях профилактики следует выполнять ежегодно, независимо от наличия или отсутствия проблем. Особо отметим, что после осуществления ремонтных работ, связанных с заменой приводов исполнительных устройств, демонтажем/монтажом блока управления и других важных узлов, требуется адаптация климат-контроля Пассат Б6 – эту процедуру можно выполнить и самостоятельно.
Пользование установкой
После включения зажигания установка начинает работать обычно в автоматиче ском режиме. В полях индикации появляются показания 2, 3, 7 и 8.
Установка полностью автоматически поддерживает заданную температуру внутри автомобиля.
Для этого автоматически изменяются температура подаваемого в салон воздуха, частота вращения вентилятора (количество подаваемого воздуха) и распределение подаваемого воздуха.
Предусмотрена автоматическая корректировка работы установки при усилении солнечной радиации, поэтому какая-либо ручная регулировка отопления является излишней.
Если до выключения зажигания были введены некоторые отклонения от стандартных параметров автоматического режима работы установки, вновь заданные параметры установкой запоминаются. Только через 20 минут после выключения зажигания стирается из памяти ранее заданный режим рециркуляции.
Переключение с системы Цельсия в систему Фаренгейта и наоборот
Нажмите и держите в нажатом положении клавишу 17, затем нажмите клавишу 9. На дисплее появится измеренная величина температуры в соответствующей системе.
Указания по пользованию установкой при работе в автоматическом режиме (AUTO)
Желаемая температура в салоне может быть задана с помощью клавиш 15 и 16, и этот параметр сохраняется в памяти установки до тех пор, пока не будет задано другое значение этого параметра.
Величина задаваемой температуры в салоне может лежать в пределах от +18°С (64° F) до +29°С (86° F). В этом диапазоне температура поддерживается автоматически.
Если выбрана температура ниже +18°С (64° F), в поле индикации появляется надпись “LO”. При температуре выше +29°С (86° F) появляется надпись “HI”.
При таких заданных крайних значениях температуры в салоне установка постоянно работает с максимальной холодо- или теплопроизводительностью. Регулирование температуры не осуществляется.
При определенных условиях может так случиться, что установка сделает то, чего от нее не ждали. Например, после холодного запуска двигателя в течение нескольких секунд воздух направляется преимущественно в область ног. Это делается преднамеренно с тем, чтобы находившийся в системе сырой воздух не привел к запотеванию стекол.
Отклонения от стандартного автоматического режима
Работа установки в автоматическом режиме создает почти во всех случаях наилучшие условия для хорошего самочувст вия водителя и пассажиров во все времена года.
В отдельных случаях, однако, становится необходимым при помощи соответствующих клавиш частично изменить отдельные функции автоматического режима; при этом “Климатроник” по-прежнему работает автоматически:
При помощи клавиш 11 и 12 изменяют частоту вращения вентилятора, и тем самым увеличивают или уменьшают количество подаваемого воздуха. Это отражается на дисплее увеличением или уменьшением количества штришков показания 2.
Путем нажатия клавиши 1:
- выключается режим ECON;
- выключается режим рециркуляции;
- можно держать чистыми ото льда или запотевания ветровое и боковые стекла (направить воздух из сопел 4 на боковые стекла);
- можно увеличить эффективность очистки лобового стекла ото льда и запотевания, когда, например, вскоре после начала движения в автомобиль садятся новые пассажиры в мокрой одежде.
Нажатием клавиши 10 включается режим рециркуляции. На дисплее появляется пиктограмма 5.
Нажатием клавиши 1 режим рециркуляции выключается. Чтобы возобновить режим рециркуляции, достаточно снова нажать клавишу 10.
Режим рециркуляции воздуха предотвращает проникновение в салон пыли или дурно пахнущего наружного воздуха, например, при проезде туннеля или при движении в пробке.
Если необходимо по возможности быстрее нагреть или охладить воздух в салоне, может быть выбран режим рециркуляции. При этом режиме воздух отсасывается из салона, затем нагревается или охлаждается.
При режиме рециркуляции воздуха нельзя в салоне курить, так как поступивший из салона дым в какой-то степени осядет в испарителе установки “Климатроник”. Это приведет к тому, что впоследствии в течение долгого времени воздух, проходящий через установку, будет иметь неприятный запах, от которого можно избавиться с большим трудом и существенными затратами, заменив испаритель.
При помощи клавиш 13 и 14 поток воздуха можно направить или на верхнюю часть тела, или к ногам.
Клавиши распределения воздуха 1, 13 и 14 можно также нажимать в различных комбинациях.
Клавишей 17 (ECON) выключают холодильную установку. В этом режиме происходит автоматическое регулирование подогрева воздуха (но без охлаждения и увлажнения его), что позволяет по возможности быстро достичь и постоянно поддерживать желаемую температуру внутри автомобиля.
Нажатием клавиши 1 режим ECON выключается. Чтобы возобновить работу установки в этом режиме, достаточно снова нажать клавишу 17.
Следует иметь в виду, что в режиме ECON желаемая температура в салоне не может быть ниже температуры наружного воздуха.
Желаемую температуру в салоне Вы можете установить посредством клавиш 15 и 16.
Комбинация режимов ECON и рециркуляции возможна только в том случае, если в режиме ECON сначала нажать клавишу 10 и затем клавишу 17 ECON.
Нажатием клавиш 1, 9 или 10 режим ECON выключается.
Нажатием клавиши 11 Вы можете выключить всю установку. Для этого следует держать клавишу 11 нажатой до тех пор, пока не появится надпись “OFF” в поле показаний 3. Этой клавишей следует пользоваться только в исключительных случаях, например, при нарушениях в работе установки.
Когда уже нет необходимости в отклонениях от параметров автоматического режима, обязательно следует снова включить автоматический режим нажатием клавиши 9 (AUTO).
