Что же было урезано?

У чипа 2.1 отсутствует адекватная работа со многими AT-командами. Китайцы посчитали эту опцию ненужной и обрезали, так как они разрабатывали прошивку, основываясь в работе на новые автомобили и мультимарочные программы вроде Torque и Scanmaster ELM. В результате многие программы, работающие с оригинальными протоколами производителей авто, не совместимы с чипом 2.1. Программа посылает определённую команду, адаптер должен дать на команду правильный ответ, но он возвращает знак вопроса, означающий, что чипу данная команда неизвестна.

Более того, китайцы заточили чип 2.1 исключительно под протокол OBDII. У данного протокола стандартные команды не превышают 2 байт и чип просто не воспринимает команды большего размера. В итоге программа передаёт в какой-либо модуль 3 байта, адаптер команду урезает до 2 байт и модуль совершенно не понимает что от него просят. Результат — либо модуль нам не ответит вовсе, либо сообщит об ошибке.

Что делает сканер elm327

Функциональность ELM327 довольно обширна. Но во многом зависит от поддержки тех или иных возможностей конкретной версией адаптера, ЭБУ самой машины, а также ПО, которое используется для диагностики.

Помимо чтения, расшифровки и очистки диагностических кодов ошибок, сканер умеет отображать в реальном времени обороты двигателя и скорость авто, температуру всех жидкостей, текущий расход топлива и воздуха, положение дроссельной заслонки, давление в топливной системе и многое другое.

В некоторых авто с помощью адаптера ELM327 можно разблокировать и перенастроить автоматическое запирание замков и складывание зеркал, отзывчивость педали газа, данные приборной панели.

Что такое elm327 и зачем он нужен?

ELM327 – Это сканер или адаптер, который подключается к бортовому компьютеру машины через разъём OBD-II и считывает показания с электронных блоков управления. Этот чудо прибор поможет Вам:

  • Диагностировать неисправность;
  • Посмотреть показания датчиков в режиме онлайн;
  • Вывести графики работы различных систем автомобиля;
  • Сбросить ошибок ЭБУ и других блоков.
Автосканер ELM327 OBD2. Инструкция.  Bluetooth адаптера. Самый распространенный и дешевый, работает с Android (сегодня рассмотрим именно её);
 USB ELM327, который работает в паре с компьютером;
 Wi-Fi адаптеры. Если у Вас Iphone, то это Ваш выбор.
ELM327 Bluetooth

Многие сканеры открывают и больше возможности, так же многое зависит и от автомобиля. Цвет корпуса и форма могут отличаться.

Сканер чаще всего представлен в виде:

  • Bluetooth адаптера. Самый распространенный и дешевый, работает с Android (сегодня рассмотрим именно её);
  • USB ELM327, который работает в паре с компьютером;
  • Wi-Fi адаптер. Если у Вас Iphone, то это Ваш выбор.

Автосканер стоит покупать только с версией прошивки 1.5 !!!Никакие заманчивые 2.1 или 2,2 брать не стоит! Вы только разочаруетесь. То есть Автосканер ELM327 версии 1.5 – Ваш выбор.

Стоимость данного девайса начинается обычно от 300 ₽. Все что дешевле брать не советую. Ориентироваться надо на стоимость 300-600 рублей. Дорогой сканер OBD-II покупать нет смысла.

Так-же крайне не рекомендую пользоваться диском который идет в комплекте со сканером. Скорее всего полезного там ничего нет и нередко бывало что там оказывались вирусы.

Сканер elm327 для ford, mazda -описание, отзывы, цена — интернет-магазин

ELM327 Форд (FORScan) предназначается для выполнения полнофункциональной диагностики и конфигурации автомобилей Ford, Mazda с 1995 года изготовления по нынешнее время. Устройство снабжено переключателем с 2 позициями HS — MS, для подсоединения ко всем электронным узлам в машине.

Сканер даёт возможность считывать, удалять ошибки из всех систем, просмотреть значения разных датчиков в реальном времени, считывает пробег, модифицирует конфигурацию, осуществляет калибровочные и сервисные операции, выполняет идентификацию блоков управления и их версию.

Данный сканер продается в двух версиях:

  • USB — работа только с компьютером;
  • Bluetooth — поддерживает работу со смартфонами и компьютерами.

Помимо этого, автосканер поддерживает все протоколы OBDII и даёт возможность выполнять диагностические работы двигателя чуть ли ни на всех легковых автомобилей с 1996 года выпуска.

В наборе с адаптером идет ПО: ELMConfig RUS и FORScan RUS (диагностика, конфигурирование всех блоков Ford).

Ниже представлены списки автомобилей, которые работают с сканером( НО, если Вашего авто нет в списке, это еще не значит, что сканер не поддерживает с ним работу, более подробную информацию уточняйте у наших менеджеров по телефону):

Список совместимых автомобилей(неполный список, подробнее уточняйте у менеджеров)

Список протестированных автомобилей(неполный список, подробнее уточняйте у менеджеров)

Поддержка электронных блоков:

  • CD чейнджер — SDDJ (MM CAN)
  • Бортовой компьютер — BCM (HS CAN)
  • Двигатель — PCM (HS CAN)
  • Трансмиссия — TCM (HS CAN)
  • Тормозная система — ABS (HS CAN)
  • Климат контроль — CCM (HS CAN)
  • Усилитель руля — PSCM (HS CAN)
  • Головной свет — HCM (HS CAN)
  • Подушки безопасности — RCM (HS CAN)
  • Электроусилитель руля — EHPAS (HS CAN)
  • Рулевое управление — SASM (HS CAN)
  • Панель приборов — IPC (MS CAN)
  • Левая передняя дверь — DDM (MS CAN)
  • Правая передняя дверь — PDM (MS CAN)
  • Предпусковой подогреватель — AHCM (MS CAN)
  • Климат контроль — EATC (MS CAN)
  • Парктроник — PAM (MS CAN)
  • Запуск двигателя без ключа — KVM (MS CAN)
  • Обработка изображений — IPMA (MS CAN)
  • Обнаружение препятствий слева — SODL (MS CAN)
  • Обнаружение препятствий справа — SODR (MS CAN)
  • Сигнализация — GEM (MS CAN)
  • Левая задняя дверь — RDDM (MS CAN)
  • Правая задняя дверь — RPDM (MS CAN)
  • Магнитола — ACU (MS CAN)
  • Магнитола — ACM (MM CAN)
  • Bluetooth — SRM (MM CAN)

Функции Elm327 Форд:

  • удаление сохраненных и текущих в памяти ошибок;
  • ведение логов во время работы;
  • соединение с высокоскоростной шиной (HS CAN);
  • чтение сохраненных и текущих в памяти ошибок;
  • соединение с низкоскоростной шиной (MM CAN);
  • исполнение сервисных процедур;
  • исполнение калибровочных процедур;
  • идентификация блока управления, а также его версии;
  • конфигурирование модулей;
  • соединение с среднескоростной шиной (MS CAN);
  • считывание пробега в автомобиле;
  • сохранение конфигураций;
  • расшифровка кодов ошибок;
  • просмотр текущих значений разных датчиков.

Поддерживаемые протоколы:

  • ISO14230-4 (KWP2000): BMW, Porsche, Daewoo, KIA
    — ISO9141-2: Honda, Infinity, Nissan, Mercedes, Toyota, Audi, Lexus, Hyundai.
  • J1850 VPW: Cadillac, Mazda, GM, Chevrolet, Lincoln, Dodge, Isuzu
    — J1850 PWM: Ford, Chrysler, Buick.
  • ISO15765-4 (CAN): Chrysler, Volvo, Peugeot, Opel, Audi, Ford, Renault, Saab, Mazda, VW, Porsche, Jaguar.

Бесплатное программное обеспечение для ELM327:

  1. ELMCongfig;
  2. ForScan;
  3. ScanMaster ELM 2.1.0 и 1.7.0;
  4. GM Mode 22 Scan Tool;
  5. OBD Gauge;
  6. OBD Logger;
  7. OBD2 ScanMaster;
  8. OBD2 Scantool;
  9. OBD2 for ELM322;
  10. pyOBD;
  11. RDDTC;
  12. Real Scan;
  13. ScanTest for Pocket PC;
  14. wOBD;
  15. PCMSCAN;
  16. VitalScan.

Главные возможности ELM327:

  • Вывод графиков и запись данных;
  • Индикатор времени разгона автомобиля от 0 до 100 км/ч;
  • Устранение кодов поломок (DTC);
  • Экспорт и распечатка данных;
  • Вывод текущих параметров в США и метрической системах измерений;
  • Чтение кодов ошибок (DTC): отображение и описание всех кодов поломок.

Функции, которые выполняются при помощи ELM327:

Считывать диагностические коды ошибок, как специальные коды производителя (MTC), так и стандартные (DTC), а также показывать их расшифровку (в базе данных более 3000 кодов разных ошибок).

Убирать предупреждение Check Engine (MIL) на приборной панели автомобиля и производить очистку ошибок.

Показывать текущие (LIVE DATA) значения разнообразных датчиков, в том числе:

  • давление топлива;
  • работа топливной системы;
  • краткосрочный расход топлива;
  • положение дроссельной заслонки;
  • давление воздуха;
  • температура поступающего воздуха;
  • скорость движения автомобиля;
  • температура охлаждающей жидкости;
  • обороты двигателя;
  • опережение зажигания;
  • значения параметров лямбда-зондов;
  • массовый расход воздуха;
  • долгосрочный расход топлива;
  • расчетная нагрузка.

Технические свойства ELM327:

  • светодиоды: Power, USB Tx/Rx, OBD Tx/Rx;
  • ток покоя: 45 mA;
  • скорость обмена данными: 38400 кбит/с (не поддерживается скорость 9600);
  • рабочее напряжение: 12V, защита от перенапряжения и замыканий;
  • адаптер, который встроенный в OBDII разъем с процессором ELM327.

Требования к ПК:

  • процессор Intel Pentium® от 150МГц;
  • объем оперативной памяти от 16Мб;
  • ОС (операционная система) Windows® 98 / 2000 / XP / Wista / 7;
  • свободное место на жестком диске 50Мб.
Код ошибки:  О загорающемся ЧЕКе, сажевике и его очистке...

Внешний осмотр

Визуально определить качественный адаптер не так уж просто. Непрозрачный или тёмный пластиковый корпус делает невозможным осмотр компонентов. Их миниатюрность и трудночитаемая маркировка ещё больше усложняют дело.

Версия прошивки

ПО адаптеров постоянно обновляется. На оригинальных ELM327 актуальная версия уже 2.2. Китайские клоны продаются с прошивками 1.5 и 2.1. Как ни странно, более свежий вариант хуже.

Попавший к китайцам чип был с микропрограммой версии 1.5. Все клоны с такой прошивкой имеют ПО оригинального ELM327. Позже появились копии сканеров версии 2.1. Последняя является лишь изменённой прошивкой 1.5, причём не в лучшую сторону — для удешевления производства китайцы убрали многие протоколы связи. Кроме того, есть обычные адаптеры с версией 1.5, которые продаются под видом 2.1.

По факту сейчас в продаже доступны три варианта клонов ELM327:

  • ELM327 1.5 — старая, но оригинальная прошивка;
  • ELM327 2.1 — урезанная оригинальная прошивка под видом более новой;
  • ELM327 2.1 — оригинальная прошивка под видом новой, но без изменений.

Очевидно, что стоит покупать адаптер именно с оригинальной прошивкой версии 1.5. Например, вот один из проверенных продавцов, у которого можно купить недорогую Bluetooth-версию ELM327.

Тип диагностического разъёма авто

У некоторых машин, особенно до 2000 года и отечественных, диагностический разъём имеет колодки других стандартов. Подключить к ним сканер напрямую не выйдет. Для таких случаев используют специальные переходники: с одной стороны у них совместимый разъём для конкретной модели авто, а с другой — стандартный OBD-II.

Carista

Мобильное приложение Carista разработано для «Фольксвагенов». С его помощью можно провести расширенную диагностику подушки безопасности, иммобилайзера, ABS, системы контроля тяги и навигации, персонифицировать поведение автомобиля, к примеру, автоматически включать фары при запуске двигателя, автоматически закрывать двери при движении, использовать другой тип звука, парковочных датчиков. Персонифицировать поведение автомобиля так же просто, как использовать настройки смартфона.

Cvtz50

Программа CVTz50 позволяет считывать и сбрасывать ошибки вариатора и двигателя, обнулять счетчики износа масла вариатора, настраивать уровень торможения двигателем, корректировать обороты холостого хода и угол опережения зажигания, проводить мониторинг параметров работы вариатора, включая старение масла, ошибки, давление, температуру, передаточные отношения.

Программа отображает помесячную статистику температурного режима вариатора, оценивает уровень давления при определенных обстоятельствах, фиксирует случаи неудавшихся попыток переключения передач, а также подсчитывает пробег автомобиля, расход топлива и динамику старения жидкости вариатора. Программа предназначена для автомобилей «Ниссан».

Dashcommand

Эта мультиплатформенная программа весьма популярна в России, несмотря на англоязычный интерфейс. Программа отображает основные показания параметров датчиков автомобиля, производит диагностику и стирает ошибки из электронного блока управления. С ее помощью смартфон или планшет может легко превратиться в бортовой компьютер, на котором будет отображаться пройденный автомобилем километраж и расход топлива.

Econtool elm327 for nissan

Эта программа предназначена для автомобилей марки «Форд», которые работают по старому протоколу Nissan Consult и не поддерживают стандарт OBD II. Она работает только с ЭБУ бензиновых автомобилей, с дизельными авто она не совместима. Распространяется бесплатно.

Ecutracker

Утилита аккумулирует информацию о работе автомобиля в режиме реального времени. На основе данных, полученных с MAF или инжектора, она указывает общий и кратковременный расход топлива, а также расход топлива в литрах за поездку, расход топлива в час, пробег за поездку и некоторые другие полезные сведения.

Elm 327

Наша компания занимается поставками оборудования для диагностики автомобилей на протяжении нескольких лет. За время работы мы получили огромное количество положительных отзывов о качестве нашей работы и сервиса. Мы являемся официальными представителями большинства известных компаний и разработчиков оборудования и ПО: «Компания Автотехнологии» (Сканматик), ООО Мотор-Мастер, InjectorService, OpenDiag Project, MLab, НПП «ОРИОН» «CHIPSOFT» и многих других.  Главной задачей нашей компании при продаже диагностического оборудования, является помощь клиенту столкнувшемуся с вопросом выбора той или иной продукции, разобраться во всем разнообразии предложений. Мы поможем Вам идеально подобрать товар, отвечающий идеальному соотношению: цена — качество. Мы работаем нашим оборудованием поэтому можем качественно проконсультировать клиентов и помочь сделать правильный выбор оборудования для диагностики, исходя из большого практического опыта.

Мы поставляем готовый к применению продукт, а не конструктор, требующий дополнительных поисков в интернете. Вы получаете продукт в нашей фирменной упаковке, просто вставляете диск и получаете все необходимое от программ и драйверов до общих курсов по диагностике и инструкций по работе, мы экономим Ваше время, потому, что ценим его. Мы разрабатываем методические рекомендации по работе с приборами. Дополняем их видео инструкциями и материалами. Мы выгодно отличаемся от конкурентов удобством использования нашей продукцией.

При покупке оборудования для диагностики в нашей компании Вы можете быть уверены в долгосрочном сотрудничестве с нами, в независимости от количества приобретенного у нас диагностического оборудования. Мы поможем Вам потому, что наши клиенты — это наши друзья!

Elm327 ford focus 2 на алиэкспресс — купить онлайн по выгодной цене

Перед покупкой сравните цены на elm327 ford focus 2, прочитайте реальные отзывы покупателей, ознакомьтесь с техническими характеристиками.

Закажите elm327 ford focus 2 онлайн с доставкой по России: товары с пометкой Plus доступны с ускоренной доставкой и улучшенными условиями возврата.

На Алиэкспресс elm327 ford focus 2 всегда в наличии в большом ассортименте: на площадке представлены как надежные мировые бренды, так и перспективные молодые.

Elmconfig

Программа ELMConfig создана для автомобилей «Форд». Она поддерживает работу с электронными модулями платформы С1, в том числе с С307 Focus, C214 C-Max и C394 Kuga. С помощью программы можно работать с любыми модулями, присоединенными к CAN-шине, в том числе с подушками безопасности, климат-контролем, дверьми, коробкой, парктроником, дополнительным отопителем, фарами, а также GEM, ABS, PCM.

Elmscan toyota

Приложение предназначено для полноценной диагностики автомобилей Lexus и Toyota с планшета или мобильного телефона. Это мощное приложение совместимо с автомобилями, представленными на американском, европейском и японском рынках. Выпускается в двух версиях: платной и бесплатной.

Работает с такими блоками автомобиля, как трансмиссия, двигатель, иммобилайзер, подвеска, электроусилитель руля, круиз-контроль, датчик дождя, SRS Airbag, VGRS, ABS, TRC, VSC. Считывает коды неисправности, стоп-кадры, позволяет удалять коды неисправности, просматривать параметры работы двигателя в режиме реального времени. Включает базу данных кодов неисправности.

Ezway

Название программы происходит от английского словосочетания «простой путь». Это название олицетворяет простоту и удобство работы с приложением. Программа предназначена для учета заправок, статистики расхода бензина, денежных затрат и других изменений, происходящих с автомобилем, в режиме реального времени.

Forscan

Приложение может похвастаться русскоязычным интерфейсом и способностью видеть все блоки машины, вплоть до ABS и подушек безопасности. Расширенный функционал программы является настоящим подарком для автовладельцев Mazda, Ford, Mercury. При подключении она читает все коды неисправностей.

Hobdrive

Программный комплекс HobDrive взаимодействует с авто с помощью OBD-II и GPS адаптеров и реализует гибкий, функциональный бортовой компьютер на базе мобильных устройств. По удобству и возможностям комплекс превосходит классические бортовые компьютеры.

Полностью оценить возможности данной программы можно только в платной версии, которая позволяет проводить диагностику одного автомобиля. Из преимуществ – поддержка русских авто и постоянное обновление списка их ЭБУ.

Motordata

Программа MotorData предназначена для диагностики и ремонта автомобиля в реальном времени. Позволяет считывать и очищать коды, читать стоп-кадры и текущие данные, проводить диагностику ECM, CVT, VSC, AC, Multiplex, AT, ABS, EPS, SRS, CAN. Используется для заправки и ремонта бортовых кондиционеров, установки сигнализаций, дополнительного оборудования, ГБО и информационного обеспечения постов замены масел.

Scanmaster elm

Программа ScanMaster ELM предназначена для диагностики автомобилей ELM и их неисправностей. Она позволяет проводить мониторинг параметров мотора в реальном времени, строить графики зависимости, просматривать стоп-кадры системы, стирать ошибки. Отличается богатым функционалом и множеством дополнительных оценок и возможностей, основанных на информации диагностического интерфейса. Подходит как для авторемонтных мастерских, так и для собственников автомобилей.

Scanmaster lite

Приложение ScanMaster Life предназначено для диагностики машин, соответствующих стандартам OBD-2/EOBD. С его помощью планшет (смартфон) и адаптер EM327 превращаются в эффективный диагностический инструмент для автомобиля. Несмотря на приставку Life, многие важные функции доступны без каких-либо ограничений. По сравнению с версией Pro ограничено только количество параметров и кодов ошибок.

Scanxl professional

Программа Scan XL Professional представляет собой аналог утилиты ScanMaster с расширенной поддержкой GM, Ford и Mazda. Это одна из самых доступных и популярных программ для диагностики автомобилей. Не является дилерским программным обеспечением, но открывает доступ к значительному количеству настраиваемых параметров, предложенных автопроизводителями, а также создавать собственные настраиваемые параметры.

Torque

Это самая популярная программа для автосканера ELM327. Она отлично работает с блютуз-моделями автосканеров и служит хорошей альтернативой бортовому компьютеру. Утилита покрывает базовые потребности автовладельцев в диагностике автомобилей и даже предлагает чуть больше.

Код ошибки:  Правильный обед: каким он должен быть, рецепты

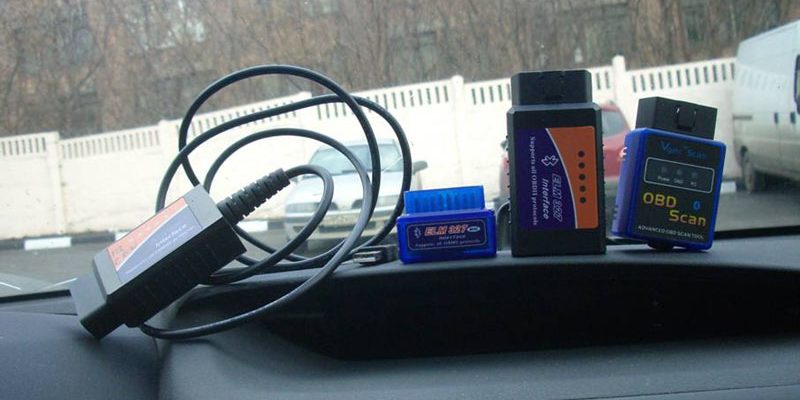

Виды адаптеров elm327

Фишка сканера в том, что он связывается с любой машиной, поддерживающей спецификации OBD-II, независимо от протокола связи и марки авто, также независимо от вида подключения (COM, USB, WI-FI или Bluetooth).

Бывают три версии адаптеров ELM327: USB, Bluetooth и WI-FI.

Общие сведения о сканере ELM327 - ELM3.RU
Версия USB

Версии COM и USB работают быстрее и лучше держат связь, чем версии с Bluetooth и WI-FI.

Возможности сканера elm327

Сканер ELM327 поддерживает все протоколы связи OBD-II: ISO 9141-2 (5 baud init, 10.4 Kb) ISO 14230-4 KWP (5 baud init, 10.4 Kb / fast init, 10.4 Kb ) ISO 15765-4 CAN (11/29 bit ID, 500/250 Kbaud ) SAE J1850 PWM (41.6 Kbaud) SAE J1850 VPW (10.4 Kbaud)

ELM327 может установить связь с любой машиной, которая поддерживает эти протоколы OBD-II. Встречаются исключения, конечно, когда сканер не может прочитать машину. Чаще всего это случается из-за того, что машина не поддерживает протоколы связи OBD-II.

Сканер ELM327 умеет считывать такие параметры как:

  • Чтение ошибок и их расшифровка (DTC память);
  • Стирание ошибок (погасить лампочку MIL – Check Engine);
  • Чтение параметров в режиме реального времени:
  • Обороты двигателя; Нагрузка двигателя;
  • Температура охлаждающей жидкости;
  • Состояние топливной системы;
  • Скорость движения автомобиля;
  • Краткосрочный расход топлива;
  • Долгосрочный расход топлива;
  • Абсолютное давление воздуха;
  • Опережение зажигания;
  • Температура всасываемого воздуха;
  • Массовый расход воздуха;
  • Положение дроссельной заслонки;
  • Лямбда-зонд;
  • Давление топлива…

Так же и другие параметры в зависимости от конкретного авто: Диагностировать ABS (тормоза) и АКП (коробка передач); Построение графиков; Чтение VIN номера кузова; Время разгона до 100 км/ч.

Параметры, которые может считать сканер, также зависят от программы. Например спецификации EOBD включают автоматическую коробку передач и ABS, но они не обязательные – поэтому производители автомобилей делают их поддержку на свое усмотрение.

Выбор приложения для диагностики

Я думаю что здесь у Вас вопросов не возникнет. Заходим в Google Play (Плэй маркет) и скачиваем приложение “InCarDoc free” (Автомобильный доктор). Преимуществом является то, что программа на русском языке. Этим приложением я пользуюсь уже на протяжении длительного времени и проблем у меня с ним не возникало, тем более что в сети есть PRO версия которую можно установить бесплатно.

Есть так-же програмки под названием Torque, OpenDiag Mobile, Car Scanner ELM OBD2, ХобДрайв и другие. Torque например поможет вывести на экран дополнительные виджеты, а если у Вас магнитола на Android, то можно использовать эту программу как бортовой компьютер.

Достоинства и недостатки

ELM327 позволит значительно сэкономить на диагностике автомобиля, окупит себя в первый месяц использования.

Основными достоинствами адаптера являются:

  • низкая цена;
  • компактность;
  • доступность;
  • удобность в использовании;
  • быстрое считывание проблемы;
  • устранение неполадки.

Возможность проверить состояние автомобиля с помощью блютуза весьма удобно, что позволит осуществить диагностику на значительном расстоянии. Установка и подключение устройства не составит никакого труда.

К минусам автосканера можно отнести:

  • не все автомобили поддерживают это устройство;
  • не все гаджеты воспринимают адаптер, все зависит от программного обеспечения, проблем не возникает на базе Android;
  • не дает возможность вносить изменения в систему компьютерного обеспечения автомобиля;
  • отсутствует инструкция для использования, тяжело будет разобраться человеку, который не пользуется современными гаджетами.

Прежде чем приобретать этот девайс следует проконсультироваться со специалистами, почитать отзывы о товаре, просмотреть ролики и убедится, что ваш автомобиль и смартфон поддерживают этот сканер.

Есть ли официальные представители elmelectronics в россии?

Важно отметить, что оригинальная микросхема – только Канадская. Занимается их производством фирма ElmElectronics. Больше никто и нигде не имеет права ее выпускать! У этой фирмы нет никаких региональных представительств. Вот цитата с сайта ElmElectronics:

«We have no retailers or distributors. Elm Electronics is a web-based business, and we require that all purchases be made through our web site. This helps to keep costs down, so prices can be the lowest possible.» (У нас нет розничной торговли или дистрибьюторов. Elm Electronics является веб-бизнесом, и мы требуем, чтобы все закупки производились через наш веб-сайт. Это помогает снизить затраты, поэтому цены могут быть минимальными).

Таким образом, все самозваные «Официальные представители и дистрибьюторы» ElmElectronics просто напросто мошенники или, в лучшем случае, вводящие людей в заблуждение продавцы.

Примечателен и тот факт, что фирма ElmElectronics, которая выпускает эти самые знаменитые чипы, не занимается выпуском готовых сканеров ELM327. Их сборкой занимаются все кому не лень!

Оригинальный чип ELM327 с доставкой из Канады стоит 29 американских рублей или 1100руб на наши деньги. И это только чип! Без преобразователей интерфейса, без корпуса, светодиодов и т.д.

Инструкция elm327

Итак у нас есть адаптер ELM327Bluetoothверсии 1.5, телефон на базе Android с установленной программой InCarDoc free, Автомобиль с разъемом OBD-II. Теперь можно приступить непосредственно к диагностике:

  1. При выключенном зажигании (обязательно) вставить адаптер ELM327 в разъём OBD-II, при этом он подаст признаки жизни (загорится светодиодный индикатор) ;
  2. Включить Bluetooth на телефоне и найти устройство под названием OBDII (название может отличаться), затем при сопряжении устройств потребуется ввести пароль: как правило это 1234 или 0000.
  3. Если все получилось тогда переходим в приложение InCarDoc free и нажимаем зелененькую кнопку “Подключить” (фото слева). Если всё выполнили правильно, то неактивные разделы меню станут активными (фото справа).
ELM327 Bluetooth версии 1.5, телефон на базе Android с  программой InCarDoc free, OBD-II. Инструкция по работе с ELM327
Подключение к авто в программе InCarDoc free

4. Как только Вы успешно подключились к автомобилю его следует завести.5. Диагностика автомобиля. Следуйте инструкции на картинке ниже. Что бы продиагностировать автомобиль перейдите во вкладку “Диагностика”, после нескольких секунд на экране появиться список ошибок которые есть в Вашем автомобиле.

ELM327 Bluetooth версии 1.5, телефон на базе Android с  программой InCarDoc free, OBD-II. Инструкция по работе с ELM327
сброс ошибок авто в программе InCarDoc free

6. Эта программа имеет функции вывода динамических параметров на экран телефона в режиме реального времени. Для примера я вывел на экран Обороты двигателя на холостом ходу (можно наблюдать как они у меня плавают) и температуру охлаждающей жидкости (автомобиль только прогревался). В этой программе достаточно широкий выбор вывода динамических параметров, поэтому я использую именно её.

ELM327 Bluetooth версии 1.5, телефон на базе Android с  программой InCarDoc free, OBD-II. Инструкция по работе с ELM327
Вывод на экран динамических параметров авто в программе InCarDoc free

7. Что бы закончить работу со сканером ELM327 просто нажмите кнопку “Отключить” в программе InCarDoc free. Заглушите двигатель автомобиля и извлеките сам сканер из диагностического разъёма OBD-II.

Как выбрать elm327

Из-за множества клонов разного качества есть риск нарваться на устройство с урезанной функциональностью, которое будет работать неправильно или не запустится вообще. При покупке нужно учитывать три важных момента.

Как подключиться к авто

Точная процедура настройки обычно описана в инструкции.

Как пользоваться сканером elm327

Если всё выполнено правильно, после настройки на экране отобразится информация об авто, а датчики и индикаторы заработают. В зависимости от приложения может понадобиться создать профиль авто. Для этого выберите свою модель из списка и укажите технические характеристики.

Как проверить сканер elm327

После покупки адаптера ELM327 проверьте, что он действительно версии 1.5. При заказе с AliExpress уточните, установлен ли в нём чип PIC18F25K80 и подчеркните, что будете диагностировать сканер специальным ПО и откроете спор в случае проблем.

Какие автомобили можно продиагностировать elm327

Первое что Вам нужно знать это есть ли в Вашем автомобиле диагностического разъема OBD 2 и где он находиться. Сделать это проще всего забив в поисковик Марку и год выпуска автомобиля.

OBD 2 и где он находиться. Сделать это проще всего забив в поисковик Марку и год выпуска автомобиля в интернет. Инструкция ELM327
Диагностический разъем OBD-II

Скажу сразу, что практически у всех автомобилей с 2000 года выпуска, а так же у некоторых более ранних моделей есть диагностический разъем OBD-II . Даже если у Вашей модели авто нет этого разъема то не расстраивайтесь, существуют переходники.

Клоны elm327

Под «клоном» ELM327 будем понимать следующее… По своей сути – микросхема ELM327 является обычным PIC контроллером, который стоит сущие копейки. Но вот то программное обеспечение (ну или прошивка), которое записано внутрь этой микросхемы является интеллектуальной собственностью компании ElmElectronics.

И за это они уже берут весьма немалую плату… Прочитать эту прошивку из процессора нельзя. Прошивка защищена от копирования, но нельзя недооценивать китайцев… Вот и получается, что «клон» ELM327 – это сканер, собранный на обычном PIC контроллере. Главное – что внутри этой микросхемы записана либо собственноручная прошивка, написанная народными умельцами, либо аккуратно прочитанная оригинальная.

Я думаю, каждый захотел бы тут спросить: «Так в чем же разница? Зачем платить больше?» Разница есть, если вам попался плохой «клон». К примеру, китайцы написали плохую прошивку ну или еще что-нибудь.

Хочется предостеречь от покупки подозрительно дешевых адаптеров или в интернет-магазинах «однодневках». Смотрите внимательно гарантийные обязательства магазина, его адрес, контакты, способы оплаты и т.д.

Ну а основном, «клоны» работают ничуть не хуже, чем оригиналы!

Код ошибки:  toyota corolla obd2 на АлиЭкспресс — купить онлайн по выгодной цене

Откуда появилась версия 2.1?

Адаптеры ELM327 довольно быстро стали популярны среди автомобилистов. И это легко объяснимо — раньше при активации индикации «Check Engine» нам приходилось каждый раз ехать в автосервис и платить за считывание ошибки по 400-600 рублей (да-да, автосервисы раньше сильно наглели, пользуясь наличием автосканера). Сейчас же, купив прибор за тысячу рублей, любой автолюбитель может не только читать и сбрасывать ошибки, но и проводить диагностику электронных компонентов.

Изначально же существовала и была известна только версия 1.5 (1.4, 1.4b). Сразу хочу отметить, что мы говорим о китайских чипах, т.к. оригинальный канадский чип достаточно дорог и в массовом производстве недорогих адаптеров не используется.

Подытожим

Не смотря на то что адаптеры ELM327 с чипом 2.1 являются урезанными, тем не менее они работают.

Итог:Если вы планируете работать с автомобилями до 2006 года, с отечественными автомобилями через программу OpenDiag mobile, либо вам интересны программы, работающие с протоколами производителей, вам подойдёт адаптер ELM327 с версией только 1.

5. Помните — версия 1.5 является универсальной. Нет ни одной опции, по которой чип 2.1 превосходил бы чип 1.5.Если у вас свежий автомобиль, вы не хотите заморачиваться с редким софтом, строками инициализации и планируете работать лишь через популярные программы вроде Torque, то ELM327 с версией 2.1 в большинстве случаев будет вполне адекватно работать.

Программа car doctor obd

Это программное обеспечение позволяет считывать текущие параметры ошибок, значительным плюсом является полный перевод панели задач на русский язык.

С ее помощью можно проверять как отечественные автомобили, так и модели других стран. Выполняет практически те же функции, что и предыдущая модель и занимает вторую позицию на пользовательском рынке.

Не вызывает проблем со связью и подключением к obd2 через bluetooth. С ее помощью можно осуществить проверку в реальном времени, а также определить основные параметры автомобиля.

Программа torque

Эта разновидность программного обеспечения занимает лидирующие позиции, существует в платном и бесплатном варианте.

Платная более функциональная, предоставляет пользователю большое количество всевозможных установок и проверок, бесплатная предоставляет минимальный список, с ее помощью можно произвести предварительный диагностический анализ, осуществить сброс ошибок.

При помощи программы TORQUE можно осуществить:

  • анализ ошибок двигателя;
  • проверить правильность работы датчиков;
  • выявить неполадки;
  • отобразить список ошибок;
  • осуществить расчет расхода топлива.

Единственным минусом этой программы является частичный перевод на русский язык.

Программы для elm327

Есть три вида программного обеспечения в зависимости от того, с помощью какого устройства вы будете подключать ELM327 к автомобилю. Программы бывают для персонального компьютера или ноутбука (ПО для WINDOWS), для смартфонов на ANDROID и для смартфонов на IOS.

При работе на компьютере в основном используется программа ScanMaster_ELM_v.2.1_Rus. Она самая простая в использовании и универсальная для всех автомобилей. Также есть и другие универсальные программы: PCMScan, ScanTool, ProScan, но они сложнее. Кроме универсальных программ есть также программы разработанные для конкретных марок автомобилей, например:

FORScan для Ford, ELM-FF2 для Ford Focus, FiatEcuScan для Fiat, OpenDiag для ВАЗ, VauxCheck для OPEL и Vaux, TiggoDiag для Chery и Great Wall… От универсальных они отличаются большим количеством считываемых параметров, и имеют больше дополнительных функций чем универсальные, но только для тех марок автомобилей для которых они разработанные.

При работе со смартфонами на ANDROID обычно используют программу Torque. Она несложная в применении и обладает довольно мощным функционалом.

По сути сканер ELM327 является как и мощным диагностическим прибором в руках умелого мастера, так и средством считывания разной информации для простых владельцев автомобилей. Именно поэтому сканер ELM327 называется универсальным.

Программы для адаптеров elm327 под android

Совместимость и принцип работы автосканера elm327 bluetooth

Работа сканера elm327осуществляется через bluetooth и при помощи адаптера ЭБУс использованием протокола obd2, который выступает необходимым звеном между блоком управления двигателем и портативным устройством.

Прежде чем покупать устройство следует уточнить совместимость с вашим автомобилем. Этот тип автосканера поддерживается американскими автомобилями с 1996 года выпуска, европейскими с 2001 года с бензиновыми двигателями, машины с дизельными двигателями только после 2004 года выпуска.

Список совместимых с протоколов obd2 автомобилей

Существует список автомобилей, которые в зависимости от протокола и марки могут поддерживать автосканер ELM327. Перечислим их.

Протокол ISO 15765-4, включает в себя следующие марки автомобилей:

  • Jaguar;
  • Renault;
  • Porsche;
  • Volvo;
  • Mazda;
  • Mitsubishi.

Протокол ISO 14230-4, в эту категорию попадают:

Протокол ISO 9141-2 включает:

  • Honda;
  • Infinity;
  • Lexus;
  • Toyota;
  • Nissan;
  • Audi;
  • Mercedes;
  • Porshe.

Протокол J1850 VPW:

  • Cadillac;
  • Buick;
  • Chevrolet;
  • Isuzu;
  • Dodge.

Протокол J1850 PWM:

Правильную работу сканера поможет обеспечить устройство с предварительно установленным программным обеспечением, это может быть и смартфон, и стационарный компьютер либо ноутбук.

В случае, если модель машины входит в список, но устройство отказывается работать, то следует уточнить совместимость с программным обеспечением гаджета, а также проверить оригинальный или нет купленный автосканер. Подключать следует осторожно, на телефоне или компьютере должен быть настроен блютуз.

Так для чего всё это было сделано?

В отличии от чипа 1.5, китайская версия 2.1 не имеет ничего общего с оригинальным канадским чипом 2.1. Данный чип 2.1 — это полностью китайская разработка! Вся эта работа была проделана исключительно для удешевления производства — урезанный чип стоит дешевле. А более «высокая» версия была присвоена только в рекламных целях. В результате более дешёвые в производстве товары появились на витринах магазинов по той же цене, что и товары с более высокой себестоимостью. А особо жадные продавцы умудрялись даже поднять цену, совершенно не разбираясь в оборудовании и лишь аргументируя «это новая версия, поэтому более дорогая!».
ELM327 версия 2.1

Шаг 1. установка приложения для диагностики

Для соединения с ЭБУ машины используются различные программы. Существуют как бесплатные, так и платные версии для Android, iOS и Windows. В комплекте с самим сканером нужное ПО часто уже идёт в комплекте. Установите его или одно из популярных приложений.

OpenDiag (Windows) →

Opendiag

Утилита OpenDiag предназначена для ПК-диагностики систем инжекторных автомобилей отечественного производства. Она совместима с машинами «Лада», «ВАЗ» и «УАЗ». Позволяет проводить техническое обслуживание и ремонт машин в автомобильных сервисах, станциях технического обслуживания или собственником автомобиля при наличии адаптеров и ПК.

Программа opendiag mobail

Это приложение больше подходит для владельцев инжекторных автомобилей семейства ВАЗ, ГАЗ, ЗАЗ, УАЗ. То есть, эта программа узкой направленности и рассчитана только на отечественного производителя.

Приложение рассчитано на работу с Android и полностью русифицировано, а возможность использование по средствам блютуза значительно упростит весь процесс сканирования. Существует основной список ЭБУ, с которыми совместима эта программа.

Семейство ВАЗ включает в себя:

  • BOSCH М1.5.4 R83;
  • BOSCH М1.5.4 Е2;
  • BOSCHМР7.0 Е3;
  • BOSCH МР7.0 Е2;
  • BOSCH МР7.9.7 Е3 и Е4;
  • BOSCH М7.9.7 Е2;
  • BOSCH МЕ17.9.7;
  • Январь 5 R83, 5 Е2 и 7.2 Е2;
  • Ителма VS5.1 E2 и R83;
  • Ителма М74, М74К, М74 CAN, М74 CAN МАР;
  • Ителма М75.

Семейство ГАЗ и УАЗ состоят:

  • из Микаса VS8 E2;
  • из Микаса 11 Е2.

Семейство ЗАЗ состоит из:

  • Микаса 10.3 и 11.3;
  • Микаса 7.6.

Заключение

Из приведенной мной инструкции видно, что диагностика автомобиля это несложная процедура. Всего в несколько легких действий Вы сможете самостоятельно диагностировать автомобиль и при необходимости сбросить ошибки. Так-же можно изучать характеристики автомобиля, по их результатам выявляются более серьезные поломки.

Зачем платить кому-то деньги, если вы и сами с легкостью сможете вылечить свой автомобиль. А если и не получиться самостоятельно устранить дефект в автомобиле, то на сервис Вы поедите уже с проблемой, так как знаете что конкретно у Вас сломано.

В таком случае сервису будет сложнее содрать с Вас деньги за дополнительные услуги или вовсе Вас обмануть! Как Вам такая ситуация? Автомобиль сломался далеко от сервиса, а поломка очень простая (например от вибрации выскочила фишка с датчика). Можно только представить сколько в таком случае этот копеечный сканер сэкономит Вам денег!

Обзоры Семейных автомобилей на нашем портале

16 729

Отзывы

Устройство elm327 отзывы имеет положительные, главное, не гнаться за самой новой серией, так как она в большинстве случаев плохо сочетается с представленными моделями и дает сбои.

Чаще приобретают версию 1.5, она может отличаться простотой в использовании и хорошо сочетается с представленными марками автомобилей.

Основные советы и отзывы пользователей:

  • Андрей: «Устройство очень понравилось, главное, когда устанавливается связь сделать видимым блютуз на телефоне и не забывать выключать.Так как потребляет энергию, а если машиной пользуешься нечасто, то может хорошо посадить аккумулятор»;
  • Сергей: «Все отлично, но пришлось несколько раз перезагружать блютуз и только потом вводить пароли».
Оцените статью
OBD
Добавить комментарий
