Mini countryman i (r60): 5 причин покупать и не покупать – колеса.ру – автомобильный журнал
Стильный, как все MINI, но куда более практичный. Способный доставлять радость и выживать на зимних российских дорогах. Прикольная, но довольно-таки ломучая игрушка, способная тем не менее оказать реальную помощь при переезде на дачу. Мы собрали все «за» и «против» от реальных владельцев.
Когда первый «Кантрик» появился в 2021 году, с технической стороны поклонники марки увидели не так уж много нового. Под капотом Countryman разместились все те же рядные «четверки» семейства Prince мощностью от 98 до 218 л.с., а также два варианта турбодизеля BMW N47 объемом 1,6 л (мощностью 90 или 112 л.с) и 2,0 л (11 или 143 л.с). С ними могли агрегатироваться 6-ступенчатая механика или адаптивный 6-ступенчатый автомат Aisin TF-61SN.
Главной новацией стала полноприводная трансмиссия ALL4. Её сердце, электро-гидравлический дифференциал, в нормальных условиях движения распределяет мощность двигателя между передними и задними колесами в отношении 50/50, а в экстремальных условиях может направить все усилия на задний мост.
Первоначально в производство пошли модели Cooper S, Cooper S ALL4, Cooper One, Cooper D, Cooper D ALL4 и One D. В 2021 к ним добавились Cooper SD, Cooper SD ALL4, Cooper D Automatic и Cooper D ALL4 Automatic, а в 2021 в серию пошли версии John Cooper Works с 218-сильными моторами и существенно измененными настройками подвески и рулевого управления.
Главным производственным центром для Европы стали заводы Magna-Steyr в австрийском Граце, но сборка модели производилась также в Ченнаи (Индия), Арагуари (Бразилия), Районг (Таиланд) и Кулим (Малайзия).
Далеко не все рынки получали полную линейку всех возможных версий MINI Countryman. Так, в США и в Россию поставлялись только варианты с бензиновыми моторами. В любом случае, модель быстро набрала популярность и стала второй по объему продаж после классической модели Hardtop. В 2021-2021 годах на Clubman приходилась примерно треть всех проданных автомобилей марки MINI!
В 2021-м модель претерпела небольшой рестайлинг, а в 2021-м публике было представлено второе поколение MINI Countryman (заводской код F60). В этом автомобиле было исправлено многое из того, на что сетовали владельцы Clubman R60, а первое поколение перекочевало на вторичный рынок.
Автомобили MINI никогда не претендовали на массовость, во многом – из-за сочетания малых размеров и высокой цены, но у них всегда была постоянная и очень лояльная аудитория. Сегодня вторичном рынке за MINI Countryman просят от 750-800 тысяч рублей (за машины 2021-2021 года) до 1 750 000-2 000 000 рублей за относительно свежие экземпляры 2021 года выпуска. При этом за один миллион с небольшим вполне можно найти 184-сильный Countryman Cooper S 2021 года, правда, с пробегом 120-150 тысяч км. Но стоит ли покупать такой автомобиль? Давайте посмотрим, что пишут о нем его владельцы.
Нет буквально ни одного отзыва в интернете, в котором владельцы не пнули бы MINI Countryman за плохую шумоизоляцию: «Шумка очень плохая. Уже на 120 км/ч надо делать музыку погромче», «Шумоизоляция никакая. Мне пришлось обклеивать днище багажника. Там просто был голый метал», «Единственное, что хотел добавить в автомобиль, так это шумку. Иногда, когда едешь на нем при выключенной музыке и вентиляторе, то слышишь, как при торможении колодки сжимают тормозные диски». И так далее, и тому подобное… Дело даже не в нестерпимо высоком уровне шума, который превращает поездку в пытку – это, конечно же, не так. Просто уровень шумоизоляции, по мнению владельцев, не соответствует ни цене, ни премиальному статусу марки.

О внешнем дизайне MINI Countryman можно говорить очень долго, а можно вообще ничего не говорить, потому что всем всё ясно. Да, автомобиль привлекает внимание, он заставляет оборачиваться, привлекает взгляды и создает настроение, но его вряд ли можно назвать красивым. Его неповторимый стиль идет вразрез с трендами прихотливой автомобильной моды и потому оказывается неподвластен времени. В нем непонятным образом сочетается милота котенка с агрессией разозленного кобеля породы «боксер».
Но вся эта внешняя агрессия не спасает от вечерних историй в стиле «как меня сегодня гад один не пропустил» и «он выехал передо мной и даже не посмотрел» – да-да, «Кантрик» очень часто покупают именно для супруги. Но в любом случае именно незаурядная внешность очень часто оказывается главным фактором, предопределяющим покупку этого автомобиля, причем у этой незаурядной внешности есть и вполне практические недочеты. По словам владельцев, аэродинамика у модели не очень-то хороша, и машина собирает вообще все камешки на дороге, из-за чего капот и стекло вечно оказываются покрыты сколами.

Не случайно в одном из отзывов его автор пишет: «Вообще эта машина не для всех. Общение с владельцами показало, что склонность к покупке этой марки имеют именно профессиональные дизайнеры. Для непосвященных: дизайнеры – это такие люди, которые любят радоваться вещам, для большинства незаметным. Например, если цвет ноутбука сочетается с цветом стола, на котором он стоит, это уже маленькое счастье, а если он еще и формой гармонирует с креслом, то даже несоответствие системным требованиям и невозможность им пользоваться не заставят их убрать этот ноутбук со стола». Автор другого отзыва и вовсе рубит с плеча: «Помните: вы покупаете дизайн, не машину».
С одной стороны, в отзывах владельцев MINI Countryman можно найти множество хороших слов, высказанных в адрес салона автомобиля. Авторы отзывов отмечают и качество материалов, и удобные кресла с отличной боковой поддержкой и массой регулировок («даже с больной спиной можно подобрать очень комфортное положение, проверено»), причем, по их мнению, удобное положение может подобрать и миниатюрная барышня, и её спутник ростом за 180 и весом под сотню. Во многих отзывах упомянута внутренняя подсветка с возможностью выбора цвета и, конечно же, сам внутренний дизайн, неизменно производящий «вау-эффект»: «для людей, садящихся в автомобиль в первый раз, это вполне ожидаемый шок». Ах, эти переключатели в виде толстых хромированных рычажков! Ах, этот спидометр в центре панели размером с миску для бультерьера, похожий на иллюминатор космического корабля из фантастического фильма! Ах, эти блестящие трубочки, на которые так удобно вешать фирменные аксессуары!
Но… Во многих отзывах авторы не только хвалят, но и критикуют всю эту красоту. «Мне в салоне неудобно. Зеркала маленькие, особенно боковые – надо вертеть головой. Посадка такая, что слева на двери для руки подлокотник слишком низко, а “подоконник” – слишком высоко. Стеклоподъемниками управлять из центра мне тоже неудобно. Глубокие ниши пола с высокими порогами – спотыкаюсь».

Считывать показания скорости с огромного чудо-спидометра практически невозможно – оцифровка мелкая, сливается с не самой легкоразличимой стрелкой, так что многие владельцы отмечают, что не зря конструкторы решили продублировать (в цифровом виде) показания спидометра еще и в центре тахометра.

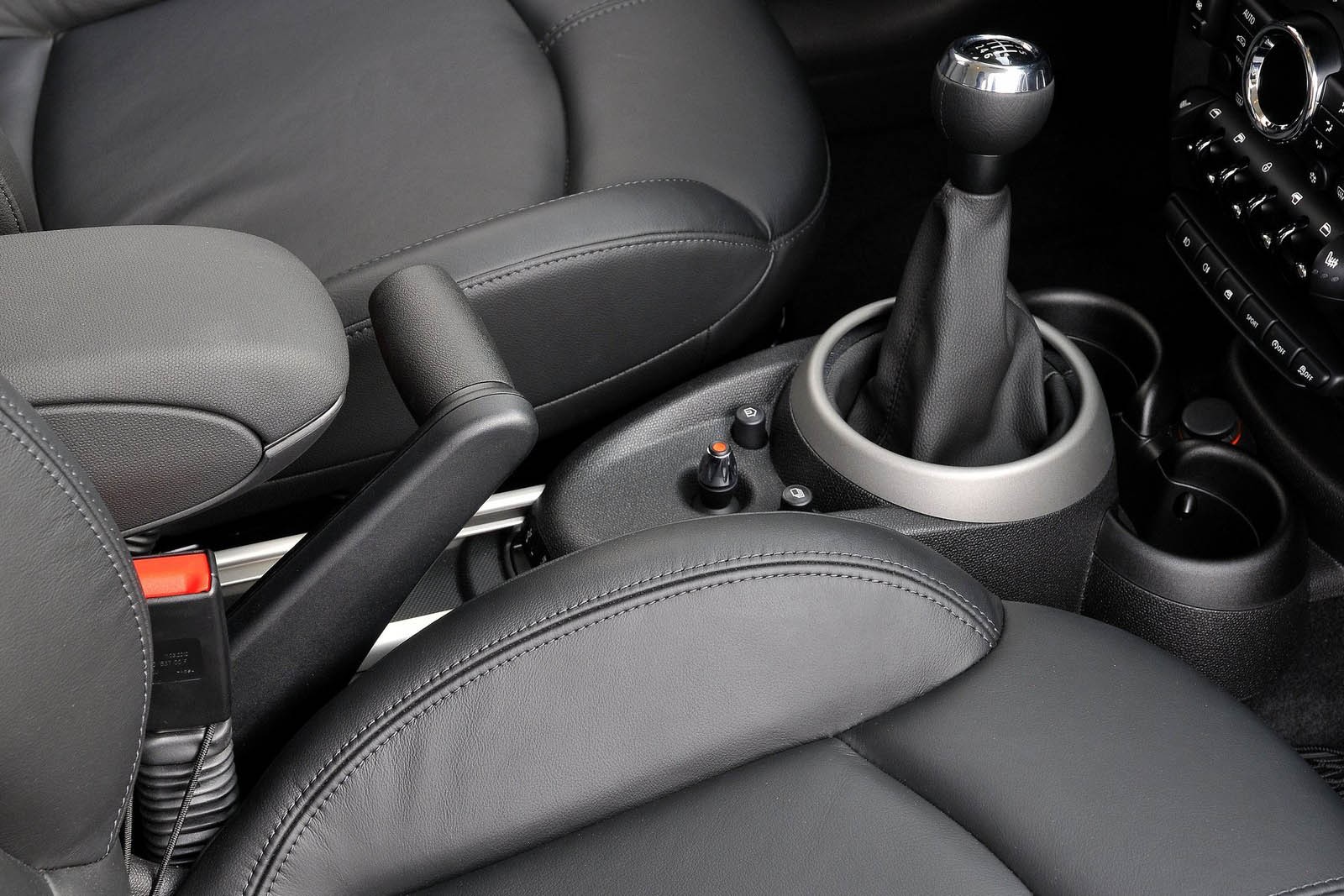

Открывать дверь изнутри неудобно: либо нужно изгибать левую руку невероятным образом, либо пользоваться правой. А расположенные в центре консоли рычажки стеклоподъемников имеют очень странный алгоритм работы: короткое нажатие задействует автоматический режим, а длинное – дискретный, хотя в большинстве автомобилей всё сделано строго наоборот. Да, в 2021 году управление стеклоподъемниками переехало на более привычные всем места на дверях, но алгоритм-то остался!
Что же касается обзорности, то перекрытие секторов передними стойками их не беспокоит, но боковые зеркала кажутся слишком мелкими (хотя и очень стильными), а вот салонное – слишком большим, перекрывающим существенную часть довольно узкого лобового стекла.
Нет единства и в плане оценки материалов, использованных в отделке салона. Одни заносят их в список несомненных достоинств: «Современный автопром отличается тягой к дешевым материалам в отделке, а если салон приличный, как у Финика, значит, за стойкой лобовухи КамАЗ может спрятаться. Так что сегмент рынка в виде представителей творческих профессий по-прежнему верен МИНИ». А кто-то может написать, что «… рассматривал такой автомобиль для жены, но аскетичность салона перечеркнула и так небольшое количество плюсов».
Одним словом, решение о покупке подержанного Countryman стоит принимать только после тест-драйва и вдумчивой примерки автомобиля именно на себя.
На первый взгляд MINI Countryman кажется автомобилем очень небольшим, да и официально он считается «компактным кроссовером». Но внешность бывает обманчива… «Я думал, он маленький, дорогой, неудобный. По факту в нем места, как в Мазде 3, и больше, чем в Ниссан Джук», – пишет автор одного из отзывов. Да, вполне встречаются и жалобы на некую тесноту – салон достаточно узкий. Но места для задних пассажиров в нем вполне хватает!
«При моем росте 180 сам за собой я сижу, как в бизнес-классе. По ощущениям места больше, чем в Мерседесе Е-класса. На самом деле, так оно и есть», «Мой рост 188 см, сам за собой сажусь легко и комфортно», «Задние сидения являлись раем для двоих детей», «Главное – удобно сажать назад стареньких родителей (дай Бог, чтоб о нас так детки думали)» – в отзывах владельцев хватает такого рода высказываний.

И самое удивительное, что большинство владельцев вполне положительно оценивает объем багажника, прежде всего по причине того, что, передвигая задний ряд, можно изменять объем грузового отсека в пределах от 220 до 340 л. «Багажник: не великий, но никогда не возникало проблем с поклажей, все прекрасно помещалось. Однажды ехали вчетвером на новогодние каникулы на дачу, естественно, набрав с собой полно всякого скарба, и поместилось всё!».
Countryman – автомобиль молодежный, основу его аудитории составляют люди в возрасте до 40 лет, а значит, во весь рост встает вопрос перевозки детских колясок, саночек и прочих вещей, без которых невозможно растить детей. Ответ на этот вопрос можно найти в отзывах владельцев: «У Кантрика небольшой багажник, но коляска Хартан в сложенном виде влезает легко, и не приходится сдвигать задние сиденья», «В багажник влезает одна большая коляска, или две YoYo. В принципе, я перевозила на нем полквартиры при переезде».
MINI Countryman первого поколения оснащались исключительно рядными «четверками» Prince (они же EP6, они же N18) объемом 1,6 л в нескольких вариантах форсировки: 98, 122, 184 и 218 л.с. Отношение владельцев к этим моторам можно описать как «очень неоднозначное». С одной стороны, о моторах пишут как об очень бодрых, эластичных и экономичных, а с другой, считают их не самым удачным совместным экспериментом BMW и Peugeot. Мы уже довольно подробно рассказали об основных проблемах этих двигателей, но если судить по отзывам, то больше всего огорчений вызывает такое явление, как растяжение однорядной цепи системы ГРМ. Цепь редко дохаживает до 100 000 км, и куда чаще её заменой приходится заниматься при пробегах порядка 60-80 тысяч км. Владельцы пишут об этом так: «Слабая цепь ГРМ – я менял каждые 80 000 км (комплект для замены 25-35 тыс. руб)». И это очень хорошая цена: «Цепь стала звенеть-свистеть. Отдал в сервис и получил счет на 65 000 руб. за замену цепи ГРМ, натяжителя цепи ГРМ, приводного с натяжителем, звездочки ГРМ и маслосъёмных колпачков (ну, последнее уже была моя инициатива)».

Другой распространенной бедой мотора является «масложор». Регламент предписывает замену масла каждые 10 000 км, все дружно рекомендуют проделывать эту операцию не реже, чем через 9000 км, но и это может не спасти от критических ситуаций: «На 110 000 пробега она выела все масло меньше, чем за 5 тысяч пробега». А всё дело в клапане вентиляции картерных газов, который забивается масляными отложениями, в двигателе возникает избыточное давление, что и приводит к утечкам масла через прокладку клапанной крышки и сальники коленвала. Увы, замена клапана не предусмотрена, и приходится менять клапанную крышку в сборе.
Многих раздражает гул, который издает система Valvetronic. Кому-то может показаться, что этот шум говорит о разрушении какого-то подшипника, но на самом деле «это не баг, а фича».
MINI Countryman – автомобиль действительно компактный. Длина его кузова составляет 4097-4133 мм в зависимости от версии, так что когда владельцы пишут, что машина эта «юркая», что она может «пролезть в любую дырку» и что для нее найдется место даже на забитой парковке, у них на это есть все основания. Кроме того, авторы отзывов отмечают, что клиренс Countryman, конечно, абсолютно никакой (даже в рамках класса кроссоверов), всего 149 мм. Но этих миллиметров вполне хватает для того, чтобы спокойно подъезжать к любому бордюру, не опасаясь повредить бампер.

А еще понятие «юркая» включает в себя и удобство управления тягой, прежде всего – на городских скоростях. Ни в одном отзыве мне не встретились жалобы на задумчивость коробки, зато очень многие отмечают легкость, с которой машина выполняет перестроения в потоке.
Даже авторы абсолютно положительных отзывов, считающих MINI Countryman чуть ли не верхом совершенства, аккуратно отмечают, что, по их мнению, подвеска всё-таки жестковата. На хорошем асфальте, по их словам, все просто отлично, а вот стоит выехать на грейдер или просто плохой асфальт, как весь парадиз заканчивается, и начинаются испытания на вибростенде.
Владельцы чуть ли не соревнуются, кто ярче опишет то, что они чувствуют на плохой дороге: «При наезде на всякие трещины и ямы Кантрика становится просто жалко. Он не только не гасит удары, он их приукрашивает!», «Долбит на ямах знатно! Алекс Иссигонис (создатель марки MINI) в гробу, наверное, переворачивается, когда я в машине на дороги ругаюсь».

При этом владельцы отмечают, что виноваты в этом расколбасе не только настройки подвески, но и тяжеленные низкопрофильные шины Runflat, так что одним из самых простых способов избавиться от тряски и повысить ездовой комфорт многие считают замену шин Runflat на обычные. Но довести плавность хода MINI до уровня Mercedes все равно не получится – ведь жесткую подвеску не зря считают родной сестрой спортивной управляемости, а управляемость – главным достоинством модели.
Одними из важнейших качеств MINI Countryman, за которые его ценят владельцы (и особенно владелицы), является его всепогодность и всесезонность. У нас в России, как известно, бывает зима, и вот с этим испытанием достойно справляются далеко не все легковушки, особенно со спортивной ноткой.
Во-первых, владельцы отмечают отличный зимний пакет: подогрев ветрового и заднего стекла, боковых зеркал, передних сидений. Во-вторых, они дружно хвалят работу климатической установки – мол, все очень адекватно, да и прогревается салон очень быстро. Объем-то достаточный для таких габаритов, но в абсолютном выражении – чай, не Cadillac Escalade…

Но самое главное, это то, что Countryman не боится снегопадов, особенно, если речь идет о полноприводных версиях ALL4. «Зимой он король! Пока всех тащит и заносит, он уезжает в точку, как по рельсам. Полный привод умный и сам перебрасывает момент, распределяет усилие, колдует. Просто давишь на педаль, а он там сам договаривается с покрытием», «Автомобиль реально дарит радость от вождения, особенно сейчас, когда на дороге много снега. Полный привод отличный, проходимость супер, пока ни разу не застряли. Стартует со светофора по снежной каше просто волшебно (особенно в режиме DSC OFF)», «Полный привод Мини – это чудо! Помимо удовольствия от вождения, полный привод позволяет, не задумываясь, эксплуатировать машину зимой и в городе и на трассе». И это лишь малая толика восторгов, посвященных особенностям зимней эксплуатации автомобиля. Кстати, среди зимних подвигов автомобиля бывают и очень неожиданные. Например, в одном из обзоров автор описывает, как после хорошего снегопада вытаскивал из сугроба Pajero Sport!
Главные претензии к MINI Countryman можно выразить фразой из одного из отзывов: «Если соберётесь брать, даже с минимальном пробегом, даже свежий, готовьте денежки на обслуживание и закладывайте время на сервисы. Беспроблемно кататься на MINI, увы, не получится».
Да, хватает и отзывов, в которых владельцы пишут, что за годы владения меняли только расходники, ну, может быть, кондиционер зарядят или втулки стоек стабилизатора поменяют. Ну так и что? Countryman – машина-игрушка, машина-настроение, а за него не жалко и потратиться на какие-то втулки стабилизаторов, тем более что речь идет о вполне обозримых суммах.
Во многих отзывах владельцы утверждают, что если вовремя (или несколько чаще) проходить ТО, ну и не штурмовать лежачих полицейских на полной скорости, то и проблем особых не будет.
Расходы на горючее также не входят в список проблем, тревожащих владельцев: 122-сильные версии потребляют 8-9,5 л/100 км даже в жестких пробках, да и расход наиболее популярных 184-сильных вариантов колеблется от 7 литров на трассе до 11 в городе.

Но… Покупка подержанного MINI Countryman – это всегда лотерея с вероятностью выигрыша 50/50. Потому что хватает в сети и таких отзывов: «За почти год эксплуатации вложил около 200 тысяч, и это при том, что главные узлы (коробка, двигатель, подвеска были в порядке)». Далее человек пишет, что при пробеге в 65 тысяч развалилась раздатка (65 000 руб за б/у). Далее ему пришлось потратиться на свечи, электромагнитный клапан на впуск, обе передние ступицы, диски и колодки по кругу, новые аккумулятор и генератор (причем для замены последнего пришлось нужно разобрать половину автомобиля).
Автор другого отзыва рассказывает, что за два года поменял стартер, генератор и аккумулятор и советует внимательнее следить за состоянием стоков панорамной крыши: «Передний правый забился, и вода при сильных ливнях попадала на пассажирское сиденье. Пришлось разбирать, чистить и менять кусок стока».
По словам невезучих владельцев, основные проблемы начинаются, когда пробег автомобиля переваливает за 100 000 км: «После 100 тыс. км понеслось: 105 тыс. – втулки стабилизатора и термостат, 115 тыс. – замена подшипника приводного вала, переднего сальника коленвала, пыльника ШРУСа и втулки заднего стабилизатора, ремонт клапана масляного насоса, 120 тыс. – датчик уровня омывайки, 138 тыс. – ремонт моторчика заднего очистителя, 149 тыс. – подошла ступица, опоры передних амортизаторов и снова втулки заднего стабилизатора, 160 тыс. – замена гофры глушителя и сальника коленвала».
Кто-то и вовсе описывает историю владения так: «Сразу после приобретения начал ездить в сервис и уже не заканчивал до момента продажи. Кто-то ходит раз в месяц к парикмахеру, а кто-то в сервис со своим MINI».
Очень много нареканий на работу электрики, причем глюки всё какие-то мелкие, но от этого не менее противные: то подогрев сидений перестанет работать, то появится глюк в работе стеклоподъемника, который повадится самопроизвольно открываться, дойдя до верхней точки, то начнутся проблемы с центральным замком, причем щелкают, но не закрываются то одна дверь, то другая.

Может не повезти и с коробкой (хотя жалобы на этот узел встречаются достаточно редко, 6-ступенчатая гидромеханика Aisin TF-61SN считается достаточно надежной и выносливой). Тем не менее всякое бывает. Вот и пишут невезучие владельцы: «Вроде работает-работает, вроде все хорошо, а потом заводишь машину с утра, щелкаешь “D”, а она р-раз, и как будто на ручной коробке без сцепления первую скорость воткнул – дернется и глохнет». Или вдруг в пробке возьмет и так переключит скорость, что аж натяжитель ремня сработает.
А вот с кузовом MINI Countryman никаких проблем не отмечено, и даже старые сколы радуют отсутствием ржавчины.
В целом коллективный разум рекомендует быть особенно внимательными при покупке на вторичном рынке автомобилей, выпущенных до 2021 года. Эти автомобили вроде бы как наиболее выгодны с точки зрения цены приобретения, но именно для них характерны проблемы с ТНВД турбомоторов, и именно про них пишут, что «если начались проблемы, то сыпаться будет постоянно». В любом случае стоит точно оценить свою готовность заплатить за владение стильным автомобилем, доставляющим массу эмоций, не только деньгами, но также временем и нервами. Этот выбор каждый делает самостоятельно.
Но все-таки главное, за что владельцы любят MINI Countryman, это те эмоции и то удовольствие, которое дарит управление этим автомобилем. «Машина дарит вагон впечатлений. Фантастически управляемая! Входить в повороты, маневрировать – отдельный кайф», «Движение – это песня! Такое наслаждение от руля я получал только на Субару Импрезе. Для сравнения брали на тест БМВ 1. Она пуляла, конечно, лучше Мини, но поворачивала хуже. На Мини хочется даже на скорости 40 км/ч объезжать каждый окурок на дороге! Все как по рельсам», «Я утверждаю: никакая другая машина не входит так в повороты. Он просто ввинчивается, и это мега-удовольствие. Слегка газку на выходе, и я улыбаюсь сам себе от наслаждения!».
Причем речь идет не только о классическом прохождении быстрых поворотов на асфальте. Countryman вполне позволяет пошалить. Повороты боком автомобиль проходит вполне контролируемо и предсказуемо (хотя шалить таким образом все-таки лучше тем, кто умеет это делать, и там, где это не угрожает другим участникам движения).
Так или иначе, дифирамбы управляемости можно найти в подавляющем большинстве отзывов. Именно за эти эмоции, за то, что автомобиль воспринимается как туго зашнурованные ботинки с роликами, а другие машины после него начинаешь ощущать, как растоптанные тапки, Countryman и любят. Владельцы называют его «ракетой с функциями семейной машины» и «картом с объемом для жизни», и нисколько не кривят душой.

Кстати, о динамике. Понятно, что она различается у версий с разными моторами, и что даже Countryman JCW – это не Ferrari. Но динамики более чем хватает и для города, и для обгонов на трассах, автомат работает безупречно, ручной режим переключения передач вполне понятен, а для прочих ситуаций есть режим «Спорт».
Ну и завершу рассказ еще одной восторженной цитатой: «Самое большое удовольствие от вождения, каков ход, каковы тормоза, каков старт, вхождение в повороты… просто сказка. При вождении Мини присутствует чувство единения с дорогой. Приобрели MINI Cooper S Countryman как вторую семейную автомашину, первый автомобиль – BMW 750. Но после года эксплуатации Мини стал первым». Вообще рассказы о том, что Кантрик был куплен для супруги, но через некоторое время стал основным автомобилем главы семейства, встречаются совсем не редко.
Распиновка диагностического разъема на автомобиле opel
| Тип разъема №2 – 16-ти контактный разъем OBD-II-Opel в форме трапеции в салоне | ||||||||||||||||||||||||||||||||||||||||||||||
| Марки и года (ориентировочно): все модели после 1996 г. Примечание: на многих моделях 1996-2000 гг., не смотря на установку OBD-II разъема, не поддерживается ни один из OBD-II протоколов (например, на Opel Vectra-B). Также необходимо обратить внимание, что назначение выводов для диагностики дополнительных систем (ABS, AirBag и пр.) существенно отличается для различных моделей Opel | Назначение выводов диагностического разъема
| |||||||||||||||||||||||||||||||||||||||||||||
| Типичное расположение: на моделях после 2000 г. – в салоне под торпедой (иногда закрыт крышкой); на моделях до 2000 г. – либо в салонном блоке предохранителей (в торпеде – в частности, на Corsa-B, Omega-B, Astra-F), либо под ручником (под пластмассовой крышкой – в частности, на Vectra-B, Zafira) | ||||||||||||||||||||||||||||||||||||||||||||||
| Распиновка разъема | ||||||||||||||||||||||||||||||||||||||||||||||
Тип разъема №2 – 16-ти контактный разъем OBD-II-Opel в форме трапеции в салоне![]() | ||||||||||||||||||||||||||||||||||||||||||||||
| Примеры расположения разъема на отдельных моделях автомобилей Opel | ||||||||||||||||||||||||||||||||||||||||||||||
Примеры расположения разъема на отдельных моделях автомобилей Opel![]() | Opel Omega B (1995-2000 гг.) Расположение: в торпеде, в блоке предохранителей (слева от рулевой колонки). Для доступа к разъему снять крышку блока предохранителей | |||||||||||||||||||||||||||||||||||||||||||||
Примеры расположения разъема на отдельных моделях автомобилей Opel![]() | Opel Astra F (1996-1998 гг.) Расположение: в торпеде, в блоке предохранителей (слева от рулевой колонки). Для доступа к разъему снять крышку блока предохранителей | |||||||||||||||||||||||||||||||||||||||||||||
| Примеры расположения разъема на отдельных моделях автомобилей Opel | Opel Corsa B/Combo (1997-2000 гг.) Расположение: в салонном блоке предохранителей | |||||||||||||||||||||||||||||||||||||||||||||
| Примеры расположения разъема на отдельных моделях автомобилей Opel | Opel Zafira (1999-2004 гг.) Расположение: под ручником. Для доступа к разъему снять сначала крышку под ручником, а потом заглушку с самого разъема | |||||||||||||||||||||||||||||||||||||||||||||
Примеры расположения разъема на отдельных моделях автомобилей Opel![]() | Opel Vectra B (1996-2000 гг.) Расположение: под ручником. Для доступа к разъему снять заглушку | |||||||||||||||||||||||||||||||||||||||||||||
| Примеры расположения разъема на отдельных моделях автомобилей Opel | Opel Vectra C (2002-2005 гг.) Расположение: под пепельницей около рычага КПП. Для доступа к разъему открыть крышку пепельницы и вытащить корпус пепельницы вверх | |||||||||||||||||||||||||||||||||||||||||||||
Система само-диагностики (obd) subaru forester
Система бортовой диагностики (OBD) — принцип функционирования и коды неисправностей. Сигналы в цепях управления
Subaru Forester
Сведения о диагностических приборах
Проверка исправности функционирования компонентов систем впрыска и снижения токсичности
отработавших газов производится при помощи универсального цифрового измерителя
(мультиметра).
Использование при диагностике рассматриваемых систем цифрового мультиметра с высоким
импедансом существенно повышает точность производимых в низковольтовом диапазоне
измерений
Использование цифрового измерителя предпочтительно по нескольким причинам. Во-первых,
по аналоговым приборам достаточно сложно (порой, невозможно), определить результат
показания с точностью до сотых и тысячных долях, в то время как при обследовании
контуров, включающих в свой состав электронные компоненты, такая точность приобретает
особое значение. Второй, не менее важной, причиной является тот факт, что внутренний
контур цифрового мультиметра, имеет достаточно высокий импеданс (внутреннее сопротивление
прибора составляет 10 мОм). Так как вольтметр подсоединяется
к проверяемой цепи параллельно, точность измерения тем выше, чем меньший ток будет
проходить через собственно прибор. Данный фактор не является существенным при
измерении относительно высоких значений напряжения (9 ÷
12 В), однако становится определяющим при диагностике выдающих низковольтные
сигналы элементов, таких, как, например, l-зонд, где речь идет об измерении долей
вольта.
Параллельное наблюдение параметров сигналов, сопротивлений и напряжений во всех
цепях управления возможно при помощи разветвителя, включенного последовательно
в разъем блока управления двигателем. При этом на выключенном, работающем двигателе
или во время движения автомобиля, производится измерение параметров сигналов на
клеммах разветвителя, из чего делается вывод о возможных дефектах.
Для диагностики электронных систем двигателя, автоматической трансмиссии, ABS,
SRS применяются специальные диагностические сканеры или тестеры с определенным
картриджем, предназначенные для работы с системой бортовой диагностики второго
поколения OBD II, специальный сканер Subaru Select Monitor (SSM) или персональный
компьютер со специальным кабелем и программой броузером OBD (www.obd-2.com, www.obd-2.de).
Универсальный адаптер K-L-line
Подключение персонального компьютера к диагностическому разъему
Универсальный адаптер K-L-line (www.autoelectric.ru), служит для согласования
сигналов порта RS-232 и интерфейсов ISO-9141 (K-line) и ALDL. К разъемам адаптера
могут подключаться различные кабели, необходимые для диагностики конкретной марки
автомобиля. Установленные в адаптере переключатели и элементы индикации позволяют
выбирать необходимые режимы работы и примерно оценивать работу выходных линий.
Так, свечение зеленого светодиода с маркировкой L-line, свидетельствует о соединении
линии L с корпусом автомобиля. Свечение красного светодиода с маркировкой K-line
указывает на высокий потенциал, который присутствует в этот момент на линии К.
При установленной связи с автомобилем мигание индикаторов может быть незаметно
для глаза из-за высокой скорости обмена. Подключение к компьютеру производится
непосредственно в 25-контактный COM-порт или с помощью “Кабеля RS-232 25 конт.
— 9 конт.” в 9-контактный СОМ-порт.
Некоторые сканеры, помимо обычных операций диагностики, позволяют, при соединении
с персональным компьютером, распечатывать хранящиеся в памяти блока управления
принципиальные схемы электрооборудования (если заложены), программировать противоугонную
систему и блоки управления, наблюдать сигналы в цепях автомобиля в реальном масштабе
времени.
Бесплатную версию броузера OBD II для диагностики Вашего автомобиля Вы можете
также скачать с нашего сайта arus.spb.ru
Считывание записанных в память системы самодиагностики кодов неисправностей на
некоторых моделях может быть произведено также по индикатору “Проверьте двигатель”
на приборной доске.
Назначение выводов диагностического разъема.
Общее описание системы OBD II
В состав системы OBD входят несколько диагностических устройств, производящих
мониторинг отдельных параметров систем снижения токсичности и фиксирующих выявленные
отказы в памяти бортового процессора в виде индивидуальных кодов неисправностей.
Система производит также проверку датчиков и исполнительных устройств, контролирует
циклы обслуживания транспортного средства, обеспечивает возможность запоминания
даже кратковременно возникающих в процессе работы сбоев и очистки блока памяти.
Описываемые в настоящем Руководстве модели оборудованы системой бортовой диагностики
(OBD). Основным элементом системы является бортовой процессор, чаще называемый
электронным модулем управления (ЕСМ), либо модулем управления функционированием
силового агрегата (РСМ). РСМ является мозгом системы управления двигателем.
Исходные данные поступают на модуль от различных информационных датчиков и других
электронных компонентов (выключателей, реле и т.д.). На основании анализа поступающих
от информационных датчиков данных и в соответствии с заложенными в память процессора
базовыми параметрами, РСМ вырабатывает команды на срабатывание различных управляющих
реле и исполнительных устройств, осуществляя тем самым корректировку рабочих
параметров двигателя и обеспечивая максимальную эффективность его отдачи при
минимальном расходе топлива. Считывание данных памяти процессора OBD-II производится
при помощи специального сканера, подключаемого к 16-контактному диагностическому
разъему считывания базы данных, расположенному под панелью приборов с водительской
стороны автомобиля.
На обслуживание компонентов систем управления двигателем/снижения токсичности
отработавших газов распространяются особые гарантийные обязательства с продленным
сроком действия. Не следует предпринимать попыток самостоятельного выполнения
диагностики отказов РСМ или замены компонентов системы, до выхода сроков данных
обязательств, — обращайтесь к специалистам фирменных станций техобслуживания.
Считывание кодов неисправностей
Информационное содержание разрядов кода
При выявлении неисправности, повторяющейся подряд в двух поездках, РСМ выдает
команду на включение вмонтированной в приборный щиток контрольной лампы “Проверьте
двигатель”, называемой также индикатором отказов.
Лампа будет продолжать гореть до тех пор, пока память системы самодиагностики
не будет очищена от занесенных в нее кодов выявленных неисправностей.
Если лампа мигает с частотой 1 Гц — система зарегистрировала
пропуски зажигания, могущие привести к повреждению каталитического преобразователя.
При включенном зажигании, остановленном двигателе и подключенном разъеме режима
проверки — лампа мигает с частотой 3 Гц.
Считывание кодов неисправностей в системе OBD-II может быть произведено различными
способами. Основным способом является считывание при помощи описанных выше приборов,
подключенных к диагностическому разъему.
Не запуская двигатель, включите зажигание, — контрольная лампа “Проверьте двигатель”
должна загореться, в противном случае ее следует заменить, и погаснуть после запуска
двигателя. Лампа может не гаснуть по причине неполностью закрытой пробки горловины
топливного бака.
Проверив исправность состояния лампы и закрытое состояние пробки горловины, вновь
прогрейте двигатель и выключите зажигание. Замкните тестовый разъем. Заведите
автомобиль и проедьтесь 1 мин со скоростью более 10 км/час, поочередно включая
все передачи. Остановитесь, не выключая двигатель. На 40 сек поднимите обороты
до 2000 в мин. Считайте мигающие коды (обратитесь к Спецификациям).
Очистка памяти OBD
При занесении кода неисправности в память РСМ на приборном щитке автомобиля загорается
контрольная лампа “Проверьте двигатель”. Код остается записанным в память модуля.
Для очистки памяти ЕСМ подключите к системе сканер и выберите в его меню функцию
CLEARING COEDS (Удаление кодов). Далее следуйте указаниям, высвечиваемым на приборе,
либо сразу же на 30 секунд извлеките из своего гнезда в монтажном блоке предохранитель
EFI. Альтернативно очистка памяти системы может быть произведена путем снятия
плавкой вставки (главного предохранителя системы бортового электропитания), можно
также просто отсоединить от батареи положительный провод.
Проследите, чтобы память системы была очищена перед установкой на двигатель новых
компонентов систем снижения токсичности отработавших газов. Если перед запуском
системы после замены вышедшего из строя информационного датчика не произвести
очистку памяти отказов, РСМ занесет в нее новый код неисправности. Очистка памяти
позволяет процессору произвести перенастройку на новые параметры. При этом в первые
50 ÷ 20 минут после первичного запуска двигателя может иметь место некоторое
нарушение стабильности его оборотов.
Применение осциллографа для наблюдения сигналов в цепях систем
управления
Цифровые мультиметры отлично подходят для проверки находящихся в статическом состоянии
электрических цепей, а также для фиксации медленных изменений отслеживаемых параметров.
При проведении же динамических проверок, выполняемых на работающем двигателе,
а также при выявлении причин спорадический сбоев совершенно незаменимым инструментом
становится осциллограф.
Некоторые осциллографы позволяют сохранять осциллограммы во встроенном модуле
памяти с последующим выводом результатов на печать или перекачкой их на носитель
персонального компьютера уже в стационарных условиях.
Осциллограф позволяет наблюдать периодические сигналы и измерять напряжение, частоту,
ширину (длительность) прямоугольных импульсов, а также уровни медленно меняющихся
напряжений.
Осциллограф может быть использован для:
- Выявления сбоев нестабильного характера.
- Проверки результатов произведенных исправлений.
- Мониторинга активности l-зонда системы управления двигателя, оборудованного
каталитическим преобразователем. - Анализа вырабатываемых l-зондом сигналов, отклонение параметров которых от
нормы является безусловных свидетельством нарушения исправности функционирования
системы управления в целом, — с другой стороны, правильность формы выдаваемых
лямбда-зондом импульсов может служить надежной гарантией отсутствия нарушений
в системе управления.
Надежность и простота эксплуатации современных осциллографов не требуют
от оператора никаких особых специальных знаний и опыта. Интерпретация полученной
информации может быть легко произведена путем элементарного визуального сравнения
снятых в ходе проверки осциллограмм с приведенными ниже типичными для различных
датчиков и исполнительных устройств автомобильных систем управления временными
зависимостями.
Параметры периодических сигналов
Каждый, снимаемый при помощи осциллографа сигнал может быть описан при помощи
следующих основных параметров:
Обычно характеристики неисправного устройства сильно отличаются от эталонных,
что позволяет оператору легко и быстро визуально выявить отказавший компонент.
Сигналы постоянного тока — анализируется только напряжение
сигнала.
Сигналы подобного рода вырабатываются следующими устройствами:
Сигналы переменного тока — анализируются амплитуда,
частота и форма сигнала.
Частотно-модулированные сигналы — анализируются
амплитуда, частота, форма сигнала и ширина периодических импульсов. Источниками
подобных сигналов являются следующие устройства:
Сигналы, модулированные по ширине импульса (ШИМ) — анализируются
амплитуда, частота, форма сигнала и скважность периодических импульсов. Источниками
подобных сигналов являются следующие устройства:
Кодированная последовательность прямоугольных импульсов — анализируются амплитуда, частота, форма последовательности отдельных импульсов.
- Подобного рода сигналы генерирует модуль памяти самодиагностики ECM системы
управления двигателем. - Путем анализа ширины и формы импульсов, а также подсчета их количества в
каждой из групп могут быть считаны хранящиеся в памяти коды неисправностей (на
иллюстрации — код 1223). - Амплитуда и форма сигнала остаются постоянными, записанное значение будет
выдаваться до тех пор, пока память модуля не будет очищена.
Интерпретация сигналов
Форма выдаваемого осциллографом сигнала зависит от множества различных факторов
и может в значительной мере изменяться. В виду сказанного, прежде чем приступать
к замене подозреваемого компонента в случае несовпадения формы снятого диагностического
сигнала с эталонной осциллограммой, следует тщательно проанализировать полученный
результат:
Напряжение
В цепях постоянного тока амплитуда сигнала ограничивается напряжением питания.
В качестве примера можно привести цепь системы стабилизации оборотов холостого
хода (IAC), сигнальное напряжение которой никак не изменяется с изменением оборотов
двигателя.
В цепях переменного тока амплитуда сигнала уже однозначно зависит от частоты работы
источника сигнала, так, амплитуда сигнала, выдаваемого датчиком положения коленчатого
вала (CKP) будет увеличиваться с повышением оборотов двигателя.
В виду сказанного, если амплитуда снимаемого при помощи осциллографа сигнала оказывается
чрезмерно низкой или высокой (вплоть до обрезания верхних уровней), достаточно
лишь переключить рабочий диапазон прибора, перейдя на соответствующую шкалу измерения.
Частота
Частота повторения сигнальных импульсов зависит от рабочей частоты источника сигналов.
Форма снимаемого сигнала может быть отредактирована и приведена к удобному для
анализа виду путем переключения на осциллографе масштаба временной развертки изображения.
Как уже говорилось выше, для приведения сигнала к удобочитаемому виду достаточно
переключить масштаб временной развертки осциллографа.
В некоторых случаях характерные изменения сигнала оказываются развернутыми зеркально
относительно эталонных зависимостей, что объясняется реверсивностью полярности
подключения соответствующего элемента и, при отсутствии запрета на изменение полярности
подключения, может быть проигнорировано при анализе.
Типичные сигналы компонентов систем управления двигателем
Современные осциллографы обычно оборудованы лишь двумя сигнальными проводами в
купе с набором разнообразных щупов, позволяющих осуществить подключение прибора
практически к любому устройству.
Красный провод подключен к положительному полюсу осциллографа и обычно подсоединяется
к клемме электронного модуля управления (ECM). Черный провод следует подсоединять
к надежно заземленной точке (массе).
Инжекторы
Управление составом воздушно-топливной смеси в современных автомобильных электронных
системах впрыска топлива осуществляется путем своевременной корректировки длительности
открывания электромагнитных клапанов инжекторов.
Длительность пребывания инжекторов в открытом состоянии определяется продолжительностью
вырабатываемых модулем управления электрических импульсов, подаваемых на вход
электромагнитных клапанов. Продолжительность импульсов измеряется в миллисекундах
и обычно не выходит за пределы диапазона 1 ÷ 14 мс.
Часто на осциллограмме можно наблюдать также серию коротких пульсаций, следующих
непосредственно за инициирующим отрицательным прямоугольным импульсом и поддерживающих
электромагнитный клапан инжектора в открытом состоянии, а также резкий положительный
бросок напряжения, сопровождающий момент закрывания клапана.
Исправность функционирования ECM может быть легко проверена при помощи осциллографа
путем визуального наблюдения изменений формы управляющего сигнала при варьировании
рабочих параметров двигателя. Так, длительность импульсов при проворачивании двигателя
на холостых оборотах должна быть несколько выше, чем при работе агрегата на низких
оборотах. Повышение оборотов двигателя должно сопровождаться соответственным увеличением
времени пребывания инжекторов в открытом состоянии. Данная зависимость особенно
хорошо проявляется при открывании дроссельной заслонки короткими нажатиями на
педаль газа.
|
При холодном запуске двигатель нуждается в некотором обогащении воздушно-топливной
смеси, что обеспечивается автоматическим увеличением продолжительности открывания
инжекторов. По мере прогрева длительность управляющих импульсов на осциллограмме
должна непрерывно сокращаться, постепенно приближаясь к типичному для холостых
оборотов значению.
В системах впрыска, в которых не применяется инжектор холодного запуска, при холодном
запуске двигателя используются дополнительные управляющие импульсы, проявляющиеся
на осциллограмме в виде пульсаций переменной длины.
В приведенной ниже таблице представлена типичная зависимость длительности управляющих
импульсов открывания инжекторов от рабочего состояния двигателя.
Индуктивные датчики
|
Электромагнитный клапан стабилизации оборотов холостого хода
(IAC)
В автомобилестроении используются электромагнитные клапаны IAC множества различных
типов, выдающих сигналы также различной формы.
Общей отличительной чертой всех клапанов является тот факт, что скважность сигнала
должна уменьшаться с возрастанием нагрузки на двигатель, связанной с включением
дополнительных потребителей мощности, вызывающих понижение оборотов холостого
хода.
Если скважность осциллограммы изменяется с увеличением нагрузки, однако при включении
потребителей имеет место нарушение стабильности оборотов холостого хода, проверьте
состояние цепи электромагнитного клапана, а также правильность выдаваемого ECM
командного сигнала.
Обычно в цепях стабилизации оборотов холостого хода используется 4-полюсный шаговый
электродвигатель, описание которого приведено ниже. Проверка 2-контактных и 3-контактных
клапанов IAC производится в аналогичной манере, однако осциллограммы выдаваемых
ими сигнальных напряжений совершенно непохожи.
Шаговый электромотор, реагируя на выдаваемый ECM пульсирующий управляющий сигнал,
производит ступенчатую корректировку оборотов холостого хода двигателя в соответствии
с рабочей температурой охлаждающей жидкости и текущей нагрузкой на двигатель.
Уровни управляющих сигналов могут быть проверены при помощи осциллографа, измерительный
щуп которого подключается поочередно к каждой из четырех клемм шагового мотора.
Прогрейте двигатель до нормальной рабочей температуры и оставьте его работающим
на холостых оборотах.
Для увеличения нагрузки на двигатель включите головные фары, кондиционер воздуха,
либо, — на моделях с гидроусилителем руля, — поверните рулевое колесо. Обороты
холостого хода должны на короткое время упасть, однако тут же вновь стабилизироваться
за счет срабатывания клапана IAC.
Сравните снятую осциллограмму с приведенной на иллюстрации эталонной.
Лямбда-зонд (кислородный датчик)
Если снимаемый сигнал не является волнообразным, а представляет собой линейную
зависимость, то, в зависимости от уровня напряжения, это свидетельствует о чрезмерном
переобеднении (0 ÷ 0.15 В), либо переобогащении (0.6 ÷ 1 В) воздушно-топливной
смеси.
Если на холостых оборотах двигателя имеет место нормальный волнообразный сигнал,
попробуйте несколько раз резко выжать педель газа, — колебания сигнала не должны
выходить за пределы диапазона 0 ÷ 1 В.
Увеличение оборотов двигателя должно сопровождаться повышением амплитуды сигнала,
уменьшение — снижением.
Датчик детонации (KS)
При недостаточной четкости изображения легонько постучите по блоку цилиндров в
районе размещения датчика детонации.
Если добиться однозначности формы сигнала не удается, замените датчик KS, либо
проверьте состояние электропроводки его цепи.
Сигнал зажигания на выходе усилителя
При увеличении оборотов двигателя частота сигнала должна увеличиваться прямо
пропорционально.
Первичная обмотка катушки зажигания
Неравномерность бросков может быть вызвана чрезмерным сопротивлением вторичной
обмотки, а также неисправностью состояния ВВ провода катушки или свечного провода.
§
