Система бортовой диагностики – принцип функционирования и коды неисправностей

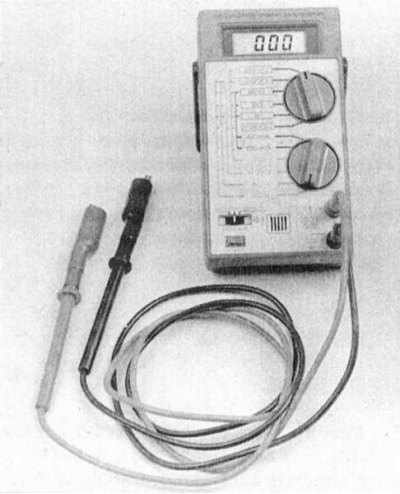

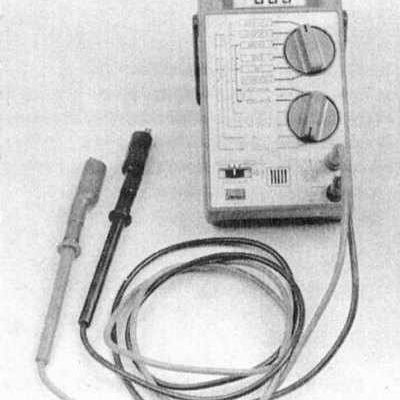

Сведения о диагностических приборах

Использование цифрового измерителя предпочтительно по нескольким причинам. Во-первых,
по аналоговым приборам достаточно сложно (порой, невозможно), определить результат
показания с точностью до сотых и тысячных долях, в то время как при обследовании
контуров, включающих в свой состав электронные компоненты, такая точность приобретает
особое значение. Второй, не менее важной, причиной является тот факт, что внутренний
контур цифрового мультиметра, имеет достаточно высокий импеданс (внутреннее сопротивление
прибора составляет 10 мОм). Так как вольтметр подсоединяется к проверяемой цепи
параллельно, точность измерения тем выше, чем меньший ток будет проходить через
собственно прибор. Данный фактор не является существенным при измерении относительно
высоких значений напряжения (9 ÷ 12 В), однако становится определяющим
при диагностике выдающих низковольтные сигналы элементов, таких, как, например,
l-зонд, где речь идет об измерении долей вольта.

Параллельное наблюдение параметров сигналов, сопротивлений и напряжений во всех
цепях управления возможно при помощи разветвителя, включенного последовательно
в разъем блока управления двигателем. При этом на выключенном, работающем двигателе
или во время движения автомобиля, производится измерение параметров сигналов на
клеммах разветвителя, из чего делается вывод о возможных дефектах.

Для диагностики электронных систем двигателя, автоматической трансмиссии, ABS,
SRS применяются специальные диагностические сканеры или тестеры с определенным
картриджем. Кроме того, для этой цели можно применить дорогостоящий специализированный
автомобильный диагностический компьютер, специально разработанный для полной диагностики
большинства систем современных автомобилей, или обычный компьютер с набором интерфейсных
устройств.

В принципе, считывание записанных в память системы самодиагностики кодов неисправностей
на некоторых моделях может быть произведено также по индикатору “проверьте двигатель”
на приборной доске.

Для проведения диагностики рекомендуем Вам обратиться за квалифицированной помощью
специалистов.

16-контактный диагностический разъем системы бортовой диагностики
OBD II

Назначение выводов диагностического разъема 445:

Общее описание системы OBD II

В состав системы OBD входят несколько диагностических устройств, производящих
мониторинг отдельных параметров систем снижения токсичности и фиксирующих выявленные
отказы в памяти бортового процессора в виде индивидуальных кодов неисправностей.
Система производит также проверку датчиков и исполнительных устройств, контролирует
циклы обслуживания транспортного средства, обеспечивает возможность запоминания
даже кратковременно возникающих в процессе работы сбоев и очистки блока памяти.

Все описываемые в настоящем Руководстве модели оборудованы системой бортовой диагностики
OBD. Основным элементом системы является бортовой процессор, чаще называемый электронным
модулем управления (ЕСМ), либо модулем управления функционированием силового агрегата
(РСМ). РСМ является мозгом системы управления двигателем. Исходные данные поступают
на модуль от различных информационных датчиков и других электронных компонентов
(выключателей, реле и т.д.). На основании анализа поступающих от информационных
датчиков данных, и в соответствии с заложенными в память процессора базовыми параметрами,
РСМ вырабатывает команды на срабатывание различных управляющих реле и исполнительных
устройств, осуществляя тем самым корректировку рабочих параметров двигателя, и
обеспечивая максимальную эффективность его отдачи при минимальном расходе топлива.
Считывание данных памяти процессора OBD-II производится при помощи специального
сканера, подключаемого к 16-контактному диагностическому разъему 445 считывания
базы данных (Saab Trionic), расположенному под панелью приборов с водительской
стороны автомобиля. Также диагностика может быть проведена при подключении прибора
к маленькому черному разъему 444, расположенному рядом с блоком управления Trionic,
под сиденьем переднего пассажира. На системах Bosch LH 2.4, 2.4.1 и 2.4.2 Jetronic
диагностический разъем может быть расположен под задним сиденьем, рядом с селектором
АТ или в двигательном отсеке, рядом с ветровым стеклом, слева. Замечание: На отдельных
моделях, считывание записанных в память системы самодиагностики кодов неисправностей
может быть произведено при помощи лампы “Проверьте двигатель”.

На обслуживание компонентов систем управления двигателем / снижения токсичности
отработавших газов распространяются особые гарантийные обязательства с продленным
сроком действия. Не следует предпринимать попыток самостоятельного выполнения
диагностики отказов РСМ или замены компонентов системы, до выхода сроков данных
обязательств, – обращайтесь к специалистам фирменных станций техобслуживания.

Информационные датчики

Кислородные датчики (l-зонды)

Датчик вырабатывает сигнал, амплитуда которого зависит от разницы содержания
кислорода (О2) в отработавших газах двигателя и наружном воздухе.

Датчик положения коленчатого вала (СКР)

Датчик информирует РСМ о положении коленчатого вала и оборотах двигателя. Данная
информация используется процессором при определении моментов впрыска топлива и
установке угла опережения зажигания.

Датчик положения поршней (CYP)

На основании анализа поступающих от датчика сигналов РСМ вычисляет положение поршня
первого цилиндра и использует данную информацию при определении моментов и последовательности
впрыска топлива в камеры сгорания двигателя.

Датчик ВМТ (TDC)

Вырабатываемые датчиком сигналы используются РСМ при определении установок угла
опережения зажигания в момент запуска двигателя.

Датчик температуры охлаждающей жидкости двигателя (ЕСТ)

На основании поступающей от датчика информации ЕСМ/РСМ осуществляет необходимые
корректировки состава воздушно-топливной смеси и угла опережения зажигания, а
также контролирует работу системы EGR.

Датчик температуры всасываемого воздуха (IAT)

РСМ использует поступающую от датчика IAT информацию при корректировках потока
топлива, установок угла опережения зажигания и управлении функционированием системы
EGR.

Датчик положения дроссельной заслонки (TPS)

Датчик расположен на корпусе дросселя и соединен с осью дроссельной заслонки.
По амплитуде выдаваемого TPS сигнала РСМ определяет угол открывания дроссельной
заслонки (управляется водителем от педали газа) и соответствующим образом корректирует
подачу топлива во впускные порты камер сгорания. Отказ датчика, либо ослабление
его крепления приводит к перебоям впрыска и нарушениям стабильности оборотов холостого
хода.

Датчик абсолютного давления в трубопроводе (МАР)

Датчик контролирует вариации глубины разрежения во впускном трубопроводе, связанные
с изменениями оборотов коленчатого вала и нагрузки на двигатель и преобразует
получаемую информацию в амплитудный сигнал. РСМ использует поставляемую датчиками
МАР и IAT информацию при тонких корректировках подачи топлива.

Датчик атмосферного давления

Датчик вырабатывает амплитудный сигнал, пропорциональный изменениям атмосферного
давления, который используется РСМ при определении продолжительности моментов
впрыска топлива. Датчик встроен в модуль РСМ и обслуживанию в индивидуальном порядке
не подлежит.

Датчик детонации

Датчик реагирует на изменение уровня вибраций, связанных с детонациями в двигателе.
На основании поступающей от датчик информации РСМ осуществляет соответствующую
корректировку угла опережения зажигания.

Датчик скорости движения автомобиля (VSS)

Как следует из его названия, датчик информирует процессор о текущей скорости движения
автомобиля.

Датчик величины открывания клапана EGR

Датчик оповещает РСМ о величине смещения плунжера клапана EGR. Полученная информация
используется затем процессором при управлении функционированием системы рециркуляции
отработавших газов.

Датчик давления в топливном баке

Датчик является составным элементом системы улавливания топливных испарений (EVAP)
и служит для отслеживания давления паров бензина в баке. На основании поступающей
от датчика информации РСМ выдает команды на срабатывание электромагнитных клапанов
продувки системы.

Датчик-выключатель давления системы гидроусиления руля (PSP)

На основании поступающей от датчика-выключателя PSP информации РСМ обеспечивает
повышение оборотов холостого хода за счет срабатывания датчика IAC с целью компенсации
возрастающих нагрузок на двигатель, связанных с функционированием рулевого гидроусилителя
при совершении маневров.

Трансмиссионные датчики

В дополнение к данным, поступающим от VSS, РСМ получает также информацию от датчиков
помещенных внутрь коробки передач, либо подсоединенных к ней. К числу таких датчиков
относятся:

   (а) датчик оборотов вторичного (коренного) вала и

   (b) датчик оборотов промежуточного вала.

Датчик-выключатель управления включением муфты сцепления кондиционера воздуха

При подаче питания от батареи к электромагнитному клапану компрессора К/В соответствующий
информационный сигнал поступает на РСМ, который расценивает его как свидетельство
возрастания нагрузки на двигатель и соответствующим образом корректирует обороты
его холостого хода.

Исполнительные устройства

Главное реле PGM-FI (реле топливного насоса)

РСМ производит активацию реле топливного насоса при поворачивании ключа зажигания
в положение START или RUN. При включении зажигания активация реле обеспечивает
подъем давления в системе питания. Более подробная информация по главному реле
приведена в Главе

Топливная и выхлопная системы

.

Инжекторы топлива

РСМ обеспечивает индивидуальное включение каждого из инжекторов в соответствии
с установленным порядком зажигания. Кроме того, модуль контролирует продолжительность
открывания инжекторов, определяемую шириной управляющего импульса, измеряемой
в миллисекундах и определяющей количество впрыскиваемого в цилиндр топлива. Более
подробная информация по принципу функционирования системы впрыска, замене и обслуживанию
инжекторов приведена в Главе

Топливная и выхлопная системы

.

Модуль управления зажиганием (ICM)

Модуль управляет функционированием катушки зажигания, определяя требуемое базовое
опережение на основании вырабатываемых РСМ команд.

Клапан стабилизации оборотов холостого хода (IAC)

Клапан IAC осуществляет дозировку количества воздуха, перепускаемого в обход дроссельной
заслонки, когда последняя закрыта, либо занимает положение холостого хода. Открыванием
клапана и формированием результирующего воздушного потока управляет РСМ.

Электромагнитный клапан продувки угольного адсорбера

Клапан является составным элементом системы улавливания топливных испарений (EVAP)
и, срабатывая по команде РСМ, осуществляет выпуск скопившихся в адсорбере паров
топлива во впускной трубопровод с целью сжигания их в процессе нормального функционирования
двигателя.

Электромагнит управления продувкой угольного адсорбера

Электромагнит используется РСМ при проверке системой OBD-II исправности функционирования
системы EVAP.

Считывание кодов неисправностей

Информационное содержание разрядов кода в системе Saab Trionic

При выявлении неисправности, повторяющейся подряд в двух поездках, РСМ выдает
команду на включение вмонтированной в приборный щиток контрольной лампы “Проверьте
двигатель”, называемой также индикатором отказов. Лампа будет продолжать гореть
до тех пор, пока память системы самодиагностики не будет очищена от занесенных
в нее кодов выявленных неисправностей (обратитесь к Спецификациям).

Считывание кодов неисправностей в системе OBD-II может быть
произведено различными способами. Основным способом является считывание при
помощи описанных выше приборов, подключенных к диагностическому разъему. Другие
способы возможны не на всех моделях. На некоторых моделях мигающий код может
быть считан по лампе “Проверьте двигатель”, после кратковременного подключения
изображенной на иллюстрации клеммы к корпусу, либо клеммы №6 16-контактного
разъема.

Не запуская двигатель, включите зажигание, – контрольная лампа “Проверьте двигатель”
должна загореться, в противном случае ее следует заменить. Проверив исправность
состояния лампы, вновь выключите зажигание.

Метод считывания мигающих кодов по лампе “Проверьте двигатель”

Подключите вспомогательную кнопку к корпусу и указанной на иллюстрации клемме
диагностического разъема.

Включите зажигание и нажмите кнопку. Контрольная лампа должна мигнуть 1 раз.
Отпустите кнопку. Если в памяти процессора занесены коды имевших место неисправностей,
они начнут последовательно высвечиваться контрольной лампой “Проверьте двигатель”
на приборной доске автомобиля.

Пятиразрядные коды выдаются пятью сериями вспышек. Значение каждого разряда
соответствует количеству вспышек лампы в соответствующей серии. Цифры от 1 до
9 передаются короткими вспышками, цифра 0 – одной длинной вспышкой. Вспышки
в одной серии разделены короткими паузами, серии между собой – длинными.

Для извлечения следующего кода повторите процедуры параграфов 33, 34.

Для повторного извлечения кодов нажмите и удерживайте кнопку пока контрольная
лампа не мигнет 2 раза.

Код 00000, выдаваемый пятью длинными вспышками, указывает на окончание выдачи
кода или отсутствие неисправностей.

Очистка памяти Bosch LH 2.4, 2.4.1 и 2.4.2 Jetronic

Считайте все коды неисправностей до выдачи кода 00000.

Нажмите и удерживайте кнопку до тех пор, пока контрольная лампа не мигнет 3 раза.

Очистка памяти OBD-II

При занесении кода неисправности в память РСМ на приборном щитке автомобиля
загорается контрольная лампа “Проверьте двигатель”. Код остается записанным в
память модуля.

Для очистки памяти ЕСМ подключите к системе сканер и выберите в его меню функцию
CLEARING COEDS (Удаление кодов). Далее следуйте указаниям, высвечиваемым на приборе,
либо сразу же на 30 секунд извлеките из своего гнезда в монтажном блоке предохранитель
EFI. Альтернативно очистка памяти системы может быть произведена путем снятия
плавкой вставки (главного предохранителя системы бортового электропитания), можно
также просто отсоединить от батареи положительный провод.

Проследите, чтобы память системы была очищена перед установкой на двигатель новых
компонентов систем снижения токсичности отработавших газов. Если перед запуском
системы после замены вышедшего из строя информационного датчика не произвести
очистку памяти отказов, РСМ занесет в нее новый код неисправности. Очистка памяти
позволяет процессору произвести перенастройку на новые параметры. При этом в первые
50 ÷ 20 минут после первичного запуска двигателя может иметь место некоторое
нарушение стабильности его оборотов.

Список кодов

Расшифровку кодов OBD II для Вашей модели Вы можете узнать также на сайте www.obdii.com

Saab Trionic

1994 – 1998

Системы Bosch LH 2.2

Системы Bosch LH 2.4, 2.4.1 и 2.4.2

1987 – 1988

1989 – 1993

Система Bosch LH 2.4, список кодов исполнительных устройств

Не высвечивается цепь топливного насоса

Системы Bosch LH 2.4, 2.4.2 и Saab Direct Ignition

Система зажигания

Мигающий код

Коды систем безопасности

Модели с 1995 г. выпуска

Модели 1992-1994 г. выпуска

Примеры осциллограмм лямбда-зонда

Импульсы датчика коленчатого вала

Инжектор управляется прямоугольным импульсом. На более ранних моделях можно
встретить тип импульса, состоящий из двух импульсов – первый полным напряжением
для открывания клапана инжектора, второй – пониженным для удерживания клапана
в открытом положении.

В углу цифры показывающие состав выхлопных газов. При этом НС дано в частях на
миллион. Остальные газы в процентах. Аномалию здесь заметить трудно, однако видно,
что временами напряжение падает ниже нуля.

Видна большая активность и отсутствие отрицательных показаний, а также некоторые
улучшения СО и НС. Кроме того, старый датчик требовал большего прогрева для
вхождения системы в режим замыкания петли обратной связи.

Другой пример

Каталитический преобразователь совершенно не работает. Поэтому здесь параметры
выхлопных газов хорошо характеризуют работу двигателя. Видно, что достаточно свободного
кислорода, который мог бы окислить СО до более низкого уровня, какой был виден
в предыдущем примере. Автомобиль страдал нестабильностью холостого хода, и время
от времени, глох. При проверке, этих симптомов выявить не удалось, но замена кислородного
датчика исправила ситуацию. Довольно часто датчик начинает плохо работать после
хорошего прогрева на скорости под нагрузкой.

Наблюдается большая амплитуда и скорость переключений из одного положения
в другое. Медленно реагирующий датчик может вводить компьютер в заблуждение,
и за время его подъема он может еще раз-два добавить топлива, что может сказаться
на работе двигателя.

Кислородный датчик выдает напряжение ниже 0.45В при бедной смеси, и выше – при
богатой. Он работает в ключевом режиме. Процессор реагирует на его показания,
что приводит к колебаниям напряжения. При бедной смеси он добавляет топлива, при
богатой – убавляет.

Если датчик постоянно находится возле своего среднего значения 0.45, это значит,
что он неисправен (это напряжение выдается процессором на своем высокоомном входе).
Если его напряжение постоянно находится на предельном уровне, это может значить
также, что система вышла за возможный предел регулировки. Например, при подсосе
воздуха в обход измерителя потока. Низкое значение воздушного потока может исчерпать
возможности регулировки, и напряжение на датчике будет находиться на нижнем пределе.
