Неисправности систем питания и зажигания двигателя УМЗ-4216

Неисправности систем питания и зажигания двигателя УМЗ-4216 ОБД2

Почему происходит загорания «чека»: самые частые и распространенные неисправности

Итак, с общей схемой разобрались. Теперь давайте рассмотрим, какие неполадки приводят к тому, что загорелся «чек» и троит мотор. Зачастую возникает ошибка p0300, которая говорит о том, что возникают пропуски зажигания (пропуски воспламенения). Причин для указанных пропусков несколько, а для их определения необходимо проводить поэтапную диагностику, учитывая те или иные индивидуальные симптомы.

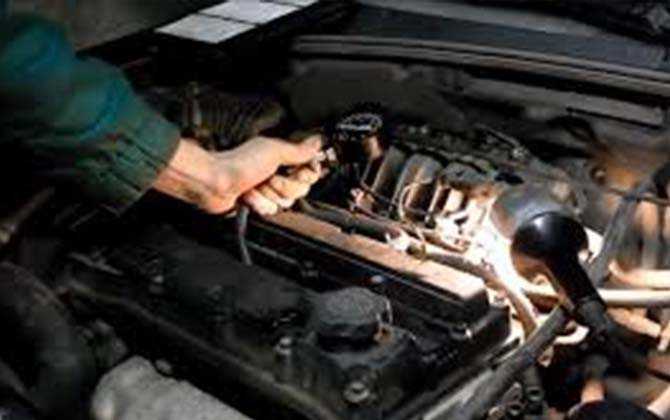

  • Начинать следует с проверки системы зажигания. Самая частая причина троения — выход из строя свечей зажигания и бронепроводов. Свечи могут отработать свой ресурс, разрушиться, быть сильно загрязненными. Бронепровода страдают повреждениями изоляции и пробоями. Так или иначе, но в результате или вообще нет искры, или искра есть, но слабая.

Если со свечами и проводами все в порядке, следует уделить внимание модулю зажигания или катушкам зажигания, которые могут замыкать. Проверку в этом случае лучше доверить опытным специалистам, так как непрофессиональные действия приводят к тому, что можно спалить коммутатор или вывести из строя другие важные элементы.

Также следует добавить, что нужно внимательно осматривать и сами свечные колодцы. Достаточно часто мотор троит в том случае, если в колодцах скопилась вода или туда попадает моторное масло. В ряде случае смазка попадает в колодцы из-за проблем с прокладкой клапанной крышки.

  • Разобравшись с системой зажигания, необходимо проверять систему питания. Как правило, некорректная работа инжекторных форсунок или сбои в их работе приводят к троению ДВС. Параллельно будет гореть или мигать чек.

Оптимальным вариантом будет проверка форсунок на специальном стенде. Такая диагностика позволяет определить необходимость чистки, ремонта или замены форсунок. Параллельно специалисты проверяют электропитание на форсунки, состояние уплотнительных колец форсунок и т.д.

  • Что касается компрессии, к неожиданному снижению показателя часто приводит прогар клапана. Если клапан прогорел, двигатель начинает сильно троить. При этом троение постоянное, происходит во всех режимах работы мотора. Тяга двигателя сильно падает, наблюдается значительный перерасход топлива.

Отметим, что в этом случае ездить на машине нельзя, так как существует большой риск вывести из строя катализатор и кислородный датчик (лябда-зонд). Для подтверждения диагноза нужно замерить компрессию, а чтобы решить саму проблему, необходимо снимать ГБЦ, проводить дефектовку головки и менять клапан.

Что делать, если горит лампочка

Если вы увидели, что лампочка проверки двигателя горит не так, как должна (не тухнет после пуска двигателя или горит при движении), тогда стоит остановиться на диагностику машины. Можно это сделать и не сразу, но обязательно. Помните, если она загорается, это причина или отправиться на СТО для диагностики, или же проверить двигатель на наличие неисправностей.

Первое, что можно сделать при загорании лампочки – это остановиться и послушать, как работает двигатель: не троит ли, нет ли посторонних шумов или стука. Если вы услышите посторонние звуки, то они указывают на причину поломки опытному водителю. Если же причина поломки вам непонятна, прямая дорога – в ближайшее СТО.

Если причиной загорания лампочки будет некачественное топливо (это можно определить после диагностики, после исключения остальных причин), тогда мастера сервиса вам скажут, что стоит поменять тип заливаемого в машину топлива или место, где вы привыкли заправляться.

Также проводят визуальный осмотр двигателя на наличие трещин, неровностей, протечки. Если вы сами обнаружите поломку, тогда согласно причине проводится и ремонт.

  • Датчик кислорода. Стоит заменить самостоятельно, следуя инструкции по эксплуатации автомобиля той или иной марки. Если вовремя не сделать замену, то возникнет перерасход топлива и может сломаться катализатор, замена которого будет намного дороже.
  • Негерметичность топливного бака – это причина попадания воздуха вовнутрь, а значит, перерасход. Стоит или заменить крышку или добиться герметичности посредством прокладок.
  • Свечи. Это основной элемент, который гарантирует загорание топливной смеси. Если она работают неправильно, тогда и автомобиль откажется работать вовсе. Заменить свечи не составить особого труда, если вы уже опытный водитель. Менять можно либо только ту свечу, которая уже отработала свое, либо все сразу, чтобы уже наверняка избежать неполадок в работе автомобиля. В магазине стоит купить комплект свечей именно для вашей машины. Если нет уверенности в том, что купите правильный вариант и сможете поменять, тогда отправляйтесь на СТО, там и детали нужные уже есть и специалисты смогут произвести замену быстро и доступно. В вопросе со свечами, стоит помнить, что машины старого образца требуют замены каждые 20 000 км, а если машина новая, то на одних и тех свечах она может проехать до 150 000 км. Если менять свечи вовремя согласно требованиям технической эксплуатации вашей машины, тогда можно избежать поломки катализатора и улучшить работу двигателя.
  • Замена датчика массового расхода воздуха. Данная деталь регулирует количество воздуха, который необходим для быстрого воспламенения. Когда он неисправен, то это перерасход топлива, повышенное количество углекислого газа в выхлопе, слабый разгон, снижение мощности двигателя. Чаще всего поломка связана с неправильно установленным воздушным фильтром или время работы фильтра уже истекло. Когда дело доходит до смены датчика, то расходы связаны с ценой самого датчика, а вот услуга замены в сервисе не так дорога, потому что не требует больших затрат времени и проста по технологии. Регулярная замена фильтра – гарантия долговечной работы датчика.

Мотор троит, чек мигает или горит: основные причины

Начнем с того, что инжекторные двигатели оснащаются специальными устройствами-катализаторами для очистки выхлопа. При этом каталитический нейтрализатор является достаточно уязвимым и одновременно дорогостоящим элементом, а всевозможные сбои в работе мотора создают опасность его повреждения.

Как правило, чек мигает тогда, когда возникает риск повреждений катализатора. При этом одновременное троение двигателя означает, что один или несколько цилиндров не работают или работают некорректно. На практике это значит, что топливо в проблемном цилиндре не сгорает в полном объеме, после чего попадает в выпускную систему.

В результате остатки несгоревшего топлива догорают уже в области расположения катализатора, так как температуры там очень высокие. Также горючее попадает и на сам катализатор, выводя его из строя.

Становится понятно, что зачастую загорание чека происходит в том случае, когда возникают проблемы со сгоранием смеси в цилиндрах. Не трудно догадаться, что такое сгорание может нарушаться по целому ряду причин, начиная от проблем с системой зажигания или подачи топлива и заканчивая нехваткой воздуха на впуске, подсосом воздуха, сниженной компрессией в цилиндре мотора и т.д.

К этому следует добавить, что также загорание чека нередко происходит и в случае выхода из строя каких-либо датчиков ЭСУД. Так или иначе, вполне очевидно, что «чек» в подавляющем большинстве случаев указывает либо на проблемы с самой электронной системой управления двигателем, или же на риск повреждения катализатора по причине сбоев в работе ДВС.

При этом важно понимать, что троение мотора указывает на неработающий цилиндр. В этом случае чек мигает не по причине выхода из строя какого-либо датчика ЭСУД, сбоев в работе системы рециркуляции отработавших газов или плохого топлива в баке, а именно сигнализирует водителю о прямой угрозе для катализатора.

В двух словах, топливо, которое не сгорело и попало в выпуск, заставляет специальный датчик (лямбда-зонд, кислородный датчик) посылать на ЭБУ показания, свидетельствующие об отклонениях от нормы. Блок управления начинает пытаться исправить ситуацию, однако с учетом троения попросту не в состоянии откорректировать работу мотора так, чтобы все пришло в норму.

Такой режим необходим для того, чтобы минимизировать ущерб для катализатора и самого ДВС. На практике это выражается таким образом, что хотя водитель давит на газ, машина в аварийном режиме с горящим «чеком» все равно не разгоняется выше 30-40 км/ч, коленвал не раскручивается, пропадает тяга мотора и т.п.

Данная особенность работы двигателя в первую очередь направлена на то, чтобы не допустить прогара или оплавления катализатора. Сам катализатор состоит из небольших ячеек-сот. Если несгоревшее топливо будет интенсивно попадать в выпуск и догорать в катализаторе, элемент попросту оплавится.

Это оплавление приведет к тому, что выхлопные газы не смогут нормально проходить через катализатор, то есть условно в выхлопной трубе появляется пробка. Естественно, двигатель будет «задыхаться», упадет мощность, мотор может совсем не запускаться и т.д.

Также катализатор не сможет больше очищать выхлоп, увеличится токсичность. Выход в такой ситуации один – ремонт двигателя для устранения основной причины троения мотора, а уже затем замена дорогого катализатора на новый. Чтобы минимизировать риски, в ЭБУ зашита специальная программа, которая предполагает работу мотора в аварийном режиме.

Газель-бизнес с двигателем умз-4216 странный перегрев

7 мая 2021, 21:21 #1 1

Доброго времени форумчане!

Ну и запарился я со своим Бизнесем: греется, выкидывает тосол из бачка, потом конечно же кипит. Движок УМЗ-4216, все с ним в норме. Долго я помучился, не мог понять в чем причина, пока не нашел вот эту статью оказалось все так банально до ужаса так что если надо вот:

7 мая 2021, 22:25 #2

Если тосол вылетает потом кипит это первая причина пробка образовалась Неисправности систем питания и зажигания двигателя УМЗ-4216

7 мая 2021, 22:27 #3

Так вот там, в статье, как раз про это и написано.

Я догадывался что пробка из-за чего не мог понятьНеисправности систем питания и зажигания двигателя УМЗ-4216

7 мая 2021, 22:43 #4

Gogaqan, 7 мая 2021, 22:27, #3

Так вот там, в статье, как раз про это и написано.

Я догадывался что пробка из-за чего не мог понять Неисправности систем питания и зажигания двигателя УМЗ-4216Неисправности систем питания и зажигания двигателя УМЗ-4216

7 мая 2021, 22:57 #5

64регион, 7 мая 2021, 22:43, #4

теперь понятна суть вопроса Неисправности систем питания и зажигания двигателя УМЗ-4216Неисправности систем питания и зажигания двигателя УМЗ-4216

2 июня 2021, 08:27 #6

привет форумчани поскажите хочу преобрести соболь но двигатель умз 4216 2.8 (78лс) намного ли хуже чем 405??

Восточный край Воронежской обл

2 июня 2021, 17:52 #8

m, 2 июня 2021, 08:27, #6

привет форумчани поскажите хочу преобрести соболь но двигатель умз 4216 2.8 (78лс) намного ли хуже чем 405??

Код ошибки:  Toyota Land Cruiser | Система самодиагностики (OBD) и коды | Тойота Ленд Крузер

А сам как думаешь, если двигатель со времен 21волги выпускается.

13 июля 2021, 23:11 #9

банальный ответ на на вопрос. снимите шланг с термостатной коробки лейте тосол пока не пойдет со штуцера. и еще как вариант поменяйте крышку расширительного бочка и проверьте работу помпы и термостата. Неисправности систем питания и зажигания двигателя УМЗ-4216

25 июня 2021, 11:02 #10

Заводской брак системы охлаждения на всех автомобилях с этим двигателем. Обнаружил просто когда взял в руки помпу. не предусмотрено циркуляция охлаждающей жидкости вообще в районе 3-4 цилиндров. Для устранения покупаем тройник диаметром 20мм. шланг полметра на 20мм, 4 хомута и самое сложное заказать у токаря штуцер с резьбой и выходом под шланг на 20мм.

Штуцер вворачиваем сверху вместо заглушки в районе 4-го цилиндра., кто помнит на 402, 421 раньше там стоял краник. Тройник врезаем в шланг идущий вход в помпу это нижний шланг (верхний это выход с термостата). Уже испытанно на 2-х газелях. Температура стоит стабильная нет выбросов при остановке двигателя. Удачи

27 июня 2021, 16:02 #11

27 июня 2021, 16:03 #12

27 июня 2021, 16:03 #13

тройник на этот шланг

УАЗ Хантер 315195ЗИЛ 5301 Бычок

27 июня 2021, 19:57 #14

RailGS, 25 июня 2021, 11:02, #10

Заводской брак системы охлаждения на всех автомобилях с этим двигателем. Обнаружил просто когда взял в руки помпу. не предусмотрено циркуляция охлаждающей жидкости вообще в районе 3-4 цилиндров.

это не заводской брак!

практически у всех двигателей основной поток идет через последний цилиндр(змз, умз и ваз) и это правильно для направления охл.жидкости по гбц.

Есть другой способ, ставится термостат на открытие чуть ниже чем ставит завод, особенно на лето, зимой можно ставить тот что был, зимой нет выкидывания тосола.

Еще нюанс, поскольку газель грузовой авто, то после нагрузки рекомендуется минуту поработать на холостых, для падения и уравновешивания температуры охл.жидкости и двс – то в этом случае при останове двс нет выкидывания – просто разгаряченный двс сразу глушить нельзя, остаточное тепло от гильзы продолжает нагревать тосол – вот и бурлит.

То что вы сделали – да помогло, но конструкционно для двс не правильно, для лета вы снизили основной поток по гбц в радиатор.

Поймите правильно – я не оспариваю что эффект есть, но реализован он не правильно.

У меня стояли двс умз, решал этот вопрос термостатом и лучшим обдувом радиатора, ну и после нагрузки даешь хотя бы полминуты поработать на оборотах 1000-1100.

29 июня 2021, 19:04 #15

Испытанно при 31 на затяжном подъеме температура стабильна 80 и не надо ждать продувать охлаждать полминуты. Все как на иномарках хлопнул дверью и не смотришь назад, что вскипит. В том то и дело нет забора с 4 цилиндра в заводском исполнении просто заглушили тупо. Раньше было на старых моделях.

УАЗ Хантер 315195ЗИЛ 5301 Бычок

29 июня 2021, 21:24 #16

RailGS, 29 июня 2021, 19:04, #15

В том то и дело нет забора с 4 цилиндра в заводском исполнении просто заглушили тупо. Раньше было на старых моделях.

будь добр, найди мне в интернете фото блока цилиндров или прокладку гбц или саму гбц – где нет того про что ты говоришь, или есть фото в живую сделанное?

мне очень интересно увидеть данный момент.

Потому как не встречал такого, да и по определению быть этого не должно.

УАЗ Хантер 315195ЗИЛ 5301 Бычок

29 июня 2021, 21:26 #17

RailGS, 29 июня 2021, 19:04, #15

Испытанно при 31 на затяжном подъеме температура стабильна 80 и не надо ждать продувать охлаждать полминуты.

я верю что испытано! я не оспариваю что не помогло!

я немного о другом писал.

4 июля 2021, 19:12 #18

Просто у нас не принято ошибки признавать. У меня был случай с MAN пришло 125 единиц, так завод признал свои недоделки по моим тех указаниям. Соответственно приняли оперативно меры.

4 июля 2021, 20:58 #19

конструктора ушли но оставили след. остались молокососы

28 октября 2021, 15:15 #20

здравствуйте ! Ребята подскажите пожалуйста заменил термостат всё собрал ,завёл прогреваю чтоб проверить. В расширительном бачке уровень был на минимуме,при 80 градусах больше побоялся греть , расширительный бачок стало дуть его а патрубки не продавишь , стал приоткрывать крышку на расширительном бачке аккуратно стало выходить много воздуха потом полез тосол , что может быть подскажите

28 октября 2021, 17:24 #21

makar71-71, 28 октября 2021, 15:15, #20

. В расширительном бачке уровень был на минимуме,при 80 градусах больше побоялся греть , расширительный бачок стало дуть его а патрубки не продавишь тосол , что может быть подскажите

Первым делом надо проверить исправность клапана в крышке расширительного бочка. Делается это обычным насосом для подкачки шин с монометром. Снимаешь пароотводный шланг с носика расширительного бочка и глушишь его болтом с хомутом. К носику бочка подсоединяешь насос и начинаешь накачивать давление в систему, следя за манометром. Исправный клапан не даст накачать больше, чем положено по штату для данного авто.

Ford Ranger 2.5 тdi

1 февраля 2021, 00:57 #22

Мужики,я внимательно прочитал ваши мысли по поводу того что пыхтит ваш бизнес гузелька с двигателем 4216 в расширительный бачок.Здесь не двигатель виноват,а идиот который проектировал новую гильзу.Похоже диплом приобретен на взносы.Гильза имеет 4 фиксирующих бортика 2 наверхней части по 5мм между ними проточка 3мм и внижней части по 10мм 2шт через 15мм,прдставили?

А тперь дальше,линейное расширение алюминия 21-24*10-6 а чугун 10*10-6 при всем приэтом чугун практически почти не имеет кэфициэнт удлинения,отсюда,при температуре от0 до 80*с гильза должна вытянуться на 0,30мм а она не может по природе и зафиксирована мертво снизу и сверху вот и отрывает верхний бортик вот и рвутся газы в рубашку охлаждения.Перегильзовал 2 блока, первый из любопытства ,на очереди еще три что дальше будет не знаю или меня замучают или кон

структора за яйца повесят.В восьмидесятые за такую глупость мне вместо диплома дали бы наверное желтую справку.Вот так ребята не ломайте голову почему так

20 декабря 2021, 11:20 #23

4 февраля 2021, 10:25 #24

64регион, 7 мая 2021, 22:25, #2

Если тосол вылетает потом кипит это первая причина пробка образовалась Неисправности систем питания и зажигания двигателя УМЗ-4216

У меня газелька бизнес 2021г. с двиготелем 4216. Мучался я со своей газелью с первых дней как купил!! Кипит тосол вылетает, панель пищит. Менял помпу, термостат, все патрубки, радиатор 3-х рядный,новый радиатор печки!! Ничего не помогало, да стало немного лучше- заводишь прогревается до 80 градусов потом температура резко подымается и в этот момент надо пару тройку раз газнуть до 4000 оборотов!

Тогда можно хоть весь день кататься! Закончилось это довольно не хорошо пробило прокладку под головой и на бензине машина ездить напрочь отказалась только на газу. Перечитал много форумов ,множество советов и само собой посмотрел схему охлаждения двигателя УМЗ4216!

По схеме на гбц есть танчик, а на моей заглушка радиатор печки находится выше чем расширительный бачек! Здесь и начал копать! При ремонте гбц установили танчик! Собрали и начал я ломать голову как все подключить чтоб церкулировало и завоздушивания не было!

Поступил следующим образом: из танчика тосол идет на радиатор печки, из радиатора на электропомпу и оттуда в штатную помпу, штатный выход с термостата подключил на газовый редуктор обратку через тройник в штатную помпу! Результатом доволен! Прогревается все очень быстро,завоздушивания не происходит, ничего кипеть и не собирается!

Но сейчас зима, хоть на ставрополье она у нас и мягкая, лето ведь у нас сурово-жаркое! Вторая печка у меня отключена!Посещают мысли об установке дополнительного вентилятора под бампер, или выкинуть электромуфту и поставить электровентилятор от 406го вродебы подходит!

4 февраля 2021, 10:33 #25

Как писал RailGS и выкладывал фото у меня такой резьбы в районе 4-го горшка нет, а вот под танчик есть! Получается если без танчика или штуцера то циркуляции в районе 4-го циллиндра как таковое нет! а если пустить через танчик то блок и гбц полностью прогоняет тосолом!

6 февраля 2021, 10:44 #26

RailGS, 25 июня 2021, 11:02, #10

Заводской брак системы охлаждения на всех автомобилях с этим двигателем. Обнаружил просто когда взял в руки помпу. не предусмотрено циркуляция охлаждающей жидкости вообще в районе 3-4 цилиндров. Для устранения покупаем тройник диаметром 20мм. шланг полметра на 20мм, 4 хомута и самое сложное заказать у токаря штуцер с резьбой и выходом под шланг на 20мм.

Штуцер вворачиваем сверху вместо заглушки в районе 4-го цилиндра., кто помнит на 402, 421 раньше там стоял краник. Тройник врезаем в шланг идущий вход в помпу это нижний шланг (верхний это выход с термостата). Уже испытанно на 2-х газелях. Температура стоит стабильная нет выбросов при остановке двигателя. Удачи

Назначение реле в боле.

К1 — Реле разгрузки замкаК2 — Реле отопителяК3 — Реле стеклоочистителяК4 — Реле звуковых сигналовК5 — Реле включения догревателяК6 — Реле осушителя воздуха тормозов.

Похожие статьи:

  • Руководство по эксплуатации на Газель Бизнес ГАЗ-3302, ГАЗ-2705, ГАЗ-3221 с двигателями УМЗ-4216, УМЗ-42164, УМЗ-42165, Evotech А274, Evotech А275, 3302-3902021-20 РЭ.
  • Руководство по эксплуатации на Газель Бизнес ГБО LPG ГАЗ-33025, ГАЗ-330252, ГАЗ-330253, ГАЗ-27055, ГАЗ-322105, ГАЗ-322153, ГАЗ-322125, ГАЗ-322135, 33025-3902021 РЭ.
  • Маркировка на автомобилях Газель Бизнес, где находится идентификационный номер VIN, идентификационный номер кабины или кузова, идентификационный номер двигателя и заводская табличка.
  • Чтение кодов ошибок и неисправностей системы управления двигателем ЗМЗ-40522.10 на Газель и Соболь, перевод блока управления в режим вывода кодов неисправностей.
  • Система управления двигателя ЗМЗ-40522.10 с блоком Микас 7.1 на автомобилях Газель и Соболь, схема, датчики, механизмы, реле и предохранители системы управления.
  • Как проверить исправность датчика 23.3829 давления масла и датчика 30.3829, 4021.3829000, 6002.3829000 аварийного давления масла, параметры проверки.

Полный обзор неисправностей двигателя умз

С развитием автомобилестроения и разработкой принципиально нового коммерческого грузового автомобиля Газель возникла необходимость в обеспечении его силовым агрегатом, способным удовлетворить мощностные показатели при перевозке грузов или пассажиров.

Код ошибки:  elm327 для chevrolet на АлиЭкспресс — купить онлайн по выгодной цене

Конструкторами Заволжского и Ульяновского моторных заводов было принято взять за основу двигатель ГАЗ-21, используя все его положительные инженерные решения и конечным результатом стал модифицированный вариант мотора УМЗ-451. Работы по усовершенствованию УМЗ-451 не останавливались и на автомобили были реализованы двигатели УМЗ-414 и УМЗ-417, а завершающей последней версией этого ряда моторов стал УМЗ-421.

Весь перечисленный ряд двигателей не имеет особых различий, кроме применения на УМЗ-421 «сухих» гильз, за счет которых значительно повысили прочность блока. «Мокрые» гильзы цилиндров обеспечивают лучший отвод тепла, благодаря непосредственному соприкосновению охлаждающей жидкости с их стенками, но картер двигателя с такими гильзами обладает меньшей жесткостью и в процессе эксплуатации возможны появления изломов и трещин.

В России коммерческие автомобили и внедорожники, наиболее популярные у населения («Газели» и УАЗы) комплектуются двигателями Ульяновского моторного завода. Выпуск двигателей освоен в 1969 году и эксплуатация его была основана на распыле топлива карбюратором.

В 2000 годах УМЗ-421 продолжили модернизировать и на его базе реализовали управляемую топливную систему с применением инжекторов. Разработанный двигатель УМЗ-4216 изменился только заменой внешних узлов и деталей, а именно:

  • установлен впускной коллектор с добавлением ресивера;
  • в головке блока предусмотрены специальные отверстия для форсунок;
  • внедрена и реализована в конструкции рампа форсунок;
  • задний веревочный сальник коленчатого вала, пропитанный графитовой смазкой заменен резиновым сальником.

В настоящее время Ульяновский завод прекратил производство всех двигателей, работающих на 80-м бензине с карбюратором и отлажен выпуск моторов, работающих на бензине АИ-92 и АИ-95, а также битопливных под бензин и газ.

Краткая характеристика модельного ряда двигателей УМЗ приведена в следующей таблице:

УМЗ-421Выпускается только одна модификация. Бензиновый карбюраторный двигатель мощностью 98 л.с., диафрагменное сцепление, шкив ГУР. Экологический класс «Евро-0», работает на бензине АИ-92.
УМЗ-4213Бензиновый инжекторный двигатель мощностью 110, 115 и 117 л.с. Выпускается в шести модификациях для легковых и грузовых УАЗов. Некоторые модификации оборудованы шкивом ГУР, штуцером отопления и краном ВС-15, все имеют диафрагменное сцепление. Работают на бензине марок АИ-92 и АИ-95.
УМЗ-4218Бензиновый карбюраторный двигатель мощностью 89-103 л.с. Выпускается в трех модификациях, в том числе модификация без навесного оборудования (на рынке встречаются еще три модификации, снятые с производства в 2021 году). Диафрагменное и рычажное сцепление, работают на 92-м бензине (ранние модификации — на АИ-80).
УМЗ-4178Бензиновый карбюраторный двигатель мощностью 82 л.с. класса «Евро-0». Выпускается в двух модификациях, в том числе модификация без навесного оборудования (также на рынке можно найти две ранние модификации, выпускавшиеся до 2021 года). Рычажное сцепление. Работает на 92-м и 95-м бензине (ранние модификации работают на АИ-80).
УМЗ-4215Бензиновый карбюраторный двигатель мощностью 89-96 л.с., класса «Евро-0». Выпускается в двух модификациях, в том числе без навесного оборудования. Также в продаже есть ранние модификации, снятые с производства в 2021 году. Диафрагменное сцепление. Работает на АИ-92, ранние модификации — на АИ-80, АИ-92 и АИ-95.
УМЗ-4216Инжекторный бензиновый двигатель мощностью 107 л.с. класса «Евро-3». Выпускается 14 модификаций для автомобилей «ГАЗель» и «Соболь» со старой и новой рамой. В модельном ряду присутствуют моторы с компрессором и без, со шкивом ГУР, со штуцером предпускового подогревателя, с компонентами Delphi и т.д. Под 92-й и 95-й бензин.
УМЗ-42161Бензиновый инжекторный двигатель мощностью 120 л.с. класса «Евро-3». Одна модификация для установки на старые модификации автомобилей «ГАЗель Эконом». Для работы на бензине АИ-92.
УМЗ-42164Бензиновый инжекторный двигатель мощностью 107 л.с. класса «Евро-4». Выпускается в четырех модификациях, три из которых оборудованы компрессором и кронштейном под ГУР, а также комплектуются зарубежными компонентами Delphi.
УМЗ-421647Новый газобензиновый инжекторный двигатель мощностью 100 л.с. класса «Евро-4». Выпускается в трех модификациях, в том числе две с компрессорами. Все двигатели оборудованы ГБО, кронштейнами под ГУР, поликлиновым приводом и укомплектованы компонентами Delphi.
УМЗ-42167Газобензиновый инжекторный двигатель мощностью 99 л.с. класса «Евро-3». Выпускается три модификации: две для «ГАЗелей» и одна для «Соболя». Все моторы оборудованы кронштейном под ГУР, одна модификация имеет поликлиновый привод. Под бензин марок АИ-92 и АИ-95.

При этом:

— Температура охлаждающей жидкости должна быть более 80 градусов. — Период переключения выходного сигнала датчика кислорода более 0,1 Гц. — Степень открытия дроссельной заслонки менее 12 %. — Давление воздуха во впускном коллекторе — 270-350 мм рт. ст.

Контроль эффективности нейтрализатора отработавших газов двигателя УМЗ-42164 Евро-4 выполняется при работе двигателя в диапазоне 1800—2200 об/мин и движении на скорости 42-57 км/ч. Время выполнения теста— 15 секунд. Он выполняется однократно после запуска двигателя.

Проверка эффективности каталитического нейтрализатора двигателя УМЗ-42164 Евро-4 выполняется следующим образом. ЭБУ МИКАС 12.3 формирует знакопеременное изменение коэффициента топливоподачи относительно предшествующего среднего значения. При этом производится контроль сигнала со 2-го датчика кислорода.

Величина изменения коэффициента топливоподачи равна 0,023. Тест проводится в 3 этапа, включающих 5 периодов по 1,0 секунде. Низкая эффективность каталитического нейтрализатора детектируется, если в конце любого из этапов наблюдаются переходы сигнала 2-го датчика кислорода.

Контроллер имеет встроенную систему бортовой диагностики, позволяющую выявить неполадки в работе КМПСУД. Посредством индикатора неисправностей контроллер предупреждает водителя о возникновении сбоев в работе. Индикатор неисправностей лампа со стандартным символом неисправности двигателя оранжевого цвета, которая установлена на приборной панели в зоне видимости водителя. Лампа неисправности может работать в следующих режимах:

РежимОписаниеПримечание
Горит в течение 1 сек после включения ключа зажигания, затем гаснетИндикация работоспособности лампы диагностикиПри обнаружении неисправностей не гаснет
ПогашенаНет обнаруженных неисправностей в системеМогут быть неподтвержденные неисправности
Горит постоянно при работающем или остановленном двигателеОбнаружены подтвержденные неисправности в системе
Мигает с частотой

1.0Гц при работающем двигателе

Обнаружены неисправности, опасные для элементов системы, например значительное количество пропусков воспламе нения

Контроллер сохраняет в своей памяти информацию о неисправностях, ведущих к повышенным выбросам вредных веществ в атмосферу. Сведения об ошибках в работе КМПСУД и времени их возникновения можно считать из памяти контроллера с помощью диагностического оборудования – тестера Аскан 10 с соответствующим программным обеспечением.

Расшифровка кодов ошибок

Если автолюбитель, все же, решил самостоятельно устранить неисправность, то ему потребуется расшифровка кодов ошибок, которые выскочат на экран диагностического компьютера. Итак, рассмотрим, все коды ошибок и их расшифровку для двигателя УМЗ 4216:

DTCОписание
Р0105Некорректный сигнал датчика давления воздуха
Р0107Низкий уровень сигнала с датчика давления воздуха
Р0108Высокий уровень сигнала с датчика давления воздуха ,
Р0122Низкий уровень сигнала с датчика положения дроссельной заслонки (1 дорожка)
Р0123Высокий уровень сигнала с датчика положения дроссельной заслонки (1 дорожка)
Р0112Низкий уровень сигнала с датчика температуры воздуха
Р0113Высокий уровень сигнала с датчика температуры воздуха
Р0115Некорректный сигнал с датчика температуры охлаждающей жидкости
Р0117Низкий уровень сигнала с датчика температуры охлаждающей жидкости
Р0118Высокий уровень сигнала с датчика температуры охлаждающей жидкости
Р0130Нет активности датчика кислорода № 1
Р0131Низкий уровень сигнала с датчика кислорода № 1
Р0132Высокий уровень сигнала с датчика кислорода № 1
Р0133Датчик кислорода № 1 — медленный отклик
Р0135Обрыв цепи нагревателя датчика кислорода № 1
Замыкание на землю цепи нагревателя датчика кислорода № 1
Замыкание на питание цепи нагревателя датчика кислорода № 1
Р0137Низкий уровень сигнала с датчика кислорода № 2
Р0138Высокий уровень сигнала с датчика кислорода № 2
Р0141Обрыв цепи нагревателя датчика кислорода № 2
Замыкание на землю цепи нагревателя датчика кислорода Лг«2
Замыкание на питание цепи нагревателя датчика кислорода № 2
Р0201Обрыв форсунки 1 цилиндра
Замыкание на землю форсунки 1 цилиндра
Замыкание на питание форсунки 1 цилиндра
Р0202Обрыв форсунки 2 цилиндра
Замыкание на землю форсунки 2 цилиндра
Замыкание на питание форсунки 2 цилиндра
Р0203Обрыв форсунки 3 цилиндра
Замыкание на землю форсунки 3 цилиндра
Замыкание на питание форсунки 3 цилиндра
Р0204Обрыв форсунки 4 цилиндра
Замыкание на землю форсунки 4 цилиндра
Замыкание на питание форсунки 4 цилиндра
Р0217Температура двигателя выше предельно допустимой
Р0219Обороты двигателя выше предельно допустимых
Р0221Предел диапазона разности 1 и 2 дорожки ДПДЗ
Р0222Низкий уровень сигнала с датчика положения дросселя (2дорожка) j
Р0223Высокий уровень сигнала с датчика положения дросселя (2дорожка) j
Обрыв первичной цепи топливного реле
Р0230Замыкание на землю первичной цепи топливного реле
Замыкание на питание первичной цепи топливного реле
Р0301Пропуски воспламенения в 1 цилиндре
Р0302Пропуски воспламенения в 2 цилиндре
Р0303Пропуски воспламенения в 3 цилиндре
Р0304Пропуски воспламенения в 4 цилиндре
Р0327Низкий уровень сигнала с датчика детонации
Р0339Ошибка синхронизации датчика синхронизации КВ
Р0335Обрыв датчика синхронизации КВ
Р0341Ошибка синхронизации датчика фазы
Р0351Обрыв катушки зажигания 1
Р0352Обрыв катушки зажигания 2
Р0420Низкая эффективность нейтрализатора ОГ
Обрыв цепи клапана продувки адсорбера
Р0443Замыкание на землю цепи клапана продувки адсорбера
Замыкание на питание цепи клапана продувки адсорбера
Обрыв первичной цепи реле вентилятора охлаждения
Р0480Замыкание на землю первичной цепи реле вентилятора охлаждения
Замыкание на питание первичной цепи реле вентилятора охлаждения
Р0501Обрыв датчика скорости автомобиля
Неисправность регулятора холостого хода |
Р0505Обрыв цепи регулятора холостого хода
Замыкание на питание цепи регулятора холостого хода
Р0563Высокое бортовое напряжение
Р0562Низкое бортовое напряжение
Р0603Ошибка EEPROM блока управления
Р0604Ошибка внешнего ОЗУ блока управления
Р0605Ошибка внешнего ПЗУ блока управления (ROM1)
Р0606Ошибка инициализации блока управления
Обрыв цепи лампы «CHECK ENGINE»
Р0650Замыкание на землю цепи лампы «CHECK ENGINE»
Замыкание на питание цепи лампы «CHECK ENGINE»
Р1107Низкий уровень сигнала с датчика барокоррекции
Р1108Высокий уровень сигнала с датчика барокоррекции
Р1122Низкий уровень сигнала с датчика положения педали акселератора (1 дорожка)
Р1123Высокий уровень сигнала с датчика положения педали акселератора (1 дорожка)
Р1221Предел диапазона разности 1 и 2 дорожки педали акселератора
Р.1222Низкий уровень сигнала с датчика положения педали акселератора (2дорожка)
Р1223Высокий уровень сигнала с датчика положения педали акселератора (2дорожка)
. Обрыв первичной цепи главного реле
Р1230Замыкание на землю первичной цепи главного реле
Замыкание на питание первичной цепи главного реле
Обрыв первичной цепи реле блокировки стартера
Р1330Замыкание на землю первичной цепи реле блокировки стартера
Замыкание на питание первичной цепи реле блокировки стартера
Р1351Короткое замыкание катушки зажигания 1
Р1352Короткое замыкание катушки зажигания 2
Обрыв первичной цепи реле кондиционера
Р1530Замыкание на землю первичной цепи реле кондиционера
Замыкание на питание первичной цепи реле кондиционера
Р1570Обрыв цепи связи с иммобилизатором
Р1606Низкий уровень сигнала с датчика неровной дороги
Р1607Высокий уровень сигнала с датчика неровной дороги
Р1612Ошибка сброса блока управления
Код ошибки:  Elaboration likelihood model | Psychology Wiki | Fandom

Таблица кодов неисправностей

1Некорректный сигнал с датчика давления воздухаР0105
2Низкий уровень сигнала с датчика давления воздухаР0107
3Высокий уровень сигнала сдатчика давления воздухаР0108
4Низкий уровень сигнала с датчика температуры воздухаР0112
5Высокий уровень сигнала с датчика температуры воздухаР0113
6Некорректный сигнал с датчика температуры охлаждающей жидкостиР0115
7Низкий уровень сигнала с датчика температуры охлаждающей жидкостиР0117
8Высокий уровень сигнала с датчика температуры охлаждающей жидкостиР0118
9Низкий уровень сигнала сдатчика положения дроссельной заслонкиР0122
10Высокий уровень сигнала с датчика положения дроссельной заслонкиР0123
11Нет активности датчика кислорода №1Р0130
12Низкий уровень сигнала с датчика кислорода №1Р0131
13Высокий уровень сигнала сдатчика кислорода №1Р0132
14Датчик кислорода №1 – медленный отклик на изменение состава смесиР0133
15Обрыв цепи нагревателя датчика кислорода №1Р0135
16Замыкание цепи нагревателя датчика кислорода №1 на «минус»
17Замыкание цепи нагревателя датчика кислорода №1 на «плюс»
18Низкий уровень сигнала с датчика кислорода №2Р0137
19Высокий уровень сигнала сдатчика кислорода №2Р0138
20Датчик кислорода №2 – медленный отклик на изменение состава смесиР0139
21Обрыв цепи нагревателя датчика кислорода №2Р0141
22Замыкание цепи нагревателя датчика кислорода №2 на «минус»
23Замыкание цепи нагревателя датчика кислорода №2 на «плюс»
24Обрыв цепи управления форсунки 1 цилиндраР0201
25Замыкание цепи управления форсунки 1 цилиндра на «минус»
26Замыкание цепи управления форсунки 1 цилиндра на «плюс»
27Обрыв цепи управления форсунки 2 цилиндраР0202
28Замыкание цепи управления форсунки 2 цилиндра на «минус»
29Замыкание цепи управления форсунки 2 цилиндра на «плюс»
30Обрыв цепи управления форсунки 3 цилиндраР0203
31Замыкание цепи управления форсунки 3 цилиндра на «минус»
32Замыкание цепи управления форсунки 3 цилиндра на «плюс»
33Обрыв цепи управления форсунки 4 цилиндраР0204
34Замыкание цепи управления форсунки 4 цилиндра на «минус»
35Замыкание цепи управления форсунки 4 цилиндра на «плюс»
36Температура двигателя выше предельно допустимой (перегрев)Р0217
37Обороты двигателя выше предельно допустимыхР0219
38Обрыв цепи управления топливного релеР0230
39Замыкание цепи управления топливного реле на «минус»
40Замыкание цепи управления топливного реле на «плюс»
41Пропуски воспламенения в 1 цилиндреР0301
42Пропуски воспламенения в 2 цилиндреР0302
43Пропуски воспламенения в 3 цилиндреРОЗОЗ
44Пропуски воспламенения в 4 цилиндреР0304
45Низкий уровень сигнала с датчика детонацииР0327
46Обрыв цепи датчика положения коленчатого валаР0335
47Ошибка синхронизации датчика положения коленчатого валаР0339
48Ошибка синхронизации датчика фазыР0341
49Обрыв цепи управления катушкой зажигания 1–4 цилиндровР0351
50Обрыв цепи управления катушкой зажигания 2–3 цилиндровР0352
51Низкая эффективность нейтрализатора ОГР0420
52Обрыв цепи управления клапана продувки адсорбераР0443
53Замыкание цепи управления клапана продувки адсорбера на «минус»
54Замыкание цепи управления клапана продувки адсорбера на «плюс»
55Обрыв цепи управления реле вентилятора охлажденияР0480
56Замыкание цепи управления реле вентилятора охлаждения на «минус»
57Замыкание цепи управления реле вентилятора охлаждения на «плюс»
58Обрыв цепи датчика скорости автомобиляР0501
59Неисправность регулятора холостого ходаР0505
60Обрыв цепи управления регулятора холостого хода
61Замыкание цепи управления регулятора холостого хода на «плюс»
62Низкое напряжение бортовой сетиР0562
63Высокое напряжение бортовой сетиР0563
64Неисправность теста внутреннего ОЗУ контроллераР0603
65Ошибка ПЗУ контроллераР0605
66Ошибка инициализации контроллераР0606
67Обрыв цепи лампы неисправностейР0650
68Замыкание цепи лампы неисправностей на «минус»
69Замыкание цепи лампы неисправностей на «плюс»
70Обрыв цепи сигнала тахометраР0654
71Замыкание цепи сигнала тахометра на «минус»
72Замыкание цепи сигнала тахометра на «плюс»
73Обрыв цепи управления главного релеР1230
74Замыкание первичной цепи управления главного реле на «минус»
75Замыкание первичной цепи управления главного реле на «плюс»
76Короткое замыкание катушки зажигания 1–4 цилиндровР1351
77Короткое замыкание катушки зажигания 2–3 цилиндровР1352
78Низкий уровень сигнала с датчика неровной дорогиР1606
79Высокий уровень сигнала с датчика неровной дорогиР1607
80Ошибка сброса контроллераР1612

Технические характеристики двигателя умз 4216

Мотор 4216 – четырехтактный, с рядным расположением четырех цилиндров, 8-клапанный. ДВС предназначается для работы на бензине Аи-92, допускается использование более качественного топлива, например, бензина Аи-95. Технические характеристики двигателя модификации УМЗ-42164 (евро-4) следующие:

  • объем – 2890 см³;
  • диаметр стандартных поршней – 100 мм;
  • степень сжатия (компрессия в цилиндрах) – 9,2;
  • ход поршня – 92 мм;
  • мощность – 107 л. с.;
  • система охлаждения ДВС – жидкостная (заливается тосол или антифриз).

Блок и ГБЦ отлиты из алюминиевого сплава. Двигатель первой комплектности весит 177 кг, в комплектацию мотора входит сам силовой агрегат, также на нем установлено навесное оборудование:

  • стартер;
  • генератор;
  • впускной коллектор (ресивер);
  • модуль зажигания с проводами и наконечниками;
  • приводные ремни;
  • водяной насос;
  • шкив коленчатого вала;
  • корзина и диск сцепления;
  • датчики ЭСУД.

По заводским нормам расход топлива «Газели» с Ульяновским ДВС составляет 10 л/100 км на трассе за городом, в смешанном режиме он равен 11 л/100 км. На практике обычно бензина потребляется больше, многое зависит:

  • от загруженности автомобиля;
  • скоростного режима;
  • периода эксплуатации (зимой на разогрев топлива расходуется больше).

Двигатель модификации УМЗ 42164-80 оснащается гидрокомпенсаторами, этим мотором комплектуются коммерческие авто «Соболь Бизнес» и «Газель Бизнес». От стандартного мотора 4216 модель 42164-80 отличается немногим – на этом двигателе установлены другие, специальные штаги, в верхней части которых крепятся сами компенсаторы.

Коленчатый вал 4216 состоит из четырех шатунных и пяти коренных шатунных шеек, имеет диаметры:

  • коренных шеек – 64 мм;
  • шатунных шеек – 58 мм.

На всех шейках установлены по два сталебаббитовых вкладыша, заводской допуск размеров коленвала – 0, 013 мм. Во время ремонта ульяновского движка микрометром замеряются коренные и шатунные шейки – при износе их более 0,05 мм вал подлежит обязательной шлифовке.

Коленвал в блоке цилиндров крепится на опорах крышками, которые затягиваются болтами с определенным усилием. Каждая крышка имеет свое место – их нельзя путать местами, тем более, подбирать с другого БЦ. Также крышки необходимо ставить замок к замку – если их установить неправильно, коленвал может не прокрутиться (его зажмет), а если даже вал и прокрутится, двигатель быстро выйдет из строя.

Топливная система

Признаки неисправности топливной системы:

  • двигатель не заводится;
  • продолжительный запуск двигателя;
  • двигатель заводится и глохнет;
  • отсутствие тяги и динамической характеристики;
  • повышенный расход топлива;
  • часто возникающие хлопки, вызванные бедной смесью;
  • провалы при разгоне.

Одной из часто возникающих неисправностей топливной системы является неэффективная работа бензонасоса или полный отказ его работы. Оценить работу бензонасоса возможно подключенным к рампе форсунок манометра. При включении бензонасоса стрелка манометра должна достаточно быстро, в течении 1,0 – 1,5 секунд установиться на позицию 3,8 атм, а при отключении допускается падение давления до 3,0 атм.

Если давление с нулевой позиции нарастает медленно до 3,8 атм, то это свидетельствует о загрязненности фильтров, установленных в баке на модуле бензонасоса и на раме автомобиля.

Быстрое падение давления до нулевого значения, после выключения бензонасоса может быть вызвано рядом причин:

  • неисправностью регулятора давления топлива, установленного под крышкой модуля бензонасоса%
  • неисправностью обратного клапана на моторе бензонасоса;
  • появлением трещины на гофрированной трубке подачи топлива в главную магистраль или негерметичной посадке ее во входной штуцер мотора.

Отказ работы бензонасоса часто возникает из-за отсутствия питающего напряжения, который подается от реле включения. Реле находится в подкапотном пространстве, на задней стенке моторного отсека (буквально под лобовым стеклом). Так как реле бензонасоса устанавливается в одном блоке с двумя другими реле включения вентилятора охлаждения и главным, у владельца автомобиля часто возникает вопрос их точного определения.

Это можно сделать разными способами:

Способ-1. Выполняется с помощником без наличия контрольной лампы. Способ работает на ощущение срабатывания электромагнита реле. Проверяющий кончики пальцев прикладывает ко все трем реле, а помощник включает зажигание. В это время сработают одновременно два реле – главное и бензонасоса и их проверяющий ощутит по щелчку срабатывания электромагнитов. Через 5-8 секунд реле бензонасоса отключится щелчком реле, что тоже отразится на пальце проверяющего.

Способ -2. Выполняется с помощником и используя контрольную лампу. Зацепив один из щупов контрольной лампы на «массу», другой подключается с обратной стороны колодки к выводу «87» питающего напряжения. Помощник включает зажигание и проверяющий определяет по контрольной лампе включение одного из трех реле.

Способ удобен тем, что одновременно определяется реле бензонасоса и диагностируется контрольной лампой наличие питающего напряжения.

Способ-3. Выполняется без помощника. Способ рассчитан на определение реле бензонасоса по цветовой схеме проводов. На всех автомобилях Газель (двигатели ЗМЗ, УМЗ) от разъема реле бензонасоса исходящий провод (вывод «87») белого цвета.

Если при проверке установлена целостность проводки и на разъеме бензонасоса присутствует напряжение и масса, то рекомендуется демонтировать с бака модуль бензонасоса и тщательно осмотреть на прожиг все имеющиеся контакты. Иногда дефект обнаруживается мгновенно по состоянию расплавленного мотора.

По результатам проверки топливного насоса установлена его нормальная работа, но двигатель не заводится или после запуска работает не сбалансированно.

В этом случае необходимо проверить целостность жгута электропроводки, соединяющий форсунки с основным кабелем и контролькой проверить наличие плюсового напряжения на всех форсуночных разъемах, а также поступающие импульсы коммутации при прокрутке стартером.

Отсутствующие импульсы на разъемах форсунок с одновременным отсутствием искры на свечах зажигания свидетельствует о неисправности датчика синхронизации, сигнал которого возможно определить диагностическим оборудованием.

Оцените статью
OBD
Добавить комментарий

Adblock
detector
