Компьютерная диагностика лада калина

Все современные автомобили обладают большим количеством различных функций, а их двигателя и вовсе являются сложными элементами с кучей разной электроники, которая отвечаю за правильную работу всего автомобиля. Конечно же, новые технологии позволили шагнуть автомобилестроению далеко вперед, а так же снизили выбросы загрязняющих веществ в ОС и уменьшили расход топлива. Лада Калина отвечает всем современным требованиям и обладает большим багажом функций.

Но не всегда все так гладко и случается что автомобили ломаются и уже самостоятельно без помощи специалиста найти поломку в таком авто довольно сложно. Диагностика на станции технического обслуживания будет стоить не малых денег и не каждый может позволить себе данную процедуру.

Данная статья как раз таки рассказывает о дешевых способах самостоятельной диагностики Лады Калины с помощью китайского прибора-сканера ЕЛМ 327.

Разъем диагностики Лады Калины

Разъем диагностики в автомобилях Лада называется OBD и является стандартом для многих марок автомобилей. В первых инжекторных моделях Лады, таких как ВАЗ 2110 и т.п. использовался разъем ОБД первого поколения, так называемый OBD-1. В современных же авто, таких как Лада Калина используется современный разъем OBD-2. Современный разъем отличается от своего предшественника скоростью работы и быстротой передачи данных, а так же тем, что является универсальным.

Порядок использования

Перед приобретением адаптера удостоверьтесь в его совместимости с вашим авто. После приобретения адаптера важно правильно выполнить подключение сканера к разъему. Как правило, OBD 2 коннектор находятся в салоне под торпедой. У моделей до 2006 года выпуска обычно 12 pin разъем (GM), и чтобы подключить сканер потребуется переходник на 16 pin.

Информация по расположению разъемов представлена в таблице и на фото ниже.

Расположение диагностических разъемов и рекомендуемые автосканеры:

Расположение разъемов на некоторых автомобилях:

Виды диагностики

Существует несколько различных видов и способов диагностики Лады Калины.

• С помощью приборной панели;
• На станции тех. обслуживания;
• С помощью прибора ELM-327;

Диагностика на приборной панели

Такой вид диагностики довольно распространен, но имеет большое количество минусов. При таком способе выявления ошибок в автомобиле Вы не сможете обнаружить причину поломки. Приборная панель выдает лишь комбинацию цифр, якобы с кодом ошибки, но, как правило, такая диагностика имеет высокую погрешность и часто ошибается.

Диагностика на СТО

Данный вид диагностики один из самых правильных. При диагностике на станции к Вашему автомобилю подключается специальный профессиональный прибор, который с высокой точностью определяет поломку в вашем автомобиле. Большим минусом такого метода является его стоимость, умельцы берут за свою работу более 1000 рублей лишь за одно подключение прибора к авто.

Диагностика с помощью ЕЛМ-327

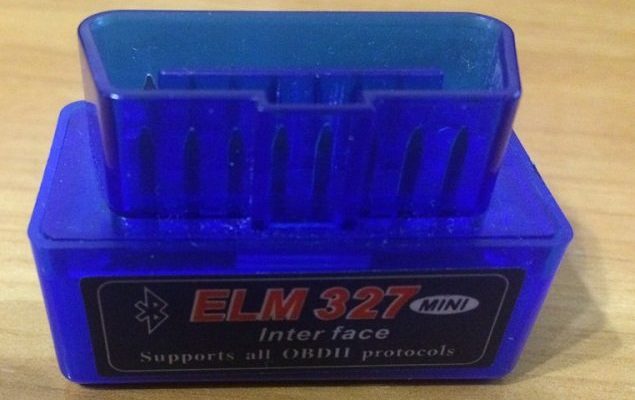

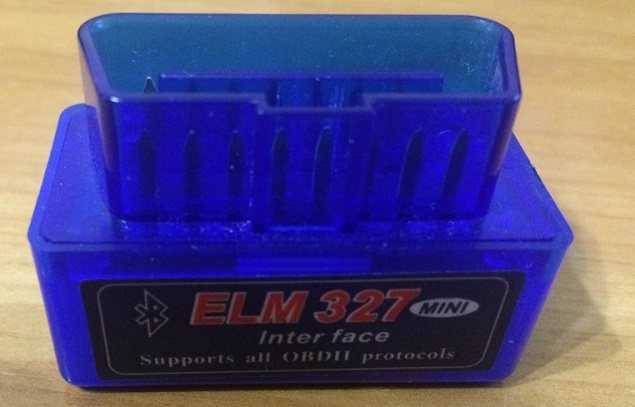

Китайские умельцы смогли сделать прибор, едва превышающий размер спичечного коробка, а по функциям практически не уступающий более дорогому профессиональному сканеру. Так как разъем ОБД-2 широко распространен, то сканер ЕЛМ-327 подходит к множеству автомобилей.

Ещё одна проблема решилась сразу — сканер можно оставлять постоянно подключенным! Питание на него приходит от замка зажигания!

И так теперь о тесте самих программ, т.к. важно считывать всю информацию, а этим не могут похвастаться все приложения для Андроид телефонов.

Накачал я себе программ аж 6 штук.

Наиболее информативным, русифицированным, понятным и точным является OpenDiag. Он сразу определил какой автомобиль, какая версия прошивки, какие мозги, куча датчиков, сразу нашёл ошибки 3 штуки (в отличии от остальных, где показывал 1-2 ошибки).

Короче советую OpenDiag. У него ещё и звуковое сопровождение есть. )))

Всем удачи на дорогах, хорошего настроения и всего суперского!

Коды ошибок на Lada Kalina: самодиагностика бортового компьютера и расшифровка

Лада Калина уже с завода оборудована специальным бортовым компьютером вмонтированном прямо в панель приборов. Благодаря этому можно максимально оперативно среагировать и провести диагностику у возникшей неполадки. Для этого существует режим самодиагностики. Если только предыдущий владелец, не руководствовался корыстными целями, и не «вывернул» данные лампочки, в таком случае, их необходимо заменить.

Ошибки показываются в виде цифрового кода и в этой статье мы расскажем вам, как правильно их прочитать и принять верное решение.

Блок управления двигателем Лады Калина

Возможности проведения автодиагностики зависят от типа и марки ЭБУ (электронного блока управления, ECU). Тип ЭБУ зависит от года выпуска авто и двигателя (экологичность и номер двигателя).

На автомобилях Калина 1, 2 чаще всего установлены:

• Двигатель 21116 — ЭБУ М74
• Двигатель 21126 — ЭБУ Bosch Me17.9.7 или М75 (с шиной CAN или без неё).
• Двигатель 21127 — ЭБУ М74 — 638 (аналог М74 с изменённой платой).
• ЭБУ Январь и Ителма ставились на автомобили до 2008 года.

Располагается ЭБУ у Лады Калины под центральной панелью, и чтобы рассмотреть номер и тип ЭБУ следует демонтировать (приподнять панель).

Блоки управления двигателем в свою очередь имеют определённую прошивку, но для диагностики через OBD2 разъем влияет только наличие CAN шины. При наличии СAN необходимо подбирать соответствующий диагностического адаптер с поддержкой этого протокола.

ВАЖНО: Если установлены ЭБУ без поддержки CAN шины, то необходимо использовать KKL VAG адаптер.

Диагностику ECU рекомендуется осуществлять раз в 10 000 км пробега, или каждое ТО. На примере показан блок Bosch с прошивкой b173CR03 (серийная прошивка) без CAN.

Коротко о прошивке ЭБУ:

Прошить (перепрошить) блок управления Bosch Me17.9.7 на автомобилях ВАЗ возможно только череp K-Line адаптер, которые поддерживают передачу данных по соответствующей шине.

Давно себя поймал на мысли, что надо приобрести хотя бы еще один ELM327, только версии 1.5. Но, у нас в городе их нигде не продают, с Китая заказывать — кот в мешке, может опять v2.1 под видом v1.5 прийти, а сегодня наткнулся о продаже сканера ELM327, но уже USB. Продавец сказал, что с нашими авто данный сканер «дружит», пользовался им раннее на «десятке» и Ниве-Шевроле, продает по причине покупки нового сканера K-line. Шанс редкий в нашем маленьком городке — надо брать. Время 12 часов ночи, подъехал к продавцу, сели ко мне в Калину и начали тестировать устройство через программу Open Diag на смартфоне. Подключилось шустро, все показывает, все видит, в общем я доволен. Заодно протестировали на моей Калине сканер K-line. Вот это конечно вещь, по сравнению с ELM327! Параметры считывает мгновенно, динамика показаний на высоте, плюс через него можно уже «заливать» прошивки.

Теперь непосредственно к характеристикам Vgate ELM327 OBD scan usb.

Основные возможности сканера:

•Считывание и просмотр всех кодов неисправностей; •Диагностика двигателя и топливной системы; •Диагностика всей электроники авто; •Определение неисправных датчиков; •Сброс ошибок (Check engine).

Адаптер так же позволяет просматривать следующее параметры:

•Обороты двигателя; •Температура охлаждающей жидкости; •Краткосрочная топливная балансировка; •Долгосрочная топливная балансировка; •Давление во впускном коллекторе; •Данные кислородного датчика; •Обороты двигателя; •Нагрузка двигателя; •Состояние топливной системы; •Скорость движения автомобиля; •Абсолютное давление воздуха; •Опережение зажигания; •Температура всасываемого воздуха; •Массовый расход воздуха; •Положение дроссельной заслонки; •Графическое отображение параметров; •Функция ведения логов; •Стоп-кадр.

Поддержка протоколов OBD II:

•ISO15765-4 (CAN): Audi, Opel, VW, Ford, Jaguar, Renault, Peugeot, Chrysler, Porsche, Volvo, Saab, Mazda, Mitsubishi и др.; •ISO14230-4 (KWP2000): Daewoo, Hyundai, KIA и др.; •ISO9141-2: ВАЗ, ГАЗ, Honda, Infinity, Lexus, Nissan, Toyota, Audi, BMW, Mercedes, Porsche и др; •J1850 VPW: Buick, Cadillac, Chevrolet, Chrysler, Dodge, GM, Isuzu; •J1850 PWM: Ford, Lincoln, Mazda.

В общем всегда проверяйте то, что покупаете, особенно с рук! А лучше вместо ELM327 берите K-line, уверяю — не пожалеете!

Для самостоятельного проведения компьютерной диагностики Лады Калина через ноутбук или смартфон достаточно подключится к OBD2 разъему диагностическим адаптером и автосканером. В 90% процентах случаев комп. автодиагностика сводиться к тому, чтобы считать данные с ЭБУ, но как это правильно сделать, знает далеко не каждый водитель.

Данная инструкция подробно описывает процесс подключения к «мозгам» автомобиля, в том числе какой автосканер и программу выбрать. В статье вы найдёте много полезных ссылок на более подробные инструкции и материалы сайта.

Автор сайта elm327-obd2.ru

Как сбросить коды ошибок

После автоматической диагностики необходимо сбросить ошибки. Делается это для того, чтобы они не мешали и не путали пользователя при проведении последующих диагностик. Как все сбросить, можно узнать из рекомендации производителя. Но на практике, например, ошибка ЭБУ сбрасывается запуском новой проверки на приборной доске. В СТО же контроллеры обнуляются немного в другом порядке. Есть и другие варианты:

Специалисты помогут разобраться с неполадками, если вы сами не знаете, как от них избавиться.

Блок управления двигателем Лады Калина

Возможности проведения автодиагностики зависят от типа и марки ЭБУ (электронного блока управления, ECU). Тип ЭБУ зависит от года выпуска авто и двигателя (экологичность и номер двигателя).

На автомобилях Калина 1, 2 чаще всего установлены:

• Двигатель 21116 — ЭБУ М74
• Двигатель 21126 — ЭБУ Bosch Me17.9.7 или М75 (с шиной CAN или без неё).
• Двигатель 21127 — ЭБУ М74 — 638 (аналог М74 с изменённой платой).
• ЭБУ Январь и Ителма ставились на автомобили до 2008 года.

Располагается ЭБУ у Лады Калины под центральной панелью, и чтобы рассмотреть номер и тип ЭБУ следует демонтировать (приподнять панель).

Блоки управления двигателем в свою очередь имеют определённую прошивку, но для диагностики через OBD2 разъем влияет только наличие CAN шины. При наличии СAN необходимо подбирать соответствующий диагностического адаптер с поддержкой этого протокола.

ВАЖНО: Если установлены ЭБУ без поддержки CAN шины, то необходимо использовать KKL VAG адаптер.

Диагностику ECU рекомендуется осуществлять раз в 10 000 км пробега, или каждое ТО. На примере показан блок Bosch с прошивкой b173CR03 (серийная прошивка) без CAN.

Коротко о прошивке ЭБУ:

Прошить (перепрошить) блок управления Bosch Me17.9.7 на автомобилях ВАЗ возможно только череp K-Line адаптер, которые поддерживают передачу данных по соответствующей шине.

Способы определения кодов неисправностей на Ладе Калина и прошивки ECU

Самодиагностика

На Калине в ECM с контроллером BOSCH встроена самодиагностика, которая определяет неисправности. ECM выявляет проблему, далее загорается «Check Engine» и начинается идентификация ошибки. Далее затем код сохранятся в памяти, и показывается на приборную панель.

Загорелся Check Engine на Ладе Калине?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Разновидности оборудования, используемого для проверки LADA

Список диагностических прибор используемых не только в специализированных автосервисах, но самостоятельно, например – в гараже. • Корректоры одометров, с установкой значений километража; • Модели, поддерживающие протоколы, с помощью считывания информации, стирания ошибок, расшифровываются коды: ELM327 USB / Bluetooth / Wi-Fi работающий на чипе elm327; • Vag адаптер (кабель) для поздних версий ЭБУ и колодками 12 pin; • Тестеры, работа которых организована на основе осциллографов.

Расшифровка комбинаций

Ниже рассмотрим расшифровку кодов ошибок. Рассматривать все коды мы не будем: приведены только наиболее распространенные комбинации, свидетельствующие о поломке.

Самостоятельная диагностика

Когда панель приборов переходит в режим самодиагностики, все стрелки на ней покажут максимальное значения и опустятся обратно

Итак, какие коды можно увидеть при самостоятельной диагностике Лада Калина.

Диагностика при помощи оборудования

Ошибка под номером «4», появляющаяся при самодиагностике Лада Калина

Если вы проверяете свое авто на наличие ошибок при помощи специального оборудования, то, как сказано выше, комбинации будут четырехзначными, а перед кодом будет стоять буква.

Для начала рассмотрим, что означают буквы и цифры.

Что означает вторая цифра:

Третий по счету символ означает непосредственно тип неисправности:

Световой индикатор Check Engine — начинает мигать на приборной панели при появлении каких-либо поломок

Если вы обнаружили и ликвидировали поломку, то можете сбросить код ошибки, чтобы при следующей диагностике она не появилась вновь. Для этого зажмите кнопку суточного пробега и придерживайте в таком положении более трех секунд.

Как расшифровать ошибки?

Коды неисправностей бортового компьютера Лада при тестировании выводятся в четырехзначном виде. При этом перед самой ошибкой обычно стоит буква.

Обозначение первого символа, который идет в коде:

Второй по счету символ в комбинации обозначает:

Символ, который идет третьим по счету в комбинации, определяет тип поломки:

Канал «24 часа» рассказал о проведении проверки и расшифровке полученных комбинаций.

Самодиагностика

При выполнении самостоятельного тестирования ЭБУ будет выдавать ошибки в однозначном коде, их расшифровку можно посмотреть в таблице.

Неисправности ЭМУР

Автомобили Лада Калина оснащаются электромеханическим усилителем рулевого колеса. Если в работе данной системы появляются неисправности, то они выводятся с индексом С.

Расшифровка ошибок в работе ЭМУР представлена в таблице.

Пользователь CompsMaster рассказал о выполнении ремонта электромеханического усилителя руля на Калине.

Ошибки АБС

Неисправности в работе антиблокировочной системы могут появляться в результате поломок датчиков.

Расшифровка кодов ошибок АБС.

Пользователь Sasha42Rus рассказал о проведении диагностики системы АБС в автомобиле Lada Kalina.

Неисправности датчиков

В таблице приведен список ошибок контроллеров, которые на практике встречаются чаще всего при диагностике Лады Калины.

Расшифровка кодов ошибок Калина 1,6 8 и 16 клапанов

Многим владельцам этой модели будет интересно знать, как производится расшифровка кодов ошибок Калина 1,6 8 и 16 клапанов. Установленный в машине бортовой компьютер осуществляет не только управление работой систем машины, но может выполнять самодиагностику и сообщать водителю о возникших неисправностях в автомобиле. Это в значительной мере повышает безопасность, и увеличивает срок службы узлов и агрегатов машины. Умение своевременно разобраться с появившимися сигналами тревоги, должен каждый водитель этой модели.
