Компьютерная диагностика Дэу Ланос 1,5 л

Компьютерная диагностика Дэу Ланос 1,5 л ОБД2

Начинаем крутить гайки. компьютерная диагностика своими руками. — daewoo espero, 2.0 liter, 1997 year on drive2

Ура! Я — владелец!
Ну вот наконец после месяца мытарств с нашим доблестным ГАИ — являюсь полноправным владельцем авто! А это значит что можно приступать к ремонту)
Уже поменяны ВВ провода, свечи, крышка трамблера, восстановлены разъемы на некоторых датчиках (ДТОЖ, Лямбда, Трамблер) смесь вроде приходит в норму — дым не черный, но состав конечно по газоанализатору только увидишь, либо при длительной езду — по свечам. а тк ездить пока в полный порядок машинка не придет я не буду, то свечи оставим в покое, дойдем потом до них, сейчас есть куча предварительной работы, ремонтно-настроечной. Сегодня будем испытывать самодельную схему с форума Эсперо для подключения к компу. Схему если нужно могу продублировать, но найти ее не сложно, впрочем как и собрать человеку не обладающему особыми знаниями, достаточно школьных плюс покопаться немного если что забыто с времен школьной скамьи. Все детальки что в ней есть накуплены аж на 50рублей)) она проста, но есть важное условие, ее нужно подключать в COM-порт компа…а это либо системник здоровый тащить, либо ноут (но с таким разъемом найти нереально…современные в принципе все без них, а старый найти оооч трудно, так что потащу большой комп)) Есть варианты с переходником на USB, но это почти утопия…либо не будет работать совсем, либо половина показателей не покажет — отмел этот вариант сразу. Если уж в любом случае вам нужно через ЮСБ — ищите другие схемы (но без тех знаний фиг соберете сами) либо покупайте К-LINE адаптер готовый. обойдется дороже…
Итак, использовать будем DAEWOO RESERCH и DAEWOO SCAN, Туранус. Если адаптер покажет себя с хорошей стороны, то кроме проверки, , ЧЕК, , (ошибок) нам нужно проследить за работой всех датчиков…а для этого нужно знать какой напряжение и других характеристики они должны показывать. Пока знаю только вольтаж ДПДЗ на минимуме и максимуме, а так же то что нужно убедиться в его плавной работе.
Если у кого-то есть перечень датчиков и их нормальных характеристик в таблице или хоть как-то, пожалуйста делитесь. Будем собирать базу для самостоятельной полной и правильной диагностики.

2.2. Система самодиагностики (OBD) и коды

Цифровой вольтметрСканер

Daewoo espero | самодиагностика систем электронного управления второго поколения obd ii | дэу эсперо

9.
Для большинства автомобилей выпуска с 1996 г. поддерживающих протокол SAE/ISO
9141 OBD II может быть использован картридж OBD II выполняющий следующие функции:

· Считывание и удаление кодов неисправностей OBD II. Отражение результатов
испытаний датчика кислорода.
· Непрерывный контроль систем зажигания, впрыска
и компонентов.

· Отражение списка текущих данных и зафиксированных неустойчивых
отказов:

Абсолютное давление во впускном трубопроводе;
Напряжение
датчика кислорода;
Температура охлаждающей жидкости двигателя;
Расчетная
нагрузка двигателя;
Скорость автомобиля;
Качество топлива;
Расход
воздуха (по массе);
Опережение зажигания;
Положение дроссельной заслонки;
Температура всасываемого воздуха.

В дополнение к кодам неисправностей
“P0 “, прибор также отражает расширенные коды “P1 “ для моделей Acura, Audi, BMW,
Chrysler, Dodge, FORD, Geo, GM, Honda, Hyundai, Infinity, Kia, Lexus, Lincoln,
Mercury, Mazda, Mercedes, Mitsubishi, Nissan, Porsche, Saturn, Seat, Skoda, Subaru,
Suzuki, Toyota, Volvo, VW.

Код ошибки:  obd2 vw passat b5 на АлиЭкспресс — купить онлайн по выгодной цене

Daewoo obd2 купить по низкой цене на aliexpress

daewoo obd2 хорошего качества и по доступной цене? Мы знаем, где искать! На AliExpress можно найти всё по ключевым словам, например, daewoo obd2 — вы получите выгодные предложения и сможете сэкономить. Вот краткое руководство о том, как найти самые низкие цены и качественные товары.

Используйте фильтры. На AliExpress есть широкий выбор самых разнообразных товаров. Чтобы найти товар daewoo obd2 по вашим параметрам, настройте фильтры и отсортируйте всё по соответствующим результатам, количеству заказов или цене. Вы также можете выбрать фильтры с бесплатной доставкой, быстрой доставкой или бесплатным возвратом.

Изучайте бренды. daewoo obd2 от надёжных и известных брендов, которые вам нравятся — просто нажмите логотип бренда на левой боковой панели. Это поможет вам отфильтровать результаты поиска.

Читайте отзывы. Посмотрите, нравится ли daewoo obd2 другим покупателям. Читайте реальные отзывы о товаре — вы найдёте много полезной информации, а также советы и подсказки для удобного шопинга.

Так будет проще найти daewoo obd2 по выгодной цене и воспользоваться быстрой доставкой или бесплатным возвратом товара. А новых пользователей ждут спецпредложения и подарки! Заходите на сайт AliExpress, чтобы найти и купить ещё больше товаров из категории.»

Daewoo obd2 на алиэкспресс — купить онлайн по выгодной цене

Перед покупкой сравните цены на daewoo obd2, прочитайте реальные отзывы покупателей, ознакомьтесь с техническими характеристиками.

Закажите daewoo obd2 онлайн с доставкой по России: товары с пометкой Plus доступны с ускоренной доставкой и улучшенными условиями возврата.

На Алиэкспресс daewoo obd2 всегда в наличии в большом ассортименте: на площадке представлены как надежные мировые бренды, так и перспективные молодые.

Выбор адаптера для daewoo (ланос, сенс, славута, таврия)

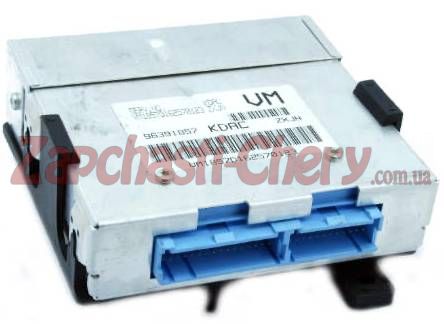

В автомобилях Daewoo и ЗАЗ (Ланос, Сенс, Славута, Таврия, Шанс) устанавливались 10 типов электронных блоков управления (ЭБУ):

GM DELCO KDAC
Микас 7.6/10.3/11/11.4
DELPHI MR140
CAVUT
Gionix
SIRIUS D32/D42 (Матиз и Нексия)
Fenix-Mr5 (Матиз)
Bosch М7.8 (Forza)
Bosch МЕ7.9.7 (Forza)
Delphi МТ20U (Forza)

и 2 типа диагностических разъемов:

Компьютерная диагностика Дэу Ланос 1,5 л

GM12 (OBD1) — 12-тиконтактный разъем

Компьютерная диагностика Дэу Ланос 1,5 л

OBD2 — 16-тиконтактный разъем

Выбор адаптера для диагностики автомобилей ZAZ / Daewoo, зависит от используемого электронного блока управления двигателя и исполнения диагностического разъема, к которому подключается диагностический адаптер.

Если в автомобиле диагностический разъем GM12, тогда установлен ЭБУ: GM DELCO KDAC, Микас 7.6/10.3/11 (Сенс), CAVUT (Ланос) или Fenix-Mr5 (Матиз до 2007 г.) и для диагностики автомобиля необходим адаптер VAG-COM 409.1 и переходник GM12-OBD2.

Компьютерная диагностика Дэу Ланос 1,5 лКомпьютерная диагностика Дэу Ланос 1,5 л

Исключением являются, Lanos/Sens c ЭБУ МИКАС Евро-3, к этим автомобилям, также есть возможность, с помощью переходника GM12-OBD2, подключить еще и адаптер ELM327, в bluetoothwi-fi или USB исполнении.

Компьютерная диагностика Дэу Ланос 1,5 лКомпьютерная диагностика Дэу Ланос 1,5 лКомпьютерная диагностика Дэу Ланос 1,5 л

Если в автомобиле 16-типиновый диагностический разъем OBD2, тогда установлен ЭБУ: DELPHI MR140, SIRIUS D32/D42 (Matiz, Nexia) или МИКАС Евро-3 и подключаться для диагностики к автомобилю можно: VAG-COM 409.1.

Модель автоЭБУОписаниеАдаптер
EVANDAGM DELCO KDACDaewoo Evanda 2,0L, MTVAG-COM 409.1
CIELOGM DELCO KDACDaewoo Cielo 1,5 L, 8VVAG-COM 409.1
ESPEROGM DELCO KDACDaewoo Espero 1,8 Euro2VAG-COM 409.1
Daewoo Espero 1.5 16VVAG-COM 409.1
Daewoo Espero 2.0 8VVAG-COM 409.1
LANOSCAVUTDaewoo Lanos 1,5VAG-COM 409.1
DELPHI MR140Daewoo Lanos/ZAZ Шанс (Chance) 1.5VAG-COM 409.1ELM327
Daewoo Lanos 1,4i ATVAG-COM 409.1ELM327
Микас 10.3Daewoo Lanos 1.4VAG-COM 409.1
Daewoo Lanos 1.4 c двигателем МеМЗVAG-COM 409.1
Микас 10.3/11Daewoo Lanos 1.3 c двигателем МеМЗVAG-COM 409.1
Daewoo Lanos/Sens  Евро-3 ПО АБИТVAG-COM 409.1ELM327
GM DELCO KDACDaewoo Lanos 1,5 L, 8VVAG-COM 409.1
Daewoo Lanos  1.5 SOHC с АКППVAG-COM 409.1
Daewoo Lanos 1,6 L, 16VVAG-COM 409.1
Daewoo Lanos 1,6 L, 16V АКППVAG-COM 409.1
Daewoo Lanos 1,6 L, 16V ПольшаVAG-COM 409.1
Daewoo Lanos 1,6 L, 16V РумынияVAG-COM 409.1
Daewoo Lanos 1,4 8VVAG-COM 409.1
Daewoo Lanos 1.4  1998-2001 КореяVAG-COM 409.1
LEGANZAGM DELCO KDACDaewoo Leganza 2,0 L, 16VVAG-COM 409.1
Daewoo Leganza, 2.0, 8VVAG-COM 409.1
MAGNUSGM DELCODaewoo MAGNUSVAG-COM 409.1
MATIZSIRIUS D32Daewoo Matiz 0.8VAG-COM 409.1
SIRIUS D42Daewoo Matiz 0.8VAG-COM 409.1
Daewoo Matiz 0.8L, АКПП Евро-4VAG-COM 409.1ELM327
Daewoo Matiz 0.8L, МКПП Евро-3VAG-COM 409.1ELM327
Daewoo Matiz 0.8L  Евро-4VAG-COM 409.1ELM327
Daewoo Matiz 1.0VAG-COM 409.1
Daewoo Matiz 1.0L, МКПП Евро-3VAG-COM 409.1ELM327
Daewoo Matiz 1.0L, МКПП Евро-4VAG-COM 409.1ELM327
Fenix-Mr5Daewoo Matiz 0.8 до 2007 г GM12VAG-COM 409.1
Daewoo Matiz 0.8VAG-COM 409.1
NEXIADELPHI MR140Daewo Nexia 1,5 8V, Евро-II УкраинаVAG-COM 409.1ELM327
Daewo Nexia 1,5 8V, Евро-III после 2008 г.VAG-COM 409.1ELM327
GM DELCO KDACDaewoo Nexia 1,5 L, 16VVAG-COM 409.1
Daewoo Nexia 1,5 L, 8VVAG-COM 409.1
Daewoo Nexia 1,5l, 8V КореяVAG-COM 409.1
Daewoo Nexia 1,5l, 8V УзбекистанVAG-COM 409.1
SIRIUS D42Daewo Nexia 1,6 16V, Евро-IIIVAG-COM 409.1ELM327
NUBIRAGM DELCO KDACDaewoo Nubira Wagon 1.6MT, 16VVAG-COM 409.1
Daewoo Nubira 2.0 L, 16VVAG-COM 409.1
Daewoo Nubira-2 1.6 L, 16VVAG-COM 409.1
Daewoo Nubira-2 2.0 L, 16VVAG-COM 409.1
SENS / SLAVUTA (TAVRIA)Микас 10.3Славута (Таврия) 1,2LVAG-COM 409.1
Микас 10.3/11 (АБИТ)Sens 1.3VAG-COM 409.1
Sens 1.3  Евро-3VAG-COM 409.1ELM327
Славута (Таврия) 1,3LVAG-COM 409.1
Таврия 1,2LVAG-COM 409.1
Микас 7.6Sens 1.3VAG-COM 409.1 ELM327
Славута (Таврия)VAG-COM 409.1
TACUMAGM DELCO KDACDaewoo Tacuma 2.0 L, ATVAG-COM 409.1
Daewoo Tacuma 2.0 L, MTVAG-COM 409.1
 ZAZDELPHI MR140ZAZ Шанс (Chance) /Вида Евро-3VAG-COM 409.1ELM327
Микас 10.3/11.4ZAZ Lanos/Шанс/Вида (Chance) Евро-3VAG-COM 409.1ELM327
GionixZAZ Lanos/Sens/Vida Евро-4VAG-COM 409.1ELM327
Bosch М7.8, МЕ7.9.7, Delphi МТ20UForzaVAG-COM 409.1ELM327

Как самому сделать диагностику дэу ланос

Чтобы сделать компьютерную диагностику Дэу Ланос и прочитать возможные ошибки в памяти электронного блока управления, необходимо для начала знать, каким оборудованием, через какой порт и каким программным обеспечением это можно сделать.

Код ошибки:  Где находится диагностический разъем Peugeot 206

В зависимости от года выпуска и завода производителя, на все автомобили Дэу Ланос устанавливали один из двух диагностических разъемов — GM12, что вероятнее всего, и OBD-II.

Первый из них имеет 12 контактов, второй — 16. Однако этого знать недостаточно. В первом случае для диагностики необходимо использовать кабель адаптер Vagcom 409.1 или K-Line GM12/OBD2.

Несмотря на то что второй возможный разъем был в формате OBD-II, для передачи данных он использовал протокол K-Line, поэтому рассчитывать на применение современных беспроводных или проводных диагностических адаптеров все равно не приходится.

Мало того, на автомобилях даже с однотипным разъемом распиновка контактов может быть разной, что повлияет на возможность полноценной диагностики как таковой.

Исключением являются только Ланосы 1,5 л с электронными блоками управления DELPHI MR140 и Микас 10.3/11 (ЕВРО 3). Но по большому счету на автомобиль мог быть установлен электронный блок управления одного из пяти типов:

  1. DELPHI MR140.

  2. Микас 10.3/11, оба ЭБУ разработаны под двигатель ЕВРО 3.

  3. CAVUT.

  4. Микас 10.3.

  5. GM DELCO KDAC или Delco Multec IEFI.

Первые два имеют диагностический разъем OBD-II, остальные три — GM-12. Это совершенно разные разъемы, разных стандартов, с разной распиновкой контактов и не совместимы друг с другом. Для диагностики ЭБУ старого стандарта (Евро 0, Евро 1 и 2) необходимо иметь адаптер VAG KKL 409.1 на чипе FTDI и переходник GM12-OBD2.

Если нам удалось во всем этом разобраться, осталось подобрать соответствующее программное обеспечение, поскольку универсальной диагностической программы, работающей со всеми ЭБУ, не существует.

Наиболее удачные программы для ОС Windows, поддерживающие двигатели Ланос стандартов Евро 0-2:

  1. Delco 1213.

  2. SensDiagnostika V1.2.5.

  3. Tyranus Daewoo Scanner v2.3.

  4. Research Daewoo.

Существует еще ряд программ, но работают они нестабильно и могут выдавать некорректные данные, либо использовать свой функционал не полностью. Если программа не связывается с ЭБУ по USB-порту, необходимо использовать другую, подходящую для конкретного ЭБУ.

Код ошибки:  Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android

Если программа все же опознала блок управления, мы получаем возможность не только читать коды ошибок, но и следить в реальном времени за расходом топлива, температурой антифриза, температурой воздуха впускного коллектора, скоростью, оборотами двигателя и рядом других важных параметров.

С точки зрения технологии подключения диагностического порта к компьютеру все не так сложно. Находим диагностический разъем. У Ланоса он находится на консоли возле правой водительской ноги.

Подключаем переходник VAG KKL 409.1 к переходнику GM12-OBD2.

Устанавливаем разъем GM12 на место,

а второй конец этой связки подключаем к USB-порту компьютера.

Естественно, перед этим необходимо установить драйвера KKL и программное обеспечение на ПК, затем настроить соединение.

Из списка выбираем Ланос и его двигатель, 1,5 SOHC.

Нажимаем кнопку «Старт» для опознания программой ЭБУ.

Когда соединение установлено, можно начинать читать данные.

После диагностики нажимаем кнопку «Errors» и смотрим на возможные ошибки, сверяя номинальные показатели датчиков с реальными.

Таким образом, у нас есть шанс провести компьютерную диагностику автомобиля Дэу Ланос с двигателем 1,5 самостоятельно даже без прямого подключения к электронному блоку управления по протоколу OBD-II.

Все это возможно с помощью адаптера VAG KKL 409.1 на чипе FTDI и переходника GM12-OBD2.

Чем осложняется диагностика дэу ланос

Ланос выпускался несколько десятков лет и за это время успел сменить целый ряд двигателей и, тем более, электронного оборудования. Мы ведем к тому, что все автомобили даже одной модели могут быть совершенно разными, требовать разного подхода к той же диагностике.

Считать код ошибки — еще не значит выяснить на 100% причину неисправности. Например, нестабильные холостые обороты могут быть вызваны не только и не столько неисправным регулятором холостого хода или датчиком положения дроссельной заслонки, о чем запросто расскажет код, прочитанный дешевым сканером.

На эту неисправность может влиять еще два десятка датчиков, узлов и систем. Это просто пример, но нужно понимать, что профессиональный диагност — это не парень с дорогим ноутбуком и хитрым шнуром, который читает ошибки ЭБУ.

В более современных автомобилях выпуска после 2021-2021 годов, действительно, считывание ошибок сильно упростилось, выросло количество сканеров, а электронные системы машин во многом унифицированы.

Так, установив в диагностический разъем OBD2 адаптер ELM327 за 100 гривен и подключив его по беспроводной связи к самому недорогому телефону с ОС Андроид, можно многое узнать о своем двигателе. А с помощью ноутбука и USB-адаптера можно даже вносить коррективы в тонкие настройки двигателя, если на ноутбуке установлена бесплатная пиратская копия диагностического ПО.

Стоит ли так поступать, не имея достаточного опыта и знаний, решать каждому водителю лично. Особенно по отношению к Дэу Ланос, диагностика которого связана с рядом сложностей — это и подбор программного обеспечения, и подбор диагностического оборудования, вплоть до разъемов и клеммных колодок. Впрочем, наше сегодняшнее видео говорит само за себя.
