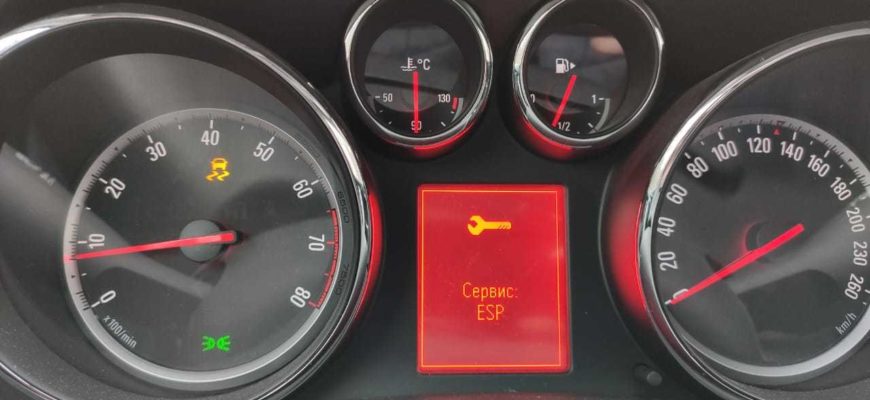

Как запустить БК в Astra j, если все вопросы к оператору не сводятся

Автомобили линейки Опель Астра оснащены диагностическим разъёмами. В зависимости от года выпуска предусмотрены OBD2 (16 PIN) или ALDL (10 PIN) колодки. Владельцы Opel Astra H,J,G,F, при самостоятельной диагностике, часто сталкиваются с проблемой поиска расположения диагностического разъёма. Эта небольшая публикация поможет решить данный вопрос. Материал актуален для всех модификаций и годов выпуска Opel Astra.

Как уже говорилось выше, расположение тип разъема зависит от года выпуска или от индекса (H,J,G,F). Ниже рассказано не только о расположении порта, но и о распиновке его контактов.

Компьютерная диагностика автомобилей Opel семейства Astra позволяет выявить проблемы, связанные с двигателем, трансмиссией (АКПП), а также электрическими узлами. Существуют небольшие различия в сервисе линеек J, H, G, но по большей части процедура аналогичная. Некоторые отличия в диагностике:

На Opel Astra всех генераций применена единая, однопроводная система питания. Сигнальные цепи, в зависимости от года выпуска, представляют дуплексные или однонаправленные линии опроса. Для них применяются идентичные сканеры, совместимые с Opel.

Данная инструкция подробно описывает процесс считывания данных с ЭБУ «Opel Astra». Статья так же содержит рекомендации: какой сканер или адаптер, а так же программу выбрать для диагностики. В статье имеются полезные ссылки на более подробные инструкции и обзоры диагностического оборудования.

Главная проблема диагностики – степень достоверности результата. Любой “приговор” требует проверки. Иначе замена приговоренного узла вызывает много вопросов у владельца автомобиля. Об этом, а также о специфичности сервисных сообщений у опеля, мы сегодня и поговорим.

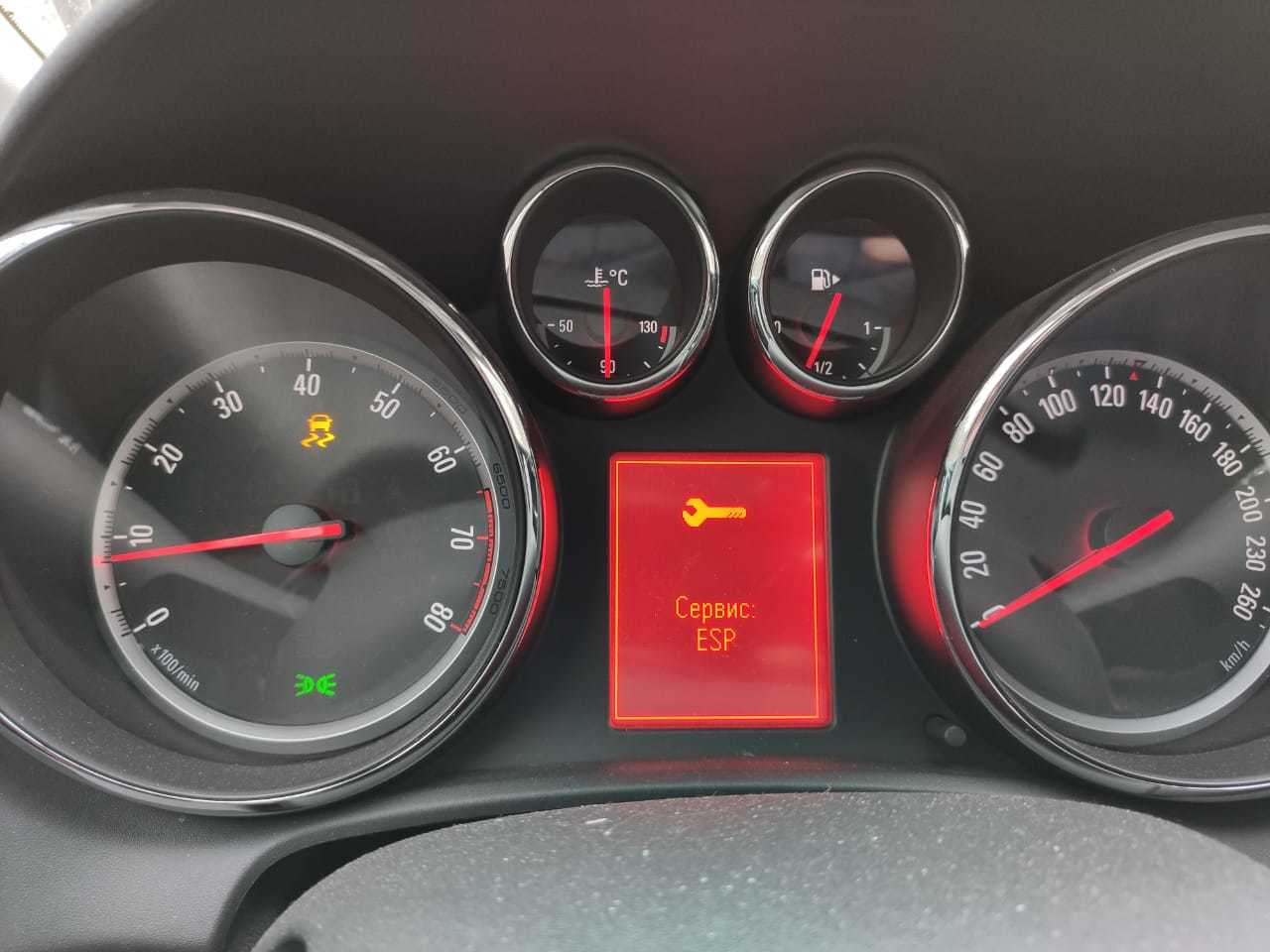

Началось все с такой вот тревожной фотографии в ватсап от владельца Opel Astra J 2012 года выпуска с двигателем A16XER (последние три буквы индекса обозначают отсутствие турбины):

Мы было уже раскатали губу на интересный случай с датчиком скорости колеса, или чем-то подобным – но нет. При личном визите сначала прочитали автокомом по блоку ESP ошибку 472B с расшифровкой “Неизвестная ошибка”, чем немало вдохновились. Потом призадумались, что больно уж вибрации велики. А потом заморгала лампа Check Engine, и многое начало проясняться. Это классика Astra J – жаловаться на одно, когда ломается совсем другое. Логика конструкторов в сочетании с косяками перевода дают порой совершенно неожиданные результат. Например, при отказе подогрева термостата с упорством, достойным лучшего применения, будет загораться сообщение о том, что “пришло время ТО” (или что-то в этом духе), хотя на самом деле посыл – “посетите сервис”. Так и здесь. Похоже, проблема в пропусках воспламенения. А раз уж блок управления двигателем фиксирует некорректную работу двигателя, то и ESP мы отключаем. По-моему, это называется “Сгорел сарай – гори и хата”.

Чтобы сэкономить время, автоком с ноутбуком убрали в сторону, и взяли в руки отдельную читалку OBD2. Она-то и сказала, чем сердце успокоится. Успокоится оно пропусками воспламенения по первому цилиндру, иными словами – код ошибки P0301:

Что ж, выкручиваем свечи и внимательно на них смотрим. Точнее, это я так написал – просто “выкручиваем”. Нет, на самом деле, первая проблема была, только не смейтесь – снять катушку. Она прикипела намертво. Тянуть ее руками было страшновато – вот сейчас заломаешь ее пополам, и доказывай потом, что она все равно на выброс. Пришлось пойти на склад специнструмента в углу стеллажа и найти оригинальный съемник катушки зажигания для моторов A16XER и A16LET. С его помощью демонтаж катушки произошел без проблем:

И вот только теперь – смотрим на свечи. Фотографий нет, остается только поверить на слово – никаких следов пробоев на них не было. А вот увеличенный зазор – был. 1.3 мм при штатном 0.9 мм – великовато, но вроде не катастрофа. Внутри наконечника, надеваемого на свечу, тоже никаких аномалий замечено не было:

В принципе, на этом этапе можно выдохнуть, приговорить катушку, заменить ее и жить счастливо. Но мы-то не такие. Нам лишь бы пытливый ум потешить.

Как известно, пропуски могут быть по трем основным причинам:1) Нет искры.2) Нет топлива.3) Нет компрессии.

Для этого первым делом снимаем реле топливного насоса, чтоб потом покрутить стартер и стравить давление в рампе. Реле насоса находится в подкапотном блоке под номером 07:

Компрессия, однако, хороша – меньше 12 атмосфер не показал ни один цилиндр, и это прекрасно. Все-таки, 80 тысяч километров пробега – рано еще для снижения компрессии:

Что ж, поскольку мы упорные – решаем все же проверить искру. Для этого подключаем к разъему проводки катушку зажигания, и вставляем в нее все 4 свечи. При этом в мотор свечи с катушкой не вставляем. Крутим стартер и видим отсутствие искр. Окей, вероятно, свечам нужна еще и масса. Так на свет рождается эта фантасмагорическая конструкция из съемника катушки зажигания в комплекте со специализированной диагностической общей шиной свечей зажигания (в девичестве – монтажкой для диагностики подвески):

Трещотка сверху лежит не просто так, а чтобы прижимать лом к первой свече зажигания, которая иначе норовила не контачить. Запуск тестового стенда показал, что действительно отсутствует искра на первом цилиндре. Вот теперь диагностика точно завершена. Убийца – садовник! (с)

Владелец не слишком довольный отправляется отсчитывать хрустящие купюры, а мы – заказывать новую катушку и свечи. Сегодня степень доказательности – все 146%. То чувство, когда понимаешь, что сделал все для максимально надежного подтверждения неисправности.

Адаптер ELM327 поддерживает диагностику семейства автомобилей Opel, начиная с 1996 года. Устройство простое в использовании и совместимо с такими популярными моделями, как Vivaro, Vectra, Omega, Corsa, Astra, Zafira и другие.

Подключение выполняется через сервисный разъем OBD2. Адаптер соединяется со смартфоном или ноутбуком по USB, Wi-FI или Bluetooth связь. На устройстве необходимо установить специальную диагностическую программу, список которых представлен в конце материала.

На данной странице можно узнать:

Важно

Модели старших годов выпуска могут оснащаться разъемом стандарта OBD2, но не поддерживают доступные ISO. Такие блоки диагностируются отдельными средствами.

Более ранние модели не поддерживают проверку через адаптер ELM. На нашем сайте присутствует база данных, по которой вы сможете проверить совместимость вашего автомобиля с устройством. Выберите нужный вариант, и система определит возможность диагностики вашего авто через ELM327 адаптер.

Адаптер ELM327 выполняет декодирование входящего сигнала из блока управления в доступный формат. OBD2 является стандартом в электронике и используется повсеместно. Но в зависимости от комплектации, года выпуска и установленного двигателя, возможны различия в используемых типах OBD-передачи.

Для обмена информации используется несколько основных протоколов:

• Keyword Protocol 2000 (ISO 14230-4);
• ISO 9141-2;

Опель выпуска ранних годов выпуска используют старые типы с низкой скоростью обмена информационными пакетами. Новые авто оснащены шиной CAN.

Модельный ряд Opel поддерживает следующие типы обмена:

Важное замечание

от типа используемого протокола зависит количество режимов проверки, поддерживаемых ЭБУ. Старые модели совместимы только с ограниченным набором параметров. Базовые сервисные режимы:

На дизельных двигателях функция 4 может быть заблокированной.

Выберите модель авто и год выпуска, чтобы определить какие режимы диагностики через адаптер ELM327 поддерживает ваш автомобиль, а так же на каком протоколе базируется OBD2 порт. Данные предсталвны на следующие модели и их модификации: Citigo (AA), Fabia (5J), Fabia (6Y), Fabia (NJ), Felicia, Karoq, Octavia I (1U), Octavia II (1Z), Octavia III (5E), Rapid, Roomster, Superb I, Superb II, Superb III, Yeti.

Примечание

(1) – Цифры между скобками (x3) соответствуют количеству транспортных средств одного и того же типа

(2) – Мощность в лошадиных силах по DIN (умножается на 0,736 для мощности в кВт)

(3) – ПИД поддерживается только для основного датчика кислорода (№ 1)

Определить, где находится OBD2 разъем

Если Вы не смогли найти разъем, попробуйте воспользоваться нашим онлайн-сервисом.

Определить, какой протокол используется в вашем авто

Протокол можно узнать, исходя из ECU и документации на него. Так же большая часть автомобилей OPEL имеется в нашей базе, которая представлена выше. Просто выберите модель вашего авто и посмотрите какой протокол используется для передачи данных.

Определить какой версии ELM327 автосканер подойдет для автомобиля

Так же стоит учитывать тип соединения (Wi-Fi, Bluetooth, USB) и ваше устройство для утсановки диагностического софта (Ноутбук, Смартфон iOS или Android). Для iOS подойдёт только Wi-Fi адаптер.

Для диагностического адаптера ELM327 необходим софт, который устанавливается на ноутбук или смартфон/планшет.

Для подбора программы для адаптера перейдите в раздел: “Программы” или ознакомьтесь с таблицей ниже.

Воспользоваться инструкцией по подключению ELM327 адаптера и провести диагностику

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: “Коды ошибок”

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

После авторемонта требуется повторно проверить автомобиль на ошибки адаптером (сканером). Стереть ошибки при необходимости.

Scan Tool Pro – бюджетный мультисканер для OPEL

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 – пока что самая стабильная версия. Сканер имеет максимальную совместимость с автомобилями с 1996 года выпуска в том числе со Opel: Astra h, Astra g, Zafira, Corsa d, Vectra, Omega и других моделей.

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики “Scan Tool Pro”. Это сайт официального дилера, который дает гарантию 12 месяцев.

Загорелся Check Engine на OPEL ? Прочитай статью, чтобы решить проблему

Какие бывают адаптеры ELM327

Самостоятельная диагностика автомобилей OPEL через ноутбук

Обзор и инструкция на сканер ELM327 Wi-Fi

Лучшие автосканеры для диагностики авто любой марки

Обзор и инструкция на сканер ELM327 Bluetooth

Делали вы компьютерную диагностику самостоятельно?

Илья ВасильевАвтор сайта / Диагност

Автор всех статей на сайте. 7-ми летний опыт в автодиагностике и ремонте авто любой сложности и любых марок. Увлекаюсь программированием, чип-тюнингом.

Публикую статьи с обзорами диагностического оборудования, делюсь опытом, программами и инструкциями.

Особенности и отличия диагностики ASTRA -F, -G, -H, -J

Важные замечания по диагностике:

Общение трех шин и их согласование происходит через шлюзы CIM и DIS. В остальном, процесс диагностики разных генераций практически одинаков.

Видео по теме

Прошивка ECU (программирование ЭБУ «на столе») осуществляется со снятием блока. Перепрошивка возможна с использованием загрузчиков, работающих с процессором ЭБУ через BSL-режим.

В материале “Компьютерная диагностика Opel Astra своими руками” имеется более подробная информация о типах ЭБУ, а так же о способах прошивки.

Назначение контактов

Разъём «K». Расположите ЭБУ так, чтобы цифры нумерации контактов в разъёмах были читаемы.

Способы диагностики ЭБУ и ошибок. Прошивка ЭБУ Опель Астра через OBD2.

Рассмотрим варианты проведения сервисных операций на Opel Astra:

Для автомобилей с механической коробкой:

Для Opel с АКПП:

После индикации педали можно отпустить. На табло появится надпись ECN и коды. При этом:

Важно: педаль газа стоит нажимать до упора (щелчок концевого выключателя).

Более глубокий анализ позволяют выполнить сканеры и адаптеры, предназначенные для опроса ЭБУ в разных режимах. Прибор поддерживают как режим чтения сохраненных ошибок, так и отображение параметров работы двигателя в реальном времени.

Сканеры подключаются через сервисный диагностический разъем. Происходит захват информационных пакетов, транслируемых с электронного блока управления. Прибор переводит показания в понятный для диагностического ПО вид.

Обзоры диагностических сканеров для Опель Астра

Читай подробные статьи по обзору автосканеров, в том числе совместимых с Опель Астра.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Замена программного ядра ЭБУ выполняется программаторами. Пример такого устройства – PicKit3, BDM100 v12.55, Galletto (версия 4 и выше).

Для выполнения прошивки необходимы:

Загрузка нового ПО проходит в автоматическом режиме. На период выполнения процедуры необходимо позаботиться о стабильности питания ноутбука. Немаловажным является также уровень заряда аккумуляторной батареи. При прошивке категорически недопустимы любые сбои в питании. Файл программы установится не полностью, что приведет к полной неработоспособности автомобиля.

Определить, где находится OBD разъем

Определить какой автосканер подойдет для автомобиля

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: “Обзоры OBD2 автосканеров”

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: “OBD2 коды ошибок Рено Меган”

Scan Tool Pro – бюджетный мультисканер для Опель Астра

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 – пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 1996 года выпуска в том числе с Опель Астра.

Рекомендованные статьи по Опель Астра

Рекомендуемые программы для адаптеров и сканеров Opel Astra

Рекомендуемые адаптеры и сканеры для автомобилей Opel Astra

Scan Tool Pro – адаптер для Opel Astra c 1996 г.в

Расшифровка кодов ошибок Opel Astra

Обзоры OBD2 адаптеров для автодиагностики

Автодиагностика Opel Astra своими руками

Scan Tool Pro – бюджетный мультисканер для Opel Astra

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 – пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями Opel Astra с 1996 года выпуска.

Частые вопросы по автодиагностике Опель Астра через компьютер или смартфон

Рассмотрим наиболее популярные вопросы, связанные с диагностикой Astra.

Подходящие адаптеры, кабели и программы для сервиса

Автомобили Opel ранних годов выпуска оснащены сервисным гнездом ALDL. Для коммутации с современными сканерами рекомендуется специальный кабель-переходник – OPEL 10 Pin to OBD2. Шнур позволит согласовать старую колодку с диагностическим оборудованием.

Для сканеров на ELM 327 рекомендована ревизия чипа 1.5, например Scan Tool Pro.

OP-COM адаптер

Отдельно стоит упомянуть OP-COM адаптер. Прибор поддерживает все автомобили Опель с 1990 года выпуска. Адаптер предназначенный для ЭБУ Opel, совместим с штатными протоколами обмена и позволяет выполнить детальное сканирование различных систем. Разработан специально под автомобили данной марки.

Опасно использовать китайский адаптер с официальной версией программы, есть вероятность повредить аппарат.

Многие автомеханики и диагносты считают уровень поддержки этого автомобиля недостаточным. Однако это мнение базируется в основном на опыте работы с подделками китайского производства. Что бы показать реальные возможности оригинального OP-COM при работе с Astra-J, этой заметкой открываем цикл статей по применению OP-COM в Opel Astra J (OAJ). Для иллюстрации работы будем использовать оригинальный адаптер v1.49 с программой v.131108. Эта версия существует и в английском и в русском вариантах. В основном будем использовать русскоязычный вариант.

Подходящие сканеры для Opel Astra

Opel Astra совместим со следующими профессиональными дилерскими сканерами:

Особенности профессиональной углубленной диагностики

Сканирование Opel можно разделить на три группы:

Для большинства моделей можно использовать классический Torque Pro. Поддерживается добавление нестандартных PID для включения отдельных датчиков. Старые модели Опель несовместимы с этой программой.

Профессиональная диагностика заключается в чтении всех узлов автомобиля, включая салонную электронику. Таким образом, можно выявить скрытые или непостоянные ошибки, которые возникают спонтанно. Для таких целей рекомендуем использовать сканеры с поддержкой нестандартных кодов ошибок.

Диагностика OP-COM

После подключения OP-COM корректно разобрался с автоопределением типа машины свежего модельного года и правильно определил двигатель. Это тем более приятно, что VIN номер начинается не с европейского W0L , а с русского префикса XUF.

Теперь посмотрим какие блоки увидит прибор в нашей машине. Просканировав весь автомобиль, OP-COM правильно определил полный набор блоков и сообщил об ошибках в них. Естественно что те блоки, которых физически в машине нет, на связь не вышли. Но прибор показал готовность работать со всеми присутствующими блоками.

Особенности поверхностной диагностики (ошибки, удаление)

Для самостоятельного сервиса подойдут программы, рассчитанные на работу со смартфонами или планшетами. Адаптером в таком случае выступает стандартный ELM327. Яркий пример – Torque Pro. Программа проста в обращении, поддерживает ряд моделей Опель. Для старшего поколения Opel подойдет ScanMyOpel – ПО поддерживает линию связи K-Line, что актуально для линейки Astra F.

Порядок подключения к ЭБУ через Torque:

Поверхностный сервис позволяет:

Удаление ошибок происходит за счет стирания блока памяти ЭБУ. При этом коды тех ошибок, которые были исправлены, удалятся. Повторяющиеся неисправности отобразятся заново, что укажет мастеру на конкретный дефектный узел.

Для подключения потребуется сделать две вещи — прописать нестандартный заголовок (строку инициализации) в настройках профиля машины и добавить нестандартные PIDы (датчики).

Для подключения к машине с двигателем X18XE1 (ЭБУ — Simtec 70) и вероятно, к другим опелям с нестандартным заголовком, нужен заголовок — ATSH8111F1.

Диагностика двигателя Опель Астра своими руками через OBD2

Доступные для сканирования параметры:

При сканировании выводится информация о пробеге, заводские номера автомобиля.

Сведения из датчиков поступают в режиме реального времени. Диагностическое ПО отображает реальные показатели работы двигателя, отдельных систем автомобиля. Базовая информация доступна в любом программном обеспечении. Для отображения расширенных параметров необходимо воспользоваться специализированными сканерами, OP-COM или дилерским оборудованием.

Способы выполнения диагностики на Опель Астра

Автомобиль поддерживает следующие варианты сервиса электронных цепей:

Внимание

Последний вариант позволяет выполнить глубокую диагностику систем автомобиля, а также проанализировать работы разных узлов в режиме реального времени.

Выбор оборудования для диагностики Опель Астра

Поиск колодки для диагностики необходим для подключения адаптера или сканера, а так же программатора. Небольшой список рекомендуемого оборудования для диагностики моделей ASTRA:

Для более подробного изучения вопроса рекомендуется прочитать статьи по данной теме:

Особенности и марки ЭБУ установленные на Opel Astra

Прежде чем рассматривать процесс и особенности диагностики, ознакомьтесь с таблицей по применяемым ЭБУ в зависимости от двигателя, а так же возможности диагностических блоков.

Расположение ЭБУ у Opel Astra

Прошивка электронных блоков управления выполняется в двух случаях:

Прошивка выполняется через специальные программаторы. Файл программы записывается в память блока управления. После процедуры необходимо провести адаптацию датчиков, которые поддерживают данную опцию.

Загорелся Check Engine на Opel Astra?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Расположение разъема для диагностики у Опель Астра

Схемы расположения разъёмов и наглядные фото предсавлены ниже.

Фото расположения колодки

Детальнее рассмотреть позицию можно на фотографиях и схемах. С расположением электронного блока управления можно ознакомиться по ссылке в статье “Диагностика Опель Астра”. Далее представлена распиновка OBD2 разъема.

Описание

OBD2 коннектор в форме трапеции, состоит из 16 контактов.

Марки и года

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Доступ и расположение

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

ALDL коннектор прямоугольный формы, состоит из 10 контактов.

Модели до 1996 года выпуска, часть моделей 1996-2000 г.в

* Connector Keying – Конструктивный элемент разъемного соединителя, гарантирующий правильную ориентацию вилки и розетки.

Пример на фото
