Как сбросить ошибки на бортовом компьютере ваз 2114? (подробнее)

Самостоятельный сброс ошибок

Диагностика с использованием штатного БК выявляет отклонения в работе оборудования автомобиля, уточняет расход топлива. Поэтому перед удалением записей необходимо проверить работоспособность соответствующих узлов и деталей. После ревизии и ремонта можно сбросить коды самодиагностики. Для удаления ошибки бортового компьютера, удерживают клавишу обнуления пробега за сутки в течение 5 секунд до появления цифры «0» на экране приборной панели.

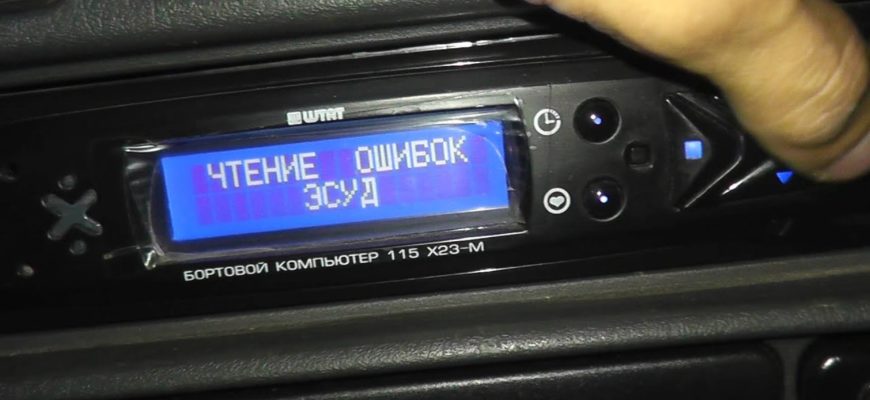

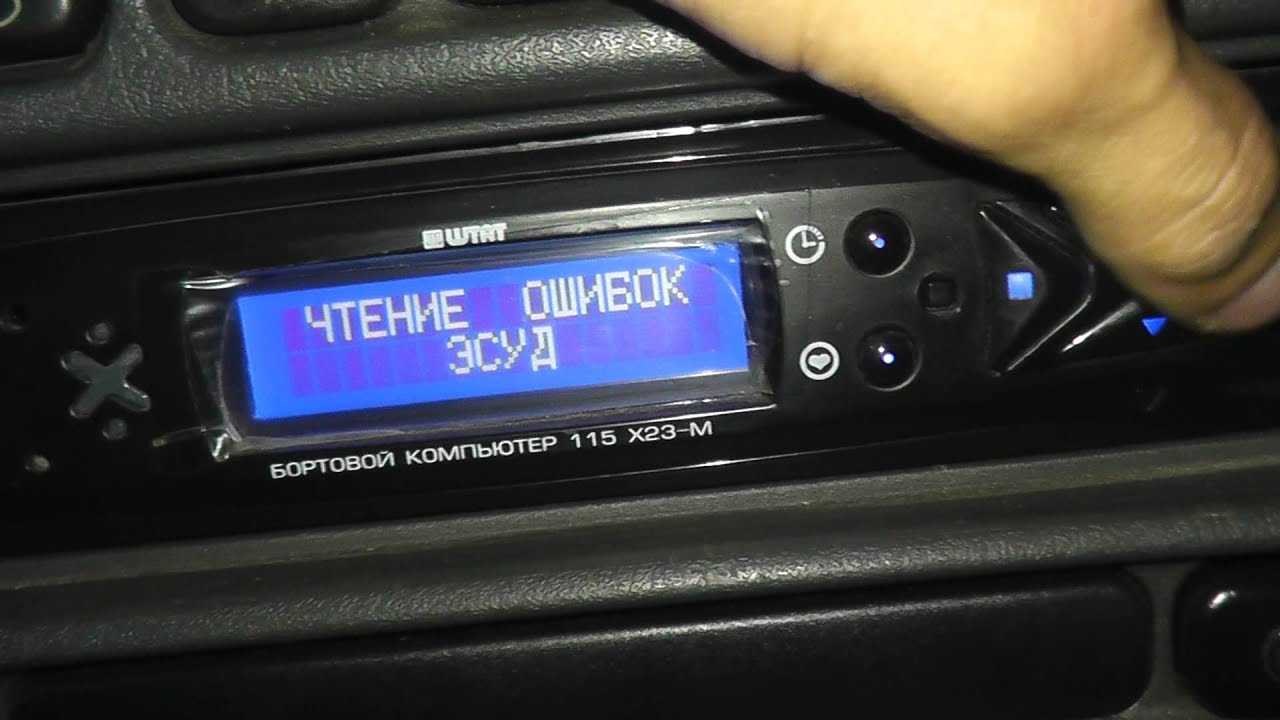

Чтение кодов ошибок ВАЗ 2114

Иногда коды диагностики убирают принудительно – отключают клемму аккумулятора на 1-2 минуты. После включения сети бортовой компьютер обнуляет все показания в памяти. Повторное появление кода на экране БК указывает на серьезные проблемы с соответствующим оборудованием.

Как снять БК

Не будем кривить душой, а справедливо заметим, что качество и функциональность штатного бортового компьютера, предлагаемого для ВАЗ 2114, оставляет желать лучшего.

Потому решение установить альтернативу с расширенным функционалом и возможностями со стороны владельцев авто является вполне справедливым.

Прежде чем снимать БК, убедитесь, что на устройство уже не распространяется гарантия. Если самостоятельно вмешаться в конструкцию машины, вы можете потерять в деньгах. Однако новые «четырнадцатые» модели ВАЗ — это большая редкость, потому мало какие машины до сих пор на заводской гарантии.

Решив все эти нюансы и подобрав уже новый бортовой компьютер, можно смело приступать к демонтажу старого БК.

1. Отключите минусовую клемму от аккумуляторной батареи, установленной в подкапотном пространстве вашего автомобиля. Это нужно для того, чтобы защитить себя от ударов током, а также во избежание порчи всей проводки.
2. Снимите магнитолу, которая стоит у вас на консоли.
3. Демонтируйте наружную панель от аудиосистемы.
4. Теперь можно полноценно извлекать весь корпус магнитолы. Все провода, подключенные к ней, обязательно открепляются.
5. Перед вами откроется отверстие, куда просовывается рука и осторожно открывается крепление блока компьютера.
6. Достаньте свой устаревший или пришедший в негодность бортовик, предварительно отсоединив все подключенные к нему провода.
7. Если новый БК вы устанавливать не собираетесь, тогда демонтированная проводка обязательно соединяется. Иначе у вас возникнут проблемы в процессе эксплуатации автомобиля.
8. Ряд устройств подключены к вашему бортовому компьютеру. Потому их придется также отключить. Делайте это аккуратно и постепенно. Никаких резких движений. А то еще придется проводку менять.
9. Если на место старого претендует новый БК, на этом этапе начинайте подключение.
10. Вставьте на место магнитолу, соберите все узлы по своим местам, соблюдая обратную последовательность демонтажа.

Работа не сложная, но для ее выполнения придется потратить некоторое время.

https://youtube.com/watch?v=grVMDc_lXSs%3Frel%3D1%26wmode%3Dtransparent

СНЯТИЕ БК

Часто автовладельцев не устраивает установленный штатный компьютер, и его тогда нужно снять.

Снять бортовой компьютер на ВАЗ 2114 можно следующим способом:

1. Снимаем клемму аккумулятора;
2. Извлекаем установленную автомагнитолу;
3. В открывшуюся нишу просунуть руку и освободить крепление БК;
4. Снять БК, отсоединив то него штекер с проводами;
5. Магнитола затем устанавливается на место.

Что означает термин «сборосить» или «обнулить»

Термины «сбросить» или «обнулить» означают удаление из памяти бортового компьютера «ВАЗ 2115» какой-то информации, от кодов ошибок двигателя до различных настроек или отключения определенного режима работы.

Бортовой компьютер АМК-211501

На АМК-211501 сбросить можно:

• информацию о пробеге и расходе топлива;
• накопленные электронным блоком управления двигателя (ЭБУ или ЭСУД) данные об ошибках и их коды;
• текущее время;
• время поездки с учетом или без учета остановок;
• режим информирования о выходе одного из отслеживаемых параметров за установленные границы (к примеру, превышение скорости или снижение пробега на остатке топлива меньше 50 км и т. д.);
• текущий режим работы бортового компьютера «ВАЗ 2115»;
• настройки работы ДУТ (тарирование);
• настройку типа панели приборов (эта функция нужна, если аппарат снят с машины другой марки или модели, например, «Волги» с инжекторным двигателем).

Если вы решили сбросить какой-то отслеживаемый параметр на бортовом компьютере «ВАЗ 2115», то делайте это кнопкой START через соответствующие меню.

Что означает «сброс» БК

Под термином «сброс» или «сбросить» подразумевают удаление из памяти бортового компьютера «ВАЗ 2114» какой-то информации, например, о:

• суточном или общем пробеге;
• пробеге до замены масла;
• коде обнаруженных ЭБУ ошибок.

До появления инжекторных моторов и бортовых компьютеров, вся эта информация о техническом состоянии автомобилей «ВАЗ», да и любых других, хранилась либо в голове водителя или механика, либо в одометре, индикаторе на панели приборов, отображающем общий или суточный пробег. Чтобы сбросить инфу, водителю нужно было нажать на кнопку обнуления одометра или «скрутить спидометр», то есть крутить его в обратную сторону настолько, чтобы получить желаемые показания. Механику, чтобы сбросить информацию об остатке пробега до замены масла, нужно было поставить отметку в сервисной книжке. А «код ошибок» моторист определял по результатам диагностики, после чего ремонтировал мотор, чтобы сбросить эти ошибки.

Бортовой компьютер получает информацию от систем и датчиков автомобиля

Еще одно применение термина сбросить относится к обнулению настроек и возвращению их к заводским установкам.

Установка бортового компьютера на ВАЗ 2114 можно провести самостоятельно. Вам понадобится метровый отрезок провода и несколько отверток. Основные действия, которые требуются от пользователя, следующие:

1. Снять заглушку с панели приборов. Здесь будет размещаться компьютер.
2. Найти 9-контактную колодку, подключить основной провод ко второму контакту.
3. Второй конец провода протягивается под панелью приборов к диагностической колодке.
4. Если колодка типа Евро 2, подсоедините провод к разъему М, если Евро 3 — к гнезду 7.
5. Производится подключение дополнительных элементов устройства, если они есть (датчики и т.д.). Как подключить бортовой компьютер на ВАЗ с датчиками, подробно описано в инструкции к устройству.
6. Далее компьютер монтируется в панель приборов, после чего проводится его первоначальная настройка.
7. Подключение бортового компьютера завершено. Аналогично производится установка и для модели 2109.

https://youtube.com/watch?v=grVMDc_lXSs%3Ffeature%3Doembed

Приложение А (справочное) Параметры выходных сигналов датчиков

А.1 Компьютер обеспечивает прием сигнала от ДСА со следующими параметрами:

— коэффициент заполнения Q = (50 ± 30) %;

Электрическая схема подключения ДСА к компьютеру — открытый коллектор n-p-n транзистора.

А.2 Компьютер обеспечивает прием сигнала от ДРТ или контроллера впрыска топлива со следующими параметрами:

— коэффициент заполнения от 30 до 70 %.

Электрическая схема подключения — открытый коллектор n-p-n транзис-тора с нагрузочным резистором на шину + 12 В контроллера впрыска топлива.

А.3 Параметры ДВТ приведены в таблице А.1.

Продолжение таблицы А.1

А.4 Параметры сигнала ДУТ электромеханической комбинации приборов для автомобилей ВАЗ при напряжении питания 13,5 В приведены в таблице А.2.

А.5 Зависимость сопротивления ДУТ от уровня топлива в баке автомобиля с электронной комбинацией приборов приведена в таблице А.3.

А.6 Параметры сигнала ДУТ комбинации приборов для автомобилей ГАЗ-3110 при напряжении питания 13,5 В приведены в таблице А.4.

Штатный бортовой компьютер ВАЗ 2114 появился в комплектации этого автомобиля из серии «Самара 2» в начале двухтысячных годов. В базовой комплектации он не устанавливается, но для его размещения предусмотрено штатное место и как дополнительную опцию его выбирают практически все, кто приобретает эту модель.

В качестве штатного на Ваз 2114 устанавливаются БК моделей «Gamma», «Multitronics», «Престиж», «Штат». Самое главное, чтобы они были совместимы с электронными блоками управления «Январь» или «GM», которые установлены на машине.

На автомобилях российского производства бортовой компьютер — это узкоориентированный электронный механизм, который получает информацию в основном с электронного блока управления (еще его называют контроллером) и транслирует ее на дисплее, а также выдает сведения маршрутного характера и транслирует различные аварийные сигналы.

Основными функциями БК на ВАЗ 2114 являются:

• мгновенное определение основных данных о работе двигателя, таких как — температура в системе охлаждения; обороты вала; напряжение в бортовой сети; угол опережения зажигания; в каком положении находится регулятор холостого хода; угловое положение дроссельной заслонки; расход воздуха массовый;
• диагностика инжектора и выдача кодов ошибок с их расшифровкой;
• оповещение водителя в визуальном и слуховом диапазонах об аварийных и нештатных ситуациях, связанных с работой двигателя или нарушениях запрограммированных параметров движения;
• расчет данных и оповещение водителя об основных параметрах движения — текущей и средней скорости в цифровом изображении; остатке топлива в баке; расчете расстояния, которое можно проехать на данном остатке с текущей скоростью; время текущее и время прошедшее с момента запуска двигателя; километраж за время поездки.

Есть у подобного бортового компьютера и дополнительные функции, как правило это программируемые параметры:

• дополнительные корректировки основных функций;
• информирование о сроках техобслуживания;
• сообщение о сроках ОСАГО;
• выполнение некоторых функций органайзера;
• установка порога включения вентилятора охлаждения.

Бортовой компьютер на 2114 ВАЗ, а также на модели 2109 и их модификации станет отличным приобретением. Основное достоинство покупки — на одном дисплее будет отображена вся необходимая информация о состоянии вашего транспортного средства, поэтому не придется искать параметры по всей приборной панели. Кроме того, можно установить несколько дополнительных датчиков и систему сигнализации при возникновении ошибок, чтобы вовремя выявлять серьезные неполадки.

Конечно, приобретение довольно затратное, но его применение окупится со временем. Регулировка подачи топлива снизит затраты бензина на 10-15%, а настройка работы электронных элементов системы автомобиля позволит продлить срок их эксплуатации.

• autovaz-2114.ru/electrical-equipment-in-the-car/kak-ustanovit-bortovoj-kompyuter-na-vaz-2114/
• luxvaz.ru/vaz-2114/140-bortovoy-kompyuter.html
• nadomkrat.ru/ustroistvo-avtomobiley/elektrooborudovaniye/bortovoj-kompyuter-na-vaz-2114-funkcii-i-princip-raboty
• bortovoj-computer.ru/shtatnyj-bortovoj-kompyuter-vaz-2113-2114-2115-oboznacheniya-instrukciya/
• drive2.ru/l/458034005216914097/
• korchim.ru/biblioteka/prochee/bortovoj-kompyuter-vaz-2114.html

7 Гарантии изготовителя

Предприятие-изготовитель гарантирует соответствие компьютера требованиям ТУ 4573 043 00225331 01 при соблюдении потребителем условий транспортирования, хранения и эксплуатации, установленных настоящим паспортом.

Гарантийный срок эксплуатации компьютера – 12 месяцев со дня продажи.

Гарантийный срок хранения компьютера в упаковке предприятия-изготовителя при соблюдении требований, установленных настоящим паспортом, должен быть не менее трех лет с даты изготовления.

Что делает бортовой компьютер

У этого устройства много названий, причем, все они описывают его суть:

• маршрутник или МК – он отслеживает пройденный путь и основные параметры, от расхода топлива и пробега на остатке, до включения фар или состояния ремней безопасности;
• бортовик или БК – он является бортовым оборудованием, работающим совместно с остальными электронными устройствами;
• карпьютер – пришедшее из английского языка сочетание слов машина (car) и компьютер, то есть комп, но не персональный, а автомобильный.

Так выглядит бортовой компьютер на «ВАЗ 2114»

Это устройство является своего рода посредником между бортовой электроникой и водителем, оно предназначено для увеличения контроля над работой двигателя и остальных электронных систем.

Поскольку «ВАЗ 2114» давно снят с производства, а первые, причем сразу инжекторные автомобили появились в 2001 году, то ни о какой серьезной электронной начинке речи не шло, все было предельно просто. Поэтому назначением бортового компьютера было:

• отслеживание режима работы двигателя;
• отслеживание ошибок, обнаруженных электронной системой (блоком) управления двигателем (ЭСУД или ЭБУ);
• корректировка температурного режима мотора (не на всех карпьютерах);
• вывод на дисплей моментного или среднего расхода горючего (на основании информации, полученной от ЭСУД и датчика скорости);
• отслеживание суточного и полного пробега (на основании информации от датчика скорости);
• отслеживание пробега до замены масла и других подобных мероприятий (не на всех моделях);
• информирование водителя о состоянии фар и ремней безопасности;
• информирование о пробеге на остатке бензина (на основании информации, полученной от ЭСУД, датчика уровня топлива и датчика скорости).

То есть основным назначением бортового компьютера «ВАЗ 2114» являлось доведение до водителя той информации, которую не отображали панель приборов и дополнительные индикаторы. Неопытные владельцы любых автомобилей «ВАЗ», в том числе семейства «Самара-2», задавая вопрос — как сбросить бортовой компьютер 2114, нередко подразумевают обнуление ошибок, обнаруженных ЭБУ, но, даже если очистить память от них, это не устранит причин их появления. Ведь БК лишь посредник между ЭСУД и водителем, а ЭБУ, в свою очередь, всего лишь оценивает состояние двигателя и топливной системы, формируя ошибку, если что-то работает не так, как должно.

На мониторе БК отображается информация о температуре двигателя

Поэтому сбросить ошибки с помощью бортового компьютера можно, но от этого «ВАЗ 2114» не станет лучше работать. Это же относится к счетчикам пробега до замены масла или полиса ОСАГО, можно их сбросить (обнулить), но если не выполнить необходимого действия, то проблемы неизбежны. Единственное исключение касается карпьютеров с функцией «Тропик», одной из их возможностей является изменение температуры включения вентилятора, если же эту настройку сбросить, то все вернется к базовым установкам, прописанным в постоянной память ЭСУД.

Обозначения на экране

Параметры и последовательность переключения режимов индикации компьютера

Предварительная подготовка

Подготовка к установке

Есть несколько мероприятий, о которых следует подумать и провести их перед тем, как приступить к установке БК.

1. Определите набор функций, которые вы хотите получить от своего БК. Для этого к каждому устройству прилагается штатная инструкция. Плюс много информации можно найти в сети.
2. Покупать сильно навороченную систему для ВАЗ 2114 не имеет смысла. Но и бюджетные модели БК — не самое лучшее решение.
3. Оптимальная комплектация включает в себя монитор, набор проводов и процессор.
4. Решите, куда будет устанавливаться БК. Лучше всего для этого подойдет центральная консоль. Но там должно быть соответствующее свободное пространство для него.
5. Если центральная консоль не подходит, попробуйте торпедо. Хотя в данном случае потребуется выносной корпус.

Запомните сразу, что после установки бортового компьютера, вам также придется устанавливать программное обеспечение и выполнять соответствующие настройки. Потому не думайте, что подключив все провода, работу можно считать завершенной и БК чудесным образом начнет выдавать вам объективную и адекватную информацию.

https://youtube.com/watch?v=r_ZC8CYg20A%3Frel%3D1%26wmode%3Dtransparent

Как пользоваться бортовым компьютером ВАЗ 2114

• Бортовой компьютер автомобиля это сложное электронно-вычислительное устройство выполняющее более 500 функций и поэтому для грамотного и наиболее полного использования всех его возможностей надо внимательно изучить инструкцию по его применению, которая выдается с ним в комплекте. Инструкцию лучше всего изучать в машине при включенном дисплее, чтобы была обеспечена полная наглядность.
• Наибольшее внимание следует уделять изучению значков и команд, выдаваемых при критических ситуациях угрожающих работоспособности двигательной установки, важнейших автомобильных систем и водителя.
• На приборной панели освоить порядок работы с кнопками, через которые осуществляется управление основными режимами, в которых работает БК.

Для каждой модели кнопки могут быть в разном количестве, но функционально они подразделяются на следующие группы:

1. «маршрутный компьютер» — он отображает такие параметры как топливные остатки; расход бензина, текущий и общий; среднюю скорость; черный ящик;
2. « диагностический компьютер» — в этом режиме можно проследить параметры работы всех датчиков, приборов и систем с которыми БК имеет обратную связь; как правило, в этой группе могут оказаться такие команды как «предпусковой прогрев свечей зажигания при запуске в холодное время года», эту функцию еще называют коротко «Плазмер» и «Зимний запуск» при которой после поворота ключа зажигания на запуск автоматически включается режим «Плазмер» и кратковременно включается вентилятор в системе охлаждения для прогрева электролита в аккумуляторе, все это облегчает запуск в холодное время;
3. «техническое обслуживание» — в этой группе программируются команды начиная от времени прохождения очередного ТО, до замены масла или фильтра;
4. « диагностика, ошибки системы» — это отдельная группа, выдающая коды ошибок в работе двигателя. При высвечивании таких кодов надо проверить по инструкции БК установленного на машине, что обозначает данный код. В инструкции дается расшифровка всех кодов, запрограммированных в конкретном компьютере. После расшифровки принять меры к устранению ошибки или перепрограммированию БК.

• При наличии выносного блока-программатора, ознакомиться как с ним работать и при необходимости устанавливать нужные параметры. Если не хватает собственных знаний и навыков требуется обращаться в сервисный центр, который устанавливал данную опцию при покупке автомобиля в автоцентре, или осуществляет сервисное обслуживание данной модели бортового компьютера.

Поскольку на базовых моделях ВАЗ 2114 бортовой компьютер не устанавливается, то при заказе опции возникает вопрос — сколько стоит бортовой компьютер на ВАЗ 2114. В настоящее время выбор БК очень широкий и цена их колеблется в пределах 2500 — 5000 рублей.

Бортовой компьютер автомобиля это сложное электронное устройство, устанавливать его нужно только у профессиональных специалистов, которые имеют право на сервисное обслуживание этого оборудования. Следить за устойчивой работой этого бортового устройства значит следить за надежной работоспособностью двигателя своей машины и быть уверенным, что в критических ситуациях умная машина сообщит о всех недостатках.

Какие настройки важны во время эксплуатации

Штатный бортовой компьютер ВАЗ 2114 имеет вполне приличный функционал, но вот отсутствие оповещения об ошибках в системе датчиков делает его не таким пригодным к использованию. Поскольку нужно знать, где и что перестало работать, лучше установить более информативное устройство. Как пользоваться новой покупкой? Во всех случаях прилагается небольшая инструкция по эксплуатации, в которой есть основные условия монтажа компьютера, а также его первичные настройки. Интерфейс девайса достаточно простой, а управление и настройка бортового компьютера ВАЗ 2114 производятся посредством кнопок. Ничего сложного нет.

Теперь стоит поговорить о функциях, которые должны быть включены для удобного наблюдения за рабочим состоянием автомобиля. Они следующие:

• скорость авто;
• количество топлива в баке, его расход, как работает инжектор;
• данные о работе двигателя — опция показывает скорость оборотов, расход бензина, температуру в узле движка;
• значение напряжения в электронной сети;
• информация о работе системы охлаждения — обычно показывает температуру охлаждающей жидкости;
• расход воздуха для топливной смеси;
• считывание кодов ошибок и их расшифровка.

Все остальные функции, которыми располагает маршрутный компьютер, считаются второстепенными, и их включают по желанию. Бортовой компьютер ВАЗ 2114, инструкция которого имеет описание всех настроек, может работать вместе со звуковой и световой сигнализацией. Оповещение о неисправности будет передаваться посредством выбранного сигнала, так что водитель точно не пропустит поломки или ошибки. Допустим, инжектор неисправен, поэтому дозировка топлива нарушилась. Сработает световой индикатор, подключенный к топливной системе, что будет знаком для ее проверки.

https://youtube.com/watch?v=IcgLP258RYQ%3Ffeature%3Doembed

Как сбросить бортовой компьютер на «Четырке»

Автомобили «ВАЗ» семейства «Самара-2» оснащали бортовыми компьютерами только в люксовой модификации, причем ставили разные модели, поэтому единой инструкции о том, как сбросить бортовой компьютер 2114, не существует, зато, есть общий алгоритм. Ведь сброс настроек, равно как и обнуление счетчиков – это штатная процедура, предусмотренная в любом МК.

Общий алгоритм таков – если вы хотите сбросить (обнулить) какой-то параметр маршрутного компьютера на «ВАЗ 2114», то войдите в соответствующее меню и в нем выполните нужные действия. Но! Сбросить можно только те параметры, которые прописаны в памяти бортового компьютера, то есть удалить информацию об ошибках из памяти ЭСУД, равно как убрать их причину, через маршрутник не получится. Даже если вы очистите память блока управления и, каким-то образом через него удалите запись из памяти ЭБУ, причина ошибки никуда не денется, поэтому первая же проверка, которую ЭСУД проводит после включения зажигания, снова высветит ее.

Для того, чтобы сбросить какой-то отслеживаемый параметр или откатить установки до заводских, приходится выполнять довольно сложную последовательность действий, от выбора соответствующего меню, до нажатия или удержания нужной кнопки. Поэтому прежде, чем вы приступите к процедуре сброса бортового компьютера на «ВАЗ 2114», внимательно прочитайте инструкцию по эксплуатации именно этого девайса. Не пользуйтесь инструкциями для других моделей БК, особенно, если они от иных производителей.

Сброс настроек производят через соответствующее меню

Помните, не существует единой кнопки reset, нажав на которую вы сбросите нужный счетчик или откатите настройки до заводских. Поэтому перед любыми манипуляциями с карпьютером внимательно прочитайте инструкцию по эксплуатации и запомните порядок действий.

Расшифровка и значение кодов ошибок

БК ВАЗ 2114 показывает информацию о неисправностях по старому протоколу ОВД-1 в виде четырехзначного числа.

БК ШТАТ ВАЗ 2114

Обозначение отклонений в электронном блоке (ЭБУ) начинается с буквы «Р».

Расшифровка групп кодов БК типа «ШТАТ»:

• «0000» – поломки устройств выпуска и нейтрализации газов;
• «0100» – отклонения в снабжении воздухом ДВС;
• «0200» – неправильно выполняется подача топлива;
• «0300» – неисправности зажигания;
• «0400-0600» – показывают дефекты вспомогательных устройств, управления оборотами и бортовой сети автомобиля.

Информацию об отклонениях параметров основных узлов машины также можно посмотреть с помощью одометра.

Не каждая штатная модель автомобильного компьютера имеет хороший функционал, так что водители меняют заводской вариант с 2114 модели на покупной. Если вам захотелось поменять компьютер, то будьте готовы потратить немалую сумму. Начальная цена на устройства примерно 10-11 долларов. Такие «дешевки» могут оповещать водителя о работоспособности узлов, показывать температуру внутри системы, даже сохранять настройки, но вот ошибки различать не умеют. Как же выбрать подходящую модель для своего ВАЗ 2114?

Если хотите больше функционала, то придется искать бортовой компьютер на ВАЗ 2114 ценой от 30 долларов. Дорогие модели имеют оптимальный набор возможностей для информирования водителя. Самые дорогостоящие варианты, почти за 80 долларов, предоставляют расширенную функциональную базу и внедряются в электронную систему авто. Такие устройства способны не только считывать информацию, но и задавать свои параметры для работы электроники.
Стоит учесть, что некоторые устройства несовместимы с ВАЗ 2114 и 2109, а также некоторыми другими моделями. В качестве начальных вариантов стоит рассмотреть разработки фирм Штат и Multitronics.

Как установить бортовой компьютер на ВАЗ 2114

Еще не так давно на российских автомобилях за всеми параметрами следили по стрелкам на панели приборов. По приборам можно было узнать скорость, наличие топлива в баке, температуру жидкости в системе охлаждения, давление масла, зарядку. Но все данные были довольно приблизительные, и параметров не так уж и много. В последнее время на многих современных легковых авто все чаще стали штатно устанавливать более совершенные средства контроля, и таких девайсов становится все больше. В наше время современная техника позволяет более точно следить за техническим состоянием транспортного средства и вовремя выявлять все неполадки в нем.

Принцип работы бортового компьютера ВАЗ 2114

Поскольку на ВАЗ 2114 стоят инжекторные двигатели, то бортовой компьютер на этом автомобиле исполняет более широкий спектр функций, чем обычный маршрутный компьютер, стоявший на карбюраторных моделях. Очень большой спектр в его деятельности отведен диагностике и управлению работой систем и приборов двигателя. Он непосредственно взаимосвязан с ЭБУ, который отвечает в первую очередь за безупречную деятельность системы электронного впрыска.

Принцип действия БК на ВАЗ 2114 основывается на том, что это электронное вычислительное устройство:

• принимает сигналы от диагностируемых электронных датчиков двигателя через ЭБУ, выдает информацию о возникших ошибках на дисплей, а при необходимости отправляет управляющий сигнал на ЭБУ для корректировки параметров отдельных систем;
• принимает диагностику от приборов и систем не контролируемых электронным блоком управления и, если это аварийный сигнал, сообщает о нем водителю, выведением соответствующих значков на дисплей, а также подачей голосового извещения, если же это сигнал, требующий управляющего вмешательства, то БК, после анализа данных, отправляет обратный сигнал в соответствие с заложенной заранее программой.

Чем БК отличается от панели управления

Многие автовладельцы уверены, что в бортовом компьютере никакой потребности нет, все данные отображаются на приборной панели, и этого достаточно.

Но возьмем для примера спидометр. Как известно, он считывает обороты мотора, переводя из в скорость движения. Но если установить колеса большего диаметра, скорость повысится, но приборная панель будет работать по старой схеме, то есть вы будете превышать скоростные ограничения, хотя на спидометре все «в рамках закона».

Простые фиксаторы не справляются со своими задачами так, как на это способен БК. В теории можно вычислить только по приборной панели использованное количество горючего, текущий и средний расход топлива, количество пройденных километров и так далее. Но зачем сидеть за рулем и что-то подсчитывать, отвлекаться, если можно просто получить бортовик и смотреть на его экран, получая нужную информацию исходя из изменяющихся параметров.

Так что между БК и приборной панелью разница существенная.

Какими бортовыми компьютерами оснащали «ВАЗ 2115»

Наиболее частой моделью бортового компьютера (он же БК, маршрутный комп, МК, маршрутник или карпьютер), который штатно устанавливали на машины в люксовом исполнении, был 2114-3857010 (он же АМК-211501) от «Счетмаш». Аппарат выполнял все стандартные для таких устройств функции и отличался невысокой ценой, при этом был довольно живучим. Помимо информации, которую он получал от электронного блока управления, маршрутник работал со следующими датчиками:

• скорости (ДС);
• уровня топлива (ДУТ);
• внешней температуры (ДВТ).

Благодаря этому даже самый требовательный водитель «ВАЗ 2115» мог получить через бортовой компьютер всю техническую и эксплуатационную информацию, необходимую в дороге, если же какие-то параметры требовалось отслеживать заново, то нужно было сбросить (обнулить) их счетчики с помощью.

Установка

Чтобы подключить бортовик на свой ВАЗ 2114, быть большим специалистом не обязательно. Действуя согласно инструкции, вы сможете самостоятельно выполнить всю работу. Уделите только этому вопросу достаточно времени и сил.

1. Первым делом снимите заглушку, расположенную на приборной панели. Будем отталкиваться от того, что вы нашли для своего бортового компьютера место.
2. Сняв заглушку, ищите связку проводов, которые имеют девятиконтактный разъем. Все модели ВАЗ его имеют, потому ваша «четырнадцатая» исключением не станет.
3. Теперь подключайте этот разъем к вашему бортовому компьютеру.
4. Одно из важнейших мероприятий — это проведение К-линии.
5. Для этого возьмите провод примерно на 1 м в длину, и соедините его со вторым контактом колодки девятиконтактного разъема.
6. Второй конец провода подводят к колодке диагностики. Она располагается непосредственно под приборной панелью. Дабы облегчить самому себе задачу, советуем отсоединить панель с правой стороны.
7. Если у вас колодка Евро 2, провод с колодкой диагностики соединяется при помощи М-гнезда.
8. Если колодка Евро 3, тогда вам потребуется гнездо под номером 7.
9. В некоторых случаях на ВАЗ 2114 колодку Евро 3 монтируют вверх ногами. Потому обязательно обратите на это внимание при подключении, чтобы ничего не перепутать.
10. Выполнив подключение бортового компьютера, поставьте его в отведенное место и проверьте в работу.

https://youtube.com/watch?v=pjlLjo5VTqE%3Frel%3D1%26wmode%3Dtransparent

Диагностика автомобиля специальным оборудованием

Штатный бортовой компьютер ВАЗ 2114 дает возможность прочитывать ошибки, но без подробностей. Чтобы посмотреть уточненную расшифровку, применяют специальные диагностические приборы – автосканеры типа ОВД-2 с 16 контактами. Подключение адаптера к ноутбуку или планшету производится с предустановленной программой диагностики.

Совет! Посмотреть настройки софта и расшифровку кодов можно в инструкции, которая поставляется в комплекте с автосканером.

Разъем для подключения адаптера диагностики в автомобиле ВАЗ 2114 инжектор находится под прикуривателем. С помощью сканера можно смотреть диаграммы работы ДВС, расхода и уровня топлива, подробное описание кодов ошибок.

НАЗНАЧЕНИЕ БОРТОВОГО КОМПЬЮТЕРА

Бортовой компьютер на автомобиле является электронным компьютерным устройством, предназначенным следить за состоянием различных узлов машины и передавать информацию автовладельцу. В зависимости от технической оснащенности бортовые компьютеры (БК) могут быть разными по своей сложности, соответственно, и цена устройства может заметно различаться.

На автомашину ВАЗ 2114 с завода штатно устанавливается БК 2114-3857010. Девайс монтируется на панели правее комбинации приборов на одном уровне с ней. На тех моделях ВАЗ, которые не комплектуются таким устройством, на панели приборов в штатном месте предусмотрена заглушка и должен присутствовать 9-контактный разъем для подключения устройства.

В «родном» для 2114 БК можно просматривать на дисплее следующие параметры:

• Текущее время и дата;
• Время поездки за исключением остановок;
• Время поездки, включая остановки;
• Расход бензина в текущем времени;
• Средний и общий расход бензина за поездку;
• Пробег на остатке бензина в баке;
• Сигнал, когда остается минимум горючего в бензобаке;
• Общий уровень оставшегося топлива;
• Расстояние поездки;
• Среднюю скорость в течение поездки;
• Напряжение автомобильной сети;
• Сигнал, когда напряжение сети ниже допустимого.

В комплектации «Люкс» устанавливается бортовой (или маршрутный) компьютер АМК-211501, в котором добавлена прошивка, позволяющая диагностировать электронную систему управления двигателем (ЭСУД). Но многих обладателей ВАЗов моделей 2113,2114, 2115 штатная техника не устраивает своим ограниченным функционалом, и они стремятся установить более совершенный БК с большим набором контролируемых параметров. Их можно понять – сейчас существует много разных моделей от разных производителей.

Самые миниатюрный БК Штат Х-1М выполнен в виде кнопок.

Он монтируется над штатным расположением маршрутного компьютера вместо кнопочных заглушек. Среди интересных дополнительных функций у девайса можно отметить:

• «Плазмер» – прогрев свечей зажигания перед запуском мотора;
• «Тропик» – возможность менять температуру включения вентилятора и тем самым в жару исключить перегрев двигателя.

Всего в устройстве насчитывается 30 функций, а стоит БК около 1000 рублей. Более дорогие маршрутные компьютеры устанавливаются на штатное место и более функциональны. На дисплее модели «Орион БК-46» можно увидеть до 7 контролируемых параметров одновременно, при этом при отключении аккумулятора в устройстве сохраняются в памяти все данные. Цена вопроса порядка 2500-2800 руб.

Одна из самых продвинутых моделей БК для ВАЗ 2114 – «Gamma GF 415T». Здесь можно наблюдать такие интересные функции, как:

• Отображение на экране сразу трех мультидисплеев;
• Энергонезависимые кварцевые часы;
• Информирование о необходимости замене масел, фильтров, свечей и т. д.

Контролируемых параметров очень много, стоимость БК находится в пределах 4000-4600 руб. Многие системы оснащены звуковым оповещением, и такие компьютеры очень удобны в использовании.

ОШИБКИ

На бортовом компьютере можно прочитать все ошибки, возникающие в ЭСУД. Расшифровка кода ошибок ВАЗ 2114 идет по определенным кодам. Если ошибок нет, то на дисплее загорается надпись «Ошибки отсутствуют». Перечень ошибок большой, поэтому приведем лишь самые распространенные коды ошибок ВАЗ 2114:

• 0134 – нет активности датчика кислорода;
• 0116 – ошибка датчика температуры охлаждающей жидкости;
• 0172 – обогащенная топливная смесь;
• 0300- наличие пропусков в зажигании;
• 0340 – неисправен датчик фаз;
• 0505 – сбои в регуляторе ХХ.

Ошибки бортового компьютера ВАЗ 2114 сбрасываются согласно инструкции каждой конкретной модели комбинацией нажатия кнопок, но общий сброс можно сделать, отсоединив на время одну из клемм аккумулятора.

Установка компьютера на автомобиль

Наименование сигналов и номера контактов вилки компьютера приведены в таблице 1.

Описание контактов компьютера приведено в таблице 2

Продолжение таблицы 2

4.1 Установка компьютера на автомобиль с двигателем карбюраторного типа

Компьютер устанавливается в салоне автомобиля в специальное гнездо панели приборов (рисунок 2) или в любое удобное для наблюдения место с учетом оптимального угла обзора индикатора, соответствующего положению стрелки часов на 10 ч 30 мин (слева и сверху от перпендикуляра к плоскости индикатора), с помощью кронштейна, входящего в состав КМЧ. Подключение компьютера и датчиков к автомобилю проводить согласно рисунку 2 с помощью КМЧ (позициями обозначены элементы КМЧ):

1. Винт В.М6-6g х14.58.016 ГОСТ 1491-80 — 2 шт
2. Гайка М6.58.016 ГОСТ 5927-70 — 2 шт.
3. Шайба 6.01.10.016 ГОСТ 11371-78 — 4 шт.
4. Шланг (наружный диаметр 14,5 мм) — 2 шт.
5. Хомут (внутренний диаметр 14,5 мм) — 2 шт.
6. Гайка (квадратная) — 4 шт.
7. Винт В.М4-6g х12.58.016 ГОСТ 1491-80 — 4 шт.
8. Шайба 4.01.10.016 ГОСТ 11371-78 — 8 шт.
9. Шланг (наружный диаметр 10 мм) — 1 шт.
10. Заглушка — 1 шт.
11. Хомут (внутренний диаметр 10,5 мм) — 2 шт.
12. Колодка Х3 — 1 шт.
13. Жгут — 1 шт.
14. Колодка Х6 — 1 шт.
15. Кронштейн — 1 шт.

4.1.1 Установка ДСА

Для установки ДСА необходимо выполнить следующие операции:

• — отсоединить гибкий вал тросика спидометра от привода спидометра коробки передач;
• — присоединить к приводу спидометра коробки передач ДСА с крутящим моментом затяжки от 6 до 8 Нм;
• — на выходной вал ДСА подсоединить гибкий вал тросика спидометра, предварительно скрутив защитный колпачок с ДСА.

4.1.2 Установка ДРТ

Для установки ДРТ необходимо выполнить следующие операции:

• — закрепить ДРТ с помощью крепежных деталей поз. 1, 2, 3 на кузове автомобиля в моторном отсеке так, чтобы патрубок « Выход » ДРТ был расположен горизонтально и ниже патрубка подвода топлива карбюратора на расстоянии от 10 до 20 мм;
• — снять шланг, соединяющий топливный насос и карбюратор;
• — установить шланги поз. 4, соединяющие топливный насос с патрубком « Вход » ДРТ и патрубок « Выход » ДРТ с входным штуцером карбюратора с помощью крепежных деталей поз. 5, 6, 7, 8;
• — снять шланг с выходного штуцера возвратной магистрали карбюратора и установить его на патрубок « Возврат » ДРТ;
• — поставить шланг поз. 9 с заглушкой поз. 10, закрепив его с помощью крепежных деталей поз. 6, 7, 8, 11, на выходной штуцер возвратной магистрали карбюратора.

Примечание — При установке ДРТ на автомобили, в топливной системе которых нет возвратной магистрали, заглушку поз. 10 установить на патрубок « Возврат » ДРТ.

4.1.3 Установка ДВТ

ДВТ установить внутри переднего бампера в отверстие диаметром 12 мм на его нижней плоскости слева по ходу движения автомобиля.

4.1.4 Подключение компьютера к цепям автомобиля

Подключение компьютера и датчиков между собой и к электрооборудованию автомобиля типа ВАЗ 2108, ВАЗ 2109 проводить в следующей последовательности:

• — открыть капот автомобиля. Отсоединить провод от клеммы « — » аккумуляторной батареи;
• — снять ручки с рычагов пульта управления системой вентиляции и отопления салона. Вывернуть четыре самонарезающих винта крепления накладки консоли панели приборов и отвести ее от панели приборов;
• — вынуть гнездовые контакты проводов красно-черного и оранжевого цвета из колодки выключателя аварийной сигнализации (цепи « 15/1 » и « 30 ») и подсоединить их с помощью колодки поз. 12 (« Х3 ») к вилке « Х2 » жгута поз. 13. На место гнездовых контактов, изъятых из колодки выключателя аварийной сигнализации, подсоединить гнездовые контакты « 5 » (цепь « 30 »), « 3 » (цепь « 15/1 ») жгута поз. 13;
• — разъединить двухклеммовую колодку жгута автомобиля проводов белого и черного цвета, подходящего к лампе подсветки рычагов пульта управления системой вентиляции и отопления, и подключить к ним соответствующие двухклеммовые колодки « Х8 », « Х9 » жгута поз. 13 с проводами белого и черного цвета;
• — отсоединить от колодки комбинации приборов провод с гнездовым контактом, идущий от ДУТ, в соответствии со схемой электрооборудования автомобиля и подсоединить его с помощью колодки поз. 14 (« Х6 ») к колодке « Х5 » жгута поз. 13. В гнездо колодки комбинации приборов вместо снятого провода установить гнездовой контакт « 8 » жгута поз. 13;
• — отвернуть две гайки крепления монтажного блока и приподнять его вверх до образования щели между его корпусом и резиновой прокладкой, в которую провести из салона в коробку воздухопритока провода с двумя трёхклеммовыми колодками « Х1 » ДРТ и « Х7 » ДСА. Установить на место и закрепить монтажный блок;
• — выдавить резиновый уплотнитель из отверстия в центре перегородки коробки воздухопритока и моторного отсека. Провести в образовавшееся отверстие провода датчиков. Разрезать от края до центра резиновый уплотнитель, вставить в разрез провода датчиков и установить уплотнитель на место;
• — подсоединить колодки жгута поз. 13 к датчикам: колодку « Х1 » к ДРТ, а « Х7 » к ДСА. ДВТ подключить к колодке « АМР » жгута поз. 13. Подсоединить к компьютеру девятиклеммовую колодку « ХS » жгута поз. 13. Компьютер вставить в гнездо панели приборов. В зависимости от типа комбинации приборов произвести установку таблицы уровня топлива в соответствии с 3.6.

4.2 Установка компьютера на автомобиль ВАЗ с двигателем, оснащенным ЭСУД

Подключение компьютера к автомобилю ВАЗ с двигателем, оснащенным ЭСУД, проводить согласно рисунку 1 с помощью КМЧ1 (позициями обозначены элементы КМЧ1):

1. Колодка Х3 — 1 шт.
2. Колодка Х6 — 1 шт.
3. Жгут — 1 шт.
4. Кронштейн — 1 шт.

Гнездовой контакт « 1 » жгута поз. 3 (цепь сигнала расхода топлива) подключить к колодке жгута автомобиля, связанной с ЭСУД, в соответствии со схемой электрооборудования автомобиля. Гнездовой контакт « 9 » жгута поз. 3 (цепь с сигналом от ДСА), подключить к комбинации приборов (при наличии выхода для подключения компьютера) или к колодке жгута автомобиля, связанной с ЭСУД. Вилка « Х10 » жгута поз. 3 подключается к контакту « М » колодки диагностики автомобиля.

Примечание – Если в автомобиле не установлена АПС, то в колодке блока управления АПС необходимо установить перемычку между контактами « 9 » и « 18 ». Подключение ДВТ, ДУТ, а также цепей питания и подсветки проводить аналогично 4.1.4 или в соответствии со схемой электрооборудования автомобиля и назначением сигналов, приведенных в таблице 1.

Девятиклеммовую колодку « ХS » жгута поз.3 соединить с компьютером.

Компьютер вставить в гнездо панели приборов. В зависимости от типа комбинации приборов произвести установку таблицы уровня топлива в соответствии с 3.6.

На автомобиль ВАЗ-2115, выпущенный после 1 января 2002 года, с двигателем, оснащенным ЭСУД, компьютер устанавливается на штатное место без использования КМЧ1. Подключение к цепям автомобиля производится к колодке жгута автомобиля, расположенной в нише для установки компьютера.

Примечание – ДВТ, устанавливаемый в автомобилях ВАЗ 2115, можно использовать только совместно с одним из устройств: комбинацией приборов или компьютером, при этом цепь ДВТ от устройства, в котором этот ДВТ не используется, должна быть отключена.

4.3 Установка компьютера на автомобиль ГАЗ-3110

Установку компьютера на автомобиль ГАЗ-3110 с ЭБУ МИКАС 5.4, МИКАС 7.1, 301.3763 000-01 проводить с помощью КМЧ2, в который входят Жгут РЮИБ6.640.786 и Кронштейн РЮИБ6.133.502-01. Компьютер устанавливается с помощью кронштейна в салоне автомобиля в удобном для наблюдения месте с учетом оптимального угла обзора индикатора, соответствующего положению стрелки на 10 ч 30 мин (слева и сверху от перпендикуляра к плоскости индикатора).

4.3.1 Монтажные работы по подключению компьютера к цепям автомобилей ГАЗ-3110, ГАЗ-3102 с помощью КМЧ2 проводить в соответствии с рисунком 3 следующим образом.

• Отвернуть четыре винта крепления и снять облицовку комбинации приборов, вынув её на себя.
• Промаркировать и отсоединить штекерные колодки центрального переключателя света и корректора света фар. Отвернуть четыре винта крепления комбинации приборов.
• Повернуть комбинацию приборов на 90⁰ и вынуть из панели приборов. Отсоединить штекерные колодки жгута автомобиля от комбинации приборов.
• Извлечь гнездовой контакт « 7 » из колодки жгута автомобиля « ХР2 », вставить его в колодку « Х7 », входящую в КМЧ2 и соединить с колодкой « Х6 » жгута КМЧ2.
• Гнездовой контакт « 6 » вставить в гнездо « 7 » колодки « ХР2 ». Извлечь гнездовой контакт « 5 » из колодки жгута автомобиля « ХР1 », вставить его в колодку « Х8 » и соединить с колодкой « Х5 » жгута КМЧ2.
• Гнездовой контакт « 8 » вставить в гнездо « 5 » колодки « ХР1 ». Извлечь гнездовой контакт « 2 » из колодки жгута автомобиля « ХР3 », вставить его в колодку « Х3 » и соединить с колодкой « Х10 » жгута КМЧ2.
• Гнездовой контакт « 3 » вставить в гнездо « 2 » колодки « ХР3 ».
• Извлечь гнездовой контакт « 10 » из колодки жгута автомобиля « ХР3 », вставить его в колодку « Х11 » и соединить с колодкой « Х9 » жгута КМЧ2.
• Гнездовой контакт « 9 » вставить в гнездо « 10 » колодки « ХР3 ».
• Провод от контакта « 2 » колодки « XS » жгута КМЧ2 протащить через резиновый уплотнитель в моторный отсек автомобиля до колодки диагностики, расположенной на панели передка справа от водителя.
• Зачистить от изоляции участок провода (серого цвета с красными полосками) длиной 5 мм, подключенного к контакту « 11 » колодки диагностики на расстоянии 3 см от контакта. Методом накрутки подсоединить провод к зачищенному участку и заизолировать его лентой ПВХ.
• Установить ДВТ в отверстие диаметром 12 мм на переднем бампере автомобиля слева по ходу движения. Разъем « Х4 » с проводами протащить через резиновый уплотнитель в моторный отсек и далее подключить к разъему ДВТ.

• Короткий провод от разъема « Х4 » подсоединить к корпусу автомобиля под один из винтов.
• Отвернуть два нижних шурупа крепления панели передней пепельницы.
• Открыть пепельницу и открутить два верхних шурупа крепления панели передней пепельницы.
• Вытянуть панель передней пепельницы на себя.
• Отключить штекерные колодки прикуривателя.
• Штыревую колодку « Х2 » жгута КМЧ2 соединить с розеткой разъема прикуривателя, входящей в состав жгута автомобиля.
• Вилку разъема прикуривателя соединить с розеткой « Х1 » жгута КМЧ2.
• Колодку « ХS » жгута КМЧ2 соединить с колодкой компьютера. Установить панель прикуривателя и комбинацию приборов на свои места. 4.3.2 Установить тип комбинации приборов автомобилей ГАЗ-3110 в соответствии с 3.6.

4.3.3 Выбрать тип контроллера ЭБУ–3 (ECU.3) в соответствии с 3.8.3.

4.4 Установка устройства парковки автомобиля

Устройство парковки автомобиля состоит из блока управления, к которому подключены датчик импульсный R (правый), датчик импульсный L (левый) и жгут Х1, а также кронштейна для крепления датчиков к автомобилю (по усмотрению потребителя).

Блок управления устанавливать в салоне автомобиля или в багажном отсеке, датчики устанавливать на заднем буфере автомобиля.

Подробные рекомендации по вариантам установки датчиков имеются в сопроводительной документации на устройство парковки автомобиля РЮИБ.453688.501 ЭТ.

Подключение устройства парковки автомобиля к цепям автомобиля производить в соответствии с рисунком 4.

• Проложить провода жгута питания устройства парковки автомобиля от блока управления до места установки компьютера. Извлечь из колодки « С » жгута подключения компьютера к цепям автомобиля гнездовой контакт гнезда « 7 », с гнездового контакта черного провода жгута питания устройства парковки автомобиля снять корпус « Х6 » и одеть его на гнездовой контакт, извлеченный из колодки « С », соединить гнездовой контакт в корпусе « Х6 » с вилкой « Х5 ».
• Гнездовой контакт черного провода жгута питания устройства парковки автомобиля вставить в гнездо « 7 » колодки « С ».
• Короткий красный провод подключить к цепи питания фонарей заднего хода, красный провод с гнездовым контактом в корпусе « Х8 » оставить неподключенным.
• Извлечь из колодки « С » гнездовой контакт гнезда « 2 » (если он там имеется), с гнездового контакта зеленого провода жгута питания устройства парковки автомобиля снять корпус «Х7 » и одеть его на гнездовой контакт, извлеченный из колодки « С », соединить гнездовой контакт в корпусе « Х7 » с вилкой « Х9 ».
• Гнездовой контакт зеленого провода жгута питания устройства парковки автомобиля вставить в гнездо « 2 » колодки « С ».
• После окончания монтажных операций подключить к блоку управления разъемные соединители в соответствии с рисунком 4.

Инструкция по установке штатного бортового компьютера на ВАЗ 2114

Еще несколько лет тому назад электроника в автомобиле являлась настоящим предметом роскоши, она была доступна только в самых дорогих моделях.

Но время летит, технологии меняются. Теперь даже самые простые, доступные автомобили имеют в своем арсенале внушительное количество электронных устройств, обеспечивающих работу буквально каждой системы, следящих за состоянием машины и отдельных ее узлов.

С этой точки зрения модели ВАЗ не отличаются изыском и широким ассортиментом электроники. Потому многие решают самостоятельно установить себе бортовой компьютер.

Какие параметры отображает экран БК

Подключив бортовик, вы сможете получать доступ к большому количеству информации и данных о работе своего автомобиля.

Большинство компьютеров, подходящих для ВАЗ 2114, отображают следующие данные:

https://youtube.com/watch?v=IcgLP258RYQ%3Frel%3D1%26wmode%3Dtransparent

ПОДКЛЮЧЕНИЕ

Схема подключения бортового компьютера на ВАЗ 2114 простая – она не требует специальной подготовки или особой квалификации. Поэтому подключение бортового компьютера на ВАЗ 2114 можно осуществить своими руками, к каждому устройству обязательно прилагается подробная инструкция.

Принцип подключения у всех БК одинаков, поэтому подробнее рассмотрим, как бортовой компьютер поставить на ВАЗ 2114:

1. Обесточиваем автомобиль (отсоединяем клеммы аккумулятора).
2. Удаляем штатную заглушку с панели приборов.
3. Находим 9-контактный разъем.
4. Демонтируем заглушку диагностического разъема.
5. Снимаем левую нижнюю боковину центральной консоли на панели приборов.
6. Берем кусок провода (около 1 м длиной) и подключаем его по следующей схеме. Этот провод на схеме обозначен как К-линия белый. То есть, проводом соединяем клемму «7» (Евро-3) или клемму «М»(Евро-2) в диагностическом разъеме с клеммой «2» в колодке БК.


7. Ниже показано подключение провода к разъемам.


8. Соединяем разъемы БК.




9. Устанавливаем БК на свое штатное место.

Вот в целом и все, установка бортового компьютера на ВАЗ 2114 произведена.

Какие БК ставят на ВАЗ 2114

Основные типы маршрутных бортовых компьютеров:

1. «ШТАТ» – небольшой прибор со встроенными функциями нагрева свечей и изменения пороговой температуры срабатывания вентилятора радиатора охлаждения двигателя.
2. «ГАММА» – компьютер с точными кварцевыми часами и системой оповещения о плановом ТО. Показывает информацию на 3 мультидисплеях.
3. Multitronics Comfort – БК с цветным экраном, расшифровкой параметров ЭБУ, расход топлива, проверяет и удаляет ошибки.
4. АМК 211501 показывает подробную расшифровку параметров автомобиля и помогает водителю при парковке.

На заводе устанавливают штатный БК 2114/3857010 старого типа, который проверяет работу систем машины и делает диагностику ДВС с выводом кодов ошибок на экран дисплея.
