Что в автомобиле можно проверить с помощью компьютерной диагностики

По описанию ЭБУ можно сделать краткие выводы, чем именно полезна диагностика, и что можно проверить с помощью ноутбука, сканера и ПО.

При правильном подходе автовладелец или мастер на СТО выявляет причину поломки после сравнения текущих и заводских показателей. При значительном расхождении параметров выпадает ошибка, по которой можно судить о характере неисправности.

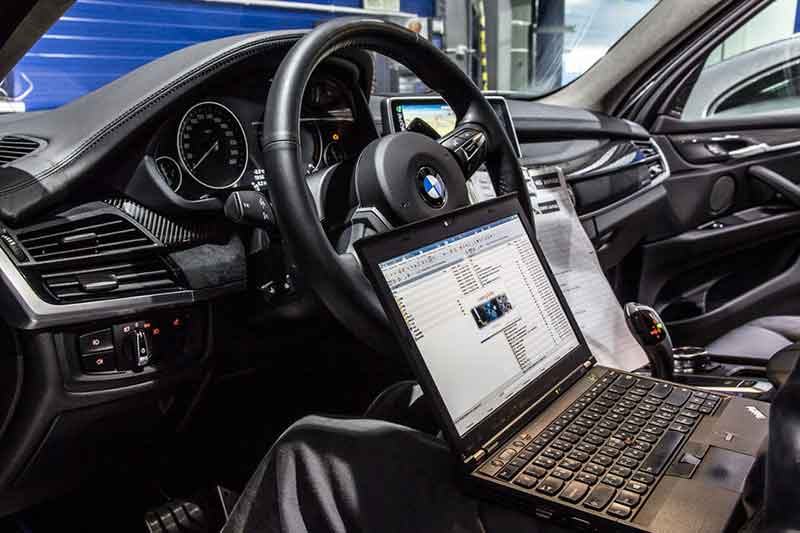

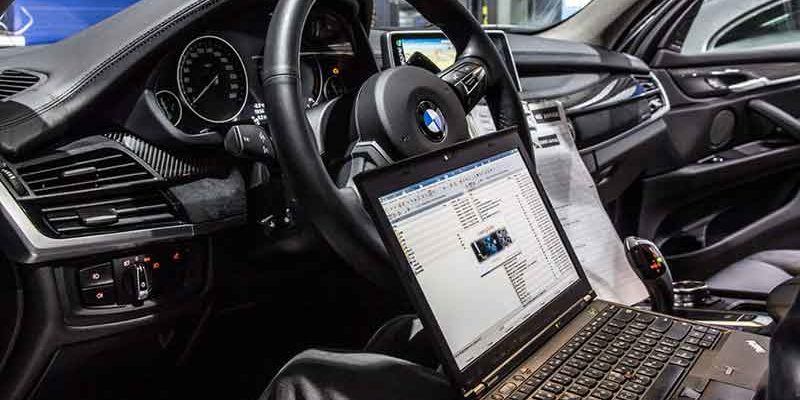

Диагностика автомобиля с помощью ноутбука позволяет проверить следующие элементы авто:

  1. Двигатель. Проверка необходима при перегреве мотора, повышении расхода топлива, сбоях в работе, проблемах с пуском или появлении посторонних шумов. Не обойтись без диагностики при появлении ошибки Check Engine на приборной панели. С помощью компьютера можно посмотреть скорость ХХ, производительность мотора, позицию заслонки дросселя и число оборотов. Своевременное выполнение работ позволяет вовремя внести изменения в машину и избежать дорогого ремонта. Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
  2. АКПП. Компьютерная диагностика помогает определить состояние коробки-автомат. Работа выполняется при трудностях с включением какой-либо скорости, появлении шумов и сбоях в работе, симптомах течи масла и т. д. Во время работ считываются коды ошибок ЭБУ, собираются и контролируются параметры температурных датчиков, анализируется позиция ручки АКПП и т. д.
  3. Подвеска. Во время компьютерной диагностики с помощью ноутбука можно изучить состояние ходовой автомобиля. Проверка необходима при появлении гула или стука в подвеске, чрезмерном износе шин, странном гуле при движении, ошибках в работе ABS и т. д.
  4. Возможна проверка и других электронных систем, все зависит от конкретной марки автомобиля.

Компьютерная диагностика полезна и при покупке машины, ведь с ее помощью можно узнать состояние ТС, работоспособность всех систем, наличие ошибок и неисправностей.

Многие продавцы «глушат» лампочку Check Engine, чтобы она не отпугивала покупателей. Своевременная проверка позволяет выявить проблему и отказаться от сделки с недобросовестным продавцом.

После изучения электроники авто можно сделать вывод о пробеге, оценить расходы на ремонт и принять решение об актуальности покупки машины.

Краткое описание устройства для контроля

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Обозначение распиновка OBD – 2 используют для проверки соответствия стандарту во время диагностики и контроля работы двигателей автомобилей и агрегатов, установленных на шасси. Устройство выполнено в виде диагностирующего разъема, для подключения приборов, производящих контроль за выхлопными газами и работойвсего авто без перебоев. РаспиновкаOBD-2 представляет собой набор требований, которые должны выполнять все автопроизводители.

Код ошибки:  Где находится разъем для диагностики Лада Гранта: фото и видео

Требуется обязательное нахождение разъема в салоне на расстоянии не меньше 18 см от рулевой колонки.Система универсальна для всех автомобилей, имеет стандартный цифровой протокол САN, позволяющий снимать данные в любой промежуток времени. Можно производить подробную идентификацию разных неполадок в машине.

При диагностике импортных машин используют добавочные линии K – Line и L – Line, а также цифровые способы передачи показателей – САN.

Контролирующая функция поддерживается шестнадцатью контактами:

  • контакт номер один – его устанавливают на заводе — изготовителе;
  • второй относится к шине J 1850;
  • номер три тоже ставит автопроизводитель;
  • четвертый – для контроля заземляющих контактов авто — шасси;
  • номер пять контролирует заземляющую сеть сигнальной линии;
  • контакт под номером шесть отвечает за САN цифровую шину;
  • номер семь – ISO 9141 – 2, K – Line;
  • восемь и девять установлен автопроизводителем;
  • десятый контролирует шину САNJ 1850;
  • номера одиннадцать, двенадцать и тринадцать тоже установлены на автозаводе;
  • контакт номер четырнадцать контролирует шину САNJ 2284;
  • пятнадцать – ISO 9141-2, L – Line;
  • шестнадцатый контролирует напряжение аккумулятора.

Система управления двигателем: основные компоненты, принцип работы

Главный элемент системы управления силовым узлом — ЭБУ. Аббревиатура расшифровывается, как «Электронный Блок Управления».

Задача контроллера состоит в сборе информации от многочисленных датчиков с последующей обработкой полученных сведений и передачей команд исполнительным элементам.

ЭБУ является неизменным элементом бортовой сети машины. Он постоянно обменивается данными с АБС, АКПП, системами безопасности и стабилизации, круиз- и климат-контролем.

Информация передается по шине типа CAN, объединяющей электронные и цифровые устройства машины в общий интерфейс. Такой принцип работы позволяет ЭБУ контролировать процессы, которые происходят в автомобиле.

Базовые функции ЭБУ:

  1. Контроль и управление подачей горючего в двигателях инжекторного типа.
  2. Оптимизация работы зажигания.
  3. Регулирования фаз газораспределения.
  4. Анализ компонентов выхлопных газов.
  5. Регулирование температуры и ее поддержание на оптимальном уровне.
  6. Контроль работы системы рециркуляции газов и т. д.

На ЭБУ приходят сведения о позиции коленвала и частоте его вращения, скорости машины, напряжении сети и т. д. Всего в устройство поступают данные с более чем двух десятков датчиков.

Также в контроллере предусмотрена система, информирующая человека о поломках или сбоях в работе. Об ошибке свидетельствует зажигание лампочки Check Engine.

Для каждого сбоя предусмотрен индивидуальный код, а собранные данные хранятся в памяти и предоставляются по запросу автовладельца.

Подробно разобраться как это работает можно на примерах:

Pin extractor. извлекаем pin’ы из разъемов

Всем привет!

В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями о наборе Pin экстракторов (не знаю как более правильно обозвать эти штуки), заказанных мною на eBay. Было это давно, но ввиду неблагоприятных погодных условий, руки до их практического тестирования дошли у меня совсем недавно.

Код ошибки:  Коды ошибок и их расшифровка на Volkswagen Polo V седан: диагностика, удаление

Так как мне периодически приходится ковыряться в проводке авто и извлечением/установкой обратно в колодки пинов заниматься приходится периодически, то о покупке чего-то подобного я размышлял давно. Конечно, можно было бы продолжать пользоваться парой булавок, но это, скажу я вам, занятие для мазахистов. Особенно если приходится извлекать пин из разъема, расположенного в не самом удобно месте.

Посылка была отправлена с треком, отслеживающимся по территории Китая, вся информация по нему доступна для просмотра по этой ссылке.

Пришли экстракторы в обычном полиэтиленовом пакетике.
Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
В продаже есть несколько вариаций: можно купить 3 штуки, можно 8 штук, а можно 11. Я выбрал последний вариант, так как никогда не знаешь какой провод придется выдергивать из пластиковой обоймы.

Все экстракторы были соединены между собой скруткой, кольцо также было в комплекте. Почему было не одень их на него — загадка.
Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
В комплекте имеются экстракторы трех различных типов: четыре штуки для пинов с одним фиксатором, четыре штуки для пинов с двумя фиксаторами и три штуки для круглых пинов. В общем, варианты на все случаи жизни. Выглядят они следующим образом:
Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
К качеству изготовления претензий особых нет. Металл достаточно твердый, во время работы не гнется. Но если задаться целью, то тоненькие «иголки» можно без проблем согнуть в ручную. Но так как особой нагрузки во время использования по назначению на них не приходится, то проблем с этим быть не должно. Кольца покрыты чем-то черным, не то пластиком, не то резиной. Покрытие в меру мягкое, не скользит в руках. Одел все экстракторы на одно комплектное кольцо и понял, что так делать нельзя. Из кольца получился щетинистый ёж, который толком в руки не взять.

Теперь о размерах:
1. экстракторы для пинов с одним фиксатором (ширина «иглы»): 0,8 мм., 1 мм., 1,2 мм. и 1,4 мм.;
2. экстракторы для пинов с двумя фиксаторами (расстояние между «иглами»): 2 мм., 3 мм., 4,5 мм. и 6 мм.;
3. круглые экстракторы (диаметр): 2 мм., 2,6 мм. и 3,2 мм.

В общем, ни одна колодка не устоит 🙂

Больше ничего интересного в их внешнем виде и устройстве нет, а значит можно переходить к практическим испытаниям. Так как за окном была зима и холодно (да и сейчас не лучше), то для тестового испытания были использованы разъемы, найденные в кладовой. Постарался взять максимально разнообразные, правда, не сильно получилось. В общем, тестовая проверка будет проводиться на них:
Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
Суть работы экстракторов сводится к следующему: вставляем его со стороны подключения разъема, «иглы» (или «игла») экстрактора сжимают усики-фиксаторы, тянем за провод в обратном направлении и достаем его из колодки. Вот на этой картинке все более наглядно:
Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
Но теория теорией, а как оно будет на практике надо удостовериться самому. Начал с самого большого разъема с 5 проводами:
Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
Вставляем — тянем — получаем результат:
Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
Через 15 секунд:
Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
Прям аж затягивает процесс 🙂

Код ошибки:  Программаторы для автомобилей Toyota Land Cruiser по лучшим ценам в Москве с доставкой

Переходим к следующему разъему, на этот раз более компактному. Также никаких проблем, а на извлечение провода ушло секунд 5, не больше.
Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
Последний подопытный:
Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
Провод из него:
Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
При ближайшем рассмотрении контакта типа «мама» видно, что каких-либо повреждений на нем совершенно нет. Единственное, что свидетельствует о его извлечении — небольшая царапинка на усике-фиксторе, а значит он без проблем может быть установлен обратно:
Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
Оказывается, экстракторы и вправду, работают 🙂 Причем очень даже неплохо. Раньше приходилось мучиться используя иглы или скрепки, а в самых критических случаях перекусывать провод или ломать разъем. Сейчас же с этим покончено. На то, чтобы извлечь пин из разъема требуется пара секунд, если к нему есть прямой доступ, и немного дольше времени если разъем находится в неудобном или труднодоступном месте.

Экстракторы уже прошли испытание в реальных условиях. Надо было «выдернуть» из колодки провод, отвечающий за автоматическую работу омывателя фар. Проблем не было:
Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
В завершении хочу сказать, что эту покупку, однозначно, можно считать удачной. Возможно, тем, кто никогда не пытался выдернуть проводок из пластиковой коробочки это не актуально, но тем, кто периодически сталкивается с подобной задачей, следует обратить внимание на это набор. Ну и главное его преимущество даже не в том, что он способен сократить время, а в том, что он сбережет нервы 🙂 Ведь ковыряться в разъеме и пытаться выдернуть последний неподдающийся провод — то еще мучение, способное вызвать кучу эмоций (не самых положительных). Так что я остался доволен. А для большего удобства использования разделил экстракторы на два набора, повесив их на 2 разных кольца.

На этом, пожалуй, все. Спасибо за внимание и потраченное время.

Адаптеры, существующие на рынке

Современный рынок предлагает большой выбор адаптеров, позволяющих осуществлять диагностику автомобиля через ноутбук.

Основные типы:

  1. ELM OBD2 — удобные в применении сканеры, работающие на чипе ELM 327, предназначенные для самостоятельного чтения ошибок машины и их устранения без посещения СТО. Оригинальные адаптеры этой серии поставляются с микропроцессором типа Microchip PIC18F25k80, диском программного обеспечения, списком неисправностей и уроками по проведению диагностики. Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
  2. VAG COM адаптеры — устройства, предназначенные для проверки немецких автомобилей группы VAG. Такие девайсы применяются профессионалами на СТО, но могут использоваться и обычными автовладельцами в условиях гаража. Достаточно поставить на компьютер необходимую программу. Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пиновКак разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пиновКак разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
  3. Мультимарочные сканеры — универсальные устройства, справляющиеся с проверкой большинства современных марок автомобилей. Во время диагностики можно проверить и стереть коды поломок, сбросить сервисные интервалы, отобразить характеристики системы, кодировать ЭБУ и активировать специальный режим, изучить состояние исполнительных устройств. Кроме того, с их помощью можно имитировать команды от датчиков и контролировать изменения в системе.
    Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
    Launch Creader 3001 RUS
  4. Дилерские сканеры — профессиональный вариант устройств для диагностики автомобиля, позволяющий выполнить комплексную проверку. Такие автосканеры работают только с машинами определенной марки.
    Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
    iCarsoft i905 — автосканер для Toyota / Lexus

Как видно, рынок автомобильных сканеров для диагностики весьма широк. При этом не все оборудование подходит для самостоятельной проверки машины в гаражных условиях.

Инструкция по диагностике авто с помощью ноутбука в 10 шагов

Процесс диагностики ТС с помощью Scan Tool Pro достаточно прост, чтобы сделать работу своими руками и не привлекать к помощи работников СТО.

Проделайте следующие шаги:

  1. Подготовьте ноутбук и установите на него необходимое программное обеспечение. Сразу после этого введите активационный ключ для получения доступа ко всем функциям. Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
  2. Скопируйте папку с названием «ru» в папку /locate для получения русскоязычного интерфейса. Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
  3. Войдите в программу и в перечне доступных языков выберите русский. Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
  4. Подключите сканер к разъему OBD-2 или используйте для этого переходник, о котором упоминалось ранее в статье. Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
  5. Включите на ноутбуке возможность соединения по Bluetooth и соединитесь с V-Link. Первоначальный пароль, если он не менялся, будет 0000 или 1234. Попробуйте оба варианта. Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
  6. Определите COM для подключения адаптера. В приведенном примере используется COM5. Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
  7. Перезагрузите программу, а после перейдите в раздел Установки, а там войдите в категорию Связь. Сделайте выбор в пользу ручных настроек.
  8. В раскрывшемся перечне поменяйте COM1 на COM5, а после жмите ОК. Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пиновКак разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пиновКак разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
  9. Кликните на кнопку «Соединить» и выждите, пока не начнется процесс синхронизации. Если работа сделана правильно, в конце отображается отчет.
  10. Изучите Таблицу оперативных данных на факт текущих параметров датчиков и контролируйте работоспособность систем машины. Перейдите в раздел «Коды ошибок» для изучения особенностей обозначений и их расшифровки. Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пиновКак разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пиновКак разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов

Как видно из инструкции, процесс диагностики автомобиля не должен вызывать трудностей даже в случае, если работа делается самостоятельно. Главное — установить ПО на ноутбук и правильно подключить сканер к диагностическому разъему транспортного средства.

История создания

Технология ОБД берет свое начало в 50-х годах прошлого века. Тогда власти США задумались над защитой экологии, поскольку наполнение материка транспортными средствами привело к ее ухудшению.

Технология разрабатывалась Сообществом инженеров сферы автомобилестроения. Поначалу она позволяла только контролировать работу системы рециркуляции отработанных газов, подачи горючего, работу лямбда-зонда, управляющего модуля и т.д.

В общем все, что контролировала технология, так или иначе относилось к выхлопным газам.

Спустя несколько десятков лет, в 1996 году правительством была создана еще одна концепция ОБД2, ее установка была обязательна на все транспортные средства.

В странах Европы был принят стандарт ЕОБД, который основан на технологии ОБД2. В ЕС этот стандарт был введен на все машины, выпущенные после января 2001 г (видео снято каналом Mr Emelya).

Распиновка разъема ОБД2 представляет собой список требований, которые должны соблюдать все без исключения производители транспортных средств.

В соответствии с международными стандартами, данный разъем должен быть расположен не дальше, чем в 18 см от рулевого колеса.

Эта система считается универсальной, поскольку она работает со стандартным цифровым протоколом, с помощью которого можно получить подробные данные о неполадках в работе авто.

Что касается непосредственно распиновки, то сам разъем оснащен 16 контактами, распиновка такова:

  1. Определяется производителем транспортного средства.
  2. По этому контакту осуществляется связь с шиной J1850.
  3. Этот контакт также определяется производителем авто.
  4. Осуществляет контроль заземления контактов транспортного средства.
  5. Предназначен для контроля заземляющей составляющей сети сигнальной линии.
  6. Данный контакт связан с цифровой шиной CAN.
  7. Связь с K-Line или ISO 9141.
  8. Определяется автопроизводителем.
  9. Аналогично — устанавливает производитель.
  10. Используется для контроля работы шины CANJ 1850.
  11. Назначение зависит от производителя авто.
  12. Также устанавливается компаний при выпуске авто.
  13. Определяется автопроизводителем.
  14. Предназначен для осуществления контроля шины CANJ 2284.
  15. Применяется для обеспечения связи с линией L-line либо ISO 9141-2.
  16. Контакт, связанный с аккумулятором автомобиля (автор видео — канал shlepanovan).

Микропрограммы для диагностики ваз, газ, уаз, иж, заз, камаз, маз, паз, урал

Название микропрограммного модуляТип ЭБУДиагностируемые системыМодели автомобилей, модель двигателяОсновные возможности
Коды неисправ- ностейКонтроль параметровТесты ИМАдаптации / спец. функции
«АВТООПРЕДЕЛЕНИЕ ЭБУ»Для определения ЭБУ бензиновых двигателей легковых автомобилей ВАЗ/ГАЗ/УАЗ/ИЖ/ЗАЗ
«ВАЗ M154/Я7/Я5/Я4»BOSCH M1.5.4 (P-83), BOSCH M1.5.4N (Евро-2), Январь 7.2 (Евро-2), Итэлма 7.2 (Евро-2), Январь 5.1 (Евро-2), Январь 5.1.1 (Р-83), Январь 5.1.2 (Р-83), Январь 5.1.3 (Евро-2), VS 5.1 (Р-83/Евро-2), Январь 4, Январь 4.1ДвигательВАЗ 2104, 2105, 2106, 2107, 2108, 2109, 2110, 2111, 2112, 2114, 2115, 2121, 2123, Шеви-Нива
«ВАЗ MP70/GM»BOSCH MP7.0H (Евро-2/Евро-3), GM ISFI-2S, GM EFI-4ДвигательВАЗ 2108, 2109, 2110, 2111, 2112, 2121, 2123, Шеви-Нива
«ВАЗ M7.9.7/M73»BOSCH M7.9.7 (Евро-2/Евро-3), BOSCH M7.9.7 (Евро-3) A/C, M73 (Евро-3), М74К (Классика)ДвигательВАЗ Классика, 2114, 2115, Шеви-Нива, 1118 (Калина), 2170 (Приора)
«ВАЗ M74/ME17.9.7»M74 (Евро-3/Евро-4), BOSCH ME17.9.7 (Евро-3/Евро-4), M75 (Евро-4)ДвигательВАЗ 2114, 2115, Нива 4×4, 1118 (Калина), 2170 (Приора)
«ВАЗ М74 CAN»*M74 CAN (Евро-4), NEW!
M74.5 CAN (Евро-4)
ДвигательВАЗ LADA Гранта, Калина II, Приора, Dutsun on-DO, mi-DO
NEW!
«ВАЗ XRAY EMS3125»*
Siemens EMS3125ДвигательВАЗ LADA XRAY
«ВАЗ ДОП.ОБОРУД.»ЭМУР, САУО, САУКУ, СНПБ1118, СНПБ2170Электро-механический усилитель руля Калина, Приора; АПС6; система автоматического управления отопителем, система автоматического управления климатической установкой 2110 и Приора; подушки безопасности Калина, ПриораВАЗ 2110, 2111, 2112, 2114, 2115, 2123, Шеви-Нива, 1118 (Калина), 2170 (Приора)
«ВАЗ ДОП.ОБОРУД.1»Электропакет 2170-3763040, Электропакет 1118-6512021, Электропакет 11180-3763040, АПС-6.1.Электропакет Калина, Электропакет Калина-Люкс, Электропакет Приора-Норма, Иммобилизатор АПС-6.1 (Калина-Люкс).Шеви-Нива, 1118 (Калина), 2170 (Приора)
«ВАЗ ДОП.ОБОРУД.2»*СНПБ Takata, ABS/ESP BOSCH 9.0 (CAN), АКПП JatcoПодушки безопасности Takata (Гранта, Приора), ABS/ESP BOSCH 9.0 (Гранта, Калина, Приора, Нива), АКПП Jatco (Гранта)ВАЗ LADA Гранта, Калина, Калина II, Приора, Нива с 2021г.в., Dutsun on-DO, mi-DO
NEW!
«ВАЗ ДОП.ОБОРУД.3»*
Приборная панель (CAN)Приборная панельВАЗ LADA Гранта, Калина II, Dutsun on-DO, mi-DO
«ВАЗ ДОП.ОБОРУД.4»*Электропакет (CAN)Кузовная электроникаВАЗ LADA Гранта, Калина II, Приора New, Dutsun on-DO, mi-DO
NEW!
«ВАЗ ДОП.ОБОРУД.5»*
Visteon (CAN)Климатическая установкаВАЗ LADA Гранта, Калина II, Dutsun on-DO, mi-DO
NEW!
«ВАЗ ДОП.ОБОРУД.6»*
ZF AMTАКППВАЗ LADA Приора, Vesta, XRAY, Dutsun on-DO, mi-DO
«ВАЗ LARGUS»Siemens EMS 3132, электропакетДвигатель, электропакетВАЗ Largus
«ВАЗ LARGUS ДОП.ОБОРУД.»ABS BOSCH, SRSABS, SRSВАЗ Largus
«ГАЗ МИК/СОАТЭ/АВТ»МИКАС 5.4, МИКАС 5.4 КЗ, МИКАС 7.1, МИКАС 7.1 КЗ, МИКАС 7.2, АВТРОН M1.5.4, СОАТЭ 31, СОАТЭ 302ДвигательГАЗ (Волга, Газель, Соболь, Валдай, Баргузин) с двиг. ЗМЗ-4052, ЗМЗ-4062, ЗМЗ-4063, ЗМЗ-409, УМЗ-4216, УМЗ-249; УАЗ двиг. ЗМЗ-405, ЗМЗ-409, УМЗ-4213, УМЗ-4216, УМЗ-249, УМЗ-420
«ГАЗ VS5.6 ИТЭЛМА»VS5.6 ИТЭЛМАДвигательГАЗ (Волга, Газель, Соболь, Валдай, Баргузин) ЗМЗ-4062
«ГАЗ/УАЗ МИКАС 11/VS8»МИКАС 11 (Евро-2/Евро-3) заводской номер 822.3763 001, VS8 ИТЭЛМАДвигательГАЗ (Газель, Соболь, Валдай, Баргузин) с двиг. ЗМЗ-4052; УАЗ (Патриот) двиг. ЗМЗ-409
«ГАЗ/УАЗ МИКАС 11Е3»МИКАС 11ЕТ (Евро-3) заводской номер 371.3763 000, МИКАС 11 (Евро-3) заводской номер 825.3763 001, МИКАС 11CR (Евро-3) заводской номер 581.3763 000ДвигательГАЗ (Волга, Газель, Соболь), УАЗ с двиг. ЗМЗ-40524 (электронный дроссель), ЗМЗ-4052, ЗМЗ-4091, Chrysler 2.4л. (с 2008г.)
«ГАЗ МИКАС 10.3»МИКАС 10.3, заводской номер 4216.3763000ДвигательГАЗ Газель с двиг. УМЗ-4216
«ГАЗ МИКАС 12.3»МИКАС 12.3ДвигательГАЗ Газель с двиг. УМЗ-42164 Евро-4
NEW!
«ГАЗ МИКАС 12 Г/Б»
МИКАС 12ДвигательГАЗ Газель с двиг. ЗМЗ-405 Евро-4 (газ/бензин) и УМЗ-421647 Евро-4 (газ/бензин)
«ГАЗ Chrysler»MotorolaДвигательГАЗ Волга с двигателем Chrysler 2.4л. (до 2008г.), ГАЗ Siber 2.4л.
«ГАЗ VDO Steyr»VDO SteyrДвигатель (дизель)ГАЗ-560 (Steyr)
«ГАЗ/УАЗ/ВАЗ ABS»BOSCH 5.3 (ABS), BOSCH 8.0 (ABS), BOSCH 8.1 (ABS)ABSГАЗ (Волга, Газель, Соболь); УАЗ (Патриот); ВАЗ (Калина, Приора)
«УАЗ ME17.9.7»BOSCH ME17.9.7, BOSCH ME17.9.7 Евро-4, NEW!
BOSCH M(E) 17.9.71 Евро-4
ДвигательУАЗ с двиг. ЗМЗ-409
«УАЗ EDC16C39»*BOSCH EDC16C39ДвигательУАЗ Патриот с двиг. Iveco F1A (дизель)IMA-коды форсунок
«УАЗ VS9.2»VS9.2Двигатель (дизель)УАЗ с дизельным двигателем ЗМЗ-5143
«УАЗ EDC16 ЗМЗ-5143»BOSCH EDC16C39-6.H1Двигатель (дизель)УАЗ с дизельным двигателем ЗМЗ-51432.10 Евро-4Запись кодов форсунок
«УАЗ ДОП.ОБОРУД»Пульт климатической установки, центральный замокПульт климатической установки (Патриот), центральный замок (Патриот)УАЗ Патриот с 2021г.в.
«ЗАЗ/ИЖ МИК7.6/10.3»МИКАС 7.6, МИКАС 10.3, МИКАС 10.3/М11ДвигательЗАЗ Сенс, Ланос, Славута, Таврия, ИЖ

* — Только для «АВТОАС-F16 CAN», «АВТОАС-F16 CAN 24»

Особенности распиновки

Устройство для работы с OBD представляет собой диагностический разъем, к которому подключаются приборы контролирующие состав выхлопных газов и работу основных систем автомобиля. Распиновка OBD2 – это перечень требований, которых должны придерживаться производители машин.

Диагностический разъем OBD согласно требованиям должен находиться на расстоянии не более 18 см от руля. Система является универсальной, использует стандартный цифровой протокол САN. Он дает возможность получить подробную информацию о неисправностях автомобиля.

Протоколы OBD2 предоставляют возможность считывать различные параметры, количество которых зависит от блока управления и может отличаться у различных производителей (Black Mamba).

В основном поддерживается около 20 параметров.

С помощью системы OBD-II можно считывать:

  • температуру охлаждающей жидкости;
  • в каком режиме работает топливная система;
  • коррекцию подачи топлива по банку1/2 как долгосрочную, так и краткосрочную;
  • расчетную нагрузку на двигатель;
  • обороты мотора;
  • давление топлива;
  • угол опережения зажигания;
  • скорость автомобиля;
  • расход воздуха;
  • давление во впускном коллекторе;
  • положение дроссельной заслонки;
  • расположение датчиков кислорода и данные с них;
  • температуру поступающего воздуха и др.

Для контроля определенной системы авто достаточно 2-3 параметров. Но может потребоваться и больше. Количество одновременно контролируемых параметров и формат выдачи данных зависит от сканирующего устройства, а также от скорости обмена информацией с ЭБУ.

Диагностический разъем имеет 16 контактов — распиновка их следующая:

1 – устанавливается на заводе-производителе; 2 – связан с шиной J 1850 (J1850 Bus ); 3- устанавливает производитель; 4- контролирует заземляющие контакты автомобиля (шасси) (Chassis Ground); 5 –для контроля заземляющей сети сигнальной линии (Signal Ground);

6 – связан с цифровой шиной САN (CAN High (J-2284)); 7 — ISO 9141 – 2, K – Line; 8,9 – устанавливает автопроизводитель; 10 – для контроля за шиной САNJ 1850 (J1850 Bus-); 11, 12, 13 — установлены производителем; 14 – для контроля шины САNJ 2284 (CAN Low (J-2284)); 15 — ISO 9141-2, L – Line; 16 –для контроля напряжения аккумуляторной батареи (Battery Power).

Благодаря распиновке водитель может совместить свое авто с колодкой диагностики OBD2.

Если будет обнаружено, что состав выхлопных газов не соответствует требованиям, загорится надпись CheckEngine, требующая проверки работы двигателя. Индикатор предупреждает, что превышена норма количества вредных веществ в отработанных газах.

Переходники и удлинители obd-2, существующие на рынке

С помощью переходников OBD-2 доступна диагностика автомобиля с применением современных устройств без OBD-разъема.

Устройства подходят для автомобилей Ауди, Хонда, Мерседес Бенц, Ауди, Опель, Ниссан, Митсубиси, ВАЗ и другие.

Основные виды переходников перечислены ниже.

  • GM12 pin — OBD2. Подходит для машин Шевроле, Дэу, ЗАЗ и ВАЗ.
  • ГАЗ 12 pin — OBD2. Применяется для авто УАЗ и ГАЗ, используется 12 контактов.
  • Набор переходников AutoCom для легковых автомобилей. Для людей, которые профессионально занимаются диагностикой, может пригодится комплект оборудования в него входит следующий набор — VAG 2 2 pin -> OBD-2 (для Ауди, Шкода, Сеат и Фольксваген), BENZ 38 pin -> OBD-2 (для Мерседес Бенц), BMW ADS 20 pin -> OBD-2 (для БМВ), FIAT 3 pin -> OBD-2 (для Альфа Ромео, Фиал и Лянчиа), OPEL 10 pin -> OBD-2 (для Опель), PSA 2 pin -> OBD2 (для Пежо и Ситроен), PSA 30 pin -> OBD-2 (для Пежо и Ситроен).
  • Набор переходников AutoCom для грузовых авто. В комплектацию входит 7 pin Knorr Wabco Trailer Cable, а также другие комплектующие — 12 pin MAN Cable, pin IVECO Cable, 16 pin SCANIA Cable, 12 pin Renault Cable, 8 pin VOLVO Cable, 37 pin MAN Cable, BENZ Cable.
  • VAG 2×2 – OBD-2. Подходит для машин VAG группы, выпущенных до 1997-го. В комплектацию входит две фишки — диагностические линии K и L, а также 12 В питания с «землей». Каждая из фишек подписана, предусмотрены засечки от неправильного подключения.
  • Kia 20pin – OBD-2. Используется для диагностики авто марки Киа. Имеет 20 разъемов. Сам разъем находится в подкапотном пространстве. В некоторых моделях можно использовать сканер ELM327, но с помощью упомянутого адаптера.
  • Ford 7pin — OBD-2 — для диагностики автомобилей Форд, Линкольн и Меркури. В основном применяется для старых машин марки Форд, выпущенных в период с 1985 по 1995 года.
  • Mercedes 38 pin – OBD-2 — предназначен для диагностики автомобилей Мерседес, сошедших с конвейера в период с 1994 до 2002 года. Имеет 38 контактов в разъеме.
  • Mercedes 14 pin — OBD-2 — передник с разъемом на 14 контактов для OBD-2. Предназначен для проверки авто марок Фольксваген, Мерседес Бенц (Спринтер, Актрос и Атего).
  • Nissan 14 pin – OBD-2 — устройство для диагностики машин марки Ниссан старых годов выпуска, имеющих гнездо на 14 контактов.
  • Toyota 22 pin Japan – OBD-2 — переходник для диагностики авто, выпускаемых на японском рынке до появления OBD-2 стандарта.
  • Toyota 17 pin – OBD-2 — применяется для машин Тойота с диагностическим OBD-разъемом на 17 контактов.
  • BMW 20 pin – OBD-2 — помогает в диагностике авто БМВ, произведенных до 2020 года.
  • Honda / Acura 3 pin – OBD-2 — переходник для машин от производителя Акура и Хонда, имеющих 3-pin разъем. Его покупка позволяет выполнить диагностику старых моделей.
  • Honda / Acura 5 pin – OBD-2 — используется для диагностики машин Хонда более раннего модельного ряда. Подходит для подключения авто с 16 контактами к моделям, имеющих 5-разъемную колодку.
  • Subaru 9 pin – OBD-2 — применяется для машин Субару и обеспечивает переход с 9-разъемной на 16-разъемную группу. Такой тип OBD устанавливался на Субару, выпускаемы в период 1993-2001 года.
  • Renault 12 pin – OBD-2 — переходник, позволяющий подключить сканер между авто с 12 и 16 пинами. Подходит для проверки автомобилей Рено.
  • Mazda 17 pin – OBD-2 — подходит для диагностики автомобилей Мазда, имеющих 17-разъемную колодку. С его помощью можно смело применять современные сканеры.
  • Mitsubishi / Hyundai 12 pin — применяется для авто марок Хендай и Митсубиси, выпущенных в период 1989-1998 год. Имеют колодку с 12 контактами.
  • Opel / Vauxhall 10 pin – OBD-2 — предназначен для диагностики Вауксхолл и Опель. Автомобили должны быть выпущены до 1996-го. Их особенность — наличие прямоугольного разъема с 10 контактами.
  • Fiat, Lancia, Alfa Romeo 3 pin – OBD-2 — используется для машин марок Альфа Ромео, Ланчиа и Фиат, имеющих 3-пиновое гнездо, а также зажимы типа «крокодил» для внешнего питания.
  • Peugeot, Citroen 30 pin — OBD-2 — предназначен для диагностики Ситроен и Пежо, вышедших с конвейера до 1997 года.
  • Cummins 9 pin (КАМАЗ, КАВЗ, ПАЗ) – OBD-2 — используется для диагностики машин КАВЗ, КАМАЗ и ПАЗ. Обеспечивает переход с 9-ти на 16-пиновый разъем.
  • Volvo 8 pin – OBD-2. Переходник для применения на грузовых машина Вольво с 8-контактной колодкой.
  • Iveco 30 pin – OBD-2 — используется для подключения оборудования с 30-пиновый на 16-контактный разъем. Применяется для диагностики автомобилей Ивеко.
  • SCANIA / DAF-16 pin — удобный инструмент, обеспечивающий переход между старыми колодками Скания или Даф на новые типы разъемов для проведения диагностических работ.
  • OBD-2 1.5 метра — удлинитель на 1,5 м, предназначенный для подключения разъема к сканеру.
  • OBD2 20 см — еще один удлинитель, предназначенный для применения в условиях ограниченного доступа к разъему. Имеется распайка всех 16 контактов.
  • Переходник с OBD-2 на RS232 COM.

Список переходников и удлинителей достаточно широк, чтобы подобрать оптимальный вариант и провести диагностику автомобилей разных марок и годов выпуска своими руками.

Распиновка obd 2

Схема подключения контактных элементов к диагностической колодке:

  1. Резервный контакт. В зависимости от производителя, на него может выводить любой сигнал. Он назначается разработчиком авто.
  2. Пин К. Используется для отправки разных параметров на блок управления. Во многих авто обозначается как шина J1850.
  3. Резервный контакт, который назначается производителем автомобиля.
  4. «Масса» диагностической колодки, подключенная к кузову транспортного средства.
  5. «Масса» сигнала диагностического адаптера.
  6. Контактный элемент для обеспечения прямого подключения цифрового CAN-интерфейса J2284.
  7. Контакт для подключения канала К в соответствии с международным стандартом ISO 9141-2.
  8. Резервный контактный элемент, назначается производителем автомобиля.
  9. Запасной контакт.
  10. Пин, необходимый для соединения с шиной класса J1850.
  11. Назначение данного контакта определяется производителем машины.
  12. Назначается разработчиком авто.
  13. Резервный пин, назначает производитель.
  14. Дополнительный контактный элемент для подключения цифрового CAN-интерфейса J2284.
  15. Пин для канала L, предназначенный для соединения в соответствии со стандартом ISO 9141-2.
  16. Плюсовой контакт для подключения напряжения электросети автомобиля, рассчитанный на 12 вольт.

В качестве примера заводской распиновки колодки можно использовать автомобиль Хендай Соната. В этих моделях первый контакт разъема предназначен для получения сигналов от управляющего модуля антиблокировочной системы. Пин под номером 13 используется для считывания импульсов от ЭБУ (электронного блока управления), а также контроллеров подушек безопасности.

Типы распиновок могут быть разными в зависимости от класса протокола:

  1. Если в автомобиле применяется стандарт ISO9141-2, то активация данного протокола производится посредством использования контакта 7. Пины под вторым и десятым номером не задействованы и являются неактивными. Для отправки информации используются контактные элементы 4, 5, 7 и 16. В зависимости от авто, для этой задачи может быть применен контакт 15.
  2. Если в автомобиле реализован протокол SAE J1850 типа VPW, то в разъеме задействованы второй, четвертый, пятый и шестнадцатый контакты. Такими колодками обычно оснащаются транспортные средства от General Motors европейского и американского производства.
  3. Возможно использование протокола J1850 в режиме PWM. Такое применение предусматривает дополнительное задействование десятого пина. Подобный тип разъемов устанавливается на автомобили Форд. Независимо от вида выхода, седьмой контакт не используется.

Канал «MotorState» подробно рассказал о распиновке OBD 2 диагностических разъемов для авто.

Распиновка obd 2 ваз газ

В настоящее время подавляющее число иномарок, а так же автомобилей отечественного производства имеют OBD2 диагностический разъем. Через данный разъем Вы можете подключать диагностическое оборудование для диагностики Вашего автомобиля, а так же подключать бортовые компьютеры и прочие устройства, работающие через диагностическую колодку.

Иногда у пользователей возникает вопрос по распиновке диагностических колодок тех или иных марок автомобилей. Для Вашего удобства мы предлагаем готовые переходники для работы с различными диагностическими колодками автомобилей. Однако если Вы забыли приобрести переходник для Вашего автомобиля либо Вам понадобилось в экстренных условиях его изготовить, либо подключить адаптер напрямую, то в данной статье Вы найдете информацию о распиновке колодок стандарта OBD 2, а так же автомобилей Российского и импортного производства.

Распиновка колодки OBD 2 (наиболее распостраненный вариант в иномарках с 2002 года, а так же устанавливается во все автомобили ВАЗ после 2002 г.в.):

7-K-линия диагностики 4/5 — GND выступающие контакты 16 — питание адаптера 12В

Распиновка колодки ВАЗ до 2002 года:

Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
Обозначения контактов: M — k-линия диагностики H или G — питание адаптера 12В При подключении адаптера без колодки напрямую к проводам, питание лучше брать от прикуривателя, так как изображенный на рисунке H контакт в зависимости от модели, может быть не разведен, а при использовании G контакта бензонасос дает очень большие импульсы которые могут повредить адаптер. (В 99% случаях Вы можете использовать и указанные контакты т.к. повреждение адаптеров от бензонасоса практически не встречается.) Разъем ГАЗ (Газель) УАЗ

Распиновка микас 7.1 инжектор и карбюратор

Данный блок предназначен для управления двигателями внутреннего сгорания:

  • ЗМЗ-4062.10—с впрыском бензина и электронным управлением;
  • ЗМЗ-409.10—с впрыском бензина и электронным управлением;
  • ЗМЗ-405.10—с впрыском бензина и электронным управлением;
  • ЗМЗ-4063.10—карбюраторный, с электронной системой зажигания;
  • ЗМЗ-4061.10—карбюраторный, с электронной системой зажигания.
  • УМЗ-4213.10—с впрыском бензина и электронным управлением;
  • УМЗ-420.10—с впрыском бензина и электронным управлением.

Блок является многорежимным цикловым автоматом с разветвленной программой, обеспечивающей регистрацию и обработку информации от датчиков системы для управления исполнительными электромеханизмами двигателя. Блок реализован на базе 8-разрядного микроконтроллера и на импортной элементной базе, имеет моноблочную одноплатную конструкцию с 55-контактным электрическим соединителем фирмы AMP.

1белыйКатушки зажигания 1 и 4 ( КЗ/1-4) Цепь управления зажиганием. Создает возбуждение в катушке зажигания 1 и 4.
2черный/белыйЗаземление блока управления. ( Общий GNI) Контакт соединен с «массой» автомобиля. Напряжение на контакте относительно «массы» должно быть близким к нулю.
3белый/зеленыйРеле бензонасоса (РБН ) Управление реле системы топливоподачи. Включение зажигания является для блока управления сигналом на подключение питания ( 12 В) к реле системы топливоподачи. При отсутствии опорных сигналов положения коленчатого вала блок управления выключает реле. При возобновлении опорных сигналов положения к.в. блок вновь включает реле бензонасоса.
4синий/голубойРегулятор дополнительного воздуха* ( РДВ/1 )
5Не используется
6белый/черныйВходной сигнал с датчика массового расхода воздуха «-» (ДМРВ.)
7черный/желтыйВходной сигнал с датчика массового расхода воздуха « » (ДМРВ )
8розовыйВходной сигнал с датчика положения распределительного вала « » (ДПРВ )
9Не используется
10Не используется
11зеленый/белыйВходной сигнал с датчика детонации « » (ДД ) Сигнал представляет собой напряжение, подаваемое на блок управления с датчика детонации для обнаружения детонации. Блок корректирует угол опережения зажигания в зависимости от уровня детонации для ее гашения
12белый/желтыйВыход питания датчика положения дроссельной заслонки (ДПДЗ (питание)
13коричневыйL — линия диагностики (L — Line)
14черныйЗаземление блока управления (Общий GNP) Контакт соединен с «массой» автомобиля. Напряжение на контакте относительно массы должно быть близким к нулю.
15Не используется
16розовый/зеленыйФорсунка 2( Ф/2)
17оранжевыйФорсунка 1 ( Ф/1) Управление форсунками. Напряжение на данные контакты поступает через форсунки, соединенные с 12 В. При включенном зажигании и неработающем двигателе напряжение на контактах равно напряжению аккумулятора. На холостом ходу система зарядки несколько повышает это напряжение. При более высоких частотах вращения или большей нагрузке двигателя возросшая частота и длительность импульса впрыска форсунки вызывают некоторое снижение напряжения по сравнению с напряжением на холостом ходу.
18синийКлемма 30 аккумулятора 12 В ( 30 ) Обеспечивает постоянное питание 12 В электронного блока, в том числе при выключенном зажигании. Напряжение поступает через плавкий предохранитель.
19синий/красныйОбщий(Общий GNO) Контакт соединен с «массой» автомобиля. Напряжение на контакте должно быть равно нулю.
20коричневый/белыйКатушки зажигания 2 и 3 ( КЗ/2-3 ) Цепь управления зажиганием. Создает возбуждение в катушке зажигания 2 и 3.
21Не используется
22розовый/голубойЛампа диагностики (ЛД ) Управление лампой диагностики. Электронный блок обеспечивает «массу» для включения лампы диагностики. При включенном зажигании и неработающем двигателе лампа должна загораться на 0,6 с и гаснуть, а напряжение на контакте относительно «массы» должно быть близким к нулю. Когда лампа включена, это напряжение совпадает с напряжением аккумулятора.
23Не используется
24красный/розовыйЗаземление блока управления ( Общий GNI) Контакт соединен с «массой» автомобиля. Напряжение на контакте относительно «массы» должно быть близким к нулю.
25Не используется
26желтый/черныйРегулятор дополнительного воздуха ( РДВ/2 )
27оранж./белыйЗамок зажигания, клемма 15 (15) Сигнал «включение» на блок управления с цепи замка зажигания. Сигнал не является питанием блока, он сигнализирует ему о том, что зажигание включено. Напряжение равно напряжению аккумулятора, когда замок зажигания находится в положении «зажигание» или «стартер».
28Не используется
29Не используется
30красный/зеленыйОбщий датчиков ( Общий GNA ) Контакт соединен с «массой» автомобиля. Напряжение на контакте относительно «массы» должно быть близким к нулю.
31желтый/белыйКанал управления прожитом датчика массового расхода воздуха (прожиг ДМРВ)
32Не используется
33Не используется
34оранж./красныйФорсунка 4( Ф/4)
35желтый/зеленыйФорсунка 3( Ф/3) см. контакты 16 и 17.
36кори ч/голубо иВходной сигнал с потенциометра регулировки СО (ПТСО )
37оранж./зеленыйВход 12В(12)
38Не используется
39Не используется
40Не используется
41Не используется
42Не используется
43синий/черныйВыходной сигнал (логического уровня) на тахометр
44белый/розовыйВходной сигнал с датчика температуры воздуха на впуске (ДТВ)
45белый/синийВходной сигнал с датчика температуры охлаждающей жидкости (ДТОХЛ ) Электронный блок управления посылает сигнал 5 В на датчик температуры охлаждающей жидкости, который представляет собой термистор. Датчик, соединенный также с «массой», меняет напряжение в зависимости от температуры охлаждающей жидкости.
46белый/коричневыйГлавное реле ( РГЛ )
47Не используется
48желтый/синийВходной сигнал с датчика положения коленчатого вала «-» (ДПКВ -)
49белый/голубойВходной сигнал с датчика положения коленчатого вала (Дпкв ) Контакты обеспечивают электронный блок данными о частоте вращения и положении коленчатого вала. При включенном зажигании, но неработающем двигателе напряжение должно быть ниже 1В. При вращении коленчатого вала напряжение увеличивается с ростом частоты вращения.
50Не используется
51Не используется
52Не используется
53зеленыйВходной сигнал с датчика положения дроссельной заслонки « » (ДПДЗ ) Напряжение входного сигнала датчика положения дроссельной заслонки, которое соответствует фактическим изменениям положения дроссельной заслонки, изменяется в диапазоне от 0 до 5 В. Как правило, на холостом ходу напряжение ниже 1 В, а при полностью открытой дроссельной заслонке составляет 4,4…4,7 В.
54Не используется
55красный/синийК — линия диагностики ( K-Line ) По этой линии осуществляется связь с диагностическим оборудованием (тестер, стенд и т. д.)

Расшифровка диагностических кодов протокола obd-2

Сегодня коды неисправности подведены к единому стандарту для упрощения процесса диагностики и определения неисправности автомобилей разных марок. Впервые стандарт появился в Соединенных Штатах в 1996-м, а в Европе в 2001-м. В России он применяется ориентировочно с 2006 года.

Код ошибки можно распознать по специальному обозначению, состоящему из буквы и следующей за ней группой цифр. Знание расшифровки каждой из комбинаций позволяет быстро отыскать ошибку.

Для примера рассмотрим код P0257. Он состоит из двух элементов — буквы и четырех цифр.

1-й символ.

Первая буква может быть четырех видов:

  1. P (Powertrain). Свидетельствует о наличии проблем в коробке передач или моторе.
  2. C (Chassis). Этот код ошибки показывает на неисправности в шасси, а именно ABS, блокировке дифференциала, системе антизаноса.
  3. B (Body). Наличие такой буквы в коде свидетельствует о сбоях в работе кондиционера, климат-контроля, подушек безопасности или люков.
  4. U (Network). Код неисправности дает информацию о сбоях в сети блоков управления, трудностях связи между ними.

В нашем примере код начинается на букву P, что свидетельствует о проблемах в КПП или двигателе.

2-й символ.

Сразу после буквы можно увидеть цифровой ряд.

Первое число может быть двух видов:

  • «0» — свидетельствует о том, что это общий код неисправности для OBD-2, характерный для всех производителей. Иными словами, наименование будет идентичным для различных марок авто, будь это БМВ, Тойота или другие.
  • «1» — индивидуальный код, характерный для конкретного производителя. Появление такой цифры после числового обозначения требует внимательно подойти к интерпретации ошибки. На практике возможны совпадения, но в 8 из 10 случаев у каждой марки индивидуальные обозначения. Они указываются на специальном или английском языке.

В приведенном примере после P стоит цифра два, что свидетельствует о наличии стандартного кода.

3-й символ.

По третьему значению в коде можно понять, в каком именно узле возникла проблема.

Здесь возможны следующие варианты в привязке к цифре обозначения:

  1. Система подачи топлива или воздуха.
  2. То же самое.
  3. Система зажигания.
  4. Дополнительный контроль.
  5. ХХ (холостой ход).
  6. Электронный блок управления и его цепочки.
  7. Трансмиссия.
  8. То же самое.

В нашем примере на третьем месте 2, поэтому проблема касается системы подачи топлива или воздуха. Именно там необходимо искать проблему.

4-й и 5-й символ.

Последние две цифры — порядковый номер выпавшего кода ошибки применительно к текущей диагностике автомобиля. Начинается от 01 и далее. В нашем примере речь идет о 57-й ошибке.

Сканер

Устройство подключается к разъему и покупается под конкретную марку/модель машины.

Ряд производителей выпускает универсальные сканеры, подходящие к большей части авто отечественного и зарубежного производства.

Примером такого устройства может послужить мультимарочный диагностический сканер Rokodil ScanX.

Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
Rokodil ScanX

Сканер надежен в работе и совместим с большинством бензиновых автомобилей начиная с 1993 года выпуска и дизельных с 1996.

Подключение осуществляется через блютуз версии 4.2 к любому устройству на базе iOS, Android или Windows.

С его помощью можно провести полную диагностику авто, сбросить существующие ошибки, узнать показания по всем датчикам.

При покупке б/у авто будет полезным функция отображения VIN автомобиля и его реального пробега.

Учитывая невысокую стоимость, затраты на приобретение устройства окупятся за 1-2 поездки на СТО.

Вместе с таким оборудованием может входить кабель для подключения к ноутбуку. В состав сканера входит схема, блоки разъемов, а также панели управления и сигналов.

По своей сути адаптер — переходник между ЭБУ и ноутбуком, применяемым для компьютерной диагностики. Его задача в том, чтобы получить, расшифровать и передать данные в понятном виде.

Особую популярность у автомобилистов получили автосканеры работающие на чипе ELM327.

Сканеры на базе чипа elm327

Адаптеры ELM327 пользуются спросом у автовладельцев, желающих самостоятельно проверить автомобиль обойтись без посещения СТО. Они позволяют проверить машину с помощью ПК, ноутбуков и других устройств. Функционал оборудования зависит от применяемого ПО.

Чаще всего программы позволяют проверить трансмиссию и мотор, но некоторый софт помогает изучить и другие блоки машины.

Базовые функции:

  1. Диагностика мотора и системы подачи топлива.
  2. Считывание и изучение кодов ошибок.
  3. Проверка электроники транспортного средства.
  4. Выявление поломки контролирующих датчиков.
  5. Сброс ошибок и т. д.

С помощью адаптера можно проверить информацию от кислородного датчика, узнать обороты мотора, температуру ОЖ и давление в коллекторе пуска.

Применение сканера позволяет изучить состояние системы подачи топлива, увидеть положение заслонки дросселя и измерить скорость машины.

В оборудовании предусмотрена опция ведения логов, отображение данных в графическом виде, споп-кадр и другое.

Поддерживаемые протоколы:

  1. ISO 9141-2. Применяются для автомобилей Хонда, ВАЗ, ГАЗ, Тойота, Ниссан, Мерседес, Инфинити, Порше, БМВ, Лексус и т. д.
  2. ISO 15765-4 (CAN) подходят для машин Рено, Ягуар, Форд, Фольксваген, Опель, Ауди, Мазда, Сааб, Вольво, Порше, Пежо, Рено, Опель и других.
  3. ISO 14230-4 (KWP2000) — протокол, поддерживаемый автомобилями Хендай, Дэу, Киа и т. д.
  4. J1850 VPW подходит для машин Шевроле, Бьюик, Додж, Исузу, Кадиллак, Крайслер и Дженерал Моторс.
  5. J1850 PWM — совместим с Форд, Мазда и Линкольн.

Сканер ELM327 — универсальный прибор, используемый для компьютерной диагностики ТС своими руками без обращения на СТО.

С его помощью можно проверить машины разных производителей:

  1. Отечественные — Шевроле Нива, ВАЗ, ЛАДА, ГАЗ, Ланос, Сенс, Славута (инжектор).
  2. Зарубежные с бензиновыми моторами — Ауди, Акура, Альфа Ромео, БМВ, Астра, Бьюик, Шевроле, Чери, Крайслер, Ситроен, Дача, Дэу, Додж, Кровн Виктория, Даймлер Сикс, Фиат, Форд, Джили, Хонда, Греат Вол, GMC, Хендай, Инфинити, Исузу, Киа, Джип, Ягуар, Киа, Мазда, Лексус, Линкольн, Лянчия, Мерседес, Митсубиши, Ниссан, Опель, Олдсмобил, Пежо, Рено, Порш, Понтиак, Плеймоут, Ровер, Сааб, Сатурн, Шкода, Сеат, Смарт, Ссанг Йонг, Субару, Сузуки, Тойота, Триумф, Фольскваген и Вольсов.
  3. Зарубежные с дизельными моторами — БМВ, Альфа Ромео, Ауди, Шевроле, Фиат, Ситроен, Форд, Джип, Исузу, ГрейтВол, Хонда, Киа, Мазда, Лэнд Ровер, Мерседес Бенц, Ниссан, Сузуки, Ссанг Йонг, Опель, Пежо, Рено, Сеат, Фольксваген, Вольво и Виннабеджо.

Упомянутый список ориентировочный, а отсутствие в нем вашей марки авто не означает, что она не поддерживается ELM327.

Таблица номера вывода и с чем он соединён

Микас 7.1/ 7.2Микас 7.6
1Катушки зажигания 1, 4Катушка зажигания «А»
2Заземление блока управленияне используется
3Реле бензонасоса.Реле бензонасоса
4Регулятор дополнительного воздуха, цепь 1Регулятор дополнительного воздуха (РДВ), цепь А
5Клапан продувки адсорбера.не используется
6Входной сигнал с датчика массового расхода воздуха «-«Реле вентилятора радиатора
7Входной сигнал с датчика массового расхода воздуха « »Датчик Абсолютного Давления (ДАДТ) ( )
8Вход. Датчик фазы « »не используется
9Датчик скорости « »Датчик скорости
10Датчик кислорода 1 «-«Масса датчика кислорода
11Входной сигнал с датчика детонации « »Датчик детонации (ДД)
12Питание датчика положения дроссельной заслонкиДатчик Абсолютного Давления (ДАДТ) (-)
13L — линия диагностикиL — линия диагностики (L-Line)
14Заземление блока управленияОбщий силовой
15Формирователь ФВН1Нагреватель Датчика Кислорода
16Форсунка 2Форсунка 2
17Форсунка 1не используется
18Клемма 30 аккумулятора 12 ВКлемма 30 аккумулятора 12 В
19Общий силовойОбщий силовой
20Катушки зажигания 2, 3Катушка зажигания «В»
21Формирователь ФВН3Регулятор дополнительного воздуха (РДВ), цепь С
22Лампа диагностикиЛампа диагностики
23Клапан рециркуляцииФорсунка 1
24Общий провод зажиганияОбщий провод зажигания
25Реле кондиционеране используется
26Регулятор дополнительного воздуха, цепь 2Регулятор дополнительного воздуха, цепь В
27Замок зажигания, клемма 15Замок зажигания, клемма 15
28Датчик кислорода 1 « »Вход Датчик Кислорода
29Формирователь ФВН2Регулятор дополнительного воздуха (РДВ), цепь D
30Общий датчиковОбщий провод датчиков
31Канал управления прожигом датчика массового расхода воздухане используется
32Датчик расхода топливане используется
33Реле вторичного воздухаНагреватель Датчика Кислорода
34Форсунка 4Форсунка 4
35Форсунка 3Форсунка 3
36Вход. Потенциометр регулировки СОне используется
37Вход 12В после главного реле 12В после главного реле
38Сигнал ПБСне используется
39Датчик кислорода 2 «-«не используется
40Запрос кондиционеране используется
41Датчик детонации 2 « »не используется
42Разрешение программирования блокане используется
43Выход, логический. Сигнал на тахометрне используется
44Вход. Датчик температуры воздуха на впуске « »Датчик Температуры Воздуха на впуске (ДАДТ)
45Вход. Датчик температуры охлаждающей жидкости « »Датчик температуры охлаждающей жидкости (ДТОЖ)
46Главное релеГлавное реле
47Питание датчика давленияРазрешение программирования блока
48Датчик частоты «-«Датчик частоты (ДПКВ) «-«
49Датчик частоты « »Датчик частоты (ДПКВ) « »
50Датчик давления « »не используется
51Диагностика ФВНне используется
52Формирователь ФВН4Потенциометр регулировки СО (RCO)
53Датчик положения дроссельной заслонки. Вход « »Датчик Положения Дроссельной Заслонки (ДПДЗ)
54Датчик положения клапана рециркуляциине используется
55К — линия диагностикиК — линия диагностики (K-Line)

https://www.youtube.com/watch?v=grVMDc_lXSs

Полезное: Распиновка кулера: подключение 3 pin и 4 pin вентилятора

Оцените статью
OBD
Добавить комментарий

Adblock
detector
