Как настроить адаптер torque ОБД2

Что может адаптер елм 327

Еще один нюанс — этот адаптер позволяет нам стирать ошибки, которые он выявил. Мы можем не только посмотреть ошибки, но и стереть их, но, не более того. Например, произвести тонкую настройку автомобиля, двигателя не получится.

Поверхностные манипуляции мы произвести сможем. В дороге, если загорелся чек, мы можем проверить, посмотреть, что это за ошибка, с чем она связана. Забить на нее и поехать до пункта назначения, либо попытаться устранить ее на месте.

Мы сможем выявить, на что ругается автомобиль, когда загорается чек.

Это полезная штука, за те деньги, которые она стоит 270 рублей на момент заказа. Одна поездка на диагностику в сервисный центр обойдется около 500-700 рублей, то есть, как два-три таких сканера.

Проверим, как такой сканер работает, и работает ли он вообще. Поделимся своим опытом. У этого устройства есть большой плюс — это кнопка включения и выключения.

Его можно поставить один раз, он маленький, его не видно. В нужный момент дотянулись до него, включили, провели диагностику, выключили, и поехали дальше.

Kia soul 1.6 124 акпп › logbook › elm 327, torque lite и анализ поездки

Давным давно был куплен китайский чудо-дивайс ELM 327, позволяющий считывать данные с диагностической шины и отправлять их по блютузу куда надо. А заодно и в необходимых случаях стререть, что не надо из памяти ЭБУ машины.Куплен был за смешные деньги, но оказалось, не той версии. Надо было 1.

И была забесплатно скачана программа Torque Lite для приёма этих данных на смартфон, которая позволяла всё это информационное богатство считать-показать на экране. Всё было здорово, пока не потребовалось кое-какие цифры записать и перенести на компьютер. И оказалось, что на ходу это сделать весьма проблематично.

После недолгих разбирательств выяснилось, что программа умеет запоминать и выгружать данные в 3 форматах, два из них имеют некий гугломаповский формат, а вот третий — человеческий, текстовый.Вид этого текстового файла примерно такой:

Автоматически программа пишет (из того, что нам может пригодиться):— 2 разных представления даты и времени;— широту и долготу места;— высоту места над уровнем моря и азимут движения;— GPS скорость в метрах в секунду;— ускорения по 3 осям.

Дополнительно бесплатная версия программы позволяет добавить до 6 выбираемых из обширного списка параметров движения и работы двигателя, из которых наиболее полезными для нас будут 5:1) Trip Distance(km) — пройденный путь (км);2) Speed (OBD)(km/h) — скорость по данным машины;3) Engine RPM — число оборотов двигателя;4) Engine Load(%) — загрузка двигателя, %;5) расход топлива, л/100 км.

6 параметр оставим для текущих нужд.Данные можно записывать с дискретностью 0,1; 0,5; 1; 2; 5 секунд. Выбрано — 1 сек.

После среднепродолжительных танцев с бубнами по поводу выгрузки-загрузки файла с данными и преобразования форматов в приемлемый для Эксела вид, данные оказались пригодными для обработки и визуализации.

https://www.youtube.com/watch?v=22LZc_qz23Y

Пример для трассы длиной 9,8 км, чуть укороченной из записи Расход по «трассе» 4,8 показан ниже:(кое-какие параметры из выбранных выше я в суматохе-неразберихе забыл включить, поэтому это пока в качестве иллюстрации)

Что на диаграмме: горизонтальная ось — время в минутах, вертикальная — многофункциональная для разных параметров, все цифры попали в натуральном виде, за исключением оборотов двигателя, которые для попадания на график были уменьшены в 100 раз.

— нижняя серая кривая — это профиль дороги по высоте;— чуть повыше синяя — обороты двигателя;— тонкая красная — нагрузка двигателя;— две почти совпадающие зелёная и коричневая — скорости по GPS и компьютеру авто.

Движение было в режиме круиза, с выходом и подстройкой на нужную скорость, в середине, на 6,5 минуте — разворот с уменьшением скорости и последующим восстановлением круиза.Провал в GPS скорости на 4 минуте объясняется небольшим туннелем-гаражом на трассе, где пропал сигнал спутников.

Пока всё. Зачем всё это надо и как практически это использовать, опишу позднее.(Для начала определим передаточные числа коробки передач, поскольку в интернете эту информацию трудно отыскать для нашей машины).

Да, на этом участке был показан расход по индикатору 5,2 л/100 км:

Источник

Адаптер для torque pro

Необходимо приобрести адаптер ELM327 для присоединения телефона к компьютеру автомобиля. Правда, есть нюансы, на которые нужно обращать внимание при покупке: во-первых, подсоединяемые устройства должны работать, как уже упоминалось, на платформе Андроид; во-вторых, адаптер должен поддерживать тот же протокол, что и разъем компьютера вашей машины.

Столкнувшись с разнообразием сканеров, поддерживаемых протоколов, коннекторов и всего прочего, малопонятного для простого смертного, вы можете ощутить панику. Однако, стоит капнуть глубже – все становится предельно ясно.

К счастью, огромный пласт всевозможных приборов и обеспечений подвергся стандартизации. Теперь, для каждой машины, точнее его компьютера, есть стандартные протоколы.

Предусмотрен стандартный набор кодов ошибок, параметры самодиагностики электронного блока управления автомобиля.

Теории достаточно, перейдем к практической реализации полученных знаний. При выборе адаптера ориентируемся на те, которые подчинены стандарту OBD-II.

Алгоритм добавления pidов в torque

  1. Скачиваем на устройство набор ПИДов. Файл должен быть в формате *.csv (см. Таблица Расширенные параметры).
  2. Помещаем загруженные на устройство файлы в папку /torque/extendedpids/, /extendedpids/.

    Каталог /torque/ находится в корневом на карте памяти или самом устройстве. Из-за соображений безопасности папка недоступна для просмотра в обычном режиме. Перемещать нужно после отображения скрытых каталогов.

    Для этого можно запустить любой файловый менеджер.

Как подключить и пользоваться приложением torque

Расширенные параметры для Torque

Отдельные транспортные средства не на 100% совместимы с OBD2. Однако синхронизация с программой Torque возможна при правильной настройке адаптера ELM327. С помощью строки инициализации это удастся сделать вручную. Когда нет возможности соединиться с блоком управления, может понадобиться ввести строку инициализации.

  1. Находим нужную строку в специальном списке (см. ниже).
  2. Загружаем приложения Torque, создавая новый профиль.
  3. В настройках с самого низа, прописываем строку инициализации и сохраняем.

Как подключить и пользоваться приложением torqueСписок строк инициализаций ELM327 BYD F3 ATSP5
ATSH8111F1
ATSW00 BYD F3 ABS atsp5
atsh8128f1
atfi Chery Tiggo Delphi system 2.0L/2.4L (4G63/4G64) atal
atsp5
atib10
atsh8011f1
atst10
atsw00 Dacia Logan 1.4 2007 г. ATSP5
ATSH817AF1 Daihatsu Terios Kid 2002г ATIB10
ATIIA10
ATSH8110F0
ATSPA5
ATSW00 Delphi MR240 ATSP5
ATAL
ATSH8111F1
ATWM8111F13E Honda Хонда Аккорд 2.4 2009 atsp7
atshda1df1 Hyundai Elantra, 2003г, 2л, АКПП atsp5
atsh8111f1 Fiat Pre-OBD ATSH 8110F1 GREATWALL Delphi MT20U2_EOBD atal
atib10
atsp5
atsh8111f1
atst10
atsw00 Lifan Solano ABS (Mando) ATSP5
ATSH8028F1
ATWM8028F1021081
ATFI Lifan Solano ABS (Wanxiang) ATSP5
ATSH8128F1
ATWM8028F1021080
ATFI Mitsubishi MUT ATSP0
ATAL
ATIB10
MK70 ABS (Geely и др. авто с таким блоком) atal
atsp4
atiia83
atsh8128f1
atst10
atsw00 Nissan для внутреннего рынка Японии ATSP5
ATAL
ATIB10
ATSH8110FC
ATST32
ATSW00 Opel KWP2000 ATSP5
ATAL OPEL Vectra Simtec 56.5 ATSP5
ATSH8111F1
ATSW00 Renault Scenic RX4 2002 Diesel atsp5atalatib10atsh817af1atst32atsw00 Renault Kangoo 1.5l DCI Блок управления DCM12 ATSP5
ATSH817AF1
ATSW0010C0 Sagem2000 atsp5
atsh8110f1
atfi
3e Siemens ACR167 KWP ATSP5
ATAL
ATSH8111F1
81
Sirius D42 ATSP5
ATAL
ATIB10
ATSH8211f1
ATST32
ATSW00
ATFI SSANGYONG KYRON ISO 14230 ATSP5
ATAL
ATIB10
ATSH8110F1
ATST32
ATSW00 SsangYong 2.3 MSE бензин (Kyron,Rexton,Action,Musso,Korando) atsp5
atib10
atsh8101f3
atst32
atsw00 Suzuki Swift 2005 1.5л АКПП atsp5
atsh8111f1 Tiggo Delphi MT20U ATSP5
ATAL
ATIB10
ATSH8111F1
ATST32
ATSW00 Toyota Celica ZZT230 ATIB 96
ATIIA 13
ATSH8113F1
ATSP A4
ATSW00 Toyota Caldina 1998 г ATIB96
ATIIA13
ATSH8113F1
ATSP4
ATSW00 Toyota Fielder 2005г ATIB96
ATIIA13
ATSH8113F1
ATAL Toyota Vitz 01.2002 ATSH8213F1
ATIB96
ATIIA13 Toyota VITZ 1KR-FE 2009 atsp6atsh7e0 Toyota Hilux Pick Up 2006 г ATIB10
ATIIA10
ATSH8110F0
ATSPA5
ATSW00 Toyota Mark 2, Toyota Aristo 161 ATIB96
ATIIA13
ATSH8113F1
ATAL ATIB96
ATIIA13
ATSH8213F1
ATE0
ATAL ATIB96
ATIIA13
ATSH8113F1
ATSP4
ATSW00 Toyota для внутреннего рынка Японии ISO9141 ATSP3
ATAL
ATIIA33
ATIB10
ATSH686AF1
ATST32
ATSW00 Toyota для внутреннего рынка Японии Common ATIB96
ATIIA13
ATSH8113F1
ATSPA4
ATSW00 Toyota для внутреннего рынка Японии 10400baud ATIB10
ATIIA13
ATSH8013F1
ATSPA4
ATSW00 Toyota для внутреннего рынка Японии CAN mode21 ATSP6
ATAL
ATSH7E0
ATCRA7E8
ATST32
ATSW00 Toyota GT86 ATSP6
ATAL
ATSH7E0 Toyota Nadia/Harrier для внутреннего рынка Японии ATIB10
ATIIA13
ATSH8013F1
ATSPA4
ATSW00 ATIB96
ATIIA13
ATSH8213F1
ATSPA5
ATSW00 Toyota PRIUS NHW10 atsp4
atib96
atiia13
atsh8113f1
atsw00 Toyota Sienta 1NZ-FE (CVT) atspa4atib96atiia13atsh8113f1atst32atsw00 Toyota Allex 2002г 1nz-fe 4WD АКПП atspa4
atib96
atiia13
atsh8113f1
atst32
atsw00 Toyota Passo KGC1 (1KR-FE) atsp5
atsh8110f0
atfi Volkswagen Caddy 1.9I 2006 дизель (KWP2000) atsp5
atib10
atsh8110f1
atst10
atsw00 ЛАДА Ларгус ABS ATSP5
ATIB10
ATSH8101F1
ATST32
ATSW00 ЛАДА Ларгус SRS ATSP5
ATIB10
ATSH812CF1
ATST32
ATSW00 ВАЗ Январь ATSP5
ATAL
ATIB10
ATSH8110F1
ATST32
ATSW00 ВАЗ Январь 5.1.1 ATSP5
ATIB10
ATSH8110F1
ATST10
ATSW00 ВАЗ Январь 7.2 Евро 2 atal
atsp5
atib10
atsh8110f1
atst32
atsw00atfi ВАЗ Bosch MP7 ATSP5
ATAL
ATIB10
ATSH8111F1
ATST32
ATSW00
ATFI ВАЗ Bosch 797 ATFI
ATAL
Микас 10.3 ZAZ Sens atsp5
atsh8110f1
atfi в настройках профиля поставить “исп. альтернативный ОБД заголовок”, предпочтительный протокол ISO 14230 fast УАЗ 1797 ATSP5
ATAL
ATSH8110F1
ATFI УАЗ Патриот Bosch m17.9.7 ATZ
ATSP5
ATIB10
ATSH8110F1
ATSW00

Код ошибки:  Признаки неисправности датчика распредвала

Графики

Обычно цифровая информация лучше воспринимается при помощи графиков. Такая возможность предоставлена этим плагином.

Для начала необходимо настроить график выбрав:

  • вид
  • число записей
  • интервал опроса

Кнопкой “Selekt X axis sensors” добавить нужные датчики и сохранить.

Вот такая получилась инструкция torque pro на русском языке. Я старался дать информацию по максимуму.  Если возникнут трудности или что-то непонятно, пишите в комментариях. Будем смотреть и разбираться.

Каталог товаров

  • Audi, Skoda, VW, SeatВАЗ, ГАЗ, ЗАЗ, ChevroletУниверсальные адаптерыFiat, Alfa Romeo, LanciaFordOpel, VauxhallBMWToyotaCitroen/Peugeot
  • Серия СтандартСерия ПрофессионалRS232 (COM)BluetoothАксессуары
  • КабелиПереходники OBDIIРазъемы
  • Программаторы, корректировка одометра
  • Измерительный инструментРучной инструмент
  • АвтомагнитолыАвтомониторыАвтоакустикаАвтоусилителиАвтосигнализацииАвторегистраторыЗарядные устройства

Все статьи ГлавнаяСтатьи

PID (параметры идентификации данных, ПИД) является кодом, посылаемым на блок управления ECU. Для разных авто набор запросов отличается. Во время настройки можно добавлять дополнительный PID и редактировать его. Это можно сделать с помощью приложения Torque.

Запуск приложения

Запускаем приложение Torque расшифровка кодов. Это бесплатная программа на Play Market, где собраны все основные коды ошибок на автомобили отечественного производства Лада. В данном случае автомобиль Лада Калина-2.

Вбиваем П0036, нажимаем поиск. Программа выдает — «нагреватель датчика кислорода после нейтрализатора, обрыв цепи управления». Датчик кислорода — это лямбда-зонд.

Понятно с чем проблема, где смотреть, можно ли с данной ошибкой ехать.

Доехать самостоятельно можно, до ближайшего сервиса, или отложить решение этой проблемы на потом. Если бы он показал проблему, связанную с маслом, с давлением, то были бы другие действия. А с этой ошибкой можно подождать, поскольку она не критична.

Имея такой блютуз адаптер автосканер ELM 327 OBD 2, смартфон, вы сможете самостоятельно выявлять ошибки. Для полного теста снимем фишку с какого-нибудь датчика, и посмотрим, выявит ли он эту ошибку.

Снимем датчик температуры охлаждающей жидкости с термостата.

Включаем зажигание и видим, что у нас заморгал датчик температуры, сообщающий нам, что что-то не так с нашей системой измерения температуры. Давайте попробуем подключиться к ЭБУ, и посмотрим, что он нам выдаст.

Для этого запускаем нашу программу Torque, заходим в «считывание ошибок». Сейчас можно двигатель не заводить, просто включить зажигание. Нажимаем на значок лупы и ждем, пока он считает все наши коды.

У нас появилось две ошибки: старая ошибка и новая ошибка 0118. Ее у нас не было.

Давайте посмотрим по нашей программе, что это за ошибка. Расшифровка кодов, 0118, ищем. Показывает: датчик температуры охлаждающей жидкости, высокий уровень выходного сигнала. То есть, с этим датчиком есть проблемы. Описание ошибки: ошибка возникает, если напряжение сигнала датчика температуры ниже -39. Причины: повреждение жгута, датчика.

Инструкция по подключению iobd bluetooth к andro >

2. Подключите iOBD адаптер в диагностический порт вашего автомобиля.

3. Включите зажигание или заведите мотор, при этом на iOBD адаптере должны загореться световые индикаторы.

4. Заходим в настройки Android

5. Находим пункт меню «беспроводные сети».

6. Включаем ползунком Bluetooth и жмем на надпись «Bluetooth» для входа в настройки соединений.

7. Система должна автоматически начать поиск bluetooth-устройств, если этого не произошло — запустите поиск вручную.

8. После того как устройство с названием iOBD будет найдено, необходимо нажать на него. Система попросит ввести код сопряжения. Введите код: 1234, как на скриншоте. И нажмите «ОК». На этом настройка Bluetooth закончена.

9. Выходите на рабочий стол и запустите ранее установленную программу Torque Lite.

10. После запуска программы Torque Lite нажимаем на смартфоне кнопку «Меню» и нажимаем «Еще».

Код ошибки:  Hyundai Sonata | Система самодиагностики (OBD) и коды | Хендай Соната

11. Далее нажимаем на «Настройки».

12. Прокручиваем меню до пункта «Настройки OBD2/ELM адаптера» и нажимаем на «Connection».

13. Выбираем «Bluetooth».

14. Прокручиваем меню ниже, до «Bluetooth preference» и нажимаем на «Device».

15. Выбираем iOBD. На этом настройка программы Torque завершена. Возвращаемся на главный экран программы. Ждем некоторое время пока программа найдет соединение с адаптером и можно диагностировать. Если соединение не устанавливается или адаптер не находится, выйдите из программы через «меню» — «еще» — «выход» и зайдите в программу еще раз.

Источник

Инструкция по подключению iobd bluetooth к android смартфону на примере torque lite

2. Подключите iOBD адаптер в диагностический порт вашего автомобиля.

3. Включите зажигание или заведите мотор, при этом на iOBD адаптере должны загореться световые индикаторы.

4. Заходим в настройки Android

5. Находим пункт меню «беспроводные сети».

6. Включаем ползунком Bluetooth и жмем на надпись «Bluetooth» для входа в настройки соединений.

7. Система должна автоматически начать поиск bluetooth-устройств, если этого не произошло — запустите поиск вручную.

8. После того как устройство с названием iOBD будет найдено, необходимо нажать на него. Система попросит ввести код сопряжения. Введите код: 1234, как на скриншоте. И нажмите «ОК». На этом настройка Bluetooth закончена.

9. Выходите на рабочий стол и запустите ранее установленную программу Torque Lite.

10. После запуска программы Torque Lite нажимаем на смартфоне кнопку «Меню» и нажимаем «Еще».

11. Далее нажимаем на «Настройки».

12. Прокручиваем меню до пункта «Настройки OBD2/ELM адаптера» и нажимаем на «Connection».

13. Выбираем «Bluetooth».

14. Прокручиваем меню ниже, до «Bluetooth preference» и нажимаем на «Device».

15. Выбираем iOBD. На этом настройка программы Torque завершена. Возвращаемся на главный экран программы. Ждем некоторое время пока программа найдет соединение с адаптером и можно диагностировать. Если соединение не устанавливается или адаптер не находится, выйдите из программы через «меню» — «еще» — «выход» и зайдите в программу еще раз.

Источник

Как добавить строку инициализации

Подробнее об этом можно почитать здесь.

Строка инициализации может понадобится, если ваша машина имеет нестандартный протокол OBDII. В этом случае программе требуются дополнительные команды инициализации блока управления, чтобы он вышел на связь. Строка инициализации посылается перед попыткой подключения.

  1. Берем строку инициализации для вашего ЭБУ.

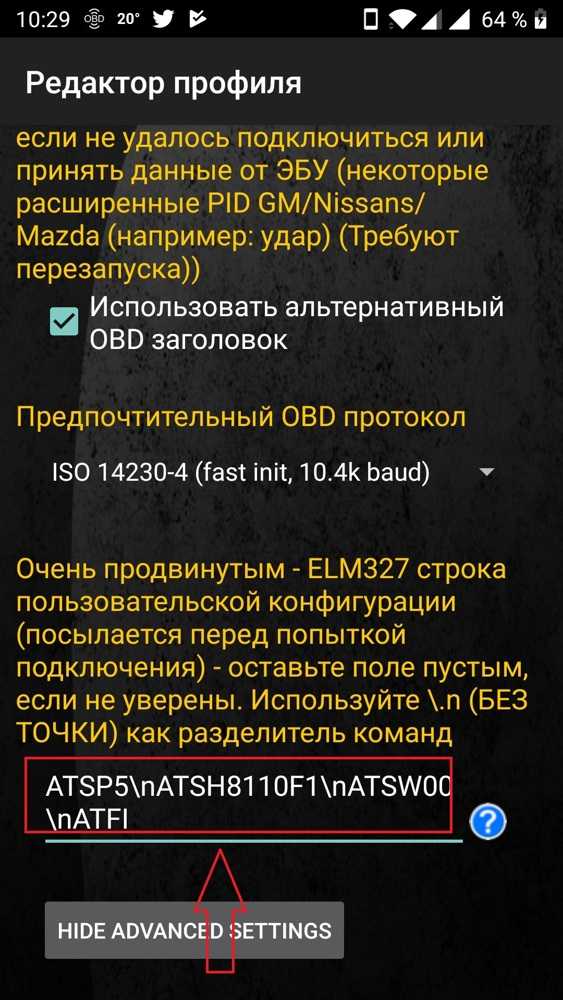

  2. Заходим в редактор профиля автомобиля в программе Torque. Нажимаем кнопку «Show Advanced Settings»

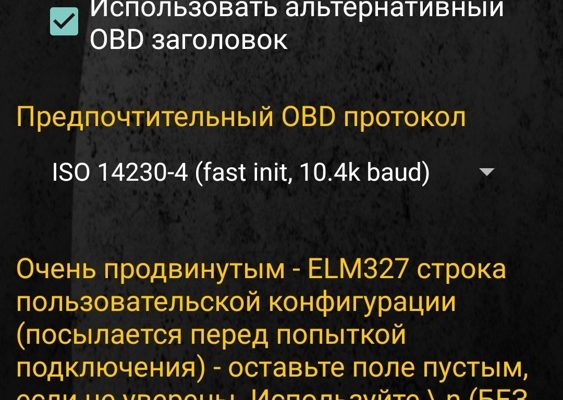

  3. В самом низу находим «ELM327 строка пользовательской конфигурации» и прописываем нашу строку инициализации.
  4. Сохраняем профиль автомобиля.

Как настроить адаптер torque

Теперь вы готовы для самостоятельной диагностики и контролю параметров своего автомобиля. Используйте функционал программы по-максимуму, добавляйте нужные приборы, записывайте поездки, тестируйте скорость автомобиля и расход бензина. Считывайте и стирайте ошибки «Check Engine».

Подробная инструкция на русском языке к приложению Torque. Разберем поэтапно как пользоваться программой на своём телефоне и покажем настройку профиля для автомобиля.

В установке нет ничего сложного – достаточно найти диагностический разъем автомобиля и подключить к нему адаптер.

Следующий этап настройки – установка сопряжения между адаптером и смартфоном, для чего (здесь и далее рассмотрение будет вестись на примере Bluetooth-адаптера):

  1. Включают на смартфоне Bluetooth;
  2. Включают зажигание автомобиля (двигатель можно не запускать);
  3. На смартфоне входят в пункт Bluetooth меню настройки;
  4. Устанавливают сопряжение с адаптером, для чего касаются строки, соответствующей используемому ODB2-адаптеру и, при необходимости, вводят код, указанный в документации на адаптер «Bluetooth ODB2». Для китайских адаптеров может использоваться значение по умолчанию, обычно равное 0000 или 1234.
  5. Запускают программу Torque (или любое другое приложение для работы с адаптером «Bluetooth ODB2») и убеждаются, что соединение с автомобилем установлено, о чем в Torque свидетельствует надпись «Connected to ECU OK» и значок автомобиля в строке состояния.

На нашем сайте приложение Torque доступно в двух вариантах – бесплатном Lite и полном Pro. В части функциональности возможности Torque Pro интереснее, но для проверки работоспособности адаптера «Bluetooth ODB2» и совместимости Torque с вашим автомобилем можно использовать и бесплатную версию, тем более что она также может показывать многие параметры и выполнять сброс ошибок.

Одним из плюсов Torque являются широкие возможности по настройки приложения под свои нужды, причем в Lite версии у вас есть все шансы использовать программу по максимуму, настроив под себя все 7 доступных экранов. Настройка выполняется через пункт «Добавить экран» основного меню.

При использовании Torque Lite информация может отображаться тремя способами – с имитацией аналогового прибора со стрелкой (Dial), в виде графика, а также в виде значения в цифровой форме (Display). При этом в режимах Dial/Display отображается текущее значение параметра, а график позволяет отследить динамику его изменения.

Как настроить адаптер torque

Любой из элементов доступен в трех размерах – маленьком, среднем и большом, что позволяет подобрать оптимальный вариант под размеры экрана используемого устройства. После того как элемент отображен на экране – для его перемещения или удаления используется меню, вызываемое по длинному тапу на соответствующем элементе.

По умолчанию Torque Lite отображает следующий набор параметров (для их упорядочивая по экранам в пункте «Дополнительно» основного меню приложения выбирают пункт «Сбросить шкалы по умолчанию»).

Мой вариант настройки Torque Lite приведен ниже:

Еще одна очень полезная возможность Torque Lite – умение считывать и сбрасывать ошибки ЭБУ двигателя («гасить чек»). Для выполнения этой операции в меню приложения выбирают пункт «Actions» и нужное действие. Причем для ошибок отображается не только код, но и его расшифровка.

Из прочих возможностей отметим функцию ведения журналов (активация/деактивация через пункт Toogle Logging основного меню) с их отправкой по почте или в облачные сервисы, для последующего анализа. При отправке доступны форматы KLM Lines, KLM Points и CSV.

Через пункт «Дополнительно» основного меню Torque Lite можно выполнить сбросы счетчиков и рабочих экранов, калибровку акселерометра, а также получить информацию о совместимых ODB2-адаптерах и перейти к настройкам приложения. Настроек в Torque Lite достаточно много – можно настроить используемые при расчетах параметры автомобиля, выбрать тему оформления и фоновый рисунок, задать единицы измерения и настроить подключение.

Как настроить адаптер torque

Там же выполняется настройка параметров, какие должны записываться, и интервала протоколирования.

Как настроить адаптер torque

Как работает приложение torque

Давайте на примере оборотов посмотрим, как все это работает. Единственное, будет небольшая задержка, так как интерфейс блютуз, скорость не очень большая, поэтому возможны некоторые задержки. Показывает 900 оборотов, погазуем, показывает 2000, убавляем, стрелка падает.

Все работает, немного с запозданием, но информацию мы получаем, нам этого хватает. Температура антифриза растет, уже 66 градусов. Температура воздуха на входе не будет увеличиваться, пока 20 градусов. Есть много различных датчиков и информации, нужной и ненужной, можно самостоятельно их компоновать и смотреть.

Код ошибки:  ScanDoc Compact NEW - мультимарочный сканер купить на сайте АвтоСканеры.RU - Автосканеры.РУ

Есть интересный виджет, который позволяет нам вычислить, за какое время автомобиль разгоняется от 0 до 100 км/час. Нажимаем на него, стоим на месте, двигатель включен, он показывает 0.

Начинаем разгоняться, и как только скорость достигнет 100 км/час, тут же выскочит информация о том времени, за какое мы достигли этой скорости. Можно устраивать соревнования. Теперь проведем сканирование автомобиля на наличие ошибок.

Для этого нам необходимо выбрать в основном меню «считывание ошибок» и нажать на поиск.

У нас на Калине 2 загорелся чек — ошибка двигателя. У нас есть шанс реально на практике испытать это устройство и посмотреть, что за ошибка у нас там появилась. Нажимаем на лупу и ждем. Потребуется некоторое время. Появилась информация об ошибке. Ошибка П0036. Выходим из нашей программы Torque.

Настройка профиля

Первым делом нужно настроить “Профиль”. Перейти для заполнения, редактирования профиля можно в верхнем правом углу экрана, тапнув на надпись.

Здесь необходимо заполнить некоторые параметры:

  • полную массу автомобиля (по паспорту)
  • тип топлива
  • объем топливного бака
  • уровень топлива
  • максимальное значение тахометра
  • можно еще и стоимость топлива

Последний пункт “Коррекция экономичности” выставляется в процессе диагностики. Все эти данные будут учитываться приложением для некоторых подсчетов.

В конце имеется кнопка “SHOW ADVANCED SETTINGS” – расширенные настройки.

Здесь рекомендуется установить следующие значения.

  • Подключаться через указанный Blutooth (выбрать из списка)
  • предпочтительный протокол OBD (выбрать из списка)

Кнопкой “Сохранить” завершите настройку профиля.

Приложение для проверки штрафов ГИБДД

Видеорегистратор из смартфона на Андроид

Навигатор на смартфоне

Пошаговая настройка torque pro и elm 327 на автомобиле outlander

1. Скачиваем программу Torque на андроид-устройство (смартфон, планшет или др.); 2. В скачанном файле имеются все необходимые настройки; 3. Находим в корневом каталоге (андроид-устройства) папку .torque и в эту папку копируем скаченную папку extendedpids, (подтверждаем слияние если там такая папка уже была).

4. Подключаем блютут адаптер ELM 327 в диагностический разъем.

5. Настраиваем на андроид-устройстве в беспроводных сетях сопряжение с адаптером: обнаружение и ввод пароля (часто 1234)
6. Запускаем программу Torque и настраиваем
Как настроить адаптер torque

7. Профиль. Для подключения важно указать Bluetooth адаптер и OBD протокол. (Остальное на подключение не влияет).

8. Настройки Torque.

Как настроить адаптер torque

Первоначально достаточно проставить галочки в разделах:

«Основные настройки».

«Настройки адаптера OBD».

«Панель приборов».

Как настроить адаптер torque

В разделе «Управление дополнительными PID Датчиками»:

выбрать «Добавить набор» и из списка выбрать «OUT3», появится набор датчиков.

Как настроить адаптер torque

Почти настроили, выходим в главное меню Torque и кликаем «Панель приборов».

9. «Панель приборов». По умолчанию там уже стоят датчики в 4-ех окнах. Можно их все снести, одно окно ещё можно пока оставить с распространенными датчиками, для тренировки.

Лучше добавить больше интересующих датчиков, чем иметь лишний балласт для обмена. Как добавить датчик на панель, думаю по картинкам всё понятно. Вид, размер, датчик.

Как настроить адаптер torque

Почти всё готово. Осталось включить зажигание. Заводить не обязательно.

10. Из главного меню Torque заглядываем в «Состояние адаптера», если все нормально то видим галочки все зелёными:
Как настроить адаптер torque

Приборная панель

Это основная рабочая область приложения. Содержит приборы с показаниями датчиков автомобиля, в т.ч. в реальном времени. На приборную панель можно добавлять свои приборы с цифровой информацией, графиками или текстом.

Как настроить адаптер torque

Чтобы добавить нужный вам прибор нужно:

  1. нажать кнопку «Добавить прибор»;
  2. выбрать тип прибора: шкала, график, цифровой дисплей, данные о топливе, GPS и другое;
  3. выбрать данные, которые будут отображаться на этом приборе: CO2, Давление, Температура, GPS, положение дроссельной заслонки и т.п.
  4. выбрать размер прибора: крошечный, маленький, средний, большой, очень большой.

Приборы можно настраивать, перемещать, удалять.

Сканер scan tool pro

Прежде чем приступить к разбору приложения Torque Pro хотелось бы немного зацепить само устройство Smart Scan Tool, так как их появилось в последнее время много и по цене имеют приличный разбег. Названия у них могут быть разные, но принцип работы один.

Не стремитесь покупать дешевые китайские адаптеры, которые предлагает Алиэкспресс. Огромная вероятность того, что оно не будет работать вообще. Берите, там, где есть гарантия и продавец несет ответственность за свой товар.

Оригинальное устройство Scan Tool Pro или Smart Scan Tool Pro должно иметь микроконтроллер от канадских производителей, то что продают в России и странах СНГ это преимущественно Китай. Отлично работает Корейская сборка (ссылки на них в тексте).

Основная масса устройств имеет более дешевый вариант микроконтроллера и различные прошивки, соответственно их стоимость низкая. Но я не хочу сказать, что они не будут работать. Они работают и довольно неплохо. Вам лишь остается подобрать то устройство, которое будет работать на вашем автомобиле, а может и не будет.

Есть информация, что считывание данных с компьютера автомобиля зависит от прошивки. И это действительно так. Приведу пример.

Моему автомобилю Шевроле Авео отлично подошло устройство с версией прошивки 2.1, но не захотело работать на автомобилях ВАЗ и Нисанн (на других моделях не пробовал).

Устройство с прошивкой 1.5 – 1.6 способно охватывать практически все модели автомобилей. Оригинальная прошивка, как утверждают производители, работает на любом автомобиле. В отличии от оригинала часть функций на “поддельных” устройствах утрачено, это не критично.

Стоимость устройства в первую очередь зависит от производителя и комплектации. Половина стоимости комплекта может тянуть поставляемый с устройством софт. Покупая комплект Smart Scan Tool Pro , мы тем самым обезопасим себя в плане синхронизации адаптера с устройством вывода данных, уж точно между собой они будут работать, как говорится “фирма гарантирует”.

Диагностика на компьютере с использованием программы Scan Master

Сопряжение с адаптером elm327 и автомобилем

  1. Берем адаптер ELM327, если его нет, то покупаем.
  2. Ищем в автомобиле разъем OBD2 и подключаем в него адаптер. Заводим двигатель. На сканере должна загореться лампочка питания, если она есть, конечно.
  3. Заходим на телефоне в настройки Bluetooth и включаем его. Делаем поиск устройств Bluetooth.
  4. Находим наш адаптер, он будет называться OBD2, CHX или подобное. Вводим ПИН: 1234, 0000 или 6789.
  5. Открываем программу Torque, заходим в «Настройки», далее «Настройки адаптера OBD». Выбираем «Тип подключения: Bluetooth», нажимаем «Выберите Bluetooth устройство» и выбираем наш адаптер OBD2, CHX или другой.
  6. Если соединение с адаптером прошло успешно, иконка должна перестать мигать и будет гореть сплошным цветом.
  7. После сопряжения с ELM327 происходит автоматическое соединение с блоком управления автомобиля. Если все в порядке, то появится надпись «Успешное подключение к ЭБУ» и иконка машинки перестанет моргать и будет гореть.

Как настроить адаптер torque

Оцените статью
OBD
Добавить комментарий

Adblock
detector
