Где находится обд разъем на нексии

Основные функции сканера obd2 для нексии:

1)Можно узнать полную информацию об автомобиле, включая реальный пробег, сохранённые ошибки, настоящий vin кузова и другие.2)В реальном времени увидеть параметры работы всех систем автомобиля – напряжения в датчиках, выхлоп, точные обороты, скорость, напряжение в бортовой сети и многое другое.3)Сканировать, читать, удалять ошибки. Иногда бывает, что Check Engine не загорается, а ошибка сохраняется.

Таким образом можно диагностировать будущие поломки, а также узнать какая ошибка у вашей Нексии на данный момент.

https://www.youtube.com/watch?v=vU78FJA1aiE

Сканер OBD 2 для нексии очень полезная вещь, без промедления советую всем купить и иметь у себя. В данной статье речь идёт конкретно про автомобили 2008 года и после в кузове N150, поэтому будьте внимательны.

Сканер для Нексии OBD2 после 2008 года работает через Blutooth, другие версии через USB или WiFi могут вообще не работать.

В магазинах данный сканер будет стоить от 500 рублей, выгоднее всего заказать сканер на Алиэкспресс и стоить он будет всего за 3 бакса ( на момент написания статьи всего 150 рублей).

Описание:

OBD1 (GM12) коннектор прямоугольный формы, состоит из 12 контактов.

.02.2009, 22:09

У меня, Ксю, 2808. Новый кузов, двигатель 8 клапанов. Блок сейчас на том же месте, но он другой.

Газовых чипсов нет вообще, диагноз. разъем совсем другой, контакты расположены по разному.

Диагностический разъем OBD-2. 12-контактный. Он расположен, как показано на фотографии, справа от ног пассажира, под небольшой крышкой.

.03.2009, 09:29

Павло,а где ты увидел обозначение марки эбу,у меня только ZV написано

.03.2009, 11:46

Atam ECU, вероятно, MR-140. это только для картинок (а для бензина нет сколов, пресловутый)

У меня ЭКЮ похоже на фото, только блок под торпедой. Проверка еще раз (1336) Разве узбеки действительно не знают, что это проблема для всех нерусских, или они специально делают это на работе? Как вы говорите, на Schlanos нет фишек. А что это такое?

.03.2009, 12:13

Вы нашли себя? Ждем потепления.

Будет тепло, я переверну весь интерьер.

.03.2009, 17:25

Atam ECU, вероятно, MR-140. это просто фотки (а там нет чипов для бензина, недовольны)

.03.2009, 20:39

Компьютерная модель рассчитывалась путем копания в просторах интернета. В том числе на форумах Шевроле Ланос. Он также обсуждает этот движок (A15SMS) и компьютер, который им управляет. фото и все хлопоты (новые Nexia и Lanos 2008 Euro 3 нужно только сделать “обучение” датчик коленвала), как делает ЭБУ, так и программа кажется одинаковой.

Atam ECU, вероятно, MR-140. это только для картинок (а для бензина нет сколов, пресловутый)

У меня ЭКЮ похоже на фото, только блок под торпедой. Проверка еще раз (1336) Разве узбеки действительно не знают, что это проблема для всех нерусских, или они специально делают это на работе?

.03.2009, 23:59

Под кожухом у ног пассажира (см. фото постом выше) находится находится ЭБУ.

Движок AM15SMS (как на Lanos&e), ЭБУ MR-140 Euro-3 (оттуда же).

Разъем ЭБУ — OBD II — торчит сверху.

Daewoo nexia | система самодиагностики (obd) и коды

На моделях с 1990 до 1994 года устанавливается система самодиагностики OBD1, а с 1995 года – система самодиагностики OBD2.

Для определения кодов неисправности в системе OBD1 необходимо просто рассоединить проверочный разъем, расположенный под панелью приборов. Но для определения кодов неисправностей в системе OBD2 необходимо использование специального прибора для просмотра кодов неисправностей.

Для проведения диагностики системы уменьшения токсичности выхлопных газов и управления работой двигателя желательно использовать цифровой вольтметр, который имеет высокое входное сопротивление и не влияет на работу проверяемой цепи (см. рис. Цифровой вольтметр).

Для определения кодов неисправностей и анализа систем управления двигателем необходимо использовать специальные сканеры (см. рис. Сканер).

Блок ECM содержит встроенную систему самодиагностики, которая обнаруживает и классифицирует неисправности в электрических цепях. Когда модуль ECM обнаруживает неисправность, загорается контрольная лампа «check engine», неисправность идентифицируется, и код неисправности записывается в память и сохраняется в ней.

Имеются четыре способа самодиагностики неисправности двигателя. Контрольная лампа «check engine» загорается, если имеется неисправность в U-способе.

U-способ наиболее удобен для пользователя.

Способ чтения памяти. Предназначен для отдела технического обслуживания для проверки запасенных кодов неисправностей.

D-способ. Используется для проверки неисправных частей.

Способ очистки. Предназначен для удаления записанных кодов неисправности.

Коды неисправности

Электрическая цепь или система

Вероятная причина

Коды неисправности в системе самодиагностики OBD2 состоят из пяти цифр.

Коды неисправности системы самодиагностики OBD2

Код

Неисправность

R0100

R0101

R0102

R0103

R0105

R0106

R0107

R0108

R0115

R0116

R0117

R0120

R0121

R0122

R0123

R0125

R0130

R0133

R0135

R0136

R0139

R0141

R0170

R0181

R0182

R0183

R0201

R0202

R0203

R0204

R0261

R0262

R0264

R0265

R0267

R0268

R0270

R0271

R0301

R0302

R0303

R0304

R0325

R0335

R0336

R0340

R0341

R0400

R0403

R0420

R0440

R0441

R0443

R0446

R0451

R0452

R0453

R0461

R0462

R0463

R0500

R0505

R0506

R0507

R0600

R0601

R0703

R0705

R0710

R0720

R0725

R0731 – R0734

R0740 и R0743

R0748 – R0763

Ваши права

Powered by vBulletin® Version 4.2.3

Возможности диагностики нексии в зависимости от двигателя и года выпуска:

Возможные неприятности

На автомобиляхВАЗ, выпущенных до 2004 года, где стоит старая колодка, случается, что при подключении к ней выходят из строя (горят) диагностические устройства с OBD II разъёмом.

А возникают это потому, что в используемых переходниках GM-12 питание берётся с клеммы G, а в автомобилях ВАЗ это клемма управления бензонасосом.  И если с бензонасосом не всё в порядке, то в момент подключения сканера (адаптера), может резко вырасти ток, и устройство «сгорит».

Чтобы избежать этого, нужно диагностику проводить только при работающем двигателе.

Ну, или можно в колодке своего автомобиля поменять местами клеммы G и H, тогда питание от боровой сети будет приходить на клемму G, что обезопасит оборудование от  “неприятностей”.

То же самое можно проделать и с соответствующим разъёмом переходника gm12, но это потребует более серьёзного “хирургического вмешательства”.

Примечание:

К  обоюдному сожалению, в нашем магазине минимальная цена заказа составляет 1000 рублей, поскольку меньшая сумма с учётом транспортных расходов, это убыточно для нас, и накладно для вас, а не из жадности, или вредности.

Поэтому не обессудьте, но если вам очень нужно купить переходник gm12, выберите, пожалуйста, себе что-нибудь «в нагрузку» до минимально необходимой суммы, например, из раздела «Аксессуары» (для мобильных устройств), или для автомобилей.  Аксессуары для автомобилей

 Это могут быть карты памяти sd micro, зарядные устройства, «одёжка» и  защита для iPhone, сенсорные перчатки, батарейки к часам, замечательнее отечественные носочки MyRules, многоразовая защитная маска, и другое.

Спасибо за понимание!

Если, несмотря на гарантии и заверения специалиста в процессе покупки, переходник принципиально (а не по причине брака) откажется «работать на вас» (а такого ещё не было), товар можно без проблем вернуть в течение 7 дней со дня покупки.

Впрочем, вернуть адаптер можно и без всяких причин.

Доставка с оплатой при получении:

Самовывоз в Петербурге – сейчас!

Курьер по Петербургу – сегодня!

по Москве – завтра

по России – 5-7 дней

Остальные страны только по предоплате, 2-4 недели.

Выбор оборудования для диагностики дэу нексии/ланос

Поиск диагностического разъема необходим для подключения адаптера или сканера, программатора.

Рекомендуется прочитать статьи по данной теме:

Где находится obd разъем ?

Подскажите, пожалуйста, где находится obd разъем в новой Nexia? В интернете нашел, что под ногами пассажира, все там облазил, внешне ничего подобного нет. Может быть он в боковой накладке, под бардачком? Если да, то как ее можно снять?

Заранее спасибо кто поможет!

я слышал что он снизу бардачка торчать должен

Да, он находится в ногах у пассажира на боковой накладке. Есть маленькое окошечко, через которое можно подключить разъем ОБД. Можно снять накладку, там два шурупа подобных дюбелю, вывернуть винты, затем вытаскиваются основные стержни, которые держут крышку. Там же находится переключатель октан корректора.

Последний раз редактировалось Владимир51; 26.10.2021 в 01:10 .

Где находится разъем для диагностики у нексии

Разъем для диагностики 12 PIN у Daewoo Nexia/Lanos с 1995 по 2007 год включительно расположен под торпедой, со стороны водителя или под бардачком со стороны пассажира, вариантов несколько. Базирование разъема указано на схеме цифрой 3 и 9.

У моделей авто с 16 PIN с 2007 года колодка расположена всегда со стороны водителя. Базирование разъема указано на схеме цифрой 3.

Горит лампочка чек энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Давление масла

Сканирования выдает только наличие или отсутствие ошибки по элементу. Для его проверки следует отсоединить фишку, прозвонить вывод на массу. На заглушенном ДВС тестер должен показывать замыкание.

Датчик давления топлива

Регулирует бензин в обратной магистрали. Отображает данные о давлении.

Датчик скорости

Анализ считывателя скорости позволит выявить его некорректную работу или поломку. Возможны варианты:

Элемент выдает частотно-импульсный сигнал на блок авто. Расчет показателей: около 6004 импульсов на 1 км. Данные анализа выводятся на экран в уже преобразованном значении скорости.

Датчик холостого хода

Сканер выводит информацию в двух вариантах:

Измеряется в шагах. При температуре мотора 90С, нормальные показатели лежат в диапазоне 20-30.

Диагностика абс через obd2 разъем

При возникновении неполадок с ABS, компьютерная автодиагностика так же поможет выявить неисправность. Сканирование позволяет выявить ошибки АБС, поможет выявить обрывы цепи, слабый контакт разъемов, причину того почему горит лампочка ABS.

Диагностика датчиков daewoo nexia через obd2

Рассмотрим различные системы. Диагностику рекомендуется проводить ПО Torque Pro или OBD Car Doctor.

Диагностика эбу через obd2 и сброс ошибок

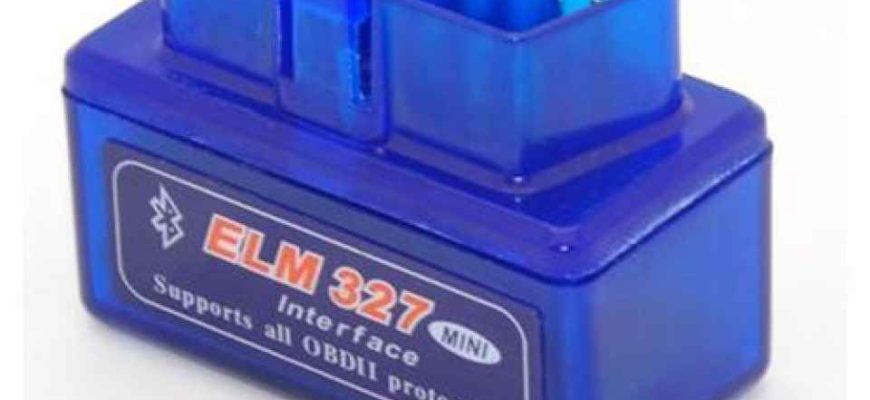

Для сервисной колодки OBD2 подойдет сканер ELM327 версии 1.5. Диагностическое ПО – Torque Pro. Перед началом необходимо установить дополнительный PID для программы Chevrolet_Aveo_Lacetti_Daewoo_Nexia_SiriusD42, который необходим Нексии. Поместить его в папку «.torque/extendedpids».Процесс подключения и инструкции имеютс на нашем сайте.

Диагностический разъем — электрооборудование и электроника

Верно.Если во время работы двигателя выходит из строя какой-либо датчик или его показания выходят за пределы нормы, то электронный блок управления двигателем (ЭБУ) генерирует ошибку и зажигает лампочку(«Обслуживание двигателя») на панели приборов.

Коды неполадок передаются в следующей цифровой последовательности:

Десятки представлены вспышками с интервалами в 0.4 сек.Пауза 1.2 сек.Единицы представлены вспышками с интервалами в 0.4 сек.

Сначала три раза подряд передается код 12 (самодиагностика ЭБУ и проверка самой лампочки:Пауза

Этот код служит указанием на начало процедуры выдачи кодов. Каждый индивидуальный код повторяется трижды. Если номера кодов попали в память ЭБУ, они будут передаваться в виде последовательности цифр. После передачи всех кодов, вся последовательность повторяется до тех пор, пока блок управления не будет переведен в нормальное состояние (путем отсоединения перемычки от клеммы диагностики).

В случае возникновения ошибки, необходимо проверить соотоветствующий датчик и проводку. Довольно часто неисправности возникают после мойки двигателя — в разъем попадает вода.

Окончательное решение по замене датчика можно принять после диагностики двигателя при помощи Сканера

Пример кода 24 (цепь датчика скорости автомобиля).

Внимание! Неправильное подключение каких либо приборов и перемычек к диагностическому разъему может привести к выходу из строя ЭБУ! Не имеет смысла считывать коды ошибок, если при работе двигателя не загоралась лампочка «Обслуживание двигателя», а так же просто так, ради любопытства!

Стереть ошибки можно отключив на несколько минут аккумуляторную батарею.

Таблица кодов ошибок

Код Информация о датчике Причина ошибки 13 датчик кислороданет изменения напряжения 14 цепь температуры охлаждающей жидкости высокая температура 15 цепь температуры охлаждающей жидкости низкая температура 21 цепь датчика положения дроссельной заслонки высокое напряжение сигнала 22 цепь датчика положения дроссельной заслонки низкое напряжение сигнала 23 цепь датчика температуры воздуха во впускном коллекторе низкая температура 24 цепь датчика скорости автомобиля нет сигнала 25 цепь датчика температуры воздуха во впускном коллекторе высокая температура 33 цепь датчика абсолютного давления (МАР) высокое напряжение сигнала, т.е. низкий вакуум 34 цепь датчика абсолютного давления (МАР) низкое напряжение сигнала, т.е. высокий вакуум 35 отклонение оборотов холостого хода 42 цепь электронного регулирования момента зажигания (EST)

Диагностический разъем в автомобилях daewoo

Диагностические разъемы Daewoo — внешний вид, расположение, назначение выводов

Внешний вид

Краткое описание

Марки и года

12-ти контактный

все модели 1990-2000г.

16-ти контактный разъем OBD-II

все модели после 2000 г

Тип разъема №1 — 12-ти контактный

Марки и года: все модели 1990-2000 г.

Назначение выводов диагностического разъема

Типичное расположение: в салоне под торпедой. Может располагаться как со стороны водителя, так и со стороны пассажира

Внешний вид

Типразъема №2 — 16-ти контактный разъем OBD-II

Марки года: все модели после 2000 г.

Назначение выводов диагностического разъема

Типичное расположение: в салоне под торпедой со стороны водителя

Внешний вид

Диагностический разъём на daewoo

Распиновка разъемов на Daewoo

Тип разъема №1 — 12-ти контактный прямоугольный разъемМарки и года (ориентировочно): все модели 1990-2000 гг. Типичное расположение: в салоне под торпедой. Может располагаться как со стороны водителя, так и со стороны пассажира.

Внешний вид:

Назначение выводов диагностического разъема:A — МассаB — L-линия диагностики двигателя (в том числе линия считывания медленных кодов самодиагностики), ABS (8192-Baud Serial Data) (не всегда разведена)C — AIR (не всегда разведена)

H — 12В (отсутствует на некоторых моделях)

D — SES-Lamp — линия лампы самодиагностики (не всегда разведена)

E — K-линия диагностики (160-Baud Serial Data)F — TCC (не всегда разведена). На некоторых моделях — питание 12ВG — Управление бензонасосом (не всегда разведена) или  12В замок зажигания (отсутствует на некоторых моделях, напряжение может отсутствовать при включенном зажигании и незаведенном двигателе)J — K-линия диагностики подушек безопасности (AirBag) (8192-Baud Serial Data)M — K-линия диагностики двигателя, ABS

Примеры расположения разъема на отдельных моделях автомобилей Daewoo:

·         Daewoo Lanos (после 1997 г. включительно). Расположение: в районе правой ноги переднего пассажира

·         Daewoo Nubira (1997-1999 гг.). Расположение: в районе правой ноги переднего пассажира

·         Daewoo Nexia (после 1995 г. включительно). Расположение: в районе правой ноги переднего пассажира

·         Daewoo Espero (после 1995 г. включительно). Расположение: в районе правой ноги переднего пассажира

·         Daewoo Matiz (1998-2000 гг.). Расположение: под торпедой со стороны переднего пассажира

Тип разъема №2 — 16-ти контактный разъем OBD-II в форме трапеции Марки и года (ориентировочно): все модели после 2000 г.     Типичное расположение: в салоне под торпедой со стороны водителя.

Внешний вид:

Назначение выводов диагностическогоразъема:

Примеры расположения разъема на отдельных моделях автомобилей Daewoo:

·         Daewoo Nubira II (2000-2002 гг.)Расположение: в районе левой ноги водителя

Для каких автомобилей подойдёт переходник?

Вряд ли есть резон утомлять вас полным списком авто с устаревшим разъёмом GM-12, потому что его наличие еще не значит, что переходник в таком виде, какой он есть, то есть без переделки, поможет подключиться к современным диагностическим устройствам.

А точный ответ, включая рекомендации в части подходящего для вашего авто ELM адаптера и программного обеспечения для диагностики, вы получите в течение нескольких минут, заказав звонок (кнопка «Купить» выше), тем не менее, вот перечень моделей и модификаций авто, для которых точно можно использовать переходник gm12 на obd2:

Если говорить в общем, то на автомобилях ВАЗ до 2004 г, Daewoo до 2008 г, на некоторых Тойотах 90-х годов, а если точнее, то на Daewoo (Nexia, Sens, Lanos), Chevrolet Lanos, Chevrolet Aveo, ZAZ Lanos, Lada 110/111/112, Doninvest Assol, ну, и других конечно.

Другие узлы и их сервис через obd2

Возможно считывание дополнительных датчиков:

Метод анализа аналогичен другим.

На 16V версиях устанавливается два типа блоков: DELCO KDAC и SIRIUS. 8V версии оснащаются GM Delco и MR140 вариантами. На автомобилях есть два типа диагностических колодок: GM12 (12 контактов) и OBD2 (16 пин).

Считывание информации происходит аналогично.

Загорелся check engine на нексии?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Инструкция по диагностике дэу нексии через obd2 разъем своими руками через ноутбук или смартфон

Определить, где находится OBD2 разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для Daewoo Nexia зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Daewoo Nexia»

Как подключить адаптер elm327 obd2 к dex neuxia, daewoo nexia.

Приложение ODB можно купить на aliexpress за 8.99, вот ссылка на товар на показанном видео.

Компьютерная автодиагностика daewoo nexia 2008-2021

Существует два способа проверки ЭБУ и датчиков:

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Лямбда-зонд

Считывания показателей соотношения кислорода в газах происходит в реальном времени через порт диагностики OBD2. Амплитуда сигнала находится в диапазонах:

Небольшие отклонения от заданных параметров допускаются. Несоответствие показателей свидетельствует о проблемах с зондом.

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Массовый расход воздуха

В Torque Pro узел называется MAF. Отображает значение в литрах. В режиме осциллограммы допустимые параметры имеют вид:

На заглушенном двигателе нормальным считается 0,99 В.

Обзоры obd2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Программирование и прошивка ЭБУ – тема для отдельной статьи.

Если вкратце, то способ прошивки ЭБУ Daewoo Nexia зависит от года выпуска и ЭБУ.

Для примера программирование ЭБУ IEFI‐6/ITMS‐6F, устанавливаемые на автомобилях Daewoo производится непосредственно на автомобиле подключением к диагностической колодке через дополнительный кабель OBD‐II (приобретается отдельно или используется кабель диагностики из комплекта программы SMS‐Diagnostics), подключаемый к адаптеру CombiLoader v3.

Обзоры диагностических сканеров для daewoo nexia

Читай подробные статьи по обзору автосканеров, в том числе совместимых и с Daewoo Nexia.

Отображение

• Линейный вид
• Комбинированный вид
• Древовидный вид

Подходящие адаптеры для диагностики нексия

Для данной марки автомобиля подойдет кабель-адаптер Vagcom 409.1 или K-Line GM12 OBD2. Электронные блоки пользуются шиной данных K-Line. Перечисленные варианты адаптеров разработаны с полной поддержкой этого стандарта.

Устройства позволяют тщательно исследовать авто, а также допускают корректировку программных параметров.

Подходящие сканеры для автомобиля нексия

Оптимальным вариантом для авто с 16 PIN разъемом станет ELM327 и его модификации. Есть варианты для связи по средствам USB, а также Bluetooth.

Стоит отметить классическое универсальное устройство K-LINE. К более дорогим моделям можно отнести Сканматик 2.

Программы для диагностики:

Можно ли диагностировать подвеску, рулевого и ходовой через OBD2:

Nexia оснащен стандартным гидравлическим усилителем руля. Коммутация через интерфейс OBD2 не предусмотрена. Подвеска и ходовая часть также не оснащены электронными датчиками, кроме ABS, Скорости.

Положение дроссельной заслонки

Считывание показаний осуществляется в процентном виде. Нормальное значение равно около 11%.

Наличие ошибки 0122 ДПДЗ на сканере говорит о возможной неисправности цепи или датчика.

Похожие темы

от MORO в разделе Электрооборудование и электроника

от Dr. Art в разделе Электрооборудование и электроника

Правильная схема соединения 12 pin колодки с адаптером 16 pin

Для прошивки ECU (мозгов) необходимо подключить программатор, для чего нужно знать распиновку и назначения выводов у электронного блока управления (ECU). В статье «Компьютерная диагностика Daewoo Nexia/Lanos своими руками» имеется информация о типах ЭБУ которые ставились на данный автомобиль в зависимости от года выпуска.

Программирование эбу:

Для программирования ЭБУ, снятого с автомобиля, подключение производится с помощью универсального переходника или самодельного кабеля. Заливка прошивки повозится непосредственно в ЭБУ, через программатор, которым может выступать K-Line адаптер. Схемы подключения можно найти на профильных форумах по чип-тюнингу.

Расположение эбу:

На автомобиле Daewoo Nexia N150 c двигателем F16D3 стоит ЭБУ 42R, блок управления находится в подкапотном пространстве. Место расположения – возле аккумуляторной батареи. Крепление выполнено двумя верхними и одним боковым болтом на «10». Сверху приходит жгут проводов, подсоединяемых к колодке компьютера.

Блок управления на у двигателей A15SMS – это DELPHI MR140 расположен внутри салона, под облицовкой правой пластиковой боковины.

Рекомендованные статьи для владельцев дэу нексия/ланос

Хороший выбор для начинающего диагноста

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики «Scan Tool Pro». Это сайт официального дилера, который дает гарантию 12 месяцев.

Источник

Самодиагностика:

Процедура считывания кодов начинается с подключения специального оборудования к сервисной OBD2 колодке авто. Чище всего применяется кабель K-LINE, так как он подходит в 12 и 16 пиновому разъему. Если у вас 16 PIN диагностику можно выполнить обычным ELM327 сканером совместно с диагностической программой установлено на ПК или смотрфоне.

Программы для диагностики автомобилей Daewoo и Chevrolet дял ПК: Delco 1213, SensDiagnostika V1.2.5, Chevrolet Explorer 1.7 и Tyranus Daewoo Scanner v2.3_rus. Для смартфона, при наличии 16 PIN после 2008 года выпуска Нексии можно использовать приложение Torque Pro.

Способы диагностики эбу и ошибок у нексии через obd2

Существует несколько способов сканирования системы.

Температура двигателя

Работает по аналогичному принципу, что и ДТОЖ.

Температуры охлаждающей жидкости

Если есть подозрения на неисправность элемента, сканирование поможет выявить проблему. На экране отображаются текущие данные градусах. Их ненормальное отклонение говорит о дефекте измерителя температуры.

Типовые параметры диагностики для серийных эбу и полезыне видео

Типовые параметры «Евро-2»

Типовые параметры «Евро-3»

Типовые параметры ЭБУ Микас (ЗАЗ Chance)

*Для прошивок на базе ПО 02.33.151 R41 (R42) допустимы большие значения при условии согласования установок по умолчанию с пропускной способностью условно-закрытого дросселя

Источник

Фото расположения колодок:

Детальнее рассмотреть позицию можно на фотографии. С расположением электронного блока управления можно ознакомиться по ссылке в статье «Диагностика Дэу Нексии»

Частые вопросы по автодиагностике через компьютер или смартфон

Любой OBD2 адаптер любительского сегмента позволяет считать и расшифровать большинство кодов, ознакомиться с показаниями датчиков в режиме реального времени.

Чип тюнинг и прошивка daewoo nexia:

Чип-тюнинг заключается в форсировании ДВС путем установки редактированного ПО. Это позволяет добиться увеличения мощностных характеристик. Есть возможность ручной правки таблиц прошивки при помощи программы TunerPro, но эту тему затронем позже.

Эбу нексии и подходящие сканеры

В зависимости от модели двигателя на автомобиле применяются несколько типов контроллеров: DELPHI MR140, GM DELCO KDAC (IEFI-S, IEFI-6, ITMS-6F) и SIRIUS D42. Подробнее ознакомьтесь по списку:

Для считывания информации и диагностики подойдёт следующее оборудование, которое подключается через OBD2 порт.:

Выводы и их назначение:

Recommendations

ELM327 на старую Нексию с obd1 не пойдет, как ни старайся. Тыщу раз проверено и обсуждено на всех форумах. Пойдет кабель — адаптер vag com 409 и прога delco, которая есть как на комп, так и мобильная версия на андроид. Я шил эбу на R9 через него (чип ch340, но смарт увидел эбу только через такой же адаптер на чипе ftdi).

2нижних слева перемыкаешь, включаешь зажигание и гляди ошибки, первые 3раза будет 12, это значит проверка, далее пойдут ошибки уже, некоторые из них сопровождаются включением вентилятора, это норма, не пугайся.

Ниже в комментах есть картинка, обычной скрепкой соединяем А и В. После этого вставляем ключ, включаем зажигание, но не заводим, смотрим, считаешь сколько раз моргает.

А если чек не горит, смысл проверять нету же?

Почему ж нету, он покажет ошибки (если есть) те что сохранились, конечно если не сбрасывали, или аккумулятор не снимали.

У меня на трассе временами при скорости 110 загорается чек, через минуту пропадает.Машина как ехала так же едет, что может быть хз

Вот раз загорелся, значит точно в памяти остался.

Дорого нашёл. у меня 240 р стоит, с алика, и подходит без проблем

Набрал в поиске на алике переходник OBD2-GM12. Все работает нормально

После публикации записи о самостоятельной диагностике SENS у меня промелькнула мысль о том, что неплохо бы сделать аналогичную запись для владельцев Ланосов… но прикинув, сколько времени и сил займёт детальное изложение суди данного вопроса, а так же то, насколько будет трудно с одной стороны сделать материал доступным, а с другой — чтобы у диагностов не возникло желания вступить в полемику, благополучно плюнул на это дело.

Как и в случае с SENS-ом, нам потребуется K-Line адаптер и ПК под управлением ОС Windows. А вот дальше — всё зависит от года выпуска Вашего авто. На автомобилях Daewoo Nexia, Chevrolet Lanos, Chevrolet Nexia, Nexia-2 и ЗАЗ Chance 1.5 в зависимости от года выпуска устанавливались следующие типы ЭБУ:

Daewoo Nexia, Chevrolet Lanos до 2007 года выпуска включительно (Евро-0, Евро-2) — Delco Multec IEFI (диагностическая колодка GM-12)

Chevrolet Nexia, Chevrolet Lanos, ЗАЗ Chance 2008-2009 годов выпуска (Евро-3) — Delphi MR-140 (диагностическая колодка OBD-II). Встречаются так же автомобили ЗАЗ Chance 1.5 2021 года выпуска с ЭБУ MR-140.

Daewoo Nexia 1.6 DOHC с 2008 года (Евро-3) — Sirius D42 (диагностическая колодка OBD-II). Встречаются так же автомобили Nexia 1.6 DOHC 2007 года выпуска с ЭБУ Sirius.

ЗАЗ Chance 1.5 с 2021 года (Евро-3, Евро-4) — Микас 10.3 (М114), аналогичный применяемым на автомобилях SENS (Chance) 1.3 (диагностическая колодка OBD-II)
